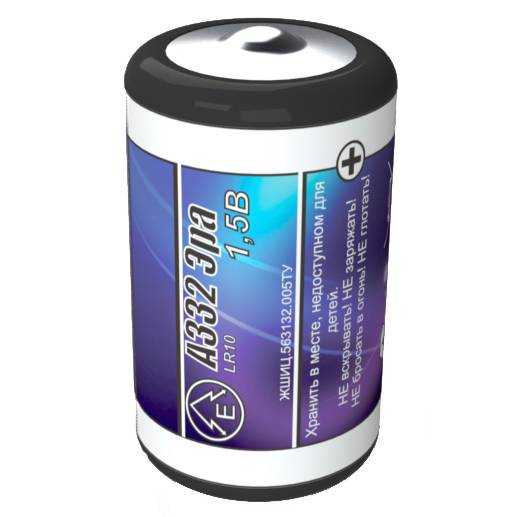

Батарейка а332: характеристики, аналоги, производители

Что означают надписи на аккумуляторе?

В цифрах 18650 запрятаны габаритные размеры аккумулятора.

18мм – это его диаметр

65мм – длина

Нолик (0) используется для обозначения модификации или форм-фактора.

0 – форма сечения круг (цилиндр)

Выпускаются они на напряжение 3,6В или 3,7В. Емкость самой популярной модели – 2600мАh.

Ошибка №1
Аккумуляторы 18650 нельзя перезаряжать более 4,2 вольт.

Разряд у них не должен превышать 2,75-2,8В. Хотя идеальными параметрами для разрядки и долгой службы батареи считается величина 3,2В.

У Panasonic и некоторых других фирм есть батарейки емкостью 3400mAh. Они могут “безопасно” разряжаться до 2,5В.

Ошибка №2
Однако использование большей емкости в простых устройствах с обычным драйвером (простейшие мощные фонари), не всегда приводит к желаемому эффекту.

Такой АКБ просто не сможет отдать всю свою емкость. Вы переплатите за батарейку, а фонарик от этого не станет светить намного дольше.

Но остальные почему-то не получили такого широкого распространения.

А что обозначают другие цифры и буковки нарисованные на бортах бочонка?

Ошибка №3
Универсальной и одинаковой расшифровки для всех батареек нет.

Каждая марка может содержать свой индивидуальный код. Вот например, надпись на самсунговском АКБ – ICR 18650 – 24E.

Первая буква говорит по какой технологии изготовлена батарейка

I – литий-ионная

Далее идет разновидность химии внутри банки. Есть три типа:

C – кобальтовая (самая распространенная)

М – диоксид литий марганцевая (чаще всего высокотоковые модели)

На сегодняшний день они не особо распространены среди известных брендов и в основном производятся китайскими OEM заводами.

F – железо-фосфатная (самые морозостойкие)

Третья буква R – это, собственно говоря, аккумулятор (Rechargeable), т.е. перезаряжаемый.

После тире нарисованы две цифры обозначающие номинальную емкость (24E = 2400мАh).

Емкость еще обозначают буквой “С — capacity”=“емкость”. Через нее в характеристиках выражается зависимость таких параметров как токоотдача и максимальные токи заряда.

Вот сводная табличка по разным маркам аккумуляторов:

У моделей от Panasonic первые буквы немного отличаются. Там вместо ICR чаще всего можно встретить надпись NCR.

Это разновидность кобальтовой химии, куда входит никель и оксид алюминия в качестве изолятора.

Они имеют большее количество циклов заряда (800 против 500) и низкие пороги напряжения разряда (до 2,5В).

Есть еще разновидность INR – сюда входят в равных долях кобальт, никель и марганец.

Отличаются они еще большей плотностью энергии, хорошей отдачей и более долгим сроком жизни (до 1500 циклов).

У марки Sanyo первые буквы вообще могут не иметь ничего общего со всем вышеприведенным. Этот производитель больше был “заточен” на промышленное, а не розничное производство банок.

Поэтому особо не заморачивался с принятыми стандартами от других фирм. В 2008г Sony и Sanyo объединились в одну компанию.

Остальные букво-цифровые надписи отвечают за дату выпуска. И тут опять же у каждого производителя зашифрована целая абракадабра.

Чтобы правильно узнать, когда же была изготовлена ваша батарейка, лучше всего зайти на известный ресурс batterybro.com.

Выбираете там марку, заносите данные и моментально получаете готовый результат.

Аккумуляторы производства Samsung

Низкотоковые

Samsung 26F — популярный выбор для изготовления батарей для ноутбуков. Высокий спрос на этот аккумулятор обусловлен его доступной ценой, неплохой ёмкостью 2600 mAh и ресурсов работы 300 циклов.

Значение рабочего напряжения: 2,75 — 4,2 Вольт.
Внутреннее сопротивление устройства: до 100 мОм.
Максимальные токи зарядки и разряда: 2,6 А и 5,2 А.

Если вам подходят возможности предыдущей модели, но интересует более ёмкий вариант, то вам подойдет Samsung 30A с ёмкостью 3000mAh. Как заявляет производитель, это устройство также проработает 300 циклов заряда и разряда без поломок.

Значение рабочего напряжения: 2,75 — 4,35 Вольт.
Внутреннее сопротивление устройства: до 100 мОм.
Максимальные токи зарядки и разряда: 2,9 А и 5,9 А.

Среднетоковые

Аккумулятор Samsung 35e является одним из самых энергоёмких среди всех представленных на современном рынке вариантов, 3500mAh. В сравнении с аналогом LG MJ1 его характеристики по токоотдаче чуть скромнее, зато больше ресурс — 500 циклов по сравнению с 400 у LG.

Значение рабочего напряжения: 2,65 — 4,2 Вольт.
Внутреннее сопротивление устройства: до 35 мОм.
Максимальные токи зарядки и разряда: 2 А и 8 А.

Высокотоковые

Samsung 25R завоевал славу за счет выгодного сочетания стоимости, ходовой ёмкости 2500 mAh и высокой токоотдачи. Он используется для изготовления АКБ, предназначенных для электробайков, фэтбайков, другого мощного электротранспорта, а также для аккумуляторных электрических инструментов. Ресурс работы аккумулятора — 250 циклов.

Значение рабочего напряжения: 2,5 — 4,2 Вольт.
Внутреннее сопротивление устройства: до 18 мОм.
Максимальные токи зарядки и разряда: 4 А и 20 А.

Samsung 25S с такой же емкостью 2500 mAh и ресурсом 250 циклов предлагает ещё лучшие характеристики токоотдачи — правда, это и отражается на цене.

Значение рабочего напряжения: 2,5 — 4,2 Вольт.
Внутреннее сопротивление устройства: до 15 мОм.
Максимальные токи зарядки и разряда: 4 А и 25 А.

Краткие сведения

В современном мире в каждом доме есть различные приборы и устройства, которые питаются за счёт батареек. Будь то детские игрушки, фонарики, фото и видео аппаратура, радиоприемник или настольные часы — все это потребует определенного количества питания.

В основном, заряд обыкновенной батарейки имеет небольшое количество энергии и после ее расхода данный источник можно выбрасывать. В случае большого расхода энергии, которое потребляет необходимое в быту устройство, придется зачастую покупать большое количество батареек, а в этом случае затраты будут серьезные.

Существует один способ, который поможет разобраться с этой проблемой и в дальнейшем сэкономить домашний бюджет. Для этого стоит всего лишь приобрести батарейки, подходящие для переводческой подзарядки. Скорей всего такой способ обойдется поначалу дороже, но в дальнейшем сэкономит много денег, так как разряженные батарейки получится заряжать по мере необходимости.

Оптическая система фонарика

рассеиванием

расфокусированный (рассеянный) луч (Floodlight). Почти все фонарики умеют светить широким потоком, заливая все вокруг мягким светом. Идеальный вариант для того, чтобы светить себе под ноги, готовить, ремонтировать и т.п.. Более того, рассеянный свет вряд ли ослепит других людей.
сфокусированный луч (Spotlight). Сфокусированный световой поток предназначен для того, чтобы смотреть вдаль (например, если вы что-либо ищите или высматриваете место для причаливания лодки)… вопрос только в этой дальности.
смешанный (комбинация предыдущих способов).Такой режим работы позволяет одновременно видеть и то, что находится далеко впереди, и то что у вас под ногами. Смешанный режим подойдёт для спортивного ориентирования, мультигонок, беге по технически сложным горным трассам и альпинизме.

Обозначение дальностилуча по ANSI FL-1

Расстояние, на котором освещенность составит 0,25 люкс (что примерно как свет полной луны в ясную погоду) называется дальностью луча.

Существуют фонари со сменной фиксированной оптикой. Конечно, менять оптику в темноте в процессе работы неудобно, но вот заранее оптимизировать фонарь под те или иные задачи вполне реально.

Отражатели (рефлектор)

параболические — имеют меньшую глубину, но высокую точку фокуса, поэтому для светодиода с узкой диаграммой направленности они не подходят, часть поверхности рефлектора — 30% не работает. Падает эффективность, в центре светового пятна имеется провал.
глубокие эллиптические — отражатели размером более 50 мм и фонари с ними в продаже пока не встречаются…. или я не в курсе такого.Исходя из диаметров глубоких эллиптических отражателей, применяемых, как правило, в тактических фонарях, можно примерно определить дальность, на которую они рассчитаны.

Гладкий рефлектор (в англоязычной терминологии – smooth) используется в дальнобойных фонарях. Пятно света имеет яркое центральное пятно и резкий переход в область слабой боковой засветки. При этом, для настоящего дальнобойного фонаря, не менее важен диаметр рефлектора. Чем он больше, тем лучше фокусировка.
Текстурированный рефлетор (в англоязычной терминологии – Orange Peel) рефлектор имеет шероховатую структуру, которая сглаживает резкий переход от центрального пятна к области боковой засветки. Таким фонарем удобно пользоваться на небольших расстояниях. Световое пятно получается с менее ярким центром, зато большое.

Модернизация переключателя режимов работы фонаря

Для завершения работы по ремонту и модернизации фонарей необходимо выполнить перепайку проводов на выводах переключателя.

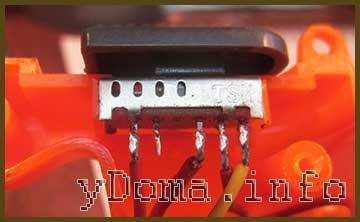

В моделях ремонтируемых фонарей для включения применен четырех позиционный переключатель движкового типа. Левый вывод на приведенной фотографии является общим. При перемещении движка переключателя из крайнего левого положения на одну позицию вправо, общий его вывод последовательно подключается к остальным.

К первому общему выводу (смотри фотографию выше) нужно припаять провод, идущий от положительного вывода аккумулятора. Таким образом появится возможность подключать аккумулятор к зарядному устройству или светодиодам. Ко второму выводу можно припаять провод, идущий от точки соединения катода светодиода HL1 с Rd. К остальным вывода переключателя в зависимости от предпочтений подключаются провода, идущие от дополнительной подсветки в фонаре и основной платы со светодиодами. К оставшемуся свободным выводу можно припаять токоограничивающий резистор R5 величиной 5,6 Ом для возможности переключения фонарика в энергосберегающий режим работы.

Количество режимов (драйвер режимов)

В зависимости от конструкции фонарика он может иметь от одного до десяти режимов свечения различной интенсивности (яркости) и дальности, а также различные пульсирующие и сигнальные режимы.

поворотом головы – надо быстро повернуть голову примерно на 5 мм и потом опять вернуть в то же место (т.е. повернуть обратно)
нажатием на кнопку – требуется нажимать (или делать полунажатие) на кнопку включения или на отдельную кнопку выбора режима. На неё надо нажимать пока не найдется подходящий режим свечения.
магнитным кольцом – при его вращении меняются режимы

настраиватьПод драйвером понимают электронное устройство в фонарике, которое вообще отвечает за свет. Например, фонарь может выдавать максимальную яркость в 300 люменов, проработает на полную мощность только 2 часа, но в экономном режиме при 10 люменах будет светить в течение 200 часов.И небольшой совет: для экономии заряда выбирайте подходящий режим работы фонаря (например, зачем вам полная мощность фонарика если надо достать что-то из рюкзака?).

К каким батарейкам можно подключать светодиод?

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

T= (C*U_бат)/(U_раб._led*I_раб._led)

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

Особенности пальчиковых и мизинчиковых батареек

Батарейки АА называют пальчиковыми. В диаметре эти изделия составляют 13-15 миллиметров, а по длине достигают 60 миллиметров. Источники питания обладают цилиндрической формой. Их делают из высокопрочного металла, а сверху покрывают изолированной оболочкой. Элементы питания имеют разные виды – в частности, выделяют солевые и щелочные модели.

Масса солевых изделий составляет 14-18 граммов. При этом щелочные батарейки весят 22-24 грамма. Общая емкость батареи определяется типом электролита. В щелочном элементе питания она составляет 2900 миллиампер-час, а в солевом – 1500.

Для солевых батареек характерна средняя цена. При этом их допустимо применять при низких температурах. При разряде в устройствах сохраняется низкий параметр полнейшего сопротивления. Такие изделия получили широкое распространение во всем мире.

Название пальчиковых изделий связано с их габаритами, которые сопоставимы со средним пальцем человека. Официально такие батарейки называют LR6, АА или R6. Их часто используют для игрушек, фотоаппаратов, часов. Также подобные изделия нередко вставляют в пульты управления.

Батарейки ААА называют мизинчиковыми. Это означает, что они по размерам сопоставимы с мизинцем. Их диаметр составляет 10,5 миллиметра, а по длине они достигают 44,6 миллиметра. Вес изделий составляет 12 граммов. При этом их напряжение – 1,5 Вольта. Способ изготовления сказывается на весе изделия. Элементы питания похожего формата могут отличаться напряжением, которое составляет 1,5 Вольта.

Емкость продуктивных щелочных элементов составляет 1200 миллиампер-час, солевых – 540, а никель-металлогидридных – 1250. Этот вид батареек рекомендуется использовать для небольших приборов, которые отличаются незначительным потреблением тока. В эту категорию входят переносные радиоприемники, фотокамеры, электронные приборы для удаленного управления устройствами. Также батарейки ААА можно вставлять в беспроводные устройства и портативные аудиоплееры. Их обычно применяют для приборов с кратковременными нагрузками. Также в продаже встречаются заряжаемые мизинчиковые батарейки.

Чтобы восстановить их функционирование, потребуется специальное зарядное устройство. Подобные изделия отличаются многоразовым применением. Рабочее напряжение аккумуляторных источников питания составляет 1,2 Вольта. При наличии разных вариантов стоит отдавать предпочтение никель-металлогидридным видам.

При этом мизинчиковые батарейки бывают щелочными, солевыми и литиевыми. Солевые источники питания обладают маркировкой R03, а щелочные – обозначают как LR03. Они не могут заменить друг друга, а применяются для различных устройств с высоким или низким потреблением тока.

Чтобы приобрести качественный источник питания, стоит обратить внимание и на производителя. Лидирующие позиции в этой категории занимают батареи PANASONIC ENELOOP 750 миллиампер-час

Эти изделия способны переносить 2100 циклов перезарядки. В течение 5 лет хранения параметры емкости в них уменьшатся не больше, чем на 30 %. При этом общая продолжительность работы достигает 10 лет.

Многие бренды выпускают универсальные батареи и аккумуляторы с низкой степенью саморазряда. Солевой электролит используется для производства доступных изделий.

Схема ЗУ фонаря

Составленная схема показала свою работоспособность, конденсатор ёмкостью в 1 мкФ и 400 В нашёл МБГО (куда ещё надёжней и в предполагаемый корпус вписывается удачно), диодный мост собран из 4 штук диодов 1N4007, стабилитрон на пробу взял первый попавшийся импортный (напряжение стабилизации определил приставкой к мультиметру, а вот название его прочитать не представилось возможным).

Далее схема была собрана при помощи пайки и использована для производства нормально цикла заряда, предварительно разряженного аккумулятора (миллиамперметр с шунтом, так что в действительности полное отклонение стрелки происходит при токе в 50 мА). Стабилитрон применён уже с напряжением стабилизации 5 В.

Печатная плата для окончательной сборки ЗУ с размерами под корпус зарядки от сотового телефона. Лучшего варианта корпуса тут и не придумать.

Вид реально собранной, работоспособной платы. Корпус конденсатора приклеен к плате клеем «мастер». А вот травить платку поленился, винюсь, случайно оказалась под рукой б/у практически нужного размера и это обстоятельство всё решило.

Зато не поленился заменить информационную наклейку на корпусе зарядки. При полностью заряженном аккумуляторе, в темноте, боковая панель вполне прилично освещает помещение размером 10 кв. метров, а свет от отражателя фары делает хорошо видимыми предметы на расстояние до 10 метров.

В дальнейшем предполагаю подобрать для фонаря более надёжный и мощный аккумулятор. Автор — Babay из Barnaula.

Электрический фонарик относится как бы к дополнительному вспомогательному инструменту для проведения каких либо работ при наличии плохого освещения либо отсутствия освещения вообще. Каждый из нас выбирает тип фонарика по своему усмотрению:

налобный фонарик;
карманный фонарик;
фонарик на ручном генераторе

и так далее.

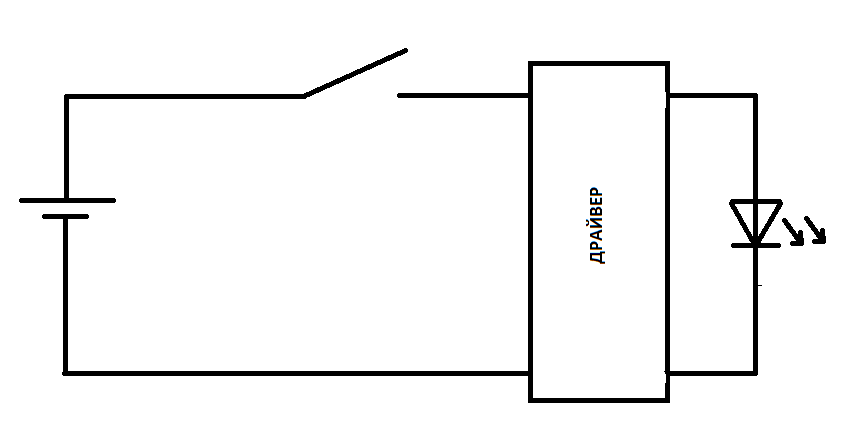

Схема фонарика на светодиодах

В современных условиях лампы накаливания интенсивно вытесняются светодиодами. Они не выдержали конкуренции из-за более низкого КПД и меньшего срока службы. В переносных ручных светильниках полупроводниковые светоизлучающие элементы также получили широкое распространение. Но просто взять и заменить лампочку светодиодом (или матрицей из светодиодов) не получится. Нужно устройство, которое ограничило бы ток через полупроводниковые элементы. Оно называется драйвером и представляет собой электронный стабилизатор тока.

Схема карманного фонарика на светодиодной матрице.

Недостатком такой схемы является невысокая ремонтопригодность такого фонаря – для восстановления электронной схемы потребуется квалифицированный мастер и соответствующее лабораторное оборудование.

Схема карманного фонарика на светодиодной матрице с резистором в качестве драйвера.

Драйвером может служить обычный резистор, который ограничит ток и погасит излишки напряжения. Но на сопротивлении будет бесполезно теряться достаточно большая мощность. Для фонаря с питанием от сети этот факт не важен, а для светильника с батарейным или аккумуляторным питанием такой недостаток может оказаться критическим.

Важно! В конструкцию светодиодного фонаря добавляется еще один элемент – теплоотводящий радиатор. Хотя излучение светодиодов принципиально не связано с нагревом, но закон Джоуля-Ленца не обойти

При прохождении тока через излучающие элементы выделяется тепло. Если не принять мер, то перегрев LED заметно снизит срок их службы.

Принцип работы

В основе работы «вечного фонарика» лежит несколько катушек индуктивности, которые можно собрать самостоятельно. В ней, за счет перемещения стержня из постоянных магнитов, получается электрический ток. Он преобразовывается в постоянный ток при помощи выпрямителя (диодного моста). Важную роль в конструкции играет суперконденсатор, который позволяет накапливать заряд. Необходим он для того, чтобы устройство не приходилось трясти постоянно. За ним следует повышающий трансформатор из тороидальной ферритовой катушки и двух обмоток (базовой и коллекторной). Число витков должно составлять от 20 до 50. У трансформатора должны быть три выхода на транзисторы. Он повышает импульсы тока до уровня достаточно для работы светодиода.

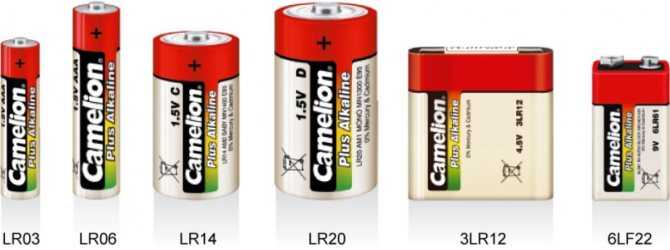

Классификация батареек по типоразмеру

Как известно многие элементы питания имеют разную форму. Специально поэтому была разработана маркировка батареек согласно их виду. Имеется европейская и американская классификация.

Ниже приведена таблица в которой отображаются источники энергии по типоразмеру. Она поможет определить тип батарейки.

Американская маркировка	Народная маркировка	Кодированные обозначения	По типу	Ширина в мм	Высота в мм	Емкость в mAh.
А	нет	LR23R23	Щелочная Солевая	17	50	Не известно
АА	Пальчиковая	FR6LR6R6	Литиевая Щелочная Солевая	14.5	50.5	1100 – 3500
ААА	Мизинчиковая	LR03FR03R03	Щелочная Литиевая Солевая	10.5	44.5	540 – 1300
АААА	Маленькая мизинчиковая	LR8D425	Щелочная	8.3	42.5	625
В	LR12	Щелочная	21.5	60	8350
С	Средняя	26.2	50	3800 – 8000
D	Большая, круглая	LR14 R14	Щелочная Солевая	34.2	61.5	8000 – 19500
F	LR20R20	Щелочная Солевая	33	91	неизвестно
N	LR1R1	Щелочная Солевая	12	30.2	1000
½ AA	R14250	Солевая	14.5	25
R10	21.5	37.3	1800
PP 3	Крона	1604, 6F22, 6R611604A, 6LF22, 6LR61, MN1604, MX1604	Солевая Щелочная	26.5	48.5	150 – 1000
А 23	Мини мизинчиковая	ANSI-1181A, 8LR23, 8LR932, GP23A, E23A, LRV08, MN21, V23GA	10.5	28.9	40

На этикетке элемента питания можно заметить американскую маркировку. Так же там указывают из чего она состоит, а также проставляют дату. Значение L на батарейке указывает на то, что она щелочная. Размеры от указанных могут слегка отличаться. Например, если батарея находится в плотной этикетке, то ее габариты будут на 1-3 мм больше. Такую оболочку производитель ставит чтобы защитить источник энергии от погодных условий и ударов при падении.

Стандартные обозначения по IEC

Обозначение	Тип энергетического источника
PR	Воздушно цинковые
R	Солевые
CR	Литиевые
SR	Серебряные
LR	Щелочные

Таким образом виды гальванических элементов могут быть разными.

Тип аккумуляторов

На данный момент существует несколько видов батареек:

Первичный тип. Самые обыкновенные батарейки, которые можно приобрести в любом магазине за копейки. Такой источник энергии имеет определенный уровень заряда, расходуемого за определенное время.
Вторичный тип. К этому типу можно отнести как раз те батарейки, которые в случае истощения можно с лёгкостью заряжать. Как правило, для этого используются специальные устройства, о которых и пойдет речь в этой статье.

Стоит взять во внимание тот факт, что такие батарейки значительно дороже обычных и скорей всего будут иметь меньший уровень заряда, однако это компенсируется возможностью подзарядки. Плюс такого источника энергии в том, что они имеют длительный срок службы

Далее стоит отметить, что батарейки бывают разных габаритов — это зависит от необходимости использования в различных приборах. Батарейки бывают:

АА класса — это обычные пальчиковые батарейки, которые часто применяются в фотоаппаратах, игрушках, часах и т.д.;
ААА класса — мизинчиковые батарейки, используемые в пультах для телевизора, в плеере, в тех же игрушках и прочих подобных устройствах. Естественно заряд энергии у них меньше;
9 В — более серьезные батарейки, которые представляют собой аккумулятор, соединённый из двух или более узлов.

Применение

Конденсаторы применяются почти во всех областях электротехники. Перечислим лишь некоторые из них:

построение цепей обратной связи, фильтров, колебательных контуров;
использование в качестве элемента памяти;
для компенсации реактивной мощности;
для реализации логики в некоторых видах защит;
в качестве датчика для измерения уровня жидкости;
для запуска электродвигателей в однофазных сетях переменного тока.

С помощью этого радиоэлектронного элемента можно получать импульсы большой мощности, что используется, например, в фотовспышках, в системах зажигания карбюраторных двигателей.

Батарея 6f22 «Корунд», «Крона»

Самыми известными советскими 9-ти вольтовыми батарейками были солевые «Крона», весила такая батарейка около 53 грамм и имела размеры 48*26*17 мм. Почти все дети, рожденные в СССР хоть раз пробовали эту батарейку на язык.

Кроме «Кроны» широко были распространены 9 В батарейки «Корунд». Принципиальным отличием от «Кроны» было то, что они щелочные и соответственно стоили дороже.

И «Крона» и «Корунд» имели специальные выводы, отрицательный- в форме гнезда, положительный- штырь с заглублением в центре, поэтому подключить эти батарейки в неправильной полярности было попросту невозможно.

9-ти вольтовые батарейки часто использовались в игрушках, а также некоторой медицинской технике.

Современными аналогами этих батареек являются элементы 6LF61 (щелочные), 6R61 (солевые), 6AM6 (литиевые) и некоторые другие.

Купить аналоги всех этих батареек можно на Яндекс.Маркет

Это были самые популярные батарейки СССР. Кроме них можно было встретить аккумуляторный элемент питания 7д-01, элементы ГБ-10-У-1,3; 145 У- сухой, но эти встречи происходили гораздо реже, так как батарейки использовались в основном в узкопрофильной области.
