Аналоги батарейки CR2

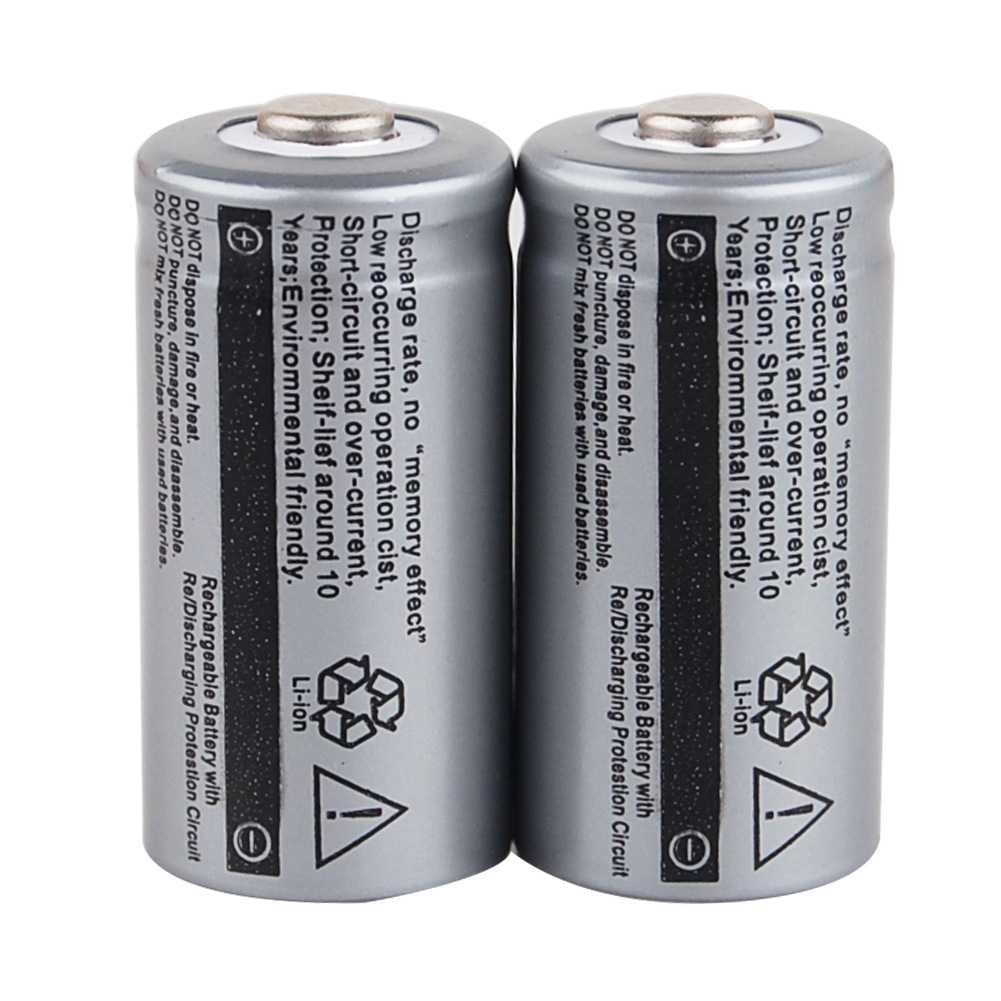

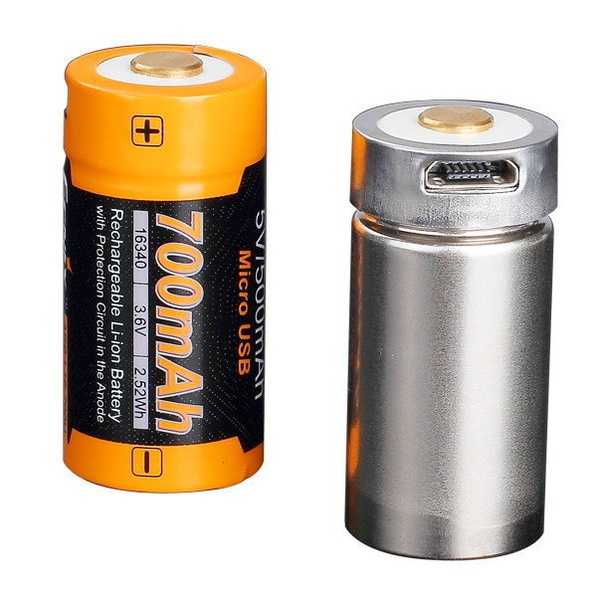

Существуют похожие по размерам на батарейки CR2 аккумуляторы таких стандартов:
- 15266 – напряжение 3,6 вольт, диаметр 15, длина 26,6 мм, емкость около 600 мА;
- 15270 (5046LC) – диаметр 15, длина 27 мм, емкость 450-600 мА.
- CR17355. – диаметр 15, длина 27 мм, емкость 750-800 мА.
Батарейки для газовой колонки
При использовании аналогов нужно учитывать, что литиевые батарейки имеют в несколько раз большую плотность энергии, чем литий-ионные аккумуляторные батареи, соответственно последние будут разряжаться намного быстрее при одинаковых условиях эксплуатации.
Типичная емкость аккумулятора такого размера составляет от 280 до 800 мАч, а в батарейках достигает 850 мАч. Кроме того, необходимо учитывать, что литий-ионные АКБ имеют другой вольтаж — около 3,6 вольт, а литиевые батареи – 3 вольта (их легко отличить потому, что они имеют обозначение на корпусе 3v).
Кроме того, существуют батарейки, похожие по размерам, которыми также можно заменить элементы CR2:
- профессиональные батарейки CR2/38-L с немного большими габаритами (33,5 мм в длину и 17 мм в диаметре) и увеличенной емкостью, достигающей 2000 мАч;
- CR17355 – литиевая 3 вольтовая батарейка, диаметр 17, длина 35,5 мм, емкость около -750 — 900 мА.
Нестандартное решение вопроса
В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.
Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:
- константовая проволока , 12 витков со внутренним диаметром намотки 38 мм;
- к концам проволоки привариваются шпильки М8 ;
- все это может прекрасно подойти к канализационной трубе , если ее диаметр составляет 50 мм ;
- щель закрывается вторым куском такой же трубы;
- по бокам устанавливаются заглушки, и конструкция готова.
Технические параметры: показатель сопротивления около 0,1 Ом , ток при напряжении 12 вольт составляет от 110 до 120 ампер . Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.
Популярные производители и их особенности
Качественные литиевые элементы питания должны иметь усиленный корпус и клапаны для сброса избыточного давления, а также другие элементы защиты.
Батарейка CR1620
Это связано с повышенной опасностью этих элементов, которые требуют хорошей герметизации, исключающей нет только вытекание электролита, но и попадание внутрь воды и воздуха, которые могут привести к возгоранию или взрыву.
Обеспечить качественное производство можно только при условии соблюдения всех технических регламентов, которые не могут полностью соблюсти мелкие производители. При качественном исполнении такие элементы абсолютно безопасны и применяются даже в медицинских приборах.
Поэтому лучше обратить внимание на следующих производителей таких батареек:
- Duracell;
- Varta;
- Energizer;
- GP;
- Panasonic;
- Robiton;
- Sony.
Литиевые батарейки имеют прекрасные технические характеристики, высокую мощность, но имеют довольно большую стоимость и требуют аккуратного обращения. При соблюдении правильных условий эксплуатации они способны показать несравнимые с любыми другими аналогичными элементами питания результаты.
Данный источник энергии cr2 является литьевым. Они обладают малым весом так как в них применена новая технология. Данные батареи впервые изготовили еще в 90-х годах. На данный момент они широко применяются в фотоаппаратах, игрушках, медицинской техники и других устройствах.
Основные параметры «таблеток» от Maxell
Литиевые батарейки Maxell CR2016 имеют следующие технические характеристики:
- показатель рабочего напряжения — 3 вольта;
- 20 миллиметров в диаметре;
- 1,6 ммв высоту;
- весит немного, всего 1,9 граммов.
Батарейка CR2016 обычно выпускается в блистерах. Все описание товара — англоязычное и китайское. Поскольку такой «мощный» химический элемент, как литий, стали применять и при изготовлении маленьких «таблеток», они могут служить бесперебойно год или даже два. Хранить неиспользованные батарейки можно до 10 лет, и они не потеряют своих показателей.
Элементы Maxell CR2016 имеют много аналогов, разобраться в которых также не составит труда. Аналоги (ECR2016 KCR2016 BR2016 LM2016 и пр.) принципиально отличаются друг от друга только производителем, указанным на упаковке. Однако, поскольку в данном случае речь идет о маленьких элементах, где может быть важным каждый миллиметр, следует точно знать параметры старой батарейки, которую предстоит заменить: выходное напряжение, диаметр, толщину (высоту) и вес.
СR2016 — батарейка, которая прекрасно себя зарекомендовала в плане питания разных устройств. Благодаря тому, что всегда есть возможность приобрести ее за приемлемую стоимость, покупатели имеют возможность и сэкономить, и «вернуть к жизни» любой разрядившийся гаджет.
Как вам статья?
Мне нравитсяНе нравится
Таблица сравнения часовых батареек
Все элементы питания отличаются по диаметру, высоте, напряжению и ёмкости, а также химическим составом. Эти параметры можно определить по названию батарейки. К сожалению, разные производители батареек используют разную маркировку. Поэтому ниже, размещены таблицы сравнения маркировки батареек в зависимости от производителя и, заодно и их технические характеристики.
| Обозначение | Тип батареи | напряжение |
| PR | Воздушно-цинковый элемент | 1,4 В |
| LR | Щелочной элемент | 1,5 В |
| SR | Серебряно-цинковый элемент | 1,55 В |
| CR | Литиевый элемент | 3 В |
Серебряно-цинковые
(часто используются в наручных часах, рассчитаны на 2 – 4 года эксплуатации)
- LD — для электроприборов с низким и равномерным энергопотреблением.
- HD — для электроприборов с высоким и неравномерным энергопотреблением.
- MD — для любых режимов.
Технические параметры
Renata, Varta, Duracell
Maxell, Panasonic, Sony, Toshiba
Seiko
Ray-o-vac
МЭК-Код
Диаметр, мм Высота, мм Тип Ёмкость (в среднем), (мАч)
SR44SW
SB-A9
11,6
5,4
LD
175
SR44W
SB-B9
RW42
SR44
11,6
5,4
HD
170
SR43SW
SB-A8
RW34
11,6
4,2
LD
130
SR43W
SB-B8
SR43
11,6
4,2
HD
130
SR1136SW
RW36
SR43
11,6
3,6
LD
105
3,6
HD
105
SR1130SW
SB-AU
RW39
SR54
11,6
3
LD
60
SR1130W
SB-BU
11,6
3
HD
80
SR1120SW
SBAS-DS
RW30
11,6
2,1
LD
50
SR1120W
SB-BS/ES
11,6
2,1
HD
50
SR1116SW
RW318
11,5
1,65
LD
47
SR936SW
SB-A4
RW33
SR45
9,5
3,6
LD
84
SR936W
9,5
3,6
HD
82
SR927SW
SBAP-DP
RW313
9,5
2,7
LD
55
SR927W
SB-BP/EP
SR57
9,5
2,7
HD
53
SR920SW
SB-AN
RW315
SR69
9,5
2,1
LD
40
SR920W
SB-BN
SR69
9,5
2,1
HD
40
SR916SW
SBAJ-DJ
RW317
9,5
1,65
LD
29
SR754SW
RW38
7,9
5,4
LD
80
SR754W
SB-B3
7,9
5,4
HD
80
SR41SW
SBA1-D1
RW37
SR41
7,9
3,6
LD
45
SR41W
SB-B1
RW47
SR41
7,9
3,6
HD
45
SR730SW
RW300
7,9
3,1
LD
37
SR726SW
SB-AL
RW311
7,9
2,6
LD
32
SR726W
SB-BL
7,9
2,6
HD
32
SR721SW
SB-AK/DK
RW310
SR58
7,9
2,1
LD
23
SR721W
SB-BK/EK
SR721W
7,9
2,1
HD
SR716SW
SB-AT
RW316
7,9
1,65
LD
23
SR714SW
7,9
1,45
LD
15
SR712SW
SB-DH
7,9
1,3
LD
10
SR626SW
SB-AW
RW329
SR626
6,8
2,6
LD
28
SR626W
6,8
2,6
HD
27
SR621SW
SBAG-DG
RW320
SR60
6,8
2,15
LD
20
SR621W
6,8
2,15
HD
20
SR616SW
SBAF/DF
RW321
6,8
1,65
LD
14.5
SR614SW
6,8
1,45
LD
11
6,8
1,05
LD
7
SR527SW
SBAE/DE
RW328
5,8
2,7
LD
21
SR521SW
SBAC-DC
RW327
5,8
2,15
LD
16
SR516SW
SB-AR
RW326
5,8
1,65
LD
10.5
SR512SW
SB-AB
5,8
1,25
LD
6
SR416SW
4,8
1,65
LD
8
* – Для параметра “Ёмкость” указаны средние значения (мАч) от разных производитей.
Марганцево-щелочные элементы
(часто используются в дешёвых наручных часах, детских музыкальных книжках, светодиодных фонариках, калькуляторах и иногда в слуховых аппаратах)
| Производители | Параметры | ||||||||
| Renata | Varta | Seiko, SmartBuy, Videx | Rayovac | Camelion, Hyundai | GP | МЭК-код | диаметр, мм | высота, мм | Ёмкость (в среднем), (мАч) |
| LR1154 | V13GA | AG13 | G13 | GP76A | LR44 | 11,6 | 5,4 | 110 | |
| LR1142 | V12GA | AG12 | RW84 | G12 | GP86A | LR43 | 11,6 | 4,2 | 70 |
| LR1130 | V10GA | AG10 | RW49 | G10 | GP89A | LR54 | 11,6 | 3,1 | 44 |
| LR1120 | V8GA | AG8 | RW40 | G8 | GP91A | LR55 | 11,6 | 2,1 | 24 |
| LR936 | V9GA | AG9 | G9 | GP94A | LR45 | 9,5 | 3,6 | 50 | |
| LR926 | V7GA | AG7 | G7 | LR57 | 9,5 | 2,6 | 34 | ||
| LR920 | V6GA | AG6 | G6 | GP71A | LR69 | 9,5 | 2,1 | 30 | |
| LR754 | V5GA | AG5 | G5 | GP93A | LR48 | 7,9 | 5,4 | 53 | |
| LR736 | V3GA | AG3 | G3 | LR41 | 7,9 | 3,6 | 24 | ||
| LR726 | AG2 | G2 | LR59 | 7,9 | 2,6 | 25 | |||
| LR721 | AG11 | G11 | GP62A | LR58 | 7,9 | 2,15 | 21 | ||
| LR626 | V4GA | AG4 | G4 | LR66 | 6,8 | 2,6 | 12 | ||
| LR621 | V1GA | AG1 | G1 | LR60 | 6,8 | 2,15 | 8 | ||
| LR521 | AG0 | G0 | LR63 | 5,8 | 2,15 | 9 |
Воздушно-цинковые элементы
(часто используются в слуховых аппаратах)
| Renata | Varta | Rayovac | диаметр, мм | высота, мм | МЭК-код | емкость (в среднем) |
| ZA675 | V675A | DA675 | 11,6 | 5,4 | PR44 | 620 |
| ZA13 | V13A | DA13 | 7,9 | 5,4 | PR48 | 255 |
| ZA312 | V312A | DA312 | 7,9 | 3,6 | PR41 | 130 |
| ZA10 | V10 | DA230 | 5,9 | 3,6 | PR70 | 75 |
Литиевые батарейки (CR)
Очень широкий спектр их использования. Чаще всего в напольных весах, глюкометрах, в брелках от автосигнализациий, пультах управления электроприборами, наручных часах со сложными функциями, подсветкой или длительным сроком эксплуатации (до 10 лет). В наименовании этих элементов питания цыфры указывают на их размер.
Например 2032 означает 20мм в диаметре и 3,2мм толщиной.
| Обозначение | Размер (мм) | Напряжение (В) | Ёмкость (мА/час) | Рабочий ток (мА) |
| CR927 | 9.5 х 2.7 | 3 | 30 | 0,1 |
| CR1025 | 10 х 2.5 | 3 | 30 | 0,1 |
| CR1216 | 12.5 х 1.6 | 3 | 25 | 0,1 |
| CR1220 | 12.5 х 2.0 | 3 | 35 | 1,5 |
| CR1225 | 12.5 х 2.5 | 3 | 50 | 0,2 |
| CR1616 | 16 х 1.6 | 3 | 50 | 2 |
| CR1620 | 16 х 2.0 | 3 | 60 | 1,5 |
| CR1632 | 16 х 3.2 | 3 | 120 | 2 |
| CR2016 | 20 х 1.6 | 3 | 70 | 1,8 |
| CR2025 | 20 х 2.5 | 3 | 140 | 1,8 |
| CR2032 | 20 х 3.2 | 3 | 210 – 220 | 1,8 – 3 |
| CR2330 | 23 х 3.0 | 3 | 250 | 3 |
| CR2354 | 23 х 5.4 | 3 | 530 | 3 |
| CR2430 | 24.5 х 3.0 | 3 | 270 | 3 |
| CR2450 | 24.5 х 5.0 | 3 | 550 | 3 |
* Параметры ёмкости и тока могут отличаться в зависимости от производителя. В качестве примера взяты замеры двух батареей CR2032 от разных производителей
* В CR2450 стоит обратить также внимание на форму окружности (торца)
Есть различия в зависимости от фирмы производителя. В нашем магазине, вы можете приобрести часовые батарейки таких производителей как Renata, Maxell, GP различных типов. Смотрите соответствующие разделы каталога.
Что такое батарейка
Технические характеристики cr1620
Аналог cr1620 используют, если характеристики совпадают
Вне зависимости от производителя у этого источника питания есть определенные параметры. Аналог используют, если характеристики совпадают. В противном случае устройство будет функционировать неправильно или не работать.
Параметры:
- Тип – литиевая батарейка (Lithium);
- Форм фактор – CR1620;
- Емкость – 68мАч;
- Диаметр и толщина – 16х2мм;
- Напряжение – 3 вольт.
Количество батареек в упаковке варьируется, частая форма выпуска – 1 шт. в блистере. Цена: от 15 до 240 рублей в зависимости от производителей и количества источников питания.
В идеале одна батарейка бесперебойно работает в течение года.
Самый простой способ изготовления нагрузочной вилки
Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:
- Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
- Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом .
- Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
- Вся цепь собирается и подключается последовательно .
- Затем зажимы выводятся на клеммы АКБ .
- Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
- Теперь убираем мультиметр и снова включаем всю цепь .
- Снимаем с его помощью показания напряжения на спирали , которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
- Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.
Читать также: Как варить тонкую нержавейку аргоном
Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.
Как измерить в батарейке силу тока
Данному исследованию подвергаются только новые батарейки. Мультиметр выставляется в положение постоянного тока на предел «10А». При этом щуп плюсовой красного цвета необходимо вставить в гнездо «10А», а минусовой черный включается в источник «COM». Переключатель переводиться на самый большой предел измерений. Щупы присоединить к контактам батарейки.
По истечению 1-2 секунды, щупы необходимо убрать. Данный показатель рабочего состояния варьируется от 4-6А. Малое количество времени прикосновения при измерении обуславливается сокращением работоспособности батарейки при данной процедуре.
Происходит короткое замыкание, при этом мощность рассеивается на сопротивлении батарейки, что приводит к нагреванию элемента. Поэтому злоупотреблять таким способом исследования не рекомендуется.
Что представляет из себя нагрузочная вилка
Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.
Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.
Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.
Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.
Популярные производители и их особенности
Чтобы гарантированно приобрести качественный элемент питания рекомендуется покупать продукцию только известных производителей. Наиболее хорошо зарекомендовали себя следующие фирмы:
- Energizer. Батарейка CR1620 от этого производителя обладает повышенной мощностью, что позволяет использовать различные электронные устройства намного дольше. Стоимость элементов питания довольно высока, но в отношении цена/качество продукция от известного бренда находится на недосягаемой высоте.
- Panasonic. Известный японский бренд занимающийся производством различной бытовой техники. Литиевые батареи этой фирмы также отличаются высокой надёжностью и довольно продолжительным эксплуатационным периодом.
- Varta. Имеют очень хороший ресурс, поэтому вольтаж изделия сохраняется практически неизменным, в течение всего срока эксплуатации изделия.
- Camelion. Этот китайский бренд также на слуху многих покупателей электротоваров, при этом отзывы о продукции известной фирмы, в основном, положительные. Литиевая батарейка Camelion обладает достаточно неплохими эксплуатационными характеристиками, при относительно невысокой стоимости.
- Космос. Изделие отечественного производства, которые имеют невысокую стоимость, но по качеству практически не уступают европейским аналогам. Они имеют стандартный вольтаж и рабочий ток.
- Robiton. Продукция этой фирмы неплохого качества и имеет стандартные вольтамперные характеристики.
- Maxell. Элементы питания отечественного производителя. Отличаются невысокой ценой и хорошим качеством.
Батарейка CR1620 любого производителя представленного в этом списке идеально справится с обеспечением портативных электронных устройств необходимым напряжением.
Правила эксплуатации
Хранить батарейку лучше в темном помещении или ящике
Они просты:
- Не оставлять батарейки около источника тепла, на открытом солнце или бросать в огонь.
- Не замыкать положительный и отрицательный полюсы накоротко, без нагрузки.
- Не заряжать, так как электролит в процессе закипает и батарейка может загореться.
- Не разбирать.
- Хранить в темном помещении или ящике при температуре +20…25ºС.
Подводя итог, можно сказать, что батарейки типоразмера CR2 – источники энергии небольшого размера, использующиеся в разнообразных переносных электроприборах.
- https://istochnikipitaniy.ru/batarejki/cr2.html
- https://batareykaa.ru/batarejka-cr2/
- https://3batareiki.ru/batarejki/vse-o-batarejke-cr2
Способ проверки батарейки без нагрузки
Для распознавания нерабочих батареек необходимо произвести проверку мультиметром. На начальном этапе нужно подобрать соответствующую величину постоянного напряжения на мультиметре.
Также перед измерением следует вставить щупы мильтиметра в определенные гнезда:
- красный щуп является плюсовым и вставляется в гнездо со значением «VmA»;
- минусовым щупом считается щуп черного цвета, который включается в гнездо «COM».
Далее поставить переключатель на 20В. Щупы прибора присоединить к контактам батарейки, при этом если полярность будет выбрана неправильно, то показатель будет такой же только со знаком минус. После присоединения измерительный инструмент выдаст точный результат напряжения батарейки.
Для тщательного определения работоспособности изделия, этого замера недостаточно, так как напряжение было замерено без нагрузки.
