Обзор батарейки lr1

Критерии выбора

Изделие должно подходить электроприбору по вольтамперным характеристикам, которые указаны на упаковке. Если маркировка нечитаемая, или вместо нее, например, иероглифы, вполне вероятно, это контрафактная продукция, и от покупки лучше отказаться. Второй момент – дата выпуска. Чем «свежее» батарейка, тем дольше она проработает.

AG12 – распространенный часовой источник питания, имеющий напряжение 1.55 В и энергоемкость 50 – 70 мАч. Да и аналогов оригиналу немало, поэтому с поиском не будет сложностей. Если придерживаться правил эксплуатации, батарейка без проблем прослужит около полутора лет.

Технические параметры

За счет герметичного корпуса, эта щелочная батарейка относится к категории безопасных. Параметр саморазряда – около 3%, и если сравнивать, это мало. Одна из особенностей – сохранение работоспособности в условиях мороза, вплоть до -20° C. Из-за цилиндрической формы в народе появилось название «бочонок».

Если взглянуть на форм-фактор, у LR1 больше диаметр, чем у «пальчиковой» или «минипальчиковой» батарейки, при этом она короче.

Тем, кто планирует вставлять элемент питания в какую-либо самоделку, понадобится информация о его эксплуатационных параметрах. Основные сведения представлены в таблице.

Форма	Цилиндр
Вид	Щелочная (алкалиновая)
Диаметр	12 мм
Высота	30.2 мм
Емкость	700 – 1000 мАч
Напряжение	1.5 В
Диапазон рабочих температур	От -20 до +50° C
Срок хранения	Не более 10 лет
Вес	15 – 20 г

Хоть изделие и хорошо себя показывает в условиях мороза, при длительном использовании может существенно снизиться емкость.

Размеры батарейки.

Технические характеристики

LR1 – маркировка, обозначающая щелочную батарейку. Поверхность – алюминиевая. В качестве анода и катода в них выступает двуокись марганца и цинка. Источник питания считается безопасным, так как обладает герметичным корпусом. Саморазряд батареи составляет 3%, что довольно малый показатель.

LR1 зарекомендовала себя тем, что продолжает работать даже в суровом климате. Ее свойства сохраняются при температурах от -20 до +50 градусов Цельсия. Форма элемента питания – цилиндрическая, из-за чего его называют «бочонком».

Технические параметры представлены в таблице.

Диаметр	12 мм
Высота	30,2 мм
Срок службы	5 лет
Напряжение	1,5 В
Тип электролита	Щелочный
Емкость	700 мАч и более
Масса	19,4 г

Производители и аналоги

От качества батарейки зависит то, как стабильно и сколько времени сможет проработать прибор, питающийся от нее. Сегодня производителей элементов питания много, и большинство компаний дорожат собственной репутацией, поэтому не заинтересованы в выпуске подделок.

Наиболее известные производители:

• Страна – Япония;
• Duracell. Страна – США. Особенность батарей этой фирмы – низкий саморазряд;
• Energizer. Вольтаж остается неизменным в течение всего срока службы;
• Panasonic. Их источники питания способны работать даже при особо низких температурах;
• Camelion. Китайская фирма, батарейки которой сохраняют напряжение в течение всего срока.

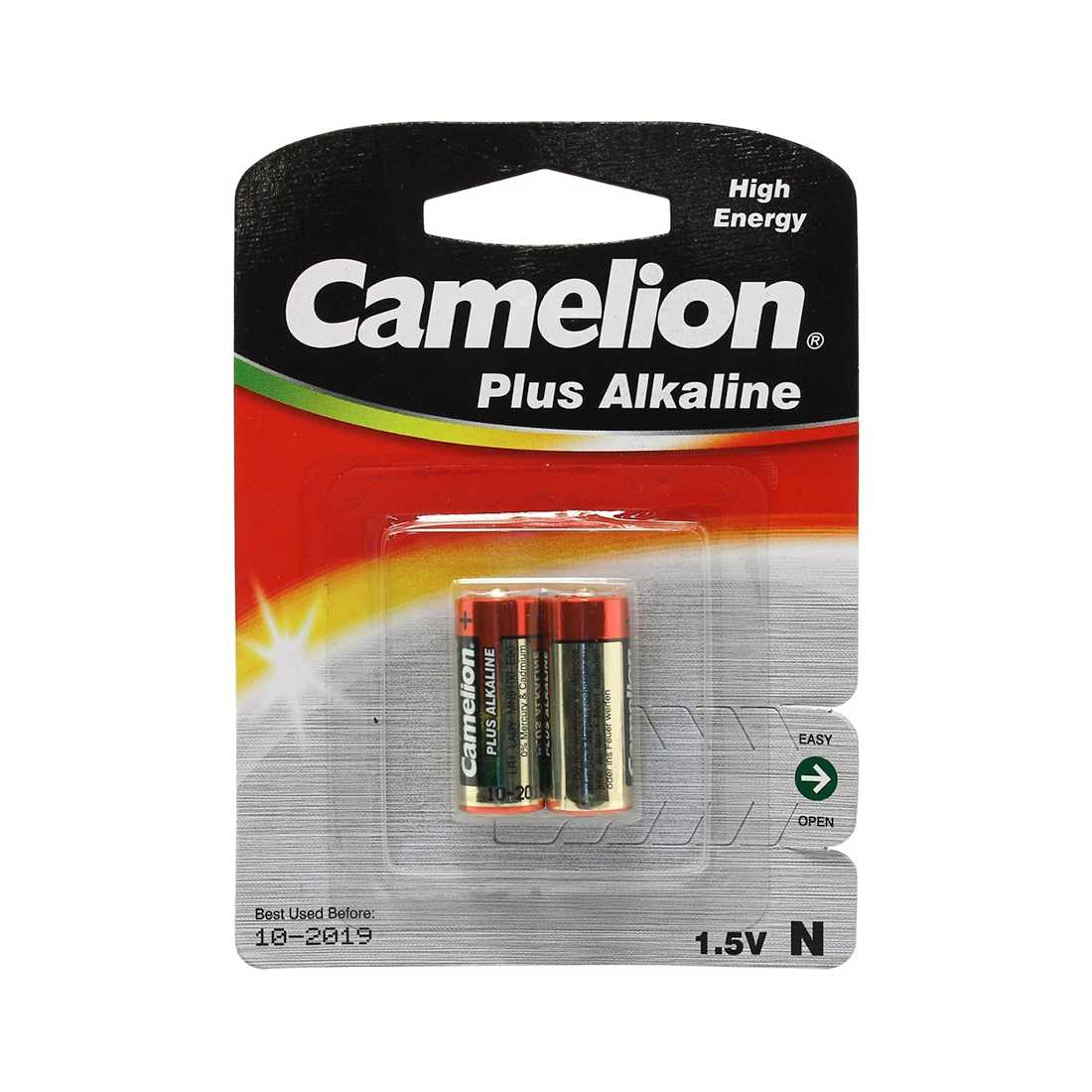

Батарейки LR1 фирмы Camelion.

Есть немало аналогов батареи LR1, которые соответствуют по техническим параметрам. Они подойдут в качестве замены. Это источники питания типа N со следующей маркировкой: 293, 910A, 1000, MN9100.

Также альтернативой щелочным элементам являются литиевые. Для приборов с небольшим потреблением энергии подходят и солевые. Они дешевы, доступны, но ненадежны.

Такого же форм-фактора бывают и аккумуляторы, но параметр напряжения у них иной – 3,6 – 3,7 В.

Правила эксплуатации

Чтобы источник питания прослужил как можно дольше, достаточно учитывать ряд рекомендаций:

• батареи не стоит хранить поблизости с металлическими предметами;
• если устройство работает от электросети, то батарейку в это время стоит извлечь;
• хранить следует подальше от детей, славящихся своим любопытством;
• запасаться элементами LR1 невыгодно – со временем их емкость «уходит».

Можно ли заряжать элемент питания

Если отталкиваться от химической реакции, проходящей внутри батарейки, различают первичные и вторичные. Обычные батареи – гальванические, и они не предусматривают перезарядку. С другой стороны, они доступны и имеют неплохую емкость. По сути, батарейка – не аккумулятор, поэтому о подзарядке речи не идет.

Разновидность LR1 – N, в свою очередь, перезаряжаемая. Зарядить ее можно до 1000 раз. Емкость у нее больше, но и цена выше.

Популярные производители

Если батарейка уже полностью утратила свой заряд, то замените ее продукцией известных производителей. К фирмам, которые выпускают высококачественные элементы питания типа D, относятся:

	Изделия этого производителя обладают значительной емкость и ресурсом, а также способны выдерживать эксплуатацию в экстремальном режиме.
Мне нравится29Не нравится14
	Производитель высококачественных батарей и аккумуляторов. Элемент типа D прослужит значительно дольше, если на ее корпусе будет логотип этой компании.
Мне нравится51Не нравится12
	Европейский производитель высококачественных батарей типа D.
Мне нравится47Не нравится10
	Среди отечественных производителей рекомендуется выбирать продукцию под марками «Космос» и Maxell.
Мне нравится12Не нравится4

Итоговая таблица рейтинга

Duracell
39

Varta
37

Energizer
15

Maxell
8

Правила эксплуатации и утилизации

Когда батарейка уже полностью израсходует свой заряд, замените ее новым изделием. Для восстановления работоспособности аккумулятора его следует вынуть из прибора и установить в держатель зарядного устройства на некоторое время.

Нельзя замыкать контакты, нарушать полярность при установке и перегревать. Это означает, что даже при необходимости припаять к ней провода, делать этого не следует.

Если на корпусе изделия или упаковке имеется изображение с перечеркнутым мусорным контейнером, то расшифровка этого знака означает только, то, что изделие запрещается утилизировать на общих основаниях.

Что находится внутри щелочной батарейки

Впервые щелочные (алкалайновые) батарейки выпустила компания Eveready (Energizer) в 1959 году. Ее принципиальное отличие от сухой батарейки — состав электролита и конструкция. Электролит состоит не из соли аммония, как в солевой, а из раствора щелочи (обычно гидроксида калия). Конструкция элемента вывернута наизнанку по сравнению с конструкцией солевого элемента. То есть, если у солевого элемента корпус (-), а центральный токоотвод (+), то у щелочного элемента наоборот, корпус (+), а центральный токоотвод (-).

Типичная щелочная батарея выполнена в форме стального цилиндра, покрытого изолирующей пластиковой оболочкой. Положительный конец батарейки (катод) имеет выступающую наружу поверхность. Отрицательный конец (анод) — плоский. Эти две клеммы батарейки электрически изолированы друг от друга.

1 — никелированный стальной стакан
2 — латунный токосъемник
3 — анодная паста
4 — сепаратор
5 — катодная паста
6 — защитная оболочка
7 — предохранительная мембрана
8 — прокладка
9 — стальная тарелка

Корпус батарейки обычно делается из стали с никелевым покрытием. Внутри находится несколько слоев различных материалов, химические реакции которых создают определенные уровни напряжений и токов:

1. Первый слой — это катод, представляющий собой смесь оксида марганца (MnO₂) и графита. Этот материал находится в контакте с металлом положительной клеммы. Графит добавляется для улучшения проводимости смеси и увеличения плотности энергии.
2. Затем идет сепаратор — слой пористого материала, который образует барьер, предотвращающий прямой контакт анодного и катодного материалов друг с другом. В процессе производства на сепаратор распыляется щелочной электролит — гидроксид калия.
3. С другой стороны барьера находится анод, который представляет собой пасту, изготовленную из цинкового порошка (Zn), а также желирующего агента. Желирующий агент поддерживает цинк во взвешенном состоянии, чтобы он не накапливался в одном месте.

Области применения

Так как гальванический элемент долго работает, безопасен в эксплуатации и сравнительно доступен, он широко распространен для установки в портативные приборы. Перечень устройств большой, но в основном это:

• кухонные весы;
• пульты дистанционного управления (включая автомобильные);
• часы;
• медицинское оборудование;
• радиоприемники;
• магнитолы;
• аудио- и видеотехника;
• радиомикрофоны;
• ночные светильники;
• лазерные указки;
• калькуляторы;
• детские игрушки.

Это далеко не все устройства, питаемые от батареи LR1. Да, она недешевая, в сравнении с солевой разновидностью, но с учетом рабочих параметров цена оправдана.

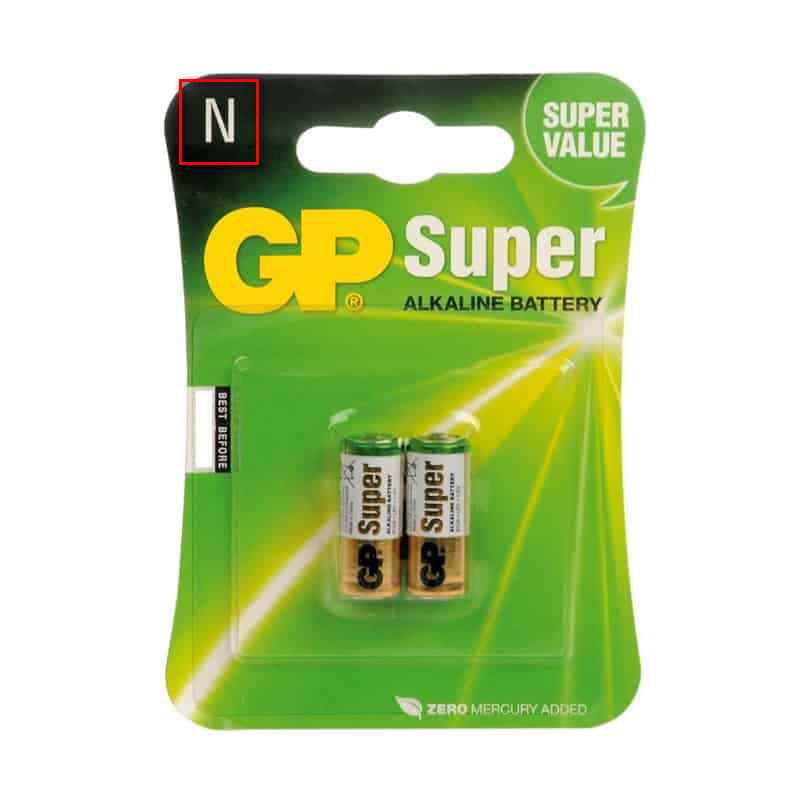

Батарейка типа N.

Особенности батарейки LR1

Сведения об источнике питания заложены в маркировке. Первые символы «LR» говорят о том, что изделие – цилиндрический щелочной элемент. Также на корпусе указаны цифры: типоразмер и номинальное напряжение.

Батарейка LR1 имеет стандартную конструкцию: алюминиевый корпус, материалы электродов – оксид марганца и цинка, между ними – щелочной электролит.

Как щелочной элемент, изделие характерно следующими достоинствами:

• высокая электрическая емкость;
• сравнительно небольшой саморазряд;
• может применяться на морозе (при температуре ниже 0).

Имеются и недостатки:

• вес;
• дороже солевых батареек;
• может потечь (правда, случается это реже, чем с солевыми).

Схема импульсного преобразователя напряжения 1,5 — 9 Вольт.

В качестве преобразователя напряжения из 1,5 В в 9 В была выбрана, схема А.Чаплыгина, опубликованная в журнале «Радио» (11.2001г., стр.42).

Эта одна из схем, которая, как нельзя лучше, иллюстрирует выражение: «Всё гениальное – просто».

C1, C2 – 22µF

VT1, VT2 – КТ209К

B1 – 1… 1,5V

И действительно, схема состоит всего из пяти деталей, причём две из них, это конденсаторы фильтров. Вместо выпрямителя высокочастотного напряжения используются база-эмиттерные переходы транзисторов самого генератора. При этом, величина тока базы становится пропорциональной величине тока в нагрузке, что делает преобразователь весьма экономичным.

Другой особенностью генератора является срыв колебаний в отсутствие нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такая «Крона», а точнее, встроенный в неё преобразователь, будет сам включаться тогда, когда от него потребуется что-нибудь запитать и выключаться, когда нагрука будет отключена.

Трансформатор TV1 намотан на кольцевом магнитопроводе 2000НМ размером К7х4х2.
Обмотки III и IV содержат по 28 витков провода Ø0,16мм, а I, II по 4 витка провода Ø0,25мм.

Популярные производители

Качественный источник питания способен долго проработать

Если нужен такой продукт, стоит обратить внимание на модели проверенных компаний, дорожащих своей репутацией. Среди таких:

Батарейка производителя Varta.

• Sony. Элементы этого производителя характерны оптимальным соотношением цена-качество, и актуальны для приборов, использующихся повседневно;
• Duracell. Их батарейки способны проработать в десятки раз дольше, чем продукция конкурентов. Емкость – большая, уровень саморазряда – маленький;
• Energizer. Особенность продукции – поддержание нужного вольтажа в электроприборе на протяжении всего срока службы;
• Panasonic. Черта изделий – сохранение работоспособности даже в условиях мороза;
• Camelion. Китайская фирма, источники питания которой сохраняют напряжение на протяжении всей эксплуатации.

Настройка преобразователя.

Настройка может потребоваться для установки необходимого уровня выходного напряжения.

Я так подобрал количество витков, чтобы при напряжении на аккумуляторе 1,0 Вольт, на выходе преобразователя было около 7 Вольт. При этом напряжении, в мультиметре зажигается индикатор разряда батареи. Таким образом, можно предотвратить слишком глубокий разряд аккумулятора.

Если вместо предложенных транзисторов КТ209К будут использованы другие, тогда придётся подобрать количество витков вторичной обмотки трансформатора. Это связано с разной величиной падения напряжения на p-n переходах у различных типов транзисторов.

Я испытывал эту схему на транзисторах КТ502 при неизменных параметрах трансформатора. Выходное напряжение при этом снизилось на вольт или около того.

Также нужно иметь в виду, что база-эмиттерные переходы транзисторов одновременно являются выпрямителями выходного напряжения

Поэтому, при выборе транзисторов, нужно обратить внимание на этот параметр. То есть, максимально-допустимое напряжение база-эмиттер должно превышать необходимое выходное напряжение преобразователя

Если генерация не возникает, проверьте фазировку всех катушек. Точками на схеме преобразователя (см. выше) отмечено начало каждой обмотки.

Чтобы не возникало путаницы при фазировке катушек кольцевого магнитопровода, примите за начало всех обмоток, например, все выводы выходящие снизу, а за конец всех обмоток, все выводы выходящие сверху.

Лучше литиевые батарейки

На рынке есть разные типы батареек, в том числе, и литиевые. Они представляют собой одиночные неперезаряжаемые гальванические элементы. В качестве анода производители в них используют литий. Кроме этого, могут применяться также разнообразные соединения лития с другими химическими элементами.

GP Lithium CR2016 5 шт.

Эти батарейки продаются в упаковке по 5 штук. Они отличаются форм-фактором CR2016. Используются такие изделия для обеспечения работы калькуляторов, часов и некоторой иной электроники. Батарейки такой серии имеют высокое качество. Они способны работать в весьма широком диапазоне температур: от -10 до +60 градусов по Цельсию.

Достоинства

• Доступность на рынке;
• Универсальность;
• Широкий диапазон рабочих температур;
• Простота хранения.

Недостатки

• Не очень высокая емкость;
• Относительно высокая цена.

Многие покупатели отмечают низкую емкость данных батареек. К тому ж некоторым пользователям не нужно все 5 источников питания в одной упаковке.

Energizer «Ultim Lithium», тип АА, 2 шт

Эти батарейки реализуются в упаковках по две штуки. Они имеют литиевый химический тип, фактор данных источников питания следующий: AA. Производство налажено на территории Сингапура. Размер одной батарейки такой: 15х15х50 мм. Несмотря на свою высокую емкость, вес товара не очень большой. Они примерно на 33% меньше, чем у алкалиновых батареек.

Достоинства

• Широкий рабочий диапазон температур;
• Длительный срок использования;
• Возможность эксплуатировать зимой на морозе;
• Оптимальное сочетание качества и цены.

Недостатки

Отсутствие во многих магазинах.

Определить, какие литиевые батарейки лучше, в настоящее время довольно сложно. Это обусловлено тем, что есть много их типов, а на надежность работы источников питания сильно влияют даже особенности их хранения. Считается, что данная пальчиковая батарейка от компании Energizer является наиболее качественной. Это связано с тем, что они могут эксплуатироваться на морозе до -40 градусов по Цельсию.

Лучшие будильники

D Saft Ls 33600CNRD с лепестковыми выводами

Эти батарейки французского производства реализуются в упаковках по одной штуке. Их уровень напряжения достигает 3,8 В., максимальная емкость составляет 17000 мАч. Форм фактор батарейки  — D. При изготовлении производитель использовал технологию Li-SOCl2. На этот товар не предусмотрен гарантийный срок использования.

Достоинства

• Высокая емкость;
• Универсальность;
• Значительное напряжение;
• Хорошее качество.

Недостатки

• Отсутствие в некоторых магазинах;
• Высокая цена.

Пользователи отмечают высокую емкость батареек. Именно этим и компенсируется их значительная цена. К тому же покупатели отмечают, что товары более известных брендов реализуют по намного более существенной для них цене.

Популярные бренды

Сейчас в розничной торговле можно встретить множество китайских аналогов популярных элементов питания, которые не всегда соответствуют заявленным характеристикам, но при этом подкупают доступной ценой.

Если вам необходим качественный экземпляр, то стоит обратиться к проверенным производителям.

Вот некоторые бренды, хорошо зарекомендовавшие себя в этой отрасли:

1. Duracell – обладают самой большей емкостью среди конкурентов и менее всего склонны разряжаться при простое. Стоимость у них высокая, но вполне оправдана впечатляющими параметрами.
2. Energizer – один из самых стабильных элементов питания, поддерживает номинальные значения основных метрик, на протяжении всего срока службы.
3. Sony – самое лучшее отношение цены и качества. Хорошие, но не впечатляющие характеристики.
4. Panasonic – «средний класс» в среде батареек, предсказуемое поведение, всегда полное соответствие заявленным характеристикам, доступная относительно топов стоимость.

Наилучшие фирмы-производители батарейки LR20

Компании «Energizer», а также «Duracell» по праву занимают лидирующее место в производстве данного типа изделий. Их дорогая цена всегда оправдывается отличным качеством элемента питания.

Многие бытовые приборы применяют батареи компании «Duracell». Главное их превосходство  — в сроке хранения. Он может достигать при правильном использовании до десяти лет.

Изделия LR20, обладая высокой мощностью, отлично применяются в игровых консолях, используются в портативных акустических системах, а также они незаменимы для множества детских игрушек.

Емкость этих аналогов значительно ниже, однако они тоже находят свое применение во многих устройствах благодаря удобству и качеству. Правда, сроком службы они не удивляют.

В России неплохо применяются батареи компании «КОСМОС» — сравнительно недорогие в отличие от других аналогов.
