Ni-Cd Никель-кадмиевые аккумуляторы
Данный вид аккумуляторов широко применяли несколько лет назад для различного инструмента. Такие источники в своей структуре содержат кадмий, который является тяжелым металлом и токсичен, но хорошо ведет себя на морозе и имеет не высокую стоимость.
Новые модели аккумуляторов раньше приходят в негодность, чем батареи выпущенные 20 лет назад. Но уровень технических характеристик присущий современным решениям намного выше, чем у их предшественников.
Ni-MH Никель-металлогидридные аккумуляторы
Такие батареи претерпели некоторые изменения по сравнению с Ni-Cd Никель-кадмиевыми. Избавились от токсичных металлов, стали легче по весу и теперь можно не боятся причинить вред окружающей среде при ликвидации таких аккумуляторов. Еще удалось повысить энергоемкость и уменьшить эффект памяти.
Li-Pol Литий-полимерный аккумуляторы
Вид этих аккумуляторов — улучшенная модернизация литий-ионных. Электролит был заменен полимерными материалами. Такие батареи установлены в смартфонах, планшетах, ноутбуках, цифровой фототехнике и др. Особенность таких источников энергии состоит в форме изготовления, она может быть очень тонкой, что позволяет поместить батарею в любой корпус. Главное преимущество литий-полимерных элементов питания в том, что они не имеют эффекта памяти и энергоемкие.
Щелочные аккумуляторы.
Широкое применение щелочные аккумуляторы нашли в бытовой технике. Известные модели таких батарей — тип ААА и АА. Они установлены в:
- детских игрушках
- портативных приборах
- карманных фонарях
- фото, видео аппаратуре
- аудио магнитофонах, плеерах и пр.
Щелочной электролит впервые нашел применение в химически активных источниках тока благодаря Вальдемару Джангнеру в 1899 году. С этого времени ученые разных стран вовлечены в разработку щелочных источников питания.
Принцип действия аккумуляторной батареи таков: при работе щелочного элемента происходит химическая реакция, при которой цинк окислившись выделяет гидроксид цинка, далее последний распадается на оксид цинка и воду. При этом происходит восстановление оксида марганца на катоде. Формула выглядит следующим образом:
| Таблица сравнения 4-х видов АКБ | ||||
| Вид аккумулятора | Ni-Cd | Ni-Mh | Щелочные АКБ | Li-Pol |
| Работа при низких температурах | + | + | + | — быстро теряет емкость |
| Цена | низкая | средняя | средняя | Высокая |
| Быстрая зарядка | + | + | — | + |
| Кол-во циклов разряда-заряда | 1000 | 300-500 | 300 | 1000-2000 |
| Токсичность | + | — | — | — |
| Эффект памяти | + | низкий | + | — |
| Саморазрядка | + | + | — | — |
Обычный аккумулятор оказывается сложной и в то же время простой вещью, если разобраться с ней. Прежде чем выбрать для авто элемент питания, стоит изучить нюансы, которые в последствии могут сыграют весомую роль в вашей жизни.
https://www.youtube.com/watch?v=Ip-BMxu8tZA
Типы батареек по размеру
Можно заметить, что размеры батареек тоже разные. По форме они бывают цилиндрическими и дисковыми. Первый вид более распространен. Существует классификация американская и европейская, которая нам привычнее.
В таблице приведем соотношение маркировки к диаметру, типу и виду батарей:
| Название по американской номенклатуре | Обиходное название | Высота изделия в мм | Ширина изделия в мм |
| А23 | Мини-мизинчиковая | 28,9 | 10,5 |
| АА | Пальчиковые. Широко применяются во многих приборах. Форма – цилиндрическая, тонкая. Возможна маркировка L – это значит, что элемент питания является щелочным | 50,5 | 14,5 |
| ААА | Мизинчиковая. Тонкая, цилиндрическая батарея, по размерам меньше пальчиковой, но используется в таких же устройствах (игрушки, фонари, часы) | 44,5 | 10,5 |
| АААА | Маленькая мизинчиковая. Очень редко встречается | 42,5 | 8,3 |
| С | Средняя. На данный момент редко используется. Цилиндрическая | 50 | 26,2 |
| D | Большая. В настоящее время мало применяется. Цилиндрическая, имеет вид бочонка | 61,5 | 34,2 |
| РР3 | Крона. Обладает самым высоким напряжением в 9V, квадратная. На данный момент почти не используется | 48,5 | 26,5 |
В зависимости от маркировки и номера на аккумуляторе можно с точностью сказать, подойдет вам этот элемент питания или нет. На большинстве указан состав электролита, то есть производитель не скрывает, солевая или щелочная это батарейка.
Размеры могут незначительно варьироваться на 1-2 мм. Это связано с тем, что изготовитель может поместить элемент питания в специальную защитную оболочку. Она защищает аккумулятор от последствий падений, негативных атмосферных явлений. На такой оболочке компании пишут основные данные, свою рекламу.
Существует еще особый вид батареек, который применяется в мелкой бытовой технике – дисковые, или таблеточные. Их тоже можно классифицировать в зависимости от модели, типа и размера. В основном они все литиевые и обладают напряжением 3V (CR2016, CR2450).
Популярные производители
Чтобы обеспечить максимальную продолжительность работы устройства после замены элемента питания, рекомендуется приобрести и установить в посадочное гнездо элемент питания одного из наиболее известных производителей.
Фирмы производящие качественные батареи этого типа:
| Аккумуляторы и батарейки этого производителя отличаются большим запасом электроэнергии, поэтому менять такие батарейки приходится значительно реже. | |
| Мне нравится15Не нравится1 | |
| Китайский бренд электротоваров выпускает и батарейки 23A 12v отличного качества. | |
| Мне нравится6Не нравится2 | |
| Батарейки этого производителя славятся продолжительной работой, безопасностью и равномерностью отдачи электроэнергии. | |
|
Мне нравится8Не нравится1 |
|
| Если есть желание поддержать отечественного производителя, то на прилавках магазинов следует искать батарейку 23A 12v, реализуемую под торговой маркой «Трофи». | |
| Мне нравится3Не нравится2 |
Итоговая таблица рейтинга
Varta 23А
14
Panasonic 23A
7
Camelion А23
4
Трофи A23
1
Аналоги мизинчиковой батарейки типа ААА
- 24A (ANSI/NEDA).
- R03.
- MN2400.
- LR03 (IEC).
- HP16 и micro.
- UM4.
- AM4.
Таким образом можно сделать замену одним из вышеперечисленных элементов.
Если желаете заменить 3 мизинчиковых батарейки ааа типа на пальчиковую, то вряд ли это удастся. По той простой причине что размеры будут разными. В устройство элемент не влезет. Но по напряжению все нормально.
Есть только один способ, это выполнить последовательное соединение трех элементов. Например, создать бумажный контейнер, поместить туда источники энергии и прикрепить два провода к плюсу и минусу. Дальше эти провода соблюдая полярность подвести к устройству.
Аналоги батарейки типа а23
- E23A,
- MN21,
- LRV08,
- 8LR23,
- GP23A,
- ANSI-1181A,
- V23GA
- 8LR932,
- K23A.
У каждого из этих элементов почти одинаковый срок службы и энергетическая емкость.
Батарейка а27 и а23 различия
По сути разница очевидна. Она заключается в размере источника энергии. Например 27 будет чуть тоньше чем 23. Это говорит о том, что она проработает меньше чем а23 из-за малой емкости.
В итоге лучше брать батарейку а23 алкалиновую напряжением 12 в так как работать она будет дольше.
Что нужно знать перед приобретением?
Перед покупкой обратите внимание на целостность упаковки она должна быть без вмятин и повреждений. Так же проверьте:
- Емкость.
- Напряжение.
- Срок хранения.
- Габариты.
- Процент саморазряда.
- Дату изготовления.
Кроме этого вы должны понимать где приобретаете батарейку а23. Если это рынок, то сами понимаете никакой гарантии что товар хороший здесь нет. Если радио магазин, то здесь уверенности в качестве больше.
Таким образом батарейка а23 на 12в обеспечит энергией ваше устройство на длительный срок.
Как подключить от 3В батарейки
Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

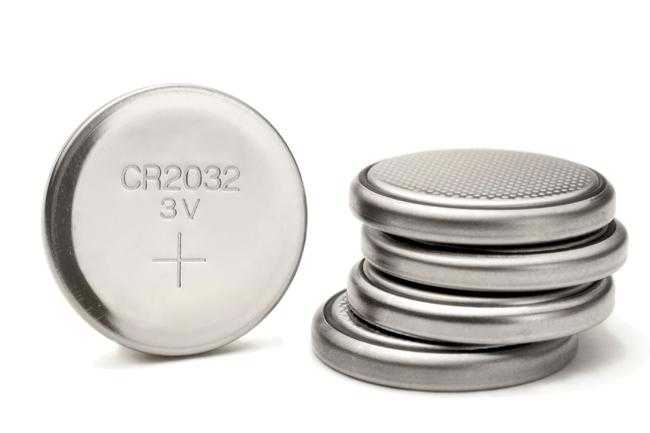

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод
Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.
Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:
- входное напряжение 2.7 – 5.5 В.
- максимальный выходной ток до 2.4 А.
- количество подключаемых LED от 1 до 5.
- частота преобразования от 0.8 до 1.6 МГц.
Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.
Виды и типоразмеры батареек на 12 вольт
В качестве основных элементов питания напряжением 12 вольт используются модели 23A и 27A. Такие батареи имеют цилиндрическую форму и отличаются между собой очень незначительно
Основные характеристики
| Параметр | A27 | A23 |
|---|---|---|
| Вид | Щелочная | Щелочная |
| Емкость, мАч | 20 | 40 |
| Напряжение, м | 12 | 12 |
| Форма | Цилиндрическая | Цилиндрическая |
| Высота, мм | 28.2 | 28.9 |
| Диаметр, мм | 8 | 10.3 |
| Масс, гр | 4.4 | 8 |
| Состоит из | 8 элементов LR632 | 8 элементов LR932 |
Как видно из данного сравнения, источник 27A имеет более компактные размеры, благодаря этому ее можно использовать в небольших устройствах, например, брелоках сигнализации.
Как получить 12 вольт из батареек своими руками?
Предположим, что у вас имеется элемент питания низкого напряжение, например, 3-9 в. Тогда придется воспользоваться специальным повышающем преобразователем. Его можно приобрести в радио магазине, либо сделать самостоятельно из отдельных деталей.
Рекомендуем прибор U002V. Он повышает вольтаж с 3 до 12в.
Можно выполнить последовательное соединение батареек номиналом 1,5 вольт. Потребуется таких 8 элементов. Можно взять типы АА, ААА или таблеточные. Либо 3-х вольтовые плоские типа CR2032, CR2016 или CR2025 в количестве 4 штуки. Либо источники энергии 2CR5, 4LR61 – 2 штуки.
В результате из простеньких батареек можно сделать серьезный энергетический резервуар на 12v.
Популярные производители батареек 12v
Для того чтобы максимально продлить работу электронных устройств на одной батарейке, рекомендуется приобрести и установить элемент питания известных производителей. На сегодняшний день наибольшей популярностью у покупателей пользуются следующие фирмы:
- Energizer – является мировым лидером в производстве элементов питания. Батарейки и аккумуляторы этой фирмы работают значительно дольше изделий других производителей, что особенно актуально при эксплуатации устройств, которые потребляют много электроэнергии.
- Duracell – продукция этой фирмы имеет повышенный срок службы. Производитель гарантирует сохранность заряда в течение 5 лет, при правильном хранении.
- Camelion – батареи от этого производителя отличаются хорошим качеством при относительно невысокой стоимости. Благодаря этим качествам элементы питания Camelion могут успешно использоваться в устройствах, потребляющих большое количество электроэнергии.
- Panasonic – элементы питания от этого производителя наиболее часто используются в брелоках сигнализации автомобиля. Также изделие обладает повышенным показателем силы тока и ёмкости, что позволяет запитать устройства, потребляющие большое количество электроэнергии.
- Космос – изделия отечественного производителя не отличаются по качеству от зарубежных аналогов. Продукция этой фирмы имеет очень плавные характеристики снижения напряжения во время эксплуатации, что позволяет пользоваться изделием длительное время, без снижения эффективности прибора.
- GP – двенадцативольтовые батареи этой фирмы стоят недорого, но качество изделий находится на очень достойном уровне. Щелочные элементы питания Gp отлично держат необходимое напряжение даже при значительных нагрузках, при этом, расход электроэнергии происходит плавно.
- Varta – Обладает повышенной ёмкостью. Модель power one p23ga от этого производителя имеет показатель 0,05 Ампер/час. Стоимость изделия немного выше батареек Gp и Космос, но благодаря тому, что при производстве изделия использовались современные материалы и технологии элементы гарантированно прослужат длительное время.
Продукция любого из представленных выше производителей может успешно использоваться в приборах, где необходим источник питания 12 вольт.
Как правильно пользоваться батарейкой
У любого элемента питания есть свой срок службы, и чтобы он проработал сколько положено, не испортив при этом питаемый электроприбор, важно придерживаться несложных правил:
- соблюдать полярность, вставляя в батарейный отсек;
- не разряжать нагрузкой большой мощности, что может вызвать перегрев. По этой же причине не допускается хранение элемента рядом с батареями и прочими нагревательными приборами, а также в местах, куда проникают прямые солнечные лучи. Корпус перегретого изделия может разгерметизироваться, и наружу вытечет электролит – «химия», способная навредить электроприбору. Худший исход сильного нагрева корпуса – возгорание;
- чтобы проработала дольше, рекомендуется не эксплуатировать батарею в условиях критически низких или высоких температур;
- если надо припаять контакты к корпусу – делать это следует быстро, используя особые флюсы, иначе высока вероятность перегрева;
- про запас батарейки брать смысла особого нет, даже с учетом малого саморазряда;
- если хранить, то в сухом темном месте при температуре от +15° до +20° C.
Надо понимать, что АГ12 – «одноразовая» батарейка, а не перезаряжаемый аккумулятор. А значит не стоит даже пытаться зарядить ее, что может закончиться взрывной разгерметизацией корпуса. Повышенная температура, как и выброс «химии», вредны для здоровья, а если поблизости есть легковозгораемые вещества, и вовсе может образоваться пожар. Даже если покупать оригинальную AG12, выпущенную известной компанией, стоит она недорого, а значит всякие эксперименты не оправданы.
Источник питания хоть и компактный, но в его корпусе есть «химия». Просто выбрасывать отработанную батарейку в мусор нельзя. Когда она попадет на свалку, со временем корпус проржавеет, и наружу выльется электролит, который сперва попадет в почву, а оттуда в грунтовые воды. Поэтому рекомендуется сдавать «севшие» элементы в специализированные приемные пункты, откуда их вывозят на дальнейшую переработку. К слову, порядка 98% компонентов можно использовать повторно.
Область применения
Батарейка A23 12v рассчитана на небольшую нагрузку, поэтому установить ее можно только в устройства, которые потребляют относительно небольшое количество электроэнергии. Еще одной особенностью является вольтаж батареи.
Если ее случайно установить вместо пальчикового элемента питания, то можно легко спалить электрическую схему. Учитывая эти особенности, батарейку можно применять в следующих устройствах, рассчитанных на напряжение 12v:
- Пультах сигнализаций.
- Беспроводных квартирных звонках.
- Детских игрушках на пультах управления.
Батарейка формата А23 может применяться и в других устройствах, где требуется генерация высокочастотного сигнала.

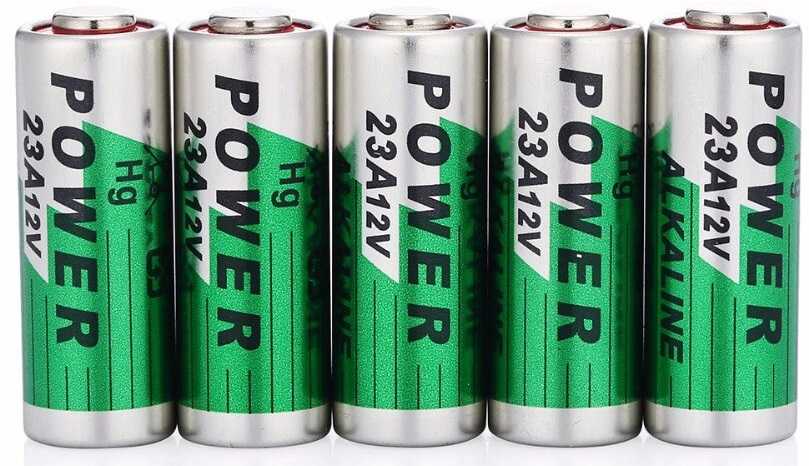

Характеристики для батарейки а23 12v
Этот химических источник энергии гальванического типа является щелочным. Внешне похож на батарейки АА и ААА, правда размер имеет другой. Так же можно встретить и марганцево-цинковые источники энергии этой модификации.
Параметры элемент питания а23:
- Высота 28,9 мм.
- Диаметр 10,3 мм.
Внутри данный источник питания состоит из плоских батареек типа LR932. Чтобы достичь напряжения в 12 вольт изготовителям пришлось установить их целых 8 штук.
Емкость 40-55 мАч.
Как видно из рисунка выше положительный электрод имеет выпуклость. Отрицательный выполнен в виде плоского диска. Так же элемент имеет надпись что в нем нет Меркурия и Кадмия. Кроме этого внимательный потребитель заметит значок зачеркнутой урны. Это говорит о том, что выбрасывать ее нельзя, а нужно сдавать в специальный приемный пункт.
По МЭК батарейка маркируется как 3LR50.
Форма: в виде цилиндра.
Страна производитель: Китай, Россия, Япония.
Рабочая температура от -20 до +50 градусов Цельсия.
