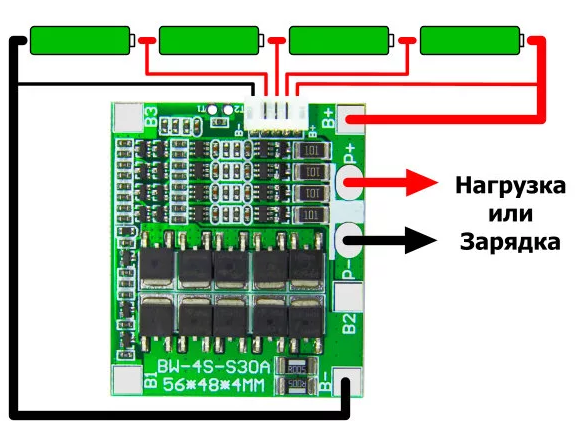

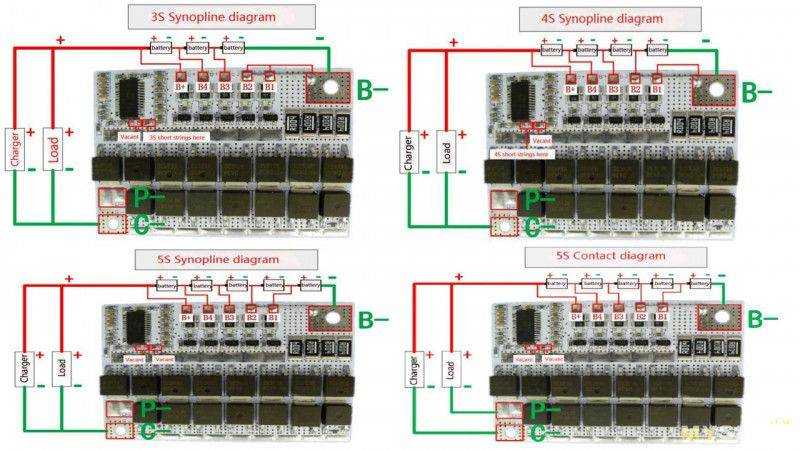

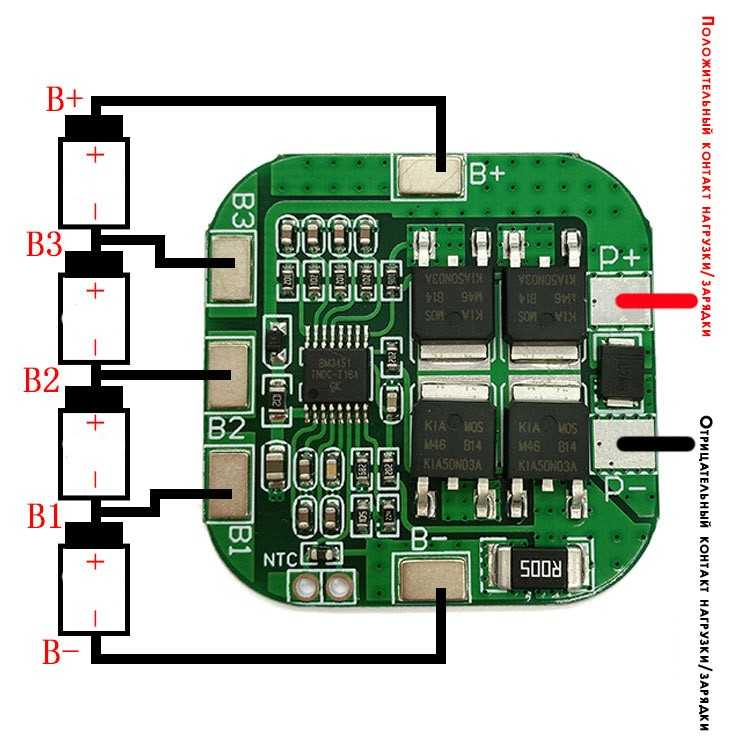

Как правильно подключать аккумуляторы с системой бмс

Схемы плат защиты литиевого аккумулятора

На рынке представлены следующие балансировочные платы фабричного изготовления:

1. Устройство на базе стабилизатора LM317 обеспечивает подачу на батареи напряжения 4,2 В. В конструкции предусмотрены регулировочные сопротивления, в процессе зарядки работает контрольный светодиод красного цвета. Для подключения устройства используется внешний блок питания, коммутация к портам USB не предусмотрена конструкцией.
2. Китайские производители массово выпускают балансировочные платы на основе стабилизатора ТР4056, которые дополнительно оснащены защитой от переполюсовки аккумуляторов. Устройство предназначено для подключения к портам USB, предусмотрен регулятор параметров зарядки. Оборудование в автоматическом режиме, при достижении заданной емкости производится плавное снижение силы зарядного тока. В конструкции предусмотрен штекер для установки дополнительного температурного сенсора.
3. Устройство на основе чипа NCP1835 отличается уменьшенными габаритами и универсальностью, допускается коммутация аккумуляторов с различными параметрами. Балансир обеспечивает зарядку сильно разряженных элементов путем подачи тока малой силы, предусмотрена защита от установки батареек (со звуковой индикацией). В конструкции модуля предусмотрен регулятор времени зарядки.
4. Узел на базе контроллера зарядки S8254AA, оснащенный дополнительной балансировкой для аккумуляторов 18650. Оборудование поддерживает защиту от переразрядки и перезарядки, имеется контроль над коротким замыканием. Платы на основе контроллера S8254AA не оснащаются лампами, отображающими статус зарядки. Поставщики выпускают аналогичный блок без балансира, изделие отличается применением гетинакса красного цвета. Детали с балансиром изготовлены на основе гетинакса темно-синего цвета.

В цепь включаются сопротивления, которые допускается заменить диодами 1N4007

При использовании диодов учитывается нагрев элементов при работе, при изготовлении монтажной платы принимают во внимание необходимость охлаждения узлов

Для регулировки требуется подать постоянное напряжение 5 В на входы устройства. В цепи предусмотрен резистор, изменяя значение сопротивления, необходимо добиться напряжения 4,2 В на колодках, предназначенных для установки литий-ионных аккумуляторов.

Для подачи питания в рабочем режиме используется трансформатор, напряжение равно суммарному значению подключенных аккумуляторов. На каждый элемент подается запас напряжения в пределах 0,15 В. Например, для зарядки 3 элементов требуется подвести напряжение 3*4,2+3*0,15=13,05 В.

Устройство обеспечивает зарядку батарей до момента достижения напряжения 4,2 В. После фиксации параметра включается стабилитрон, который активирует подачу питания через транзистор к балластным резисторам, имеющим сопротивление 4 Ом. В цепи предусматриваются контрольные светодиоды, которые включаются при подаче питания в балластную цепь.

Упрощенный блок на основе стабилитрона TL431A строится с использованием полупроводникового транзистора, удовлетворяющего параметрам зарядки. Поскольку элемент при работе нагревается, то необходимо предусмотреть охлаждение. В основе выбора типа радиатора лежит расчет по мощности.

Например, при напряжении 4,2 В и силе тока 0,5 А расчетная мощность составит 2,1 Вт. При увеличении параметров зарядки мощность возрастает, что вызывает сложности с теплоотводом. В конструкции используется 2 сопротивления, регулирующих пороговое значение напряжения.

Небольшие габариты устройств позволяют закрепить узлы на общей пластине. При монтаже нескольких балансиров требуется обеспечить изоляцию корпусов транзисторов (из-за подачи отрицательного питания от батареи).

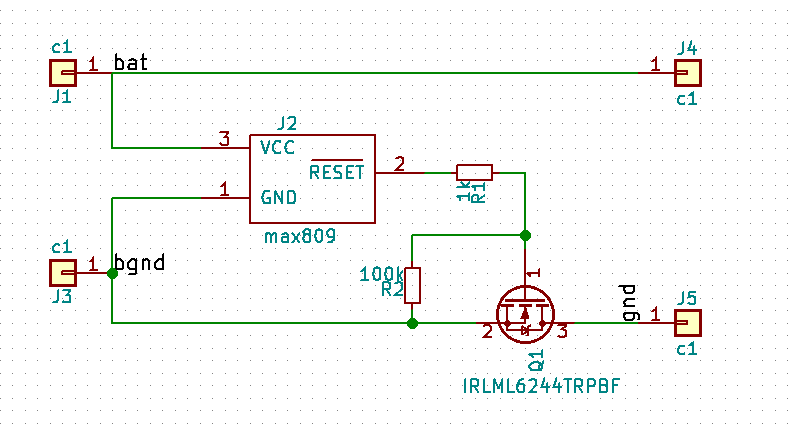

Составляем схему

Итак, компоненты мы выбрали. Схема получается совсем простая.

Резистор R1 необходим для ограничения скорости открытия транзистора и снижения нагрузки на управляющий каскад микросхемы. Резистор R2 необходим для защиты базы транзистора, а также для его надёжного закрытия при запуске схемы. Отметим, что резистор R2

даёт лишние 50 мкА потребления тока (при питании от 5 вольт), поэтому слаботочных схемах, когда прибор большую часть времени проводит в спящем режиме его лучшеисключить !

Печатная плата используется односторонняя и имеет размер всего 10х6 мм. Ширина силовых дорожек составляет 0.5мм, что вполне достаточно для тока 2А.

Разновидности балансиров – активные и пассивные

В общей сложности, активные и пассивные балансиры отличаются между собой в зависимости от принципа работы. Так, например, активный балансир для зарядки нормализует напряжение в элементах при зарядке. Суть следующая – когда одна банка полностью зарядится, балансир активирует подачу напряжения на другую банку, делая это до тех пор, пока все банки не будут равномерно заряжены. Моделисты пользуются зарядным устройством Imax B6, которое в режиме балансировки индивидуально диагностирует каждую банку.

А как работает балансир li ion аккумуляторов пассивного типа? Здесь все наоборот – выравнивание происходит при разрядке, когда ток проходит через группу резисторов. Преимущество заключается в отсутствии необходимости пользоваться внешним питанием. А благодаря использованию аналоговых элементов при сборке их точность значительно увеличивается.

Следовательно, алгоритм работы заряда батарей может отличаться между собой в зависимости от типа балансира.

Как работает балансировщик заряда аккумулятора?

Контроллер производит анализ напряжения и активируется, если оно повышается. Оснащение вычисляет усреднённый показатель и по спецшлейфам берёт данные от каждой отдельной АКБ. Когда напряжение на электронакопителе превосходит усреднённую цифру, контроллер подаёт сигнал на компенсацию нагрузки, если же оно ниже — элемент будет разгружаться. Данные действия завязаны на циклы заряда/разряда и с каждым циклом, напряжение всё больше доводится до средних показателей.

В случае если общее напряжение не повышается в течение 3-х часов, контроллер начинает подавать сигналы о том, что работа окончена и отключает датчики на накопителях. Однако контроль напряжения на этом не заканчивается, а продолжается. Датчики контроля напряжения устанавливают на все АКБ, а что касается конкретно подключения, то самым лучшим вариантом будет установка рядом с контактами, затем подсоединить «+» к «+», «-» к «-». После того, как установка была произведена должным образом, датчик будет мигать, а если сигнал отсутствует, то либо подключение выполнено не верно, либо батарея вышла из строя. Посредством COM-порта контроллер имеет возможность выводить данные каждого накопительного элемента на ПК. Помимо этого, контроллер оповещает о падении или повышении напряжения на компонентах системы.

Главные правила подзарядки аккумуляторов, каким током заряжать

  li-ion аккумуляторы имеют свои срок службы и рассчитаны на определенное количество циклов заряда-разряда.

Они способны  выдержать около 1000 циклов зарядки, после чего становятся непригодными для дальнейшего использования.

Поэтому, если вы хотите, чтобы ресурс на батарее сохранялся как можно дольше, рекомендуем вам следовать нескольким несложным правилам:

1. Всегда ставьте аккумулятор на зарядку, когда емкость батарей составляет 10-20% от заряда. Никогда не ждите полной разрядки.
2. Не спешите снимать полностью заряженный гаджет с зарядки. Оставьте его еще на 20-30 минут. За это время происходит зарядка малым током.
3. Всегда используйте только оригинальное зарядное устройство
4. Соблюдайте температурный режим. Заряжать аккумулятор нужно в помещении, при температуре выше +10 градусов.

При первой зарядке важно убедиться, что процесс происходит правильно. Сделать это совсем не сложно

Просто регулярно проверяйте температуру  устройства, АКБ, всех разъемов и проводов. Сильного нагревания элементов быть не должно, иначе это будет говорить о неисправности.

Защита по току

Есть несколько способов определения величины тока по линиям. Наиболее распространенным является шунт. Он фиксирует напряжение на резисторах, имеющее большую мощность и низкое сопротивление. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты. При проведении измерений, опираясь на эффект Холла, эти недостатки полностью устраняются, но это неизбежно приводит к удорожанию конструкции. Следовательно, наиболее популярным методом диагностики короткого замыкания на линиях является проверка напряжения, проседающего до полного нуля при коротком замыкании.

Благодаря современным контроллерам появляется возможность мгновенно измерить напряжение и предотвратить порчу как аккумулятора, так и питаемого устройства. Возможно использование шунта. Если BMS предназначается для высокоточных измерений, тут они не требуются. Все, что надо – это зафиксировать скачок напряжения выше предельного значения. При наступлении события автоматически срабатывает контроллер, отключая посредством транзисторов нагрузку.

Меры предосторожности при подключении

• соблюдать правила безопасности при работе с электрическим током, одевать резиновые перчатки;
• предупредить создание цепи прохождения электротока через человеческое тело;
• избегать коротких замыканий;
• не пренебрегать полярностью;
• к клеммам АКБ голыми руками не прикасаться;
• не собирать аккумуляторы, подключенные к нагрузкам (раздельно перепроверить каждый перед включением в цепь);
• зарядное устройство нужно отключить перед тем, как подключать батарею;
• применять инструменты с изолированными рукоятками;
• не пренебрегать параметрами тока АКБ и нагрузки перед тем, как воспользоваться блоком;
• соединительные контакты должны быть надежными и изолированными;
• сборку защитить изоляционным корпусом от попадания влаги;
• применять одинаковые аккумуляторы по параметрам, степени износа;
• перед тем, как воспользоваться сборкой, протестировать ее на предмет некорректного соединения клемм.

При исправлении ошибок первоначально отсоединяют нагрузку (зарядное устройство), затем только проводят переделку блока.

Параллельное и последовательное подключение TP4056

Платы TP4056 удобно встраивать для заряда литиевых аккумуляторов в различные самодельные устройства. Но такие устройства не всегда ограничивается только одним аккумулятором на 3.7 В, иногда требуется подключать целые аккумуляторные сборки на более высокое напряжение. При этом для заряда хочется использовать дешевые платы TP4056. Если посмотреть характеристики такой зарядной платы с защитой, то там четко написано, что она предназначена для заряда аккумулятора 3.7 В, т.е. представляет собой плату BMS 1S.

Параллельное соединение плат TP4056

Такие платы можно соединять параллельно и это приведет к увеличению тока заряда, а в случае соединения плат с защитой и к увеличению контролируемого тока разряда. При параллельном соединении TP4056 без защиты нужно соединять вместе одинаковые выводы плат. Такое соединение приведет к увеличению тока заряда кратно количеству соединенных плат, т.е. соединив таким способом две платы, мы получим ток заряда 2 А.

Платы с защитой подключаются практически также. Отличие заключается в том, что у них имеются контакты для подключения аккумуляторов и для подключения нагрузки. При параллельном соединении модулей TP4056 с защитой соединяются вводные контакты, контакты для подключения нагрузки, и контакты для подключения аккумуляторов. Такое соединение приводит не только к увеличению тока заряда, но и к увеличению тока разряда, кратно количеству установленных плат.

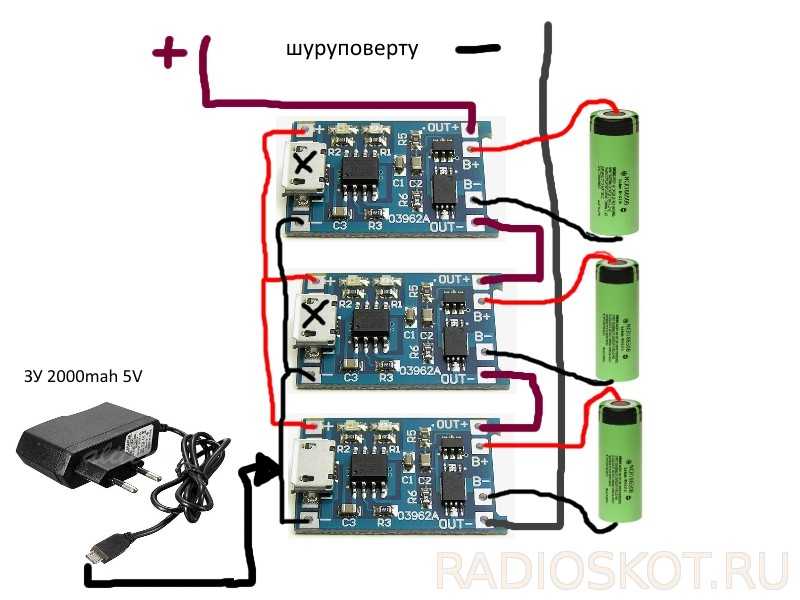

Последовательное соединение плат TP4056

При сборке литиевых аккумуляторных батарей на 8.4 В, 12.6 В и большее напряжение многие надеются использовать модули TP4056 с защитой для их контроля и зарядки напряжением 5 В. При последовательном соединении таких плат с защитой, действительно можно получить напряжение больше, чем на одном аккумуляторе, и при этом каждый аккумулятор будет защищен. Разъемы плат для входного напряжения при таком способе надеются соединять, как при параллельном соединении, т.е. объединять вместе все плюсовые вводы и соединять между собой все минусовые вводы. Но как только они будут соединены, модули будут работать неадекватно. Нормальная их работа возможна при условии, что платы не будут связаны между собой, кроме как выводными контактами при последовательном соединении.

Получается, что при последовательном соединении модулей TP4056 для их нормальной работы каждому таком модулю требуется отдельный источник питания для заряда конкретного аккумулятора, т.е. блоки питания должны быть с гальванической развязкой.

Для того, чтобы подключить все последовательно соединенные платы TP4056 к одному источнику питания и заряжать аккумуляторы, необходимо внедрить некоторые изменения в схему подключения. Нужно установить переключатель, который в момент переключения будет менять схему подключения с последовательной на параллельную. Только такой способ позволит заряжать все аккумуляторы в сборке от одного источника питания. Так для трех аккумуляторов, подключенных к последовательно соединенным платам TP4056 с защитой, потребуется тумблер с шестью выводами, т.е. с двумя перекидными контактами. Также это можно реализовать с помощью реле, которое автоматически будет переключать в режим заряда при подаче питающего напряжения.

В начальном положении при последовательном соединении трех аккумуляторов на выходе сборки будет 12.6 В при полностью заряженных аккумуляторах. После переключения тумблера связь между выводами плат разрывается, а вводные контакты плат соединяются последовательно. Теперь можно будет заряжать все аккумуляторы от одного источника 5 В. Каждый аккумулятор будет заряжаться независимо от других.

Для чего нужна BMS (основное назначение)

• Защита составляющих электронакопителя от повреждений.
• Продления срока службы АКБ.
• Поддержание агрегата в таких кондициях, при которых он в максимальной степени будет выполнять все поставленные перед ним задачи.

Вообще, понятие BMS — весьма широкое, поэтому оно распространяется практически на всё оборудование, обеспечивающее корректное функционирование АКБ. Это могут быть как простенькие платы защиты либо балансировки, так и более сложные микроконтроллерные приспособления.

То, что сейчас предлагают разработчики, можно условно выделить в 4 категории:

1. Балансиры.
2. Защитные устройства (по току и напряжению).
3. Платы, обеспечивающие подзарядку — они так же относятся к BMS-устройствам.
4. Сочетания приведённых вариантов (система может включать в себя даже все варианты сразу).

Что дает соединение аккумуляторов

Вследствие законов химии и физики, одна аккумуляторная ячейка не всегда удовлетворяет требованиям, предъявляемым к питанию потребителей. Обойти эту проблему можно путем параллельного или последовательного соединения АКБ.

Увеличение напряжения

Единичная аккумуляторная банка выдает напряжение, определяемое электрохимическими реакциями, проходящими внутри нее при заряде или разряде. Для наиболее распространенных типов выходной уровень при полной зарядке составляет:

1. Литий-ионный – 3,7 вольт.
2. Никель-кадмиевый – 1,38 вольт.
3. Свинцово-кислотный – 2,1 вольт.
4. Никель-металлогидридный – 1,25 вольт.

Во многих случаях этого недостаточно для нормальной работы запитываемой сети. Так, для нормальной работы мотоциклов требуется не менее 6 вольт, а для автомобилей – 12 вольт, а бывает 24 вольта. Единичный элемент выдать такое напряжение не может, поэтому для увеличения выходного уровня ячейки соединяют последовательно.

Увеличение емкости

Если не учитывать воздействие внешних факторов (температуру и т.п.), то емкость одной ячейки определяется:

• удельной емкостью (зависит от технологии изготовления);
• размерами АКБ.

Зачастую удобнее необходимую емкость получать не от одной банки больших габаритов, а от нескольких меньших по весу и размерам элементов. Например, целесообразно применять банки стандартных типоразмеров. Для этой цели их надо соединить параллельно. При этом их емкость складывается.

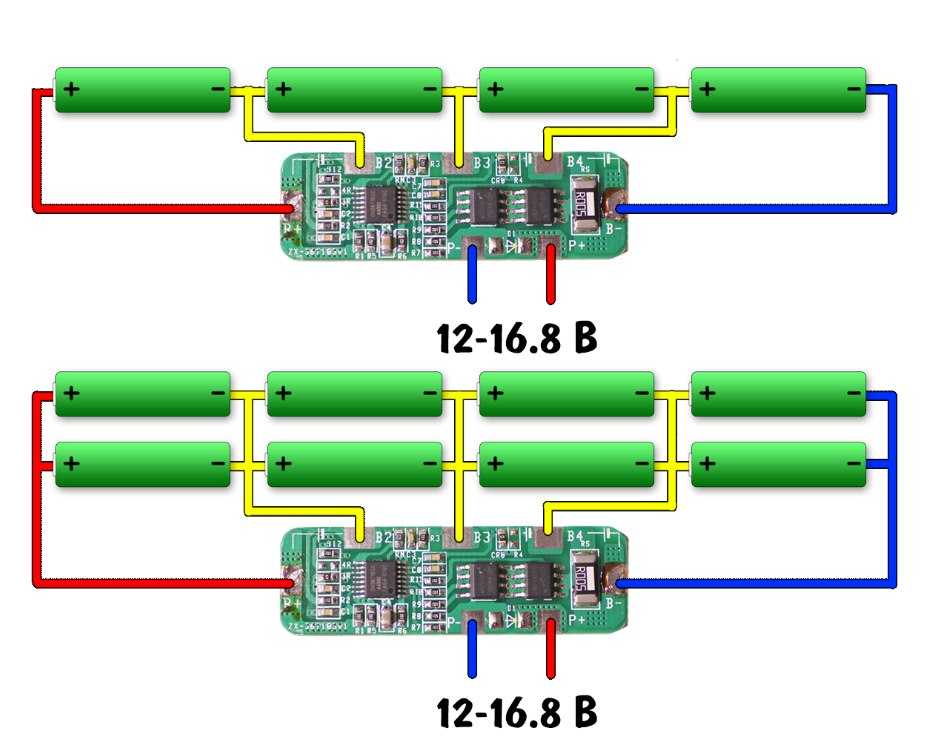

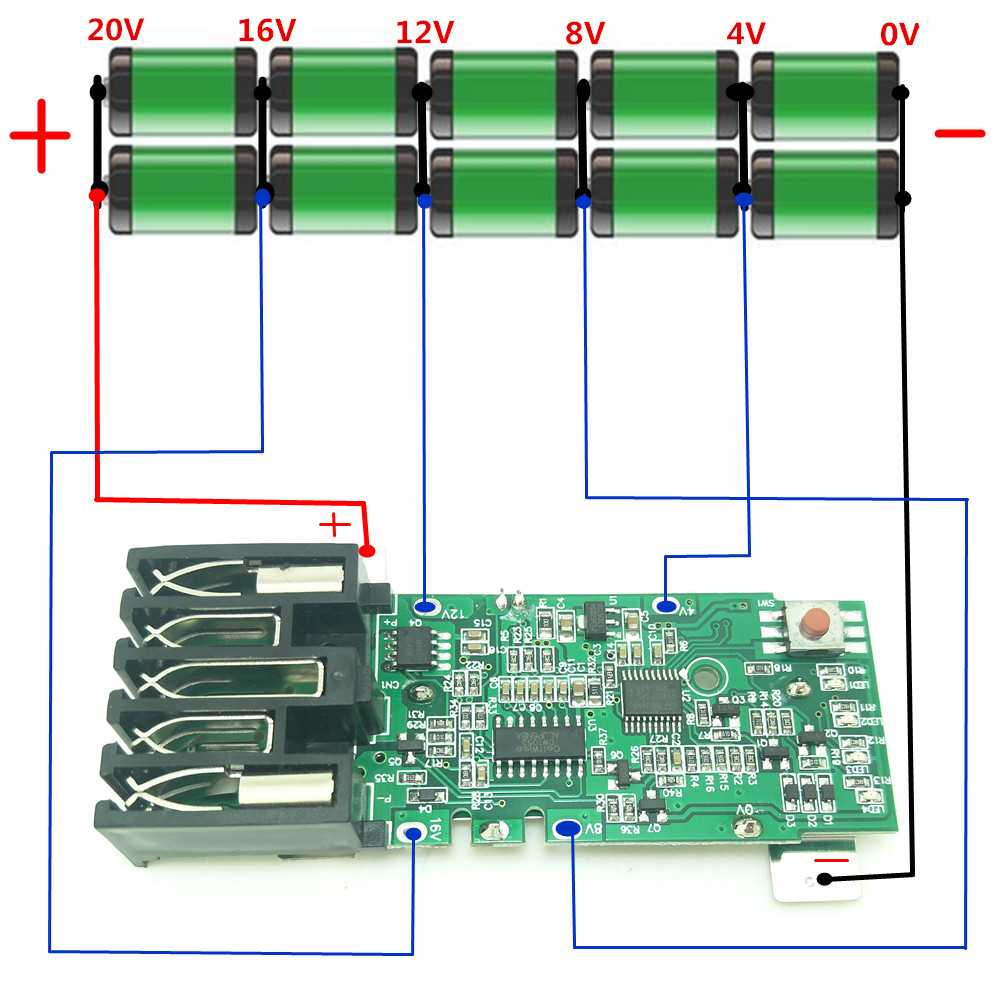

Есть два варианта соединения аккумуляторов, последовательное и параллельное.

Давайте рассмотрим как это нужно делать. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2. В основном батареи собирают последовательно-параллельно, а сами сборки служат для промежуточного или резервного хранения электроэнергии Известны и повсеместно применяются 3 варианта соединения отдельных аккумуляторов в батарею: последовательное, параллельное и смешанное или комбинированное. Последовательное соединение: При последовательном соединении элементов складываются и величины их внутренних сопротивлений. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке. Балансир включает стабилитрон TLA и транзистор односторонней прямой проводимости BDI 40 Отличные балансиры включены в схему зарядных устройств для литиевых аккумуляторов, которыми широко пользуются. Она будет определять напряжение на каждой ячейке и отключит всю сборку, если какая-то разрядится первой. MCP Микросхема позволяет создавать правильные зарядные устройства, к тому же она дешевле, чем раскрученная MAX Если разобрать аккумулятор от мобильного телефона, мы обнаружим внутри вот такое нехитрое устройство: Это и есть плата защиты аккумулятора. Данная схема полноценно реализует двухэтапный процесс заряда литиевых аккумуляторов — сначала зарядка постоянным током, затем переход к фазе стабилизации напряжения и плавное снижение тока практически до нуля.

Можно ли соединять АКБ разной емкости

Последовательно — нет. Дело в том, что от емкости зависит внутреннее сопротивление. Чем больше емкость, тем ниже сопротивление. В сборке образуется большая разница напряжения, и где-то оно может оказаться сильно выше предела, а где-то — намного ниже. При подключении зарядного устройства аккумулятор с меньшей емкостью зарядится быстрее и на нем будет избыток напряжения, что приведет к порче и потере емкости, в то время как аккумуляторы с большей емкостью так и не зарядятся до конца.

При подключении нагрузки произойдет обратная ситуация: маленький аккумулятор разрядится ниже допустимой границы (так называемый глубокий разряд), в результате потеряв часть своей емкости.

На вопрос о том, можно ли параллельно соединять аккумуляторы разной емкости, ответ — да

Но осторожно. Убедитесь, что напряжение на их клеммах равно

Если оно будет сильно отличаться, это может вызвать короткое замыкание либо порчу меньшего аккумулятора. Еще стоит учитывать, что клеммы конкретного аккумулятора могут не выдержать слишком сильный ток в течение длительного времени. Смотрите технические характеристики перед сборкой.

Как восстановить Li-ion АКБ

При полном выходе из строя батареи лучшее решение – утилизация, в ситуации крайней необходимости ее можно реанимировать различными способами:

Помещение АКБ в морозильник: резкая смена температуры в ряде случаев приводит к его временному запуску. В морозильной камере необходимо держать ее в течение 40–50 минут, после чего извлечь и незамедлительно подключить к зарядному устройству на 5 минут. Подождать разогрева батарейки до комнатной температуры и полностью зарядить.
Вскрытие АКБ и отсоединение защитной микросхемы

Процедура проводится крайне осторожно. Для начала необходимо измерить тестером напряжение на контактах (дальнейшие действия возможны только при нулевом показателе), отсоединить защитную плату, замерить показатели напряжения

Дальше подключить зарядное устройство к аккумулятору на 10–15 минут, установив такие показатели: 100 мА, 4,2 В. При перегреве батареи зарядку следует отсоединить. Как только она полностью зарядится, защитная схема возвращается на место.

Перед разбором посмотрите на дату выпуска li-ion аккумулятора. Если ему больше 3–4 лет, не стоит пытаться реанимировать его.

Итак, контроллер для литий-ионных батарей выполняет важную функцию – не позволяет напряжению вырасти до 4,2 В и понизиться до 2,75 В (оптимальное напряжение для АКБ на литии – 3,7 вольта). Сильная разрядка и повышенная зарядка приводят к выходу устройства из строя.

Рекомендации при эксплуатации для долговечной работы АКБ

Ни в коем случае нельзя допускать перегрева при длительной работе батарей. Потому что литии – активный щелочной металл. И вполне естественно, что при его нагреве может начаться реакция, которая приведет к воспламенению. Строго запрещается держать литий-ионные батарей вблизи открытого огня и нужно избегать прямых солнечных лучей. Особенно это касается смартфонов и ноутбуков.

Внимательно стоит относиться и к переохлаждению. Низкие температуры не так опасны и никаких страшных последствий они не вызовут. Зато снизят емкость батареи. Хранить литий ионные батареи лучше в заряженном состоянии, не допускать нарушения полярности при установке, замыкания контактов

Не нужно также разбирать аккумуляторный элемент. Это также небезопасно.

Модуль балансировки для 2S Li-ion аккумуляторов

Итак мы уже выбрали нужный нам модуль для заряда двух аккумуляторов, а как же теперь защитить эти аккумуляторы, так как сами эти платы не умеют это делать и распределять заряд между ними правильно. Для такого существуют специальные модули, называемые балансирами (http://alii.pub/65s7tv), эти платы умеют балансировать и контролировать во время заряда два последовательно подключённых аккумулятора на 3,7В, она также защищает от повышенного и пониженного напряжения на них и от короткого замыкания.

Модуль балансировки для 2S Li-ion аккумуляторов

Схема подключения платы балансира к двум аккумуляторам проста и показана ниже, к контактам P+ и P- подключается нагрузка, или же при заряде батареи какой-то из модулей заряда, например TP5100 или FM4256. Максимальный постоянный ток заряда данного балансира составляет 3А и пиковый до 5А но существуют и более мощные модули балансировки аккумуляторов 2S но здесь из приводить не буду так как подключение у них будет строится по такой же схеме.

Модуль балансировки для 2S Li-ion аккумуляторов

Модуль балансировки для 2S Li-ion аккумуляторов

В данной статье я собрал наиболее известные и популярные модули зарядки для двух Li-ion аккумуляторов 2S на 7,4В, разобрались как можно их подключить и использовать совместно с аккумуляторами типа 18650 или других типов на 3,7В используя плату балансировки и защиты, надеюсь данная статья Вам поможет при создании своих самоделок.

Забрать к себе:

Recommended Posts

То, что продаётся повсеместно, условно можно разделить на четыре категории: балансиры платы, обеспечивающие заряд да, они тоже считаются устройствами BMS те или иные комбинации вышеперечисленных вариантов, вплоть до объединения всего в одно устройство Чем функциональней и разветвлённей защита — тем больше ресурс работы вашего аккумулятора. Зарядка и балансировка Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Нельзя замыкать клеммы с разной полярностью как на самих аккумуляторах, так и на электродах , рекомендуется их залудить, либо произвести пайку до начала монтажа конструкции. Кстати, эти ножки очень хороши и в качестве именно ножек как ни странно : — упругие и совершенно не скользят.

Опасность перезаряда литиевых элементов

С литиевыми элементами нужно обращаться осторожно, поскольку в них сосредоточена большая энергия на малую площадь при полном заряде. Поэтому уже давно в продаже имеются защищенные Li-ion и Li-pol батарейки

Ещё в 1991 году компания Sony обратила внимание на взрывоопасность Li-ion элементов. В настоящее время все без исключения аккумуляторы наматываются с двухслойным сепаратором между пластинами, чтобы исключить риск внутреннего короткого замыкания

Все фирменные батарейки снабжены платой защиты на полевом транзисторе, которая отключает их в следующих случаях:

1. Аккумулятор чрезмерно разряжен — ниже 2,5 В.
2. Перезаряжен — свыше 4,2 В.
3. Подан слишком большой ток заряда — более 1С (С является ёмкостью аккумулятора в Ач).
4. Короткое замыкание.
5. Превышен ток нагрузки — более 5С.
6. Неправильная полярность при заряде.

Для дополнительной подстраховки служит термопредохранитель, размыкающий цепь при перегреве литиевого элемента свыше 90 °C.

Плата защиты литиевого аккумулятора

Литиевые аккумуляторы при перезарядке, нагревании могут загореться или взорваться. При проседании напряжения возникают трудности с зарядкой. Каждый случай нарушения режима ведет к безвозвратной потере емкости банки. Поэтому любая сборка из литиевых аккумуляторов содержит защитную плату.

Если используются незащищенные элементы, контроллер заряда-разряда устанавливается непременно. РСВ-плата предусмотрена , как обязательный элемент во всех аккумуляторов для бытовых приборов.

РСВ –платы и РСМ-модули не являются контроллерами, они не регулируют ток и напряжение. Их задача – разорвать цепь, если случилось короткое замыкание, перегрев. Модули допускают разряд до 2,5 В, что опасно. Все модули защиты китайские, продукция выпускается миллионами и вряд ли тестируется каждая микросхема. Это не полноценная защита, аварийная.

Для защиты используют платы заряда и защиты MBS, подбираемые по удвоенной токовой нагрузке, со встроенным балансиром. Платы зарядки и защиты литиевых аккумуляторов представляют контроллеры, которые обеспечивают 2 этапа процесса и обеспечивают нужные параметры. Непременным условием второго этапа зарядки является отключение питания при достижении максимального рабочего напряжения литиевого аккумулятора.

Упрощенные схемы балансиров

Упрощенный балансир для аккумуляторов обычно разрабатывается на основе TL431. Задача резисторов R1 и R2 заключается в поддержке стабильного напряжения. Если имеющийся тип батареи несовместим с имеющимися резисторами, для нее можно выбрать другие резисторы. От транзистора передается эталонное напряжение, после чего, ближе к границе требуемого тока система приступает к постепенному открыванию транзистора. Тем самым она предотвращает превышение заданного мастером напряжения. При минимальном увеличении подаваемого тока транзисторное напряжение быстро увеличится.

К категории упрощенных балансиров подходят практически любые PNP-транзисторы, предназначенные для работы в пределах установленных токов/напряжений. Если источник питания должен получить ток 500 миллиампер, мощность транзистора составит 2.1 вольта. Идентичный уровень потеряет транзистор, вследствие чего систему надо снабдить небольшой системой охлаждения. При одноамперном зарядном токе или превышении этого значения увеличивается мощность потерь. Следовательно, с каждым разом системе будет сложнее избавляться от чрезмерной тепловой энергии. При выборе делителя напряжения необходимо ориентироваться на предельную величину напряжения ограничения, которого надо добиться.

Балансировочная плата для литиевых аккумуляторов

Зачем нужен балансир при зарядке батареи? При последовательном соединении нескольких банок напряжение суммируется, и емкость батареи будет равна самой низкой, из всех элементов.

Чтобы не допустить перезаряда «ленивой» банки, ее нужно отключить от питания, как только на ней будет достигнуто зарядное напряжение. Это позволит другим элементам продолжить зарядку. Для выполнения контроля за равномерным зарядом служит балансир. Он должен быть включен в цепь с последовательным соединением элементов. Для параллельного соединения балансир не нужен, там уровень заряда распределяется равномерно, как в сообщающихся сосудах.

Плата балансира может быть выполнена отдельно или входить в общий защитный контур MBS для литиевых аккумуляторов. Называется сборка балансировочным шлейфом.

Целью внедрения схемы является недопущение перезаряда отдельных элементов. Если используется один и защищенный аккумулятор, в нем предусмотрен блок от перезаряда.

Плата защиты литиевого аккумулятора

Защитные платы для Li-ion или Li-pol аккумуляторов дополнительно защищают изделия от взрыва или воспламенения, происходящего из-за избытка газов при перезарядке. Следует учитывать, что регулярная эксплуатация недозаряженных элементов приводит к деградации катода и анода, что сокращает срок службы изделия.

Часть аккумуляторных банок оснащается платой защиты в заводских условиях. Для самодельных устройств и некоторых аккумуляторов потребуется монтаж дополнительного узла фабричного изготовления или собранного своими руками.

Схема платы балансировки литиевых аккумуляторов.

В конструкции всех литий-ионных или литий-полимерных банок предусмотрена защитная плата PCB или PCM. Устройство обеспечивает разрыв цепи при возникновении аварийной ситуации (например, короткого замыкания).

Защитный блок не оснащен регуляторами напряжения или силы тока, допускается разрядка элементов до 2,5 В и ниже (зависит от качества контроллера), что негативно влияет на рабочие характеристики аккумуляторов. Плата балансировки MBS устанавливается вместо защитного устройства, узел обеспечивает защиту от замыканий и равномерную зарядку элементов.
