Как правильно подключить ибп к компьютеру

Почему пищит бесперебойник

Все бесперебойники, помимо цветовой или аналоговой информации о своей работе, имеют ещё звуковую. Ведь большую часть времени питание в сети стабильное и пользователь может даже не вспомнить о существовании ИБП. А звуковыми сигналами блок питания сам напомнит о себе и нестандартной ситуации.

• Звуковой сигнал 4 раза подряд каждые 30 секунд означает, что в сети нет напряжения и питание компьютера осуществляется от резервного источника. Следует поторопиться с завершением работы.
• Звуковой сигнал каждую секунду непрерывно предупреждает о разряде батареи и по истечении установленного времени бесперебойник отключит ПК самостоятельно. Остаточное время до выключения от начала этого сигнала может установить пользователь. Время выставляют в секундах от 120 и более.
• Постоянный тональный сигнал предупреждает, что произошло выключение из-за перегрузки на одном или нескольких сетевых разъёмах. Либо аккумуляторная батарея нуждается в замене. Либо подключенное оборудование потребляет ток больше допустимого.
• Сигнал 1 раз в 4 секунды означает, что подключенный внешний аккумулятор разряжен.

Бывают и другие сигналы

Нужно просто понимать, что таким способом ИБП информирует пользователя об определённой ситуации, на которую стоит обратить внимание

2 POWERMAN ONLINE 1000 PLUS

Представленный в нашем рейтинге источник бесперебойного питания Online 1000 Plus, выпускаемый фирмой Powerman, относится к классу оборудования с двойным преобразованием энергии. Такая особенность позволяет прибору работать в самом широком диапазоне колебаний в сети напряжения (115-295 В), без необходимости задействовать энергию аккумуляторных батарей. Автономная работа оборудования в случае отключения электричества поддерживается за счет двух внешних аккумуляторных батарей (12 В) на протяжении максимально продолжительного времени.

Установка данной модели ИБП актуальна для профессионального оборудования, в том числе банковского, телекоммуникационного, медицинского и пр. Выбор этого бесперебойника для дома особо оправдан для защиты газового котла, имеющего современную микропроцессорную начинку, требовательную к качеству входного напряжения. После установки специального программного обеспечения, этот источник бесперебойного питания способен самостоятельно выполнить корректное завершение работы персонального компьютера в случае отключения света.

Рейтинг лучших моделей ИБП для компьютера

Источники бесперебойного питания являются необходимым устройством для ПК и бытовой техники, особенно если место вашего проживания отличается частым отключением электричества или скачками напряжения. Выбирая ИБП стоит ориентироваться на:

• стабильность работы;
• длительность и удобство эксплуатации;
• мощность;
• бесшумность;
• размеры и вес оборудования;
• соотношение цены и качества;
• производитель.

На основании этих параметров был составлен рейтинг бесперебойников для персональных компьютеров, который поможет при выборе данного оборудования.

Powercom IMD-1025AP

Интерактивный источник бесперебойного питания с выходной мощностью 615 Вт, что достаточно для завершения работы компьютера и периферии в течение 4 минут в случае отключения электропитания от сети. Модель оснащена встроенным ЖК-дисплеем оптимизирующим работу прибора и облегчающим его настройку. ИБП обладает оптимальным соотношением цена/качество.

Плюсы:

• выходная мощность;
• ЖК-дисплей;
• USB-порт;
• достаточное количество разъемов;
• легкая настройка.

Недостатки:

• габариты;
• громкие сигналы;
• выходные розетки только компьютерные.

APC Back-UPS 1100VA

Также, как и предыдущая модель, это устройство довольно надежно и долговечно. Несмотря на более высокую стоимость, чем у предшественника этого рейтинга, APC Back-UPS 1100VA не оснащен ЖК-дисплеем, вследствие чего усложняется контроль работы оборудования.

Однако наличие 4 разъемов подающих питание от батареи на ПК и периферию выгодно отличает эту модель от своих конкурентов. Мощность устройства составляет 660 Вт, что относит его моделям интерактивного типа и делает защиту оборудования от скачков напряжения более надежной.

На полную зарядку аккумуляторов понадобится порядка 8 часов, а это, согласитесь не очень быстро и не удовлетворяет некоторых пользователей.

К преимуществам стоит отнести:

• стоимость;
• выходная мощность;
• порт USB;
• количество выходных евроразъемов.

Минусы:

• длительная зарядка батарей;
• отсутствие дисплея.

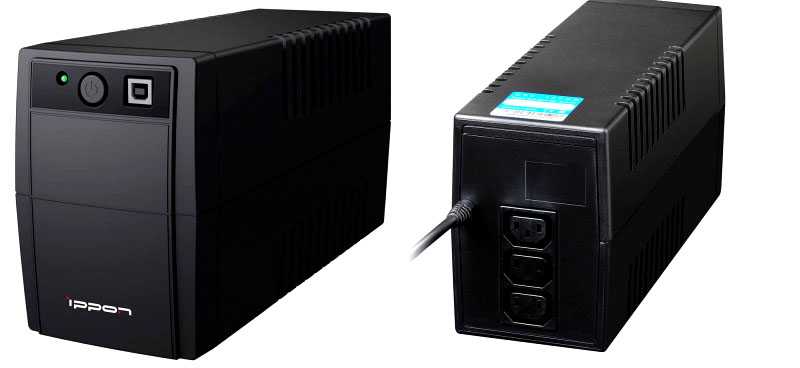

Ippon Back Basic 1050 IEC

Данная модель хоть и не обладает большим количеством разъемов, однако это компенсируется мощностью в 600 Вт, что позволяет корректно завершить работу и выключить компьютер в случае отключения электричества или скачков напряжения. В Ippon Back Basic 1050 IEC также нет дисплея, а информация о работе устройства отражается посредством светодиодов.

Время полной зарядки батарей составляет 6 часов, что совсем неплохо, особенно если учесть, что данная модель находится еще в доступном ценовом сегменте. Внешний вид устройства ничем не выделяется, а его вес составляет чуть больше 5 килограмм, что вызвано наличием емкостных батарей, которые можно заменять при необходимости.

Данная модель бесперебойника обладает звуковой сигнализацией, фильтром помех и стандартным набором защитных механизмов, от неприятных сюрпризов отечественной электросети. По отзывам пользователей Ippon Back Basic 1050 IEC характеризуется как достойный источник бесперебойного питания.

APC Back-UPS 650VA

Модель относиться к устройствам интерактивного типа, но его выходная мощность составляет всего 390 Вт, а выходные разъемы присутствуют в количестве 3 штук. Однако эти розетки относятся к типу EURO, что позволяет присоединить к ИБП не только компьютер, но и прочую бытовую технику, чувствительную к перепадам напряжения.

Полная восьмичасовая зарядка батарей и отсутствие ЖК-дисплея осложняет работу пользователя с устройством. Стоимость бесперебойника не соответствует таким низким характеристикам, что также является недостатком. Однако все минусы компенсируются высокой надежностью модели, которая обеспечила APC Back-UPS 650VA довольно длительный срок эксплуатации.

Плюсы оборудования:

• компактность;
• надежность;
• порт USB и выходные EURO-разъемы;
• бесшумность.

К недостаткам стоит отнести:

• малая выходная мощность;
• недостаточное количество выходных розеток;
• отсутствие ЖК-дисплея;
• стоимость;
• длительность зарядки.

Cyber Power UT650EI

Модель ИБП интерактивного типа с 4 выходными компьютерными разъемами, подающими питание от аккумулятора на подключенное оборудование. Выходная мощность составляет 360 Вт, что дает время работы от батареи порядка 3,5 минут. Данный бесперебойник не оснащен портом USB, что исключает подключение ПК для мониторинга состояния оборудования. Стоимость оборудования соответствует его функциональности.

Плюсы:

• доступная цена;
• надежность устройства;
• достаточная длительность работы от аккумулятора;
• количество выходных разъемов.

Минусы:

• низкая выходная мощность;
• выходные разъемы только компьютерные;
• отсутствие дисплея и разъема USB.

Как выбрать источник бесперебойного питания для газового котла?

В первую очередь при выборе ИБП для газового котла следует обратить внимание на следующие параметры: 1. Фазность – она должна соответствовать фазности как входной сети, так и нагрузки

В большинстве случаев газовые котлы рассчитаны на работу от однофазной сети 220–230 В. 2. Номинальная выходная мощность – рекомендуется подбирать ИБП с номиналом мощности, превышающим планируемую реальную нагрузку на 20–30 %, это поможет скомпенсировать возможные перегрузки. 3. Время работы в автономном режиме – нужно подбирать в соответствии с временем, требуемым для запуска резервного источника питания (например генератора) или устранения неисправности входной сети. Оно зависит от количества и емкости АКБ, а также от потребляемой мощности подключенного оборудования. 4. Конструкция корпуса – должна обеспечить максимально удобное расположение прибора. Следует заранее продумать размещение и способ крепления прибора. При расположении следует учитывать, чтобы между вентиляционными отверстиями на корпусе ИБП и ближайшей поверхностью было как минимум 20 см. Все это так же справедливо и при выборе ИБП для твердотопливных котлов. Главное, что нужно учитывать, не тип котла, а его характеристики, главная из которых – потребляемая мощность. Так же при выборе ИБП следует обратить внимание на следующие моменты: • Если в составе отопительной системы присутствуют циркуляционные насосы, обладающие высокими пусковыми токами, то следует выбирать ИБП исходя из значения их максимальной пусковой мощности, которая превышает номинальную минимум в 3 раза. • Для работы с котлом не подойдут ИБП для компьютеров, они просто не смогут обеспечить необходимую автономность. Так же в большинстве случаев данные приборы имеют на выходе модифицированную синусоиду (аппроксимированную), а для корректной работы котла нужна чистая синусоида. • ИБП со встроенными АКБ чаще всего подходят для систем, снабженных генератором для резервного питания, так как не обеспечивают большую автономность. Для большей автономности можно использовать подключенные внешние АКБ, расположенные в специальных шкафах, модулях, стеллажах. ИБП может быть оснащен функцией холодного старта, позволяющей запустить прибор при отсутствии входного напряжения за счет АКБ. Это позволит запустить отопление даже при отсутствующем питании от сети.

Принцип действия и конструкция ИБП

Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.

Состоит бесперебойник из следующих основных узлов:

• силовая коммутирующая система (байпас);
• зарядное устройство;
• преобразователь постоянного тока в переменный;
• управляющий орган;
• аккумулятор.

Внутренние компоненты

Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.

Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.

Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

Принципиальная схема

В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:

• резервные;
• интерактивные;
• двойного преобразования.

Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

 Резервные

Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.

Внешний вид компьютерного ибп

Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.

Для осветительных и обогревательных приборов форма сигнала не имеет значения.

Линейно-интерактивные

Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.

При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

Схема интерактивного ибп

Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.

Инверторные

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.

Внешний вид инверторного ибп

Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.

Типовые сигналы

Прежде чем решать, что делать, стоит внимательно прислушаться к издаваемым сигналам. В состав устройства входит специальный блок, который в зависимости от сложившей ситуации взаимодействует с пользователем посредством звуковых и световых сигналов. Они могут быть:

• Комбинированными или светозвуковыми. В этом случае бесперебойник пищит и мигает одновременно. Может быть задействовано несколько индикаторов или только один;
• Звуковыми. Характерный писк, треск и щелканье раздается в момент включения устройства и во время его работы;
• Световыми. Для оповещения пользователя используются индикаторы разного цвета. Если горит красная лампочка, то можно говорить о том, что батарея отключена или нуждается в замене. Зеленый индикатор сигнализирует о штатном режиме.

Учитывая, что ИБП чаще всего устанавливаются в местах с затрудненным обзором, световые индикаторы становятся неинформативными. Потребителя могут просто проигнорировать изменения светового сигнала. Это делает более востребованной звуковую индикацию, хорошо слышимую в любой ситуации.

Можно ли зарядить аккумулятор ИБП автомобильной зарядкой

Какими отличиями обладает зарядное устройство ИБП и можно ли его применять для зарядки автомобильного аккумулятора? Можно, если воспользоваться функцией постоянного тока. Тогда аккумулятор будет получать заряд долго, но зарядится полностью. Если воспользоваться постоянным напряжением, максимальное значение 13,8 В не позволит выполнить полную зарядку.

Точно также гелевый аккумулятор бесперебойника можно зарядить ЗУ от автомобильного АКБ. Но выставить нужно постоянный ток, равный 10 % от емкости. Примерное время накопления энергии около суток. Перезаряд гелевой батареи недопустим, необходимо снять ее с зарядки до достижения 14,4 В. Пред тем как зарядить аккумулятор ИБП зарядным устройством от автомобиля, нужно убедиться, что на корпусе устройства есть надпись rechargeable.

Зарядить автомобильный аккумулятор, используя ИБП можно, используя схему поочередного насыщения нескольких аккумуляторов, в схеме для газового котла. Тогда зарядное для автомобильного аккумулятора используется поочередно к накопителям, но тот прибор, что работает в паре с ИБП, не должен одновременно подзаряжаться.

На многочисленных форумах предлагают использовать ИПБ для зарядки автомобильного аккумулятора, выполнив электронную схему переключения своими руками

Важно чтобы была отсечка работы АКБ в схеме и подзарядкой. Если внешняя батарея одна, на время заряда автомобильным ЗУ защитный блок должен отключаться от потребителя должен отключаться

Пользователи советуют использовать в схеме ИБП автомобильную батарею б/у или восстановленную. Так можно продлить срок службы автомобильной АКБ и научиться управлять процессом зарядки ИБП своими руками.

Линейно-интерактивные

Модели Line interactive ups оснащены стабилизаторами, которые работают постоянно и обеспечивают редкое подключение аккумуляторов.

Устройство взаимодействует с сетью, контролируя амплитуду и форму сетевого напряжения.

При снижении или увеличении напряжения блок корректирует его величину, переключая отводы автотрансформатора. Таким путем поддерживается его номинальное значение. Если параметр выходит за допустимые пределы и диапазона переключений уже не хватает, ИБП переходит на резервное питание от батареи. Блок может отключаться от основного питания, когда поступает сигнал искаженной формы. Есть модели, которые корректируют форму напряжения без переключения на работу от АКБ.

Классы ИБП

Резервные ИБП:

Достоинства	Недостатки
— Компактность, малый вес, экономичность, относительная дешевизна.	— Отсутствует стабилизация выходного напряжения; — Неполная фильтрация сетевого напряжения от помех и выбросов; помехи, генерируемые нагрузкой пропускаются обратно в сеть; — Скачкообразное изменение напряжения, частоты и формы выходного напряжения при переходе на питание от батареи (время переключения >5 мс); — Прямоугольная форма выходного напряжения вместо синусоидальной.

ИБП резервного типа: нормальный режим работы (rectifier — выпрямитель, inverter — инвертор, SPD — фильтр питания, bypass — байпас).ИБП резервного типа: аварийный режим работыЛинейно-интерактивный ИБП: нормальная работа.Линейно-интерактивный ИБП: аварийный режим.Линейно-интерактивные ИБП:

Достоинства	Недостатки
— Компактность, экономичность; — Ступенчатая стабилизация входного напряжения; — Почти синусоидальная форма выходного напряжения; — Невысокая стоимость.	— Они дороже, чем резервные; — Отсутствие реальной изоляции нагрузки от сети распределения питания; — Отсутствие регулировки и стабилизации входной частоты; — Сравнительно слабая стабилизация выходного напряжения, особенно при переходных процессах или в случае пошагового изменения нагрузки; — Низкая эффективность при питании нелинейных нагрузок.

ИБП с дельта-преобразованием в штатном и автономном режимах.ИБП с дельта-преобразованием:

Достоинства

Недостатки

— Высокий КПД (при идеальных параметрах входного напряжения); — Высокий коэффициент мощности по входу (не требуется применение корректирующих фильтров).

— Повышенная сложность из-за применения двунаправленных инверторов и, соответственно, меньшая надежность; — Меньшая степень защиты нагрузки в нормальном режиме работы от резких изменений входного напряжения вследствие инерционности схемы обратной связи; — Отсутствие защиты нагрузки в нормальном режиме работы от отклонений частоты входного напряжения; — Отсутствие встроенной гальванической развязки между входом и выходом.

Линейно-интерактивный ИБП APC BR1000G дает на выходе не совсем чистую синусоиду, но такой аппроксимации достаточно для большинства устройств.системы с двойным преобразованиемИБП с двойным преобразованием отличает надежная защита нагрузки по электропитанию. ИБП с двойным преобразованием: аварийный режим, питание от батареи.ИБП с двойным преобразованием:

Достоинства	Недостатки
— Максимальная фильтрация сетевого напряжения от помех и выбросов; помехи, генерируемые нагрузкой, не пропускаются обратно в сеть; — Питание нагрузки «чистым» синусоидальным электропитанием, стабилизированным по величине, частоте и форме напряжения, при работе от сети и от батарей; — Переключение на батареи происходит мгновенно, при этом любые переходные процессы отсутствуют.	— Относительная сложность и более высокая стоимость; — Дополнительные энергозатраты на двойное преобразование напряжения, снижающие КПД; — Невысокий коэффициент мощности по входу (для его повышения требуется дополнительный элемент — THD-фильтр).

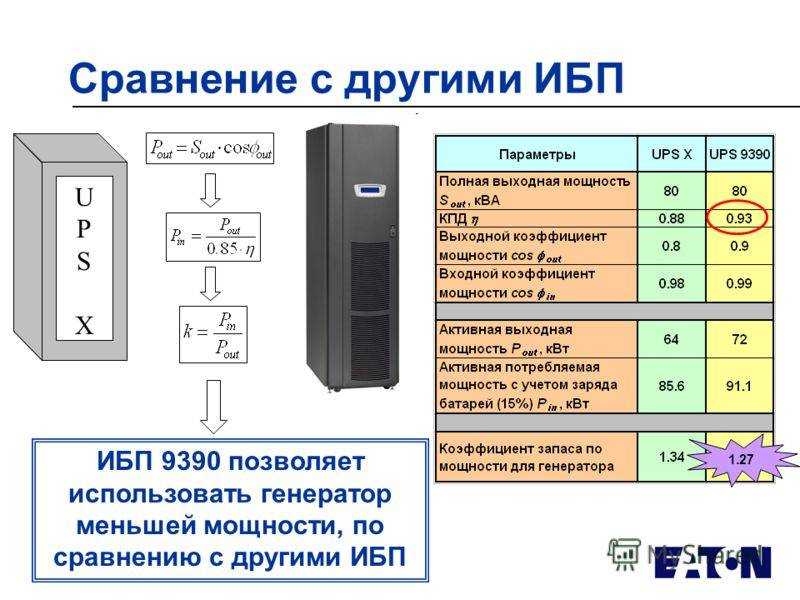

Краткое сравнение ИБП разных классов

	Резервные	Линейно-интерактивные	С двойным преобразованием
Мощность ИБП	менее 1,5 кВА	менее 4 кВА	не ограничена
Режим работы от сети
Стабилизация напряжения	нет	ступенчатая	полная
Стабилизация частоты	нет	Нет	есть
Фильтрация помех	слабая	средняя	максимальная
Батарейный режим
Частота переходов	частая	средняя	редкая
Время перехода на батареи	5-15 мс	2-6 мс	нет
Форма синусоиды	часто трапецеидальная	синусоидальная	синусоидальная
режим «байпас»	нет	нет	есть
гальваническая развязка	Нет	нет	возможна

• Класс VFI (Voltage & Frequency Independent) — выходные напряжение и частота ИБП не зависят от входных параметров.
• Класс VI (Voltage Independent) — выходная частота совпадает с входной, напряжение на выходе регулируется в заданных пределах.
• Класс VFD (Voltage & Frequency Dependent) — выходное напряжение и частота совпадают с входными.

Топология ИБП	Спецификация	Типовая мощность	Типовое применение
Резервный	Voltage & Frequency Dependent (VFD)	1500 ВА	Малый офис, домашние ПК и другие не критичные среды
Линейно-интерактивный	Voltage Independent (VI)	5000 ВА	Малый бизнес, веб-сайты, серверы подразделений
С двойным преобразованием	Voltage and Frequency Independent (VFI)	1000 кВА	Дата-центры

• S соответствует синусоидальному выходному напряжению с коэффициентом нелинейных искажений (КНИ) менее 8% как при линейной, так и при нелинейной нагрузке.
• X соответствует несинусоидальному сигналу с КНИ более 8% при нелинейной нагрузке.
• Y соответствует несинусоидальному сигналу при любой нагрузке, КНИ превышает установленные в IEC 61000-2-4 пределы.

Можно ли использовать автомобильный аккумулятор для ИБП?

А теперь мы подошли к сути вопроса. Как использовать стартерный АКБ для автомобиля в ИБП. Мой ИБП BACK-UPS 600I подходит под это идеально!

Самые первые ИБП от APC серии Back UPS заряжали аккумулятор как раз по принципу зарядки АКБ постоянным напряжением. Там стоит микроконтролер управления зарядкой АКБ. Расчётная ёмкость АКБ для моего ИБП 7 Ач. Ток заряда 350 миллиампер на начальном этапе. На конечном ток падает до 10 миллиампер (фактически до тока чуть-чуть больше тока саморазряда). Более новые ИБП-шки заряжают по-другому. Я тестил более новую модель Back-UPS CS 650 (хотел даже купить), но – эта железная скотина держит напряжение на уровне 13,7 вольт. При токе заряда свыше определённого параметра эта гадость высвечивает на передней панели значок Replace Battery.

ИБП APC backups-650

Его конечно тоже можно использовать с АКБ от автомобиля, но с АКБ большой ёмкости могут быть проблемы недозаряда. С ним придётся использовать внешнюю зарядку (этот вопрос я рассмотрю ниже, в разделе Практика). Да и напряжения 13,7 вольт недостаточно, чтобы зарядить АКБ на 100%. Поэтому мне такой UPS даром не нужен. А вот с моим ИБП BACK-UPS 600I можно использовать АКБ хоть 150 Ач. Да, при полной разрядке батареи заряжать током 350 миллиампер он её будет несколько суток. Но зато гарантированно зарядит на 100%. Но и из этого положения, чтобы сэкономить время, опять же можно выйти при помощи внешней зарядки.

Пошаговое подключение бесперебойника к ПК

Шнур устройства ИБП подключается непосредственно в сетевую розетку, при этом нельзя использовать удлинители или сетевые фильтры. Каждый прибор, независимо от производителя и модели, оснащен одним проводом питания и несколькими разъемами для бытовых устройств.

Сперва рекомендуется подключить его для зарядки встроенного аккумулятора. Когда аккумулятор будет полностью заряжен, необходимо вытащить ИБП из сети, затем можно присоединять компьютерное оборудование:

1. Провода системного блока и монитора вставьте в резервные разъемы бесперебойника. Также к этой группе розеток можно подключить те устройства, которые должны останавливать программы или сохранять данные. Для этого подойдут модемы или маршрутизаторы, обеспечивающие взаимодействие с облачным хранилищем или удаленным сервером.
2. Если источник бесперебойного питания предусматривает набор разъемов для стабилизации напряжения «SURGE ONLY», то можно подключить устройства, которые не требуют завершения программ, например звуковое оборудование, принтеры или даже лампу.
3. Подключите шнур бесперебойника к источнику питания напрямую и дождитесь, пока на устройстве отобразится световая индикация или звуковой сигнал, оповещающий о том, что ИБП готов к работе. Запустите компьютер обычным способом.

Иногда встречаются бесперебойники с розетками стандарта IEC 320, оснащенные контактами C13 пятиугольного вида. В этом случае понадобятся провода C14 для монитора и системного блока ПК или переходник на евророзетку.

Источники бесперебойного питания

При соблюдении же правил эксплуатации бесперебойника все его обслуживание сведется к своевременной замене аккумуляторов.

Если аккумулятор был полностью разряжен, ряд моделей бесперебойников в момент включения могут индицировать неисправность аккумулятора, однако по мере набора им заряда индикация прекратится. Павел Негробов. Их нагрузочная способность до 50 мА, 40 В. Контроллер активирует реле, когда сетевое напряжение отсутствует и если бесперебойник включен, то он будет работать как преобразователь напряжения.

Функционирует устройство следующим образом: Пусть входное напряжение В в норме. Схема кабеля B Когда пропадает внешнее питание отключили свет, например на линии Line Fail является высокий уровень.

Драйверы ключей Драйверы ключей, являются заказными микросхемами, выпускаемыми APC. Исходя из анализа схем ИБП, можно сделать вывод о том, что в чистом виде нельзя применить ни одну из рассмотренных схем, так как требуемое входное напряжение на контроллере — постоянное 24 В.

SW1 размещается на задней панели UPS рядом с выходными клеммами. Во вpемя pаботы в этом pежиме также пpоисходит заpядка аккумулятоpных батаpей UPS. Кольцо следует предварительно обмотать лакотканью, а затем намотать две обмотки по 10 витков провода диаметром 0,55…0,70 мм.

Кроме того, база транзистора Q46 соединена портом P0. Одновременно они более чувствительны к перезаряду, что может произойти при установке в ИБП батареи емкостью меньше, чем рассчитано. И на входе ИБП тоже должен потреблять переменный ток, поскольку он питается от той же электрической сети. Для формирования этого напряжения используется автогенератор, создающий импульсы, которые затем выпрямляются и сглаживаются рис. Для этого необходимо выключить SW1.

Для проверки этого подключите вольтметр к клеммам аккумулятора работающего ИБП и отключите его от розетки. Этот конденсатор установлен параллельно выходу UPS рис. Устройства подают соответствующие звуковые сигналы при пропадании входного напряжения, разрядке аккумуляторов и перегрузке. Эти микросхемы формируют сигналы для управления силовыми транзисторами инвертора. ЭДС, наводимая в этой обмотке, либо суммируется с сетевым напряжением, либо вычитается из него, в результате чего и происходит либо повышение, либо понижение выходного напряжения. IMD1500AP сгорел после установки наших АКБ. Ремонт ИБП Powercom

ИБП: как он устроен

ИБП — это устройство, которое обеспечивает бесперебойное питание компьютера до тех пор, пока вы не сможете безопасно выключить его или не включите питание. Это позволяет сохранить данные пользователя и защитить компоненты от повреждений, вызванных скачками напряжения.

Питание устройства осуществляется от встроенной перезаряжаемой батареи. Постоянный ток, вырабатываемый батареей, преобразуется в переменный ток 220 В с помощью инвертора. Этот принцип лежит в основе всех типов ИБП, независимо от дополнительных «прибамбасов».

Аккумулятор заряжается, когда ИБП подключен к сети. Устройства, подключенные к нему, работают напрямую без использования батареи. Как только напряжение в сети прерывается, все устройства переходят на работу от аккумулятора. Многие модели ИБП оснащены индикатором и звуковым сигналом, сигнализирующим о начале автономной работы.

Нет необходимости подключать к ИБП другие периферийные устройства — для корректного завершения работы Windows и выключения компьютера достаточно подключить системный блок и сам монитор, чтобы увидеть, что вы нажимаете на экране.

Итак, для чего нужен ИБП, мы выяснили. Давайте теперь рассмотрим 3 типа таких устройств, которые в настоящее время представлены на рынке.

Резервные бесперебойники

Самый простой и дешевый тип. Принцип работы не отличается от описанного выше: Все периферийные устройства и системный модуль потребляют энергию от сети, а при нехватке энергии переходят на аккумулятор. По статистике, эффективность этих устройств не превышает 60 %.

Этот принцип используется в большинстве ИБП, предназначенных для домашнего использования. Хотя они обеспечивают наименьшую защиту, эти устройства стоят недорого. Фильтрация низкокачественного сигнала может быть реализована лишь частично. Однако для бытовой электроники и этого достаточно.

Такой источник бесперебойного питания прекрасно работает в связке с компьютером, но не подходит для питания холодильников, насосов или котлов, поскольку не выдает на выходе синусоидальный сигнал. Такие системы ИБП, как правило, не очень мощные.

Установка и подключение ИБП для дома

Подключение не составляет особого труда. К каждому аппарату есть инструкция со схемой и рекомендациями подключения и установки. В любом случае на вход устройства подключается кабель сразу с выхода счетчика, а выход с ИБП — к сети дома. То есть, просто ИБП устанавливают в разрыв между счетчиком и домашней сетью. Поставить аппарат, если это не мешает, можно прямо в коридоре частного дома около счетчика, и все подключения сделать по наименьшему пути. Это самый простой вариант. Если теряется эстетика, придется ставить ИБП где не портит вид, а входной и выходной кабель вести к счетчику.

Важно! Будьте внимательны при работе около счетчика, чтобы не сорвать случайно пломбу. Иногда в схему включают еще бензиновый или дизельный генератор, который, разумеется, должен стоять отдельно в нежилом помещении или на улице

Нужен он, тогда, когда АКБ уже исчерпали свой заряд, а электроэнергию так и не подали. Генератор дополнительно даст энергию и зарядит аккумуляторы

Иногда в схему включают еще бензиновый или дизельный генератор, который, разумеется, должен стоять отдельно в нежилом помещении или на улице. Нужен он, тогда, когда АКБ уже исчерпали свой заряд, а электроэнергию так и не подали. Генератор дополнительно даст энергию и зарядит аккумуляторы.

Как выбрать ИБП для дома и дачи

Перед тем как выбирать это устройство, нужно посчитать потребляемую мощность вашей сети. Для этого берем мощность всех бытовых приборов, которые используются в доме и суммируем ее. К этому значению еще прибавляем 10—20 процентов, и получаем максимальную мощность. Например, у вас в доме: холодильник — 200 Вт, телевизор — 100 Вт, компьютер — 300 Вт, стиральная машина — 2500 Вт и утюг — 2000 Вт. Суммируем, и получаем значение в 5100 Вт (5,1 кВт). Накидываем 20% и получаем примерно 6 кВт. Вот на такую мощность и надо выбирать ИБП для дома. Понятно, что все приборы не могут быть включены одновременно, но лучше брать с запасом на будущее, да и номиналы на устройствах ИБП чаще всего завышены, чем на самом деле они могут дать.

Также немаловажным моментом выбора есть качество батарей. Они самое дорогое в этом устройстве, поэтому выбирать нужно известных брендов с гарантией и возможностью найти замену.

Внимание! Мощность указывается как на корпусе, так и в техпаспорте устройства

ИБП для газового котла

В принципе если у вас уже есть ИБП для всего дома, то покупать еще один для котла нет никакого смысла. Но. если первый вариант для вас не по карману, то можно купить ИБП отдельно для котла.

Выбирать стоит по критериям, описанным выше, единственное отличие — это мощность. Здесь можно брать ИБП подешевле. Обычно для котла мощности в 500 Вт (0,5 кВт) вполне достаточно, но лучше посмотреть в паспорт именно вашего устройства. Учитывать нужно не только потребление электроники котла, но и насосов тоже:

Выбор ИБП для компьютера.

Этот вид ИБП давно используется и получил немалую популярность.

Что можно учитывать при его выборе:

• известный бренд с возможностью замены батареи;
• достаточное количество розеток на выходе;
• звуковой сигнал при отключении внешней сети;
• максимально быстрая скорость переключения;
• время работы от аккумуляторов;
• выходная мощность.

Вообще, чем тяжелее блок, тем лучше. Берите именно тот, что весит больше, при одинаково указанных мощностях на корпусе.
