Бесперебойник для насоса отопления: ибп для циркуляционного, питание и аккумулятор

Конструктивные особенности и принцип работы ИБП

Применяются агрегаты для выполнения ряда работ:

автоматический переход на питание от аккумуляторов при перебоях подачи электроэнергии;
фильтрация помех при импульсной подаче питания;
при подаче постоянного напряжения в 12В преобразовывать ток в переменный в 220 В;
стабилизировать сетевое напряжение при появлении скачков.

Автоматический переход на питание от накопителей, преобразование и фильтрацию импульсных помех выполняют все приборы, а вот стабилизировать могут только ИБП с нужным блоком автоматики.

В продаже представлены несколько видов ИБП для насоса отопления:

Резервные. Предназначены для обеспечения насосов электроэнергией при отключении центральной подачи. Приборы оснащены преобразователем напряжения, которое превращает ток в переменный и повышает до 220 вольт. Стабилизатора нет, для устранения помех применяется пассивный фильтр.
Линейно-интерактивные. Оснащены стабилизатором, который преобразует напряжение с небольшим отличием от номинального, преобразователем и фильтром.
С двойным инвертированием. Это более прогрессивное оборудование, которое может выпрямлять сетевое напряжение с запасанием части энергии в конденсаторе батарей. Второй инвертор преобразует постоянный ток в переменный, таким образом агрегаты выполняют двойную функцию – при поступлении большого напряжения сохраняют излишки, при недостаточности обеспечения, расходуют накопленный резерв. Инверторы управляются микроконтроллером, кварцевый генератор которого обеспечивает точность напряжения и подаваемой частоты.

Как выбрать бесперебойник

Как советуют эксперты области электропитания, чтобы подобрать подходящий ИБП, надо ответить на три вопроса:

что в доме должно обязательно получать питание. Это может быть отдельный прибор, группа автоматов, фаза или весь большой дом. Отталкиваясь от этого определяется необходимая мощность оборудования;
время автономной работы. Чем дольше – тем более емкие потребуются аккумуляторы;
какое качество входящего напряжения. Бывает стабильное или некачественное, то есть ниже или выше нормы, а то и «скачущее». Учитывая этот момент, определяются с видом ИБП.

Если случаются небольшие скачки напряжения и требуется защита для маломощного прибора, подойдет наиболее простой вид

Когда источник бесперебойного питания подбирается для важного и мощного оборудования, понадобится что-то посерьезнее – модель с двойным преобразованием напряжения или online

Таблица средних значений мощности бытовых приборов.

Для отдельного прибора

Речь идет о моделях, обеспечивающих защиту приборам мощностью не более 900 Вт. Им под силу поддержать бесперебойную работу газового котла отопления и насосов, гонящих воду. Оптимальный выбор – online ИБП на 1000 ВА. Если сеть стабильная, а бюджет ограничен, подойдет и линейно-интерактивный вид.

Такие комплекты устанавливаются через вилку-розетку. Хорош будет ИБП для дачи, которая отапливается котлом. Если отопительный агрегат и насосы получают питание от распределительного щитка, ИБП подключают в разрыв его линии.

Для группы автоматов

Необходимо устройство, которое обеспечит бесперебойное питание системам и приборам, выведенным на отдельную группу автоматов. Это: отопительная система, часть освещения, холодильник, сигнализация, ворота и розетки, от которых питается телевизор, компьютер и прочая аналогичная техника.

Рекомендуемая мощность бесперебойника – 3 кВт. Для его подключения к электрощиту используют силовой кабель. Выход инвертора заводят на отдельные автоматы, которым требуется бесперебойное электропитание.

На фазу

Речь об источнике питания для одной фазы из трех, на которую приходится приоритетная нагрузка: водоснабжение (вместе с насосом), освещение, мощные бытовые приборы, розетки и т.д. Требуемая мощность – 5 – 6 кВт.

На весь дом

Нужен бесперебойник питающий дом по трем фазам. Устанавливают его сразу после вводного автомата. В ходе монтажа некоторые виды нагрузок рекомендуется подключать в обход ИБП: сауны, подогревы, резервное оборудование и пр.

Есть три рабочие конфигурации:

Промышленные трехфазные ИБП.

однофазная модель с автоматикой коммутации фаз. Основная фаза питается через инвертор, оставшиеся подсоединяются посредством контакторов. Линия, что идет через ИБП, переключается на аккумуляторы за 10 мс, другие две – за 100 мс;
online 3-в-1 (трехфазный вход и однофазный выход). Мощности всех фаз объединяются в одну, при этом стабилизируется напряжение. Хорошее решение, когда выделенные мощности не превышают 15 кВт;
если выделяется более 15 кВт, понадобится промышленный вид online ИБП, номинал которого находится в пределах 30 – 40 кВт и более.

2 POWERMAN ONLINE 1000 PLUS

Представленный в нашем рейтинге источник бесперебойного питания Online 1000 Plus, выпускаемый фирмой Powerman, относится к классу оборудования с двойным преобразованием энергии. Такая особенность позволяет прибору работать в самом широком диапазоне колебаний в сети напряжения (115-295 В), без необходимости задействовать энергию аккумуляторных батарей. Автономная работа оборудования в случае отключения электричества поддерживается за счет двух внешних аккумуляторных батарей (12 В) на протяжении максимально продолжительного времени.

Установка данной модели ИБП актуальна для профессионального оборудования, в том числе банковского, телекоммуникационного, медицинского и пр. Выбор этого бесперебойника для дома особо оправдан для защиты газового котла, имеющего современную микропроцессорную начинку, требовательную к качеству входного напряжения. После установки специального программного обеспечения, этот источник бесперебойного питания способен самостоятельно выполнить корректное завершение работы персонального компьютера в случае отключения света.

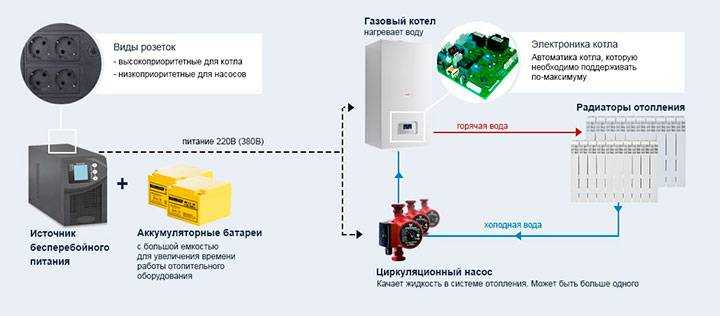

ИБП для циркуляционного насоса

В отопительной системе может быть один или несколько циркуляционных насосов. Они обеспечивают движение теплоносителя по трубам и радиаторам. При этом теплоноситель (вода) обеспечивает постоянный перенос тепла от газового котла к радиаторам, и остывшей воды обратно к системе подогрева.

Циркуляционный насос позволяет избежать застаивания воды в системе, что может привести к серьёзной аварии. Поэтому источником аварийного питания должна быть оборудована любая отопительная система.

Виды ИБП и принцип их функционирования

По своей конструкции и принципу работы блоки аварийного питания можно разделить на следующие группы:

Резервные источники питания;
Линейно-интерактивные устройства;
Блоки двойного преобразования.

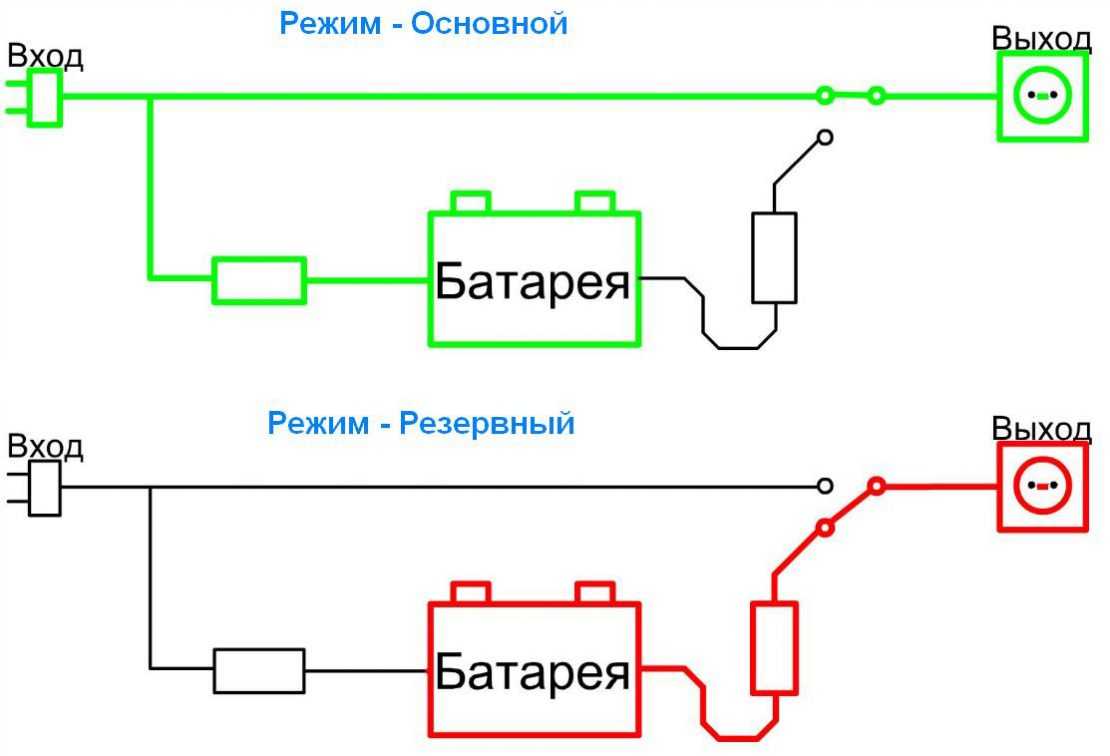

Резервные ИБП

Блок питания резервного типа относится к наиболее простым устройствам. Он состоит из следующих узлов:

Пассивный фильтр подавления сетевых помех;
Аккумуляторная батарея;
Инвертор-преобразователь;
Плата контроля и управления.

Если плата контроля определяет, что напряжение сети соответствует норме с учётом допустимых отклонений, то потребитель получает электропитание напрямую от сети. Как только девиация напряжения выйдет за пределы допуска, электроника переключает нагрузку на питание от аккумулятора.

Напряжение, снимаемое с батареи, поступает на простой инвертор, где преобразуется в 220 В. Предварительно напряжение сети проходит через индуктивно-ёмкостный фильтр, который позволяет блокировать большую часть импульсных высокочастотных помех и одиночные короткие выбросы напряжения.

Форма тока на выходе резервного источника отличается от ровной синусоиды и имеет ступенчатую форму. Обычно в системах отопления используются асинхронные электродвигатели, которым для корректной работы требуется гладкая синусоида, поэтому резервные источники питания не рекомендуется применять в системах автономных газовых котлов.

К достоинствам таких устройств можно отнести низкую стоимость и бесшумность в работе.

Недостатки:

Искажённая синусоида;
Большое время переключения;
Узкий диапазон входного напряжения;
Отсутствие коррекции напряжения и частоты.

Линейно-интерактивный источник питания

Линейно-интерактивный бесперебойник для насоса отопления имеет более сложную конструкцию. Схема такого блока питания выполнена на тех же узлах, которые имеются у резервного источника, кроме того, в линейно-интерактивных устройствах предусмотрен ступенчатый стабилизатор напряжения сети, обычно выполненный на трансформаторе с переключаемыми обмотками. Такая схема позволяет расширить диапазон напряжения на входе устройства. Но основные недостатки резервного блока остаются.

Только в некоторых моделях используются схемные решения, позволяющие получить на выходе не аппроксимированную синусоиду, а нормальный сигнал. Поэтому выбирая линейно-интерактивный блок аварийного питания, следует уточнить можно ли его использовать для подключения насоса. Время переключения на резервный режим у таких блоков значительно меньше, чем у резервных источников, но и КПД значительно ниже.

ИБП двойного преобразования

Верхнюю строчку рейтинга аварийных источников питания для насосов отопительных систем занимают ИБП двойного преобразования. По конструкции они принципиально отличаются от других типов резервных источников.

При отключении сети питание начинает практически мгновенно поступать от аккумуляторной батареи, поскольку она постоянно подключена на вход второго инвертора. В этом инверторе происходит процесс обратного преобразования постоянного напряжения в переменное с величиной соответствующей напряжению сети.

Инверторные преобразователи идеально подходят для питания циркуляционных насосов, а так же любой техники, где используются электродвигатели асинхронного типа.

Они обладают рядом несомненных достоинств:

Отсутствие времени переключения на батарейное питание;
Возможность коррекции напряжения и частоты;
Неискажённая форма напряжения (ровная синусоида);
Хороший КПД.

Применение ИБП для насоса отопления, выполненного по схеме с двойным преобразованием, можно считать оптимальным вариантом. Самый серьёзный недостаток такого прибора не имеет отношения к электрическим параметрам – это высокая цена. Кроме того элементы схемы, особенно мощные транзисторы инвертора, сильно нагреваются, что требует применения вентилятора. Отсюда небольшой шум при работе.

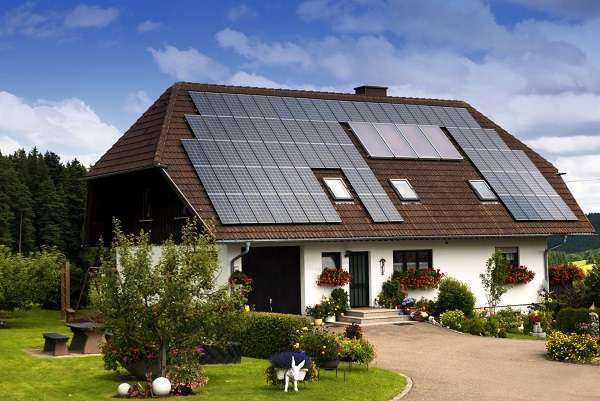

Альтернативная энергетика

Сюда относятся солнечные панели и ветрогенераторы. Альтернативная энергетика может стать хорошим вариантом для частного дома. Во-первых, место на крыше дома или на участке для установки оборудования можно всегда найти. Во-вторых, стоимость производства энергии равна нулю, т. е., не считая периодического несложного обслуживания, никаких затрат на электроэнергию владелец загородной недвижимости не понесет. Шум в процессе работы отсутствует. Но у данных систем есть и свои минусы:

Малая мощность. Накопленная энергия позволит обеспечить резервное, аварийное электроснабжение дома, но не стоит рассчитывать на питание всех потребителей – особенно мощных.
Зависимость от погодных факторов. Отсутствие солнечного света или ветра сразу же ограничивает возможности альтернативной энергетики – при плохих погодных условиях остается пользоваться лишь резервом, накопленном в аккумуляторах.
Высокая стоимость. Солнечные панели и ветрогенераторы стоят дорого, и не каждый владелец загородного дома сможет себе позволить их покупку. Установка и пуско-наладочные работы тоже потребуют финансовых затрат.

Стильный SVEN RT-1000 с «умной» зарядкой

Бесперебойник инверторного типа известного финского бренда оценят поклонники высокого качества и стиля: на небольшом ярком дисплее отображается индикация режима работы, ошибки, уровня заряда АКБ, вольтаж и нагрузки. На панели управления всего две кнопки: включения питания и звуковой сигнализации. Несъемный сетевой кабель, провода для подключения к батарее и две розетки для евровилок выведены на заднюю стенку.

Основные отличия модели – функция «автостарта», которая автоматически переключит устройство на питание от сети при включении электричества, и «умная» зарядка с режимом «тренировки». При подключении 12-вольтного АКБ емкостью 50 Ач газовый котел и другое оборудование будут работать от 40 минут до 3 часов в зависимости от нагрузки. Если свет отключают надолго, можно установить батарею емкостью до 200 Ач – время увеличится до 4,5 и 15 часов при частичной и полной нагрузке.

ИБП мощностью 600 Вт можно порекомендовать для подключения отопительного оборудования в коттедже. Работает достаточно тихо, звук отключается просто.

Алгоритм выбора источника аварийного питания для насоса

По документации на насос смотрим его максимальный режим потребления. Даже если он сейчас установлен не на самом высоком уровне, совсем не факт, что его не придется установить на максимум в будущем. Например, Grundfos UPS 25-40 180 может использоваться в 3-х режимах: 25, 35 и 45 Вт. Для определения необходимой мощности ИБП используем 45 Вт.
Учитываем пусковые токи насоса, т.е. увеличение мощности в момент включения. При условии, что в системе используется не один насос, максимальную мощность системы надо считать как сумму пусковых мощностей всех используемых насосов. Например, про уже упомянутый циркуляционный насос Grundfos UPS 25-40 180 известно, что он принадлежит к B классу энергоэффективности. Соответственно, в момент включения он потребует 45 Вт * 5 = 225 Вт.
Учитываем запас по мощности в 15-20 %. Т.е. искомая предварительная цифра: 225 Вт * 1,2 = 270 Вт.
Из имеющегося ряда подходящих ИБП выбираем тот, мощность которого максимально близка к полученной цифре, но не меньше ее. В нашем случае подойдет бесперебойник с мощностью 300 Вт. Понимаем, что «повесить» на него что-то еще из электроприборов уже не получится.
Далее необходимо выбрать внешние аккумуляторы, исходя из номинальной мощности насоса и требуемого времени автономии (в связи с краткостью пусковых режимов, их мощность не учитывается). Если известна периодичность работы насоса, например, он работает 40 минут в час и этого достаточно для поддержания комфортного тепла в доме, можем учесть и это обстоятельство. Только нужно не забыть, что такой учет возможен для самой низкой возможной температуры в вашей местности. Учесть этот фактор мы сможем пересчетом времени автономной номинальной мощности с коэффициентом 2/3 (40/60 минут).

Разные модели ИБП одинаковой мощности имеют каждый свое количество аккумуляторов в батарейном комплекте, поэтому приходится, если вариантов несколько, просчитывать каждый из них отдельно. Проще всего подбор батарейного комплекта сделать при помощи консультанта, но примерно можно сориентироваться и самостоятельно по таблицам автономии, приведенным в описании каждого ИБП у нас на сайте.

Delta

Delta с 2001 года специализируется на производстве аккумуляторных батарей для бесперебойников. В ассортименте фирмы также есть ИБП, солнечные модули, шкафы для установки батарей. Продукция производится на китайских заводах VISION под контролем российских инженеров.

Особенности продукции

Ассортимент насчитывает 11 линеек аккумуляторов с разными характеристиками. Из них для использования в ИБП газовых котлов по своей емкости подходят 9 серий:

DTM. AGM с диапазоном емкостей 0,8-200 А*ч и напряжением 6 или 12 В. Срок службы 6 и 10 лет;
DTM L. AGM с диапазоном емкостей 33-230 А*ч и напряжением 12 В. Срок службы 10 лет;
DTM I. AGM емкостью 33-250 А*ч и напряжением 12 В. Срок службы 10 или 12 лет. Отличительная особенность – ЖК дисплей со статусом работы изделия;
HR. AGM емкостью 4,5-100 А*ч и напряжением 6 или 12 В. Срок службы 8 или 12 лет;
HRL и HRL-X. AGM емкость 7,2-140 А*ч и напряжением 6 или 12 В. Срок службы 12 лет. Серии с повышенной надежностью;
FT-M. AGM емкостью 50-180 А*ч и напряжением 12 В. Срок службы 10 или 12 лет;
GEL. AGM+GEL емкостью 15-200 А*ч и напряжением 12 В. Срок службы 10 или 12 лет;
GX. GEL емкостью 12-230 А*ч и напряжением 6 или 12 В. Срок службы 15 лет.

Продукцию компании Delta часто подделывают

Обратите внимание на черный список магазинов, которые выдают себя за партнеров или представителей этой ТМ, не являясь ими

Характеристики	DTM 1240 L	DTM 1275 L	DTM 12100 L
Технология	AGM
Напряжение, В	12
Емкость, А*ч	40	75	100
Масса, кг	14	23	29
Срок службы, лет	10
Примерная цена, руб.	8400	13300	16200

Вывод: АКБ Delta являются хорошей альтернативой более известным брендам. Торговая марка активно развивается в РФ и имеет достойную репутацию. Это тот же Китай, но дешевле аналогов за счет менее агрессивного маркетинга. При покупке нужно быть внимательным и проверять продавца в стоп-листе на официальном сайте, потому что часто встречается контрафакт. Ни в коем случае не покупать на рынке!

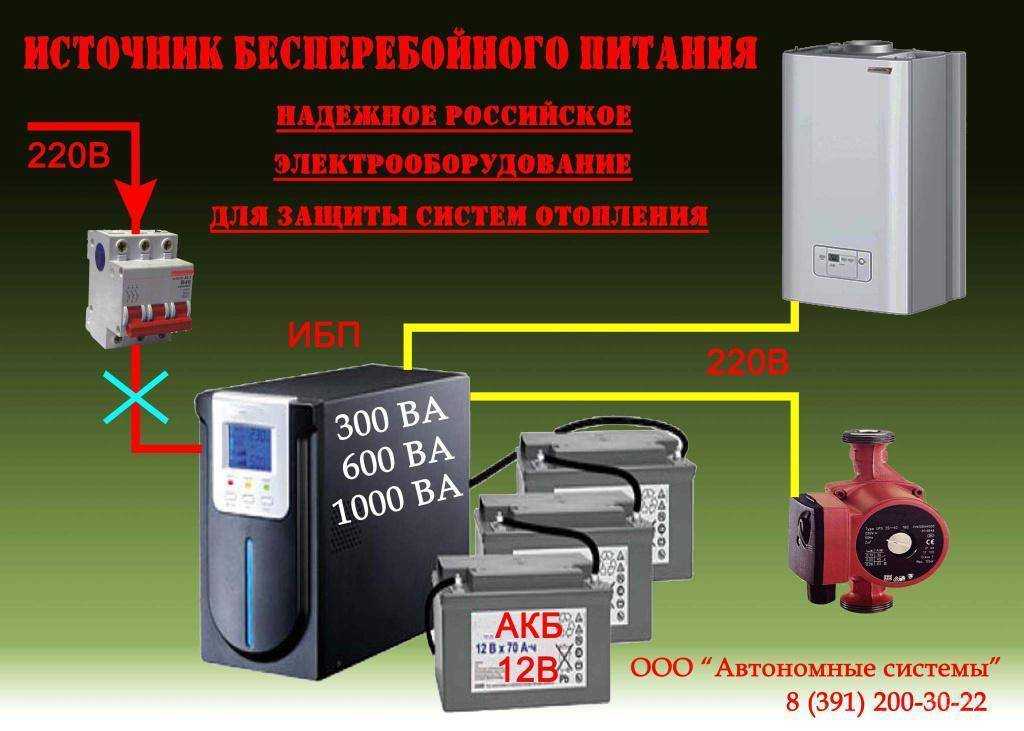

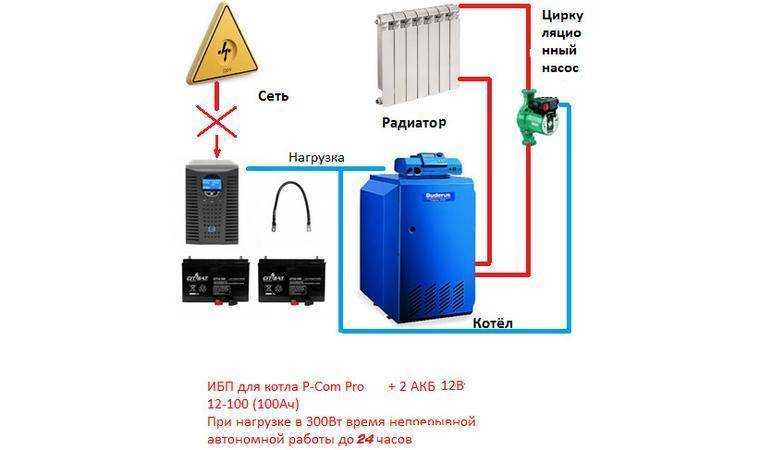

Подключение ИБП к системе отопления

По большому счету ничего сложного в подключении ибп к циркуляционному насосу или другим приборам в системе отопления нет. Достаточно действовать согласно инструкции и соблюдать порядок подключения.

Большинство современных ибп продаются со всеми необходимыми проводами, достаточно правильно соединить плюс с плюсом, минус с минусом, проверить надежность подключения и можно запускать.

Проверка наличия всех необходимых проводов и знакомство с инструкцией.
При наличии внешних аккумуляторов соединить их с ибп.
Выбор места для установки. Лучше всего выбрать так, чтобы насос и другие приборы находились в непосредственной близости. А также нужно позаботиться о том, чтобы до ибп не могли добраться домашние животные или дети.
Насос подключается к ИБП.
Если кроме насоса будет подключаться котел или другие приборы, то они также подключаются к бесперебойнику.
Ибп подключается к сети. Аккумуляторы к сети не подключаются! Они питаются от ИБП.
Включается система и происходит проверка.

Не стоит забывать, что аккумуляторы заряжаются не мгновенно. поэтому во время проверки, прежде, чем отключить ибп от сети, чтобы проверить как работают аккумуляторы, нужно дать время для их полной зарядки. Время за которое происходит полная зарядка указывается в инструкции.

Примеры выбора бесперебойников для насосов различной мощности

Рассмотрим несколько примеров правильного выбора оборудования.

Необходимо обеспечить бесперебойным питанием циркуляционный насос мощностью 50 Вт. Оцениваем значение пускового тока, 50 Вт х 4 = 200 Вт. Следовательно необходим бесперебойник для насоса мощностью не менее 200 Вт. Оптимальным решением будет бесперебойник TEPLOCOM-300. Определяемся с выбором конфигурации бесперебойника и внешнего АКБ.Бесперебойник TEPLOCOM-300 с АКБ 65 Ач способен обеспечить автономное питание насоса мощностью 50 Вт примерно в течение 12 часов. Бесперебойник TEPLOCOM-300 с АКБ 100 Ач способен обеспечить автономное питание насоса мощностью 50 Вт примерно в течение 20 часов.
Необходимо обеспечить бесперебойным питанием циркуляционный насос мощностью 80 Вт.Оцениваем значение пускового тока, 80 Вт х 4 = 320 Вт. Следовательно необходим бесперебойник для насоса мощностью не менее 300 Вт. Оптимальным решением будет бесперебойник TEPLOCOM-300. Определяемся с выбором конфигурации бесперебойника и внешнего АКБ. Бесперебойник TEPLOCOM-300 с АКБ 65 Ач способен обеспечить автономное питание насоса мощностью 80 Вт примерно в течение 7 часов. Бесперебойник TEPLOCOM-300 с АКБ 100 Ач способен обеспечить автономное питание насоса мощностью 80 Вт примерно в течение 12 часов.В случае необходимости обеспечивать более длительный резерв можно предложить использовать более мощный бесперебойник TEPLOCOM-1000. Этот бесперебойник работает с двумя внешними аккумуляторными батареями. Бесперебойник TEPLOCOM-1000 с двумя АКБ по 100 Ач каждый способен обеспечить автономное питание насоса мощностью 80 Вт примерно в течение 27 часов. Бесперебойник TEPLOCOM-1000 с двумя АКБ по 150 Ач каждый способен обеспечить автономное питание насоса мощностью 80 Вт примерно в течение 40 часов.
Необходимо обеспечить бесперебойным питанием циркуляционные насосы общей мощностью 160 Вт.Оцениваем значение пускового тока, 160 Вт х 4 = 640 Вт. Следовательно необходим бесперебойник для насоса мощностью не менее 640 Вт. Оптимальным решением будет бесперебойник TEPLOCOM-1000. Определяемся с выбором конфигурации бесперебойника и внешнего АКБ. Этот бесперебойник работает с двумя внешними аккумуляторными батареями. Бесперебойник TEPLOCOM-1000 с двумя АКБ по 100 Ач каждый способен обеспечить автономное питание насосов общей мощностью 160 Вт примерно в течение 11 часов. Бесперебойник TEPLOCOM-1000 с двумя АКБ по 150 Ач каждый способен обеспечить автономное питание насосов общей мощностью 160 Вт примерно в течение 17 часов.Бесперебойник TEPLOCOM-1000 с двумя АКБ по 200 Ач каждый способен обеспечить автономное питание насосов общей мощностью 160 Вт примерно в течение 24 часов.В случае необходимости обеспечивать более длительный резерв можно предложить использовать более мощный бесперебойник SKAT-UPS 1000 исп. D. Этот бесперебойник работает с тремя внешними аккумуляторными батареями. Бесперебойник SKAT-1000 с тремя АКБ по 150 Ач каждый способен обеспечить автономное питание насосов общей мощностью 160 Вт примерно в течение 28 часов. Бесперебойник SKAT-UPS 1000 с тремя АКБ по 200 Ач каждый способен обеспечить автономное питание насосов общей мощностью 160 Вт примерно в течение 40 часов.
Необходимо обеспечить бесперебойным питанием циркуляционные насосы общей мощностью 240 Вт.Оцениваем значение пускового тока, 240 Вт х 4 = 960 Вт. Следовательно необходим бесперебойник для насоса мощностью не менее 960 Вт. Оптимальным решением будет бесперебойник TEPLOCOM-1000. Определяемся с выбором конфигурации бесперебойника и внешнего АКБ. Этот бесперебойник работает с двумя внешними аккумуляторными батареями. Бесперебойник TEPLOCOM-1000 с двумя АКБ по 150 Ач каждый способен обеспечить автономное питание насосов общей мощностью 240 Вт примерно в течение 11 часов.Бесперебойник TEPLOCOM-1000 с двумя АКБ по 200 Ач каждый способен обеспечить автономное питание насосов общей мощностью 240 Вт примерно в течение 15 часов.В случае необходимости обеспечивать более длительный резерв можно использовать более мощный бесперебойник SKAT-1000 исп. D. Этот бесперебойник работает с тремя внешними аккумуляторными батареями. Бесперебойник SKAT-UPS 1000 с тремя АКБ по 150 Ач каждый способен обеспечить автономное питание насосов общей мощностью 240 Вт примерно в течение 18 часов. Бесперебойник SKAT-1000 с тремя АКБ по 200 Ач каждый способен обеспечить автономное питание насосов общей мощностью 240 Вт примерно в течение 25 часов.

Как выбрать бесперебойник

Быть может, кто-то не желает заморачиваться и тратить время на изготовление бесперебойника для насоса отопления и решит купить уже готовый прибор. Для таких людей ниже будут советы о том, как выбрать подходящий ИБП.

Купить прибор вы сможете в любом сантехническом или теплотехническом магазине, в которых, как правило, представлено внушительное количество разнообразных моделей. А дальше я расскажу про то, как правильно выбрать блок бесперебойного питания для циркулярного насоса.

Выбор по типу

Инверторный бесперебойник.

Обеспечение так называемой непрерывной синусоиды (подача тока на выходе не прерывается во время переключения с электросети на АКБ) является главным достоинством инверторных блоков бесперебойного питания.

Наилучшими характеристиками из вышеперечисленных ИБП являются инверторные модели (с двойным преобразованием). Из достоинств моделей – правильная форма выходного напряжения (синусоида, а не её формы вроде аппроксимационной или ступенчатой) и хорошая стабилизация. Из-за отсутствия высокочастотных помех на выходе бесперебойники с двойным преобразованием можно использовать для питания котлов с чуткой электроникой на борту. Из недостатков то, что они сильно шумят из-за установленных внутри кулеров.

Линейные бесперебойники.

Из достоинств этого вида то, что у них самый высокий КПД из всех перечисленных видов ИБП, а также то, что у них наименьшая стоимость.

Из недостатков – они не стабилизируют сетевое напряжение, питая насосы системы отопления. Циркулярный насос может выйти из строя, а вы останетесь без отопления из-за того, что в них используются самые простые преобразователи (форма тока от таких преобразователей не лучшего качества).

Выбор по мощности

Выбирая ИБП для циркулярного насоса, изучите мощность моделей и насоса. Для этого перед выбором прибора посмотрите в техпаспорт насоса и узнайте потребляемую им мощность. Результат умножьте на 3 для получения максимальной мощности бесперебойника. Это объясняется тем, что помпа отопления – это реактивная нагрузка, а значит, что при старте она потребляет мощность в 2-3 раза выше, чем номинальная. Поэтому при выборе ИБП предусмотрите хороший запас по мощности.

Емкость аккумуляторов

Если же в вашей местности отключения электроэнергии достаточно часты и продолжительны, то рекомендуется выбрать ИБП с аккумуляторной батареей на 100 ампер. Ведь небольшие бесперебойники могут работать на своих аккумуляторах лишь несколько часов из-за того, что бортовые батареи обладают небольшой ёмкостью, а такой прибор сможет проработать сутки или более, в зависимости от мощности используемого насоса.

Поэтому выбирайте бесперебойники с внешними подключаемыми аккумуляторами для обеспечения продолжительной работы системы отопления от резервного источника питания. Лучше всего подойдут гелиевые, необслуживаемые, АКБ.

Что представляет собой бесперебойник

Для начала следует разобрать, что из себя представляет ИБП. По сути, это электронный прибор, который обеспечивает бесперебойное питание устройству, к которому подключён, в нашем случае это циркулярный насос. Для выполнения этой функции в нём присутствует мощный аккумулятор, который накапливает электроэнергию от самой сети. Поэтому, как только отключается питание, бесперебойник (UPS) почти сразу переключается для работы от одного или нескольких аккумуляторов.

Прибор состоит из нескольких узлов:

Аккумулятор или батареи – нужны для накопления электроэнергии, которую, после отключения питания, они будут отдавать в нагрузку.
Инвертор или же преобразователь напряжения – нужен для, как ни странно, преобразования напряжения, обычно используется для преобразования переменного тока с напряжением 220 вольт из постоянного тока с напряжением 12 вольт.

Фильтры – используются для отфильтровывания импульсных помех, присутствуют в бесперебойниках с импульсными инверторами
Стабилизатор – нужен для стабилизации выходного напряжения в допустимых пределах. Не каждый ИБП оснащён стабилизатором напряжения

Обратите на это внимание, ведь это отдельная функция, которой может и не быть.

Дополнительно во всех UPS установлены системы для контроля заряда.

Аккумулятор для ИБП — кратко о важности правильно выбора АКБ для ИБП

В случае отключения электроэнергии, аккумулятор для бесперебойника переключается на питание от батареи, чтобы обеспечить непрерывный источник питания на всю длину батареи. Срок службы батареи зависит от системы и зависит от того, сколько энергии вы используете. Резервная батарея дает вам время для отключения чувствительного оборудования, серверов или даже игровых консолей без потери данных или прогресса. Различные системы ИБП также обеспечивают определенный уровень защиты от других проблем с питанием.

ИБП, по своей сути, представляет собой систему резервного питания от батареи, которая обеспечивает питание достаточно долго, чтобы оборудование могло должным образом отключиться при сбое электросети. Это помогает предотвратить потерю данных и сводит к минимуму нагрузку, вызванную жестким отключением вашего электронного оборудования.

Батарея для ИБП также является устройством защиты от перенапряжений, который защищает подключенные устройства от проблем с питанием, таких как скачки напряжения или ненормальное напряжение, которые могут повредить, сократить срок службы или повлиять на производительность электронного оборудования и устройств.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

4) AGM АКБ серий High Rate

Аккумуляторы рассчитаны на короткие разряды для поддержания высокой нагрузки сроком от нескольких минут до нескольких часов.

Для таких батарей используются самые высококачественные компоненты: чистый свинец, агенты и присадки в электролит, специальный состав покрытия анода и катода. Увеличивается площадь контакта пластин с электролитом для снижения внутреннего сопротивления. High Rate АКБ корректно разряжаются как на длительных разрядах, так и на коротких.

Просадка по напряжению при высокой нагрузке находится в допустимых пределах: ИБП работает корректно и не отключает нагрузку по низкому напряжению DC шины. Количество циклов приблизительно на 30% выше, чем у АКБ длительных разрядов. Стоимость таких батарей заметно выше, но это обусловлено высокой себестоимостью изготовления. Аккумуляторы HR – это высшее звено в эволюции свинцово-кислотной технологии.

Примеры таких АКБ:

CSB серий HR, HRL
Delta серий HR, HRL
BB Battery HRC
C&D Technologies UPS
Fiamm FGHL/GS, FGH/GS и другие

C&D Technologies HR серия UPS

Другие виды АКБ:

Литиевые аккумуляторы. Дорогие и на данный момент очень мало ИБП/инверторов поддерживает корректную работу с этим видом АКБ, поэтому рассматривать их пока не будем.
Тяговые АКБ мы не рекомендуем использовать в ИБП, ввиду необходимости обслуживания и выделения водорода в процессе заряда.
Панцирные АКБ тоже выделяют газ в процессе эксплуатации, хотя эту проблему можно решить при помощи специальных абсорбирующих клапанов. Могут использоваться в циклических системах
OPzS используются в узкоспециализированных системах.
Автомобильные аккумуляторы служат в буферном режиме 1-1.5 года и далее их тонкие свинцовые платины рассыпаются.

Вторая часть >>>

Структура систем отопления

Тонкие металлопластиковые и металлические трубы, применяемые в современных отопительных системах, не позволяют обеспечить естественную циркуляцию теплоносителя. Также сказывается отсутствие уклонов, наличие большого количества соединительных фитингов, минимальный внутренний объем радиаторов и многие другие факторы. Чтобы теплоноситель смог беспрепятственно циркулировать по трубам и доставлять тепло во все уголки дома, в отопительных контурах устанавливаются циркуляционные насосы.

Используемые в отоплении насосы строятся по схеме с «мокрым» ротором. Благодаря этому достигается их компактность и бесшумность. Питание насосных узлов осуществляется от бытовой однофазной сети с напряжением 220 Вольт. Несмотря на то что веерные отключения электроэнергии уже не практикуются, стабильность поставки электричества в дома и квартиры остается больным отечественным вопросом.

В отсутствие бесперебойника каждое отключение электроэнергии приводит к затруднительной циркуляции или вовсе к ее прекращению. В доме становится прохладнее, а отопительный котел, диагностируя перегрев котловой воды, отключается. Если «свет» отключили на несколько часов, а теплоизоляция отсутствует, уже скоро температура воздуха начнет падать – условия для нахождения в комнатах станут не самыми комфортными. Вывод один – нужен бесперебойник.

Преимущества ИБП

ИБП для циркуляционного насоса явно выигрывает при сравнении с дизельными либо бензиновыми генераторами

ИБП для циркуляционного насоса явно выигрывает при сравнении с дизельными либо бензиновыми генераторами. Агрегат имеет массу положительных качеств, к которым относятся:

Бесшумность работы;
Лёгкость установки (компактное устройство не нуждается в специальном помещении или дополнительной системе вентиляции);
Отсутствие необходимости регулировки запасов топлива;
Нет нужды в техобслуживании;
Гарантирует непрерывность работы насоса и отопительной системы;
Отличается высокой надёжностью;
Обладает большим ресурсом работы.

Защищает энергозависимые приборы;
Имеет высокий КПД;
Обеспечивает автономность энергоснабжения;
Гарантирует подачу тока высокого качества.
