Как подключить магнитолу к блоку питания

Как подсоединить смартфон к магнитоле

Первым делом нужно проверить поддержку магнитолой USB-подключения. Для этого осмотрите устройство со всех сторон, и найдите разъём с подписью «USB». Если надписи над портами отсутствуют, то найти нужный вход можно визуально. Посмотрите, как выглядит USB-штекер и попробуйте обнаружить похожий разъём на панели проигрывателя. Самые популярные магнитолы с поддержкой USB:

• Pioneer 4018;
• Suzuki Grand Vitara;
• SP-4004;
• Alpine CDE-131R;
• Pioneer 7621;

После этого следует загрузить на смартфон любимые композиции

Обратите внимание, что записанная музыка должна быть в формате MP3. Затем подсоедините один конец кабеля к телефону, а второй – к магнитоле. На экране телефона должно появиться оповещение о соединении с проигрывателем

Откройте верхнюю шторку уведомлений и перейдите в раздел «Откладка по USB» или «Способ подключения». Названия вкладок зависят от модели смартфона, а также версии Android. Здесь нажмите на «Передача файлов»

На экране телефона должно появиться оповещение о соединении с проигрывателем. Откройте верхнюю шторку уведомлений и перейдите в раздел «Откладка по USB» или «Способ подключения». Названия вкладок зависят от модели смартфона, а также версии Android. Здесь нажмите на «Передача файлов».

Показать дополнительные параметры

Режим работы USB — Передача файлов

Данная функция позволяет магнитоле проигрывать имеющиеся на телефоне мелодии, причём не важно где они расположены – на SD-карте или во внутренней памяти

Питание магнитолы: сколько вольт и ватт и где их взять

При штатном подключении в автомобиле магнитола работает от 12 вольт постоянного тока. Именно такое напряжение нужно, если вы хотите её использовать дома. Потребляемая мощность зависит от модели и аудиосистемы, но в большинстве случаев это до 150 Вт.

Здесь применяем простую физику. Формула расчёта мощности P=UI. Отсюда 12В*10А=120 Вт. 10 ампер это величина предохранителя магнитолы. То есть это максимальный ток потребления магнитолы. В реальности он несколько меньше.

Если на магнитоле указано 4*50 Вт (200 Вт), это не совсем верно. Из формулы получится, что потребляемый ток 200 вт/12В≈16,7 А. Применяемые усилители действительно могут дать такую выходную мощность, но при напряжении 18 вольт или нагрузке в 2 Ом.

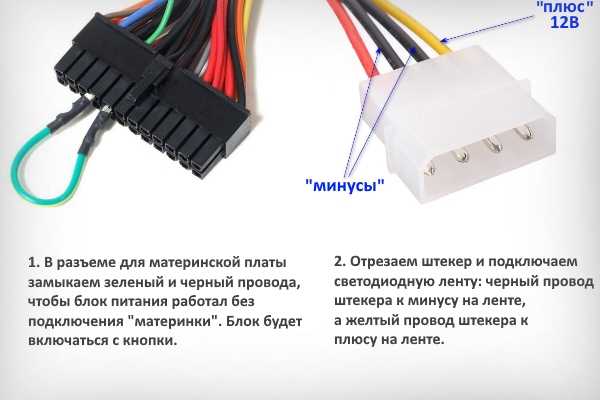

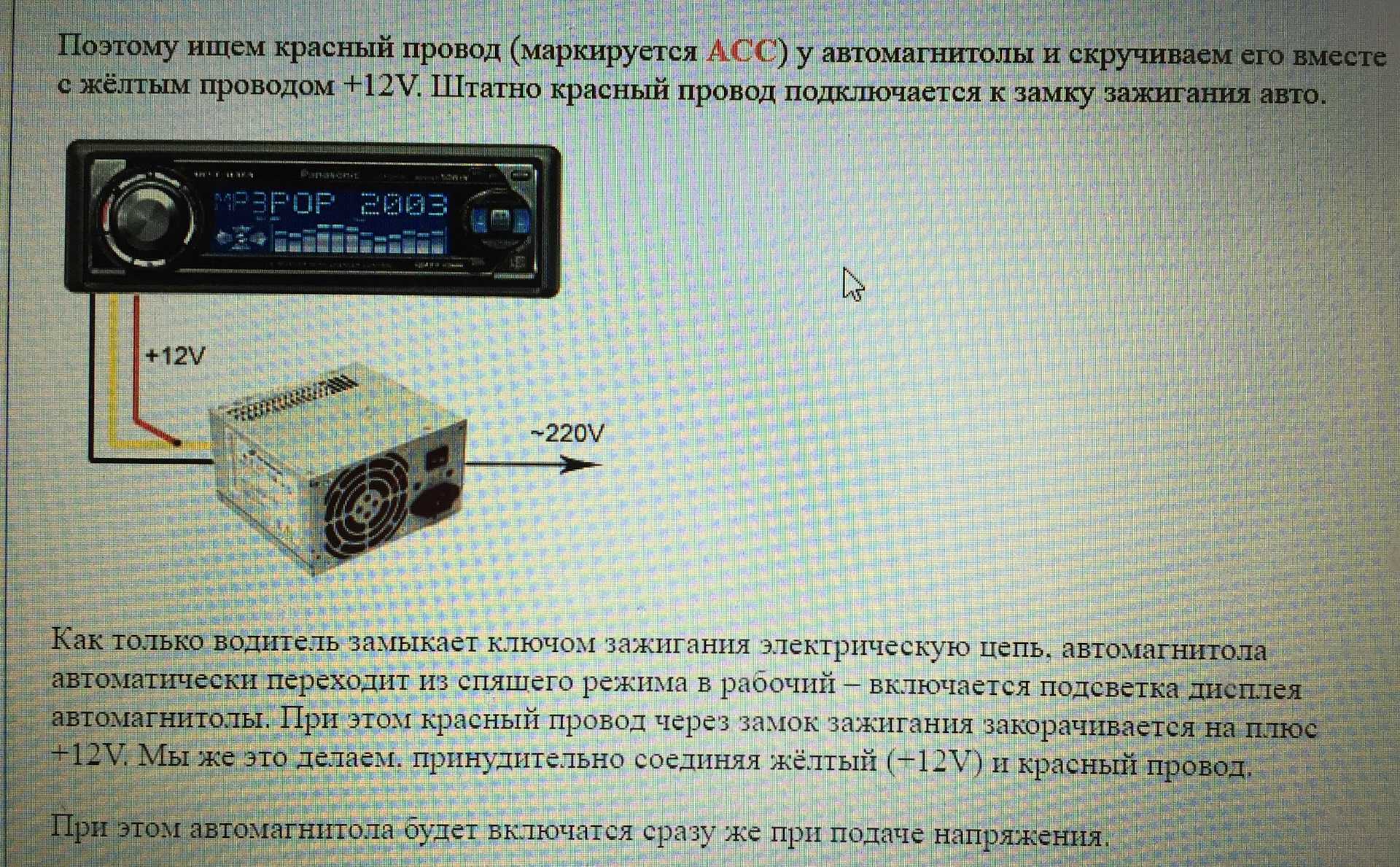

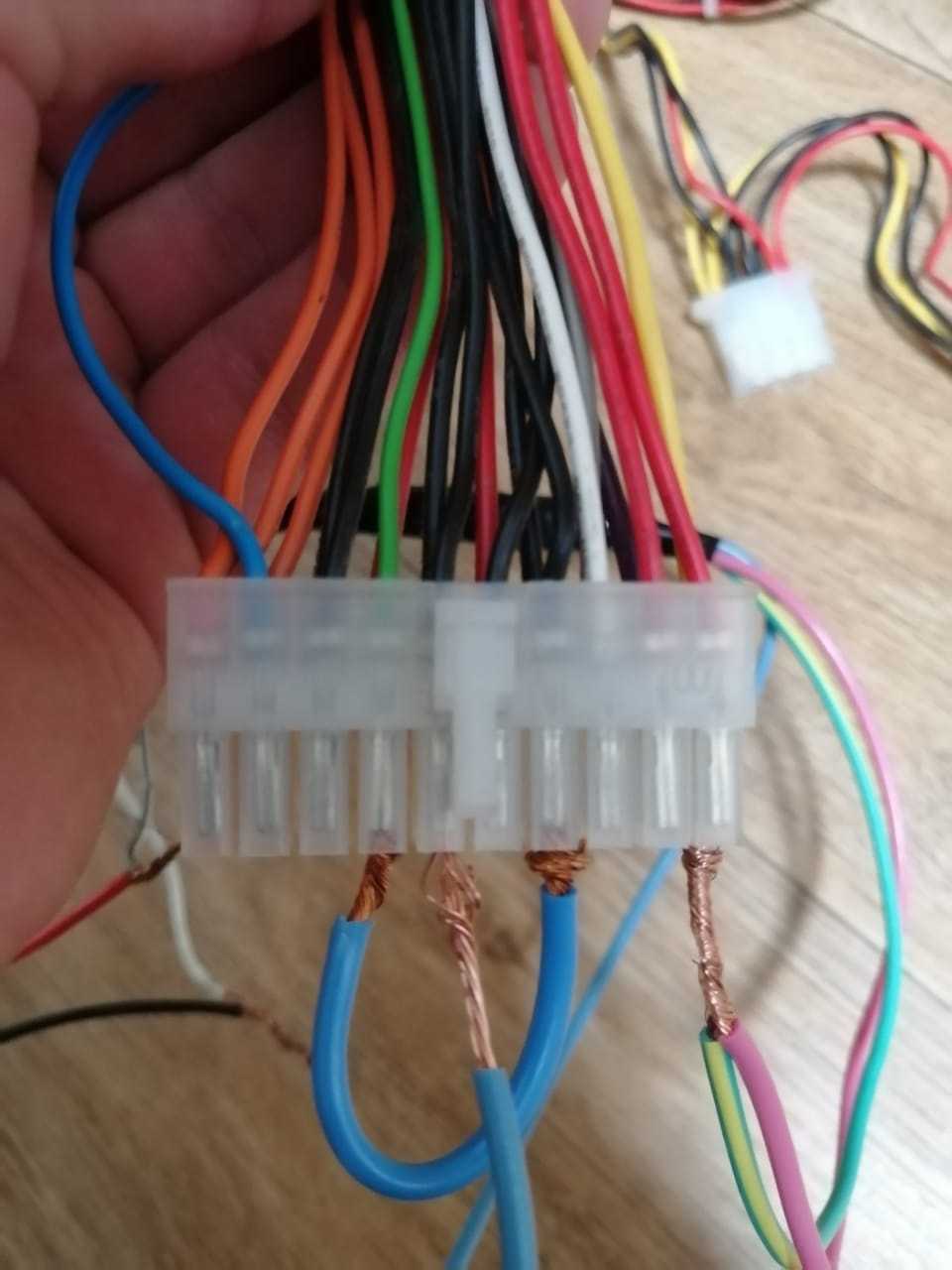

Подключение магнитолы от блока питания компьютера

Подобные параметры можно получить от следующих устройств:

• Преобразователь напряжения 220/12 В.
• Блок питания для компьютера.
• Зарядки для различных устройств — ноутбуков, телефонов, светодиодных ламп, мелкой бытовой техники.
• Аккумуляторные батареи на 12 В.

Когда подбираете источник питания для автомагнитолы, смотрите и на мощность. Слишком слабый «не потянет» или проработает недолго. Так что, хотя бы при первом подключении, питание подавайте через предохранитель.

Схема подключения автомагнитолы к замку зажигания автомобиля

Само подключение питания к автомагнитоле несложное. При штатном подключении в машине на жёлтый подают питание от аккумулятора, на красный приходит плюс от замка зажигания. Просто скрутите их между собой и к этой скрутке подключайте источник питания каким бы он ни был.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить

Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
Собрать блок питания и приступить к подключению

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

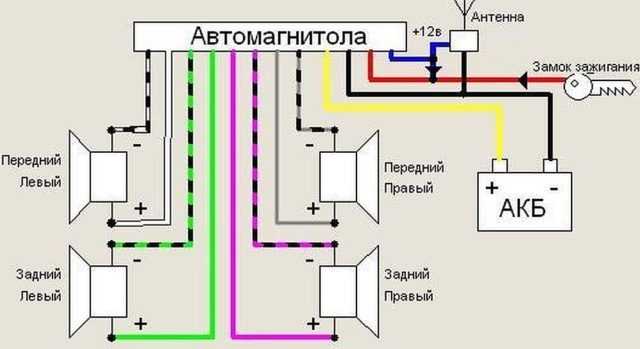

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Схемы подключения магнитолы

Проверка гбц на плоскость в домашних условиях. диагностика гбц

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

• Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
• Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

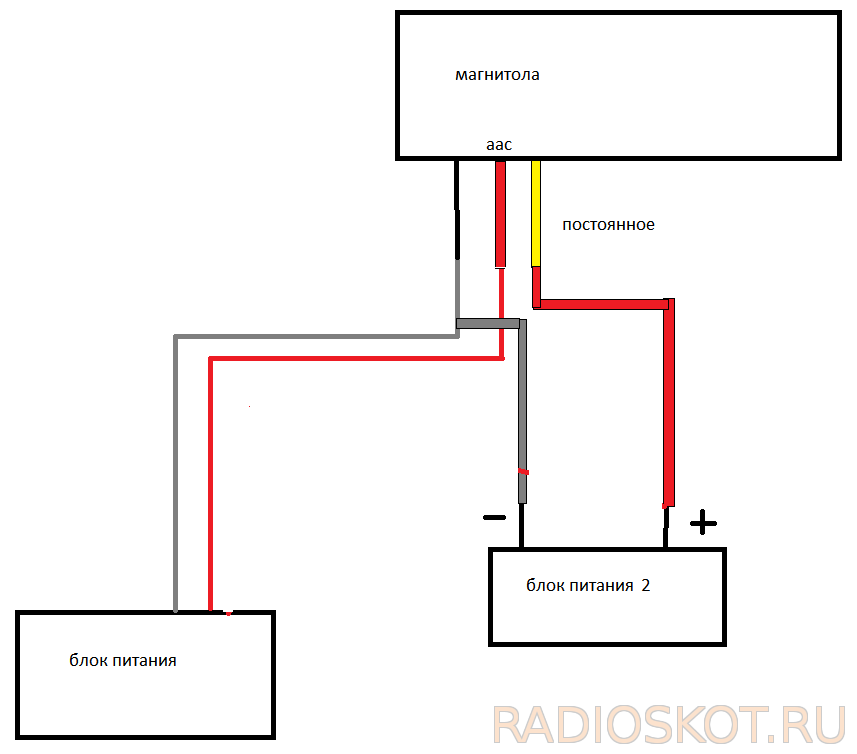

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.

Ищем звук в автомагнитоле

С питанием разобрались. Осталось уточнить, что практически во всех моделях автомагнитол есть красный провод, который отвечает за спящий режим устройства. Такая функция нам не нужна, поэтому соединяем красный провод АСС с плюсовым проводом напрямую. Осталось добиться звучания:

Динамиков должно быть столько, сколько необходимо подключить к штатной магнитоле, причём каждый из них должен иметь именно то сопротивление, которое указано в спецификации к устройству или на корпусе.
Устанавливаем магнитолу на минимальную громкость, только после этого подключаем динамики. В том случае, когда громкость не регулируется физической ручкой (сенсор или ДУ), сначала включаем устройство без динамиков, убираем громкость до нуля, после этого только включаем динамики.
Если не устали слушать в машине радио, продолжить можно и дома

Для этого надо подключить к разъему антенны кусок провода длиной 1,5-2 м.
Первое включение — самое важное. Плавно выводим громкость и внимательно следим за поведением магнитолы

Если она начинает хрипеть или помигивать дисплеем, значит либо недостаточно мощности, либо её переизбыток. Также при этом стоит посматривать первое время на БП, он может перегреваться, если его мощность недостаточна для магнитолы.

Собственно, осталось развести провода по комнате или по гаражу, закрепить динамики или колонки и наслаждаться любимой музыкой. Удачной всем работы!

Другие варианты подключения устройства к системе питания

Как проверить свечи накаливания на «дизеле» в домашних условиях? Стандартный способ коммутации автомагнитолы ISO разъемом или через переходник подойдет не всем потребителям. Некоторые варианты соединения позволяют повысить безопасность использования устройствати решить специфические задачи, связанные с особенностью работы бортовой электросети.

Напрямую к аккумулятору

Любители громкого звука и насыщенных басов устанавливают в салоне авто дополнительные усилители и активные сабвуферы. Эта техника потребляет очень большие токи. Как следствие, контактные площадки в ISO разъеме не могут обеспечить его проводимость. Они нагреваются, что может вызывать разные опасные последствия: от банального отгорания контактов и расплавления пластикового корпуса коннектора до образования замыканий бортовой сети.

Совет! Если нужен интенсивный отбор мощности от бортовой системы, рекомендуется подключить автомагнитолу напрямую к аккумулятору.

Делается это следующим образом.

1. К зоне аккумулятора прокладываются провода сечением не менее 3.5-4 кв.мм. Их трасса должна проходить вдали от горячих или движущихся деталей в отсеке двигателя.
2. Кабели заводятся в зону приемной панели через имеющееся отверстие корпуса. По окончанию работ оно герметизируется. При отсутствии специальных составов это можно сделать термоклеем.
3. Концы проводов обматываются вокруг клемм (если позволяет конструкция аккумулятора). Они размещаются под основные зажимы на клеммах батареи. Черный провод присоединяется к минусовой клемме, красный к плюсовой. Для хорошего контакта место коммутации следует обработать WD-40.
4. Черный кабель от аккумулятора соединяется с соответствующим проводом магнитолы.

С красным плюсовым кабелем нужно провести некоторые дополнительные работы. Сначала устанавливается блок с предохранителем. Ток его срабатывания не должен быть менее 10А. Любители громкого звука могут рассчитать оптимальное значение по мощности используемой акустической системы. Предохранитель служит вторичной защитой от короткого замыкания, дополняя меры в автомагнитоле, усилителях и сабвуферах. Ко второму контакту установленного блока коммутируются сразу два провода магнитолы – желтый и красный.

Важно! Данная схема подключения автомагнитолы полностью эффективно и безопасно применяется без дополнений, если модель поддерживает режим полного прерывания питания. Если такой опции устройства нет, оно будет разряжать бортовую батарею, даже если авто стоит на стоянке с выключенным зажиганием

С прерыванием через замок зажигания

Способ коммутации на клемму замка зажигания позволяет полностью устранить паразитный отбор мощности или свести к минимуму показатель разряда бортовой батареи авто на магнитолу в период стоянки. Коммутация происходит следующим образом:

• автомагнитола присоединяется к аккумулятору;
• при помощи мультиметра исследуют замок зажигания и определяют одну из клемм, на которой есть напряжение при первой позиции поворота (режим «Зажигание включено»);
• желтый провод вместо предохранительного блока коммутируется на найденную клемму.

При такой схеме коммутации автомагнитола в поставленной на стоянку машине с полностью выключенным зажиганием будет либо обесточена, либо сильно ограничена в функциональности. У современных моделей будут работать часы, получится извлечь лоток с компакт-диском. Потребление питания в целом будет минимальным.

Используя кнопку фиксации

Полностью исключить паразитное потребление мощности в режиме стоянки при подключении автомагнитолы к аккумулятору можно при помощи кнопки фиксации. Когда она находится во включенном состоянии, аудиосистема работает. Самый простой способ реализации такой схемы — установка двухконтактного переключается в разрыв красного провода магнитолы.

Кнопку можно установить в удобном месте приборной панели или торпедо. Особенно, если производитель предусмотрел точки для размещения подобных переключателей. Чтобы исключить резкие броски напряжения на магнитоле, усилителях, сабвуфере, включать или отключать группы устройств — кнопку объединяют с достаточно простой схемой на реле.

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.

Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.

Можно ли изготовить БП на 12в самому?

Можно ли соорудить блок питания 12в — 220в своими руками? Сделать такой девайс можно, но этот процесс требует определенных навыков и опыта, поэтому будьте внимательны при выполнении этой задачи. Для изготовления вам потребует трансформаторный узел на 12 вольт, а также четыре диода с конденсаторным устройством на 470 мкф 25 вольт. Диодные элементы можно использовать любые, поскольку величина напряжения будет невысокой. Что касается конденсаторного устройства, то потребуется минимум на 25 вольт, поскольку в конечном итоге на выходе он будет выдавать положенные 12 вольт.

Как сделать БП своими руками:

1. На диодных элементах есть полярность, собственно, как и на конденсаторном устройстве. Если на контакте вы увидели отметку в виде полоски, то это положительный вывод, если же полоска отсутствует, то вывод отрицательный. Возьмите два диодных элемента и подключите и между собой по схеме плюс-минус, со второй парой поступите так же. Сами элементы можно либо спаять, либо просто скрутить. Мы продемонстрируем наиболее простой способ изготовления — если есть необходимость, можно соорудить девайс на плате либо в корпусе.
2. После этого вам потребуется две спайки или скрутки из диодов соединить друг с другом. При подключении положительный вывод на одной из спаек необходимо соединить с положительным выводом на другой спайке. Аналогичным образом поступите с отрицательными контактами — минус одной спайки подсоединяется с минусом другой. Так вы сделали диодный мост.
3. Затем вам надо будет подключить вывода с трансформаторного устройства к сооруженному диодному мосту. Один контакт от устройства следует подсоединить к контакту плюс-минус на мосту, второй контакт аналогично подключается к такому же выводу. На данном этапе контакты плюс-плюс, а также минус-минус еще свободны.
4. Когда эти действия будут выполнены, вам потребуется конденсатор, на котором также есть полярность. Как правило, на таких устройствах отмечается только отрицательный контакт, соответственно, тот вывод, что не отмечен, будет положительным. Конденсаторный элемент следует подключить к диодам. К положительному контакту конденсатора подключается вывод плюс-плюс диодов, а к отрицательному нужно подключить минус-минус диодов.
5. Далее, вам потребуется два проводника, желательно, чтобы они имели разные цвета — один из них подключается к положительному выводу, а другой — к отрицательному. К примеру, на фото мы использовались красный проводник для соединения с положительным выводом (плюс-плюс) на диодном мосту, а синий — с отрицательным, то есть минус-минус. На положительном выходе имеется плюс от конденсаторного устройства, а на отрицательном — его минус.
6. На этом процедуру сборки можно считать завершенной. Теперь вам остается только измерить величину напряжения. Если рабочий параметр составит 16.3 вольт, то переживать не стоит, поскольку это нормальная величина для напряжения БП, работающего вхолостую. Когда на блок будет оказана нагрузка, он в итоге будет выдавать 12 вольт.

Фотогалерея «Самостоятельное изготовление БП»

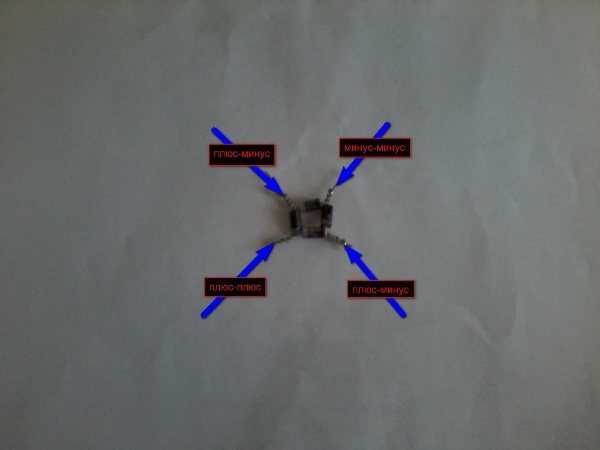

1. Спайка из четырех диодов — мост

2. Подключение диодного моста к трансформаторной обмотке

3. Подключение конденсатора к образовавшейся цепи

4. На завершающем этапе подключаются провода

Параметры выбора подходящего блока питания

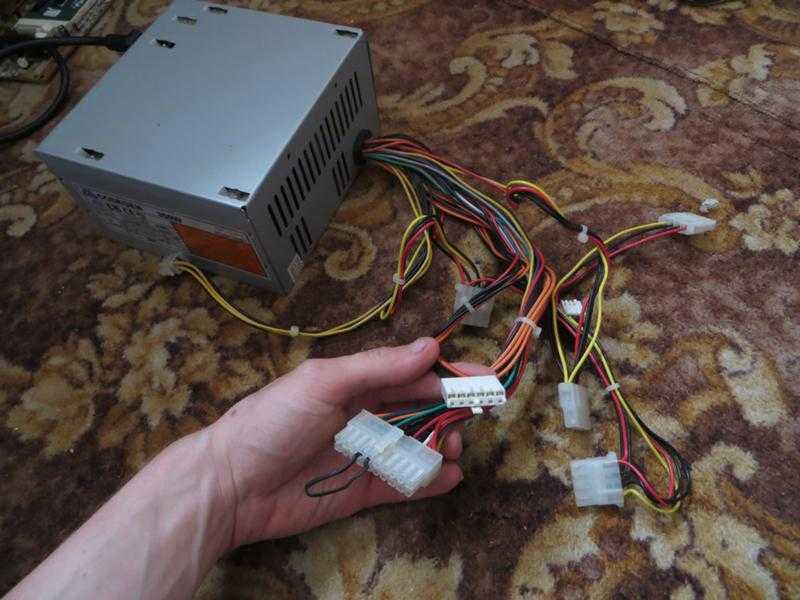

Перед тем, как подключить блок питания компьютера к сети на 220 вольт, необходимо понять, какой конкретно БП нужен. Чтобы обустроить такую схему подключения, подойдет источник формата АТ либо АТХ. Разумеется, использующийся блок питания должен быть полностью работоспособным, иначе подключить аудиосистему к бытовой сети не получится.

Найти такой БП сегодня не проблема:

• такие устройства есть в каждом персональном компьютере, можно извлечь оттуда;
• на любом радиорынке или в тематическом магазине продаются подержанные БП, купить устройство можно фактически за копейки;
• можно найти неисправный и самостоятельно отремонтировать его, разумеется, если у вас есть опыт и знания;
• опять же, если у вас есть опыт в радиоэлектронике, то можно соорудить БП самостоятельно.

Если вы не знаете, какой из двух вариантов — АТ либо АТХ — выбрать, то учитывайте, что отличия между ними следующие:

1. Как правило, в устройствах АТ отсутствует выходное напряжение, в частности, имеется в виду дежурный источник на 5 вольт. Когда устройство подключается к сети, на его выходы сразу же поступает 12-вольтное напряжение по желтому кабеля, 5-вольтное — по красному. Два отрицательных контакта — на 12 и 5 вольт — подаются на два черных провода.
2. Что касается АТХ, то в данном случае используется дежурный источник напряжения на 5 вольт, который будет функционировать постоянно, когда девайс подключен к бытовой сети. Но параметр выходного напряжения в нем появляться не будет до того момента, пока не замкнуться черный и зеленый контакты, расположенные на основном штекере. Если на этих контактах не будет перемычки, то на выходе сразу же образуется напряжение после того, как устройство подключится к сети 220 вольт.

Для реализации этой задачи вам потребуется БМ, рабочее значение мощности которого составит не менее 300 Ватт, допускается 350 Вт. Необходимо, чтобы этот БП выдавал постоянный ток величиной не меньше 12 ампер по 12-вольтной линии (автор видео — канал Stason22).
