Как проверить емкость заряда батарейки мультиметром

Общая информация про мультиметр

Мультиметр – это специальный прибор, с помощью которого можно проверить состояние различных элементов питания. Такие устройства часто используют в мастерских по ремонту электроприборов и в домашних условиях.

На рынке представлены цифровые и аналоговые виды мультиметров. Первые более дорогие и удобные в использовании, вторые дешевле и позволяют засечь динамику сигнала. Габариты разных моделей измерительных приборов также разнятся. Можно приобрести как крупногабаритные тестеры для регулярных измерений, так и компактные, переносные устройства для разовых проверок.

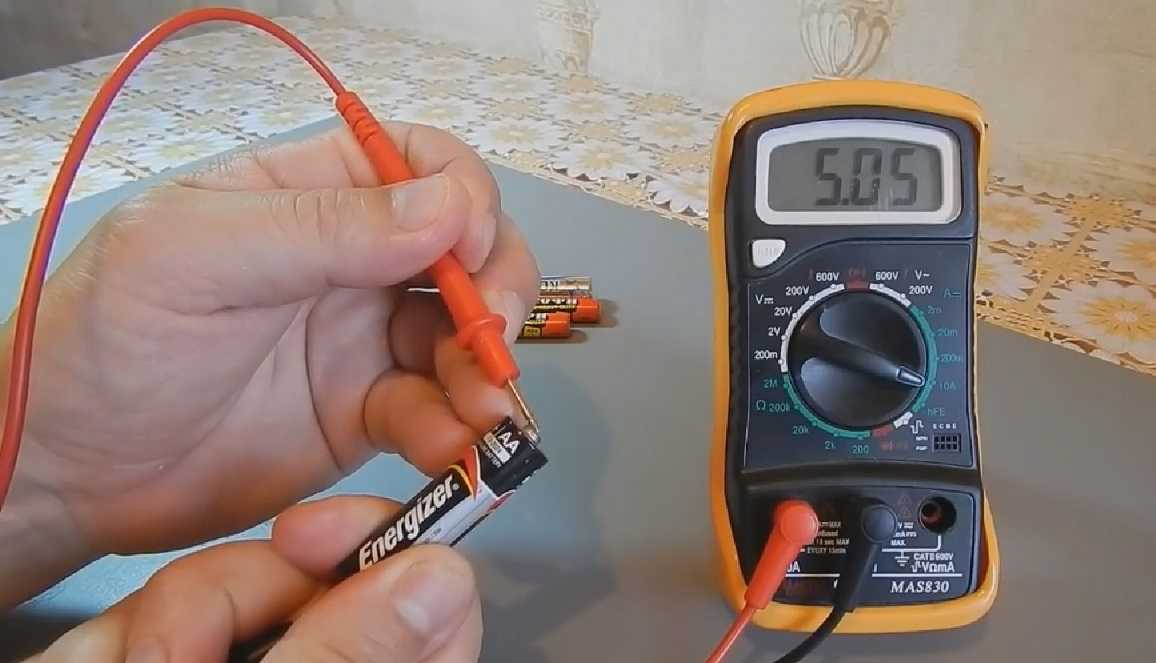

Для подключения мультиметра к батарейке используют 2 щупа:

• щуп с красным шнуром, который подключают в разъём прибора «VΩmA» и к положительному электроду элемента питания;
• щуп с чёрным шнуром, подключается к разъёму «COM» и отрицательному электроду.

Предназначение

Мультиметр предназначен для проверки разных характеристик элементов питания. Прибор используется для измерения таких показателей:

• постоянное и переменное напряжение;
• сила тока;
• сопротивление.

Примеры мультиметров.

Функциональные возможности

Мультиметр – это многофункциональный прибор, который объединяет в себе возможности амперметра, омметра и вольтметра. В домашних условиях измеритель легко выполняет такие задачи:

• проверка работоспособности электроприборов;
• тестирование диодов и транзисторов;
• измерение напряжения в электрических сетях и элементах питания;
• поиск обрывов в линиях электросети;
• определение фактической ёмкости АКБ;
• точное измерение сопротивления.

Нестандартные методы

В
детстве самым универсальным способом проверки было попробовать батарейку на
вкус. Щиплется – значит еще заряжена.

Особенно
удобна в этом плане крона.

Для
пальчиковых, язык нормального здорового человека не годится. Слишком далеко
друг от друга разнесены плюс и минус.

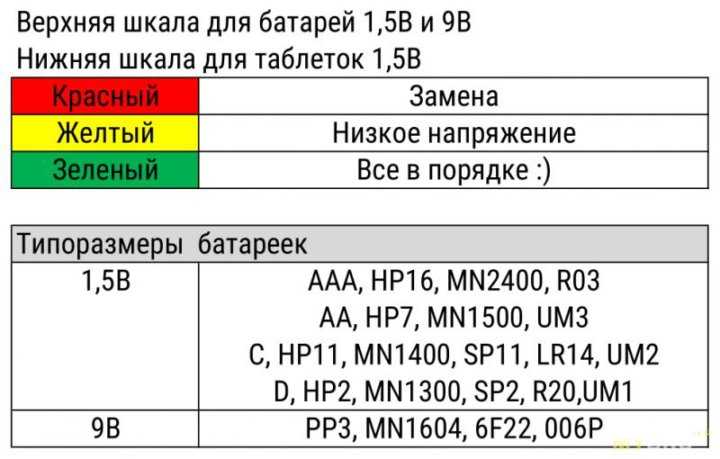

Одно время довольно популярны были модели Duracell со специальной сигнальной полоской, которая показывает уровень заряда.

Достаточно было нажать на две кнопочки и полоска окрашивалась в разные цвета, демонстрируя оставшуюся емкость.

На самом деле никакую емкость она не измеряла. Данная полоса изготавливается из термокраски и меняет свой цвет в зависимости от температуры.

Паяльник не даст соврать.

Умельцы зачастую вырезали с негодных батареек этот датчик и применяли его в других целях. Сейчас подобные устройства встречаются почему-то довольно редко.

Еще одним
оригинальным способом проверки является метод компаса.

Подносите компас к батарейке и проводите им вдоль корпуса. Если стрелка выстраивается строго по одной оси и не отклоняется в разные стороны, значит заряд еще есть.

Красный участок стрелы должен тянуться к минусу, белый – к плюсу.

Чем
больше гуляет стрелка, тем меньше заряда осталось в банке.

Как проверить емкость конденсатора мультиметром

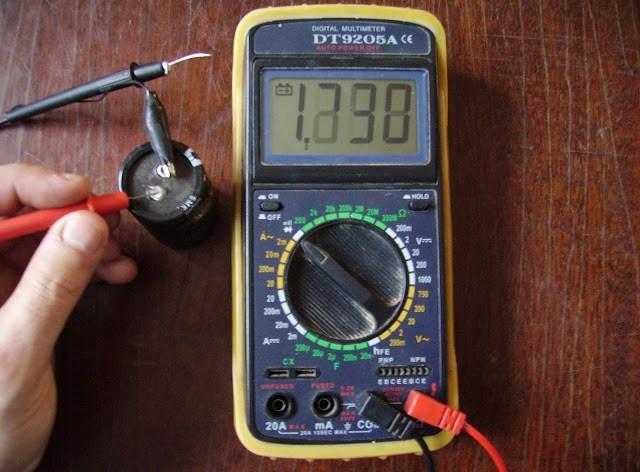

Еще один важный фактор для оценки работоспособности электроники – проверка емкости конденсатора. Замеры допустимы для элементов с емкостью от 0,25 микрофарад, при этом мультиметр выставляется в режим проверки сопротивления (Ом), на максимальное значение.

Важно: перед измерениями конденсатор необходимо выпаять из схемы и разрядить!

При касании щупами контактов конденсатора сопротивление будет постепенно расти. Для полярных элементов оно может достигать бесконечности, поскольку конденсатор в процессе проверки полностью заряжается. Для неполярных замеряемая величина должна быть не менее 2 МОм. В момент проверки нельзя касаться кожей щупов, иначе это искажает показатели.

Измерение тока КЗ

Для следующего
способа проверки переключатель мультиметра нужно установить в положение –
измерение постоянного тока (10А).

Также
меняется и положение щупов. Черный остается в разъеме COM, а красный переставляете в
гнездо для замеров тока – 10А MAX.

Для измерения тока черный щуп прикладываете к минусу батарейки, красный – к плюсу.

Фактически при таком измерении вы закорачиваете элемент питания и подключаете его на короткое замыкание.

Чего
делать не рекомендуется. Для нормального замера желательно иметь дополнительное
сопротивление хотя в 10 Ом и более. Провода щупов имеют гораздо меньшее
значение.

Ошибка!
Поэтому при таком способе нельзя измерять большие токи через чур долго.

Даже на дешевой китайской модели есть предупреждающая надпись (не более 10 секунд с перерывом в 15 минут).

Гальванические
элементы подобного обращения не любят. Если батарея уже немного разряжена, то
после нескольких таких “коротких замыканий” ее придется выбросить.

Это как в анекдоте с ежиком и спичками

Идет ёжик по лесу с коробком спичек. Чиркнул одной, она пошипела и не загорелась — не годная (выбрасывает). Чиркнул другой, та тоже пошипела-подымила и не вспыхнула. Тоже не годная (выбрасывает). Чиркает третьей, та загорается. Он ее тут же тушит и говорит: — О, а эта рабочая! (и засовывает обратно в коробок).

Да и мультиметр может выйти из строя при превышении тока на особо емких банках. Чаще всего сгорает встроенный предохранитель.

Для
замера тока достаточно всего пары секунд. После чего убираете щупы и
запоминаете показания на табло.

На
новой исправной батарейке (1,5V) ток должен быть от 4 до 6А.

Показания
от 0 до 3А говорят о том, что батарейка села.

При
значениях от 3 до 4А ее можно поставить в маломощные устройства.

Ошибка!
Не вздумайте таким методом проверять мощные АКБ.

Например,
сборки для аккумуляторного инструмента, батареи эл.самокатов, велосипедов и уж
тем более автомобильные АКБ.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо:

• тестер установить на максимальный предел измерений;
• щупы прибора плотно прижать к аккумулятору;
• через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Что можно проверить

Существует несколько способов проверки жизнеспособности элемента питания, позволяющих проверить:

Заряд без нагрузки

Для получения точных значений используется цифровой тестер, но подходит и аналоговый. Первоначально рекомендуется замерить заряд без нагрузки, это позволит сразу отбросить элементы, питания, подлежащие утилизации.

Порядок тестирования:

1. Переключить мультиметр в режим замеров постоянного напряжения.
2. Установить чувствительность на уровне 20 В.
3. Подключить щупы к токовыводам батарейки, соблюдая полярность.
4. Снять показания мультиметра, которые появятся на цифровом экране.

Полученные показания помогут понять, для каких целей можно использовать б/у элемент питания:

• от 1,35В – пригодна для установки в любую электронику, включая технику с повышенным энергопотреблением;
• 1,2-1,35В – подходит для питания электроприборов, где отсутствует пиковая нагрузка, например, часах, фонариках, пультах дистанционного управления;
• менее 1,2В – батарейка отработала положенный ресурс подлежит утилизации в специальном контейнере.

Нормальны заряд батарейки.

Заряд под нагрузкой

При замерах под нагрузкой в качестве потребителя энергии в цепь подключается обычная лампочка от фонарика, обеспечивающая ток 100-150 мА.

Для проверки батарейки мультиметром потребуется:

1. Подключить щупы тестера к токовыводам, соблюдая полярность.
2. Запитать к цепи лампочку.
3. Через 3-40 секунд снять показания с экрана мультиметра.

Полученные данные сопоставляются с таблицей:

• ниже 1,1В – батарейка выработала свой ресурс, её нужно заменить на новую;
• 1,11-1,3В – элемент питания пригоден для установки в электронику со сниженными энергопотреблением;
• от 1,35 – батарейка почти новая, её можно использовать без ограничений.

Сила тока

Способ измерения, позволяющий получить точную картину о состоянии элемента питания. Одновременно, он негативно влияет на работоспособность, как правило, используется для тестирования новых батареек.

Алгоритм действий выглядит так:

Порядок измерения силы тока.

1. Мультиметр переключается в режим измерения максимального значения постоянного тока.
2. Щупы фиксируются на -/+ клеммах.
3. С экрана снимаются показания.

Нормальной силой тока для нового элемента питания считается значение 4-6А. Если на дисплее высвечивается сила тока 3-3,9 Ампера – батарейка пригодна для использования в электронике. При значениях 0,7А-1,1А можно переставить ИП в часы, пульт дистанционного управления, где он ещё проработает некоторое время.

Напряжение

Проверка батарейки под нагрузкой.

Напряжение батарейки определяется под нагрузкой. Для этого к элементу питания подключается мультиметр и лампочка. Нагрузка на батарейку должна подаваться 3-40 секунд, после чего снимаются показания.

Если напряжение ниже 1,1 Вольта – батарейку необходимо утилизировать.

Емкость

Проверка ёмкости одноразовой батарейки не отличается от других способов работы с мультиметром. Измерительный прибор переключается в режим 10 Ампер. Далее, красный щуп подаётся на плюсовую клемму, чёрный – на минус. Замер необходимо проводить быстро – не более 10 секунд, иначе батарейка может разрядиться, выйти из строя (тестирование проводится путём замыкания цепи, что негативно влияет на банки). Если на экране появилось значение 0,2 Ампера, батарейку необходимо сдать в утиль.

При помощи тестера можно понять, есть ли ещё ресурс в батарейке, соответственно, владелец может сэкономить на покупке новых ИП. Для проверки достаточно знать исходные данные, подключить мультиметр, соблюдая полярность.

Общий порядок проверки

При проверке мультиметром различных характеристик батареек и аккумуляторов, нужно учитывать некоторые нюансы.

Проверка тока

Прежде чем приступать к тестированию любого элемента питания, необходимо узнать какие параметры были изначально заявлены производителем. Показатели новой батарейки или полностью заряженного аккумулятора, не должны отклонятся более чем на 5 % от указанных. Новые АКБ в норме выдают значение 4-6 А, а работоспособность сохраняется до показателей в 3 А.

Тест на напряжение

Чтобы измерить напряжение элементов питания необходимо переключить прибор в режим «постоянное напряжение» и установить предел 20 В. При подключении батарейки к тестеру нет особой разницы в полярности.
Если будет допущена ошибка в соединении «плюсов» и «минусов», прибор просто выдаст значение с противоположным знаком. При проверке нового аккумуляторов типоразмера «18650» показатели напряжения должны составлять 3,5-3,7 В.

Если прибор выдаёт значения в диапазоне 3-3,5 В, напряжения АКБ хватит лишь для работы в маломощных устройствах. Если показатели падают ниже 3 В, аккумулятор необходимо сразу же зарядить. Снижение напряжения до 2,4 В приведёт к необратимым процессам разрушения внутри батареи.

Мультиметры.

Определение ёмкости

Ёмкость АКБ определяет время его работы при определённой силе тока. Чтобы узнать эту величину с помощью мультиметра, используют метод контрольного разряда:

1. Подбирают нагрузку, которая обеспечит ток разряда 100-200 А.
2. АКБ полностью заряжают перед тестированием.
3. Тестер переводят в режим определения постоянного тока.
4. Соединяют электрическую цепь из элемента питания, нагрузки и мультиметра.
5. К полюсам аккумулятора напрямую подключают второй мультиметр, чтобы определить постоянное напряжение.
6. После подключения всех составляющих засекают время.
7. Когда напряжение АКБ уменьшится в два раза, проверку останавливают.
8. Время, ушедшее на разряд батареи умножают на среднее значение тока. Полученный результат и будет фактическим значением ёмкости.

Измерение параметров аккумулятора телефона

Проверка работоспособности АКБ смартфона может быть полезна как мастеру по ремонту гаджетов, так и простому пользователю. Определение ёмкости телефонной батареи, осуществляют методом контрольного разряда. Если показатели напряжения на 20 % меньше заявленных, пора задуматься о замене аккумулятора.

Вы умеете пользоваться мультиметром?

Лучше всех!Пока нет…

Через светодиод

Плоские
батарейки таблетки CR2032 (3V) удобно проверять маленьким единичным
светодиодом.

Достать его можно практически из любой китайской игрушки, которая моргает, светится и переливается разными цветами. Например, из машинки или куклы.

Находите
на светодиоде плюсовую и минусовую ножку и касаетесь ими корпуса батарейки, вот
таким образом.

Как
найти на подобном светодиоде плюс и минус? Та ножка, где находится большая
пластинка – это минус. Там, где маленькая – плюс.

Ошибка!
Обратите внимание, у красных светодиодов может быть наоборот!

Если перепутаете полярность, ничего конечно, не сгорит, просто светодиод не будет светится. Те батарейки, где свечение будет еле-еле, можете смело выбрасывать, даже если при замерах напряжения они показывали хорошие результаты.

При
этом красный светодиод очень критичен к току. И там, где зеленый, синий и
другие загорятся, красный может и не работать!

Поэтому,
когда горит красный, батарейка однозначно исправная.

Как проверить батарейку с индикатором заряда

Относительно понятия батареек с индикатором заряда, то в основном они встречаются в дорогостоящих Duracell. Наличие такого индикатора предоставляет возможность проверить ее пригодность весьма просто. На элементе питания имеется специальная полоска с делениями, имеющие различные цвета. Эти ячейки (деления) наполнены термической краской, которая в зависимости от температуры нагрева изменяет цвет. К примеру, красная ячейка наиболее чувствительная, а вот зеленное деление не очень, и соответственно требует наличия более высокой температуры.

В результате, когда происходит нагревание, то в зависимости от достигаемой температуры засвечиваются разные участки на этом индикаторе. То есть, такие показатели показывают наличие заряда в батарейке. Чтобы произвести проверку заряда все что потребуется, так это нажать на белые кружочки индикатора Powercheck.

Проверка заряда, напряжения батарейки имеет под собой основания, а именно. Произведенные исследования показывают, что в основном использованные батарейки, отправленные в утиль заряжены еще до 40%. Но поскольку прибор или инструмент не работает, то по незнанию люди выбрасывают такие элементы питания. А ведь их можно еще использовать в приборах с менее требовательным показателем заряда. Поэтому рекомендуется проверять элементы питания перед тем, как выбросить их. Применяя такую батарейку в менее потребляемой энергию можно сэкономить денежные средства.

Иногда может случиться так что нужно узнать работают ли батарейки или нет. Чаще всего подобное происходит, когда в одной кучи находятся и заряженные и севшие элемент питания. В действительности существует несколько решений данной проблемы.

Как проверить батарейку на работоспособность в домашних условиях без прибора

При наличии мультиметра проверить работоспособность аккумулятора несложно. Если тестера под рукой не оказалось, можно попробовать определить состояние батарейки с помощью народных методов и подручных средств. Такие способы не позволят узнать точные показатели, но, помогут определить какие из батареек стоит выбросить, а в каких всё ещё остался заряд.

С помощью компаса

Такой способ максимально прост и надёжен. Батарейку держат как можно ближе к поверхности компаса и наблюдают за поведением стрелки. Если в ней остался заряд, то стрелка будет расположена строго вдоль элемента питания, при этом красная часть стрелки будет «смотреть» в одном направлении с отрицательным полюсом, а белая с положительным.

Колебания стрелки в процессе тестирования, говорят о низкой степени заряда батарейки. Чем сильнее дёргается стрелка, тем меньше заряда осталось. Если стрелка практически неподвижна и строго следует за батарейкой – элемент питания заряжен.

Примеры компасов.

С помощью фонарика

Проверка батареек с помощью рабочего фонарика – это самый наглядный способ определения уровня заряда. Нужно просто установить элементы питания в прибор и взглянуть на яркость свечения, а дальше всё просто: чем тусклее свет, тем меньше заряда в батарейках, и наоборот.

С помощью светодиода

Светодиоды отлично подходят для проверки работоспособности батареек-таблеток. Для тестирования можно достать диод из любой светящейся детской игрушки. Чтобы проверить батарейку, нужно лишь прижать ножки светодиода к соответствующим полюсам. Ножка диода с отрицательной полярностью, соединяется с пластинкой, которая больше по размеру.

Тест на прыгучесть

Очень странный, но действенный метод, который позволяет визуально определить какая батарейка менее заряжена. Для этого берут два элемента питания, поднимают над твёрдой поверхностью «минусом» вниз и отпускают. Заряженная батарейка не будет пружинить и просто повалится на бок, а вот элементы питания у которых заряд на исходе, будут подпрыгивать подобно мячикам.

Научное обоснование теста

Предположение, что разряженная батарейка становится легче и потому начинает «прыгать» — это заблуждение. Вес элемента питания не меняется в процессе разряда и причина в другом. Новая заряженная батарейка наполнена гелеобразным веществом – смесью цинкового порошка и электролита.

Такая «начинка» выступает в роли амортизатора и при падении смягчает удар.

В процессе разрядки, внутри элемента питания происходят реакции, из-за которых на месте гелевого вещества образуется твёрдый, но пористый оксид цинка. Это вещество обладает пружинящими свойствами, из-за которых его даже используют в производстве мячей для гольфа.

Определение «прыгучести» батареек не всегда даёт достоверные данные. Часто случаются погрешности и ошибки из-за формы дна или состава элементов.

Элементы питания.
