Можно ли заряжать крону 6f22 9v

Лучшие варианты

Понятие лучшего элемента питания абстрактно: то, что хорошо для игрушек, может не подойти для серьёзного оборудования. Поэтому элементы питания, попавшие в обзор, просто выделяются каким-либо выдающимися характеристиками, ценой либо благосклонностью пользователей.

Robiton Ni-MH PR44 40mAh (40BVH)

Данный аккумулятор — это самый миниатюрный и дешёвый перезаряжаемый элемент питания в продаже. Всего 40 мА-ч, зато и размеры — не больше булавочной головки. Область применения весьма специфическая — слуховые аппараты. Люди с нарушениями слуха сталкиваются с необходимостью подзарядки очень редко, ведь энергопотребление этих устройств минимальное.

Плюсы	Минусы
Миниатюрный размер	Сравнительно быстрая деградация
безопасность использования
Низкая цена

Perfeo AA 2700 мА/ч Ni-MH

Эти перезаряжаемые батарейки являются одними из самых дешёвых в пальчиковом типоразмере. Четыре полноценных элемента, да ещё и с пластиковым кейсом менее, чем за 500 рублей. Ёмкость каждого элемента 2700 мА-ч, что позволяет их использовать в различных приборах, характеризующихся высоким энергопотреблением.

Плюсы	Минусы
Большая ёмкость	Нестабильная работа в течение эксплуатации
Низкая цена
Кейс в комплекте

Camelion R20, 1.2 В, 4500 мАч, NiCd BL2

Батареи китайского производства Camelion пользуются популярностью не только в России, но и на рынках Европы, Индонезии, Латинской Америки. Они занимают позицию посередине — между такими брендами, как Duracell или Panasonic, и совсем дешёвым «ноунеймом». Размер D и приличная ёмкость позволяют использовать эти батареи в мощной аппаратуре, а никель-кадмиевая технология адаптирована под высокий зарядный ток

Плюсы	Минусы
Высокая ёмкость	Специфичность использования типоразмера
Никель-кадмиевое наполнение
Невысокая цена

GP Rechargeable 1000 Series AAA Ni-Mh 950 мА·ч

Батарейки и аккумуляторы GP стали в России самым продаваемым брендом, опередив более дорогие. Причина — умеренная цена, продуманная маркетинговая политика, а главное — правильное выстраивание отношений B2B. Обеспечивая выгодные условия торговым сетям, GP активно внедряет свои устройства на полки магазинов. Качество приведённых в обзоре аккумуляторов вполне сносное, а ёмкость в 1000 мА-ч является золотой серединой для большинства устройств.

Плюсы	Минусы
Хорошо представлены во многих торговых точках, иногда даже неспециализированных	Случается, скачет значение предзаряда
Оптимальная ёмкость
Умеренная цена

Energizer Accu Recharge Power Plus 9V Крона Ni-Mh 175 мА·ч

Типоразмер PP3 от известной американской компании Энерджайзер. Производство, естественно, Китай. Качество на высоте, а низкая по сравнению с пальчиковыми ёмкость обусловлена выходом тока в 9 вольт. Хороший вариант для замены обычной батарейки соответствующих устройствах, несмотря на цену.

Плюсы	Минусы
Типоразмер «Крона»	Небольшая ёмкость
Хорошее качество исполнения	Высокая цена
Длительный срок службы

ROBITON 18650-3400 Protected, 3,7 V Li-Ion 3400 мА·ч

Помимо доступных решений в никель-металлгидридном исполнении, компания Robiton выпускает недорогие литий-ионные аккумуляторы в классическом формате АА — в данном случае маркировка 18650. Аккумулятор характеризуется большой ёмкостью, а главное, оснащён электронным блоком, предохраняющим от перезаряда и выхода из строя.

Плюсы	Минусы
Литий-ионная технология	Высокая цена
Отсутствие эффекта памяти
Электронная защита

DURACELL Rechargeable HR03-4BL, 850мAч, AAA

Компания по праву считается лидером среди производителей как батареек, так и аккумуляторов. Акцент делается на самые ходовые форматы АА и ААА. Например, комплект из четырёх мизинчиковых аккумуляторов ёмкостью 850 мА-ч каждый придётся выложить больше тысячи рублей. Что поделаешь, за качество нужно платить.

Плюсы	Минусы
Хорошее качество изготовления	Высокая цена
Долгий срок службы
Большое количество допустимых циклов

Panasonic eneloop AAA Ni-Mh 750 мА·ч

Пример эволюции стандартного никель-металлогидридного аккумулятора. Производитель гордо заявляет о 2100 циклах перезарядки. Вряд ли обычные пользователи могут проверить этот показатель. Но даже исключив маркетинг, можно отметить почти полное отсутствие саморазряда и возможность длительного хранения серии Eneloop.

Плюсы	Минусы
Долгий срок службы	Высокая цена
Большое количество циклов зарядки
Минимальный саморазряд при бездействии

Можно ли заряжать Крону

Разрешается ли заряжать Крону можно узнать только после правильного определения типа элемента питания. Кроме обычных солевых батарей существуют аккумуляторы, которые стоят дороже, но их можно без опаски многократно подключать к зарядному устройству.

Которые являются аккумулятором

Определить принадлежность Кроны к перезаряжаемому типу батареи можно по маркировке. С возможностью многократного восстановления применяются следующие изделия:

Никель-кадмиевые – средняя емкость 120 мАч, обозначение: Ni-Cd.
Никель-металлогидридные – емкость 250 мАч, обозначение: Ni-Mh.
Литий-ионные – до 700 мАч; Li-Ion.
Литий-железофосфатные – до 320 мАч; LiFePO4

Перечисленные виды аккумуляторных батарей могут успешно использоваться в любой аппаратуре, где батарейка Крона может быстро разряжаться.

Применение перезаряжаемых батарей позволяет наиболее рационально, с точки зрения финансовых расходов, поддерживать работоспособность электронных устройств.

Которые не являются аккумулятором

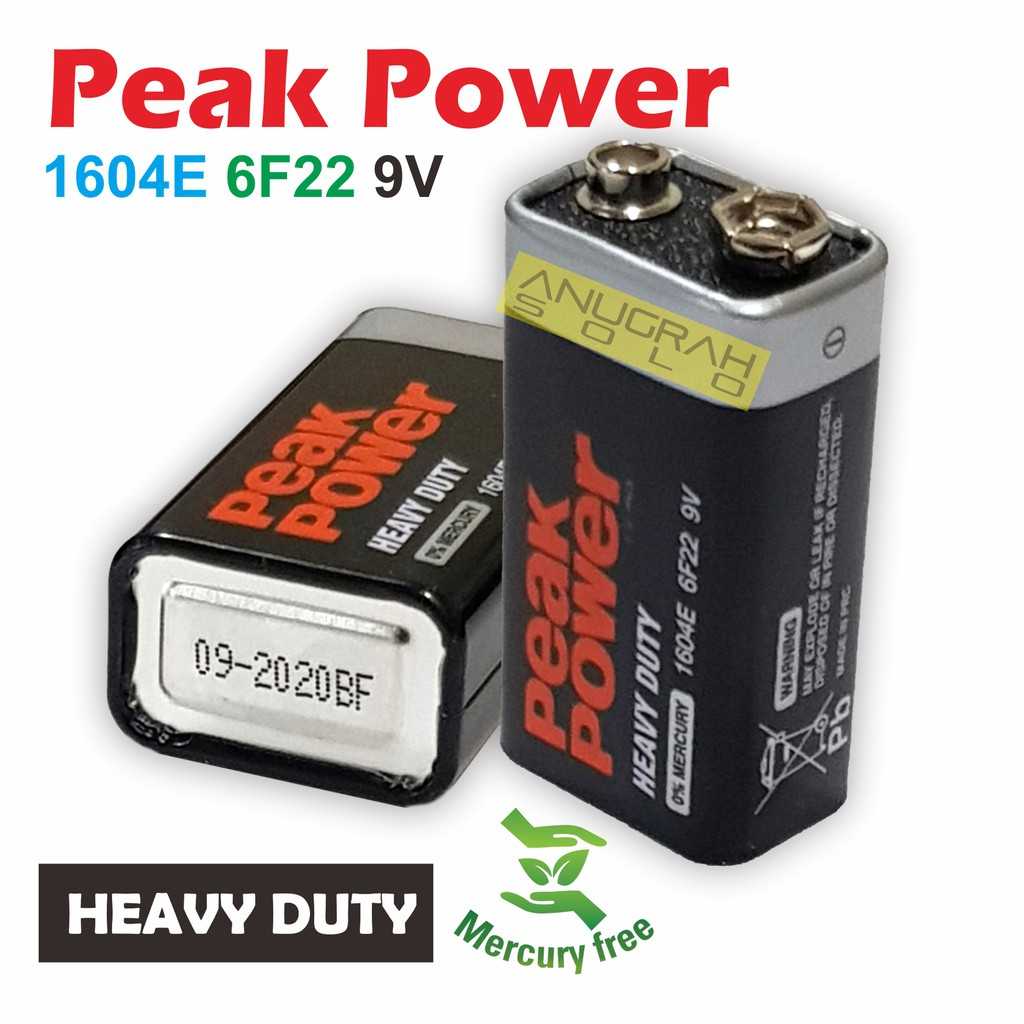

Кроме обычных солевых батареек к категории «неаккумуляторов» типоразмера 6f22 (Крона) относятся следующие изделия:

Щелочные (alkaline).
Литий-железосульфидные.
Марганцево-литиевые.
Воздушно-цинковые.
Литий-теонил-хлоридные.

Все перечисленные батареи являются «одноразовыми». При подключении к контактам таких изделий постоянного тока возможен сильный нагрев изделия с разрывом оболочки, поэтому рисковать и пытаться восстановить севшую батарейку не рекомендуется.

Как можно зарядить в домашних условиях

Все элементы питания типа Крона, поддерживающие возможность повторного заряда, можно восстановить в домашних условиях.

Аккумуляторную

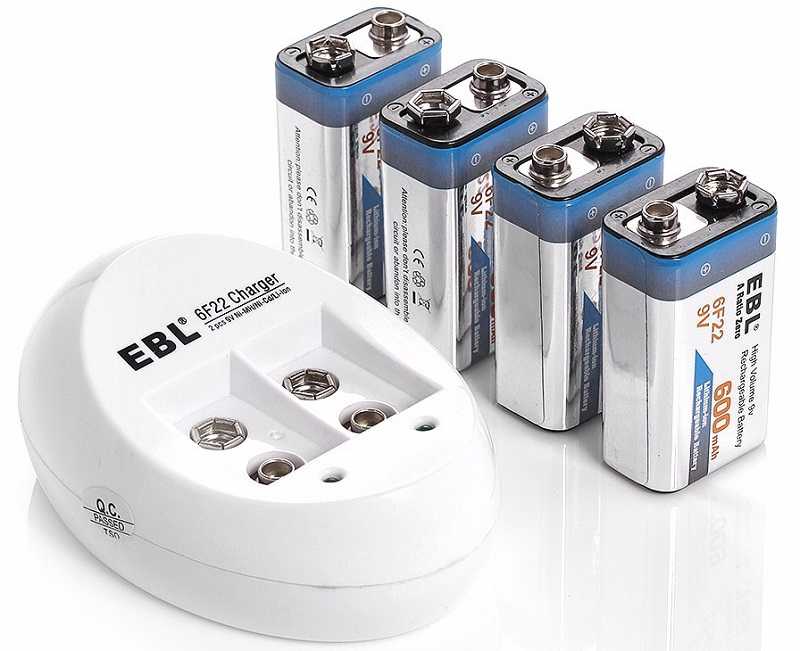

Для восстановления аккумулятора лучше приобрести специальное зарядное устройство. Такие приборы стоят недорого, но, в отличие от самодельных изделий, позволяют контролировать уровень восстановления элемента и вовремя отключать подачу электричества на контакты, когда это необходимо.

Для того чтобы активировать процесс восстановления заряда достаточно установить батарею в специальный слот и включить устройство в сеть. Если необходимо зарядить сразу несколько элементов этого типоразмера, то лучше приобрести более дорогую зарядку с возможность одновременной установки 2 и более аккумуляторов.

Обычную

Заражать обычную Крону небезопасно, но если возникает необходимость восстановить изделие в полевых условиях, то можно применить механический способ.

Для этой цели достаточно аккуратно сплющить изделие

Эту процедуру следует проводить очень осторожно, чтобы не разрушить внутренние элементы батареи и не разорвать электрический контакт

Нагрев не перезаряжаемого элемента питания в духовке также позволит слегка восстановить севшую батарейку типоразмера 6LR61. Максимальная температура при этом не должна превышать 100˚С, а тепловое воздействие осуществляться не более 15 минут. После проведения такой процедуры, перед использованием батареи, необходимо дождаться полного его остывания.

Подача электрического тока также способна слегка оживить разряженную батарею Крона, но восстанавливать таким образом элемент питания следует при постоянном контроле температуры корпуса изделия. Если передержал элемент питания на такой зарядке, то от закипания электролита может произойти взрыв.

https://youtube.com/watch?v=EfLeOH-cPD0

Удобное зарядное устройство для пальчиковых батареек

Итак, не все батарейки подлежат зарядке, так как это просто не входит в их функционал.

На корпусе одноразовых батарейках, которые нельзя заряжать должна быть одна из этих надписей

Do not recharge;
Alkaline.

Если же на батарейке вы увидели надпись «Rechargeable», то это означает, что она перезаряжаемая. А раз её можно заряжать, то нужно и зарядное устройство. Для начала стоит решить, какой именно зарядник вам необходим.

Они могут различаться по разным основаниям

В зависимости от источника питания (переменный ток или USB);
Насколько сильным должен быть ток заряда;
Наличие независимых каналов заряда и т.п.

Так, зарядное с раздельными каналами позволяет одновременно подзарядить несколько аккумуляторов. Устройства со слабым током в целом продлевают жизнь самому аккумулятору, так как обеспечивают щадящее воздействие, однако время зарядки может быть очень длительным. В то время как при помощи зарядки с сильным током аккумуляторная батарейка заряжается за несколько минут, но это может негативно сказаться на сроке службы самой батареи, поэтому оптимальным вариантом являются зарядные устройства со средним током

К таким зарядным устройствам нужно относиться с особым вниманием, так как они довольно чувствительны на внешние воздействия, особенно при низких или высоких температурах

Батарейка типа крона 9в

Классифицировать данные элементы будем по химическому составу и бренду. А также перечислим под какими цифровыми маркировками он скрывается.

На сегодняшний день существуют следующие марки этого источника питания:

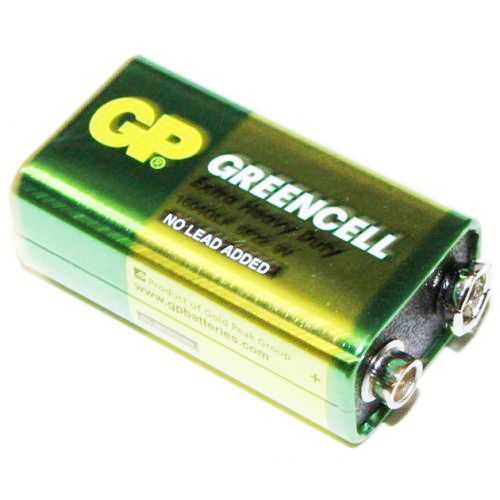

GP
Duracell

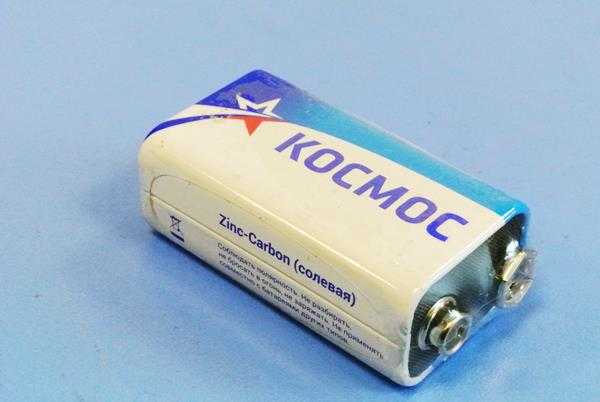

Космос
Энерджайзер или Energizer
Трофи
Neda 1604 9v
Camelion
Pleomax
Varta
Robiton
Panasonic
Toshiba

Как можно видеть из списка производством элемента питания типа крона занимаются множество компаний.

По химическому составу можно выделить следующие типы:

Щелочные кроны или алкалиновые. Основная их особенность заключается в долгом сроке службы и высокой цене. Выдерживают сильные нагрузки.

Солевые марганцево цинковые. Данные источники питания производились еще в 19 веке. Через некоторое время их полностью заменили солевые элементы. Электролитам служит раствор хлорида аммония.

Литий железо-дисульфидные. Исполняются с твердым плюсовым электродом. Делают из пирита. Способны прекрасно работать при температуре минус 40 градусов.

Воздушно-цинковые. Работают, когда цинк окисляется кислородом. Имеют большую емкость, достаточно экологичны.

Марганцево-литьевые. Электрод создан из диоксида марганца. В итоге после завершения химической реакции образуется оксид лития.

Литий-тионил-хлоридные. Работают в экстремальных температурных условиях. За счет этого их часто используют военные и ученые.

Аккумуляторные батарейки типа крона

Основное отличие подобных элементов питания от обычных заключается в множественных перезарядках. Зарядка осуществляется через специальное устройство.

Литий ионные или Li-ION. Достаточно эффективные батареи с высокой производительностью. Емкость подобных элементов достигает 700 миллиампер часов. Лучше всего они работают при комнатной температуре.

Никель кадмиевые батарейки Ni-Cd имеют 120 мА*ч. Перезаряжать их можно до 1000 раз. Стоимость достаточно низкая.

Металлогидридные элементы NI-MN. Емкость 170 – 300. Безопасны, без примесей металлов.

Li-Po. Данные источники энергии являются последней разработкой ученых. Работают на основе импульсного преобразования. Перезаряжать можно любым источником где есть 5 вольт. Поэтому их легко можно подзаряжать от компьютера.

Батарея 9в типа крона на корпусе может иметь такую маркировку:

MX1604, MN1604, 1604A, 6LR61, 6LF22, AM6, E-Block, PP3, 9V Brick Battery, 1604, 6R61, 6F22.

Аккумуляторный элемент 7Д-0,125 (7Д-0,1, 7Д-0,11).

Данные тестов

Батарейки типа Крона 9 V	Начальное напряжение (V) без нагрузки	Напряжение под нагрузкой через 5 минут	Напряжение после 10 минут работы без нагрузки	Напряжение за минуту до окончания теста под нагрузкой
Varta	9,64	7,20	7,85	6,85
Duracell	9,64	7,03	7,85	6,67
Energizer	9,66	8,10	8,85	7,78
GP Super	9,72	7,18	7,90	6,79
Panasonic	9,59	7,75	8,02	7,40

На основание полученных данных распределяем места следующим образом:

Energizer
Panasonic
Varta
GP Super
Duracell

В итоге Крона от компании Energizer способна проработать дольше чем все остальные. Это с простой нагрузкой в виде обычной лампы накаливания. Возможно при импульсном потреблении тока данные будут другими.

Самый худшим источником питания оказалась батарея от популярной фирмы Duracell. Varta и GP почти одинаковые по скорости разряда.

Как отличить заряжаемые батарейки от обычных

Отличить перезаряжаемую от одноразовой батарейки достаточно просто, несмотря на их внешнюю похожесть. В помощь приходит выдаваемое напряжение, надписи на этикетке и маркировки.

По напряжению
Аккумуляторные источники питания никогда не выдают напряжение равное 1,5 вольт. Обычно они сильно рознятся 1,1 — 1,6 вольт. Но ровно 1,5 не существует. Поэтому если на этикетке 1,5 вольт, тогда это не аккумулятор. Такой исход не работает только для батарей. Они могут быть абсолютно любых значений. Поэтому определять тип по напряжению не всегда правильный способ.

По сопроводительным надписям
Производители указывают на аккумуляторах энергетическую ёмкость. А одноразовые батарейки не имеют таких надписей. Помимо этого, все аккумуляторные источники питания имеют на этикетках состав электролитического раствора. «Rechargeable» с английского языка это переводится как «перезаряжаемый», такие надписи находятся почти на всех аккумуляторных батареях. «Alkaline» обозначает щелочной элемент и относится к одноразовым устройствам.

По маркировке
Один из самых надёжных способов отличить аккумулятор от гальванического элемента. Маркировка состоит из набора букв и цифр. Буквенные обозначения говорят о типе элемента, а цифры о размерах и принадлежности.

Как зарядить крону?

В действительности выполнять зарядку обычной кроны опасно. Лучше всего заряжать аккумуляторный элемент данного типа.

Вы можете заряжать крону на 9 вольт от прикуривателя автомобиля. Подсоединив плюс к плюсу ну а минус к минусу. Выполнять реанимацию нужно до того момента пока она не нагреется. После, отсоединить от нее провода. Затем можно проверить тестером ее напряжение и повторить зарядку.

Но нужно понимать, что подобную батарейку зарядить полностью, невозможно. На самом деле ее можно лишь частично восстановить примерно на 30%. А вот аккумуляторную как раз можно привести в первозданный вид.

Другой вариант — это приобрести зу для кроны. Перед проведением реанимации определите зарядной ток АБ. Чтобы это сделать нужно емкость батареи мА*ч разделить на 10. Так узнаем ток в миллиамперах. К примеру, если у элемента питания емкость 750 мА*ч ток для зарядки будет равен 75,0 миллиампер в час.

Как зарядить крону через USB?

Эти способы помогут зарядить крону в домашних условиях.

Так же можно приобрести USB переходник припаять к нему клеймы от старой батарейки кроны.

Извлекаем из элемента питания на 9 вольт пластину с положительным и отрицательным полюсом.
Припаиваем к ней два провода.
Отрезаем от USB переходника один конец.
Нужную нам часть соединяем с контактами.
Теперь без проблем можно подзаряжать нашу батарейку Крону от ПК или ноутбука.

Зарядка для этого источника питания имеется в обычных торговых точках. Выглядит она так, как на картинке ниже.

Сколько заряжается крона?

Многих интересует сколько времени заряжать аккумуляторные батарейки крона? Если использовать простой зарядник, то здесь все понятно. О том, что элемент питания восстановлен обычно сигнализирует лампочка.

Если аккумулятор NiMH c емкостью 350 мА*ч. Ток для зарядки в таком случае будет равен 35 мА. Чтобы определить время заряда достаточно воспользоваться формулой: Время заряда в часах = 1,4 умноженное на емкость мА*ч и деленное на зарядный ток мА.

Как проверить заряд батарейки крона?

После того как было проведено восстановление, хочется узнать сколько же вольт теперь в нашем элементе питания. Для этого придется взять в руки тестер и проверить аккумулятор. Ручку регулятора нужно выставить в режим 20 с левой стороны. После чего подсоедините щупы устройства к положительному и отрицательному полюсу. Затем посмотрите на табло. Там будет показан заряд батареи.

Данный элемент питания заряжен недостаточно его вольтаж составляет 8.7 вольт. После зарядки обычно показатели будут равны больше 9 v. Главное, чтобы в ваших руках была заряжаемая батарейка крона.

Зарядка для кроны своими руками

Ниже на видео представлены многочисленные варианты как сделать зарядку для кроны. Для этого потребуются разные радио детали, печатная плата и некоторые разъемы. Но сейчас же на этом заострять внимания не будем. А предложим вам вариант требующий минимум усилий.

Возьмите зарядное устройство от телефона, фотоаппарата или портативной колонки. Убедитесь, что она не выше 5-и вольт и вам собственно не нужно. Кроме этого там должен быть USB порт.
От старой кроны возьмите пластину с клеймами «+» и «-».
Припаяйте провода к полюсам.
Разберите зарядник.
Отпаяйте установленный порт.
На его место установите 2 провода с уже присоединенными полюсами.
Подсоедините батарейку.
Включите в сеть.

На этом процесс зарядки пойдет.

Таким образом перезаряжаемая батарейка крона на 9 вольт после этой процедуры будет чувствовать себя вполне удовлетворительно.

Как зарядить крону в домашних условиях видео

На ролике представлена схема восстановления 9v батарейки.

Таким образом если у вас возникает вопрос можно ли подзарядить крону? То ответ очевиден! Конечно да!

Чем заменить крону?

Выполнить замену можно обычными батарейками. К примеру, если соединить 6 штук 1,5 вольтовых батареек последовательно, то получим 9 v. Но может возникнуть проблема что в устройство подобная штука не влезет. Тогда просто выводим два провода и цепляем их к цепочке соединенных батареек.

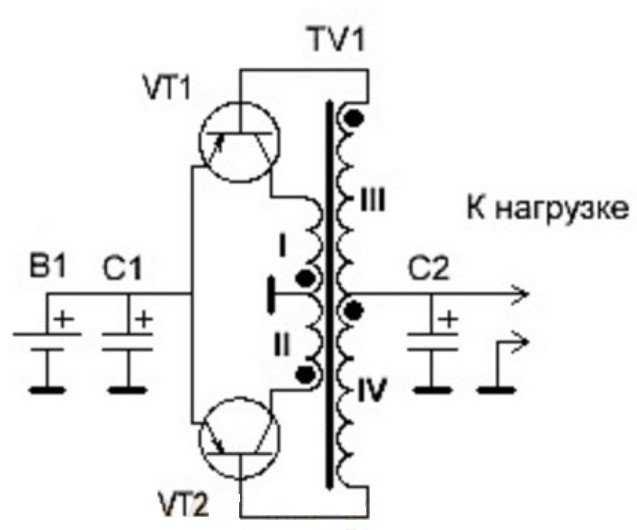

Есть схема преобразователя на 9 вольт. Но здесь уже требуются знания в радиоэлектронике. С помощь этой схемы можно из аккумуляторной батареи от телефона на 3,6 вольт получить 9 v. А это то что нужно! Ниже представлен чертеж.

Комплектующие:

С1 -100 мкф.
С2 – 1000 мкф.
Ферритовое кольцо 2000 НМ.
Транзисторы КТ 209.

Более подробно о сборке написано здесь: https://radioskot.ru/blog/zamena_batarejke_krona_9v/2016-09-17-452

Сколько стоит крона?

Цена на данную батарею очень варьирует. В каждом магазине она будет разной. Чаще всего чем выше емкость источника питания, тем он дороже.

Примерные расценки:

Аккумуляторная батарейка крона на 650 mA*ч обойдется в 600 р.
имеет цену от 60 р.
Varta Superlife от 70 рублей.
Космос от 43 р.
Samsung Pleomax 6F22-1BL, цена варьирует от 70 – 150 р.
Fine Power (6LR61 – KT-1151) – 85 – 160 р.
Smartbuy – 45 рублей.

Таким образом из выше приведенного списка становится понятно, что ценовой диапазон очень широкий. И 1 крона 9в может стоить по-разному. Если приобретаете 20 крон, то возможно будет скидка. Информация о ценах была взята с интернет магазинов.

Что можно сделать из кроны?

В действительности можно сотворить множество интересных вещей. Например, создать зажигалку, магнит, тайник, выжигатель и многое другое.

Сейчас продемонстрируем как изготавливается тайник. Для этого потребуется аккумуляторная батарейка крона.

Шаг №1.

Берете острый нож и делаете надрез в верхней части элемента питания.

Шаг №2.

После того как срез будет выполнен выньте содержимое.

Шаг №3.

Убираем 4 ненужных батареи. Останется 2-е, которые и будут поддерживать работоспособность.

Шаг №4.

Припаиваем проводок к нужному контакту.

Шаг №5.

Крепим аккумуляторы к верхней части с помощью клея.

Шаг №6.

Помещаем оставшиеся две батарейки и крышку обратно в корпус.

Шаг №7.

Прячем в тайник все что туда поместится!

Батарея при этом будет работать правда ее напряжение составит всего 3 вольта.

В данном видео представлено как сделать зажигалку из кроны

Из этого видео узнаете как сотворить электрический магнит

Принципиальная схема ЗУ для 6F22

Второй вариант схемы на той же MAX712

Стабилизация зарядного тока линейная, измерения температуры нет. Предположения при проектировании ЗУ приняли следующее:

Питание от нестабильного источника питания с максимальным напряжением 15 В.
Зарядный ток 80 мА, то есть 0,5C для батарей емкостью 160 мА/ч и 0,3C для батарей емкостью 250 мА/ч.
Зарядка аккумуляторов из 7 ячеек — то есть общим напряжением 9 вольт.

Почему 7 банок? В одноразовой батарее 6 ячеек по 1,5 В каждая. А перезаряжаемая батарея имеет 7 с номинальным напряжением 1,2 В, что дает 8,4 В. После полной зарядки напряжение может составлять 10,5 В.

Из приведенных выше данных получились значения R1 = 1,3 кОм и Rsense = 3 Ома. Источник питания должен давать напряжение в любой ситуации не менее 12 В (хотя бы на 1,5 В больше, чем напряжение полностью заряженных элементов). Тепловыделение на транзисторе: 0,7 Вт. Из-за принятого зарядного тока ограничили время быстрой зарядки до 3 часов. Вместо 2N6109 использован BD244C.

Полезное: Зарядное устройство HTRC T240

Устройство батарейки крона

Основную информацию по этому вопросу можно прочесть в статье из чего состоит батарейка крона. Там рассматривается что внутри кроны в разрезе и многое другое.

В отличие от большинства батареек полярность кроны располагается, с одной стороны. Если вы не знаете где у кроны cr 9v плюс и минус, тогда посмотрите на рисунок.

Как разобрать крону?

Кроновская батарейка разбирается достаточно легко. Все что нужно сделать это снять этикетку и отогнуть жестяной корпус. Ну а дальше все внутренности предстанут перед вашими глазами. Перед разбором вооружитесь ножницами или ножом и пассатижами!

Разбирать будим вот эту красавицу!

Первым делом снимаем этикетку. Для этого в любое удобное место просовываем острый предмет по типу ножниц и собственно избавляемся от наклейки.

Теперь разбираемся с жестяным корпусом. Нам нужно снять его. Ищем щель и с помощью ножниц и пассатижей снимаем корпус.

После этого элемент питания предстанет перед нами в разобранном виде.

Вот собственно, что внутри батарейки. Как видите она состоит из 6 сплющенных элементов, соединенных между собой. Внутри каждого из них находиться стержень, электролит и разные химические элементы.

На этом разбор закончен!

Это интересно: Не отключается сливной насос в посудомоечной машине: причины

Батарейка типа крона 9в

На сегодняшний день существуют следующие марки этого источника питания:

GP
Duracell
Космос
Энерджайзер или Energizer
Трофи
Neda 1604 9v
Camelion
Pleomax
Varta
Robiton
Panasonic
Toshiba

Как можно видеть из списка производством элемента питания типа крона занимаются множество компаний.

По химическому составу можно выделить следующие типы:

Аккумуляторные батарейки типа крона

Никель кадмиевые батарейки Ni-Cd имеют 120 мА*ч. Перезаряжать их можно до 1000 раз. Стоимость достаточно низкая.

Металлогидридные элементы NI-MN. Емкость 170 – 300. Безопасны, без примесей металлов.

Батарея 9в типа крона на корпусе может иметь такую маркировку:

MX1604, MN1604, 1604A, 6LR61, 6LF22, AM6, E-Block, PP3, 9V Brick Battery, 1604, 6R61, 6F22.

Аккумуляторный элемент 7Д-0,125 (7Д-0,1, 7Д-0,11).

Формула для расчёта времени зарядки и её тонкости

Для того чтобы узнать, сколько заряжать аккумуляторные батареи, нужно воспользоваться простой формулой:

t = k∙(C / I),

где t – время, требующееся для того, чтобы полностью зарядить АКБ, k – коэффициент теплоотдачи, значение которого варьируется от 1,2 до 1,6, С – ёмкость аккумулятора, I – ток сети.

Рассчитать время, используя описанное выражение, не составит труда

Важно учитывать целесообразность его применения – должны быть известны значения зарядного тока и ёмкость источника энергии. Использовать формулу удобно, когда время зарядки находится в диапазоне от 4 до 20 часов

При значении меньше указанного подача электрического тока должна прекращаться самостоятельно, и элемент питания принимается готовым к работе. Если же время, затрачиваемое на зарядку, превышает 20 часов, это значит, что аккумулятор питается небольшими по величине зарядными токами, которые неспособны причинить ему вред.

Аккумуляторы типа крона

Сначала для гитар были куплены аккумуляторы типа крона GP NiMH 8,4В 170 мАч и зарядное устройство:

Аккумуляторы типа крона GP NiMH 8,4В 170 мАч и зарядное устройство

Через несколько лет они почти перестали держать заряд, но их вполне хватало для гитары и в этом состоянии. К сожалению, микрофонный усилитель Saramonic SmartRig+ работал с этими аккумуляторами очень ограниченное количество времени, особенно при использовании конденсаторных микрофонов с питанием +48В.

На Aliexpress обнаружились аккумуляторы Li-ion 9В 650 мАч фирмы Soshine, о которых я расскажу чуть подробнее, ведь это на сегодня лучший вариант замены батарейки крона. Мой набор включает в себя четыре аккумулятора крона и зарядку для них:

Аккумуляторы типа крона Li-ion фирмы Soshine и оригинальная зарядка на 4 аккумулятора

Упаковка аккумуляторов тройная: картон, полиэтиленовая коробка, пленка поверх самого аккумулятора:

Аккумуляторы типа крона Li-ion 9В 650 мАч фирмы Soshine

В отзывах один покупатель писал, что не мог зарядить аккумулятор, а потом обнаружил, что он дополнительно упакован в пленку — да, ее можно и не заметить, я сам так попался:)

Аккумуляторы Li-ion 9В 650 мАч фирмы Soshine типа крона: незаметная упаковочная пленка на контактах

Зарядка работает просто: зеленый диод — заряжено, красный — заряжается. Одновременное мигание двух диодов говорит о неисправности аккумулятора:

Профессиональная зарядка батарей типа крона 9В Soshine Li-ion NiMH LiFePO4

Я приобрел этот набор не так давно, поэтому не могу с уверенностью сказать, как он будет вести себя с течением времени — на сегодня все работает отлично, я даже забыл про второй способ, как избавиться от батарейки крона:

Как определить, это батарейка или аккумулятор

На первый взгляд рассматриваемые источники энергии очень похожи, но, приглядевшись, можно сразу же разглядеть визуальные отличия.

Главным показателем аккумулятора считается надпись на его корпусе с определённым числом и отметкой mАh. Данные отличительные черты свидетельствуют, что элемент питания имеет ёмкость, которой может обладать только АКБ.

Найти аккумулятор среди батареек также можно по характерному слову, присутствующему на этикетке: «rechargeable», что в переводе с английского означает «перезаряжаемый». В случае если к пользователю попадёт в руки обычная батарейка, на ней будет предупреждение , то есть «не перезаряжать».

Следующим пунктом, следуя которому удастся выбрать необходимый элемент питания, является маркировка:

Аккумуляторы подразделяются на типы, учитывающие материалы. Могут встретиться обозначения: Ni-Mh (никель-металлогидридный), Ni-Cd (никель-кадмиевый), Ni-Zn (никель-цинковый), Li-ion (литий-ионный), Li-Pol (литий-полимерный).
Среди батареек распространены: R – солевые, LR – щелочные, FR – литиевые.

АКБ и батарея, помимо отличий в маркировке, существенно разнятся в цене: аккумулятор идентичного типоразмера будет стоить до четырех раз дороже обычной батарейки. Именно поэтому последние достаточно популярны среди пользователей – их можно использовать в простых бытовых устройствах, например, в часах, фонариках или машинках на радиоуправлении, и даже вставлять в цифровые приборы, которые давно пылятся на полке, например, в фотоаппарат.

Типы аккумуляторов Крона

Емкость аккумуляторных батареек очень существенно меняется в зависимости от хим.элементов. Самыми распространенными из них являются:

Никель-кадмиевые элементы (Ni-Cd), имеющие максимальную емкость 150 мА/ч.
Никель-металл-гидридные элементы (Ni-MH), которые выпускаются немного мощнее – в пределе 175-300 мА/ч.
Литий-ионные (Li-ION) – самые емкие элементы мощностью 350-700 мА/ч.
литий-полимерные (Li-Pol) – вариант, который сочетает в себе простоту и новые технологии. Средняя ёмкость – 250 мА/ч.

Такие батареи имеют гораздо более высокую плотность энергии, чем другие . Они могут иметь до 150 Вт-ч (Вт) энергии на килограмм (кг), по сравнению с никель-металлогидридными батареями при 60-70 Вт / кг и свинцово-кислотными батареями при 25 Вт / кг. Они также имеют более низкую скорость разряда, чем другие, теряя около 5% своего заряда в месяц по сравнению с литий-ионными батареями, которые теряют 20% в месяц.

Кроновые аккумуляторы могут использовать различные материалы в качестве электродов. Наиболее распространенной комбинацией является оксид лития-кобальта (катод) и графит (анод), который чаще всего встречается в портативных электронных устройствах, таких как мобильные телефоны и ноутбуки. Другие катодные материалы включают оксид лития-марганца (используется в гибридных электрических и электрических автомобилях) и литий-фосфат железа.

Как зарядить Крону в домашних условиях (видео)

Таким образом, не все батарейки можно заряжать, тем более пальчиковые. Перезаряжаемые батарейки называют аккумуляторными и их подзарядку можно произвести несколькими способами: при помощи специального зарядного устройства или в домашних условиях при помощи микросхем.

Рассмотрим устройство для зарядки маломощных аккумуляторных батарей на 9 вольт, типа 15F8K. Схема позволяет заряжать батарею постоянным током около 12 мА, а по окончании — автоматически отключается.

В ЗУ есть защита от короткого замыкания в нагрузке. Устройство представляет собой простейший источник тока, включает дополнительно индикатор опорного напряжения на светодиоде и автоматическую схему отключения тока по окончании зарядки, которая выполнена на стабилитроне VD1, компараторе напряжения на ОУ и ключе на транзисторе VT1.

Принципиальная электрическая схема.

Уровень зарядного тока устанавливается резистором R7 по формуле, которую вы можете посмотреть в оригинале статьи на картинке (клик, для увеличения размера).

Как правильно заряжать аккумуляторную батарейку

Перед проведением зарядки в домашних условиях, ознакомьтесь с инструкцией к устройству и рекомендациями от производителя.
Современные аккумуляторы не обладают эффектом памяти, поэтому заниматься раскачкой батареи не нужно. За исключением никель-кадмиевых (Ni-Cd) АКб.
Соблюдайте температурные режим, не вставляйте в зарядное устройство при температуре ниже 5 градусов и выше 50 градусов Цельсия.
Подберите зарядник специально под аккумуляторы, хорошо, если это было сделано сразу. Учтите, чем медленнее подаётся заряд энергии, тем лучше.
Не оставляйте АКБ в ЗУ дольше, чем на сутки. Если они не зарядились, то продолжать не имеет смысла.

Правильно заряжаем

У батареек типа «крона» очень богатая история, они появились еще в советские времена, но и в наши дни все еще остаются востребованным товаром. Этот элемент питания незаменим для гаджетов с большим потреблением энергии, «крона» дает ток гораздо большей силы, если сравнивать с любой другой батарейкой. Давайте ознакомимся с этим источником питания детальнее.

Начать стоит с описания характеристики батарейки «крона», чтобы было понятнее, в чем состоит их особенность. Этот элемент питания отличается достаточно высокой производительностью, на выходе имеет напряжение в районе девяти вольт (к примеру, пальчиковая батарейка, алкалиновая, литиевая или др., «выдает» всего 1,5 вольта).

Сила тока батарейки «крона» может достигать 1200 мА•ч, но такие элементы стоят дороговато. Стандартная мощность батарейки «крона» на порядок ниже. Она составляет 625 мА•ч, но и этого хватает, чтобы вдохнуть жизнь в гаджет на очень длительный срок.
Емкость аккумуляторных (заряжаемых) батареек «крона» будет варьироваться в зависимости от типа химических элементов, причем, весьма существенно. Рассмотрим их наиболее распространенные варианты. На нижней ступени эволюции находятся элементы Ni-Cd (никель-кадмиевые), их максимальная емкость всего 150 мА•ч.
За ними следуют более современные элементы с классификацией Ni-MH (никель-металл-гидридные), они уже выпускаются на порядок мощнее (175—300 мА•ч). Самые емкие из всех «крон» — это элементы класса Li-ION (литий-ионный).

Их мощность варьируется в пределах 350-700 мА•ч. Но у «крон» есть одна общая черта – их размер. Стандарт этих элементов питания – 48,5х26,5х17,5 миллиметров.

Это интересно: Лучший Power bank на солнечных батареях

Устройство и сфера примененияЕсли разобрать такой элемент питания, можно увидеть довольно необычную картину для «внутренностей» батарейки. Под металлическим корпусом «кроны» скрываются шесть последовательно соединенных в одну цепочку полуторавольтовых батареек.

Именно таким образом на выходе она и выдает девять вольт. Поняв, из чего состоит батарейка «крона», можно еще раз вспомнить старую пословицу о том, что все гениальное на самом деле просто!
И это неудивительно, ведь получить такой вольтаж и мощность от химической реакции элементов батареи другим путем (ведь ее корпус попросту для этого мал) практически невозможно.
Батарейки такого типа используют в пультах управления к устройствам и игрушкам. Еще их можно встретить в различных GPS-навигаторах и даже в шокерах. Как видите, без мощных батареек в наш век постоянно развивающихся технологий никак!

Правила зарядки

Хотя «добросовестные» производители элементов питания и пишут, что одноразовые батарейки такого типа заряжать нельзя, народные умельцы доказывают совершенно противоположное. Итак, как зарядить одноразовую батарейку «крона»?

Здесь есть одна оговорка – делать это вы будете на свой страх и риск, ведь если не правильно подобрать напряжение, то батарейка может «порадовать» знатным фейерверком. Для начала определяем зарядный ток нашей батарейки, для этого ее емкость мы делим на десять (150 мА•ч / 10 = 15 мА•ч).

Таким образом, можно продлить жизнь вашей «кроне» на два-три цикла. Учитывая, что разряжается она довольно долго, это уже очень неплохо. Но учтите, если элементы внутри батарейки высохли, то зарядить ее вторично вам уже не удастся. К сожалению, определить это может только «вскрытие».

Экономьте, подзаряжая «кроны», но не забывайте о том, что экономия должна быть разумной, не заряжайте одноразовые элементы более двух раз!
