Кпд солнечных батарей

Виды используемых устройств

Как уже было сказано, все они имеют в своем составе фотоэлементы, которые могут быть представлены следующими полупроводниками:

Кремниевые гелиопанели

В настоящее время для производства фотоячеек используется монокристаллический, поликристаллический и аморфный кремний.

• Из монокристаллического кремния. Как видно из названия, основным материалом в данных приборах считается очищенный кремний. По внешнему виду они выполнены в виде пчелиных сот, соединенных в единую структуру. Конструктивно очищенный монокристаллический кремний представляет собой тончайшие пластины (до 300 микрон), связанные электродной сеткой. Главным преимуществом признана их высокая эффективность, которая может составлять до 20%.
• Поликристаллические элементы. Подобные виды значительно дешевле предыдущего варианта в связи с более простой технологией изготовления (охлаждения кремниевой субстанции). Заметим, что образование внутри поликристаллов приводит к тому, что стабильность работы становится значительно ниже, а показатели конечного коэффициента полезного действия не превышают 18%.
• Гелиопанели из аморфного кремния. Можно отнести как к пленочным, так и к кремниевым, так как основным полупроводниковым материалом в них является силан (или кремневодород). Тонкая пленка силана наносится на специально подготовленную подожку, которая и образует фотоячейку. Не смотря на то, что КПД составляет всего порядка 5%, данный тип нашел широкое применение. Фотоячейки обладают хорошим светопоглощением, благодаря чему несмотря на малый КПД, способны работать при отсутствии прямого солнца и в пасмурную погоду. В связи с этим применяют сочетание монокристаллических (или поликристаллических) ячеек с аморфными, так как сборные секции способны работать в любых погодных условиях.

Пленочные гелиопанели

Бывают двух видов:

• На основе теллурида кадмия. Имеют низкий КПД (до 10%) и ядовитое вещество в своем составе, но не смотря на это низкая стоимость обуславливает их популярность. На основе селенида меди-индия. Основные материалы, применяемые для создания ячеек – медь, селен и индий. Также являются достаточно дешевыми, однако имеют эффективность порядка 20%.
• Полимерные. В настоящий момент являются более популярными в связи с их дешевизной и доступностью. В качестве полупроводников используется полифенилен или фталоцианин меди. Эффективность составляет всего 5%, однако в связи с их доступностью, легкостью установки и монтажа, а также экологической безопасностью, они применяются не только в промышленных, но и в бытовых целях.

Почему стремление к независимости может пропасть ещё до появления солнечных панелей

Начнём с того, что установить систему солнечных панелей – это дорого. Многие энтузиасты буквально угасают, как только видят реальные расчёты. К примеру, небольшая система для дачи стоит порядка 60 тысяч рублей. Сравните это со стоимостью подключения к сетевому электричеству в 500–700 рублей и поймёте, что только очень сильное желание может преодолеть этот барьер.

Получается, что разориться на установку солнечной системы могут решиться только те, у кого нет альтернативы в виде электросетей.

ФОТО: img1.newsmir.infoОтдалённые места, куда подвести электричество слишком трудно – вот где оправданы такие траты

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

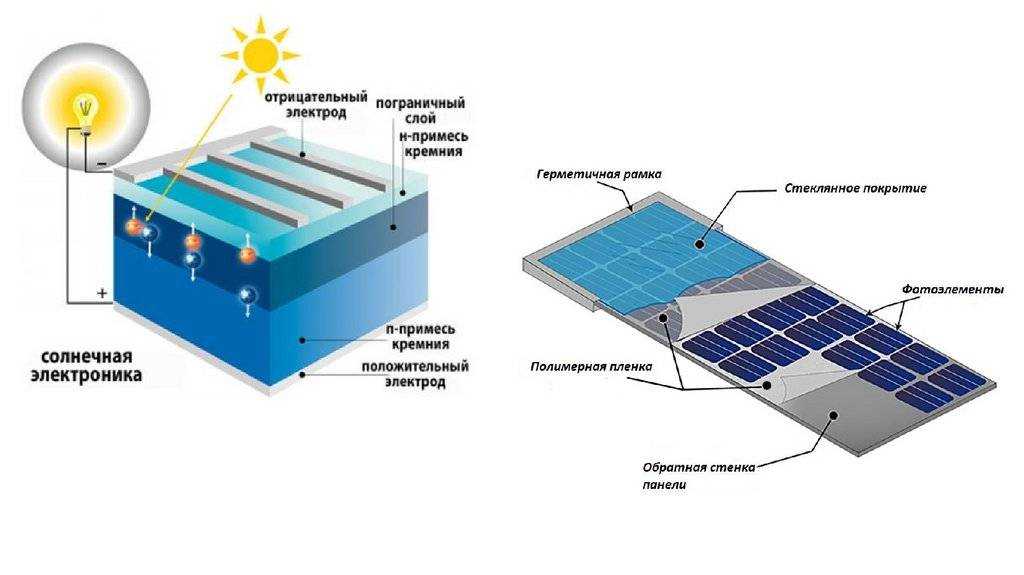

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

• Непосредственно фотоэлементы / солнечная панель;
• Инвертор, преобразовывающий постоянный ток в переменный;
• Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Как увеличить КПД панелей

Можно ли повысить эффективность солнечных батарей? Чтобы получить максимальный эффект от установки солнечной системы необходимо соблюдать все правила эксплуатации панелей: контролировать угол наклона, правильно разместить с возможностью проветривания, очищать поверхность фотоэлементов и исключать затемненные участки. Кроме того, отдавайте предпочтение тем батареям, которые изготовлены из высококлассного кремния. Именно они смогут обеспечить наивысший КПД.

Повысить КПД солнечной панели

Сегодня этим вопросом занимаются научно-исследовательские центры, и данное направление является приоритетным. Инженерами предпринимаются попытки производить такую солнечную систему, которая будет состоять из модулей разных материалов. Смысл такой задумки заключается в том, чтобы разные материалы и несколько слоев могли впитывать в себя все типы энергии: как инфракрасное излучение, так и ультрафиолетовое. Подобное решение сможет повысить КПД в два, а то и в три раза. Ученые предполагают, что такие современные модули смогут производить до 90% эффективности. Более высокий процент производительности позволяет не только вырабатывать больше энергии, но и сократить срок окупаемости.

Расчет производительности

Применение солнечной энергии и экономическую рациональность таких концепций обусловливает эффективность всех видов систем солнечных батарей. Прежде всего учитываются затраты, обращённые на преобразование энергии солнца в электрическую.

Насколько окупаемы и эффективны такие системы, определяют и такие факторы как:

• Тип гелиопанелей и сопутствующего оборудования;
• КПД фотоэлементов и их стоимость;
• Климатические условия. В разных регионах — разная солнечная активность. Она же влияет и на срок окупаемости.

Как подобрать нужную производительность

Перед покупкой панелей необходимо знать, какую необходимую эффективность сможет выдавать солнечная батарея.

Если ваш домашний уровень потребления составляет, к примеру, 100 кВт/месяц (по электросчетчику), то целесообразно чтобы гелиоэлементы вырабатывали столько же.

С этим определились. Пойдем дальше.

Понятно, что гелиостанция работает только в дневное время суток. Мало того — паспортная мощность будет достигнута при наличии ясного неба. Кроме этого, пика мощности можно добиться при условии падения лучей солнца на поверхность под прямым углом.

При изменении положения солнца изменяется и угол панели. Соответственно, при больших углах будет наблюдаться заметное снижение мощности. Это только при условии ясного дня. В пасмурную погоду можно гарантировать падение мощности в 15–20 раз. Даже небольшое облачко или дымка вызывает падение мощности в 2–3 раза

Это тоже надо принимать во внимание

Теперь — как рассчитать время работы панелей?

Рабочий период, при котором батареи смогут эффективно работать практически на всю мощность, составляет примерно 7 часов. С 9–00 до 4–00 вечера. В летнее время световой день больше, но и выработка электричества в утреннее и вечернее время совсем мала — в пределах 20–30 %. Остальная часть, это 70 %, будет вырабатываться, опять-же, в дневное время, с 9 до 16 часов.

Итак, получается, что если панели имеют паспортную мощность 1 кВт, то в самый летний, самый солнечный день выработают 7 кВт/час электроэнергии. При том условии, что проработают с 9 до 16 часов дня. То есть в месяц это составит 210 кВт/час электроэнергии!

Это комплект панелей. А одна панелька мощностью всего-навсего в 100 ватт? За день она даст 700 ватт/час. В месяц 21 кВт.

Что входит в систему

Солнечные панели. О том, как их собрать, мы писали в этой статье (откроется в новом окне). Вы можете купить готовый комплект солнечных батарей для дома, но для экономии средств можно приобрести поликристаллические фотоэлементы и собрать солнечные батареи для своего дома своими руками.

Инвертор. Солнечные батареи вырабатывают постоянный ток, близкий к 12 или 24 вольтам (в зависимости от подключения), инвертор преобразует его в переменный 220 В и 50 Гц, от которого можно питать все бытовые приборы.

Аккумулятор. Даже их система. Солнечная энергия вырабатывается не постоянно. В пиковые часы её может быть переизбыток, а с наступлением сумерек её выработка прекращается вовсе. Аккумуляторы накапливают электричество в течении светового дня и отдают его вечером/ночью. Как выбирать аккумулятор для солнечной электростанции написано в этой статье (откроется в новом окне).

Важно знать. Не рекомендуется использовать для этих целей обычные автомобильные аккумуляторы – они приходят в негодность за 2-3 года эксплуатации (на такой срок службы они и рассчитаны). Контроллер

Обеспечивает полный заряд аккумуляторной батареи и защищает её от перезарядки и закипания. О том, какой контроллер выбрать мы писали в этой статье (откроется в новом окне)

Контроллер. Обеспечивает полный заряд аккумуляторной батареи и защищает её от перезарядки и закипания. О том, какой контроллер выбрать мы писали в этой статье (откроется в новом окне).

От чего зависит КПД

На высокий процент эффективной выработки электроэнергии батареями влияет множество факторов. Основными из них являются:

• Угол падения солнечного света на поверхность панелей.
• Температурный коэффициент.
• Погодные условия.
• Наличие тени, грязи, снега.
• Затемнение элементов.

Максимальная эффективность солнечных панелей достигается при попадании солнечного света на поверхность модулей под углом 90 градусов, то есть перпендикулярно. При этом, даже если батарея располагается с учетом всех требований угла наклона, поверхность фотоэлементов должна быть чистой и не заслоняться деревьями или другими постройками.

Сегодня можно приобрести солнечную батарею, которая уже оснащена функцией слежения и контроля расположения солнца. То есть панель сама подстраивается под угол падения солнечных лучей. Но подобные устройства достаточно дорого стоят и применяются на промышленных объектах.

При установке солнечных модулей следуйте рекомендациям специалистов. Во-первых, выбирайте южную сторону для размещения конструкций, чтобы избежать попадания тени на них, а во-вторых, соблюдайте угол наклона согласно времени года и региона проживания. Ведь чем больше солнечного света попадает на поверхность, тем выше КПД, а соответственно, и выработка электроэнергии. Учитывайте, что в зимнее время показатель эффективности может подать в половину, а то и больше. И не забывайте очищать модули от снега и грязи, так как это становится препятствием для попадания света.

Еще одним важным препятствием, снижающим общую эффективность выработки батареями электрического тока, выступает температурный коэффициент. В результате попадания солнечных лучей на поверхность модулей они нагреваются, температура может доходить до 80 градусов. Критические температурные значения напрямую отражаются на уровне КПД. Показатель снижается. Необходимо проводить мероприятия, направленные на уменьшение потери эффективности. Например, это можно сделать за счет свободного пространства между батареями, из-за чего воздушные массы смогут охлаждать модули, а также путем периодического протирания их.

Как рассчитать мощность солнечных батарей для дома. Жми!

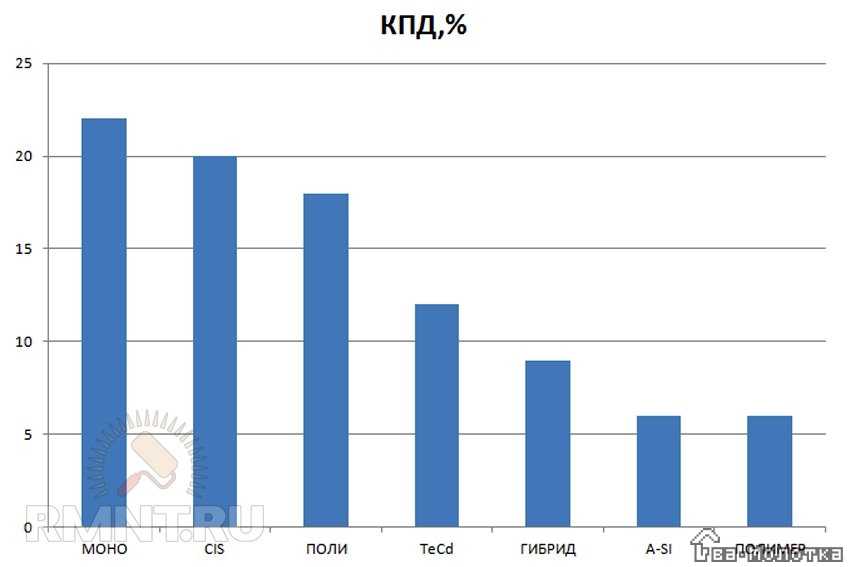

Невысокий КПД солнечных батарей – один из основных недостатков современных гелиосистем. На сегодняшний день один квадратный метр фотоэлемента способен вырабатывать около 15-20 % от мощности падающего на него излучения.

Такая выработка требует установку батарей больших размеров для полноценного электроснабжения. Более того, чтобы достичь необходимого выходного напряжения, панели соединяются между собой последовательно или параллельно. Их площадь при этом может достигать от нескольких квадратных метров.

КПД солнечных панелей зависит от целого ряда причин:

• материал фотоэлемента;
• плотность солнечного потока;
• время года;
• температура;
• и др.

Давайте подробнее поговорим о каждом факторе.

Материал фотоэлемента

Виды солнечных батарейСолнечные преобразователи делятся на три вида, в зависимости от метода образования атома кремния:

• поликристаллические;
• монокристаллические;
• панели из аморфного кремния.

Поликристаллические панели изготовлены из чистого кремния и отличаются сравнительно высоким КПД – 14-17%.

Монокристаллические панели менее эффективны в преобразовании солнечной энергии. Их коэффициент полезного действия около 10-12 %. Но невысокие энергозатраты на изготовление таких преобразователей делает их более доступными.

Тонкопленочные батареи также изготавливают с нанесением частиц меди, индия, галлия и селена. Это немного увеличивает их производительность.

Работа в любую погоду

График зависимости мощности от погодных условийДанный показатель зависит от географического расположения панели: чем ближе к экватору, тем выше плотность солнечного излучения.

Зимой производительность фотоэлементов может снизиться от 2 до 8 раз. Это объясняется, прежде всего, скоплением на них снега, сокращением продолжительности и количества солнечных дней.

Важно помнить: в зимнее время следить за наклоном панелей т. к

солнце находится ниже обычного.

Условия эффективной работы

Чтобы батарея работала эффективно, нужно учесть несколько нюансов:

• угол наклона батареи к солнцу;
• температуру;
• отсутствие тени.

Угол между рабочей поверхностью преобразователя и солнечными лучами должен быть близок к прямому. В таком случае эффективность фотоэлементов при прочих равных условиях будет максимальна. Чтобы увеличить КПД дополнительно к ним устанавливают систему слежения за солнцем, которая меняет наклон относительно положения светила. Но подобное встречается нечасто из-за дороговизны оборудования.

В процессе работы многие батареи нагреваются, что плохо сказывается на качестве преобразования энергии солнца в электрическую. Во избежание потерь необходимо оставлять пространство между устройством и опорной поверхностью. Это позволит потоку воздуха свободно проходить и охлаждать преобразователи.

Важно знать: необходимо протирать панели 2-3 раза в год, очищая их от пыли и тем самым увеличивая проходимость лучей солнца. КПД фотоэлементов непосредственно зависит от количества попадающего на них солнечного света

И очень важно предусмотреть правильный монтаж преобразователей с полным отсутствием теней, падающих на рабочую поверхность. В противном случае может пострадать эффективность всей системы в целом. Как правило, батареи устанавливаются с южной стороны

КПД фотоэлементов непосредственно зависит от количества попадающего на них солнечного света

И очень важно предусмотреть правильный монтаж преобразователей с полным отсутствием теней, падающих на рабочую поверхность. В противном случае может пострадать эффективность всей системы в целом

Как правило, батареи устанавливаются с южной стороны.

Есть батареи с 40% кпд, о них смотрите в следующем видео:

https://youtube.com/watch?v=pKscGXyZOi8

Характеристика устройств

Ученым удалось обнаружить природные вещества, в которых происходит преобразование света в электроэнергию. Этот процесс они стали называть фотоэлектрическим эффектом. Впоследствии им удалось научиться управлять этим явлением. Потом благодаря полупроводниковым материалам они смогли создать небольшие эффективные приборы – фотоэлементы.

После этого было налажено производство миниатюрных преобразователей и эффективных гелиопанелей. КПД кремниевых панелей составляет 18–22%.

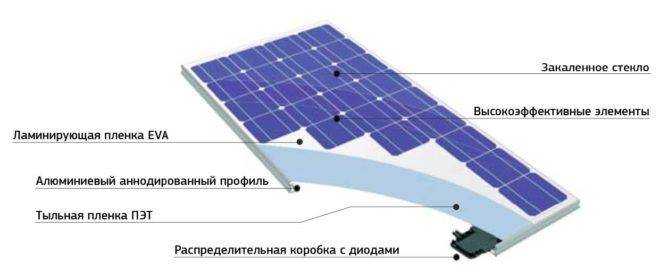

Устройство солнечного модуля

Из данных модулей собирают солнечные батареи, преобразующие фотоны солнечной энергии в постоянный ток, накапливающийся в аккумуляторах или трансформирующийся в переменный ток напряжением 220 V, необходимый для питания многих бытовых и промышленных электроприборов.

Такие источники питания незаменимы для удаленных районов, где нет централизованного электроснабжения или часто случаются перебои с электричеством. Кроме того, они позволяют экономить затраты на электроснабжение в быту и в некоторых отраслях промышленности.

Область применения солнечных панелей

Стационарные панели

Солнечные панели могут использоваться как в стационарных условиях, так и быть переносными.

Фиксированные модули применяются в следующих областях:

• на солнечных электростанциях;
• в автономных, резервных или гибридных электростанциях для дома или дачи;
• для обогрева помещений и нагрева воды (солнечный коллектор);
• в автономных системах освещения улиц;
• для питания рекламных щитов;
• в системах навигации и сигнализации;
• в насосных станциях и др.

Рассматривая стационарные солнечные электростанции, остановимся подробнее на тех, которые используются для электроснабжения дома. Чтобы обеспечить жилище электричеством с помощью энергии Солнца, понадобятся следующие комплектующие:

• солнечные модули;
• аккумулятор (для накопления неизрасходованной энергии);
• контроллер напряжения (увеличивает срок службы аккумулятора, но не обязателен для установки);
• инвертор (преобразует постоянный ток аккумулятора в необходимый переменный ток для электроприборов).

Домашние солнечные электростанции по отношению к централизованному электроснабжению могут быть:

автономные.

Автономные, т.е. независимые от других источников питания, солнечные электростанции используются там, где невозможно по определенным причинам (значительная удаленность от населенных пунктов) подключение к общей электросети. Их использование целесообразно в южных районах, где длиннее световой день и большое количество ясных дней. В любом случае ее желательно продублировать генератором на горючем топливе. Основные преимущества автономной станции – это ее экологичность, бесшумность, минимальное техническое обслуживание в течение эксплуатации. Минус – ночью или в пасмурные дни электроэнергия вырабатываться не будет. Кроме того для их работы необходимы выше названные комплектующие, которые делают автономную систему довольно дорогой.

резервные.

Резервные, или сетевые, электростанции устанавливаются там, где есть подключение к центральной электрической сети. Она используется, как дополнительный источник электроэнергии. Резервная солнечная электростанция начинает свою работу в случае перерыва подачи электроэнергии от сети. Преимущества – бесшумность, надежность, возможность монтажа на крышу или фасад здания. Также плюсом является отсутствие аккумулятора, контроллера и инвертора, что значительно удешевляет систему.

гибридные.

По сути, представляет собой автономную станцию, подключенную к электрической сети. Энергия, полученная от Солнца, используется в первую очередь, при ее нехватке подача электроэнергии идет уже от централизованного электроснабжения. Позволяет значительно экономить на платежах за потребленную электроэнергию.

Мобильные модули

Мобильные устройства по преобразованию энергии Солнца в электрический ток могут применяться:

• для зарядки мобильных телефонов и других мобильных устройств;
• для питания радиоприемников во время походов, рыбалки;
• для питания систем навигации во время экспедиций;
• для освещения в темное время суток во время походов.

Портативные батареи стали незаменимым аксессуаром у любителей загородных поездок и туристов, путешествующих по диким местам, в которых отсутствует электричество. Так как современная жизнь даже на необитаемом острове или в горах невозможна без различных гаджетов, их подзарядка производится от зарядных устройств, преобразующих солнечную энергию. Портативные солнечные батареи чаще всего выпускаются на основе монокристаллического кремния. Они различаются размерами, формой, мощностью. Компактные батареи с небольшой мощностью могут поместиться в кармане, а большие и мощные могут быть установлены на крыше автомобиля. Кроме того они снабжены всевозможными переходниками для подключения различной техники.

Уровень КПД солнечных панелей впервые достиг 40%

Ученые из австралийского университета Нового Южного Уэльса объявили о том, что после серии открытых испытаний в городе Сидней они смогли конвертировать солнечный свет в электроэнергию с рекордным показателем эффективности в 40%.

Здесь же важно отметить, что ученые из Австралии являются одними из первых, кто начал устанавливать рекорды КПД при производстве электричества из солнечного света еще с 1989 года. На тот момент исследователям удалось добиться результатов в 20% эффективности

На тот момент исследователям удалось добиться результатов в 20% эффективности.

Специалисты, стоящие за этим проектом, объясняют, что, несмотря на сегодняшний уровень исследований в области генерации электричества за счет фотоэлектрических систем, такой показатель эффективности, какой удалось добиться в рамках экспериментов в Сиднее, является первым в истории.

В опубликованной статье научного журнала Progress in Photovoltaics Мартин Грин и его коллеги стараются объяснить, почему их успех в повышении КПД при производстве электричества из солнечной энергии дает новые надежды на популярность этой возобновляемой энергии и почему именно она, возможно, однажды станет основным мировым источником энергии.

Своему успеху в повышении уровня КПД при производстве электричества из солнечного света международная команда ученых обязана новому разработанному так называемому оптическому полосовому фильтру, использовавшемуся для захвата того солнечного света, который, в свою очередь, без применения данной технологии попросту тратился бы впустую.

Как объясняет Мартин Грин и его коллеги, данный фильтр был построен специально на заказ и использовался для выборочного захвата и передачи части спектра и при этом отбрасывал те световые волны, которые не представляли интерес в рамках этой серии экспериментов. Другими словами, фотоэлектрическая система, построенная учеными, работала по принципу фокусировки солнечного света.

Один из разработчиков новой системы, доктор Марк Киверс, объясняет, что новый подход по сбору солнечной энергии не является сверхуникальным и при желании его можно использовать повсеместно.

Другими словами, даже самые обычные солнечные панели можно модернизировать таким образом, чтобы они показывали аналогичные результаты эффективности, какие были показаны в рамках экспериментов в Сиднее.

energo.house, greentechtrade.com.ua, akkummaster.com, mywatt.ru, hi-news.ru, teplo.guru

Виды солнечных батарей

Кроме размера и мощности, панели отличаются способом, которым изготавливаются из кремния отдельные элементы.

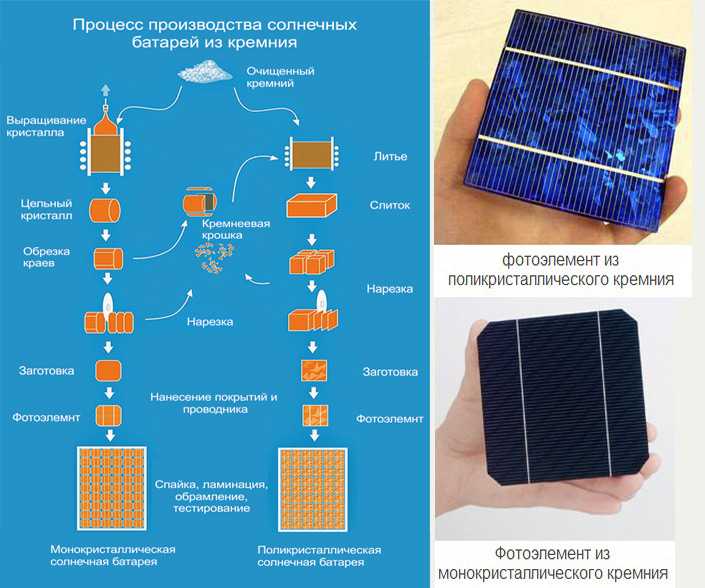

Элементы из монокристаллического кремния

Элементы солнечных батарей, изготовленные из монокристаллического кремния, имеют форму квадрата с закругленными углами. Это связано с технологией изготовления:

• из расплавленного кремния высокой степени очистки выращивается кристалл цилиндрической формы;
• после остывания у цилиндра обрезаются края, и основание из круга принимает форму квадрата с закругленными углами;
• получившийся брусок разрезается на пластины толщиной 0,3 мм;
• в пластины добавляются бор и фосфор и на них наклеиваются контактные полоски;
• из готовых элементов собирается ячейка батареи.

Готовая ячейка закрепляется на основании и закрывается стеклом, пропускающим ультрафиолетовые лучи или ламинируется.

Такие устройства отличаются самым высоким КПД и надежностью, поэтому устанавливаются в важных местах, например, в космических аппаратах.

Фотоэлементы из мульти-поликристаллического кремния

Кроме элементов из цельного кристалла, есть устройства, в которых фотоэлементы изготавливаются из поликристаллического кремния. Технология производства похожа. Основное отличие в том, что вместо кристалла круглой формы используется прямоугольный брусок, состоящий из большого количества мелких кристаллов различных форм и размеров. Поэтому элементы получаются прямоугольной или квадратной формы.

В качестве сырья берутся отходы производства микросхем и фотоэлементов. Это удешевляет готовое изделие, но ухудшает его качество. Такие устройства имеют меньший КПД – в среднем 18% против 20–22% у монокристаллических батарей. Однако вопрос выбора достаточно сложный. У разных производителей цена одного киловатт мощности монокристаллических и поликристаллических панелей может быть одинаковой или в пользу любого вида устройств.

Фотоэлементы из аморфного кремния

В последние годы распространение получили гибкие батареи, которые легче жестких. Технология их изготовления отличается от технологии изготовления моно- и поликристаллических панелей – на гибкую основу, обычно стальной лист, напыляются тонкие слои кремния с добавками до достижения необходимой толщины. После этого листы разрезаются, к ним приклеиваются токопроводящие полоски и вся конструкция ламинируется.

КПД таких батарей примерно в 2 раза меньше, чем у жестких конструкций, однако, они легче и более прочные за счет того, что их можно сгибать.

Такие приборы дороже обычных, но им нет альтернативы в походных условиях, когда основное значение имеет легкость и надежность. Панели можно нашить на палатку или рюкзак, и заряжать аккумуляторы во время движения. В сложенном виде такие устройства похожи на книгу или свернутый в рулон чертеж, который можно поместить в футляр, напоминающий тубус.

Кроме зарядки мобильных устройств в походе, гибкие панели устанавливаются в электромобилях и электросамолетах. На крыше такие приборы повторяют изгибы черепицы, а если в качестве основы использовать стекло, то оно приобретает вид тонированного и его можно вставить в окно дома или теплицу.

Разновидности фотоэлементов

Солнечные батареи классифицируются по нескольким признакам:

• мощности;
• конструкции и структуре;
• материалу фотоэлектрического преобразователя.

Мощность солнечных элементов зависит от их площади и конструктивных особенностей. Промышленностью выпускается большое количество моделей: от миниатюрных (например, для портативной электроники) до крупногабаритных вариантов (для зданий, электростанций).

Конструктивно модули могут быть:

• гибкими;
• жесткими.

Использование тонкопленочных гибких моделей позволяет нивелировать некоторые неровности монтажной поверхности. В этом плане они универсальнее. Но гибкие панели дороже жестких аналогов.

По структуре панели бывают двухслойными и многослойными. КПД последних достигает 32 %, что на сегодняшний день делает их наиболее эффективным вариантом.

ФЭП по материалу фотоэлектрического слоя могут быть:

• кремниевыми;
• органическими;
• теллурий-кадмиевыми;
• арсенид-галлиевыми;
• полимерными.

Это далеко не полный перечень. Постоянно появляются новые материалы.
