Солнечные панели

Рейтинг солнечных панелей

Российский рынок не испытывает недостатка в высокотехнологичном оборудовании для получения электрической энергии от Солнца. Обывателю предоставляется возможность купить готовый комплект или собрать электростанцию из отдельных элементов, где главная роль отведена солнечным панелям. Чтобы сориентировать потенциального покупателя в разнообразии модулей, редакция VyborExperta.ru выделила лучшие из них.

• КПД – эффективность преобразования солнечной энергии в электрическую;
• Размеры и количество фотоэлементов заключенных в одном модуле;
• Материал корпуса – пластик, метал;
• Комплектация, способы подключения к схеме;
• Вес, сложность монтажа и обслуживания;
• Совместимость с оборудованием других производителей;
• Возможность расширения и модернизации;
• Стойкость к механическим нагрузкам и негативным факторам окружающей среды;
• Производители солнечных батарей по рейтингу Tier-1, 2, 3.

В качестве претендентов в Топ рассматривались зарубежные и российские солнечные панели, соответствующие уровню качества Grade A, которые исключают внешние дефекты и рассчитаны на длительный срок службы с минимальным снижением энергоотдачи. Важным критерием отбора стала цена, отражающая преимущества и доступность каждого модуля.

Актуальность данной темы

В настоящее время во всем мире, в том числе и в нашей стране, остро встает вопрос о разработке и внедрении новых источников энергии. Всем известно, что наиболее значимыми из них на сегодняшний день являются нефть, природный газ, уголь, электричество. Запасы нефти и газа не безграничны, в силу всего этого необходимо искать альтернативные источники энергии. Одним из них является использование так называемых солнечных батарей. О солнечной энергетике знают уже давно, это предмет споров и дискуссий среди специалистов. Некоторые считают, что это большая перспектива на будущее, другие уверены в противоположном.

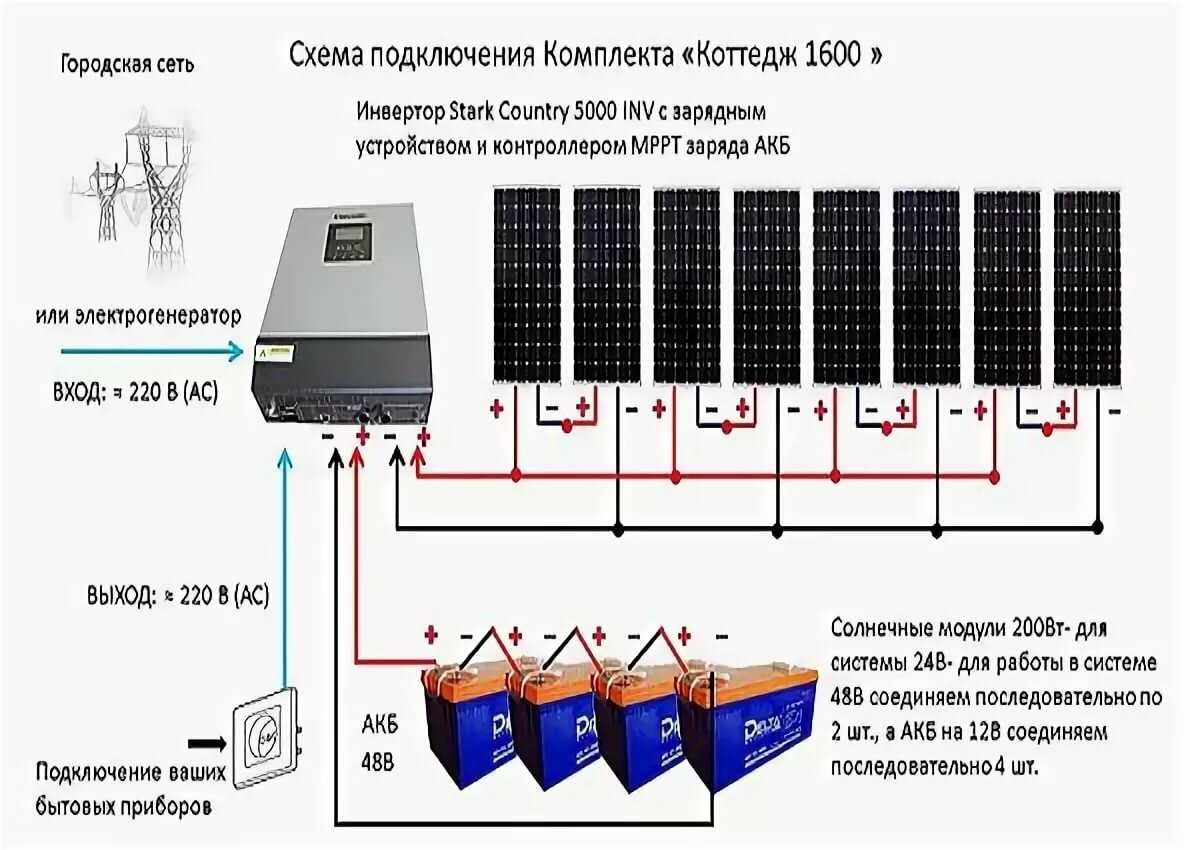

Схема подключения солнечных панелей.

Сейчас очень большое количество крупных кампаний вкладывает миллионы в развитие этой отрасли, в том числе в строительство солнечных электростанций. С одной стороны, солнечные батареи не требуют затрат при их эксплуатации, но стоимость данного оборудования высока. Часть специалистов утверждает, что прибыль от данного проекта не сможет покрыть расходы, связанные со строительством. В противовес этому данные устройства могут работать десятками и сотнями лет, поэтому при длительной эксплуатации прибыль будет налицо. Следует рассмотреть более подробно, какова эффективность солнечных батарей, факторы, ее определяющие. Но сперва нужно ознакомиться с принципом их работы, основными преимуществами.

Лучшие солнечные панели для частного дома

Солнечные модули представлены двух типов – кремниевые и пленочные. Выбирайте в зависимости от региона проживания, назначения и стоимости изделия

При покупке рекомендуем обратить ваше внимание на следующих производителей:

• Hevel (Россия) – компания производит микроморфные и гетероструктурные панели с КФП до 20-22% и умеренной стоимостью;
• Axitec (Германия) – моно и поликристаллических фотоэлементы из кремния. Панели мощностью от 260 до 330 Вт;
• TopRaySolar (Китай) – поликристаллические батареи разной мощности (от 20 до 300 Ватт).

Обратите внимание, что выбор компании-производителя не имеет принципиального значения. Ориентироваться нужно на емкость аккумулятора, полупроводники и отзывы покупателей

В интернете можно найти большое количество информации о лучших моделях солнечных батарей, а также обучающие видео по установке

Ориентироваться нужно на емкость аккумулятора, полупроводники и отзывы покупателей. В интернете можно найти большое количество информации о лучших моделях солнечных батарей, а также обучающие видео по установке.

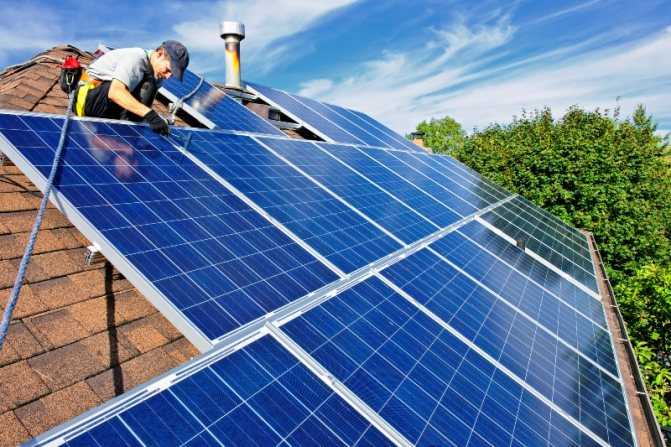

Пример: Установка солнечных батарей на крыше дома:

Подъем и крепление электрических солнечных панелей:

Срок службы солнечных батарей

Чтобы оценить выгоду, нужно разобраться, сколько служат панели и не придется ли их менять после того, как закончится гарантийный срок. Тут есть несколько особенностей, которые стоит учитывать:

1. Монокристаллические и поликристаллические варианты самые долговечные. За 25 лет использования они теряют не больше 10% емкости. Но и далее падение мощности незначительное, за последующие 10-15 лет теряется примерно столько же. То есть, можно с уверенностью говорить, что срок службы таких вариантов составляет 35-40 лет, а может и больше.
2. Тонкопленочные варианты имеют срок службы намного ниже – 10-20 лет. Причем, за первые 2 года потеря емкости может составить 10-30%, большинство производителей дает запас мощности, чтобы компенсировать эту проблему. В дальнейшем потери не такие существенные.
3. Для увеличение срока службы следует исключить повреждение частей системы. Обрезать ветки близко расположенных деревьев, мыть поверхность как минимум несколько раз за сезон. Проверять надежность крепления и контактов, чтобы они не перегревались.
4. Учитывать расходы на замену других элементов системы. Так, аккумуляторные батареи служат обычно от 6 до 10 лет (самые надежные – 15 лет), у силовой электроники ресурс примерно 10-12 лет. Затраты на замену этих узлов тоже немаленькие и это нужно учесть, рассчитывая окупаемость.

Кстати! Чем сложнее климатические условия и больше перепады температур между днем и ночью, а также между порами года, тем меньше срок службы солнечных батарей. В южных регионах они работают намного дольше.

Солнечные батареи нужно периодически мыть и исключать их повреждение ветками деревьев.

Подбирая солнечные батареи для своего дома лучше отдавать предпочтение надежным и проверенным монокристаллическим и поликристаллическим вариантам. Качественные модули прослужат около 40 лет, при этом потери мощности за это время составят около 20%.

Характеристики кремниевых солнечных батарей

Кварцевый порошок — это сырьевой материал для кремния. Данного материала на Урале и Сибири очень много, поэтому именно кремниевые солнечные панели есть и будут в большем обиходе, чем остальные подтипы.

Монокристалл

Монокристаллические пластины (mono–Si) содержат в себе синевато–темный цвет, равномерно размещенный на всей пластине. Для таких пластин применяется максимально очищенный кремний. Чем он чище, тем солнечные батареи имеют КПД выше и самую наибольшую стоимость на рынке таких устройств.

Преимущества монокристалла:

1. Наивысший КПД — 17–25%.
2. Компактность — задействование сравнительно с поликристаллом меньшей площади для развертывания оснащения в условиях тождества мощности.
3. Износостойкость — бесперебойная работа выработки электроэнергии без замены основных комплектующих обеспечивается за четверть века.

Недостатки:

1. Чувствительность к пыли и грязи — осевшая пыль не дает батареям работать со светом от светила и соответственно уменьшает КПД.
2. Высокая цена равна увеличенному сроку окупаемости.

Так как mono–Si нуждаются в ясной погоде и лучах Солнца, панели устанавливаются на открытых местах и поднятые на высоту. Насчет местности, то предпочтение отдается местности, в которой ясная погода обыденность, а количество солнечных дней приближено к максимальному.

Поликристалл

Поликристаллические пластины (multi–Si) наделены неравномерным синим окрасом из–за разнонаправленности кристаллов. Кремний не настолько чист, как в используемых mono–Si, поэтому КПД несколько ниже, вместе со стоимостью таких солнечных батарей.

Положительные факты поликристалла:

1. Коэффициент полезного действия 12–18%.
2. При неблагоприятной погоде КПД лучше, чем у Mono–Si.
3. Цена данного агрегата меньше, а сроки окупаемости намного ниже.
4. Ориентация на солнце не принципиальна, поэтому можно размещать их на крышах различных строений.
5. Длительность эксплуатации — эффективность поглощения энергии и аккумулирования электричества падает до 20% спустя 20 лет непрерывной эксплуатации.

Недостатки:

1. КПД уменьшен до 12–18%.
2. Требовательность к месту. Для развертывания нормальной станции выработки электроэнергии нужно больше места, чем при задействовании батареи из монокристалла.

Аморфный кремний

Технология производства панелей существенно отличается от предыдущих двух. В приготовлении задействованы горячие пары, опускающиеся на подложку без образования кристаллов. При этом используется меньше производственного материала и это учитывается при формировании цены.

Преимущества:

1. Коэффициент полезного действия — 8–9% во втором поколении и до 12% в третьем.
2. Высокий коэффициент полезного действия при не совсем солнечной погоде.
3. Возможность использования на гибких модулях.
4. Эффективность батарей не падает вниз при повышении температуры, что позволяет монтировать их на всякие поверхности с нестандартной формой.

Основным недостатком можно считать меньший КПД (если сравнивать с иными аналогами), в связи с чем требуется большая площадь для получения сопоставимой отдачи от оборудования.

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребност. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Солнечная батарея своими руками из подручных средств изготавливается некоторыми умельцами из медных листов, зажимов, мощных электроплит, соли и из других материалов. Такие кустарные устройства не смогут полностью обеспечить необходимой электроэнергией и могут использоваться лишь в небольших масштабах.

Лучше всего солнечные батареи купить у производителя, поскольку они обладают гарантией и необходимыми функциональными и эксплуатационными параметрами, и, значит, не подведут. Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты. Судя по отзывам, солнечные батареи используются часто и с удовольствием для удовлетворения разнообразных нужд не только на природе, но и в быту.

Современные устройства со встроенными солнечными модулями

Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство, зависимо от модели может дополняться различными функциями, как, к примеру, фонариком.

Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.

Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Возможности эксплуатации настолько разнообразны, а технологии так быстро развивается, что скоро солнечные модули охватят все сферы жизни современного человека.

Выбор параметров солнечной батареи

При выборе солнечной батареи перед покупателем встает вопрос «Как выбрать подходящую солнечную батарею?» Существует несколько видов фотоэлементов, имеющих свои преимущества и недостатки:

1. Поликристаллические элементы, в которых полупроводник производится поликристаллическим способом, этот метод удешевляют солнечную батарею, но снижают эффективность её работы. КПД элементов составляет 17-19%.
2. Монокристаллические. Если элементы выращиваются монокристаллическим способом, то КПД фотоэлементов составляет 20-21%. Стоимость батарей при таком способе производства кремния увеличивается, но площадь фотоэлементов для получения энергии того же количества снижается. Готовые солнечные батареи, изготовленными поликристаллическим способом имеют КПД 13-17 %, а с фотоэлементами, изготовленными монокристаллическим способом — КПД 15-18,5%,
3. Аморфные. Самым низким КПД (4-6%) обладают солнечные батареи, в которых фотоэлементы изготавливают из аморфного кремния.
4. Арсенид галлиевые. Для изготовления высокоэффективных преобразователей в настоящее время широко используются GaAs — Арсенид галлия, имеющий гетероструктуру и более широкую запрещенную зону, это позволяет увеличить КПД солнечных батарей до 35-40%, правда такой тип элементов имеет очень высокую цену и используется только в космической отрасли.

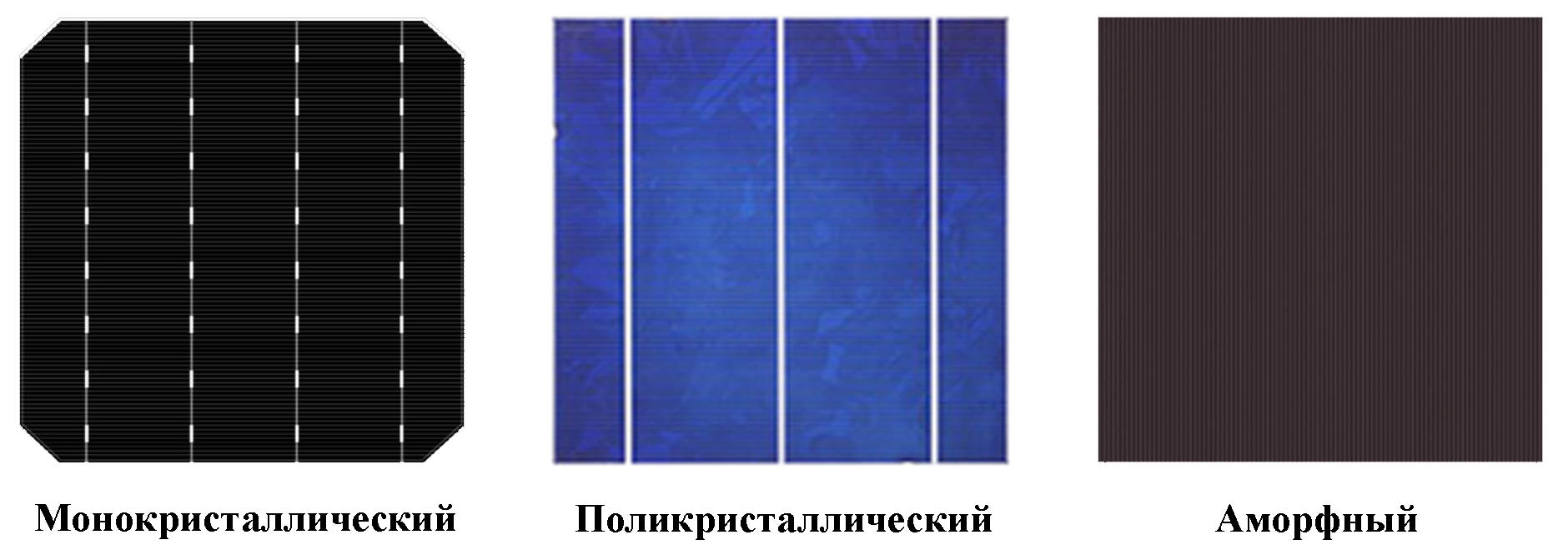

Рис. 2 Типы солнечных элементов

Недостатки солнечных батарей

К сожалению, и этот практически неисчерпаемый источник энергии имеет определенные ограничения и недостатки:

• Высокая стоимость оборудования – автономная солнечная электростанция даже небольшой мощности доступна далеко не каждому. Оборудование частного дома такими аккумуляторами стоит недешево, но помогает снизить расходы на оплату коммунальных услуг (электроэнергии).
• Обустройство собственного жилища солнечными батареями потребует финансовых затрат.
• Периодичность генерации – солнечная электростанция не способна обеспечить полноценную бесперебойную электрификацию частного дома.

• Хранения энергии – в солнечной электростанции аккумуляторная батарея является самым дорогим элементом (даже батареи небольшого объема и панели на гелевой основе).
• Низкий уровень загрязнения окружающей среды – солнечная энергия считается экологически чистой, однако производственный процесс батарей сопровождается выбросами трифторида азота, оксидов серы. Все это создает «парниковый эффект».
• Использование в производстве редкоземельных элементов – тонкопленочные солнечные панели имеют в своем составе теллурид кадмия (CdTe).
• Плотность мощности – это количество энергии, которое можно получить с 1 кв. метра энергоносителя. В среднем этот показатель составляет 150-170 Вт/м2. Это гораздо больше по сравнению с другими альтернативными источниками энергии. Однако несравнимо, ниже чем у традиционных (это касается атомной энергетики).

Обзор бескремниевых устройств

Некоторые солнечные панели, изготовленные с применением редких и дорогостоящих металлов, имеют КПД более 30%. Они в разы дороже своих кремниевых аналогов, но всё-таки заняли высокотехнологичную торговую нишу, благодаря своим особенным характеристикам.

Солнечные панели из редких металлов

Существует несколько типов солнечных панелей из редких металлов, и не все они имеют КПД выше, чем у монокристаллических кремниевых модулей.

Однако способность работать в экстремальных условиях позволяет производителям таких солнечных панелей выпускать конкурентоспособную продукцию и проводить дальнейшие исследования.

Панели из теллурида кадмия активно используются при облицовке зданий в экваториальных и аравийских странах, где их поверхность нагревается днем до 70-80 градусов

Основными сплавами, применяемыми для изготовления фотоэлектрических элементов, являются теллурид кадмия (CdTe), селенид индия- меди-галлия (CIGS) и селенид индия-меди (CIS).

Кадмий – токсический металл, а индий, галлий и теллур являются довольно редкими и дорогостоящими, поэтому массовое производство солнечных панелей на их основе даже теоретически невозможно.

КПД таких панелей находится на уровне 25-35%, хотя в исключительных случаях может доходить до 40%. Ранее их применяли в основном в космической отрасли, а сейчас появилось новое перспективное направление.

Из-за стабильной работы фотоэлементов из редких металлов при температурах 130-150°C их используют в солнечных тепловых электростанциях. При этом лучи солнца от десятков или сотен зеркал концентрируются на небольшой панели, которая одновременно генерирует электроэнергию и обеспечивает передачу тепловой энергии водяному теплообменнику.

В результате нагрева воды образуется пар, который заставляет вращаться турбину и генерировать электроэнергию. Таким образом солнечная энергия преобразуется в электрическую одновременно двумя путями с максимальной эффективностью.

Полимерные и органические аналоги

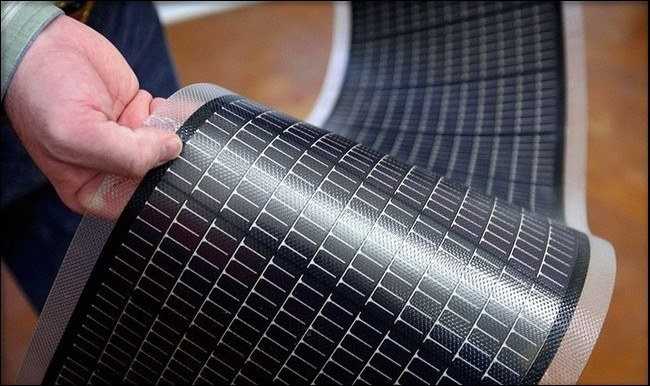

Фотоэлектрические модули на основе органических и полимерных соединений начали разрабатывать только в последнем десятилетии, но исследователи уже добились значительных успехов. Наибольший прогресс демонстрирует европейская компания Heliatek, которая уже оснастила органическими солнечными панелями несколько высотных зданий.

Толщина её рулонной пленочной конструкции типа HeliaFilm составляет всего 1 мм.

При производстве полимерных панелей используются такие вещества, как углеродные фуллерены, фталоцианин меди, полифенилен и другие. КПД таких фотоэлементов уже достигает 14-15%, а стоимость производства в разы меньше, чем кристаллических солнечных панелей.

Остро стоит вопрос срока деградации органического рабочего слоя. Пока что достоверно подтвердить уровень его КПД через несколько лет эксплуатации не представляется возможным.

Преимуществами органических солнечных панелей являются:

• возможность экологически безопасной утилизации;
• дешевизна производства;
• гибкая конструкция.

К недостаткам таких фотоэлементов можно отнести относительно низкий КПД и отсутствие достоверной информации о сроках стабильной работы панелей. Возможно, что через 5-10 лет все минусы органических солнечных фотоэлементов исчезнут, и они станут серьезными конкурентами для кремниевых пластин.

9. Особенности солнечных батарей с квантовыми точками

Последний перспективный вид батарей ближайшего будущего построен на свойствах физических квантовых точек – микроскопических включений полупроводников в тот или иной материал. Геометрически такие «точки» имеют размер в несколько нанометров и распределяются в материале так, чтобы охватить поглощение излучения всего солнечного спектра – ИК, видимого света и УФ.

Огромным преимуществом подобных панелей является возможность работать даже ночью, генерируя около 40% максимальной дневной мощности.

Физико-технические характеристики, сертификация и маркировка

Независимо от того, из чего сделаны солнечные батареи, каждая из них обладает рядом следующих важных характеристик:

• механические – геометрические параметры, общая масса, тип рамы, защитного стекла, количество ячеек, вид и ширина коннекторов;

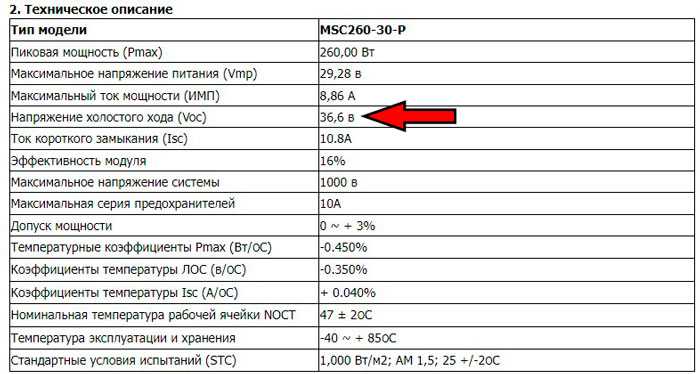

• электрические или вольтамперные – мощность, напряжение холостого хода, сила тока при максимальной нагрузке, эффективность панели в целом и отдельных ячеек в частности;
• температурные – изменение КПД при повышении температуры на определенную единицу величины (обычно – 1 градус);
• качественные – срок службы, скорость деградации ячеек, присутствие в рейтинговых списках Bloomberg;
• функциональные – необходимость и удобство ухода, простота монтажа/демонтажа.

Промышленные солнечные панели, из каких бы материалов они не были сделаны, обязательно должны быть сертифицированы. Минимальными требованиями являются сертификаты качества ISO, СE, TUV (международные) и/или Таможенного союза (при продаже в его пределах).

Обязательной является и международные правила маркировки. Например, аббревиатура CHN-350M-72 содержит следующие сведения:

• CHN – идентификатор компании-изготовителя (в данном случае – китайской СhinaLand);
• 350 – мощность панели в ваттах;
• M – обозначение монокристаллического кремния;
• 72 – число фотоэлектрических ячеек в модуле.

Из чего можно сделать солнечные батареи своими руками дома

Для этого необходимо следующее:

Предварительно начерченная схема и проведенные расчеты.
Определенное количество солнечных ячеек заводского изготовления – купить их дешевле всего в сети, например, на сайте Aliexpress или в других сетевых магазинах

Обращайте внимание на то, чтобы все элементы имели одинаковые электрические характеристики. Самодельный каркас из бруса и фанеры – правила его сборки можно посмотреть на многочисленных видео в сети

Оргстекло или плексиглас для поверхностного защитного покрытия.
Краска и термостойкий клей для обработки деревянных поверхностей.
Контактные полосы и провода для соединения ячеек. Схемы различные способов соединения также можно изучить в интернете.
Паяльник и припой. Паяльные работы следует проводить очень внимательно, чтобы не испортить будущее изделие.
Силиконовый клей и саморезы для закрепления сборной батареи в каркасе.

Небольшая батарея потребует около 30-50 долларов вложений, в то время как заводской вариант аналогичной мощности обойдется всего на 10-20% дороже.

Разумеется, подобная самодельная конструкция не прослужит 25 лет, не сможет похвастаться значительным КПД и не будет обладать мощностью полноценной солнечной электростанцией для частного дома. Однако стоимость ее будет минимальной настолько, насколько это возможно.

Использование на даче

Дача, это по своей сути, тот же дом, с той лишь разницей, что на ней, возможно, человек проводит меньше времени, и количество установленных приборов, потребляющих электрическую энергию, может быть несколько меньше, чем в жилом доме.

Использование солнечных электростанций для электроснабжения дачи, является очень удобным способом решения задачи обеспечения электричеством на вновь строящихся и удаленных от стационарных электрический сетей, участках.

Критерии выбора солнечных батарей, в случае электроснабжения дачи, аналогичны критериям при выборе устройств для дома. Разница может быть лишь в требуемой мощности и способу монтажа устройств.

Преимущества и недостатки использования солнечной батареи

К преимуществам использования солнечной батареи относят:

1. Экономическую выгоду. Электроэнергия, поставляемая от энергии солнца, бесплатная;
2. Экологическая безопасность. Работа солнечной батареи не связана с выбросом вредных веществ в атмосферу;
3. Установка системы солнечной батареи является быстро окупаемой;
4. Простота эксплуатации и установки.

К недостаткам относят:

• Дороговизна установки;
• Маленькие фотоэлементы не обеспечивают всех потребностей в электроэнергии одной семьи;
• Эффективность их работы зависит от многих факторов, таких как:
  1. Погодных условий;
  2. Температуры на улице и степени нагрева солнечной батареи;
  3. Грамотного выбора всех комплектующих для обеспечения требуемых параметров;
  4. Мощности потока света;
  5. Ориентации солнечной батареи к положению Солнца;
  6. Чистоты панелей.

Экономическая эффективность

Схема солнечного коллектора.

Важное положение при использовании этого источника — экономическая выгода. Она напрямую зависит от мощности батареи и площади фотоэлектрических элементов, которые воспринимают лучи

Если взять для примера такой город, как Москва, то можно получить следующие интересные данные. Если мощность устройства составляет 800 Вт, то она позволяет ограниченно пользоваться бытовыми приборами, но не сможет обеспечить бесперебойную подачу электричества в течение суток для обогрева помещений.

При мощности устройства в 10 раз больше, то есть 8 кВт, оно позволит обогревать небольшие по площади помещения дома в осеннее и зимнее время. Весной же возможен полноценный обогрев всех помещений.

Устройство с мощностью 13,5 кВт практически полностью заменяет электричество, что может обеспечить постоянный обогрев дома во все месяцы года, за исключением ноября, декабря и января. В этом случае можно основные приборы оставить работать от солнечных аппаратов, а отопление подключить к центральной системе. Так можно прилично сэкономить. Самыми мощными генераторами являются те, которые имеют мощность 31,5 кВт. Они позволят полностью отказаться от основных видов энергообеспечения и использовать только энергию солнца на протяжении всего года длительное время. Но стоят такие аппараты дорого, что ограничивает их применение.

Типовые ошибки при выборе солнечных батарей для дома

Собирая себе солнечную электростанцию самостоятельно, чаще всего допускаются ошибки связанные с подбором оборудования, отметим основные из них:

• Не правильно подобранное напряжение аккумуляторов и солнечных батарей, используемых в одной системе;
• Использование ШИМ контроллера с 60 ячейковой солнечной панелью;
• Не учтенный температурный коэффициент, связанный изменением напряжения, при изменении температуры;
• Использование разных аккумуляторов, при последовательном подключении;
• Неверно подобранное сечение перемычек между инвертором и АКБ;
• Пренебрежение защитными устройствами.

После подбора оборудования ошибки дилетантов не заканчиваются, поскольку впереди монтаж. При установке солнечной электростанции своими руками ошибки чаще допускаются такие:

• Неправильная пространственная установка самих солнечных батарей;
• Падение тени на ячейки от деревьев и соседних построек;
• Неверное подключение оборудования. Если в системе даже всего два АКБ, последовательное соединение могут перепутать с параллельным. Не говоря уже о нескольких АКБ, когда требуется сделать последовательно – параллельное соединение. Это касается и подключения солнечных батарей;
• Плохой контакт в электрических соединениях. Касаемо изготовления перемычек кустарным способом, без применения специального инструмента. Применение скрутки, пайки коннекторов MC4 и другие ненадежные соединения.

Это только самые распространенные ошибки, но на практике их гораздо больше. Если вы решили собирать солнечную электростанцию самостоятельно, проконсультируетесь со специалистами, это поможет избежать ошибки, сэкономить деньги и да, консультацию у нас можно получить бесплатно.

Мощность и напряжение

Мощность панелей определяют следующим образом:

• Рассчитывают среднюю суммарную мощность потребления (по показателям электросчетчика, счетам за электроэнергию). Для среднедневного потребления показатели за месяц делят на количество дней.
• К полученному результату добавляют 20-30%, чтобы получить запас с учетом КД преобразования (потерь на заряд аккумуляторов и работу инвертора).
• По полученным данным рассчитывают выходную мощность панелей с учетом длительности светового дня. Для расчетов она принимается равной 6 ч, соответственно мощность батареи должна превосходить среднее потребление в 4 раза.
• Выбирают напряжение панели. Как правило, производители предлагают батареи с выходным напряжением 12В. Однако для заряда накопителей и повышения КПД преобразования постоянного напряжения переменное на инверторе (особенно при большой мощности), выгоднее иметь более высокие значения.Стандартно используют:
  • 12 В для систем для мощностей до 1 кВт.
  • 24 В или 36 В – до 5 кВт.
  • 48 В – более 5 кВт.

Такие напряжения получают последовательным соединением панелей.

• Определяют пиковую мощность, для чего суммируют мощности всех потребителей в доме.
• Определяют пиковую мощность с запасом 10-20%, например, на пусковые токи электродвигателей и работу нагревательных элементов системы ГВС, стиральной и посудомоечной машин и т.д.
• По пиковой мощности определяют максимальный ток панелей.
• В справочниках находят коэффициент инсоляции (в летнее и зимнее время) для местности.

Для дальнейших расчетов следует воспользоваться формулой:

P = Kc * Wn * Ki, учитывающей

• Кс – сезонный коэффициент, для летнего времени принимается равным 0.5, для зимнего — 0.7;
• Ki – коэффициент инсоляции, для летнего и зимнего времени;
• Wn – номинальную мощность панели.

Выбрав в каталогах производителей несколько моделей батарей для каждой из них рассчитывают мощность генерации в зимнее и летнее время.

Затем определяют необходимое количество панелей, разделив рассчитанную выше среднюю мощность потребления (с запасом) на мощность генерации. Вычисления ведут для зимнего и летнего периода, в качестве итога принимают большее значение.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Округления ведут до большего целого числа. При напряжениях более 12 В округляют до чисел кратных 2 для систем с питание 24В, 3 для 36В и 4 для 48 В.

После расчетов проверяют:

• Максимальную токовую нагрузку на панели по пиковому потреблению. Если максимальный ток больше, чем обеспечивают соединенные параллельно батареи, следует выбрать более мощные.
• Бюджет. Определяют общую стоимость панелей и сравнивают с выделенной на их покупку суммой.

Принцип работы

Прежде чем описать принцип работы солнечной батареи, необходимо обратить внимание на несколько основополагающих моментов, это:

1. Солнечная батарея является устройством, состоящее из определенного количества фотоэлектрических элементов (преобразователей), которые помещены в единый корпус и соединены между собой в определенной последовательности.
2. Структура фотоэлементов состоит из двух слоев, которые различаются по типу электрической проводимости, это: «n» и «р» проводимости.
3. Основой для изготовления фотоэлементов является кремний или иной материал, обладающий способностью поглощать световые лучи.
4. В слое с «n» проводимостью, к основе (кремнию или иному материалу), добавлен фосфор, в связи с чем, при их взаимодействии, в слое образуется избыток электронов с отрицательной полярностью.
5. В слое с «р» проводимостью, к основе добавлен бор, в результате их взаимодействия, в слое образуется недостаток отрицательных зарядов, и как следствие, образуются «дыры».
6. Слои располагаются между электродами с разной полярностью.

Работа солнечной панели осуществляется следующим образом:

• На слой, заряженный отрицательно, попадает солнечный свет;
• Солнечные лучи вызывают активное образование дополнительных отрицательных зарядов и «дырок»;
• В связи с тем, что в «p-n» переходе присутствует электрическое поле, то под его воздействием происходит разделение положительно и отрицательно заряженных частиц;
• Положительные частицы направляются в верхний слой;
• Отрицательные частицы — в нижний;
• Появляется разность потенциалов между слоями, т.е. образуется постоянное напряжение.

Пиковая нагрузка и среднесуточное энергопотребление

Количество солнечных батарей и емкостью аккумулятора зависит от нескольких критериев. Например, мощность сети электропотребления и расположение модуля. На основании этого подбирается инвертор. Количество панелей также напрямую зависит от региона – чем меньше поступает радиации на поверхность, тем выше суммарная площадь панелей.

Для этого необходимо рассчитать количество пиковых часов за сутки (время, при котором уровень солнечной энергии не падает ниже отметки в 1000 Вт/м2). Затем на основании полученных расчетов определяется суммарную мощность электростанции, в зависимости от мощности одного фотоэлемента за время пиковой нагрузки.

Посмотрите обучающие видео: Как вычислить мощность солнечной системы для частного дома?

Комплектация батарей

О солнечных батареях множество людей думают ошибочно. Ведь сама по себе панель на крыше не может дать переменный ток.

Чтобы обеспечить жилище электричеством, придется приобрести:

1. Собственно солнечные панели. Это тот элемент конструкции, который крепится на стены или крышу дома. При попадании кванта солнечного света кремниевые кристаллы начинают колебаться, и создается электрический ток.
2. Аккумулятор. Энергия, которая не пошла на расход бытовых нужд, аккумулируется в этом приборе, и потом ночью или в ненастную погоду она расходуется.
3. Контроллер напряжения. Этот элемент является скорее не обязательным, а желательным. Он повышает продолжительность жизни аккумулятора, сообщает о его предельно низком и высоком заряде.
4. Инвертор, или преобразователь энергии. В аккумуляторе электрический ток находится в постоянном значении, а для бытовых нужд необходим переменный. Инвентор и совершает данное преобразование.

Как мы видим, солнечные панели – это лишь малая часть системы. Они сами состоят из более мелких элементов – модулей. Раз устройство данных элементов питания модульное, при необходимости посредством подсоединения составляющих вы можете добавить панели или убрать лишние.
