Как сделать точечную сварку из трансформатора от бесперебойника для аккумуляторов

Как сделать в домашних условиях

Для работы в домашних условиях используют оборудование, которое несложно собрать своими руками. Оно может быть мобильным или стационарным.

Задайте на приборе базовые параметры.
Определите напряжение в точке сварки.
Установите силу тока (переменный или постоянный).
Посчитайте время импульса.
Определите, сколько надо электродов, их марку.

Трансформатор – это базовый элемент, он задает силу тока.

Изготовить прибор нужной мощности несложно самостоятельно:

Возьмите сердечник сечением 60 см².
Плотно стяните пластины с помощью болтов (8 мм).
Укрепите с торца блок профилем «П».
Сделайте первичную обмотку с помощью провода ПЭВ (диаметр – 2,9 мм), намотайте 2 десятка витков.
Заверните сердечник в трансформаторную бумагу. В начале работы – в изоленту.
Распределите витки равномерно по всему изделию.
Скомпонуйте еще одну обмотку на второй стойке (сформирована из самодельной шины). Этот элемент соберите из 14 медных деталей, сечение – 200 мм².
Просверлите в верхнем блоке сердечника отверстие, к нему прикрепите кабель.

Из автомобильного аккумулятора

Иногда используют точечную сварку, которая получает питание от АКБ. Подходит для этих целей ионно-литиевый аккумулятор – он компактен, обладает хорошей емкостью. Перегревать блоки не надо, они могут выйти из строя.

аккумулятор емкостью 55 А*ч и напряжением 12 В;
провод сечением 6 мм²;
2 щупа, которыми закрепляют электроды (сечение – от 3 мм);
небольшая кассета, чтобы зафиксировать аккумулятор;
никелевая лента 0,12 x 7 мм;
кольца (во избежание утечек).

Перед началом функционирования автомобильного аккумулятора его необходимо протестировать. К фиксаторам прикручивают провода, закрепляют их на клеммах. Все контакты защищают. Сварочный аппарат для аккумуляторов (сами элементы питания) устанавливают в блоках, они должны быть соосны во время работы.

Из микроволнового или телевизионного трансформатора

Аппарат для точечной сварки должен иметь трансформатор. Он увеличивает показатель входного напряжения до нужного значения. К важнейшим параметрам относят коэффициент трансформации. В печах СВЧ есть соответствующие блоки, которые меняют напряжение, на их основе собирают самостоятельно аппарат. Подойдет блок мощностью 720-820 Вт, при этом допустимо приварить листы из металла толщиной до 1 мм. Для питания магнетрона нужно небольшое напряжение. Все элементы в процессе работы нагреваются, поэтому необходима система охлаждения.

Из конденсаторов

Конденсаторную сварку активно применяют, когда необходимо делать локальную обработку металла. Длительность процесса занимает тысячную долю секунды, глубина прогрева небольшая, используют листы металла толщиной до 2 мм. Чтобы не возникало конфликтов с частотой импульса и уровнем обработки, нужны специальные агрегаты – контактные сварочные механизмы.

Без трансформатора конденсаторы разряжаются на заготовку.
Разряд из конденсаторов поступает на первичную обмотку, вторичная цепь – заготовка для проваривания.

Как применять в работе с АКБ 18650

Для сварки аккумуляторов 18650 необходим короткий импульс (0,01-0,1 секунды), иначе будет прожжен материал самой АКБ

Важно, чтобы временные интервалы были конгруэнтны. Первичную обмотку рассчитывают на 220 В, напряжение до 6 В, сила тока составляет 100-1000 А. При пайке вручную невозможно точно отмерять хронометраж, необходимо использовать таймер

Иногда сваривают миниатюрные элементы, которые не испытывают нагрузок. При сварке батареек используют агрегат на 12 В, им можно обрабатывать тонкие листы металла

При пайке вручную невозможно точно отмерять хронометраж, необходимо использовать таймер. Иногда сваривают миниатюрные элементы, которые не испытывают нагрузок. При сварке батареек используют агрегат на 12 В, им можно обрабатывать тонкие листы металла.

Рекомендуем к прочтению Описание технологии контактной точечной сварки

Технология в общем

С точки зрения технологии при контактной сварке происходит соединение двух металлических элементов, механическое давление на них, нагревание до высокой температуры. Время воздействия на шов – всего 2-3 мс, площадь нагрева – несколько квадратных миллиметров.

Для сварки аккумуляторов необходим короткий импульс.

В технике, где отсутствуют трансформаторы, тепловая зона возникает в зоне сопротивления контакта (на плоскости). Сила тока доходит до 100 А, время воздействия импульса не превышает 0,006 секунды.

Сварочные приемы

Для работы небольших инверторов (вес до 8,4 кг) достаточно напряжения 220 В. Зона плавления окутана во время работы газами, они защищают материал от лишнего контакта с кислородом. Искусство сварки – это умение управлять электродами: необходимо правильно выстроить угол наклона и силу тока.

При работе с трансформатором возникают сложности:

Аппарат громоздкий.
Слишком сильно шумит.
«Просаживает» сеть (скачет напряжение).

Для нормальной работы необходим прибор соответствующих параметров.

Аппарат из автомобильного аккумулятора

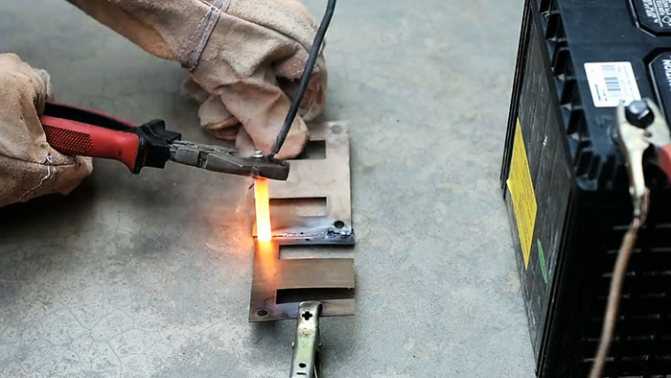

Мастера разработали простой способ сваривания тонколистовых деталей, который не требует длительной подготовки и применения трансформатора. Качество соединения не будет отличаться от вышеописанного метода.

Технологический процесс заключается в использовании аккумулятора легкового автомобиля, поэтому способ отлично подойдет водителям. Перед использованием АКБ необходимо зарядить до полного уровня.

Силы разряда, который возникает после замыкания клемм, более чем достаточно для обслуживания литиевых источников питания. Требования к электродам точно такие же, что и при трансформаторном оборудовании

Очень важно обеспечить надежную изоляцию всех токопроводящих частей

Главным недостатком использования АКБ – высокий уровень напряжения. Бортовое напряжение современных автомобилей составляет 12 В. Если не обеспечить достаточное давление, можно прожечь заготовку.

Некоторые трактора работают от аккумуляторов с напряжением 6В, однако стоимость такой модели будет сопоставима с затратами на изготовление трансформаторного аппарата.

Сварка литиевых аккумуляторов

Особенность широко распространенных в технических устройствах литиевых аккумуляторов заключается в том, что они очень чувствительны к перегреву. Особенно боится этого плюсовой вывод. Сварка литиевых аккумуляторов может быть успешно произведена путем приваривания к ним никелевых пластин.

Чтобы была осуществлена сварка литиевых аккумуляторов в домашних условиях, необходимо соорудить для этого достаточно простое устройство. Оно состоит из трансформатора и системы его управлением. Управление не должно заключаться в простом нажатии кнопки, поскольку реакция человека не позволяет делать это достаточно быстро. При замедлении возникнет прожог, как пластины, так и самой контактной площадки аккумулятора.

На устройстве должен иметься регулятор с возможностью выставления на нем времени в миллисекундах. Он должен иметь градуировку, в которой каждый интервал соответствует десяти миллисекундам. Пределом является установка 120 миллисекунд. Наиболее оптимально выставление времени в 30 или 40 миллисекунд. Все зависит от толщины пластины и качества контакта между пластиной и элементом.

Встроенный контролер управляет симистром, который необходим для включения и выключения подачи тока. С другой стороны расположен блок питания контроллера и фильтр. Точечная сварка своими руками для литиевых аккумуляторов начинается с включения устройства в розетку. Под электроды подставляется пластинка, установленная на аккумуляторе. После нажатия на кнопку мгновенно происходит прихватывание. Попытка оторвать ее не получится. Для уверенности следует поставить еще пару точек.

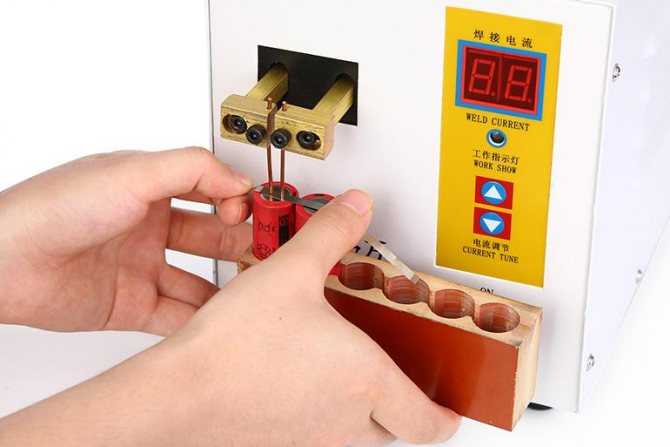

Сварка li ion аккумуляторов может осуществляться различными способами. Для сборки в единый блок такого рода аккумуляторов подходящим вариантом является мини контактная сварка для сварки li ion аккумуляторов.

Почему литиевые аккумуляторы при сварке брызгают кислотой

Каждый литий-ионный аккумулятор представляет герметичную полость, в которой и происходят химические процессы с накоплением энергии. Внутри нет влаги, растворители безводные, используются твердые составы. Но в результате химических реакций внутри многокомпонентной системы может возникнуть избыточное давление. Одной из причин станет разогрев корпуса аккумулятора. он критичен, начиная с +40 и опасен при достижении +60 . Дальше последует самопроизвольный набор температуры, возгорание и взрыв.

Однако при сварке возможно нарушение времени контакта, прогорание корпуса. В этот момент выделится неприятный газ с кислотным запахом. Этот момент опасен, герметичный корпус соединился с атмосферой. Внутрь попал кислород, водяные пары. Литиевый аккумулятор начинает брызгать кислотой, предвестником взрыва.

Вот почему опасно соединять банки паянием с кислотой. Нарушить герметичность можно случайно, испортив предохранительный клапан, закоротив полюса. Но любой дымок из корпуса аккумулятора является грозным вестником возгорания. Работа по соединению ячеек в единый аккумулятор требует внимания и аккуратности.

Есть безопасный способ соединения элементов. Используя специальную конструкцию, холдер, где каждый элемент имеет собственную ячейку, не требуется сварка. Внешний контур соединен, как нужно

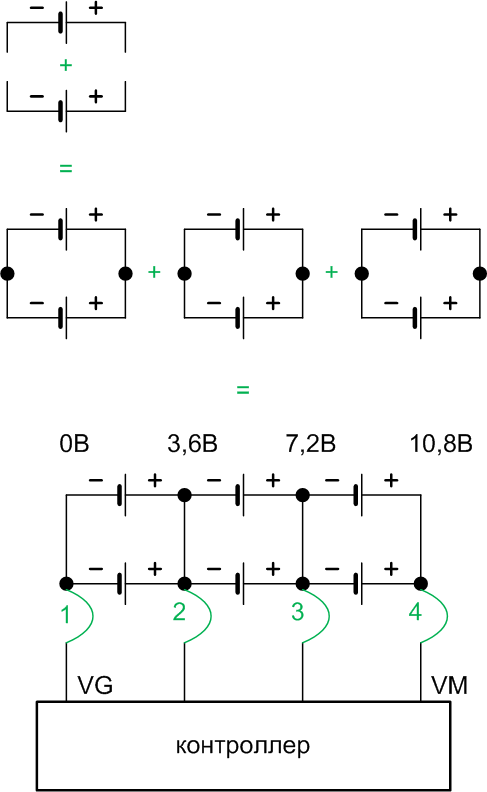

Вставляя банки в секции, важно не перепутать полюсность. В такой сборке просто заменить не работающую банку. Точечная сварка своими руками для литиевых аккумуляторов

Точечная сварка своими руками для литиевых аккумуляторов

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Преимущества и недостатки

Точечная сварка надежна и эстетична, время приложения усилий, подачи тока и сжатия рассчитывают, используя циклограмму процесса соединения металла.

Преимущества точечной сварки:

Допустимо работать с самыми разными элементами (в т. ч. миниатюрными) из различных металлов.
Структура металла в точке фиксации не видоизменяется.
Высокая производительность (до 800 точек/мин.).
Возможность автоматизировать процесс.
Выполнять работы способен сварщик невысокой квалификации.

Однако сварка травмоопасна, надо соблюдать осторожность. Работник может получить ожог от раскаленных брызг

Испарения могут повредить легкие. Есть риск поражения электрическим током.

Простейший способ

Самый простой способ – это сварка аккумуляторов самой аккумуляторной батареей. Для этого потребуется:

любой автомобильный аккумулятор, подойдет от дрели или шуруповерта;
два жала паяльника или кусок толстого одножильного медного провода;
реле на 500-1000 А;
конденсатор;
переменный резистор;
многожильный медный провод сечением 30-40 мм2;
переключатель.

В полевых условиях, чтобы приварить к батарее никелевую пластину, достаточно аккумулятора, проводов для зарядки, куска монолитного провода и изоленты.

Из провода делается два электрода. Их концы зачищают, выравнивают и фиксируют изолентой. Между концами проводов должно быть расстояние 2-3 мм, торцы находятся в одной плоскости.

За другие концы монолитного провода цепляют с помощью зажимов кабеля для зарядки. Предварительно зарядный кабель присоединяется к клеммам рабочего аккумулятора. Полярность значения не имеет.

Точечная сварка готова. Никелевая лента устанавливается на литиевый аккумулятор. К ленте прижимают концы электродов, которые находятся под напряжением.

Произойдет короткое замыкание, и металл в точке соприкосновения расплавится. Электроды надо быстро убрать во избежание прожигания никелевой пластины.

Порядок работы

Ниже представлена инструкция, как сделать точечную сварку, используя ненужную в хозяйстве микроволновку:

Разобрать старую СВЧ-печку. Вытащить трансформаторное устройство на 800 А. Заняться разбором блока питания компьютера. Вам потребуется лишь стальной корпус и разъём питания 220 вольт. В дальнейшем он будет использоваться для размещения «начинки» сварочного агрегата.

Обратите внимание!

Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры
Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Поместить внутрь корпуса трансформатор, плату таймера и переходник питания. Примерить и отметить места отверстий – потом их надо будет проделать при помощи дрели.

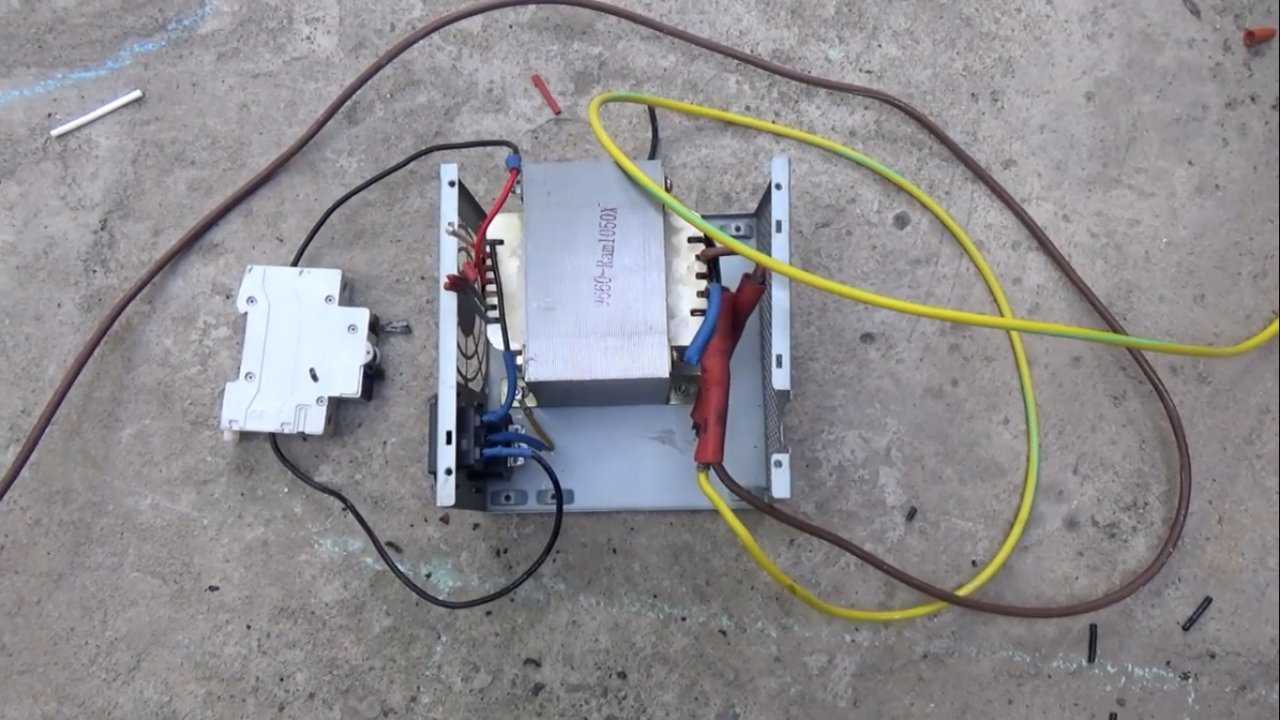

Удалить вторичную обмотку трансформатора, заменив силовым кабелем. При этом демонтировать трансформаторные пластины не потребуется. Достаточно срезать обмотку вначале с одного края, затем с другого, используя стамеску и молоток. После этого останется убрать остатки проволоки сверлом.

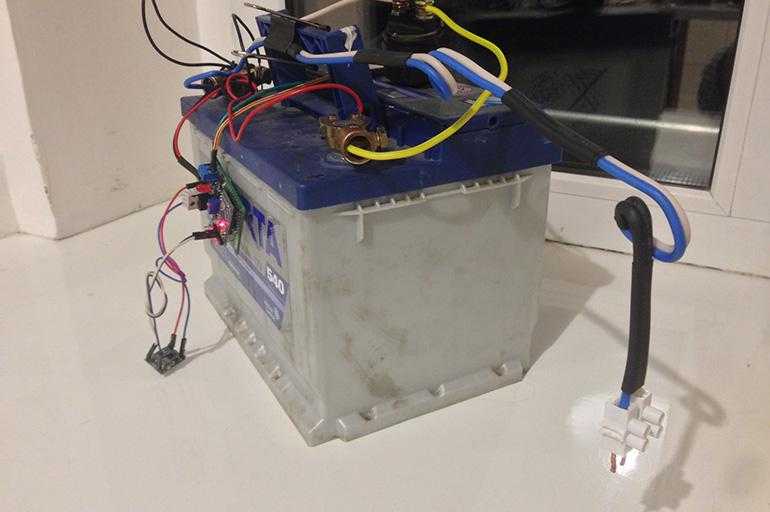

Сделать новые обмотки из силового кабеля. Поставить модифицированный трансформатор в корпус. В области нахождения решётки просверлить 2 отверстия. Продеть через них выводы катушки. Проделать ещё отверстия, теперь в днище корпуса, для установки транса.

Подсоединить к передней панели механизм таймера. Продеть светодиод, выпаянный из платы и удлинённый проводами, в сделанное ранее отверстие.

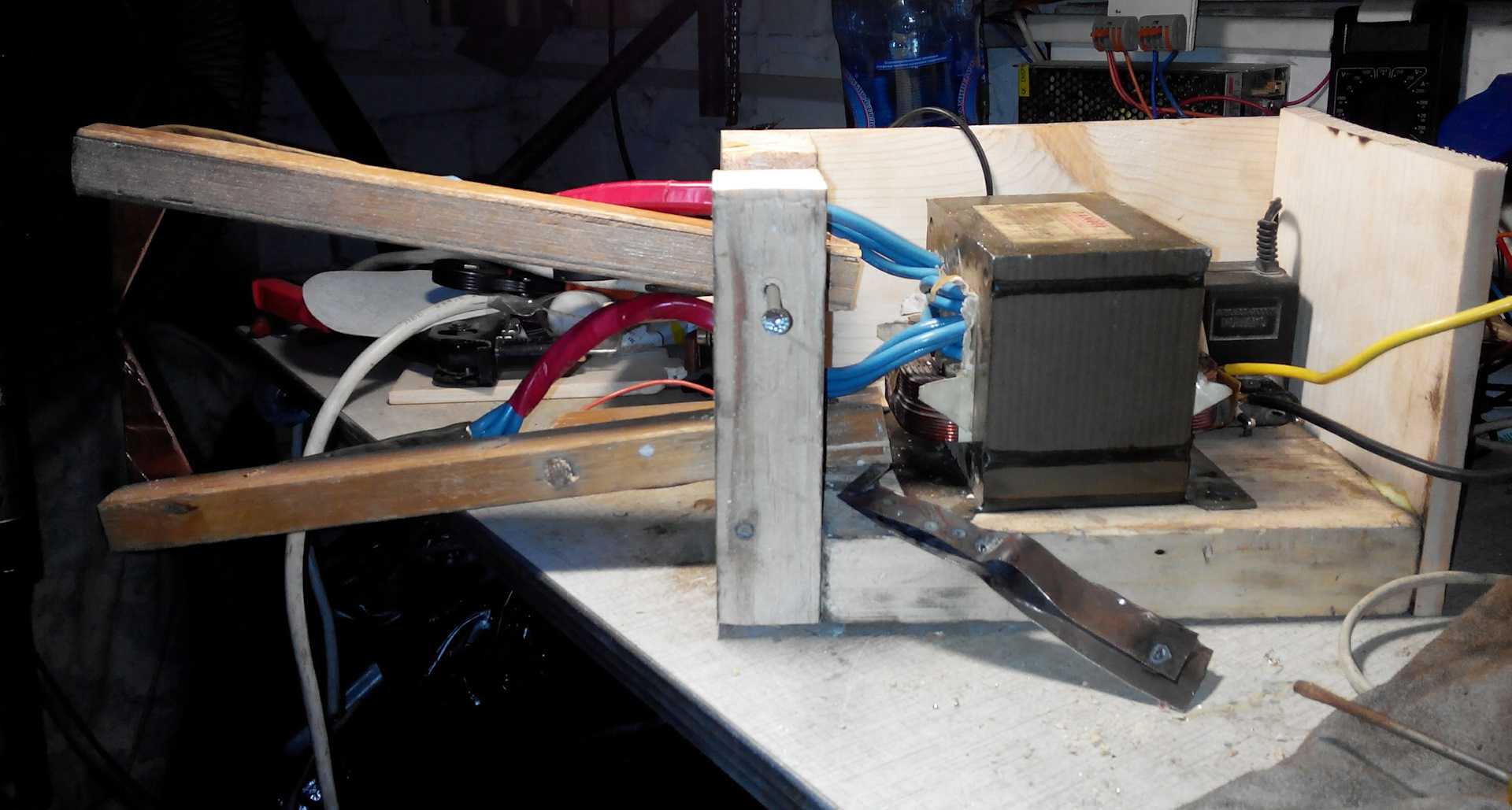

Стальными уголками прикрепить рейку из дерева к корпусу сварочного аппарата.

Обратите внимание!

Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Достать с клеммной колодки клеммники, надеть их на контакты кабеля, которые требуется перед этим зачистить, и прикрутить на шурупы к рейке. Оснастить рейку кнопкой пуска, предварительно проделав под неё отверстие.

Медную проволоку использовать для создания электродов. Не забыть обточить концы. Закрепить сделанные из меди электроды в клеммниках.

Дополнить конструкцию пружиной для возврата контактов устройства на первоначальную позицию. С данной целью требуется прикрутить к верху корпуса ещё одну рейку из дерева. Вот и всё. Работа над созданием самодельного агрегата точечной сварки завершена.

Получившийся инструмент имеет довольно высокую мощность. Поэтому, дабы избежать прожигания отверстий в тонких металлических листах, рекомендуется устанавливать меньшие временные параметры на таймере. Кроме того, компактные размеры такой сварки позволяют разместить её даже в малогабаритной студии.

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

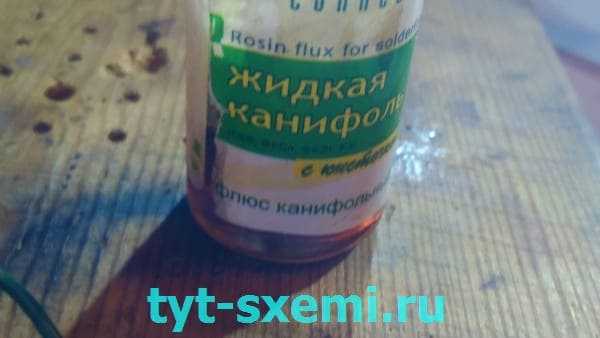

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Правила безопасности

На внешний вид автобатарея абсолютно безопасна. Все ее детали находятся внутри корпусной крепкой коробки. Такое впечатление обманчиво.

Если Вы хотите снять аккумулятор с машины, переместить его или произвести какие-либо действия, то воспользуйтесь специальными перчатками. Самый правильный и безопасный вариант, это еще и спецодежда для этих целей.

Но если это незапланированное мероприятие, вряд ли Вы за ней пойдете. Поэтому ограничимся толстыми перчатками.

Если Вам на открытый участок тела капнул электролит, следует срочно промыть этот участок. Это место можно обработать раствором соды или нашатырного спирта, разведенного с водой.

Уберите перчатки и хорошо промойте руки мылом. Не кушайте возле аккумуляторов, не курите и в целом будьте осторожны. Если Вы устали и Вам нужно прерваться, поставьте автобатареи в изолированном помещении, а Вам стоит выйти.

Если ваши автобатареи запылились, их необходимо очистить. Это делают посредством нашатырного спирта, разведенного водой. Воспользуйтесь чистой и сухой тряпкой.

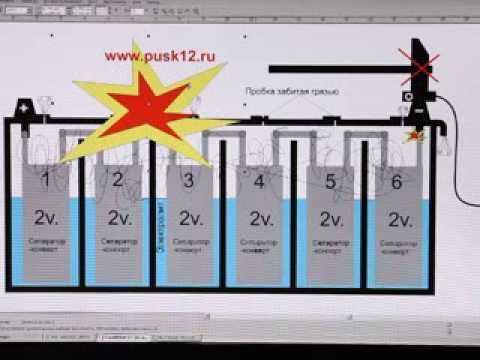

Если вы убрали батареи с Вашей машины, то очистите пробки, чтобы там не осталось загрязнений. Чтобы не образовалось чрезмерного давления газов.

Можно получить серьезный ожог. В Вашем гараже обязательно должен быть огнетушитель. При неправильном обращении проблемы могут быть и со сварочным оборудованием.

Это абсолютно несложные правила техники безопасности. Но далеко не все мастера помнят об этом, когда начинают работу с приборами. Помните о том, что лучше не допустить возникновения проблем, чем потом ликвидировать последствия.

https://youtube.com/watch?v=FKuAHwDlrC8

Cвоими руками

Известные производители используют только качественные материалы, оснащая модели множеством приборов контроля, делая процесс выполнения работ не только комфортным, но и безопасным.

Самодельные приспособления не могут обеспечить заводское качество, однако вполне подойдет для выполнения ремонта литиевых аккумуляторов в домашних условиях.
На форумах можно найти множество схем и чертежей приспособлений, которые можно использовать в любых условиях.

Независимо от типа назначения, точечная сварка для аккумуляторов 18650 своими руками потребует следующих материалов для сборки:

Аппарат для понижения напряжения электрического тока.
Материал для станины с диэлектрическими свойствами.
Бруски из дерева в качестве несущих элементов.
Устройство для подачи питания.
Медный провод с изоляцией в качестве материала для вторичной обмотки.
Кабель для подключения к домашней сети.
Электродные наконечники (отлично подойдут медные стрежни).
Метизы для крепежа конструкции.

После подготовки всех комплектующих, приступают к сборке.

Дополнительная информация. Можно использовать обычный трансформатор из микроволновой печи. В этом случае его необходимо модернизировать, для соответствия сварочным параметрам

В качестве электронной начинки рекомендуем обратить внимание на модули ардуино (arduino).

Источник тока

Лучше всего будет использовать трансформатор из старого телевизора – на досках объявлений раритетные модели стоят сущие копейки

Обратите внимание, что для выполнения сварочных работ необходима мощность не менее 200 Вт. Параметры первичной обмотки должны соответствовать параметрам домашней сети – 220 В, 50 Гц. В первую очередь необходимо полностью избавиться от вторичной обмотки с помощью слесарных инструментов – ножовки, молотка и зубила

В первую очередь необходимо полностью избавиться от вторичной обмотки с помощью слесарных инструментов – ножовки, молотка и зубила

Данную процедуру следует выполнять с особой осторожностью. Неаккуратные действия могут повредить первичную обмотку, после чего ее придется восстанавливать. Новую вторичную обмотку делают из толстого изолированного кабеля

Для получения необходимых параметров достаточно 4 витков. В этом случая параметр силы тока повысится до 300 А и снизит напряжение до безопасного, для здоровья человека, уровня

Новую вторичную обмотку делают из толстого изолированного кабеля. Для получения необходимых параметров достаточно 4 витков. В этом случая параметр силы тока повысится до 300 А и снизит напряжение до безопасного, для здоровья человека, уровня.

Продолжительность воздействия сварочного тока на соединяемую поверхность регулируется с помощью устройства для подачи питания. Как правило, для качественного контакта, рабочий цикл должен длится не более 2 с.

Вышеописанная схема является самой простой из возможных. Если добавить в устройство конденсаторы и тиристор, ток будет подаваться импульсно, с четко отмеренной длиной. Таким образом, самоделка будет обладать свойствами споттера, автоматизируя рабочий процесс.

Рабочие элементы

Для безопасного выполнения сварки несущие элементы конструкции должны быть изготовлены из диэлектрических веществ. Специалисты рекомендуют использовать следующие материалы:

фанера;
оргстекло;
дерево.

На один из углов станины устанавливают трансформатор. По другим сторонам устанавливают стойки, прикрепляя их к основе с помощью саморезов или болтов. В верхней части стоек необходимо сделать отверстие для механизма с электродными стержнями.

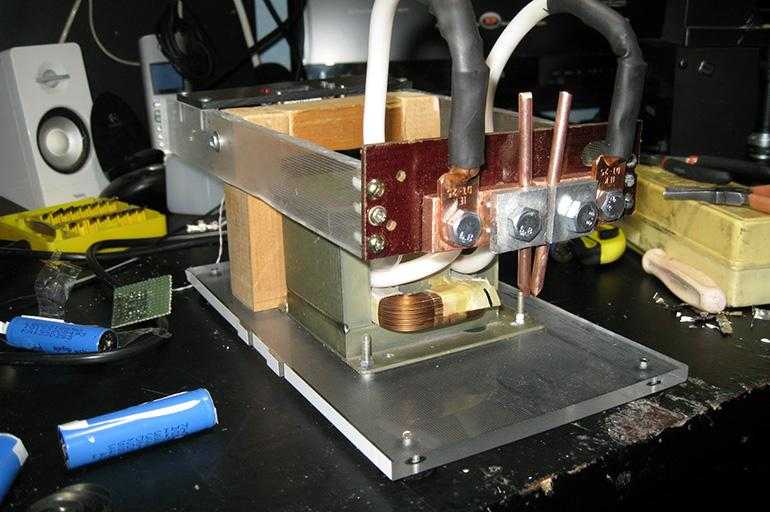

Главная часть рабочего узла – медные стержни, которые играют роль электродов. Их диаметр должен находиться в диапазоне от 1 до 5 мм. Стержни большего сечения можно подточить до нужной величины.

Торцевое расстояние не должно быть большим – агрегаты не предназначены для соединения толстых листов. Оптимальной считают удаленность 3-4 мм.

Подводящие кабели должны быть оснащены медными или алюминиевыми наконечниками, которые крепятся к рычагу с помощью болтов.

Устройство для подачи питания должно располагаться в удобном месте, в зоне свободного доступа – это упростит процесс эксплуатации.

Согласно требованиям техники безопасности все провода должны быть надежно заизолированы.

Изготовление сварочного аппарата

Конструкция самодельной контактной сварки для аккумуляторов во многом зависит от изобретательности автора. В средствах массовой информации, в том числе интернете, можно обнаружить множество вариантов самодельных устройств. Изготовление одного из таких аппаратов предлагают осуществить следующим образом.

Подготовка материалов

Для изготовления самодельного сварочного устройства нужно собрать следующие материалы:

трансформатор микроволновой печи;
диммер или резистор;
кабель сечением 32 мм2 – 1,5 м;
наконечники для кабеля – 2 шт.;
подставка с гнёздами под АКБ – 1 шт.;
оргстекло – 1 м2;
винты, шайбы и гайки – 20 шт.;
пружины – 2 шт.;
сетевой кабель – 1,5 м;
медные электроды 150 х 10 мм – 2 шт.;
бочонки из меди ø 30-40 мм, высотой 30 мм – 2 шт.;
микровыключатель 16 А/250 в. – 1 шт.
провод – 0,5 м;
сетевой шнур с вилкой – 1,5 м;
никелевая лента.

Силовой трансформатор

Обратите внимание! Количество и размеры деталей даются ориентировочно. Это не точная инструкция, а рекомендации по оптимальной сборке контактной сварки для аккумуляторов

Сборка сварки для аккумуляторов

Подготовив материалы, переходят непосредственно к сборке устройства:

Из оргстекла ножовкой или режущим кругом выпиливают сегменты квадратной формы;
В квадратах просверливают отверстия, в которых метчиком нарезают внутреннюю резьбу;
Винтами скрепляют короб из оргстекла;
Из трансформатора удаляют вторичную обмотку;
В проёмы первичной обмотки продевают два витка кабеля;
Концы кабеля, зачищенные от изоляции, обжимают наконечниками;
Трансформатор помещают в короб;
Сетевой провод выводят через паз в задней стенке корпуса;
Одну из жил сетевого шнура разрывают проводами, подсоединёнными к микровыключателю;
Выключатель закрепляют на правой стороне корпуса;
Таким же образом подсоединяют диммер;
Медные электроды обтачивают на точильном круге до образования острых концов;
На крышке корпуса винтами крепят направляющую планку из оргстекла, в которой просверливают два отверстия для электродов;
В медных бочонках высверливают отверстия под посадочные места для медных стержней;
Стержни фиксируют через боковые отверстия в бочонках винтами;
Сверху направляющей планки устанавливают вторую площадку с продетыми через неё электродами;
Верхнюю планку фиксируют пружинами, соединёнными винтами медных цилиндров с нижней планкой;
Наконечники силового кабеля прикручивают к цилиндрам. Самодельная сварка аккумуляторов готова к работе.

При опускании планки электроды защемляют контактную ленту на клемме аккумулятора, независимо друг от друга. Это обеспечивает максимальное прижатие контактов, преодолевая любые неровности сварочной зоны.

Пайка аккумуляторных батарей

Собирая батарею из шести элементов я сначала все элементы объединил парами: минусы двух элементов вместе и плюсы тоже вместе между собой. Потом три пары включил последовательно.

Теперь, когда сборка элементов готова, нужно подключить к ней контроллер

Важно!!! Контроллер подключается в обратной последовательности, то есть начинаем с проводов с наименьшим потенциалом и двигаемся в сторону повышения: 0 В и 3,6 В, только потом 7,2 В и наконец 10,8 В

Теперь остается аккуратно собрать аккумулятор для проверки. Не заклеивая корпус аккумулятора, я подсоединил его к ноутбуку и нажал кнопку питания, но ноутбук не включился и понял, что при отключении старой сборки аккумуляторов контроллер перешел в режим транспортировки и отключил аккумуляторную батарею. Я подключил к ноутбуку сетевое питание, ноутбук завелся и увидел восстановленный аккумулятор!

Как пользоваться

Перед началом сварки свободный крокодил от минусовой клеммы аккумулятора зажимается на одной из заготовок. Он будет выполнять функцию массы. Стержень при этом будет работать как электрод. Его конец кратковременными касаниями прикладывается к месту наложения шва. Электрод греется, поэтому его лучше удерживать плоскогубцами. Графит раскаляется и начинает плавить тонкий металл. Чтобы не прожечь деталь, электрод следует медленно вести по линии стыка заготовок, иногда прерываясь. В первые секунды графит сильно дымит, пока на нем не перегорят остатки электролита из батарейки.

Варить можно швом или делать точечную сварку. В последнем случае стоит предварительно сверлить отверстия в верхней соединяемой детали. Это приспособление также подходит и для пайки. Им можно раскалять деталь, после чего прикладывать к ней припой.

Сварка аккумулятором изнашивает батарею, поэтому этим способом не стоит увлекаться

Важно держать электрод замкнутым не более нескольких секунд за один раз. При нагрузке от сварки батарея нагревается и может разорваться

Сигналом к этому будет исходящий от нее шум кипения электролита. Чем больше аккумулятор, тем крупнее и толще заготовки можно сваривать. Обычно заряда батареи достаточно для работы на протяжении нескольких минут.

Процесс пайки

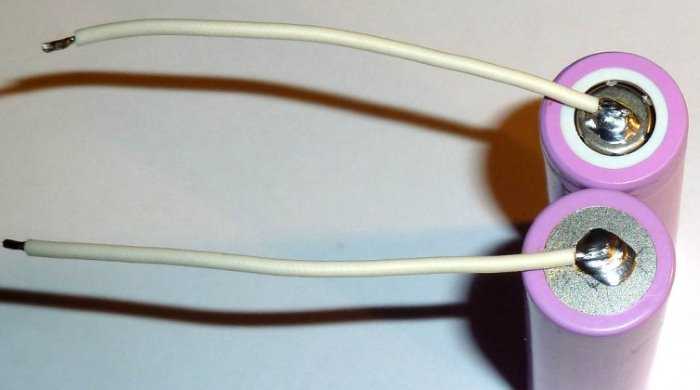

После того, как каждая из соединяемых частей зачищена и обработана флюсом, переходят к непосредственному спаиванию провода с контактной зоной батарейки.

Для проведения этой завершающей процедуры можно воспользоваться тем же 25-ти ваттным паяльником, который применялся при подготовке клемм аккумулятора из NI или CD.

В качестве припоя следует выбрать легкоплавкий состав, а для его хорошего растекания использовать флюс на основе канифоли.

Процедура окончательной пайки по времени должна занимать не более 3-х секунд. Это касается любого типа батареек (как из NI, так из CD).

При рассмотрении вопроса о том, как спаять провод и батарейку, следует отметить, что такая ситуация встречается гораздо чаще, чем кажется. В первую очередь это касается специального строительного инструмента (при необходимости пайки аккумуляторов шуруповёрта, например).

Нередки случаи, когда встроенный блок питания используемого инструмента по какой-то причине полностью разрушается, а заменить этот шуруповёрт нечем. В этой ситуации питающие устройство проводники подпаиваются к запасному аккумулятору, рассчитанному на то же напряжение.

Рассмотренная методика может использоваться, когда нужно просто спаять две батарейки между собой.

Надо заметить, что вместо пайки на производстве применяют точечную сварку к аккумуляторам. Но аппарат для такого вида соединения есть не у каждого, в то время как паяльник – более распространенный прибор. Поэтому в домашних условиях пайка и при ходит на помощь.

Батареи и аккумуляторы

При питании радиоаппаратуры от батареек и аккумуляторов полезно знать распространённые схемы соединения батарей и аккумуляторов. Дело в том, что каждый вид батареек имеет допустимый разрядный ток.

Разрядный ток
– наиболее оптимальное значение тока, который потребляется от батареи. Если потреблять от батарейки ток, превышающий разрядный, то надолго этой батарейки не хватит, она не сможет полностью отдать свою расчётную мощность.

Наверное, замечали, что для электромеханических часов используются “пальчиковые
” (формата АА) или “мизинцевые
” (формата ААА) батарейки, а для переносного лампового фонаря батарейки побольше (формат R14
или R20
), которые способны отдать значительный ток и имеют большую ёмкость. Размер батарейки имеет значение!

Иногда требуется обеспечить батарейное электропитание прибора, который потребляет значительный ток, но стандартные батареи (например R20
, R14
) не могут дать необходимый ток, он для них выше разрядного. Что делать в этом случае?

Ответ прост!

Необходимо взять несколько однотипных батареек и соединить их в батарею.

Так, например, если необходимо обеспечить значительный ток для аппарата применяют параллельное соединение батареек. В таком случае общее напряжение составной батареи будет равно напряжению одного элемента питания, а разрядный ток будет во столько раз больше, сколько батареек применяется.

На рисунке составная батарея из трёх 1,5 вольтовых батареек G1, G2, G3. Если учесть, что среднее значение разрядного тока для 1 батарейки формата АА 7-7,5 mA (при сопротивлении нагрузки 200 Ом), то разрядный ток составной батареи составит 3 * 7,5 = 22,5 mA. Вот так, приходится брать количеством.

Бывает, что необходимо обеспечит напряжение 4,5 – 6 вольт, применяя батарейки на 1,5 вольта. В таком случае нужно соединить батарейки последовательно, как на рисунке.

Разрядный ток такой составной батареи составит значение для одного элемента, а общее напряжение будет равно сумме напряжений трёх батареек. Для трёх элементов формата АА (“пальчиковых”) разрядный ток составит 7-7,5 mA (при сопротивлении нагрузки 200 Ом), а суммарное напряжение – 4,5 Вольт.

Чтобы собрать простейшую схему, работающую от батарейки, нам приходится прибегать к различным ухищрениям, чтобы провода плотно прилегали к полюсам самой батарейки. Кто-то обходится изолентой и скотчем, кто-то придумывает различного рода прижимные устройства. Но контакт в таком случае будет несовершенным, что в конечном итоге влияет на работоспособность собранной схемы. Нередко контакт пропадает либо получается неплотным, и устройство работает с перебоями. Чтобы избежать этого, лучше всего просто припаять провода к полюсам. В нашей статье мы расскажем, как припаять провода к батарейке так, чтобы контакт получился совершенным.

Тестирование паяльника

А теперь несколько слов о работе с паяльником. Лучше всего проверить его при демонтаже радиодеталей, потому что это часто вызывает больше всего проблем. Взял плату от старого блока питания ATX от ПК. Не тратя много времени на разогрев распаял несколько небольших компонентов, а затем конденсаторы большего размера. Без использования всасывающего устройства.

После беспроблемной распайки даже самого большого радиатора закончил испытания. Был приятно удивлен скоростью и удобством, особенно выпаиванием этого последнего радиатора!

Когда дело дошло до обычной пайки, тут тоже всё ОК — мелочь паяет быстро и без проблем. Паяльник прогревается около 20 с. Но он не имеет контроля температуры, и нужно быть осторожным, потому что можно перегреть припой, если удерживать кнопку активации слишком долго. Однако к этому легко привыкнуть и паять не проблема.

Достоинства и недостатки

Самостоятельно собранные приборы обладают рядом преимуществ, по сравнению с промышленными моделями, изготовленными надежными исполнителями. К основным достоинствам относят:

Экономия. На сборку приспособления не придется тратить крупную сумму. Расходные материалы также не нанесут удара по кошельку.
Простота конструкции. Не нужны специальные приспособления. Количество инструмента ограничивается обычным набором слесарных приспособлений.
Удобство в обслуживании. Поскольку сборка осуществляется из подручных материалов, их замена не будет проблемой.
Энергопотребление. Аппараты для контактной сварки потребляют очень мало электрической энергии.
Работа с тонколистовыми элементами. Имеется возможность выполнять соединение контактов источников питания, толщина которых не превышает 1 мм. При этом исключается возможность прогара.
Широкий диапазон рабочих параметров. Позволяет установить сварочные параметры, в зависимости от характеристик свариваемых изделий.

Несмотря на большой перечень положительных качеств, имеется несколько недостатков, которые присущи данным агрегатам:

Кустарный метод производства не позволяет использовать качественные материалы для наружной защиты корпуса от внешних воздействий.
Рабочие характеристики регулируются недостаточно плавно, по сравнению с заводскими моделями.
Эксплуатационные характеристики профессиональных моделей превышают параметры самодельных изобретений.
