Защита блока питания от кз

Принцип работы защиты от короткого замыкания

Типовая структурная схема защиты БП от сверхтока. Большинство схем представляют собой отдельный узел, который можно применить в любом устройству (с поправкой на номинальный ток). Его можно встроить в уже имеющийся блок питания или собрать в отдельном корпусе.

Короткое замыкание сопровождается двумя явлениями:

увеличение тока;
снижение напряжения (чем ближе к месту КЗ, тем больше снижение, а в месте короткого замыкания оно равно нулю).

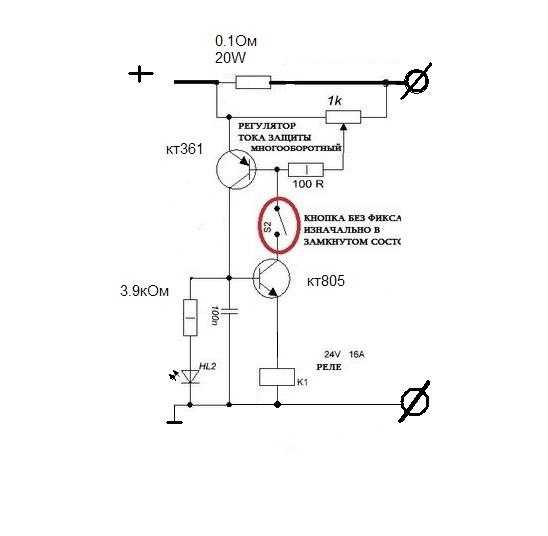

Большинство устройств защиты используют первый признак. Датчиком тока обычно служит резистор с номиналом от нескольких сотых до единиц Ом. Проходящий ток создает пропорциональное падение напряжение на шунте – чем больше ток, тем больше напряжение. Схема сравнения сравнивает это напряжение с заданным уровнем, и, при достижении порога, дает сигнал на размыкание ключевого элемента, ток прерывается. Узел индикации подает световой или звуковой сигнал о срабатывании защиты. Недостаток такого решения – КЗ может произойти до места установки измерительного шунта, и тогда защита не сработает.

В импульсных блоках питания с ШИМ-регулированием защита может быть построена несколько по-другому.

Типовая схема защиты импульсного БП с ШИМ-регулированием.

Ток измеряется непосредственно в цепи импульсного трансформатора. Напряжение так же сравнивается с заданным значением, при превышении происходит воздействие на ШИМ-регулятор. Генерация либо прекращается полностью, либо напряжение снижается до безопасного уровня. Минусом является ограниченная область (только БП с PWR-регулированием) и привязка к конкретной схемотехнике БП. Зато сверхток контролируется на всех участках силовой цепи.

Вариант 2

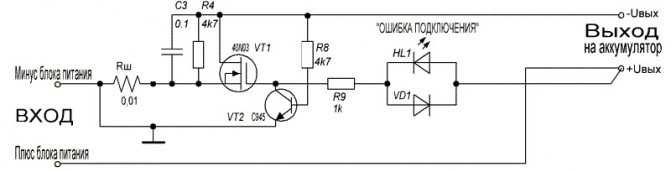

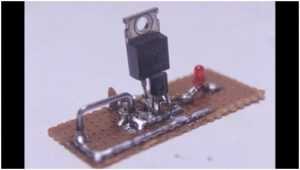

Эта схема до сих пор не имеет аналогов по многим параметрам. Она одновременно защищает и от переполюсовки питания, и от короткого замыкания.

Принцип работы этой схемы следующий. При нормальном режиме работы плюс от источника питания через светодиод и резистор R9 открывает полевой транзистор, и минус через открытый переход «полевика» поступает на выход схемы к аккумулятору.

При переполюсовке или коротком замыкании ток в цепи резко возрастает, вследствие чего образуется падение напряжения на «полевике» и на шунте. Такое падение напряжение достаточно для срабатывания маломощного транзистора VT2. Открываясь, последний запирает полевой транзистор, замыкая затвор с массой. Одновременно загорается светодиод, поскольку питание для него обеспечивается открытым переходом транзистора VT2.

Из-за высокой скорости реагирования эта схема гарантированно защитит зарядное устройство при любой проблеме на выходе.

Схема очень надежна в работе и способна оставаться в состоянии защиты бесконечно долгое время.

Пример расчёта

Для грамотного изготовления ПЗУ нужно произвести его расчёт. За основу берётся трансформаторный тип устройства. Ток АКБ в режиме запуска составляет Iст = 3 * Сб (Сб — ёмкость АКБ в А*ч). Рабочее U на «банке» составляет 1,74 — 1,77 В, следовательно, для 6 банок: Uб = 6 * 1,76 = 10,56 В. Для расчёта мощности, потребляемой стартером, например, для 6СТ-60 с ёмкостью в 60 А: Рс = Uб * I = Uб * 3 * С = 10,56 * 3 * 60 = 1 900,8 Вт. Если собрать устройство по этим параметрам, то получится следующее:

Работа осуществляется вместе со штатной АКБ.
Для запуска нужно подзаряжать АКБ в течение 12 — 25 секунд.
Стартер крутится с этим устройством 4 — 6 секунд. Если запустить не получилось, то придётся повторять процедуру заново. Этот процесс оказывает отрицательное воздействие на стартер (значительно нагреваются обмотки) и срок службы АКБ.

Устройство должно быть намного мощнее (рисунок 1), так как ток трансформатора находится в диапазоне 17 — 22 А. При таком потреблении происходит падение U на 13 — 25 В, следовательно, сетевое U = 200 В, а не 220 В.

Рисунок 2 — Схематическое изображение ПЗУ.

Принципиальная электрическая схема состоит из мощного трансформатора и выпрямителя.

Исходя из новых расчётов для ПЗУ необходим трансформатор, мощность которого составляет около 4 кВт. При такой мощности обеспечивается частота вращения коленвала:

карбюраторные: 35 — 55 оборотов в минуту;
дизельные: 75 — 135 об/мин.

Для изготовления понижающего трансформатора желательно использовать тороидальный сердечник от старого мощного электродвигателя большой мощности. Плотность тока в трансформаторных обмотках составляет примерно 4 — 6 А/кв. мм. Площадь сердечника (железняка) рассчитывается по формуле: Sтр = a * b = 20 * 135 = 2 700 кв. мм. Если за основу взят другой магнитопровод, то нужно найти в интернете примеры расчёта трансформатора с этой формой железняка. Для расчёта количества витков:

T = 30/Sтр.
Для I обмотки: n1 = 220 * T = 220 * 30/27 = 244. Мотается проводом диаметра 2,21 мм.
Для II: W2 = W3 = 16 * T = 16 * 30/27 = 18 витков из алюминиевой шины с S = 36 кв. мм.

После намотки трансформатора необходимо включить его и измерить ток холостой работы. Его значение должно быть менее 3,2 А. При намотке нужно равномерно распределять витки по площади каркаса катушки. Если ток холостого хода выше нужного значения, то убирают или доматывают витки на I обмотке

Внимание: II обмотку трогать нельзя, так как это приведёт к снижению коэффициента полезного действия (КПД) трансформатора

Выключатель следует выбирать со встроенной теплозащитой, использовать только диоды, рассчитанные на ток 25 — 50 А. Все соединения и провода укладываются аккуратно. Провода следует использовать минимальной длины и многожильные медные с сечением свыше 100 кв. мм. Длина провода имеет значение, так как на нём могут быть потери U около 2 — 3 В при запуске стартера. Соединитель со стартером сделать быстросъёмным. Кроме того, чтобы не перепутать полярность, нужно наметить провода («+» — красная изоляционная лента, а «-» — синяя).

ПЗУ должно запускаться на 5 — 10 секунд. Если используются мощные стартеры (свыше 2 кВт), то питание однофазной сети не подойдёт. В этом случае нужно переделать ПЗУ под трёхфазный вариант. Кроме того, возможно применение уже готовых трансформаторов, но они должны быть довольно мощными. Подробный расчёт трёхфазного трансформатора можно найти в справочной литературе или интернете.

Выходы

Все блоки питания поставляются с длинными пучками проводов, торчащими сзади. Количество проводов и доступных разъёмов для запитывания устройств будут отличаться от модели к модели, но некоторые стандартные подключения должны обеспечивать все БП без исключения.

Так как напряжение – это величина разности потенциалов, то каждый выход подразумевает два провода: один для указанного напряжения (например, +12 В) и провод, относительно которого измеряется разность потенциалов. Этот провод называется заземлением, «землёй», «reference wire» или «общим» проводом, и два этих провода образуют петлю: от блока питания до устройства-потребителя, а затем обратно в БП.

Поскольку в некоторых таких замкнутых контурах токи небольшие, они могут использовать общие провода заземления.

Официальное фото блока питания Cooler Master.

Главным из обязательных разъёмов является 24-pin ATX12V v. 2.4, обеспечивающий основное питание с помощью нескольких выводов различных напряжений, а также имеющий ряд специальных выводов.

Из этих специальных отметим лишь вывод «+5 standby» – дежурное питание компьютера. Это напряжение подаётся на материнскую плату всегда, даже когда компьютер выключен, при условии, что он остаётся включен в розетку и его БП исправен. Дежурное питание нужно материнской плате для того, чтобы оставаться активной.

Большинство PSU также имеют дополнительный 8-pin разъём для материнской платы с двумя линиями +12 В, и по крайней мере один 6 или 8-pin разъём питания для PCI Express.

Со слота PCI Express видеокарты могут взять максимум 75 Вт, поэтому этот разъем обеспечивает дополнительную мощность для современных GPU.

Конкретно наш рассматриваемый блок питания по соображениям экономии фактически использует два разъема питания PCI Express на одной и той же линии. Поэтому, если у вас действительно мощная видеокарта, старайтесь выделить ей независимую линию питания, не делите её с другими устройствами.

Разница между 6 и 8-pin разъемами PCI Express – два дополнительных провода заземления. Это позволяет повысить силу тока, удовлетворяя потребности наиболее прожорливых видеокарт.

Последние несколько лет мы всё чаще стали замечать блоки питания с гордой припиской «модульный» (modular PSU). Это просто означает, что у них отстегивающиеся кабели, что позволяет использовать только необходимое количество кабелей и разъёмов, не подключая всё ненужное, освободив тем самым пространство внутри блока.

Источник фотографии nix.ru

Наш Cooler Master, как и большинство, использует довольно простую систему подключения модульных кабелей.

Каждый разъем имеет по одному проводу +12В, +5В и +3,3В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце будет использовать либо соответствующую, либо упрощённую распайку.

Представленный на фото выше разъем Serial ATA (SATA) используется для подключения питания жестких дисков, твердотельных накопителей и таких периферийных устройств, как DVD-приводы.

Этот всем знакомый разъём называется замысловато: «разъём питания AMP MATE-N-LOK 1-480424-0». Но все называют его просто Molex, невзирая на то, что это всего лишь название компании-разработчика этого разъёма. Он предоставляет по одному выводу +12В и +5В, и два провода заземления.

На выходных проводах производители тоже могут сэкономить или накрутить цену за счет более ярких или более мягких проводов. Сечение провода также играет важную роль, поскольку более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при прохождении тока по ним.

Самостоятельное изготовление автомобильного зарядного устройства

Теперь рассмотрим самые простые зарядные устройства, которые можно изготовить самому. Первым будет устройство, которое по принципиальной схеме очень сходно с описанным.

На схеме обозначено:S1 — выключатель питания (тумблер);FU1 — предохранитель на 1А;T1 — трансформатор ТН44;D1-D4 — диоды Д242;C1 — конденсатор 4000 мкФ, 25 В;A — амперметр на 10А.

Итак, для изготовления самодельного зарядного устройства понадобиться понижающий трансформатор ТС-180-2. Такие трансформаторы использовались на старых ламповых телевизорах. Его особенностью является наличие двух первичных и вторичных обмоток. При этом каждая их вторичных обмоток на выходе имеет по 6,4 В и 4,7 А. Поэтому чтобы добиться необходимых для зарядки АКБ 12,8 В, на которые способен этот трансформатор, нужно произвести последовательное соединение этих обмоток. Для этого используется короткий провод с сечением не менее 2,5 мм. кв. перемычкой соединяется не только вторичные обмотки, но и первичные.

Видео: Самое простое зарядное устройство для АКБ

Далее потребуется наличие диодного моста. Для его создания берутся 4 диода, рассчитанных на силу тока не менее 10 А. Эти диоды можно закрепить на текстолитовой пластине, а затем произвести правильное их соединение. К выходным диодам подсоединяются провода, которые устройство и будет подключаться к АКБ. На этом сборку прибора можно считать завершенной.

Теперь о правильности процесса зарядки. При подключении устройства к аккумулятору, нельзя перепутывать полярность, иначе можно вывести из строя и батарею, и прибор.

При подключении к АКБ, устройство должно быть полностью обесточено. Включать его в сеть можно только после подсоединения к батарее. Отключать от батареи его тоже следует после отключения от сети.

Сильно разряженную батарею нельзя подключать к прибору без средства, понижающего напряжение и силу тока, иначе прибор на АКБ будет подавать ток высокой силы, который может навредить батарее. В качестве понижающего средства может выступать обычная 12-вольтовая лампа, которая подсоединяется к выводным клеммам перед АКБ. Лампа при работе устройства будет гореть, тем самым частично забирая на себя напряжение и ток. Со временем, после частичной зарядки батареи, лампу из цепи можно исключить.

При зарядке периодически нужно проверять степень зарядки батареи, для чего можно воспользоваться мультиметром, вольтметром или нагрузочной вилкой.

Полностью заряженная батарея при проверке на ней напряжения должна показывать не менее 12,8 В, если значение ниже – требуется дальнейшая зарядка, для доведения этого показателя до нужного уровня.

Видео: Зарядное устройство для автомобильного аккумулятора своими руками

Поскольку данная схема не имеет защитного корпуса, не стоит оставлять устройство без присмотра во время работы.

И пусть этот прибор не обеспечивает оптимальные 13,8 В на выходе, но для подзарядки аккумулятора вполне годиться, хотя примерно через два года пользования батареей все же понадобиться выполнить ее зарядку заводским устройством, обеспечивающим все оптимальные параметры для зарядки батареи.

Вариант 3

Это особо простая схема, которую даже схемой трудно назвать, поскольку в ней использовано всего 2 компонента. Это мощный диод и предохранитель. Этот вариант вполне жизнеспособен и даже применяется в промышленных масштабах.

Питание с зарядного устройства через предохранитель поступает на аккумулятор. Предохранитель подбирается исходя из максимального тока зарядки. Например, если ток 10 А, то предохранитель нужен на 12-15 А.

Диод подключен параллельно и закрыт при нормальной работе. Но если перепутать полярность, диод откроется и случится короткое замыкание.

А предохранитель – это слабое звено в этой схеме, который сгорит в тот же миг. Его после этого придется менять.

Диод следует подбирать по даташиту исходя из того, что его максимальный кратковременный ток был в несколько раз больше тока сгорания предохранителя.

Такая схема не обеспечивает стопроцентную защиту, поскольку бывали случаи, когда зарядное устройство сгорало быстрее предохранителя.

Аварийные режимы работы электродвигателя

Электродвигатель подбирается с запасом по мощности и большую часть времени работает в режиме недозагрузки, с током, значительно ниже номинального значения, что учитывается при проектировании схемы защиты.

Опасным аварийным режимом является перегрузка с длительным режимом работы под нагрузкой. Такая ситуация может быть вызвана заклиниванием (например, подшипникового узла — особенно в скоростных машинах), разрушениями, вызванными усталостью материалов и механизмов. К повреждению электродвигателя ведёт его длительная эксплуатация без профилактического обслуживания и ремонта, плохое хранение, засорение вентиляционных каналов, выработка коллектора и контактных колец.

Нередко длительная повышенная нагрузка возникает при нарушении технологии, что немедленно отражается на мощности и вызывает опасный перегрев обмоток. В общем случае, все аварийные режимы можно разделить на короткие замыкания и тепловые перегрузки, возникающие из-за прохождения по обмоткам повышенных токов. В среднем, перегрев обмотки электродвигателя сверх нормы на 8-100 °С, сокращает срок службы изоляции в два раза.

Узд-1 Производства

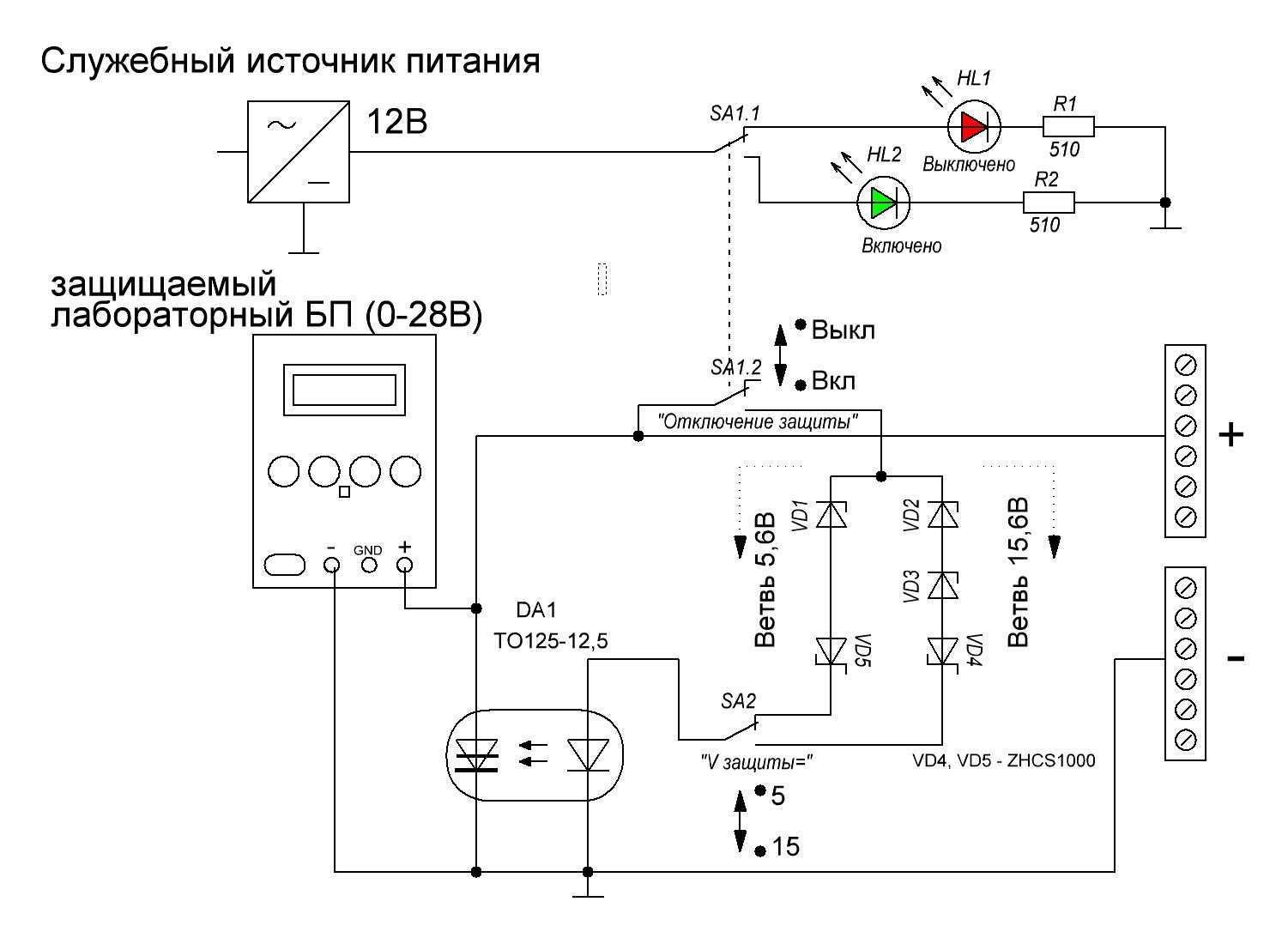

УСТРОЙСТВО ЗАЩИТЫ ИСТОЧНИКА ПИТАНИЯ ОТ ПЕРЕГРУЗОК

Л. МОРОХИН, с. Макарова Московской обл.

Предлагаемое устройство целесообразно использовать совместно с регулируемым стабилизатором напряжения, не имеющим специальных узлов защиты.

Устройство предназначено для защиты регулирующего элемента стабилизатора напряжения от токовой и температурной перегрузок. Защита срабатывает при:

— превышении током нагрузки допустимого (установленного) значения;

— замыкании на выходе стабилизатора;

— превышении допустимой рассеиваемой мощности регулирующим элементом (нагрева его корпуса выше 50…70’С).

Датчик температуры — терморезистор RK1 (рис. 1), смонтированный непосредственно на регулирующем элементе стабилизатора. При увеличении напряжения на нем открывает транзистор, который, в свою очередь, включает тринистор VS1.

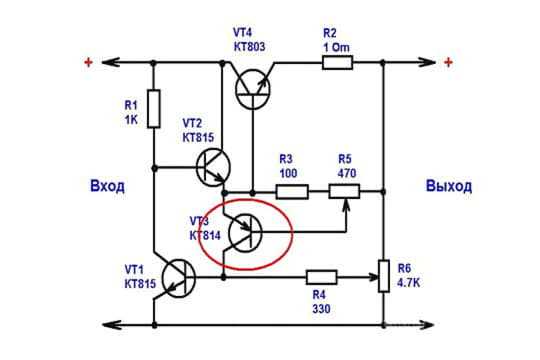

Вариант 2

Схема очень надежна в работе и способна оставаться в состоянии защиты бесконечно долгое время.

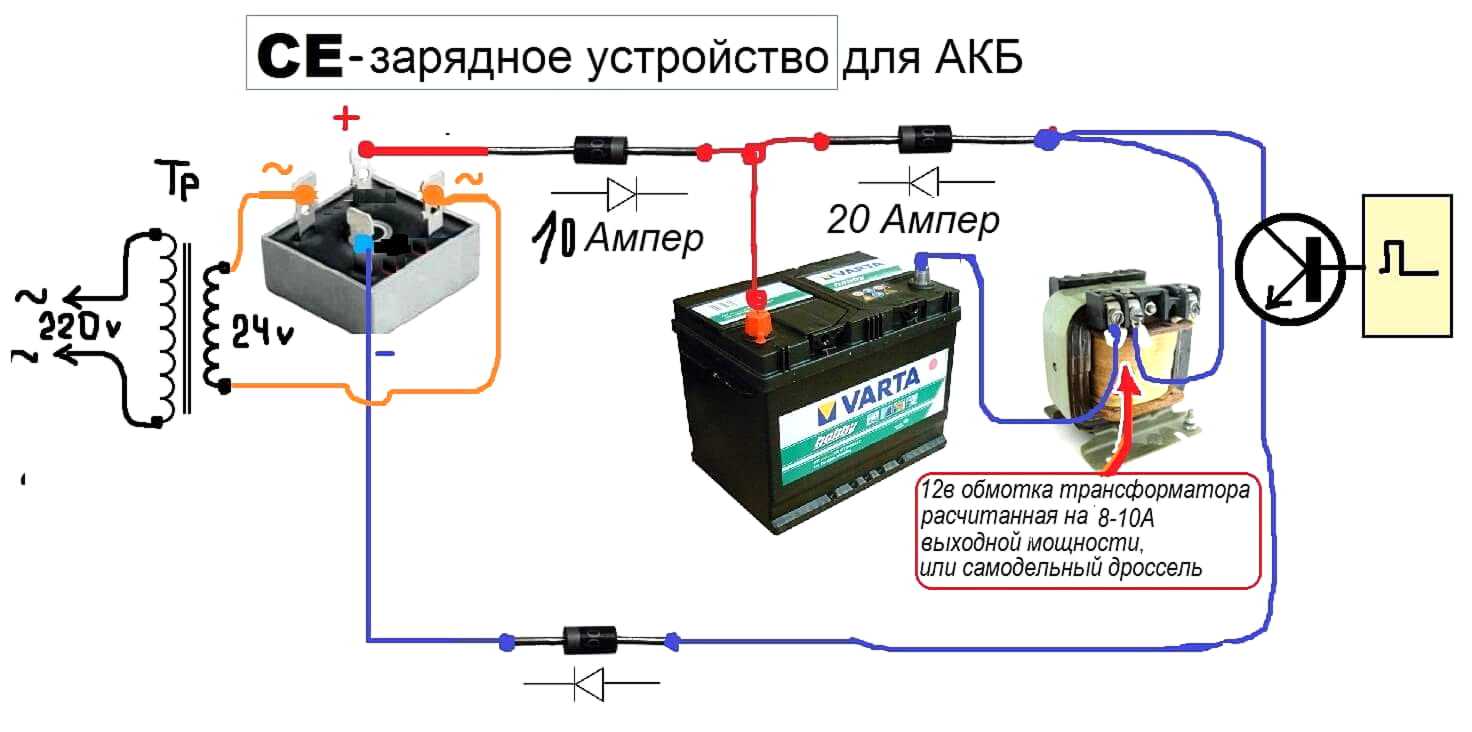

Самодельная зарядка для АКБ

Существует много схем автомобильных зарядных устройств. Для реализации большинства подойдут детали, трансформаторы, выпаянные из старой радиоаппаратуры, блоки питания компьютеров.

Зарядка с плавной регулировкой тока

Схема немного сложнее, но все детали доступны. Прибором заряжают 12-вольтовые АКБ, емкость которых — до 120 А∙ч. Вид зарядного тока — импульсный, используется тиристор. Регулятором плавно изменяют величину зарядного тока, но одновременно предусмотрен ступенчатый переключатель. Контролируют режим при помощи стрелочного амперметра на 30 А.

Самодельный резистор R1 нужен для ограничения тока. Для его изготовления подойдет медный или нихромовый провод диаметром 0,8 мм. Нужна будет небольшая индикаторная лампа Е1, рассчитанная на 24-36 В.

Выходное напряжение на понижающем трансформаторе 16-18 В, ток — 15 А. Ищут прибор с такими характеристиками или делают своими руками из подходящего устройства мощностью 300 Вт. Оставляют только первичную обмотку, вторичную из 42 витков наматывают проводом с изоляцией, сечение 6 мм².

Для схемы нужен тиристор КУ202 с буквенным индексом В-Н. Для охлаждения используют радиатор, площадь рассеивания которого от 200 см². А также понадобится диод VD1 любого типа с характеристиками обратного напряжения 20 В, тока — 200 мА.

Настраивают устройство калибровкой амперметра, подключив в качестве контрольного заведомо исправный. Для нагрузки вместо АКБ подключают автомобильные лампочки, общая мощность которых составляет 250 Вт.

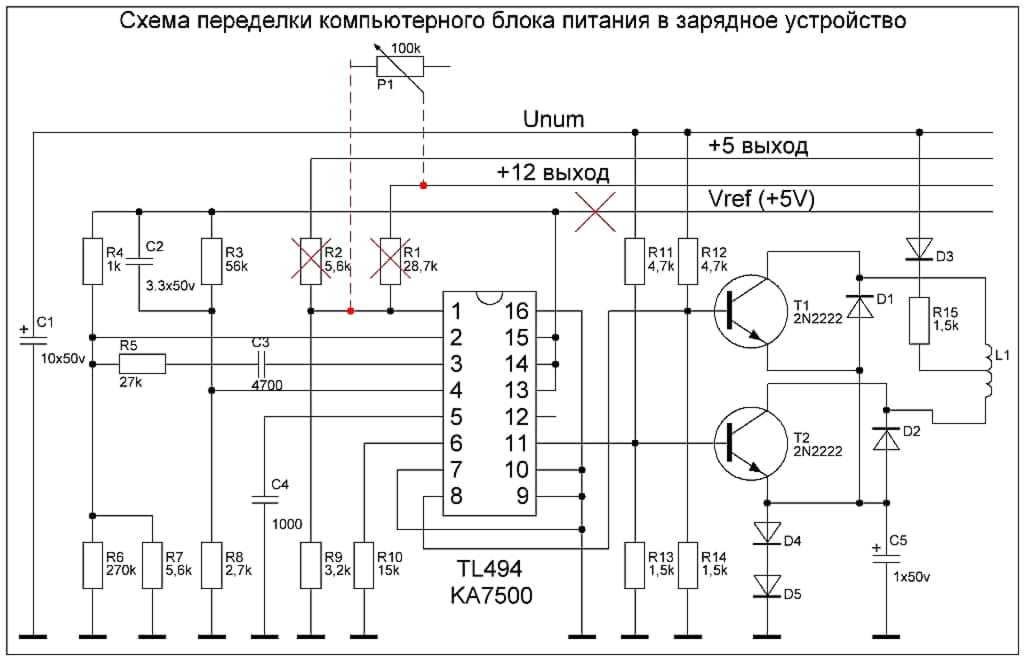

Зарядка из компьютерного блока питания

Из старого блока питания ПК с контроллером TL 494 получается зарядное устройство с хорошими характеристиками. У него регулируемое напряжение и возможность подстройки тока до 10 А.

В демонтированный из компьютера БП вносят согласно схеме некоторые изменения:

На шинах питания откусывают все провода, оставив только желтые и черные.
Проводники одного цвета соединяют между собой. Жгут из черных — это минусовый контакт ЗУ, из желтых — плюсовой.
Печатные дорожки к ножкам 1, 14, 15, 16 микросхемы перерезают.
Для регулировки напряжения устанавливают переменный резистор 10 кОм, зарядного тока — 4,4 кОм.

Собирают способом навесного монтажа, используют провода с минимальным сечением 4 мм². Устанавливают вольтметр, амперметр, подключают провода с зажимами.

Расположенный внизу схемы резистор на 0,1 Ом мощностью 10 Вт и больше делают из меди или нихрома: подбирают нужную длину провода, замеряя сопротивление. Подойдут также резисторы С5-16МВ или 2 подключенных параллельно 5WR2J. Остальные — любого типа.

Устройство защитного контроля питания в автомобиле

Управление силовой линией с широким гистерезисом мониторинга напряжения — схема

Решение, показанное на рисунке выше, защищает электронику, чувствительную к переходным состояниям — провалам, скачкам и перегрузкам по току, возникающим в источнике питания авто.

Микросхема LTC2966 отслеживает как обратное напряжение, так и слишком низкое или слишком высокое прямое напряжение. Пороги контроля и уровни гистерезиса настраиваются цепями резисторов на выводах INH и INL и напряжениями на выводах RS1 и RS2. OUTA — это выход компаратора UV, а OUTB — выход компаратора OV. Полярность этих выходов может быть выбрана обратной или нормальной по отношению к входам, использующим контакты PSA и PSB. На рисунке они настроены как не инвертирующие. Выходы OUTA и OUTB от LTC2966 подключены к выводу REF LTC2966 и подаются непосредственно на выводы UV и OV LTC4368.

LTC4368 обеспечивает защиту от обратного тока и перегрузки по току. Размер резистора измерения тока R11 определяет допустимые уровни обратного тока и перегрузки. LTC4368 решает, следует ли включить нагрузку, на основании состояния его компараторов максимального тока, а также информации мониторинга от LTC2966. Контакты UV, OV и SENSE (перегрузка по току) как раз и участвуют в процессе принятия решения. Если эти условия выполнены для всех трех выводов, вывод GATE будет подтянут выше напряжения VOUT, и нагрузка будет подключена к источнику питания через двойной N-канальный MOSFET в линии питания. Если любой из трех выводов имеет неправильный уровень напряжения, вывод GATE опускается ниже VOUT и нагрузка обесточивается.

Пусковые переходные процессы генерируются, когда зажигание запитывается для запуска автомобиля. В этом включении канал A LTC2966 настроен на обнаружение переходного состояния при запуске. Переходные процессы во время сброса энергии возникают при выключении двигателя. На клемме аккумуляторной батареи возникают скачки большой амплитуды, когда ток в линии автомобиля внезапно прекращается. В этом случае канал LTC2966 настроен на обнаружение переходного процесса сброса энергии при остановке двигателя.

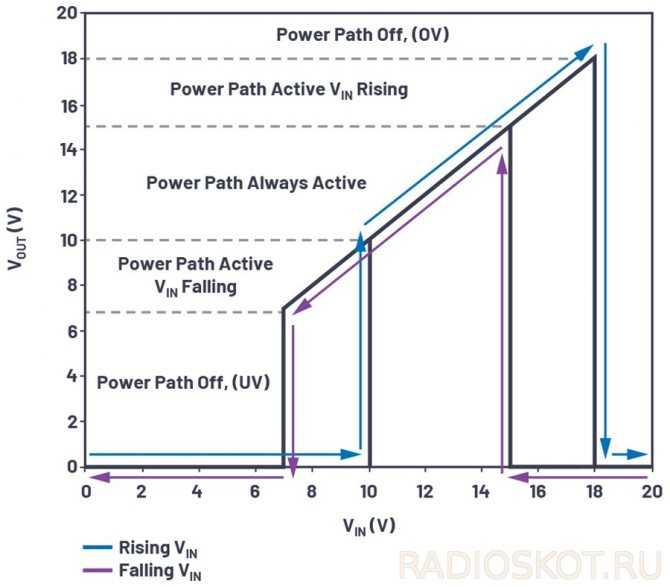

График Vout к Vin

На графике показаны входные напряжения во время работы. Запуск двигателя (канал A) обнаруживается таким образом, что он активируется при падении напряжения ниже 7 В и повторно активируется напряжением выше 10 В. Вторая защита (канал B), предназначенная для обнаружения остановки двигателя, настроена на активацию в момент, когда напряжение превышает 18 В, и должна отключаться, когда оно падает ниже 15 В. Эти напряжения возникают непосредственно из кривой запуска и остановки машины, определяемой стандартами производителя.

При необходимости можно выбрать другие диапазоны напряжения, которые легко настраиваются путем изменения значений сопротивления элементов делителя напряжения на линиях INH и INL микросхемы LTC2966.

Делитель сопротивления для выбора пороговых значений напряжения

На рисунке выше показано, как это устройство вычисляет значения компонентов для делителя напряжения, который настраивает пороги напряжения отключения схемы. REF вывод LTC2966 подает опорное напряжение 2.404 В.

Выбор диапазона и полярности выхода компаратора

Рисунок показывает конфигурацию диапазона и выходной полярности схемы. Выбор диапазона для каждого канала основан на диапазоне напряжений конкретного канала, который необходимо контролировать. Диапазон настраивается контактами RS1A / B и RS2A / B. Полярность выходных контактов LTC2966, вне зависимости от того, установлены ли они на высокий или низкий уровень, определяется совмещением контактов PSA и PSB. В этом включении входные контакты LTC4368 определяют полярность выходных контактов LTC2966. Чтобы нагрузка была запитана, вывод UV должен быть больше 0,5 В, а вывод OV меньше 0,5 В.

О деталях зарядного устройства

Силовой трансформатор Т1 применен типа ТН61-220, вторичные обмотки которого соединены последовательно, как показано на схеме. Так как КПД зарядного устройства не менее 0,8 и ток заряда обычно не превышает 6 А, то подойдет любой трансформатор мощностью 150 ватт. Вторичная обмотка трансформатора должна обеспечить напряжение 18-20 В при токе нагрузки до 8 А. Если нет готового трансформатора, то можно взять любой подходящий по мощности и перемотать вторичную обмотку. Рассчитать число витков вторичной обмотки трансформатора можно с помощью специального калькулятора.

Конденсаторы С4-С9 типа МБГЧ на напряжение не менее 350 В. Можно использовать конденсаторы любого типа, рассчитанные на работу в цепях переменного тока.

Диоды VD2-VD5 подойдут любого типа, рассчитанные на ток 10 А. VD7, VD11 — любые импульсные кремневые. VD6, VD8, VD10, VD5, VD12 и VD13 любые, выдерживающие ток 1 А. Светодиод VD1 – любой, VD9 я применил типа КИПД29. Отличительная особенность этого светодиода, что он меняет цвет свечения при смене полярности подключения. Для его переключения использованы контакты К1.2 реле Р1. Когда идет зарядка основным током светодиод светит желтым светом, а при переключении в режим подзарядки аккумулятора – зеленым. Вместо бинарного светодиода можно установить любых два одноцветных, подключив их по ниже приведенной схеме.

В качестве операционного усилителя выбран КР1005УД1, аналог зарубежного AN6551. Такие усилители применяли в блоке звука и видео в видеомагнитофоне ВМ-12. Усилитель хорош тем, что не требует двухполярного питания, цепей коррекции и сохраняет работоспособность при питающем напряжении от 5 до 12 В. Заменить его можно практически любым аналогичным. Хорошо подойдут для замены микросхемы, например, LM358, LM258, LM158, но нумерация выводов у них другая, и потребуется внести изменения в рисунок печатной платы.

Реле Р1 и Р2 любые на напряжение 9-12 В и контактами, рассчитанными на коммутируемый ток 1 А. Р3 на напряжение 9-12 В и ток коммутации 10 А, например РП-21-003. Если в реле несколько контактных групп, то их желательно запаять параллельно.

Переключатель S1 любого типа, рассчитанный на работу при напряжении 250 В и имеющий достаточное количество коммутирующих контактов. Если не нужен шаг регулирования тока в 1 А, то можно поставить несколько тумблеров и устанавливать ток заряда, допустим, 5 А и 8 А. Если заряжать только автомобильные аккумуляторы, то такое решение вполне оправдано. Переключатель S2 служит для отключения системы контроля уровня зарядки. В случае заряда аккумулятора большим током, возможно срабатывание системы раньше, чем аккумулятор зарядится полностью. В таком случае можно систему отключить и продолжить зарядку в ручном режиме.

Электромагнитная головка для измерителя тока и напряжения подойдет любая, с током полного отклонения 100 мкА, например типа М24. Если нет необходимости измерять напряжение, а только ток, то можно установить готовый амперметр, рассчитанный на максимальный постоянный ток измерения 10 А, а напряжение контролировать внешним стрелочным тестером или мультиметром, подключив их к контактам аккумулятора.

Вариант 2

Схема очень надежна в работе и способна оставаться в состоянии защиты бесконечно долгое время.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ
