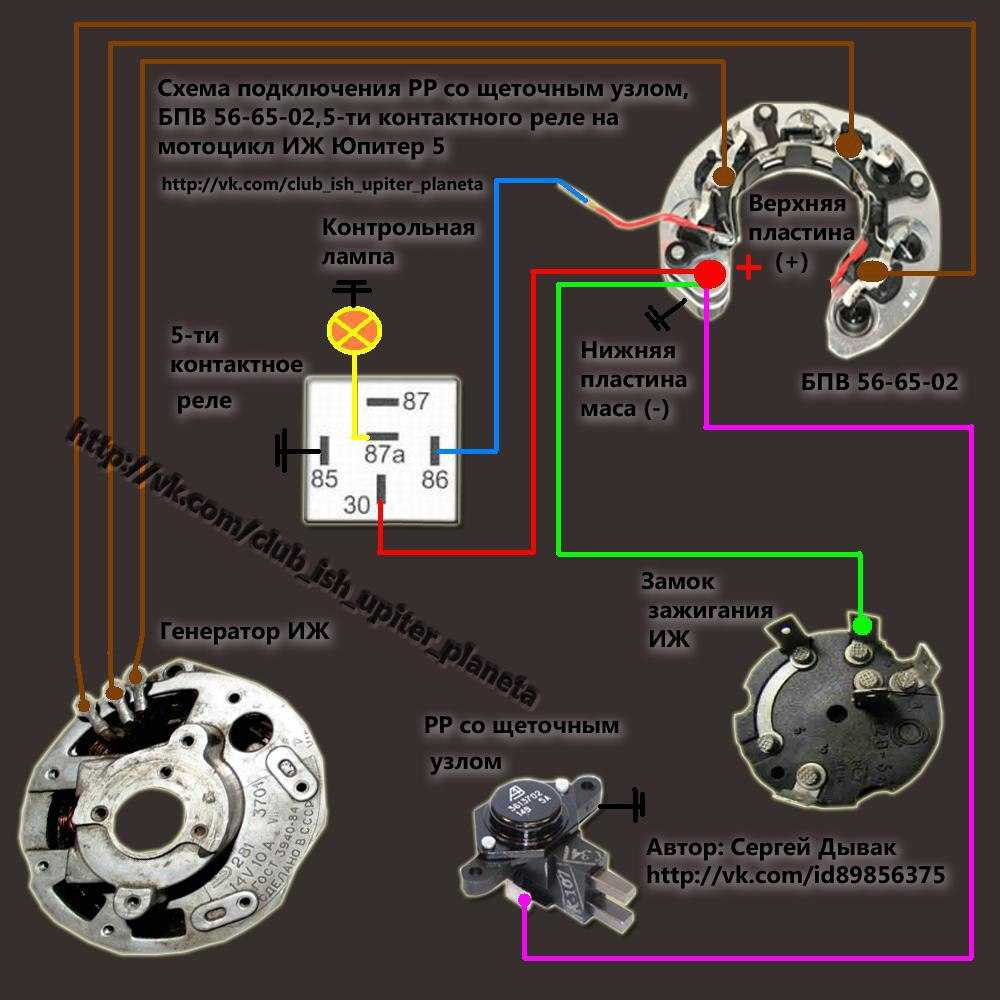

Генератор иж юпитер 5 схема подключения

Переключатель П-200

Переключатель света с кнопкой звукового сигнала (расположен на руле с левой стороны). Для коммутации цепи ближнего и дальнего света используется переключатель типа П-200 со встроенным кнопочным включателем звукового сигнала на три рабочих положения: нейтральное – лампа головного света выключена; крайнее правое – включен ближний свет; крайнее левое – включен дальний свет.

Кнопка звукового сигнала имеет подвижный контакт, подсоединенный к массе, и неподвижный, соединенный с одним из проводов, идущим от клеммы звукового сигнала. При нажатии на кнопку контакты замыкаются, и замыкается цепь сигнала.

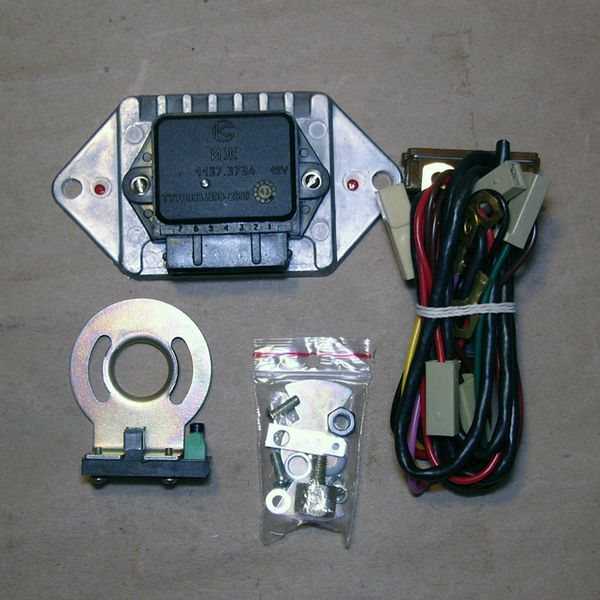

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
Пара броне-проводов из силикона с колпачками из резины;
Модулятор — это пластинка, имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Метки: выбор мотоцикла

Комментарии 57

Я бы взял восход 3М, надежно, стильно, дизайн до сих пор актуален. Планета и Юпитер смотрятся, как утюги.

Продаю мотороллер муравей

Владельцы ю5 не обижайтесь но п5 по надежности рулит, а ю5 по надежности это реальная дрочь! если ю5 ушатан то сделать из него конфету заебё…тесь и разоритесь, перегрей ю5 и привет постоянно звеняшие пальцы! потом эти чудо КВ соединяющиеся маховиком центральным тоже дрочь! часто их разбивает и зажигание никогда не выставишь! Если ю5 новый берешь то еще поездишь худо бедно если БУ отжатый ох хлебнешь горя и звенящие яйца на баке п5 тебе таким пустяком покажутся, а ремонт коробки на ю5 колоть мотор! на п5 снял крышку перебрал закрыл крышку! Если ребят говорить о скорости и приеместости какой нафиг юп — только яву брать если хочешь ездить мягко и не трахаясь, а если ваще не парится а просто надежно передвигаться то п5! ю5 конченая копия явы и причемнеудачная копия, хотели как лучше и проще а получилось как всегда. Поверьте ребята моему опыту я на рашен мототехнике не только собаку съел)))

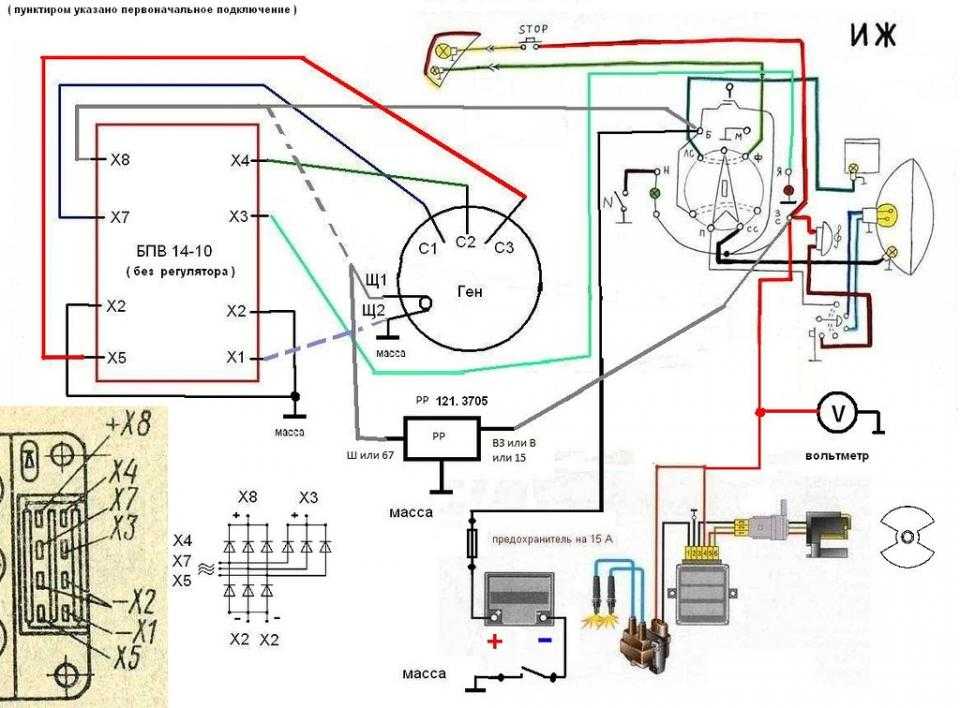

Схема проводки Иж планета – 5, как определить неисправность

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

Механическое повреждения — корпуса, пластин, вытекание электролита.
Потеря плотности электролита — определяется замером с помощи ареометра.
Замыкание пластин в банках — выявляется замером сопротивления.
Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

Обгорание контактов прерывателя — определяется визуально.
Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Элементы коммутации

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

Планета 5

Так же выпускался «Ижевским машиностроительным заводом» с 1987 по 2008 год.

Основные плюсы:

Двигатель «тяговитый» Планету 5 сравнивают с трактором настолько у него хорошая тяга двигателя.
Отсутствие проблем с зажиганием.
Не большой расход топлива.
В сравнение с Юпитером 5 ремонт делать ещё проще.

Характеристики:

Вес — 158-165 кг
Двигатель – двухтактный одноцилиндровый, 22 л.с.
Охлаждение — воздушное.
Максимальная скорость составляет — 120 км/час.
Расход топлива — 5-6 литров.

Основные минусы:

Отдача стартера в ногу. Были случаи, когда ломали ступню.
Неприятная вибрация. Как будто бы сидишь на массажере.
Звук при работе. Кажется как-будто он сейчас развалится.

Сейчас оба мотоцикла можно купить на рынке стоимость колеблется от 5 до 50 тыс. руб. Обе модели ограничено выпускались с водяным охлаждением их сейчас приобрести сложнее. При жидкостном охлаждении снижается расход топлив, уменьшается уровень шума.

Технические характеристики Иж Юпитер 5

В целом характеристики мотоцикла Иж Юпитер 5 соответствовали своему времени. Но в 2000-х годах, когда он продолжал выпускаться, конкурировать с импортными моделями он уже не мог. Китайцы уже тогда наводнили рынок бюджетными, но всё равно более современными моделями, а из Японии, Европы и США хлынул поток подержанной мототехники. Характеристики двигателя Иж Ю5 были неплохими, но всё остальное безнадёжно устарело ещё пару десятков лет назад.

Двигатель

Технические характеристики мотора не поражают воображение — два цилиндра, 347 кубов. Лошадиных сил достаточно, целых 24, крутящий момент — 34 Нм. По сравнению с предыдущим поколением мотор потерял 4 л.с., но прибавил в моменте, и тяги на низах тоже стало ощутимо больше, так что в целом характеристики Иж Юпитер 5 стали более сбалансированными. Но мотор остался двухтактным, и в бензобак надо заливать масло, смешанное с бензином, в пропорции 1 к 25. Зато он спокойно переваривает даже АИ-76, не говоря уже об АИ-80. Заявленная максимальная скорость — 125 км/ч, и на Юпитере без коляски её можно развить. А если посмотреть на мотор в разрезе, окажется, что он неуловимо напоминает вообще все движки сразу, когда-либо выпускавшиеся на Ижевском мотозаводе.

Трансмиссия

Стандартная 4-ступенчатая КПП, где первая передача включается вниз, а все остальные — вверх. Надёжностью она никогда не отличалась, но благодаря высокой ремонтопригодности и доступности запчастей советские мотоциклисты быстро наловчились решать возникающие проблемы самостоятельно. Некоторые гаражные умельцы даже полностью переделывали трансмиссию, добавляя в байк пятую передачу, но это были штучные кастомы.

Ходовая часть и тормоза

Шасси было разработано ещё в 70-е годы, если не раньше, и в Юпитере 5 оно практически не изменилось. Обычная стальная рама с вилкой-телескопом спереди и древними по конструкции амортизаторами а-ля “свечка” сзади, плюс барабанные тормоза на обоих колёсах. Эффективность подвески и тормозной системы была посредственной даже для своего времени, но было у них и весомое достоинство — выносливость и ремонтопригодность. У современных мотоциклов (кроме разве что эндуро) на сельских грунтовках быстро начинает течь масло из вилки, а Иж Ю5, кажется, может ездить и вовсе без оного. Но проверять это на практике мы всё-таки не рекомендуем.

Электроника

У Юпитера пятого поколения нет тех проблем с электрикой, что были у четвёртого. Фактически эта модель представляет собой тот же Юпитер 4, но с рядом исправленных недостатков, вроде регулярных проблем с проводкой. Расход бензина тоже стал меньше благодаря переработанному зажиганию. В целом электрическая схема изменилась слабо, но из неё убрали слабые места, которые регулярно служили источником головной боли владельцев.

Вес и габариты

Размеры байка можно назвать средними, как и его массу. Сколько весит Иж Юпитер 5? По современным меркам — довольно много, порядка 160 кг, и это лишь сухая масса. Но двигатель мотоцикла расположен низко, так что центр тяжести тоже смещён вниз. Относительно большой вес обусловлен тем, что в СССР на железе не экономили, и пластиковые элементы практически не использовались. Если что-то можно сделать из железа, надо сделать это из железа! Именно поэтому вес двигателя Иж Юпитер 5 составляет порядка четверти общей его массы, если рассматривать экземпляр без коляски.

Управляемость

Рулится этот мастодонт посредственно, и не в последнюю очередь из-за древней конструкции, а с коляской управляемость становится ещё хуже. Но люльки на Иж Юпитер 5 выпускались в том числе и отдельно, поэтому, если она вам не нужна, её всегда можно отсоединить. Но не стоит забывать о слабых тормозах, которых не хватает для того, чтобы эффективно останавливать массивный байк. С другой стороны, коляска Иж хороша тем, что в неё можно погрузить массу запчастей и другого добра, отправляясь в дальнюю поездку, благо её объем это позволяет.

Расход топлива

По сравнению с предыдущим поколением расход бензина заметно снизился, с 7-8 литров до 5,5-6. Заявленные показатели — около 5,9 литров при средней скорости в 90 км/ч. Качество бензина роли не играет, карбюратор спокойно потребляет всё, что горит. Объем бака — 18 литров.

Внешний тюнинг Иж Юпитер 5

Внешний вид всегда играл важную роль для владельца, поэтому любой желающий модернизировать свой транспорт сразу брался за незначительные изменения внешности, ведь на это нужно минимум средств и большое желание выделиться. В основном, если взглянуть на иж юпитер 5 тюнинг фото, то можно увидеть, что большинство стараются преобразить свой байк в спортивный мотоцикл. Сам по себе Юпитер 5 похож на спорт класс, но современные модели имеют более привлекательную внешность. Внешний тюнинг делиться на несколько процессов:

облегчение конструкции;
удлинение рамы;
установка нового сиденья;
хромирование некоторых элементов;
установка обтекателей.

Если вы решитесь поставить на свой мотоцикл новые обтекатели, то можно воспользоваться двумя видами: новой уникальной деталью или подержанным обтекателем с другой модели мотоцикла. Во втором случае придется сменить крепления обтекателей, и только тогда он войдет. Такой вариант наиболее популярный, ведь купить обтекатель по индивидуальному заказу будет очень дорого.

Еще один не менее популярный вид тюнинга – хромирование деталей. Если вы обнаружили на мотоцикле металлические детали, позаботьтесь о том, чтобы они блестели, проведя процедуру покрытия хромом. Можно хромировать следующие детали: выхлопную трубу, диски колес, блок двигателя и вилка. На свое усмотрение можно тюнинговать и другие элементы.

Далее не только красивым, но и полезным тюнингом будет облегчение века мотоцикла. Для этого снимаются все ненужные детали и по необходимости меняются более легкими аналогами. И в завершение отличным вариантом внешнего тюнинга может стать установка нового сиденья. Можно пойти двумя путями: перетянуть существующее сиденье кожей или заказать новое сиденье со спортивного мотоцикла. Также вы могли замечать, что часто владельцы стилизуют свой Юпитер 5 под японский мотоцикл Suzuki Bandit 650, взяв у него не только внешность, но и другие ощутимые детали.

Уровень горючего

Регулировка карбюратора К-65 начинается с замера количество бензина в баке поплавочного отдела. Для этого потребуется подготовить определенный перечень инструментов. Они есть практически у каждого домашнего мастера. Инструмент потребуется в процессе демонтажа карбюратора.

Когда устройство будет извлечено из пазов, потребуется снять с него крышку. Она прикрывает поплавковую камеру. Далее нужно взять линейку. На поплавке предусмотрен специальный язычок. Его нужно разгибать и подгибать для проведения настройки. Благодаря этому уровень топлива в камере будет меняться.

На плоскость разъема потребуется поставить линейку. Далее язычок необходимо правильно отрегулировать. Полоска на поплавке должна находиться на уровне 13 мм. Допускается отклонение ±1,5 мм. Сами поплавки должны стоять ровно. Корректировку необходимо производить очень точно. От этого зависит работа карбюратора.

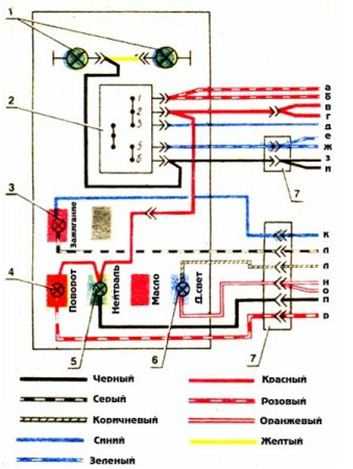

Щиток приборов

В облик новой модели мотоцикла хорошо вписался новый щиток приборов, объединивший:

Спидометр;
Замок зажигания автомобильного типа;
Контрольные и сигнальные лампы.

Новый блок приборов ИЖ Юпитер 4

Вывод контрольных ламп отдельно от шкал приборов положительно сказался на информативности. Теперь водителю легко увидеть их показания дополнительно снабженные надписями.

Также легко осуществлять и замену перегоревших ламп:

Используя крестообразную отвертку;
Вывернуть 3 шурупа (на схеме вверху под №3);
Снять крышку;
Извлечь вышедшую из строя лампу;
Установить рабочую;
Собрать щиток в обратной последовательности.

Особенности технического обслуживания

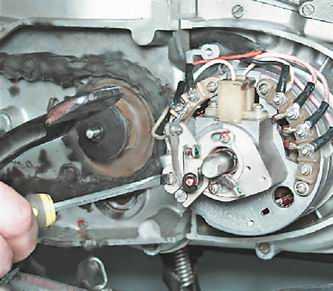

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Алгоритм действий следующий:

устанавливаем мотоцикл на подножку;
включаем нейтраль;
выкручиваем свечу зажигания из цилиндра;
снимаем крышку картера двигателя;

проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
с помощью отвертки ослабляем затяжку стопорного винта;

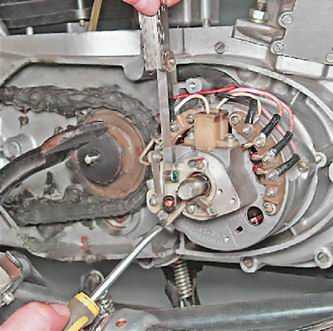

используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
собираем все обратной последовательности;

включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Как установить электронное зажигание на иж юпитер 5

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

ослабляем с помощью рожкового ключа контргайку;
включаем зажигание;
нажимаем на кнопку включения звукового сигнала;
с помощью отвертки регулируем тональность;
повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
затягиваем контрольную гайку.

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о ). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Схема проводки Иж Планета позволяет легко найти оборванный провод или повреждение изоляции (например, плохой контакт всегда греется).

В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи. Рассмотрим подробно о главных узлах проводки Иж планета.

Диагностика и ремонт двигателя

Найти причину поломки порой невозможно после одного визуального осмотра. В некоторых случаях необходима полная разборка двигателя ИЖ Юпитер 5. Но если вы выяснили причину, то можете самостоятельно быстро решить проблему. Вот примеры основных неисправностей и рекомендации по ремонту:

Если у вас проворачивается кикстартер на коленчатом валу, необходимо:

Сильнее затянуть крепления, а при сильных повреждениях заменить вал и рычаг кикстартера. Обычно такое происходит после того, как была произведена форсировка двигателя ИЖ Юпитер 5.
При неправильном подборе масла, особенно если залито очень вязкое зимой, необходимо подобрать более правильный температурный режим.
Если ослабла пружина пускового механизма, необходимо произвести ее замену.
В случае, когда в карбюратор не попадает горючее, следует произвести его чистку в растворителе, а также продуть каналы и шланг подачи топлива воздухом под давлением.
При отсутствии искры в камере сгорания замените свечу или произведите ее отчистку.
Когда заедает дроссельная заслонка, необходимо отрегулировать ее привод и произвести чистку карбюратора.

Если двигатель работает неустойчиво или запускается не с первого раза, стоит проверить:

Систему подачи топлива. Возможно, топливная смесь перенасыщена воздухом. Решением такой проблемы станет замена воздушных фильтров и установка новых прокладок.
Исправен ли конденсатор. Если между контактами происходит сильное искрение, конденсатор подлежит замене.
Сильный износ или обгорание свечи. В большинстве случаем именно свечи являются причиной плохого запуска и неровной работы мотора.

В случаях, когда мотор глохнет после небольшого периода работы:

Следует произвести чистку дренажного отверстия топливного бочка.
Бывают случаи выпадения иглы карбюратора. Ее необходимо вставить на место и отрегулировать.

При неустойчивой работе под нагрузкой, производится:

Очистка и продувка каналов и жиклеров карбюратора.
Регулировка карбюратора на подачу бензина для горючей смеси. При большом количестве происходят хлопки в глушителе, т.к. смесь попадает на горячие металлические стенки и там догорает.
Если заедает привод топливного коллектора, необходимо вернуть иглу в стандартное положение.
В случае низкой компрессии цилиндра, требуется удалить весь нагар с поршня и произвести чистку поршневых колец. А при сильных повреждениях и вовсе заменить поршень вместе с цилиндром. Чтобы предотвратить неисправность следует использовать только качественное топливо и масло от проверенных производителей.
Регулировка зажигания. При раннем зажигании слышно стук движка, а при позднем хлопки в выхлопной трубе.

Перегрев мотора и потеря мощности происходят по следующим причинам:
Движение в жару на низких ступенях КПП во время длительной поездке. Стоит периодически останавливаться и дать двигателю остыть.
Недостаточное количество масла в топливной смеси.
Сильный нагар на стенках цилиндра и поршня. Как и говорилось ранее, для профилактики стоит производить чистку двигателя как можно чаще.

Это основные проблемы, которые могут встретиться при эксплуатации. Как разобрать двигатель ИЖ Юпитер 5 подробно написано в книге технического обслуживания, выданной при покупке. Все изложенное в ней написано понятным текстом, со схемами и детальным руководством. Не только ремонт советского агрегата под силу любому владельцу.

Существует много вопросов о том, как собрать двигатель ИЖ Юпитер 5 самостоятельно, производя его доработку. Например, установка более надежного карбюратора или более стильного и громкого глушителя производится достаточно быстро без значительных финансовых вложений.

Тюнинг двигателя ИЖ Юпитер своими руками возможен, если вы располагаете достаточным количеством времени и обладаете энтузиазмом. Достаточно лишь проявить упорство.

Что лучше, когда и для кого

Сделав небольшой анализ этих двух моделей. Стало понятно, однозначно выявить лучшего не получится. Потому что, кому-то нравится скорость, а кто предпочитает надежность. Кто-то комфортабельность ставит на первое место, кто-то на первое место ставит расход топлива. Все по-разному эксплуатировали своих «железных коней» и по-разному за ними ухаживали.

Проведя опрос, мнения разделились, сельские жители предпочтение отдавали Планете 5. А жители городов и поселков городских типов предпочтение отдавали Юпитеру 5.

Жители деревень отдавали предпочтение Планете 5, потому что это «рабочая лошадка». Привезти, отвезти съездить на рыбалку, охоту идеально подходит Планета 5. Юпитеру 5 отдавали предпочтение люди, которым транспорт нужен раз в неделю, например съездить на дачу.

Хотелось бы отметить, что данные модели пользуются спросом и актуальны до сих пор. В среднем за 20 тыс. руб. можно приобрести мотоцикл, который будет в хорошем рабочем состоянии. С запчастями проблем нет. В продаже имеются и родные, и китайские аналоги. С похожими характеристиками мотоциклов на рынке нет и в ближайшем будущем, не будет.

Авто и мотоКомментировать

Мотоциклы «Минск»

Мотоциклы белорусской марки «Минск» начали выпускать с 1951 года, а в 2007 году завод-изготовитель из государственного стал частным.

Минск D4 125

Эта модель проста и экономична, но вместе с тем полноценно адаптирована к дорогам России и стран СНГ. Современный дизайн отлично вписывается в дорожный поток ТС. Мотоцикл легкий и маневренный, с хорошей и плавной амортизацией.

Транспорт обладает двигателем с объемом в 125 куб. см и мощностью в 10,2 л. с. Встроенный электростартер мгновенно реагирует на запуск. Внешний дизайн индивидуален. Габариты – 2100х1110х770 мм.

Минск С4 125

Минск С4 125 выпущен в 2008 году. Легкий как по весу, так и по управлению, маневренный, недорогой – этот транспорт выбирает молодежь и дачники. Он станет хорошим первым мотоциклом для начинающих гонщиков, хотя его сдержанный внешний вид на первый взгляд может некоторых оттолкнуть.

У модели С4 125 есть ряд преимуществ:

небольшая стоимость;
малый расход топлива;
незначительные габариты и вес;
адаптация к температурным перепадам.

Есть и недостатки:

крепления ненадежные;
маленькие зеркала способствуют неполноценному обзору;
идущий в комплекте набор инструментов не подходит к мотоциклу;
кнопка электрозапуска двигателя располагается на неудобном уровне;
небольшой обтекатель.

Минск TRX 300i (тур-эндуро)

Более осовремененный по дизайну «Минск» TRX 300i привлекает внимание своим ярким и спортивным видом. Он воплотил в себе качества эндуро европейских производителей, что существенно отличает его от белорусских соотечественников

Этот мотоцикл создан для длительных поездок по самым различным дорожным покрытиям.

4-тактный двигатель запускается при помощи электростартера. Движение осуществляется 6-ступенчатой МКП. Транспорт рассчитан для перевозки 2 людей.

Характеристики:

габариты – 2080/825/1230 мм;
вес – 155 кг;
передняя подвеска – телескопическая вилка;
задняя подвеска – моно амортизатор.

МИНСК RX 250 (кроссовый)

Кроссовый «белорус» – последняя разработка минского производителя. Особенностью мотоцикла является то, что он собран из деталей ведущих фирм:

органы управления Domino;
пластик Acerbis;
глушитель Leo Vince;
карбюратор Dell’Orto;
профессиональная подвеска Fast Ace;
цепь D.I.D.

Колеса оснащены алюминиевыми дисками со спицами из прочных металлических сплавов. Внешность RX 250 дерзкая и спортивная. Модель заинтересовала заядлых кроссеров, поэтому в сезоне 2011-2012 года мотоцикл принял участие в «Чемпионате Белоруссии по мотокросу» и проявил себя как надежный и серьезный гонщик.

АКБ не подлежит восстановлению, если:

образовалась трещина в корпусе. Раньше опытные водители умудрялись заделывать трещины паяльником, предварительно слив электролит. Сегодня на такой подвиг решатся единицы.
на поверхности пластин появился нерастворимый осадок в виде твердого налета (сульфатация пластин). Спасти такую батарею под силу лишь аккумуляторным гуру, которые умеют промывать батарею раствором аммиака и трилона Б (или комплексон-III, или хелатон III).
батарея вздулась из-за замерзания электролита. Случается, если разряженная в ноль батарея долго пробыла на морозе. «Реанимировать» такую АКБ невозможно.

Мотоцикл Иж Юпитер 5 — технические характеристики и фото

Советские мотоциклы сегодня считаются ценным транспортом, ведь тогда выпускали действительно качественную и быструю технику. Одним из таких легенд СССР считается мотоцикл Иж Юпитер 5.

На Ижевском заводе выпускали несколько моделей, среди которых Планета 5 и другие. Но Юпитер 5 запомнился, прежде всего, своей неприхотливостью к дорогам и маневренностью. С небольшими габаритами модель смогла получить низкий расход топлива.

Плюсы

мощный двигатель;
резкий при старте;
запчасти на иж юпитер 5 недорогие и доступные;
мягкая подвеска;
небольшая стоимость;
имеет 2 цилиндра.

Минусы

слабая передняя вилка;
требует хорошей настройки зажигания;
большой расход топлива;
сегодня мотоциклы требуют частого ремонта.

Технические характеристики Иж Юпитер 5

Конструкция мотоцикла была создана так, что в итоге Иж мог ездить одинаково удобно как по трассе, так и по неровностям. В отличие от своего брата ИЖ Планета 5, данная модель имела 2 цилиндра, а это большая мощность. Также владелец мотоцикла мог легче завести мотор, что объясняется отсутствием возврата ножки при заведении.

Обзор

Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших.

Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов.

Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.

Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные.

Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник.

Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.

Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.

Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.

Внешний вид мотоцикла

Когда вышла модель Юпитер 5, ее дизайн был уже известным, ведь он достался от мотоцикла Юпитер 4. Но вскоре в продаже появился Иж Планета 5, и разработчики увидели, что можно позаимствовать несколько элементов дизайна.

Первая модификация имела квадратную форму приборной панели, которая состояла из нескольких индикаторов, замка зажигания и спидометра. Но вскоре ее внешность была переработана, и вместо одной приборной доски появилось две. На первой части разместили контрольные лампы, а на второй части решили поставить спидометр.

Дизайн топливного бака также был немного переработан, ведь на коленях появились резиновые накладки, а сама форма бака стала немного другой. Соответственно в новых модификациях мото иж юпитер 5 получил другое, более длинное сиденье, которое заканчивалось на стоп-сигнале. Такое нововведение для сих пор считается стильным и современным.

Будучи «рабочей лошадкой» мотоцикл имел достаточно спортивный вид и отличную максимальную скорость. При мощности в 25 л.с. мотоцикл мог разогнать до 120 км/час.

Это вполне стандартный показатель, ведь другой представитель Днепр мог выдать максималку в 110 км/час. В сильный мороз до 30 градусов агрегат заводился на отлично, его не скажешь про нынешние новинки.

К сожалению, многие владельцы жалуются на частые поломки двигателя, что обусловлено долгим сроком их жизни.

Цена

Сегодня мотоцикл данной модели найти не так сложно, в советское время его покупали в больших количествах, поэтому сегодня нужно лишь узнать, сколько стоит Иж Юпитер 5. Разумеется, цена зависит от состояния, ведь за такой долгий период многие детали могли придти в неисправность.

Еще во время выпуска мотоцикла Иж Юпитер 5 его цена была достаточно большой — 1 050 рублей. Но покупателей это не останавливало, они хотели комфортный и быстрый мотоцикл, который тогда был лучшим. Но все равно по сравнению с другими мотоциклами эта модель имела относительно небольшую цену. Например, тогда новые мотоциклы урал имели цену в 1 870 рублей.

Если вы захотите купить сегодня легенду СССР, будьте готовы выложить за новый мотоцикл 55 000 рублей. Да, они до сих пор уверенно производятся. Если же эта цена слишком большая для вас, купите б/у модель — ее цена колеблется от 5 до 40 тыс. рублей.
