Как зарядить аккумулятор автомобиля зарядным устройством imax b6ac

Инструкция по заряду

НУ что теперь самое интересное — а именно инструкция по правильной зарядки автомобильного аккумулятора через IMAX B6 mini (перевода не будет, но и на английском все понятно).

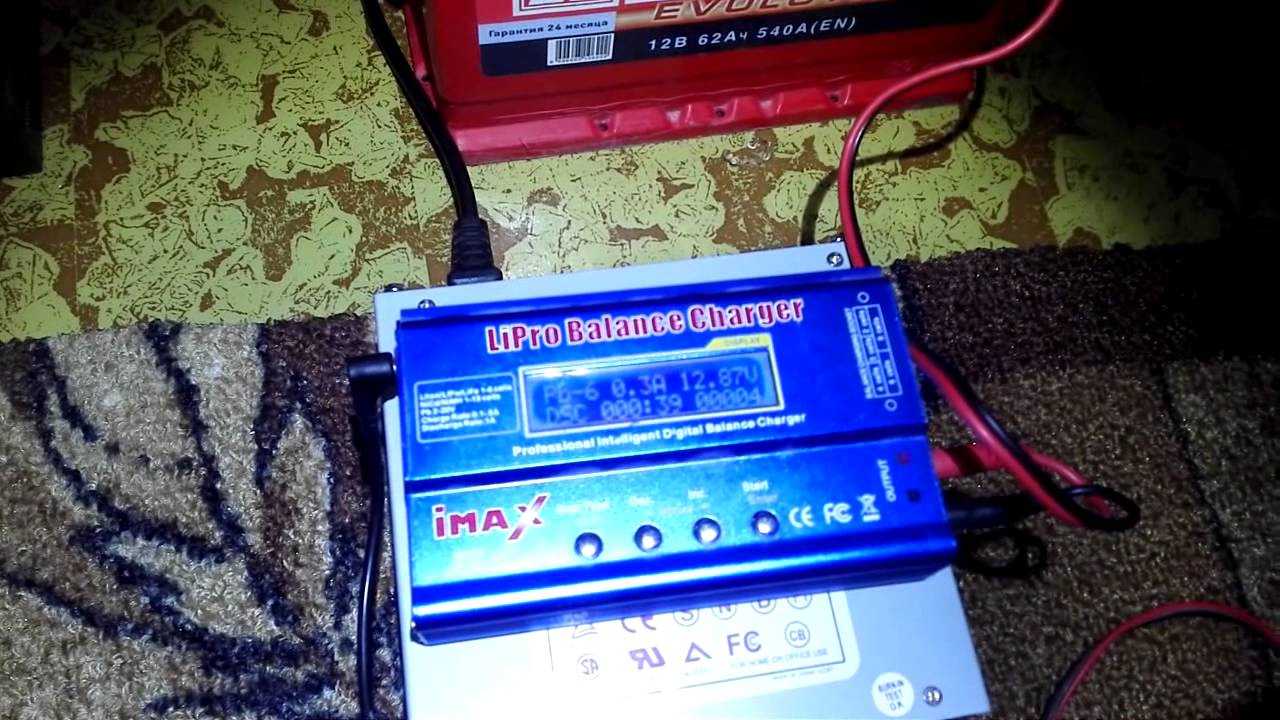

МЫ подключили клеммы, подали питание на само устройство, у нас загорелся дисплей.

Обычно он стоит на LiPo (или каких-то других видах), нам это ну нужно поэтому нажимаем «STOP» и путем перебора (клавиши вправо и влево) находим подзаголовок «Pb» (свинец)

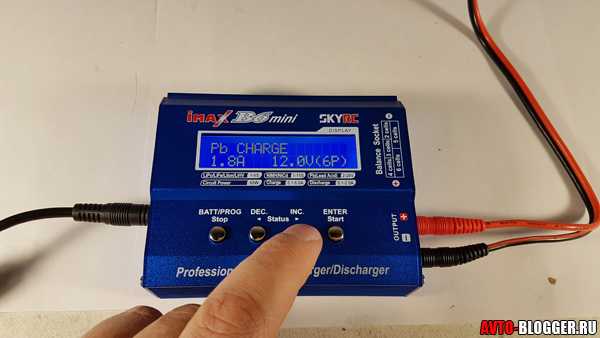

Здесь мы можем выставить силу тока и напряжение (один раз нажатие на «ENTER» вход в параметр, стрелками листаем до нужного значения). Нужно знать, что здесь напряжение колеблется от 2V (1банка –«1P») и до 14V (7 банок – «7P»). Конечно же нам нужно выбрать 12V (6P). Силу тока как я и говорил — рекомендую от 1 до 3А (но настройки позволяют выставить и 0,1А).

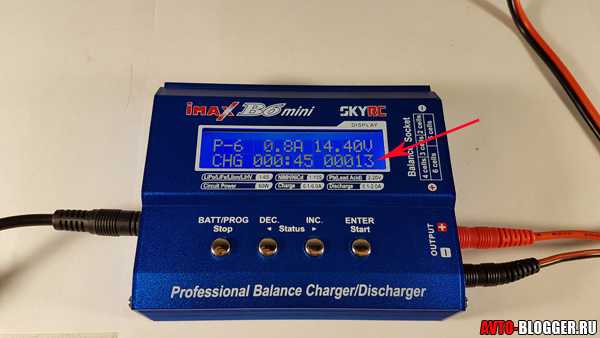

Далее по инструкции нужно запустить зарядку, просто нажимаем START и держим, автоматически начнется процесс. По мере заряда, амперы будут падать, то есть если выставить 2А, они сойдут в нулю ближе к концу заряда (процесс автоматически остановится). Причем в нижнем правом углу будет видно, сколько заряда взяла батарея (измерения в миллиамперах, то есть 1А = 1000 мА). Напряжение в процессе 14,4В (для 12В режима).

Стоит отметить — что у IMAX B6 есть такие функции измерение напряжения на токовыводах (если у вас нет мультиметра), а также можете замерить сопротивление батареи, чем оно ниже, тем лучше.

Первый способ зарядки Ni-Zn:

Заряжаем 4 последовательно подключенных Ni-Zn аккумулятора в AUTO режиме на настройках зарядки 2S лития:

И из предистории этого зарядного устройства ясно, что оно созданно для NI-MH,Ni-Cd, и свинцово-кислотных аккумуляторных батарей, а так же для лития.

Для опыта мы взяли достаточно измученный и далеко не свежий аккумулятор АА Ni-Zn.

Суть опыта заключалась в том, что бы сначала разрядить аккумулятор с 1.6-1.55V до 1.1V а потом снова зарядить до упора, 1.85V.

В начале опыта 1.55V было напряжение на нашей цинковой батарее подключенной к нагрузке тока в 1 А. Это указывало на 20% остаточный заряд Ni-Zn.

Так оно и вышло в опыте. При разряде током 1А Ni-Zn аккумулятор отдал около 350mA= 20% от полного заряда Ni-Zn .

Разрядку проводили на IMAX B6 в режиме DISCHARGE, (разряд Ni-Mh аккумуляторов).

Второй способ зарядки Ni-Zn

Теперь что касается зарядки этих аккумуляторов.

Кстати, учитывайте то, что батарея уже отработала 2 года, прошла не менее 50-70 циклов заряд разряда и была далеко не новой.

И вот в режиме зарядки Ni-Mh IMAX-B6 начало заряжать наш Ni-Zn AА аккумулятор.

Настройки по току были установлены на 1А.

В итоге зарядки IMAX B6 показало 1700ma вошедших в эту батарею.

Это превосходный результат для аккумулятора на 2500 mW мощности, с номинальным напряжением в 1.6V.

Особенно, если учесть что батарея уже 2-3 года была в эксплуатации.

Снова разрядим Ni-Zn и посмотрим на результат:

Нас интересует то, что же покажет с этим заряженым аккумулятором IMAX-B6 в режиме разряда (DISCHARGE Ni-Mh) до напряжения 1.1 V.

Какой ток сможет отдать из 1700 mA, принятых наш никель-цинковый элемент.

И вот опыт прошел и итогом стал результат в 1350 mA что IMAX B6 высосал из никель-цинковой аккумуляторной батареи, что 2 года служила нам в наших опытах.

Это очень хороший результат.

Как заряжать АКБ

А теперь непосредственно о зарядке. К сожалению, интерфейс Imax Б6 – англоязычный. Впрочем, и без перевода всё более-менее понятно.

Итак, подключаем клеммы батареи, подсоединяем блок питания и включаем его в сеть. Загорится дисплей зарядника, на котором изначально указывается тип батареи, которую нужно зарядить. Значение по умолчанию – LiPo (литий-полимерные), но может стоять и другое значение. Нам нужно зарядить свинцовую АКБ, поэтому жмём кнопку Stop, а затем кнопками со стрелками перебираем все значения, пока не встретится тип «Pb».

Подтверждаем выбор нажатием Enter. Высветится меню, в котором имеется возможность задания параметров подзарядки, тока и напряжения. Изменять значения можно однократным нажатием Enter, после чего стрелками можно выбирать нужное значение параметра. Поскольку зарядка универсальная, диапазон рабочих напряжений колеблется от 2 до 14 вольт. Нам, естественно, нужно выбрать значение 12 В (6 2-вольтовых банок), а вот сила тока выбирается по вашему усмотрению. Более щадящий режим – 1-3 ампера, это меньше рекомендуемого значения (10% от ёмкости), поэтому и заряжаться аккумулятор будет дольше, но отсутствует риск перегрева, да и для АКБ так будет полезнее.

После выставления параметров наживаем кнопку Start и удерживаем её несколько секунд, пока процесс зарядки не запустится. При этом показания тока заряда будут постепенно снижаться, но это не должно вас беспокоить. Процесс остановится автоматически, как только ток станет равным нулю. Справа в нижней строчке высветится цифра, указывающая, сколько заряда было передано аккумулятору (единица измерения – миллиампер). Зарядка заканчивается, когда напряжение на клеммах батареи достигнет значения 14?4 В, что также отобразится на дисплее.

Если у вас отсутствует мультиметр для измерения напряжения или сопротивления батареи, то эту функцию может взять на себя Imax B6. При замере сопротивления нужно учитывать, что чем оно меньше, тем лучше.

Imax B6 и глубоко разряженные АКБ

Мы знаем, что такие аккумуляторы следует заряжать по особому алгоритму, и не всякие ЗУ для этого подходят. А как с этим обстоят дела у нашего зарядного устройства?

Батарею, разряженную до уровня в 7 В, невозможно подзарядить в режиме 12 В – устройство просто выдаст ошибку. Но вы можете выставить режим 8 В (4 банки), и в этом случае удастся поднять номинал напряжения до 8 вольт. Затем выставляете режим 10 В, поднимаете вольтаж до этого значения, и уже затем выставляете обычный режим 6P-12V. В большинстве случаев такой приём срабатывает, и глубоко разряженный аккумулятор удаётся восстановить, но надёжность метода не 100-процентная, особенно если АКБ попадала в подобные ситуации неоднократно или её ресурс близок к истощению.

Итак, Imax B6 – зарядка, имеющая свои особенности, о которых нужно знать, но в целом это неплохое устройство, справляющееся со своими задачами на твёрдую четвёрку, да ещё и оснащённая некоторыми очень полезными и редко встречающимися функциями. Если надумаетесь приобретать, то для справки: на AliExpress такое устройство без БП стоит порядка 2000 рублей, с блоком – около 2500 рублей.

Температурные особенности

Что еще следует знать об этом девайсе? Другой значимой особенностью IMax B6 является датчик температуры. У многих интерес к этому девайсу возник с тем, что в последние годы все чаще можно встретить бывшие в употреблении батареи от ноутбуков и от других различных гаджетов. Поэтому многие пользователи задаются вопросом, как отличить хорошо функционирующие аккумуляторы от непригодных. Для этого требуется осуществить подсчет емкости, вычислить заряд, разряд, циклические процедуры.

На сегодняшний день было проведено множество проверок работы зарядного устройства. Тестировались некоторые аккумуляторы из батареи ноутбука. По результатам одного из таких тестов было установлено, что из шести ячеек лишь одна довольно сильно нагревалась. Причем приблизительно за два часа она остывала полностью на свежем воздухе. В результате всего этого определенно становится понятно, что данная часть аккумулятора не подлежит использованию, поскольку является неисправной.

Чтобы избежать появления подобных ситуаций и исключить риски возникновения взрыва, пожара и прочих неприятных действий, необходимо использовать термодатчик. Многие не видят смысла покупать отдельно, считают, что его лучше смастерить самому. Как уже известно, для этого потребуется:

3 провода;
коннекторы и даташит на него;
сам датчик LM35DZ.

Функционал зарядного устройства Skyrc imax b6 мини

Оптимизированная операционная программа;
Внутренний независимый балансир литиевой батареи;
Балансировка отдельных ячеек зарядки аккумулятора;
Адаптирование к различным типам литиевых батарей;
Быстрый режим и возможность хранения аккумулятора из лития;
Автоматическое ограничение тока зарядки;
Ограничение мощности;
Хранение данных и нагрузок;
Циклическая зарядка и разрядка аккумуляторов;
Полный спект монтажа в контактных колодках;
Большой дисплей для удобства работы с цифрами и данными;
Различные разъемы для зарядки различных аккумуляторов;
Микропроцессорное управление;
Мощные и высокоэффективные схемы;
Мониторинг напряжения отдельной ячейки аккумулятора.

Если посмотреть в инструкцию по эксплуатации зарядного устройства, то можно найти огромное количество различных настроек. Если же к этому добавить использование балансира, то получится намного больше настроек.

Данное зарядное устройство может заряжать аккумуляторы с напряжением выше 14.4 Вольта. Если же напряжение ниже, то аккумулятор будет просто кипеть.

Поэтому за этим процессом придется следить и регулировать уровень напряжения, чтобы он не превышал допустимое значение. Это также может быть чревато тем, что капли из кипящего аккумулятора могут забрызгать поверхность рабочего стола, после чего останутся неприятные пятна.

Софт, который предназначен для этого зарядного устройства не совместим с операционной системой Windows XP.

На сайте Бангуд продается зарядное устройство skyrc imax b6 мини. Цена устройства — 1840 рублей с учетом скидки в 22%. Регулярная цена продукта составляет 2374 рубля. Продавец уже получил почти 600 положительных отзывов о своем товаре и качестве сервиса. Длительность доставки до Российской Федерации составляет от двух до семи недель. Стоимость доставки — 0 рублей. Заказать зарядку можно перейдя по этой ссылочке
.

Кстати, настройки зарядника LiOn, LiPo и LiFe являются совершенно отдельными режимами. При работе с устройством пользователь сможет переключаться между ними, в зависимости от того, какого класса аккумулятор он будет заряжать. В старых версиях зарядников такого разделения нет.

Кстати. Сопротивление аккумулятора, не может быть 108 МЕГАОМ. По внутреннему сопротивлению, смотреть убитость аккумуляторной батареи бесполезно. У заряженного и разряженного, сопротивление сильно отличается… Что бы заряжать одну банку, никакого баланса не требуется, по определению, хоть в китайских, хоть в корейских, хоть ещё в каких-нибудь… Баланс требуется для аккумуляторной батареи от 2-х банок и более. Так вот в новых Imax Зарядках более одной банки без баланса вообще не будет. Убрали такую возможность программно.

Способ подзарядки Lipo аккумуляторов от Imax B6

Сегодня получил распространение другой тип аккумуляторов — Lipo. Это модульные типы, которые способны отдавать ток в несколько раз превышающий значение ёмкости. Как правило, они состоят из нескольких блоков.

Аккумуляторы Lipo

На каждой из них нанесены обозначения, которые помогают понять, каким током их заряжать от Imax B6. На задней части найдите обозначение с буквой C. То есть «2C Charge Rate». Это значит, что количество ампер нужно умножить на 2. Выходит, что на лицевой стороне вы увидите 1000 mA, то подключать его можно к 2 амперам.

Информация на задней части аккумулятора

Для их подключения используйте боковую панель с портами.

Подключите аккумулятор Lipo к зарядному устройству

Здесь есть порты для одно-двух-трёх баночных аккумуляторов. Выбирайте подходящий по размеру.

Далее процедура повторяется:

Нужно выбрать тип аккумулятора в устройстве;
Выбрать режим зарядки;
Завершить настройку.

В Imax B6 есть также сберегательный режим для устройств Lipo. Его нужно использовать, когда вы заранее знаете, что не будете использовать АКБ в течение недели или более длительного промежутка времени. При выборе типа Lipo он доступен и будет называться «Lipo Storage».

Режим зарядки «Lipo Storage»

В этом режиме батарею можно хранить неограниченное количество времени. При этом сохраняется её долговечность и прочие свойства. Чтобы выбрать обычный режим зарядки Липо, выберите «Lipo Charge».

Даже если вы случайно перед зарядкой вашего аккумулятора Imax B6 напутаете плюс с минусом, устройство вам подскажет, что вы допустили ошибку. Режим Balance есть практически в каждом типе устройства. Он существует для того, чтобы АКБ заряжался в «щадящем» режиме. Чем больше вы будете его использовать, тем дольше прослужит ваш аккумулятор. Но такая подзарядка требует значительно большего времени на полный цикл.

Зарядка аккумуляторов в поле от автомобиля.

Во-первых стоит вспомнить о том, что зарядник потребляет ток до 6А и делает это достаточно продолжительное время. 6А — это не так уж и много… но и не так мало. Учитывая, что процесс зарядки может длиться несколько часов, получаем достаточно существенную нагрузку на электросеть автомобиля. Поэтому первым делом стоит поискать в своем авто розетку с такой маркировкой (12В / 20А):

Этот процесс проверяет напряжение каждой отдельной ячейки в вашей батарее и гарантирует, что все они имеют одинаковое напряжение. Это критическая фабрика для мониторинга, как если бы напряжение одного из ячеек увеличивалось или опускалось ниже требуемого диапазона напряжений, батарея могла быть повреждена или, что еще хуже, загорелась! Если вам нужно подключить весы от аккумулятора к зарядным устройствам, это хорошая индикация того, что зарядное устройство имеет функцию баланса. Если вы просто подключите главный разъем к зарядному устройству, ваше зарядное устройство не имеет функции баланса.

Подключать зарядник к прикуривателю не стоит. В большинстве машин он рассчитан на 5А продолжительных и 10А кратковременных. Если такой розетки нет, лучше откройте капот и подключитесь напрямую к аккумулятору автомобиля. Благо «крокодилы» есть в комплекте зарядника.

Во-вторых, не стоит начинать процесс зарядки при выключенном двигателе. Т.к. процесс это долгий, то зарядив аккумулятор модели вы рискуете разрядить аккумулятор машины. Тогда последняя на какое-то время перейдет в разряд недвижимого имущества, а Вы отправитесь домой пешком. В то же время старт двигателя в электросети авто создает достаточно серьезные перепады напряжения. К слову на «мозгах» машины стоит схема аля ИБП, а на Вашем заряднике такой нет. Поэтому в момент старта двигателя зарядник может запросто перезагрузиться, а в худшем случае и сгореть.

Технические характеристики iMax B6 mini

При использовании основного провода зарядное устройство может читать только общее напряжение вашего аккумулятора, а не отдельных ячеек, поэтому важно проверить их с помощью вольтметра или монитора батареи, чтобы избежать каких-либо проблем с батареей. Вы также можете приобрести отдельные балансировочные устройства для обеспечения правильности напряжения каждой ячейки, но в настоящее время это очень редко

Максимальный ток, который вы можете использовать для зарядного устройства, зависит от выходной мощности кабеля, как описано в следующем разделе. Выходная мощность Все батареи имеют определенный уровень выходной мощности, определенный в Вт, обычно около 50 Вт. Этот номер показывает, сколько энергии зарядное устройство может обеспечить для вашего аккумулятора, в конечном счете, чем больше это, тем быстрее он может заряжать аккумулятор. Ватты являются продуктом тока и напряжения, поэтому, если вы держите постоянную постоянную мощность, вы будете использовать больше энергии с батареями более высокого напряжения.

Ну и пожалуй последний совет на тему авто. Не заряжайте аккумуляторы прямо в машине. Почему? На YouTube огромное количество роликов как из-за литиевого аккумулятора авто выгорает в хлам. И не стоит думать, что уж с Вами такого точно не случится. Лучше сделать удлинитель питания зарядника и заниматься зарядкой аккумуляторов в нескольких метрах от машины.

Так что иметь больше энергии, доступной ему лучше. Источник питания Некоторые батареи включают встроенный источник питания, поэтому вам не нужно беспокоиться об этом. Но если ваша батарея не включает в себя блок питания, вам нужно убедиться, что тот, который вы покупаете, будет соответствовать вашему зарядному устройству с точки зрения технических характеристик, а также тот же разъем.

Однако самое главное — обеспечить правильное питание источника питания. Поэтому, если вы используете зарядное устройство на 50 Вт, вам нужно убедиться, что ваш блок питания сможет обеспечить зарядку не менее 50 Вт, однако получение чего-то немного лучше, например, источника питания 60 Вт.

Зарядка от другого АКБ

А теперь подробнее от возможности зарядить свой автомобильный аккумулятор от чужого, используя Imax B6. Не стоит говорить, что фишка очень полезная, особенно если вы возите ЗУ с собой.

У китайского зарядника имеется разъём для блока питания, в который можно вставить специальный двухжильный провод с крокодилами, которым можно подключить донорскую батарею. Скажем, в вашем районе пропало электричество, но вы можете использовать батарею от ИБС и зарядить ею аккумулятор. Прирост ёмкости будет небольшой, но вполне достаточный для одноразового пуска двигателя.

Единственное «но» – провода для автомобильной батареи, идущие в комплекте, оснащены слишком уж миниатюрными крокодилами, которые будет трудно закрепить на клеммах надёжно, так что сразу советуем обзавестись нормальными проводами для прикуривания, которые имеются в каждом автомагазине. Возможно, они у вас уже есть. А тем, кто любит экономить, можно порекомендовать купить только крокодилы (лучше медные, но они дороже, но подойдут и металлические, если у вас аккумулятор не слишком мощный). Останется только снять маленькие зажимы и смонтировать большие.

Взаимодействие с ПК

Для подключения к ПК желательно иметь вот такой USB-UART кабель. У меня его нет, но вычитал теорию по подключению зарядки.

1. При выборе пункта меню USB Enable (в пунктах Temp Select и Set Program) зарядное устройство начинает искать компьютер;

2. Далее система начинает строить графики заряда.

На этом этапе рекомендуется скачать самые свежие драйверы на сайте производителя. Специальная установка не требуется, необходима только распаковка и запуск *.exe – файла.

Сохранение текущих логов происходит по следующей схеме. В меню File выбирается пункт Save as. В дальнейшем можно работать со всеми его вариантами и опциями. В частности, можно настраивать рабочие параметры отображаемой картинки и сохранять её в виде графического файла. Программные настройки интуитивно понятны большинству рядовых пользователей, не требуют каких-то специальных знаний. Можно легко разобраться с ними в течение часа – имеются подробный русский, английский и (самый подробный) немецкий варианты.

Посмотрев это видео мне удалось восстановить ёмкость аккумулятора от своего старичка Nokia 5230. Теперь батарея держит намного дольше.

Спасибо за внимание!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Зарядка от другого АКБ

Есть один не оспоримый плюс этого устройства, это когда можно взять заряд у одного АКБ и передать его другому. Скажите – «звучит прикольно, но как»? ДА очень просто.

У IMAX есть специальный провод перед входом питания, то есть вместо блока питания, можно подсоединить аккумулятор, специальными «крокодильчиками» (это будет донор), а с другой стороны поставить уже заряжаемый АКБ (реципиент). И из одного в другой будет перетекать заряд.

Сколько раз пробовали — работает очень круто и просто. Например, можно взять батарею от UPS (на 12В) использовать ее как донор, и питать большой автомобильный АКБ. Какую-то емкость (пусть небольшую, но достаточную для пуска, скажем зимой) она передаст.

По какой причине получится применить сервис ChargeMaster, представленный на официальном сайте SKYRC?

Некоторое объяснение можно найти в инструкции на IMax B6 mini. В данной версии для связи устройства с ПК задействован порт microUSB, поэтому обмен информацией обеспечивается между ПК и зарядкой в обе стороны. Так становится возможным управление зарядкой с компьютера.

В случае с другими версиями девайса, присутствует только линия TX – данные идут только от зарядки к компьютеру. Несмотря на то что в переходнике имеется выход TX, но в зарядке нет RX, поэтому обмен информацией невозможен. Таким образом, зарядка IMax B6 mini имеет улучшенную функциональность в дополнение к своему компактному размеру.

Виды АКБ, используемых в шуруповертах, и их отличия

Как известно, аккумулятор любого шуруповерта включает в себя несколько батареек, которые соединены в одну цепочку в определенной последовательности. Различают никель-кадмиевые (Ni-Cd), никель-металлгидридные (Ni-MH) и литиевые элементы.

Никель-кадмиевые батареи, в данном случае, являются самыми ходовыми и часто используемыми. Напряжение каждого отдельного элемента составляет 1,2 Вольт, а емкость — 12000 мАч, если мы имеем 12-вольтовый инструмент. Сразу стоит отметить, что, в отличие от литиевых, они подлежат восстановлению, потому что обладают так называемым «эффектом памяти» в виде обратимой потери емкости.

Что касается батареек, в состав которых входит литий, восстановить их емкость с помощью популярного зарядного устройства Imax B6 вряд ли удастся — по причине того, что литий имеет свойство разлагаться с течением времени.

Восстановление аккумулятора шуруповерта аналогичным образом также может не увенчаться успехом и для кадмиевых аккумуляторов. Такая батарея отличается тем, что электролит в них иногда полностью выкипает. Однако в случае с кадмиевыми АКБ шансов «реанимировать» их значительно больше

Но при этом важно не торопиться и не использовать сгоряча распространенные методы «быстрого восстановления» Ni Cd аккумуляторов. Подробнее о том, какой аккумулятор лучше для шуруповерта →

Может ли заряжать автомобильные аккумуляторы?

Друзья, конечно может, я вот не понимаю почему возникает такой вопрос. Даже не самой коробке есть надпись Pb 2-20V (то есть свинцовые варианты от 2 до 20В). Причем нет привязки к емкости, то есть гипотетически хоть 200Амперные батареи заряжать можно (я уже молчу про обычные 50 – 60Ач).

Многие могут сказать — да он разогреется и расплавится от длительной работы, а вот и нет. Токи заряда не такие большие (про них подробно ниже), также есть кулер охлаждения всей системы, даже если пошел разогрев все это нивелируется принудительным охлаждением.

Плюс у него есть несколько прикольных фишек, которых просто нет на других зарядных устройствах (либо если есть, то стоять они будут намного дороже).

Итак, конечно все хорошо, но сейчас я хочу вам рассказать о плюсах и минусах данного гаджета, ну что поехали.

Инструкция по заряду

МЫ подключили клеммы, подали питание на само устройство, у нас загорелся дисплей.

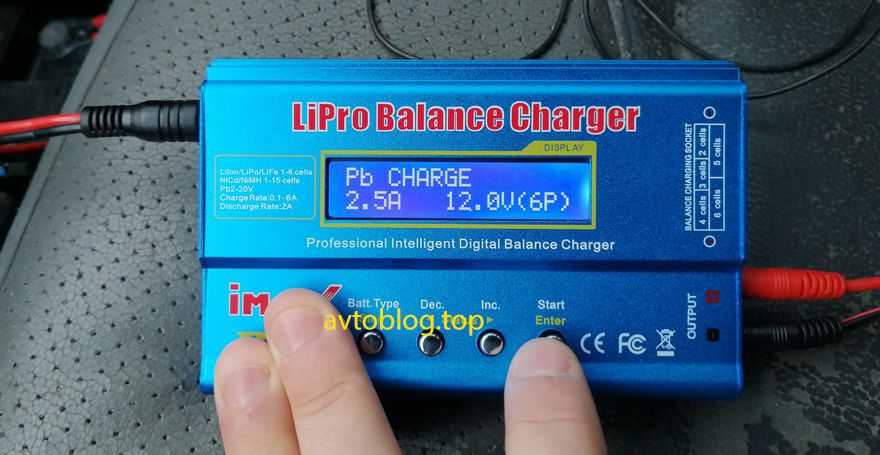

Нажимаем ENTER и оказываемся в меню заряда для свинцовых типов

Дополнительные возможности

Есть очень удобный способ запитать iMAX B6 от автомобильного аккумулятора. В наборе есть провод питания с двумя “крокодилами”. Незаменимый случай в поездках, например, зарядить радиоуправляемую игрушку или металлодетектор. iMAX B6 не привередлив к питанию. На вход можно подавать от 11В до 18В.

Отдельно можно докупить датчик температуры, шнур для подключения к компьютеру и шнуры для балансировки сборки из нескольких банок Li-pol аккумуляторов.

Датчик температуры – это отдельная опция. Он пригодится для дополнительной защиты от перегрева аккумуляторов вовремя зарядки. За 5 лет, был один случай, когда дешевый китайский аккумулятор начал сильно нагреваться. Советую покупать качественные аккумуляторы. Также, можно сделать самому датчик, взяв за основу LM35. В интернете можно найти схему подключения.

Через тот же разъем, что и датчик температуры, можно подключить iMAX B6 к компьютеру. С официального сайта можно скачать бесплатную программу LogView для анализа по графикам. На двух последних моделях (B6AC и B6mini) есть отдельный разъем для подключения к компьютеру.

Расширенные возможности нужны профессионалам для восстановления аккумуляторов или определение работоспособности.

Заряжать нужно не только аккумуляторы, но и себя. Рекомендую посмотреть наш обзор сухпайка за 450 рублей.

Как подключать зарядку к компьютеру?

Отзывы говорят о том, что на этом моменте стоит остановиться подробно, так как некоторые моменты синхронизации ЗУ с компьютером, подключения внешнего температурного датчика, и в целом отдельные конструктивные особенности сложны.

Как было замечено ранее, IMax B6 можно подсоединить к имеющемуся разъему через компьютер. Он располагается на левой стороне зарядки и спрятан в прорези, выделяющейся внешне от других вентиляционных отверстий. Чтобы подключиться к ПК требуется переходник USB-UART, который работает по протоколу RS-232. В базовый комплект он не входит. По отзывам, на любом радиорынке можно купить подходящий модуль.

Контакты в зарядном устройстве предназначаются для следующего (слева направо): Transmitted Data или передающая линия TX, +5 вольт и масса. Для подключения ЗУ с ПК нужна только масса и линия ТХ — питание данный переходник берет от ПК. Контакт ТХ подключается к контакту Received Data или RX – это принимающая линия переходника. По отзывам опытных пользователей, вся эта конструкция сооружается за 15 минут.

Далее требуется скачать и инсталлировать драйвер CP210x_VCP, после чего установить USB в Enable. Затем переходник подключается к ЗУ и компьютеру, а сама зарядка включается в сеть.

В диспетчере устройств и подпункте «Устройства и принтеры» появятся сообщения о том, что все устройства видят друг друга. Далее необходимо скачать программу LogView. Лучше всего выбрать версию 2.7.4.494. В ходе инсталляции в строке одного из отображающихся окон выбирайте IMax B6AC. По завершении этой инсталляции надо перейти на вкладку Device и выбирать пункт Open port/recording. В отобразившемся окне будет нарисовано ваше ЗУ. Если изображено не оно, то отыскать следует нужную позицию в списке, а ниже указать СОМ порт, где должен быть подключен USB-UART.

Теперь можно начинать зарядку либо разрядку аккумуляторов, и приложение будет создавать таблицы, строить графики, предоставлять информацию в форме стрелочных индикаторов, рассчитывать ток, емкость, напряжение и так далее.

Отзывы сообщают о том, что стоит отметить следующее: если отсоединить от переходника зарядку, на выходе между массой и линией ТХ, напряжение колеблется в диапазоне около 5 вольт, а при добавлении переходника просаживается.

Также на переходнике может слабо мерцать светодиод по линии RX. Как показала практика, этот светодиод подключен к ней через сопротивление на массу. Так реализован делитель, поэтому напряжению и переходнику не хватает амплитуды для нормальной работы. В этом случае придется совершить пайку либо заменить переходник. Отзывы говорят, что после этих манипуляций система заработает как следует.
