Схема распиновки аккумуляторной батареи ноутбука samsung, acer, asus, hp, lenovo

По серийному номеру

Если на бирке нет даты выпуска, должен быть хотя бы серийник. Обычно он обозначается как S/N. Зная его, можно зайти на сайт производителя и вбить номер в поисковое поле. В результате должна отобразиться модель лэптопа, вся информация о нем, а заодно и доступные для скачивания драйверы, если ноут еще поддерживается.

Иногда дата выпуска зашифрована в самом серийном номере, как, например, у портативных ПК от Asus. Первый символ S/N говорит о годе выпуска:

если это число от 1 до 9, то год от 2001 до 2009 соответственно;
если это буква, то А соответствует 2010 году, В — 2011 и так далее до буквы М — 2021 г; второй символ по такой же логике говорит о месяце выпуска: 1–9 — январь–сентябрь, A, B или C — октябрь, ноябрь или декабрь соответственно.

Расшифровка серийников других ноутбуков может отличаться.

Рассмотрим определение даты выпуска на примере ноутбуков Apple:

Определяем серийный номер, щелкнув на «яблоко» сверху слева, затем на «Информация о системе», «Аппаратные средства». Копируем серийник.
Заходим на сайт appleserialnumberinfo.com/Desktop/index.php, выдающий сведения об устройстве по серийнику.
Наверху слева в специальное поле вводим серийный номер.
В списке смотрим год — Build Year, и неделю производства – Build Week.

Определить модель лэптопа в Windows можно через встроенные утилиты. Для этого нажимаем комбинацию клавиш Win+R и вводим msinfo32 либо dxdiag. Первая утилита покажет все сведения о системе, включая модель, изготовителя, версию ОС, аппаратные ресурсы. Вторая выведет более краткий список, где тоже будут указаны версия ОС, изготовитель, модель ноутбука, основные характеристики, а в других вкладках – детальные сведения об экране, звуке и устройствах ввода. По этой информации можно поискать в интернете годы изготовления отдельных компонентов или ноутбука в целом по его модели.

Где посмотреть модель

Из всех методов, с помощью которых можно найти модель устройства, следует выделить следующие варианты, которые действительно помогут справиться с поставленной задачей. Итак, найти модель можно:

С помощью информации в ноутбуке;
С помощью сайта поддержки;
С помощью документации;
С помощью дополнительных программ.

Информация в ноутбуке

Отлично подойдет для тех, кто хоть немного разбирается в компьютерах. Необходимо зайти в систему БИОС (при включении ПК нужно нажать «ESC», а затем «F1») и найти раздел Product Name. Напротив него и будет полная модель используемого ноутбука.

Также можно открыть на рабочем столе папку «Мой компьютер», нажать правую кнопку мышки и перейти в раздел «Свойства». Как правило, в этом разделе можно найти практически всю нужную информацию о персональном компьютере. Если на рабочем столе нет такой папки, нужно нажать «Пуск», где выбрать «Мой компьютер» в правой стороне открытого окна.

Сайт поддержки

Обычно, такой способ используют в том случаи, если нет документов на устройство. Если пользователь ноутбука НР знает серийный номер ПК, посетив сайт поддержки можно с легкостью узнать модель компьютера.

Итак, для начала нужно открыть и далее, требуется указать серийный номер устройства (иногда запрашивают номер продукта).

Отправив запрос, через несколько секунд сайт перейдет на страницу «Результат по гарантии продуктов HP», где будет вся нужная информация о лэптопе, помимо модели. Если сайт результата не дал, рекомендуется проверить правильность введения данных.

Вводить данные своего персонального компьютера рекомендуется исключительно на официальном сайте «Hewlett-Packard», чтобы избежать столкновения с мошенниками.

Документация ноутбука

Любые данные ноутбука можно узнать, прочитав документы, прилагаемые к нему во время его покупки. Обычно, на первой странице инструкции указана модель устройства, серия, данные о батареи, процессоре, жестком диске и другие технические характеристики. Нужно заметить, что и на гарантийном талоне вписывают модель ПК.

Также полную модель можно найти на задней крышке ноутбука (к сожалению, не на каждом устройстве). А вот дополнительную информацию рекомендуется посмотреть по наклейкам возле клавиатуры (если не нужны подробности о системе). Обычно, там располагают краткие данные о видеокарте и процессоре.

На некоторых экземплярах ПК информацию размещают на тыльной стороне батареи или под батареей. Для того, чтобы просмотреть модель, нужно достать аккумулятор (предварительно отключив компьютер от сети) и, осмотрев отсек, найти наклейку с данными об устройстве.

Дополнительные программы

На просторах интернета можно найти множество самых разнообразных утилит, которые не только расскажут о характеристике и модели компьютера, но и даже покажут температуру нагрева каждого из его составляющих.

DirectX – одна из самых популярных программ, которая является абсолютно бесплатной. Она проводит диагностику компьютера, отображая полную информацию для каждой системы. Чтобы через нее найти модель ноутбука НР, достаточно лишь открыть командную строку (обычно открывается через «Пуск», выбирается раздел «Стандартные», где и находится «Командная строка») и ввести «dxdiag». Осталось в открытом окне, где выполнена диагностика устройства, найти модель компьютера.
HP Support Assistant – еще одна популярная утилита для владельцев ноутбука НР. Имеет понятный интерфейс и доступна в использовании. Для поиска модели, нужно всего лишь скачать программу, запустить ее и открыть иконку «Мой компьютер» на главной странице. В появившемся окне найти «Номер продукта» — это и будет серийный номер и модель ноутбука.
CPU-Z – очень простая в использовании прога, которую нужно скачивать с официального сайта. Она бесплатная и не требует ключей. Для того, чтобы узнать модель ПК или другие технические характеристики, не нужно делать какие-либо в ней переходы по разделам или вписывать данные. При открытии утилиты, на главной странице уже будет отображена вся нужная информация.

Существует очень большой выбор программ для проведения диагностики ПК, поэтому, не следует скачивать платные утилиты, они все равно ничего нового не покажут – это лишняя трата денег и времени.

Необходимо подвести итоги, что каждый владелец ноутбука НР (к примеру Pavilion) должен знать его модель, серийный номер и другие технические данные, чтобы легко находить программное обеспечение, приобретать запчасти, составляющие и просто без проблем пользоваться устройством.

Надеемся, вы нашли, что искали!

Что делать когда батарея ноутбука подключена но не заряжается до конца?

Обычно это проявляется так идет подзарядка, но АКБ заряжается до 70-80% и останавливается. В результате аппарат работает меньше от одного цикла заряда. К примеру, функционировал 3 часа, а стал 30 минут.

Способ решения проблемы №1. Выполняем проверку АКБ

Протестировать аккумулятор можно с помощью бесплатного софта, например, Battery Care. Лучше качать с сайта https://site-best.net так как там пока без вирусов. Или если у вас iOS, то тогда воспользуйтесь утилитой Battery Health.

Главное получить информацию о трех параметрах здоровья батареи:

Номинальная мощность, она же заявленная. То есть емкость АКБ, когда он только поступил с завода изготовителя.
Max мощность. Или текущая емкость.
Процентный износ АКБ. Если стоит уже 80% или другое число приближенное к этому, аккумулятор плохо будет держать заряд и поэтому его уже лучше заменить.

Лучше сделать калибровку и перепроверить данные. Эту же процедуру рекомендуем в том случае если зарядка не идет до 100%.

Замена аккумуляторов в батарее ноутбука или способ №2!

Если было выяснено что у вашего источника питания высокий износ, то это может быть причиной быстрого его разряда. Чтобы решить данную задачу потребуется приобрести новый АКБ. У моделей с несъемной батареей будет выполнить замену самостоятельно проблематично поэтому лучше всего обратится в сервисный центр.

Безопасное извлечение

Перед разборкой необходимо убедиться, что аккумулятор ноутбука полностью разряжен. Как только заряд полностью истощится, необходимо дважды проверить ноутбук, прежде чем снимать аккумулятор

Это важно!

Порядок ремонта аккумулятора ноутбука Asus своими руками:

Открыть корпус аккумулятора

Для этого осторожно распакуйте его с помощью плоской отвертки и универсального ножа. После того как корпус батареи открыт, можно проанализировать тип необходимых батарей и узучить схему соединения для их установки

Перед разборкой лучше сделать снимок или нарисовать схему соединения элементов, чтобы не забыть перед восстановлением
Важно также при открытии принять все меры для предотвращения деформирования или поломки пластикового корпуса батареи.
Замена ячеек. Используйте вольтметр, чтобы убедиться, что старые ячейки полностью разряжены, прежде чем снимать их
Тем самым вы предотвратите возможный электрический удар.
Чтобы найти подходящие ячейки для замены, нужно использовать номер модели на аккумуляторной батарее.
Припаять новые ячейки к проводам, следя за тем, чтобы они подключались к соответствующим проводам.
При замене литий-ионных элементов используются защитные очки. С ними обращаются осторожно, поскольку они способны взрываться.
Как только корпус аккумулятора будет закрыт и установлен обратно в ноутбук, его необходимо полностью зарядить.

Battery Optimizer

Battery Optimizer — удобная утилита для диагностики батареи ноутбука от компании ReviverSoft. Интерфейс приложения поддерживает русский язык. Программа распространяется абсолютно бесплатно — ее установки необходимо около 20-30 Мб свободного пространства на жестком диске.

Утилита Battery Optimizer сканирует ноутбук, после чего дает советы по оптимизации времени работы аккумулятора.

Основные возможности программы:

Отображение времени автономной работы. В главном разделе утилиты отображается текущий процент заряда аккумулятора и точное время работы без подключения к сети питания.
Диагностика. Главный инструмент софта, который запускает сканирование ноутбука. По завершению диагностики программа определит, какие приложения потребляют большую часть заряда батареи. Отключение этих приложений поможет увеличить время автономной работы.
Мониторинг. Раздел, в котором отображается точный процент использования и зарядки батареи.
Состояние. В разделе «Главная» отображается текущее состояние аккумулятора ноутбука. Получить более точные результаты можно после диагностики.

Определение степени изношенности батареи через командную строку

Чтобы посмотреть текущее состояние (заряд) питающего элемента и оставшееся время автономной работы ноутбука, достаточно кликнуть по соответствующей иконке в системном трее.

Однако полученные данные не позволяют определить реальную емкость аккумулятора. В операционной системе Windows 7 и выше появился встроенный инструмент для проверки степени изношенности АКБ, который запускается через командную строку. Чтобы сделать тест батареи с его помощью, необходимо:

Подключить к ПК зарядное устройство и выполнить цикл заряда.
С помощью комбинации кнопок Win+R вызвать команду «Выполнить» и в появившемся поле ввести cmd.
Попав в режим командной строки, следует ввести powercfg energy. Если появится сообщение о том, что для запуска команды нужно обладать правами администратора, значит, вам потребуется зайти в командную строку другим способом.
Чтобы активировать права администратора, следует во вкладке «Поиск» ввести cmd, после чего в выпавшем списке кликнуть ПКМ по соответствующему пункту и выбрать «Запуск от имени администратора».
Вводим команду powercfg energy повторно. Диагностика батареи длится около 60 с. После ее завершения высветится путь к файлу с результатами теста.
Переходим по указанному пути и открываем требуемый файл. Если система заблокирует доступ к документу, его следует скопировать на рабочий стол и открыть повторно.

В файле будет находиться информация о производителе батареи, ее химическом составе, серийном номере и т.п. Эти данные для вас полезных сведений не несут

Необходимо обратить внимание на две последние строки: расчетную и реальную емкость аккумулятора

Расчетная емкость батареи (Снач)– это начальное состояние АКБ, то есть емкость, которую питающий элемент имеет после изготовления.

Последняя полная зарядка (Среал) – это емкость батареи в настоящее время. По этим параметрам можно рассчитать степень износа аккумулятора на ноутбуке. Для этого нужно воспользоваться формулой: (Снач-Среал)/Снач. Например, если заводская емкость батареи составляет 40000, а реальная – 30000, то степень износа будет равным: (40000-30000)/40000 = 0,25 или 25%. Состояние такой батареи можно считать нормальным.

Аппаратное тестирование аккумулятора

Под аппаратным тестированием понимаются мероприятия по определению техсостояния устройства путем проведения измерений тех или иных физических величин (в основном — напряжение, емкость и сила тока) при использовании контрольно-измерительного оборудования. Некоторые несложные тесты можно провести и в домашних условиях. Для этого понадобится обычный мультиметр, способный измерять величину постоянного напряжения.

Возьмем в качестве примера самый обычный аккумулятор от ноутбуков Lenovo.

На фотографии выше выделена контактная площадка, с которой и будут проводиться дальнейшие тестирования напряжения. Немного выше — отмечена область на наклейке, на которой приведена информация о номинальном выходном напряжении аккумулятора (в нашем случае — 11,1 вольта). Эти данные пригодятся в дальнейшем.

Для проведения нужных измерений мы использовали недорогой китайский тестер:

Обратите внимание на выделенный фрагмент фотографии. К измерительным щупам мультиметра были прикручены небольшие провода

Сделано это для того, чтобы появилась возможность брать пробы напряжения из узких проемов контактной площадки аккумуляторы (щупы попросту не помещаются в них).

Начинаем проводить замеры, помещая импровизированные щупы тестера в проемы контактной площадки

В нашем случае первые сведения удалось получить при измерении 1-го и 3-го контакта (первая пара контактов имеет одинаковые полюса — «+» или «-» — неважно)

На экране мультиметра высветилось значение в 5,74 вольта. Однако это не то напряжение, которое требуется для работы ноутбука. Просто измеряемые в данный момент контакты используются для подачи питания на вспомогательные устройства лэптопа (например, на датчики).

Измерения напряжения между первым и 3-м, 4-м и 5-м контактами приводили к тем же результатам — примерно. При подключении щупа к 6 контакту картина поменялась:

Этот же результат — порядка 10,3 В — высветился и при измерении напряжения между 1 и крайним правом контактами. Таким образом, нужные контакты были найдены.

В случае с любой электроникой существует негласное правило — те или иные физические величины (напряжение, сопротивление, емкость и т.д.) могут отличаться от заявленных производителей значений на 5% в любую сторону.

В нашем случае 5% от 11,1 В составляет 0,555 В. Т.е. допустимый нижний предел напряжения составляет 11,1 — 0,555 = 10,54 вольта.

Исходя из этого, можно сделать вывод — имеющийся аккумулятор нуждается в замене.

Вторая жизнь литиевого аккумулятора ноутбука

После того, как я точно уже узнал, что емкость моей батареи полностью иссякла, я стал решать, что же делать дальше. Было несколько вариантов: первый – это купить новый (что очень накладно), второй – это заменить все элементы на новые (это тоже накладно, плюс необходимо перепрошивать контроллер) и третий вариант – использовать только от сети. Я выбрал третий вариант, потому что я все равно не использую этот ноутбук автономно, а для автономности есть нетбук. Но чтобы не пропадать добру, я решил окончательно разобрать аккумулятор, чтобы посмотреть в каком состоянии каждый аккумулятор

Батарея представляет собой три соединенных последовательно пары, состоящих из параллельно соединенных двух литиевых аккумуляторов. Таким образом из шести элементов емкостью 2200 мА.ч и напряжением 3.7 в каждый, мы получаем аккумуляторную батарею номинальным напряжением 11.1 в и емкостью 4400 мА.ч

Несмотря на то, что в сборе батарея уже не тянет работу ноутбука, тем не менее по отдельности или в парах аккумуляторы прекрасно справляются с маломощными задачами. Допустим емкость каждого элемента снизилась с 2200 до 700-1000 мА.ч, то мы получаем при параллельном соединении двух элементов источник питания напряжение 3.7-4.2 вольта и емкостью 1500-2000 мА.ч. Напомню, что например емкость аккумулятора в мобильном телефоне или коммуникаторе составляет 700-1300 мА.ч т.е. наших старых элементов вполне достаточно, чтобы использовать в менее мощных, чем ноутбук устройствах

Из элементов 18650 очень удобно делать емкие накопители, которые так необходимы туристам. Лично я использую два параллельно соединенных литиевых элемента от старой батареи от ноутбука в питании GPS навигатора, большого подвесного светодиодного фонаря, освещения на велосипеде и т.д. Одиночные элементы использую в мощном фонарике.

Чтобы заряжать свои Li-Ion аккумуляторы я купил зарядное устройство для элементов 18650, при этом я доработал зарядное устройство, установив дополнительные два разъема по бокам, чтобы заряжать мои параллельно соединенные неразборные элементы, которые соединяются с потребителями штекером типа джек стерео 3.5 мм.

Что такое распиновка и зачем она нужна

В основе термина распиновка (в зарубежной литературе – pinout) лежит английское слово pin – штырь. Дословно это понятие означает назначение и расположение штыревых контактов соединительных разъемов или многовыводных электронных компонентов (микросхем, сборок и т.п.). В более широком смысле под словом распиновка понимают и форму коннектора, и расположение не только штыревых, но и гнездовых контактов (в ответной части коннектора).

В настоящее время этот термин почти вытеснил употреблявшееся ранее в отечественной терминологии слово цоколевка. Знание распиновки необходимо для контроля сигналов при нахождении неисправности узлов, для проверки правильности подключения, корректности установки компонентов и для других целей.

Аппаратное тестирование аккумулятора

Возьмем в качестве примера самый обычный аккумулятор от ноутбуков Lenovo.

Для проведения нужных измерений мы использовали недорогой китайский тестер:

Обратите внимание на выделенный фрагмент фотографии. К измерительным щупам мультиметра были прикручены небольшие провода. Сделано это для того, чтобы появилась возможность брать пробы напряжения из узких проемов контактной площадки аккумуляторы (щупы попросту не помещаются в них)

Начинаем проводить замеры, помещая импровизированные щупы тестера в проемы контактной площадки

Исходя из этого, можно сделать вывод — имеющийся аккумулятор нуждается в замене.

Стандартные программы

Интересно, как проверить батарею ноутбукапри помощи инструментов Виндовс, кроме командной строки. В этом поможет приложение AIDA64. Оно находится на корневом диске и можно найти через поисковую строку. Либо можно зайти в Пуск открыть перечень приложений. Перед тестом на ноутбукеАКБ подзаряжается до предела.

Если открыть программу, отображаются вкладки:

Файловая система;
Отчёты;
Настройка вида;
Избранные настройки;
Сервисная плата.

В программепроводимоперацию по поиску электропитания. Если совершено неверное действие, ход можно вернуть

Для этого она панели управления важно выбрать кнопку «влево». Программу можно обновить либо, наоборот, сделать откат

Предусмотрены значки отчета и мониторинга. В рубрике «меню» отображаются пункты:

Системная плата;
Операционная система;
Сервер;
Отображение;
Мультимедиа.

Если подробнее развернуть окно, отображается имя, информации, датчики, разгон. Чтобы протестироватьтехнику, выбирается пункт «электропитание». После этого в левой области экрана отображаются строки:

Свойства электропитания;
Свойства батареи.
Емкость при полном заряде;
Степень изношенности;

В первом пункте содержится информация о времени работы элемента, текущий источник питания. Если смотреть свойства батареи, отображается степень износа, серийный номер, идентификатор и тип батареи.

Ремонт аккумулятора ноутбука Hp своими руками

Батареи для ноутбука состоят из литиевых элементов, которые называются ячейками 18650. Они не вечны и имеют срок службы около 2 лет. Если ноутбук заряжен полностью, но зарядка не длится даже полчаса — это означает, что ячейки внутри батареи мертвы.

Имея в запасе старый аккумулятор для ноутбука, некоторые провода и инструменты, такие как резак для проволоки и изоленту, можно начать восстановление аккумулятора ноутбука самостоятельно:

Открыть старую батарею и вынуть 6 ячеек, которые находятся в параллельном соединении 2 х 2.
Проверить напряжение мультиметром своей родной батареи. Как правило, напряжение менее 3,6 вольта у аккумуляторов, говорит о том, что они нуждаются в срочной замене.
Используя один провод, подключите все ячейки в последовательном соединении. Схема должна обеспечить около 12 вольт.
Открыть оригинальный блок, удалить неисправные ячейки и, сохраняя схему, заменить их рабочими ячейками.
Собирать цепь на родной батареи. Аккумуляторный блок также будет иметь 4 провода — 1 отрицательный и 3 положительные (один присоединяется к концу и два между батарейным блоком).
Проверить мультиметром цепь перед закрытием блока.
Закройте корпус батареи, вставьте в ПК и начните зарядку.

Определение реальной ёмкости аккумулятора ноутбука

После того, как моя батарея от ноутбука Dell Vostro 1015n полностью вышла из строя, я решил купить новую, но не оригинальную, так как ее стоимость составляла $129.99, что равно стоимости самого ноутбука (ноутбуку больше 6-ти лет). Заказал я китайский аналог за $16.5. Через несколько недель пришла посылка. Внешне батарея не отличалась от оригинальной.

Оригинальная батарея:
Китайский аналог:

Как видно из этикеток, ёмкость китайской батареи примерно равна 5200mAh×11.1V≈58Wh (примерно равна потому, что напряжение в реальности не постоянная величина), а оригинальной составляет всего 48Wh. Я догадывался, что реальная ёмкость будет ниже, и у меня возникло желание выяснить на сколько.

Способ 1: Наклейка или надпись на ноутбуке

В большинстве случаев проще и быстрее всего узнать модель ноутбука Dell, осмотрев его корпус. На многих устройствах надпись есть где-то под крышкой — как правило, рядом с клавиатурой.

Исчерпывающую информацию вы найдете и на наклейке либо нанесенном тексте прямо на корпус с задней стороны. Переверните лэптоп — почти всегда там есть наклейка, где указана линейка, к которой принадлежит ваше устройство, точное ее название и идентификатор, по которому так же можно найти информацию о продукте в сети.

Точное название необходимо для того, чтобы вы, если планируете узнать технические характеристики ноутбука, смогли отыскать именно свою спецификацию среди похожих. Например, один и тот же ноутбук под названием Dell Inspiron M5030 может быть выпущен с разными процессорами или разным объемом оперативной памяти. Точное название (в нашем примере это 5030-1322) поможет определить, какое именно «железо» установлено в эту модель.

Идентификатор так же позволяет найти устройство, если вписать его название в поисковую строку. Но не для всех устройств этот регистрационный номер оказывается одинаково полезен, поэтому лучше всегда пользоваться упомянутым выше номером модели.

В некоторых старых ноутбуках аналогичные данные находятся и под аккумулятором. Для их просмотра надо извлечь батарею у предварительно обесточенного устройства. Корпусы новых продукты монолитны, поэтому добраться до аккумулятора в этом случае существенно сложнее — куда логичнее прибегнуть к поиску названия модели через операционную систему.

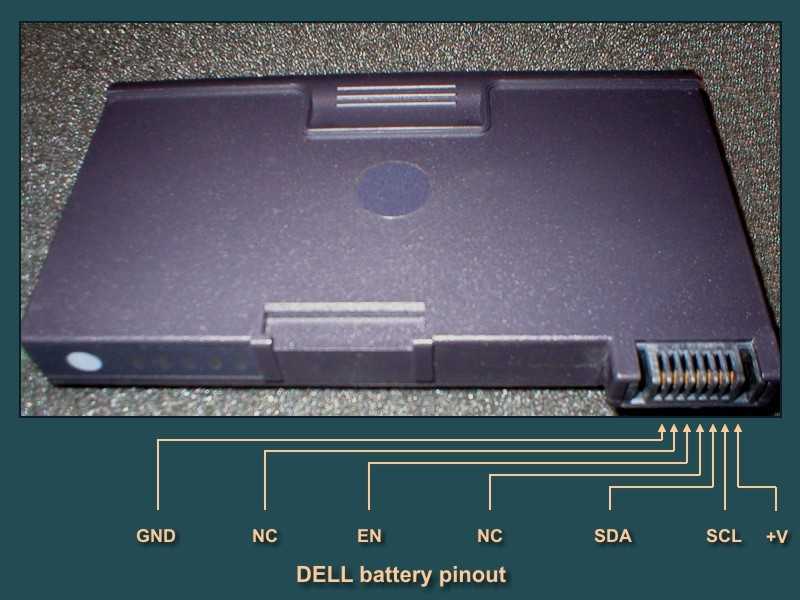

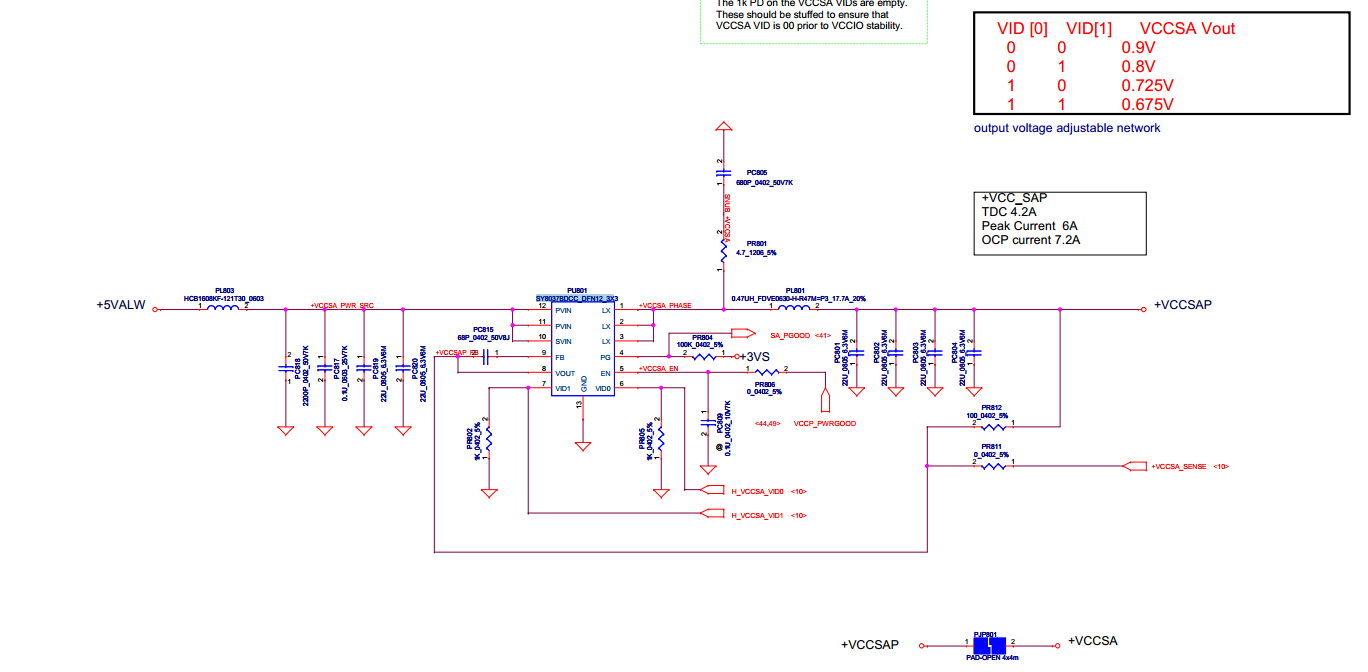

Схемы распиновки на популярных моделях ноутбуков

Единого стандарта на распиновку не существует, поэтому каждый производитель выполняет ее так, как ему удобно. Более того, маркировка выводов на разъем не наносится, поэтому при необходимости приходится искать ее самостоятельно в сети или в технической документации.

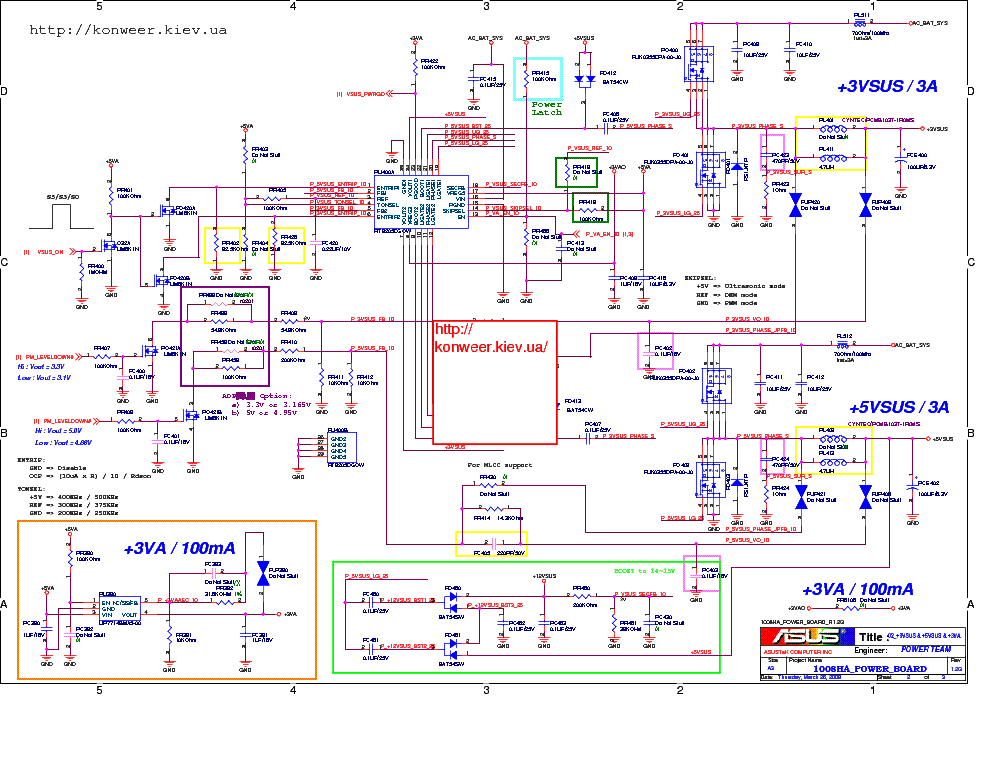

ASUS

Расположение выводов аккумуляторов ASUS.

У этого производителя терминал состоит из 9 выводов. Если повернуть аккумулятор вверх крышкой, то отсчет начнется слева направо:

1,2 – BAT+, плюсовые выводы питания;
3 – NC — not connected (не используется);
4 – DATA – линия данных последовательной шины;
5 – CLK – линия тактовых импульсов последовательной шины;
6 – Sys – при замыкании этого вывода на общий провод питание подается на ноутбук (напряжение появляется на пинах BAT+, BAT-);
7 – NC — not connected (не используется);
8,9 — BAT-, выводы общего провода (0 вольт).

Силовые линии питания сдвоены – это позволяет исключить перегрев проводников при больших токах потребления.

При тестировании работоспособности батареи надо устанавливать перемычку между выводами 6 (Sys) и 8 или 9 (BAT-).

Acer

Батарея для ноута ACER с 8-контактным коннектором.

ACER для своих батарей применяет два типа разъемов – с 7 пинами и с 8 пинами. Назначение выводов для каждого варианта приведено в таблице.

№ контакта	Назначение вывода
вариант 7-pin	вариант 8-pin
1	BAT+	BAT+
2
3	BAT-	SDA
4	SCL	SCL
5	SDA
6
7	BAT-
8	—	BAT-

Также существует еще один вариант распиновки 7-штырькового разъема ноутбука от ACER:

1 – BAT- (черный провод);
3 – SDA (зеленый провод);
4 – SCL (желтый провод);
7 – BAT+ (красный провод).

8-контактный разъем от ACER также имеет альтернативный вариант:

1 – BAT- (черный провод);
5 – SDA (зеленый провод);
6 – SCL (желтый провод);
7 – BAT+ (красный провод).

Распиновка может отличаться даже у одного производителя, поэтому всегда надо сверяться с документацией для каждой конкретной модели мобильного устройства.

HP

Аккумулятор HSTNN-LB2R для ноутбуков HP с 6-контактным терминалом.

Hewlett-Packard в своих изделиях применяет, в основном, два варианта разъемов. Наиболее распространен 8-пиновый вариант. Назначение его контактов:

1,2 – плюс питания;
3 – тактовая линия (CLOCK);
4 – линия данных (DATA);
7,8 – общий провод (0 вольт, земля).

Достаточно часто встречается разъем с 6 пинами.

№ пина	Назначение
1	Плюс питания
2	SCL
3	SDA
4	Sys
5	NC
6	Общий провод

Lenovo

У Lenovo также нет единого стандарта расположения выводов разъема. Хотя в большинстве случаев применяется 7-пиновый коннектор, расположение и назначение контактов может быть разным. Чаще всего применяется следующий вариант:

1,2 – BAT+;
3 – SCA;
4 – SCL;
6,7 – BAT-.

Но встречается «зеркальный» разъем:

1,2 – BAT-;
4 – SCA;
5 – SCL;
6,7 – BAT+.

При диагностике надо быть внимательным, и сначала выяснить, какой из двух типов распиновки применен в конкретном аппарате.

Рекомендуем: Как проверить состояние аккумулятора на ноутбуке

Toshiba

Ноутбуки производства Toshiba обычно оснащаются 9-штырьковыми разъемами. Они расположены в следующем порядке:

1 – общий;
2 – общий;
3 – SCL;
4 – SDA;
6 – общий;
8,9 – плюс питания.

Как и у других батарей, отсчет ведется слева направо, если батарею положить крышкой вверх.

Аккумулятор для ноутбука Toshiba с 9-пиновым разъемом.

Dell

Этот производитель использует, большей частью, два типа разъемов. Наиболее распространен коннектор с 9 контактами. Назначение выводов такого терминала:

1 (1,2) – BAT+;
3 – SCL;
4 – SDA;
9 (8,9) — BAT-.

Также широко применяется блок батарей с 7-контактным разъемом. Его распиновка показана на фото.

Расположение выводов аккумулятора DELL с разъемом на 7 пинов.

Общая тенденция такова – выводы питания производители стараются вывести на крайние пины разъемов, чтобы уменьшить вероятность короткого замыкания. Многие располагают дополнительно один общий провод в средней части разъема для удобства коммутации управляющего сигнала. Также посередине подключают проводники шины управления. В остальном каждый изготовитель руководствуется собственными представлениями об оптимальной распиновке аккумуляторных батарей.

Статья в тему: Как откалибровать батарею на ноутбуке

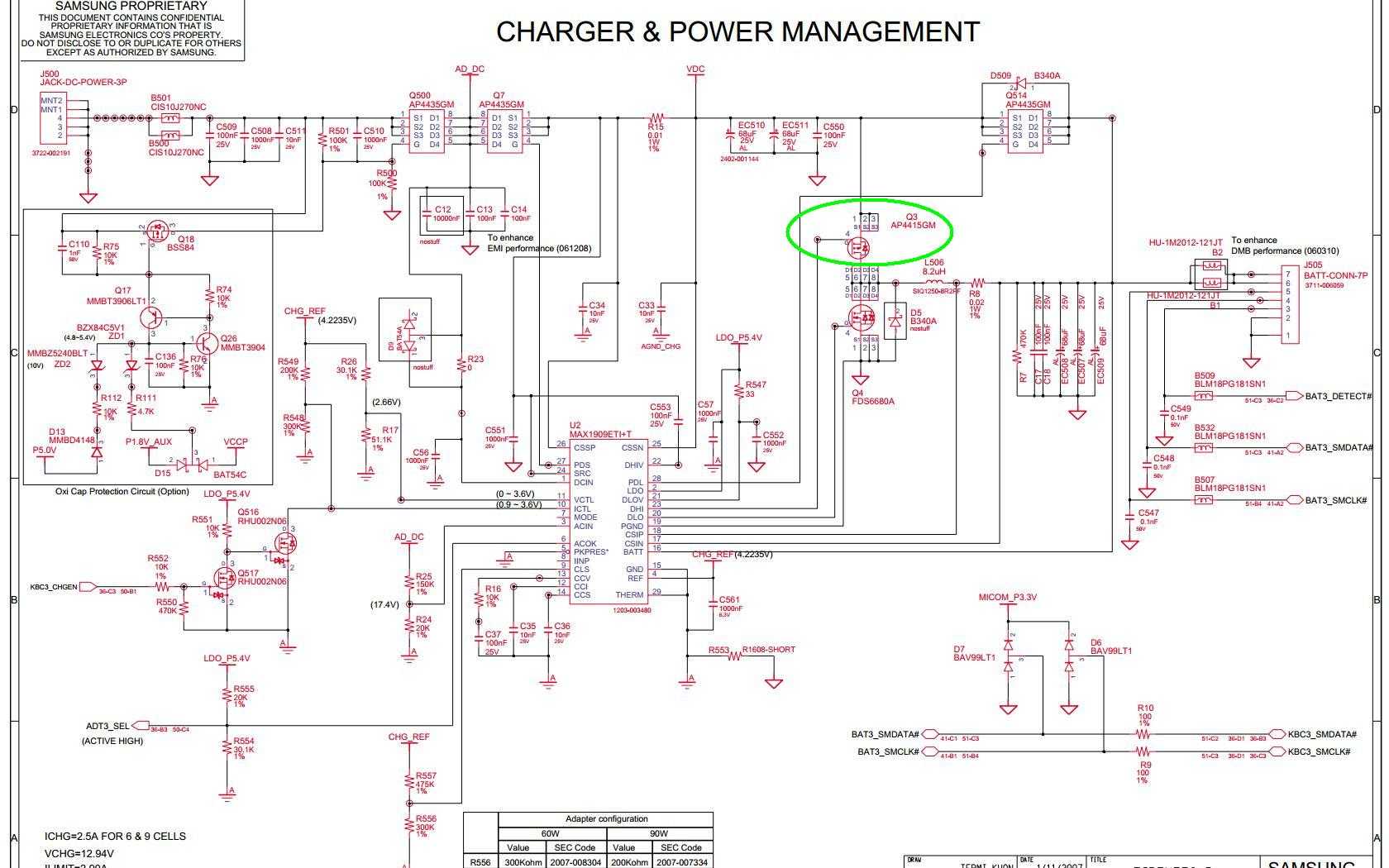

Samsung

Разъемы аккумуляторов Samsung имеют характерную особенность. Они содержат 8 ниш для контактов, но используется только 7 пинов – одна ниша служит ключом. Этот пустой прилив расположен со стороны отрицательного вывода. Порядок расположения таков:

1 – BAT+;
3 – SCL;
4- SDA;
7 – пустая ниша;
8 – общий провод (BAT-).

По наличию ключа легко определить порядок следования пинов, а также принадлежность аккумулятора к семейству Samsung.

Коннекторы Samsung легко определить визуально.

Способ 7: Стороннее программное обеспечение

Если вам удобнее обращаться к сторонним программам для просмотра сведений об устройстве, воспользуйтесь им. Конечно же, актуален этот метод только для тех, у кого подобные приложения уже установлены — если же на ноутбуке они отсутствуют, инсталлировать их отдельно не имеет смысла — выше мы рассмотрели полно альтернатив, не требующих скачивания ничего лишнего.

На скриншоте ниже вы видите расположение название ноутбука прямо в шапке программы HWiNFO64, в других программах типа AIDA64 информация практически всегда вынесена на основную вкладку или в раздел о компьютере.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

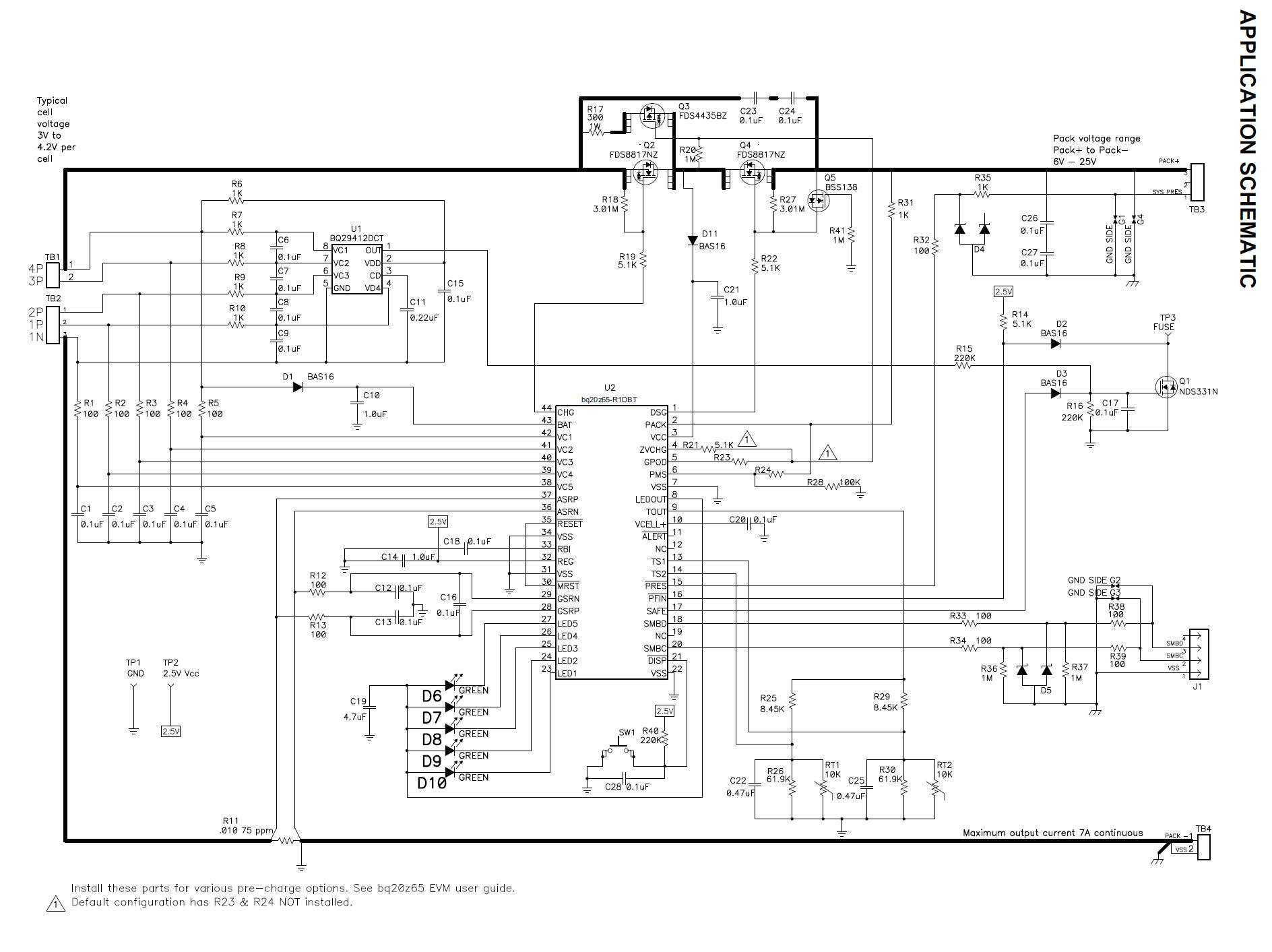

Устройство и разбор зарядного накопителя

Подключают АКБ с помощью пяти контактного разъема. Через который подается энергия и обеспечивается обмен информации об уровне зарядки устройства.

Если его разобрать, можно добраться до содержимого накопителя:

соединенных последовательно или параллельно элементов;
термостата;
предохранителей;
термодатчика;
контроллеров;
контактной площадки.

Для распиновки характерны параметры:

общего вывода:
термистора;
идентификации и плюса.

Идентификация осуществляется тактовым генератором, который подает электрические импульсы. Работа осуществляется по 2 линиям, через них происходит связь материнской платы с блоком питания.

Как проверить текущую емкость аккумулятора ноутбука в Windows 10

Аккумулятор вашего ноутбука под управлением операционной системы Windows 10 разряжается быстрее, чем обычно? Вам необходимо определить текущую емкость аккумулятора ноутбука и сравнить с первоначальной? Здесь простой способ узнать необходимую информацию без использования приложений сторонних производителей.

Несомненно, аккумуляторные батареи всех устройств с возрастом становятся менее эффективными. Их емкость и производительность снижаются со временем. Количество заряда, которое они могут удерживать, тоже уменьшается. Это основная причина, влияющая на автономную работу уже не нового устройства.

Емкость аккумулятора ноутбука

Если батарея не может удерживать более 50% своей первоначальной емкости — это повод задуматься о покупке новой. Проверить параметры поможет простая системная команда. После её ввода, Windows 10 задействует встроенный инструмент, который предоставит нужную информацию.

Запустите Командную строку с административными правами, щелкнув правой кнопкой мыши на кнопке «Пуск» и выбрав необходимый пункт меню. Нажмите кнопку «Да», получив запрос от UAC. Введите следующую команду:

powercfg /batteryreport

и нажмите клавишу Enter на клавиатуре.
После отработки команды, вы получите информацию о местоположении файла-отчета. По умолчанию он размещается в:

C:WindowsSystem32

и носит имя «battery-report«. Формат файла HTML, поэтому открыть его можно в любом веб-браузере.

В отчете найдите раздел «Installed batteries», который покажет вам 2 параметра: расчетную (Design Capacity) и полную зарядную (Full Charge Capacity) емкости аккумулятора. Первый — представляет собой уровень заряда, который изначально устанавливался для аккумулятора, второй — текущий.

Следующий интересующий нас отчет носит имя «Battery capacity history». Найдете его ниже, на этой же странице. В таблице вы сможете увидеть, как со временем изменяется текущий заряд по сравнению с заявленным производителем. Когда он упадет ниже 50%, стоит рассмотреть вопрос о замене батареи.

Вот таким нехитрым способом мы можем определить емкость аккумулятора ноутбука, бывшего в употреблении. Если устройство часто используется без подключения к электросети, необходимо обязательно контролировать эти параметры

Спасибо за внимание!
