Проверка аккумулятора на работоспособность (диагностика с приборами и без них)

Как проверить аккумулятор мультиметром

Мультиметр – это один из самых популярных и доступных приборов для измерения различных электрических параметров. Проверить аккумулятор мультиметром можно на уровень разряженности батареи и на наличие в ней утечек тока.

Если во время осмотра аккумуляторной батареи на её поверхности были обнаружены потёки электролита, значит, скорее всего, через них происходит утечка тока, приводящая к быстрому саморазряду. Проверить аккумулятор на утечку тока при помощи мультиметра очень просто:

Переключите мультиметр в режим вольтметра (измерение постоянного напряжения до 20 Вольт);
Красный щуп мультиметра (плюсовой) соедините с плюсовой клеммой аккумулятора, а контактом черного щупа медленно проведите по корпусу батареи в местах потёков электролита или других загрязнений.
При наличии утечек тока вы увидите на экране мультиметра показания напряжения, которые будут больше нуля.

Даже если показания мультиметра говорят о том, что утечек электрического тока нет, то потёки электролита и другие загрязнения всё равно следует устранить при помощи ветоши, смоченной в 6% содовом растворе (одна столовая ложка соды на стакан теплой воды).

Для проверки мультиметром уровня разряда аккумулятора автомобиля нужно, как и в предыдущем случае, включить его в режим измерения постоянного напряжения с пределом до 20 Вольт, и измерить напряжение на клеммах АКБ.

В таблице ниже приведены значения зависимости напряжения на клеммах аккумулятора без нагрузки от его степени заряда:

Показания вольтметра без нагрузки	>12,7 В	12,5 В	12,3 В	12,1 В	3
Заливаемого	В полностью заряженной батарее
Очень холодная зона(от -50 °С до -30 °С)	1,27	1,29
Холодная зона(от -30 °С до -15 °С)	1,26	1,28
Умеренная зона(от -15 °С до -4 °С)	1,24	1,26
Жаркая зона(от -15 °С до +4 °С)	1,22	1,24
Тёплая влажная зона(от +4 °С до +6 °С)	1,20	1,22

Принято считать, что для России нормальная плотность электролита в аккумуляторе автомобиля составляет 1,27 г/см 3 .

Понижение плотности электролита на 0,01 г/см 3 от нормы соответствует его разряженности (потере ёмкости) примерно на 5-6%. Таким образом, если ареометр покажет, что замеряемая плотность электролита равна, к примеру, 1,22 г/см 3 , то это означает, что аккумулятор разряжен на 25-30%.

Проверка уровня электролита

После внешнего осмотра аккумулятора, нужно узнать уровень электролита. Этот этап осуществляется только на обслуживаемых аккумуляторах. Измерение уровня электролита проводится при помощи специальной стеклянной трубки, с нанесенными на неё делениями в миллиметрах – уровнемером. Конец трубки с делениями опускают в отверстие на АКБ, пока она не упрётся в сетку сепаратора. Свободный конец уровнемера зажимаем пальцем. Показатель делений и покажет уровень электролита в аккумуляторе. При низком уровне электролита в аккумуляторе, может происходить его испарение, поэтому требуется долить дистиллированную воду.

Что можно проверить мультиметром

Каждый владелец автомобиля получит пользу от этого измерительного прибора. Его можно использовать в полевых условиях для быстрого и надежного определения многих вещей. Идея заключается в том, чтобы узнать, работает ли батарея правильно или с ней что-то не так.

Заряд

Самые современные автомобильные батареи — это литий-ионные (Li-Ion) батареи. Используя мультиметр, можно легко проверить, заряжен аккумулятор или нет. Это делается следующим образом:

Отсоедините аккумулятор и дайте ему «отдохнуть» в течение 5 — 6 часов.
Мультиметр переходит в режим вольтметра (измерение напряжения).
Литиевые батареи имеют диапазон тока от 12,7 до 13,2 В, поэтому измерительный прибор покажет 20 В. Напряжение будет измеряться от этого значения и ниже.
Подключите мультиметр к батарее: красный — к «плюсу», черный — к «минусу». Если кабели одинакового цвета, обратитесь к маркировке.

На дисплее мультиметра должны появиться цифры. Это хороший индикатор состояния батареи:

12,7 — 13,2 В — питание в норме;
12,1 — 12,4 В — зарядка примерно наполовину, т.е. требуется дозарядка;
11,6 — 12 В — «разряженная» батарея, которая уже вряд ли сможет служить источником питания;
до 11 В — разряженная батарея, которую можно отправить на переработку.

Таблица для определения состояния заряда батареи по напряжению.

Проверить батарею с помощью мультиметра и сразу убедиться в ее исправности несложно, но это занимает некоторое время.

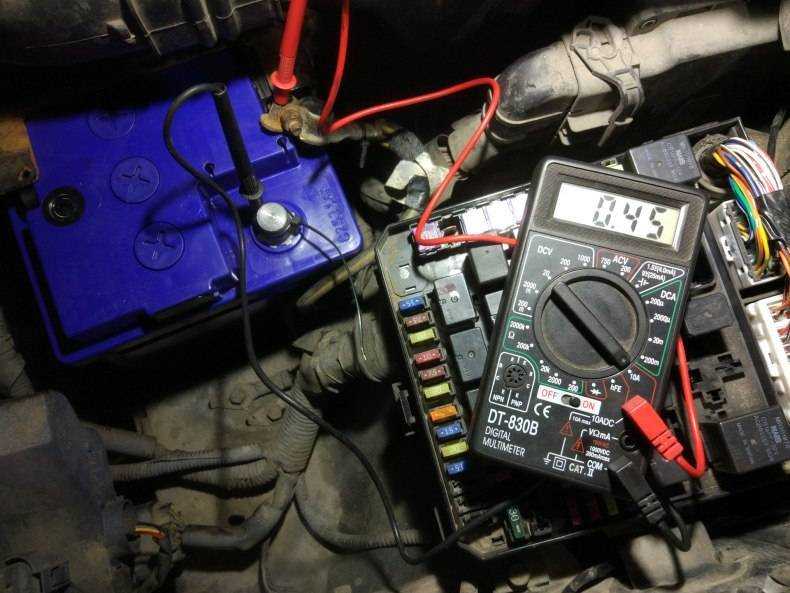

Ток утечки

Ток утечки — это показатель количества энергии, используемой для поддержания работы подключенного бортового оборудования. Каждая батарея имеет определенное минимальное значение тока утечки. В среднем этот показатель составляет от 55 до 80 мА.

Именно эти токи «расходуются» на поддержание работы радио, системы впрыска топлива, сигнализации и т.д. Общая утечка не должна превышать 70 мА. При превышении этого значения батарея будет разряжаться быстрее, сокращая срок ее службы.

Проверка тока утечки:

Проверьте ток утечки с помощью мультиметра.

Отключите все потребители электроэнергии.
Снимите минусовую клемму с аккумулятора.
Установите мультиметр на диапазон постоянного тока до 10 A.
Подключите «плюсовой» провод прибора к «плюсу» батареи.
Минусовой вывод тестера подключается к снятому минусовому выводу.
Прочтите прочитанное.

Плотность

Обычно уровень электролита проверяют с помощью специальной стеклянной трубки с градуированной шкалой — ареометра. Но мультиметр также справится с этой задачей. Инструкции:

Переключите тестер в режим «Напряжение», подключите к нему провода с «крокодилами».
Переключатель установлен на 20 вольт — все, что ниже, будет показано.
Черный провод подключаем к «минусу», красный — к «плюсу».
Посмотрите на значение напряжения и сравните со стандартом. Полностью заряженная батарея имеет напряжение 12,7 В. Если 12,1 — 12,4 заряжены наполовину, то плотность не верна.

Рекомендуется проверять плотность электролита каждые 15 — 20 000 км.

Плотность электролита при различных температурах.

Емкость

Емкость можно определить, проверив разряд батареи. Для начала аккумулятор полностью заряжен. Чтобы убедиться, что он полностью заряжен, проверяется напряжение и плотность электролита.

Затем подключается нагрузка, например, лампочка на 24 В, и фиксируется время. Когда напряжение падает до 50%, лампочка выключается. Энергоемкость, измеряемая в ампер-часах (Ah), определяется путем умножения тока в цепи с подключенной нагрузкой на количество часов, затраченных на разрядку теста. Если это значение близко к номинальному, то батарея в порядке.

Напряжение

Напряжение батареи в норме.

Это можно сделать при выключенном двигателе. Напряжение батареи от 13,5 до 14 вольт является нормальным. Батарея с таким напряжением считается находящейся в хорошем состоянии.

Если измерительный прибор показывает более 14,2 В, аккумулятор заряжен не полностью. Генератор переменного тока в это время напряженно работает, чтобы обеспечить питание всех потребителей. Зимой аккумулятор замерзает и разряжается, поэтому тест может не показать правильные значения с первого раза.

Если вы проверяете при работающем двигателе и выключенных потребителях, а прибор показывает менее 13 вольт, генератор работает нестабильно, т.е. не может полностью зарядить аккумулятор.

Мультиметром

Для контроля состояния АКБ мультиметром понадобится на приборе выбрать режим измерения постоянного напряжения. При этом предел измерения потребуется ограничить 20 В или ближайшим значением, в зависимости от конкретной модели используемого мультиметра.

Для выполнения замера напряжения потребуется конец щупа с красным проводом присоединить к плюсовой, а с черным к минусовой клемме аккумулятора.

При замере на остановленном моторе установлены следующие нормы:

11.7 В – источник питания разряжен;
12.1-12.4 – уровень заряда соответствует 50%;
12.5-13.2 – заряд в норме.

Для замеров, проведенных на работающем двигателе, понадобится придерживаться следующих значений:

менее 13.4 В – напряжение снижено, батарее не хватает заряда, что обусловлено неисправностью генератора или окислением клемм;
13.5-14.2 – норма;
более 14.2 – высокое напряжение, что указывает на разрядку АКБ. Также указанные значения фиксируются после длительного простоя автомобиля. При этом замер потребуется повторить по истечению 10-15 минут работы двигателя. Если показания нормализовались, то все в порядке. В противном случае следует проверить электрическое оборудование машины. Без устранения неисправности велика вероятность закипания электролита.

Проверка АКБ под нагрузкой

Батарея под нагрузкой проверяется при её полном заряде. Согласно инструкции по пользованию нагрузочной вилкой, нужно подключить сопротивление в приборе. Далее, подключаем вилку аналогично подключению без нагрузки. При таком подключении с нагрузкой, возможно, искрение на контактах щупа, так как через контакты проходит большой ток.

Показания прибора снимаются через 5 секунд, и немедленно отсоединяется щуп.

Процент заряда АКБ под нагрузкой определяется следующим образом:

Напряжение больше 10,2 В. – заряд 100%;
Напряжение 9,6 В. – заряд 75%;
Напряжение 9,0 В. – заряд 50%;
Напряжение 8,4 В. – заряд 25%;
Напряжение менее 7,8 В. – заряд 0%.

Подводя итог всего вышесказанного, можно выделить 4 параметра нормальной работоспособности аккумулятора:

Без нагрузки напряжение, должно быть, не менее 12,7 В.;
Под нагрузкой – не менее 10,2 В.;
Уровень электролита – 10 – 15 мм.;
Плотность электролита – 1,27 г/см3.

Более точные значения можно посмотреть в видео из Интернета.

Помните, что любую неисправность легче предупредить, чем потом устранить.

Как проверить аккумулятор автомобиля мультиметром

Для проверки АКБ мультметром, нужно перевести последний в режим измерения постоянного напряжения и установить диапазон выше максимального значения напряжения для заряженной батареи. Далее надо подключить черный щуп на «минус», а красный на «плюс» аккумулятора и посмотреть показания, которые выдаст прибор.

Напряжение аккумулятора не должно быть ниже 12 вольт. Если напряжение ниже – значит АКБ разрядился более чем наполовину и нуждается в зарядке.

Проверка аккумулятора при работающем двигателе

Проводить проверку аккумулятора при работающем двигателе нужно выключив все энергопотребляющие приборы — печку, кондиционер, автомагнитолу, фары и т.д. Проверка производиться стандартно, как и описано выше.

Обозначение показаний мультиметра при работающем аккумуляторе представлены ниже в таблице.

Показание тестера, Вольт	Что это значит?
14.2	Повышенное напряжение. Как правило, указывает на то, что АКБ разряжен

Пониженное напряжение указывает на недозаряд АКБ. Вызвано это, как правило, неработающим/плохо работающим генератором или окисленными контактами.

Напряжение выше нормы скорее всего указывает на разряженный аккумулятор (это часто бывает при длительном простое транспорта, или в зимние периоды). Как правило, через 10-15 минут после подзарядки напряжение нормализуется. Если нет — проблема в электрооборудовании авто, что грозит вскипанием электролита.

Как проверить аккумулятор заряжен или нет при неработающем двигателе?

Во время проверки АКБ при заглушенном двигателе проверка мультиметром проводиться все тем же способом, как описывалось выше. Все потребители должны быть отключены.

Показания указаны в таблице.

Показание тестера, Вольт	Что это значит?
11.7	Аккумулятор практически полностью разряжен
12.1 – 12.4	АКБ заряжен примерно на половину
12.5 – 13.2	АКБ заряжен полностью

Способы проверки аккумулятора

Какие аккумуляторы есть на рынке? Свинцово-кислотные, литиевые и щелочные. Аккумуляторная кислотная батарея, или АКБ, чаще всего используется в авто- и мототехнике. Проверенные временем устройства долго держат заряд и хорошо переносят постоянные нагрузки. Недостатком свинцово-кислотных аккумуляторов является их уязвимость к холоду. Отрицательная температура в сочетании с низким зарядом аккумулятора влияют на плотность электролита внутри батареи. Чтобы не допустить замерзание и разрядку АКБ, необходимо знать как проверить аккумулятор автомобиля на работоспособность.

Существует несколько способов проверки состояния АКБ:

с помощью индикатора;
с использованием мультиметра;
нагрузочной вилкой;
зарядным устройством.

Как проверить напряжение на аккумуляторе

Сначала о буквах (сокращениях) на панели прибора. Постоянное напряжение маркируется как DCV, переменное – ACV. На недорогом устройстве при измерениях U и I нельзя путать (+) и (-). Если ошибка произошла, на экране перед цифрой появится (-). Как проверить напряжение аккумулятора мультиметром: на более качественных изделиях имеется специальная электронная защита от подобных казусов (даже если спутать DCV c ACV). Поэтому для получения данных достаточно перевести переключатель в положение V (вольты).

Цифры на панели обозначают максимум значения. Как измерить напряжение аккумулятора мультиметром точно? Если, например, вы предположительно тестируете АКБ на 12 В, то переключатель поставьте в положение 20 В. Если же не знаете, каким будет конечное значение, начинать стоит с большего предела. Далее:

Отсоедините минусовый провод от клеммы батареи, выждите несколько часов (например, ночь), прикоснитесь красным щупом тестера к (+) батареи, чёрным – к (-) (температура воздуха при этом должна составлять +18–20 градусов).
На заряженной АКБ при нормальной плотности электролита (1,27) прибор будет показывать U = 12,6–12,7 В, для гелевых аккумуляторов – 13 В.
Более низкие показания (до 12 В) говорят о том, что батарея частично разряжена.
Если на дисплее показания не доходят до 12 В, АКБ требуется восполнить энергию через ЗУ, питаемое от сети.

Как измерить напряжение автомобильного аккумулятора мультиметром под нагрузкой: пустите двигатель и прикоснитесь щупами прибора к клеммам аккумулятора. При отключённых потребителях U = 13,8–14,1 В (показания на разных марках автомобилей могут немного различаться). Затем включите наиболее мощные электрические устройства: дальний свет, отопитель (на максимум), обогреватели (сидений, руля, заднего стекла), мультимедиа. Показания тестера по сравнению с предыдущими должны незначительно измениться (на 0,1–0,2 В). Если это не так, следует проверить степень заряженности аккумулятора и генератор.

Проверка уровня электролита в аккумуляторе.

Следующим этапом, после проверки и устранения саморазряда автомобильного аккумулятора необходимо произвести проверку уровня электролита в нем. Конечно, это касается только обслуживаемых аккумуляторных батарей.

Проверка уровня электролита производится специальной стеклянной уровнемерной трубкой, при этом уровень электролита должен быть в пределах 10-12 мм над пластинами АКБ.

Уровнемерная трубка это обычная стеклянная трубка с нанесенными на нее делениями в миллиметрах. Для того, что бы замерить уровень электролита необходимо трубку поместить в заливное отверстие АКБ до соприкосновения с сеткой сепаратора, верхний конец трубки зажать пальцем и вытащить трубку. Верхний уровень электролита в уровнемерной трубке будет соответствовать уровню электролита в аккумуляторе.

В основном заниженный уровень является следствием «выкипания» электролита, в этом случае уровень электролита доводится доливкой дистиллированной воды.

Доливка в аккумулятор непосредственно электролита производится только в том случае, когда вы уверены, что понижение уровня произошло вследствие разливания электролита из батареи.

Перед тем как приступить к дальнейшей проверки аккумулятора необходимо оценить степень его заряженности и дальнейшую проверку аккумулятора производить после полной зарядки.

Определить степень заряженности можно двумя способами: либо измерить плотность электролита в аккумуляторе, либо измерить напряжение на аккумуляторе.

Как проверить аккумулятор ареометром и мерной трубкой

Электролит – это кровь любой аккумуляторной батареи. Поэтому чтобы проверить аккумулятор автомобиля на работоспособность, нужно обязательно измерить уровень и плотность электролита в нём.

Уровень электролита измеряется при помощи прозрачной стеклянной мерной трубки, а его плотность – специальным прибором, который называется ареометр. И уровень, и плотность электролита замеряются в каждой банке (отверстие для заливки электролита) аккумулятора отдельно.

Чтобы узнать уровень электролита в конкретной банке аккумуляторной батареи нужно опустить в неё мерную трубку, а после того как она упрется в сетку сепаратора, пальцем зажать её верхний конец (как на рисунке выше) и вытащить наружу. В нижнем конце трубки будет находиться электролит, уровень которого соответствует уровню электролита в банке аккумулятора.

Нормальным уровнем электролита в банках аккумулятора считается уровень, соответствующий 10-15 мм.

При пониженном уровне электролита в банке, следует долить дистиллированную воду. А если уровень повышен, то его нужно привести в соответствие с нормой.

Также обратите внимание на цвет электролита – он должен быть прозрачным. Его потемнение указывает на оплывание пластин аккумулятора, вызванное нарушением режима зарядки или попаданием внутрь каких-то посторонних примесей, и говорит о скорой потере батареей способности держать нагрузку

Плотность электролита также измеряется в каждой банке АКБ отдельно. При проверке аккумулятора автомобиля на работоспособность, по плотности электролита можно определить степень его разряда.

Чтобы проверить плотность аккумулятора ареометром необходимо патрубок прибора опустить до упора в открытую банку АКБ, после чего, при помощи груши в его верхней части, нужно втянуть внутрь такое количество электролита, чтобы поплавок всплыл. В результате, деления на поплавке внутри колбы ареометра укажут плотность электролита, находящегося в нём.

Подробнее о том, как проверить плотность аккумулятора ареометром, смотрите на видео в конце этой статьи.

В таблице ниже приведены нормы значений плотности электролита в автомобильных аккумуляторах, в зависимости от климатических зон эксплуатации автомобиля.

Климатические зоны (средняя месячная температура воздуха в январе)	Плотность электролита приведенная к 25 °С, г/см3
Заливаемого	В полностью заряженной батарее
Очень холодная зона(от -50 °С до -30 °С)	1,27	1,29
Холодная зона(от -30 °С до -15 °С)	1,26	1,28
Умеренная зона(от -15 °С до -4 °С)	1,24	1,26
Жаркая зона(от -15 °С до +4 °С)	1,22	1,24
Тёплая влажная зона(от +4 °С до +6 °С)	1,20	1,22

Понижение плотности электролита на 0,01 г/см3 от нормы соответствует его разряженности (потере ёмкости) примерно на 5-6%. Таким образом, если ареометр покажет, что замеряемая плотность электролита равна, к примеру, 1,22 г/см3, то это означает, что аккумулятор разряжен на 25-30%.

Возможные причины неисправности аккумулятора

После проведения тщательной проверки можно подвести итоги, почему аккумулятор работает неисправно:

Окисление пластин можно узнать по специфическому белому налет. Это покрытие не дает появиться полноценному заряду. Причины развития окисления: неисправность электропитания в автомобиле, низкая плотность электролита, эксплуатация аккумулятора при очень высокой температуре.
Короткое замыкание также может стать причиной нарушенной работы. При этом происходит увеличение плотности электролита внутри батареи без возможности устранения дефекта. Наиболее частой причиной становится осыпание активной массы или нарушение целостности свинцовой пластины.

Ещё одна причина, которая кроется в электролите, это отсутствие кипения жидкости. При этом выделяется большое количество газа, но исправной работы не наблюдается.

Далее, в зависимости от первопричины, может произойти электролиз воды или отсутствие заряда на батарее.

Проверяем остаточную ёмкость аккумулятора

Если вы заметили некоторые ухудшение параметров, то можно проверить остаточную ёмкость аккумулятора. Такие измерения позволяет произвести прибор Lancol Micro-200. Он вычисляет оценку изношенности батареи и выводит основные показатели на экран. На фото ниже:

Тестер работоспособности аккумулятора Lancol Micro-200

SOH — работоспособность аккумулятора в процентах от максимальной ёмкости.
SOC — заряд батареи.
R — внутреннее сопротивление АКБ.

Можно рассчитать остаточную ёмкость и самостоятельно воспользовавшись формулами.

Внутреннее сопротивление акумулятора указанное в паспорте

Допустим, есть АКБ с током холодной прокрутки 420 ампер, ёмкостью 60 ампер/часов и внутренним сопротивлением 4,2 мОм (0,0042 Ом). Данные по сопротивлению можно взять в паспорте на АКБ.

Для начала нужно рассчитать фактическое сопротивление. Перед началом замеряем напряжение на АКБ, к примеру оно составило – 12,69 вольт. Берём лампочку с фары мощностью 50 Вт и подключаем её к батарее через амперметр. Ток составил 3,65 ампер. Напряжение при подключённой лампочке – 12,5 В.

Подставляем значения в формулу: R (факт)=(12,69(напр. без нагр.) – 12,5 (под нагрузкой))/3.65 А (ток лампочки). Получаем R (факт) = 0,052 Ом.

Так как сопротивление также зависит от внешней температуры. При 25 градусах это 100%, а при минус 20, например, 40% от нормы. Нужно рассчитать эталонное сопротивление: Rэт = 0,0042*100 = 0,042 Ом.

Отсюда получаем C остат = 60*0,042/0,052 = 48,46 А/ч. Теперь посчитаем в процентах: 48,46/60*100%= 80%. Остаточная ёмкость аккумулятора — 80 процентов, что ещё неплохо.

Нагрузочной вилкой

Резистор подбирается на выдерживание определенной токовой нагрузки.

При проверке аккумулятора нагрузочной вилкой необходимо:

Не испытывать АКБ в холодном состоянии. Минимально допустимый температурный режим +15 градусов Цельсия. Рекомендуемый диапазон от 20 до 25 градусов выше нуля.
Устройство подключается к клеммам аккумуляторной батареи в следующей последовательности: черный провод к минусу, красный к плюсу аккумуляторной батареи.
Токовая нагрузка должна составлять от 100 до 200 Ампер, что соответствует режиму с крутящимся стартером.
Нагрузка прикладывается на время от пяти до шести секунд.

По результатам испытаний можно зафиксировать следующий уровень заряда АКБ:

100% – показания вольтметра более 10.2 В;
75 – 9.6;
50 – 9;
25 – 8.4;
0 – менее 7.8.

Если напряжение восстановилось, то все в порядке. Если нет, то скорее всего в одной из банок АКБ короткое замыкание.

Как проверить ампераж аккумулятора

Если вы в курсе, как измерить мультиметром напряжение аккумулятора машины, не стоит забывать и о токе. На первом этапе проверьте его утечку. Это достаточно важная процедура. Тестирование покажет, как сильно потребление тока на вашем автомобиле при заглушённом моторе и выключенном зажигании. Даже в этой ситуации энергия расходуется: например, для питания сигнализации (и не только). Конечно, в расчёт не берутся случаи, когда автовладелец, уходя домой, забыл выключить габаритные огни или магнитолу. Последняя, даже при отсутствии звука, потребляет немало энергии и способна за несколько дней очень сильно разрядить аккумуляторную батарею.

Алгоритм измерения тока утечки:

Вытащите ключ зажигания, откройте стёкла, закройте двери. При тестировании аккумулятор придётся периодически подключать к бортовой сети и отключать, что может вызвать реакцию центрального замка, поэтому необходимо обеспечить доступ внутрь машины.
Выключите все энергопотребители: не забудьте про лампы в багажнике и бардачке.
Откройте капот и от клеммы АКБ со знаком (-) отсоедините провод.
Переведите тестер в режим измерения силы тока с максимумом измерений 100 мА.
Подсоедините щупы прибора между минусовой клеммой батареи и снятым проводом. При этом к (-) батарее прикасайтесь чёрным щупом прибора.
Смотрите на дисплей: показания должны находиться в диапазоне 15–70 мА.

Несоответствие этим данным свидетельствует об утечке. Она может быть связана с неисправным электронным узлом или замыканием в проводке. Найти «виновный» потребитель можно путём поочередного вынимания предохранителей (внутри крышки нарисованы символы электрических узлов, за которые отвечает эта защита). Если при вынимании одного из предохранителей показания тестера стали «штатными», значит, «виновник» найден. В ситуации, когда найти причину данным способом не удалось, необходимо протестировать электропроводку. Игнорирование такой рекомендации опасно: это не только ведёт к постоянному разряду АКБ, но и чревато возгоранием.

Самостоятельная проверка аккумулятора

Чтобы проверить состояние автомобильной батареи, нужно знать технические характеристики прибора. Главные параметры аккумулятора – номинальная емкость, измеряемая в Ампер/час, пусковой ток (Ампер), плотность выдаваемой энергии, скорость саморазряда.

Диагностика по индикатору

Работоспособность прибора отражает расположенный на крышке многих моделей АКБ индикатор плотности и уровня электролита. Зеленый цвет означает 100-процентный заряд агрегата и оптимальный уровень рабочего вещества, а белая или серая индикация указывают на дефицит заряда и электролита.

Визуальный осмотр

Плохо закрепленный аппарат с хрупким пластиковым корпусом может получить механические повреждения в виде трещин, выдающих себя потеками электролита. На моноблоке собирается конденсат, оседает пыль. Вкупе с окисленными клеммами загрязнения приводят к быстрому саморазряду батареи.

Визуальный осмотр

Зачищайте клеммы наждачной бумагой или надфилем, а потеки раствора соляной кислоты смывайте содой, разведенной в воде.

Проверка уровня электролита в АКБ

Процедура предусмотрена только для обслуживаемых моделей:

Опустите мерную стеклянную трубку в заливное отверстие до сепараторной сетки.
Зажмите пальцем верхний край трубки и извлеките приспособление.

Деления на стенке измерителя укажут на уровень электролита.

Проверка плотности электролита в АКБ

Простейший прибор для измерения плотности – ареометр, состоящий из колбы с поплавком, груши и заборного носика. Опустите последний в заливное отверстие. Сжав и отпустив грушу, наберите в колбу электролит: поплавок должен свободно болтаться, не касаясь стен сосуда. Уровень плотности вы увидите на шкале ареометра.

Представление о полученном результате дает следующая таблица:

Сравнительная таблица

Как проверить аккумулятор нагрузочной вилкой

Нагрузочная вилка состоит из вольтметра, к которому параллельно подключено нагрузочное сопротивление. Электрический измерительный прибор присоедините красным проводом к «плюсу» батареи, черным – к «минусу». Созданная нагрузка силой тока до 200 ампер в течение 5-6 секунд сымитирует включенный стартер.

Теперь измерьте напряжение АКБ вольтметром: если батарея полностью заряжена, то показатель не опустится ниже 10,2 В.

Соотношение показаний вольтметра и процента заряженности аккумулятора в таблице:

Соотношение показаний вольтметра и процента заряженности аккумулятора

Диагностика автомобильной батареи зарядным устройством

Подключенное к клеммам аккумулятора ЗУ (зарядное устройство) работает как вольтметр. По показанию напряжения судят о степени заряженности автобатареи. Нормативный параметр составляет 12 В.

Проверка аккумулятора тестером холодной прокрутки

Введите в тестер величину пускового тока стартера вашего автомобиля, затем измерьте напряжение АКБ. На экране приспособления появятся оба показателя, по которым вы будете судить об исправности батареи.

Признаки неисправности аккумулятора

О том, что у вас сел или сломался аккумулятор, могут свидетельствовать некоторые признаки, среди которых:

двигатель стал заводиться очень вяло (стартер плохо крутит). Как правило, это говорит о низком заряде аккумулятора, которого не хватает для поджигания топливной смеси, так как искра достаточно слабая;
заряда аккумулятора надолго не хватает. Чаще всего с такой проблемой автомобилисты сталкиваются в зимнее время, когда полностью заряженной АКБ хватает только на несколько запусков двигателя. О быстром снижении заряда аккумуляторной батареи зачастую свидетельствует недостаточный уровень электролита.

Машина плохо заводится – признак неисправности АКБ

Игнорировать эти признаки нельзя, так как выйти из строя аккумулятор может в самое неподходящее время, например, где-то далеко за городом. Поэтому при первых признаках неисправной работы АКБ нужно немедленно проводить диагностику.

Как проверить уровень заряда батареи в процессе зарядки?

Многие из новейших зарядных устройств оборудованы дополнительными индикаторами, позволяющими безошибочно определить степень зарядки АКБ в процессе протекания самого зарядного процесса. Некоторые из наиболее усовершенствованных устройств имеют дисплей, где высвечивается текущее значение напряжения, которого успела достичь батарея на данный момент.

Итак, как узнать, что аккумулятор зарядился и процесс пора завершать?

Если ЗУ снабжено индикатором, то при достижении полного заряда батареи он обычно загорается зелёным цветом. При наличии дисплея на заряднике можно посмотреть величину напряжения АКБ: его значение в диапазоне от 12,6 В до 12,9 В свидетельствует о том, что ёмкость батареи восстановлена в полном объёме. Кроме того, всегда можно воспользоваться мультиметром, замерив напряжение на клеммах аккумулятора с его помощью, если для зарядки используется самое простое, не оснащённое дополнительным функционалом зарядное устройство.

Как видим, вариантов, чтобы определить, зарядился ли аккумулятор автомобиля, множество. Каким из них воспользоваться, решайте сами. Во многом это будет определяться выбранным ЗУ, с помощью которого осуществляется зарядка АКБ.

Проверяем остаточную ёмкость аккумулятора

Тестер работоспособности аккумулятора Lancol Micro-200

SOH — работоспособность аккумулятора в процентах от максимальной ёмкости.
SOC — заряд батареи.
R — внутреннее сопротивление АКБ.

Можно рассчитать остаточную ёмкость и самостоятельно воспользовавшись формулами.

Внутреннее сопротивление акумулятора указанное в паспорте

Возможно ли проверить работоспособность без специальных приборов

Как проверить исправность аккумулятора автомобиля, если под рукой вообще нет никаких приборов? К сожалению, чудес не бывает, и оценить состояние «батарейки» голыми руками при помощи бубна и варёного яйца не удастся.

Бубен тут не поможет

Единственный, более-менее реальный метод — попытаться запустить двигатель. Если стартер крутит бодро — всё отлично. Если с трудом — проблема. Вот такая точность в пол-лаптя, а эту проверку даже проверкой назвать сложно. Чего его проверять, если заводится? Сел и поехал. Можно, конечно, включить фары при заглушённом двигателе, посмотреть, как ярко светят, не тускнеют ли через пяток минут. Потускнели. Проблема. Причём после нашей «проверки» ещё и проблема завестись. Но опять-таки никакой точности. Яркость оцениваем на глаз, да ещё и при дневном свете. Ну и последний вариант — спросить у бортового компьютера. Если он достаточно умный, то ответит. Не особо умён – на нет и суда нет.

Вот мы и выяснили, как проверить состояние аккумуляторной батареи при помощи тестера, пары лампочек и нагрузочной вилки. Ничего сложного, с такой задачей справится любой автолюбитель.
