Распиновка батареи ноутбука

Замена аккумулятора

У некоторых ноутбуков второй аккумулятор идет в комплекте, так что замена заключается только в физической перестановке источника питания. Если же второй батареи нет, придется её покупать

Чтобы сделать правильный выбор, нужно обращать внимание на следующие параметры:

• Производитель, модель и парт номер – найти эти сведения можно на самом аккумуляторе или в свойствах системы. Данные новой батареи должны быть идентичными для полной совместимости оборудования.
• Напряжение (измеряется в вольтах) нового аккумулятора ноутбука должно совпадать с напряжением старой батареи или незначительно отличаться от него. Например, если старая батарея имела напряжение 10,8 V, то новая должна быть тоже 10,8 или 11,1, но не 14.4. Расхождение не должно превышать 0.5 Вольт.

Самый логичный способ правильно подобрать аккумулятор – взять с собой старый источник питания ноутбука и приобрести в магазине точно такой же. Но если идентичной батареи нет, то приходится выбирать универсальный аккумулятор без бренда с подходящими характеристиками. Замена источника питания производится предельно просто и занимает примерно минуту.

1. Освободите от упаковки новый аккумулятор, убедитесь, что у него чистые контакты, при необходимости протрите их.
2. Закройте ноутбук и переверните его дном вверх на твердую широкую поверхность – подойдет обычный стол.
3. Отодвиньте защелки, чтобы извлечь аккумулятор. На некоторых ноутбуках нужно переместить одну защелку в сторону, затем отвести и удерживать другую, одновременно вытаскивая батарею.
4. Установите в отсек ноутбука новый аккумулятор. Он должен плавно вкатиться в пазы, издав характерный щелчок.
5. Подключите зарядное устройство к ноутбуку и полностью зарядите батарею.

Ради интереса проверьте после зарядки состояние батареи, используя команду «powercfg.exe -energy -output d:Nout.html». Значение расчетной емкости и последней максимальной зарядки должны быть одинаковым или близким. При бережном отношении на ближайшую пару лет о замене аккумулятора можно забыть. Главное не забывать проводить периодически калибровку батареи, чтобы ноутбук не уходил в спящий режим раньше положенного, неверно понимая показания уровня заряда.

Охлаждение температуры компьютера

Если батарея ноутбука стала быстро разряжаться, можно попробовать дополнительно охладить компьютер.

Многие батареи для ноутбуков сегодня оснащены литиево-ионными элементами, которые должны оставаться прохладными, тогда батарея будет работать дольше. Если эта деталь показывает явные признаки замедления, потому что она стала слишком горячей, нужно немедленно отключить компьютер и охладить его.

Когда горячий режим работы — обыденное явление для ПК, то нужно приобрести охлаждающую подставку для компьютера. Она стоит в 5 раз меньше, чем новый аккумулятор, и не позволит ноутбуку быстро потерять элемент автономного питания.

Как определить с защитой от перезаряда аккумулятор или нет

Как правильно заряжать li-ion аккумуляторы и разберемся с аббревиатурами PCB, BMS и PCM, PCB

РСВ

В данном виде аккумуляторов нельзя допускать глубокой разрядки и перезаряда. Так как для них это опасно и из-за несоблюдения этих факторов они могут намного быстрее выйти из строя.

Именно поэтому, для контроля за состоянием батареи, некоторые производители встраивают в нее PCB модуль. Его задача как раз-таки не допустить глубокой разрядки или, наоборот, перезаряда.

Поэтому перед покупкой аккумулятора важно выяснить, оснащен он модулем PCB или нет. Потому что если данный элемент отсутствует, вам придется следить за состоянием батареи самостоятельно

PCM

Модуль PCM работает несколько по-иному. Во-первых, он встраивается не в элемент, а в устройство.  К примеру, в смартфон.  То есть, если плата PCB следит только за уровнем зарядки, то PCM занимается полностью управлением процесса – обеспечивает ток, контролирует температуру и напряжение.

По факту выступает узлом, который называется контроллером зарядки и который ее отключает, когда прибор зарядился. Либо делает это принудительно, если возникли проблемы с напряжением или другие неисправности.

Блок BMS

Его можно найти в аккумуляторах, составленных из батарей, включенных последовательно.  Например, так устроены АКБ любого ноутбука. Как правило, при эксплуатации аккумуляторы теряют ёмкость по-разному. Один элемент всегда разряжается быстрее, чем другой. В результате один блок может быть полностью разряжен, тогда как остальные «тянут» и благодаря этому напряжение в целом  будет в норме.  И как раз задача модуля BMS – контролировать состояние каждого элемента и не допустить, чтобы напряжение в какой-то части стало критическим. Именно поэтому BMS часто называют балансиром.

Как устранить ошибку

Отключение функции

Если причиной ошибки стало изнашивание, тогда можно приобрести новую батареи, использовать ноут только от сети или же попытаться починить элемент.

Если предупреждение выскакивает вследствие системных неполадок, их можно исправить:

Как заменить батарею в ноутбуке (как правильно выбрать новый аккумулятор)

1. В меню «Пуск» находим «Диспетчер устройств».
2. В открывшемся окне кликаем на раздел, посвященный батарее.
3. Далее, вы увидите список источников питания.
4. Нажимаем на «Батарея с ACPI-совместимым управлением» правой клавишей и в контекстном меню отключаем службу и перезагружаем ноутбук.

После включения ошибка должна быть устранена. Если это не поможет, то в контекстном меню вместо отключения удаляем источник. Перезагружаем ноутбук: драйвер обновится, и предупреждение больше не будет выскакивать.

Есть и второй способ. Он заключается в калибровке. Калибровка – это полная зарядка аккумулятора, затем полная разрядка и еще один цикл подпитки.

Весь процесс состоит из нескольких этапов:

1. В «Панели управления» находим «Электропитание», заходим туда и создаем новый план электропитания.
2. Вводим название плана, идем дальше, и на каждом последующем пункте выбираем вариант «Никогда». Это делается для того, чтобы в устройства не отключался экран, гаджет не «засыпал», тем самым, быстрее разряжался.
3. Нажимаем «Создать», и наш новый план претворяется в жизнь.
4. Активируем режим и используем ноут так, чтоб он поскорее разрядился.
5. Шнур розетки нужно подключить сразу же после того, как сядет аккумулятор, чтобы преждевременно не испортить элемент.
6. Заряжаем батарею полностью. Процесс калибровки завершен.

5 секретов батарей для ноутбуков

Знание этих секретов качественных батареи для ноутбуков могут сэкономить потребителям нервы и деньги при ремонте аккумулятора ноутбука своими руками.

Важен правильный выбор производителя батареи. Есть много производителей ноутбуков, которые рекламируют чрезвычайно низкие цены на ноутбуки для замены ноутбуков через интернет, Amazon и Ebay. Многие из этих компаний с низкой ценовой палитикой основаны за рубежом и не подчиняются требованиям безопасности и стандартам производства, чтобы обеспечить более низкие стоимости. Когда потребитель оценивает потенциальных поставщиков для замены, нужно иметь возможность связаться с представителем производителя товара, а не с продавцом. Эта информация тщательно скрывается от потребителей через различные трюки, например, предоставляя ему только адрес электронной почты.

Не стоит платить дополнительно за брендинг и маркировку в ноутбуках, перед тем, как ремонтировать аккумулятор ноутбука своими руками. Даже батареи для ноутбуков ведущих брендов изготавливаются с использованием компонентов от третьих сторон. По правде говоря, большинство деталей для ноутбуков фирменных марок изготавливаются с использованием различных компонентов других компаний.

Аккумуляторы для ноутбуков определяют производительность батареи. Они состоят из трех основных компонентов:

1. Аккумуляторные батареи.
2. Печатная плата.
3. Корпус аккумуляторной батареи.

Характеристики качества и безопасности в каждой из этих частей будут определять общее качество, срок службы и производительность аккумуляторной батареи для замены. Аккумуляторы для ноутбуков — самый дорогой компонент в батареях. Ячейки классифицируются по классам и попадают в категории A, B или C. Аккумулятор класса A известного производителя (например, Samsung или LG), как правило, работает дольше и имеет более высокую производительность, чем аккумуляторная батарея класса B.

Ожидаемая продолжительность жизни батареи. Высококачественные компоненты приводят к более продолжительным нагрузкам. Ожидаемая продолжительность жизни для любой батареи ноутбука может варьироваться в зависимости от использования. В общем, аккумулятор для ноутбука обеспечит от 400 до 800 жизненных циклов, в зависимости от использования и качества батареи. Низкое качество или плохо изготовленные батареи обеспечивают меньшее количество циклов и более короткий общий срок службы:

• Батареи наивысшего качества (ячейки класса A) — 12-18 месяцев.
• Батареи среднего качества (ячейки класса B) — 10-15 месяцев.
• Батареи низкого качества (ячейки класса C) — 5-10 месяцев.

Гарантийное покрытие для ноутбуков

Поскольку большинство батареек выходит из строя в течение первых нескольких месяцев, важно, чтобы покупатель был защищен гарантией в течение как минимум одного года после покупки. Поэтому он должен всегда проверять документы на батарею

Стоимость аккумуляторов: какова экономия при разборке аккумулятора

Попробуем разобраться, какова будет стоимость подобных элементов питания, если их приобретать отдельно. Приведу пару примеров с техническими характеристиками, цена которых будет указана по состоянию на июль 2019 года.

Марка	Типоразмер	Количество в упаковке (шт)	Ёмкость (мА·ч)
GP Rechargeable 1300 Series	АА	2	130

Вот такие аккумуляторы на 1300 мА·ч можно приобрести в магазинах ФОТО: citilink.ru

Но такая ёмкость никак не может устроить пользователя, который планирует заряжать смартфон, а не допотопный телефон с монохромным дисплеем. Это значит, что нужно приобретать более мощные аккумуляторные батареи, способные вытянуть хотя бы один полный цикл зарядки, «накормив» гаджет до 100%. Естественно, что и стоимость подобных батарей будет выше.

Марка	Типоразмер	Количество в упаковке (шт)	Ёмкость (мА·ч)
GP LR6	АА	4	2500

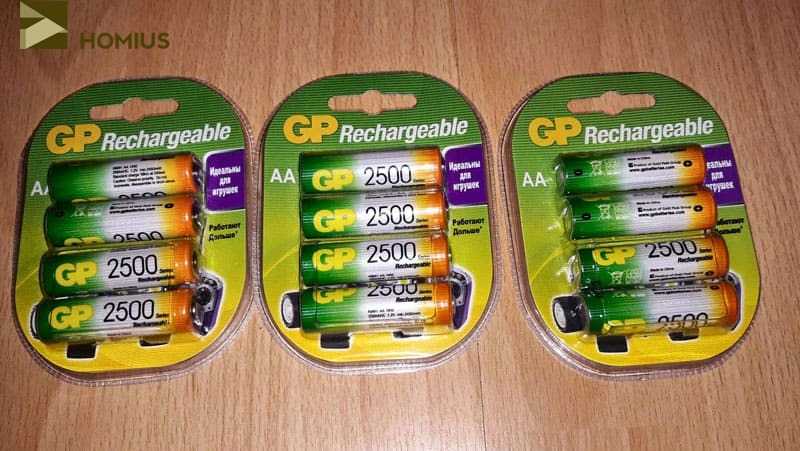

Более ёмкостные аккумуляторы, способные зарядить смартфон ФОТО: onlinetrade.ru

Эти изображения были мною взяты из сети интернет, чтобы читателям было более понятно, как выглядят элементы питания. В общем, на реанимацию всех элементов питания (на циклование) ушло около двух суток, но это время не было потрачено впустую.

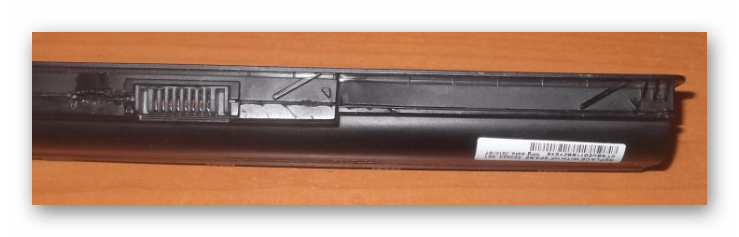

Как разобрать аккумулятор?

Чтобы провести ремонт, прежде всего, нужно добраться до элементов питания, разобрав корпус аккумулятора. Большинство производителей делают корпус неразборным, он состоит из двух элементов, соединенных между собой при помощи клея. Наиболее просто ответить на вопрос, как разобрать аккумулятор ноутбука Samsung: некоторые современные модели имеют корпус на защелках: это позволяет легко открыть его и вынуть аккумуляторный блок.

Как аккуратно разобрать аккумулятор ноутбука? Для этой работы используется острый инструмент, например, макетный нож или скальпель: с его помощью осторожно разрушается слой клея, после чего нужно разделить половинки корпуса

Это тонкая работа, требующая осторожности: разделяя части корпуса, важно не повредить элементы питания и сам контроллер, восстановить который будет невозможно. Перед тем, как разобрать аккумулятор ноутбука Acer Aspire или другой марки, батарею нужно полностью разрядить

Аккумуляторы каждого производителя имеют свои особенности, которые нужно учитывать при проведении ремонта:

Как разобрать аккумулятор ноутбука Asus? Большинство моделей аккумуляторов имеют стандартное соединение при помощи клея, что заставляет проводить разборку с особой осторожностью. Дополнительные трудности создает размещение аккумулятора: у многих моделей он помещен не в отдельный отсек, а в основной корпус.
Как разобрать аккумулятор ноутбука HР? Практически все модели батарей изначально неразборные, поэтому их приходится аккуратно разделять острым инструментом и после ремонта скреплять при помощи клея

Работа требует большой осторожности.
Как разобрать аккумулятор ноутбука Acer? Корпус аккумуляторных батарей изготовлен из мягкого пластика, раскрыть его и не сломать достаточно трудно. Такая работа требует большой практики, проводить ее самостоятельно стоит только при наличии навыка работы с инструментами. Аналогичным образом решается вопрос, как разобрать аккумулятор ноутбука Dell, работы проводятся по тому же принципу.
Как разобрать аккумулятор ноутбука Toshiba? Поскольку корпус батареи также изготовлен из мягкого пластика. Специалисты советуют «похрустеть» аккумулятором, слегка изгибая его из стороны в сторону. Это позволит проще разделить половинки, сделать это можно при помощи обычной пластиковой карточки.

В любом случае риск самостоятельного ремонта должен быть оправдан: разбирать рекомендуется батареи только старых ноутбуков, для которых сложно найти оригинальные комплектующие, или они стоят слишком дорого. Ремонт с заменой элементов питания даст только временный результат, полностью восстановить время автономной работы ноутбука поможет только полная замена батареи на новую.

Стационарные компьютеры, которые имели невероятно широкое распространение в свое время, постепенно начинают все больше и больше отступать на второй план, а современные люди все чаще и чаще используют специализированные портативные устройства, такие как нетбуки и ноутбуки. Однако, учитывая постоянное передвижение и условия применения такого оборудования, в нем достаточно часто ломаются различные комплектующие, и в частности приходится делать ремонт аккумулятора ноутбука своими руками.

Особенности снятия батареи с популярных ноутбуков

В зависимости от модели лэптопа работы по демонтажу аккумулятора могут существенно отличаться. Далее будет рассмотрена последовательность проведения такой операции для наиболее известных марок ноутбуков.

Acer. Достать аккумулятор из лэптопа Acer достаточно просто. Если все подготовительные работы были выполнены как сказано выше, ноутбук достаточно перевернуть, перевести специальную защелку из закрытого положения в открытое. Удерживая фиксатор в таком состоянии сдвинуть слегка батарею и потянуть её на себя.

Apple. Для извлечения аккумулятора из мобильного компьютера Apple понадобится отвёртка в форме пятиконечной биты. Этим инструментом следует открутить 10 винтиков на задней крышке устройства. Затем следует аккуратно удалить крышку, после чего тонким пластмассовым инструментом извлечь коннектор аккумулятора из посадочного места.

На следующем этапе удаляется защитная плёнка, под которой находится крепёж батареи. Отвёрткой удаляются шурупы, удерживающие раму, после чего она отодвигается и аккумулятор вынимается из устройства.

Asus. Перевернув лэптоп этой марки необходимо найти прямоугольную область, которая и будет являться батареей. Для того чтобы вытащить её понадобиться определить какой тип крепления используются для фиксации элемента питания. В ноутбуках Asus аккумулятор может удерживаться с помощью винтиков или защёлки.

Поэтому если не обнаружен рычаг, управляющий механизмом отключения, то необходимо «вооружиться» отвёрткой и открутить шурупы удерживающие аккумулятор. Затем следует аккуратно поддеть корпус батареи и извлечь её.  При наличии защёлки достаточно будет нажать на неё и вынуть АКБ из корпуса мобильного компьютера.

Dell. Удаление аккумулятора в ноутбуках этой фирмы осуществляется очень легко. Достаточно отодвинуть крышку на задней панели, чтобы полностью извлечь источник питания из посадочного места.

HP. Батарея лэптопа HP снимается одновременным перемещением защёлок, которые не трудно обнаружить, если перевернуть устройство.

Huawei. Для того чтобы извлечь аккумулятор из цифровой техники этой фирмы потребуется снять заднюю крышку устройства. В большинстве моделей эта деталь удерживается с помощью нескольких шурупов, которые не составит труда удалить небольшой крестовой отвёрткой.

Lenovo. На большей части ноутбуков Lenovo батарея зафиксирована шурупами. Как правило, используется 5 шт. метизов, которые несложно обнаружить, если перевернуть ноутбук. После извлечения шурупов достаточно аккуратно поддеть батарею, чтобы её снять. Намного сложнее извлечь элемент питания из модели ноутбука Lenovo Z500. Для того чтобы добраться до аккумулятора потребуется полностью разбирать лэптоп.

Операция выполняется в такой последовательности:

• Перевернуть ноутбук.
• Открутить шурупы, в том числе находящиеся под ножками.
• Аккуратно, чтобы не повредить шлейф, снять клавиатуру ноутбука.
• Удалить DVD-привод.
• Открутить ещё 3 винта, доступ к которым был открыт после удаления клавиатуры и привода.
• Снять нижнюю крышку.

Теперь будет полностью открыт доступ к батарее ноутбука. Сборку лэптопа следует проводить в обратном порядке.

MSI. Чтобы вытащить аккумулятор ноутбука MSI необходимо:

• Перевернуть лэптоп.
• Открутить 7 винтов.
• Потянуть нижнюю часть за корпуса.
• Открутить винты удерживающие вентилятор, снять провода кулера и удалить его.
• Отключить кабель SATA и удалить жёсткий диск.
• Отсоединить кабель динамиков.
• Отсоединить кабель батареи.
• Удалить 13 винтов удерживающих элемент питания.
• Используя любой неметаллический плоский предмет извлечь батарею из посадочного места.

Сборка ноутбука производится в обратной последовательности.

Packard Bell. Батареи этой марки ноутбуков, как правило, удерживаются с помощью 2 фиксаторов. Один разблокирует механизм, другой – позволяет извлечь аккумулятор из корпуса.

Samsung. Как правило, в ноутбуках Samsung извлечение батареи осуществляется с помощью 2 защёлок, которые следует активировать одновременно, после чего поддеть батарею любым неметаллическим предметом.

Xiaomi. Батареи на ноутбуках Xiaomi снимаются только после удаления нижней крышки, которая также удерживается с помощью нескольких винтиков. Внутри корпуса аккумулятор также зафиксирован с помощью 3 шурупов, после удаления которых, элемент питания можно легко вынуть из корпуса.

Признаки неисправности батарейки

Истощение заряда приводит к последствиям:

1. Windows выводит сообщение типа «CMOS Battery Low».
2. Обнуляются все пользовательские настройки, в т.ч. дата и время. Последнее влечет за собой сбои в работе антивирусов и прочего ПО с ограниченным сроком действия лицензии («слетают» ключи), появление в браузере сообщений об отсутствии сертификатов сайтов, прекращение автоматического обновления операционной системы и других программ.
3. Многие ноутбуки не включаются или зависают при появлении логотипа Windows.

Эксплуатация ПК с разряженной батарейкой иногда приводит к нарушениям в BIOS.

Настройте Anti-Theft Tools

Далее в контрольном списке того, что делать с новым ноутбуком, стоит защита от кражи. Если кто-то украл ваш компьютер, вы потеряете не только ваше устройство, но и, возможно, все данные на нем. Примите меры, чтобы восстановить его, если это возможно.

В Windows 10 имеется встроенная функция «Найти мое устройство», расположенная в меню «Настройки > Обновление и безопасность > Найти мое устройство

. Для аналогичной функции в macOS перейдите вСистемные настройки > Apple ID и выберитеiCloud на боковой панели. Здесь убедитесь, что у вас включенFind My Mac .

Для другого варианта (который также работает с машинами Linux), проверьте Prey

. Он позволяет вам отслеживать до трех устройств на бесплатном плане.

Как заменить

Замена батарейки зависит напрямую от модели и строения материнской платы. Пользователю понадобится выполнить полный демонтаж ноутбука.

Для замены нужны:

• отвертка;
• паяльная машина (в случае припаянного элемента питания);
• новая батарейка;
• изолента (при пайке комплектующих).

Пошаговая инструкция по замене CMOS в ноутбуке Acer:

1. Выключите устройство и положите обратной стороной на удобную твердую поверхность.
2. Выполните демонтаж аккумулятора. При необходимости открутите болты.
3. Уберите болты по центру задней крышки – их всего 4-6.
4. Снимите заднюю крышу и отложите пока в сторону.
5. Внизу находится батарейка. При помощи отвертки подденьте элемент питания, чтобы его снять.
6. Замените CMOS, а затем соберите обратно устройство.
7. Включите Windows, а затем проверьте настройки даты и времени.

Другие производители ноутбуков более качественно защищают CMOS при помощи пленок и резиновых чехлов, что не позволяет выполнить демонтаж одной отверткой.

Руководство по замене CMOS в ноутбуке Asus:

1. Выключите аппарат. Положите устройство обратной стороной на твердую поверхность. Снимите аккумулятор (он находится по центре в самом верху).
2. Открутите болты на задней крышке и по ее краям. Снимите крышку, а затем поверните аппарат, чтобы демонтировать клавиатурную панель.
3. Открутите остальные болты, не переворачивая устройство. CMOS располагается справа вверху. Отключите коннектор – он красно-белый, витая пара.
4. Выньте батарейку из чехла. При необходимости разрежьте его.
5. Вставьте новую CMOS. Включите паяльное устройство и выполните монтаж батарейки в чехол.
6. Обмотайте чехол изолентой, подключите коннектор к материнской плате. Соберите ноутбук.
7. Включите устройство и проверьте работоспособность системы.

Поменять батарейку БИОС достаточно сложно, если она имеет защитные чехлы, поскольку требуются специальные знания и навыки в работе с паяльной машиной. В случае неправильной установки CMOS, ноутбук может не запуститься.

Существуют также варианты креплений батареек без коннекторов. То есть элементы питания держатся на припаянных проводах. Единственный способ замены – это удаление витой пары с последующей пайкой проводов.

Подобные вариации креплений имеются у ноутбуков HP. Для замены понадобится купить слот для батареек от стационарных компьютеров. Также нужно приобрести защиту для витой пары – кембрик.

Пошаговое руководство по замене CMOS в ноутбуке HP:

1. Выключите аппарат и положите обратной стороной на твердую поверхность.
2. Демонтируйте аккумулятор, предварительно переключив фиксаторы.
3. Открутите болты задней крышки – по углам и по центру панели. Выполните демонтаж крышки. Снимите систему охлаждения платы.
4. Батарейка находится слева вверху. Отрежьте чехол вместе с CMOS. Он больше не понадобится.
5. Снимите защиту проводов и очистите витую пару при помощи паяльной машины. Для удобства можно их разделить. Провода должны быть оголены не более чем на 3-4 см.
6. Наденьте кембрик на каждый провод. Соедините полученную конструкцию со слотом для CMOS от стационарного компьютера.
7. Вставьте новую CMOS в слот. Используйте изоленту для создания защитной оболочки или воспользуйтесь старым чехлом.
8. Зафиксируйте конструкцию CMOS при помощи изоленты, чтобы она не болталась, а также не соприкасалась с тепловыми элементами.
9. Соберите ноутбук, а затем протестируйте работоспособность элемента питания.

Заменить элемент питания BIOS можно за 15-30 минут. Основная проблема заключается в сложности демонтажа устройства, поэтому без специальных инструментов приступать к самостоятельному ремонту не рекомендуется.

Для многих компьютерных пользователей становится полной неожиданностью необходимость периодически менять батарейку, располагающуюся у микросхемы BIOS. Рассмотрим, есть ли батарейка биоса в ноутбуке и если да, то как ее менять.

Сборка аккумулятора

После полной разборки литий-ионную батарею ноутбука можно собрать обратно, но возможно это только при условии сохранения целостности корпуса. В противном случае возможная ситуация, при которой батарея будет недостаточно плотно закреплена в соответствующем гнезде на ноутбуке.

Кроме того, в изначальном состоянии также должна быть внутренняя плата, дорожка с контактами, а также соединения между литий-ионными ячейками. Проверять работоспособность аккумулятора после открытия лучше всего с помощью вольтметра и лишь при полной уверенности в надежности, что его можно использовать на лэптопе.

Сборка аккумулятора

И заключительный этап — соединение всех составных аккумулятора, склейка его корпуса, после чего вы будете должны установить батарею на место. Стоит отметить, что если пластиковый корпус был сильно поврежден во время открытия, то батарея станет неустойчива, нельзя будет изменять положение ноутбука и поднимать. Есть возможность, что батарея вообще не встанет на место, поэтому обязательно пробуйте на неработающих частях перед вскрытием!

Не повредите внутреннюю плату и дорожку с контактами, иначе соприкосновение будет неплотным, а значит и заряд неполным или медленным.

Проверьте работу аккумулятора и поступаемое напряжение с помощью стабилизатора перед установкой на место, либо с помощью специальной программы после нее.

Ремонт аккумулятора ноутбука Hp своими руками

Батареи для ноутбука состоят из литиевых элементов, которые называются ячейками 18650. Они не вечны и имеют срок службы около 2 лет. Если ноутбук заряжен полностью, но зарядка не длится даже полчаса — это означает, что ячейки внутри батареи мертвы.

Имея в запасе старый аккумулятор для ноутбука, некоторые провода и инструменты, такие как резак для проволоки и изоленту, можно начать восстановление аккумулятора ноутбука самостоятельно:

• Открыть старую батарею и вынуть 6 ячеек, которые находятся в параллельном соединении 2 х 2.
• Проверить напряжение мультиметром своей родной батареи. Как правило, напряжение менее 3,6 вольта у аккумуляторов, говорит о том, что они нуждаются в срочной замене.
• Используя один провод, подключите все ячейки в последовательном соединении. Схема должна обеспечить около 12 вольт.
• Открыть оригинальный блок, удалить неисправные ячейки и, сохраняя схему, заменить их рабочими ячейками.
• Собирать цепь на родной батареи. Аккумуляторный блок также будет иметь 4 провода — 1 отрицательный и 3 положительные (один присоединяется к концу и два между батарейным блоком).
• Проверить мультиметром цепь перед закрытием блока.
• Закройте корпус батареи, вставьте в ПК и начните зарядку.

Когда требуется восстановление аккумулятора ноутбука?

Прежде чем рассказать о том, как восстановить аккумулятор ноутбука, нужно разобраться, в каких случаях требуется восстановление. Сразу отметим, что в статье речь идёт об аккумуляторных батареях с литиевыми элементами. Такие АКБ устанавливаются практически во всех современных ноутбуках. ]литиевых аккумуляторов заявляют о том, что их срок службы составляет примерно 400─500 циклов зарядки-разрядки. По времени это составляет примерно 3─4 года. Хотя может быть и 2 года. Это зависит от интенсивности эксплуатации вашего лэптопа.

После того как ресурс по циклам заряд-разряд для аккумуляторной батареи выработан, её ёмкость снижается в 2 раза. К этому моменту время автономной работы ноутбука уменьшается до 1 часа. Сейчас есть два основных типа батарей: литий─ионные и литий─полимерные. Об особенностях этих аккумуляторов можете прочитать в статьях по ссылкам.

Итак, когда требуется восстановление аккумулятора лэптопа:

• аккумуляторные элементы (банки) исчерпали свой ресурс. Может возникнуть ситуация, когда не работают отдельные банки. При этом управляющий контроллер исправен. В этом случае производится замена неисправных элементов (или всех сразу). Такая процедура носит название «перепаковки» аккумулятора;
• аккумуляторные элементы претерпели глубокий разряд. В этой ситуации банки исправны, но контроллер батареи блокирует их зарядку из-за низкого напряжения. Он «думает», что элементы неисправны и отключает их. В этом случае восстановление батареи ноутбука своими руками сводится к балансировке банок. Это делается с помощью зарядного устройства с функцией балансировки. Если балансировка не даёт результата, тогда нужно провести заряд каждой литиевой банки по отдельности;
• сломался контроллер. Что именно вышло из строя на контроллере, трудно диагностировать в домашних условиях. Если делать восстановление аккумулятора своими руками, то придётся заменить его на новый.

На изображении ниже можно посмотреть устройство аккумулятора ноутбука внутри:

Аккумуляторная батарея лэптопа внутри

Дополнительно можете прочитать материал, из-за чего не заряжается аккумулятор ноутбука.

Стоит ли заменять ячейки в аккумуляторе

Основным стимулом менять аккумуляторы в батарее является экономическая составляющая этого процесса. Стоимость новой батареи довольно велика, а приобрести качественные недорогие аккумуляторы можно на Aliexpress или на аналогичных площадках. Кроме этого элементы типа 18650 в хорошем состоянии можно купить на вторичном рынке, что также позволит сэкономить немалые деньги.

Обращаться в сервисный центр для замены литиевых батарей не всегда нецелесообразно, стоимость работ плюс затраты на приобретения батарей может сравняться с ценой нового аккумулятора. Но если самому страшно, то стоит хотя бы позвонить и узнать стоимость, может в Вашем случае будет проще довериться профессионалу.
