Как сделать аккумулятор своими руками: пошаговая сборка, принцип работы и схема батарейки

Смартфоны и телефоны с никель-кадмиевым аккумулятором

Общие характеристики: • плотность вмещаемой энергии — до 60 Втч/кг; • число циклов — до 1500; • саморазряд — 20% в месяц; • напряжение — 1.25В; • температуры эксплуатации — +60…-40°C; • эффект памяти — есть («калибровка» каждые 30 дней); • самая низкая стоимость производства.

Никель-кадмиевые (NiCd) аккумуляторы повсеместно применялись в 1990-х и в начале 2000-х годов для создания автономных телефонов, радиостанций, ноутбуков, камер и так далее. Этот тип батареи остаётся популярным и до сих пор в отдельных категориях бытовых и промышленных устройств.

NiCd быстро заряжается, допускает большие токи и выдерживает суровый климат, что особенно ценится в индустриальной и строительной сферах.

Значительные эксплуатационные недостатки, включая заметный саморазряд и пресловутый «эффект памяти» (уменьшение ёмкости без обслуживания в виде тренировочных циклов подзарядки), заставили производителей потребительских телефонов перейти на другие технологии.

Коммерческие типы аккумуляторов в телефонах и смартфонах

Всего существует около десятка разновидностей аккумуляторов для коммерческой эксплуатации. Но есть также и те, что находятся в разработке, исследуются и готовятся заменить собой устаревающие типы в ближайшие годы. Мы рассмотрим те из них, которые сейчас встречаются в телефонах и смартфонах прежних и новых поколений.

Список типов аккумуляторов по убыванию популярности применения в мобильных устройствах: 1. Li-Ion — литий-ионный (иногда называют литиево-ионный). 2. Li-Po, Li-Pol, Li-Poly — литий-полимерный (также литиево-полимерный). 3. NiCd, Ni-Cd — никель-кадмиевый. 4. NiMH, Ni-MH — никель-металл-гидридный (никель-металлгидридный).

Перезаряжаемые батареи Ni-Cd или Ni-MH вы встретите в основном в бытовых устройствах, в старых телефонах или в специализированных коммуникаторах для промышленной эксплуатации. Почти все современные смартфоны оснащены Li-Ion батареями. Аккумулятор Li-Poly — это относительно новый тип, который появился позднее остальных и распространён в определённых сегментах электроники.

Заключительное слово

Очень часто мы выбрасываем вещи, которые ещё могут принести пользу, только по причине незнания того, что с ними можно сделать. Аккумуляторная батарея ноутбука – одна из таких. Но не только эти элементы питания можно использовать. К примеру, если под рукой нет батареек типоразмера «ААА» с выходом на 1,5 В, то можно разобрать крону (Alkaline). Внутри неё будет 6 цилиндров, которые идеально подойдут в качестве отсутствующих АКБ. Они, к тому же, способны принимать зарядку. При этом, что самое интересное, стоимость «Кроны» значительно ниже, нежели у шести батареек, типоразмера «ААА». Единственное, чего следует опасаться, это вздутых элементов. Они вполне могут воспламениться. Ничем хорошим подобное событие не закончится.

Надеюсь, что всё, о чём я сегодня рассказал, пригодится читателям. Я старался описать всё довольно подробно, но, возможно, что-то и упустил. Если это так, то напишите, что осталось «за кадром». Постараюсь разъяснить непонятные моменты. Может быть, кто-либо из читателей сам использовал элементы из аккумуляторов ноутбуков. Расскажите другим, в каком качестве они были применены.

Очень интересно ваше мнение о том, насколько всё понятно было описано в статье. Если она вам понравилась, прошу не забыть оценить её.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: Олег Сафонов

Предыдущая ИСТОРИИВторая жизнь лучше, чем свалка: пайка пластиковых вёдер, тазов и не только
Следующая ИСТОРИИПерчатка времени: эффектный стробоскоп от постоянного читателя Homius

Из телефонных аккумуляторов

Для создания компактного повербанка небольшой емкости используются аккумуляторы мобильных телефонов. Рекомендуется использовать не менее 6 однотипных изделий одинаковой емкости, которые соединяются в общую цепь, а затем закрываются пластиковым кожухом.

Вариант Power Bank своими руками.

Для уменьшения размеров требуется собрать 2 банки, для удержания элементов используется малярный скотч или изоляционная лента. Для упрощения коммутационной схемы аккумуляторы размещаются контактными площадками в одном направлении.

Затем производится соединение медным кабелем крайних контактов источников тока в каждой банке. Проводка крепится методом пайки, перед соединением тестовым прибором проверяется полярность элементов. Батареи соединяются в параллельную цепь, что позволяет увеличить емкость будущего Power Bank.

При сборке следует использовать только крайние контакты на каждом источнике тока, средняя площадка не используется (этот элемент предназначен для контроля температуры батареи). По аналогичной схеме коммутируется вторая банка.

Внутри кожуха размещаются соединительная электропроводка и задняя часть разъема USB.

После соединения кабелей компоненты помещают в коробку, для ограничения подвижности устанавливаются пластиковые или поролоновые прокладки. Нужно протестировать работу полученного устройства, емкости установленных элементов должно хватать на 3-5 зарядок батареи смартфона.

Для соединения частей кожуха и дополнительных крышек применяется термоклей, винты или защелки. Тип конструкции зависит от конфигурации и конструкции деталей. Рекомендуется делать разъемную конструкцию, которая позволит удалять скопившиеся в ходе эксплуатации загрязнения и менять вышедшие из строя элементы.

Хороший результат достигается при использовании пластиковой водопроводной трубы, которая нагревается строительным феном и обжимается вокруг муляжа аккумуляторных банок.

Способ 2. Фонарь путь осветит, телефон «накормит»

У вас есть фонарик? Сейчас вы узнаете, как преобразовать фонарь, чтобы он не только путь-дорогу освещал, а ещё помогал оставаться на связи.

Зарядное устройство из фонаря

Фонарь с накопителем на 3,7 В

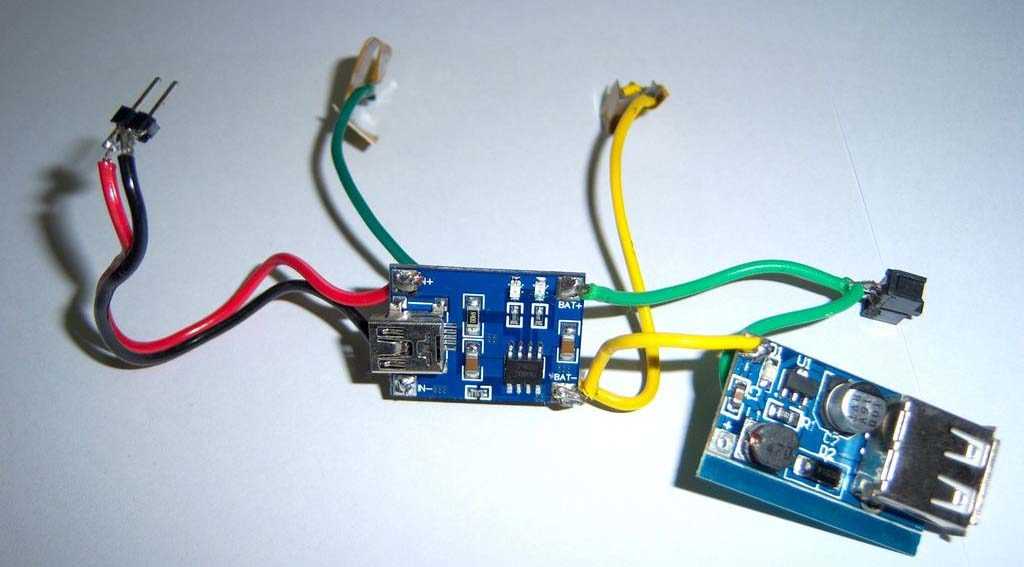

Преобразователь напряжения со встроенным USB-выходом
Контроллер энергозаряда.

Разбираем фонарик.
Резистор с подпаянным светодиодом необходимо убрать. Это даёт возможность сменить один из режимов свечения на другой режим — зарядку.
На то место, где ранее находилась вилочка с целью зарядки фонарика, ставим преобразователь с выходом.
К контроллеру заряда батареи припаиваем «+» и «-» от батареи. Уже после этого к контактам OUT+/OUT- предоставленного контроллера подпаиваем преобразователь 5 V.

Проверяем работоспособность. Если нужно — перепаиваем.
Крепим преобразователь и контроллер. Готово!

Вот такой модерн фонаря даст двойное преимущество в походе. И свет есть, и не страшно остаться без связи в любой момент.

Тут главное, всё сделать правильно, фонарик у вас точно найдётся, а дальше — дело техники.

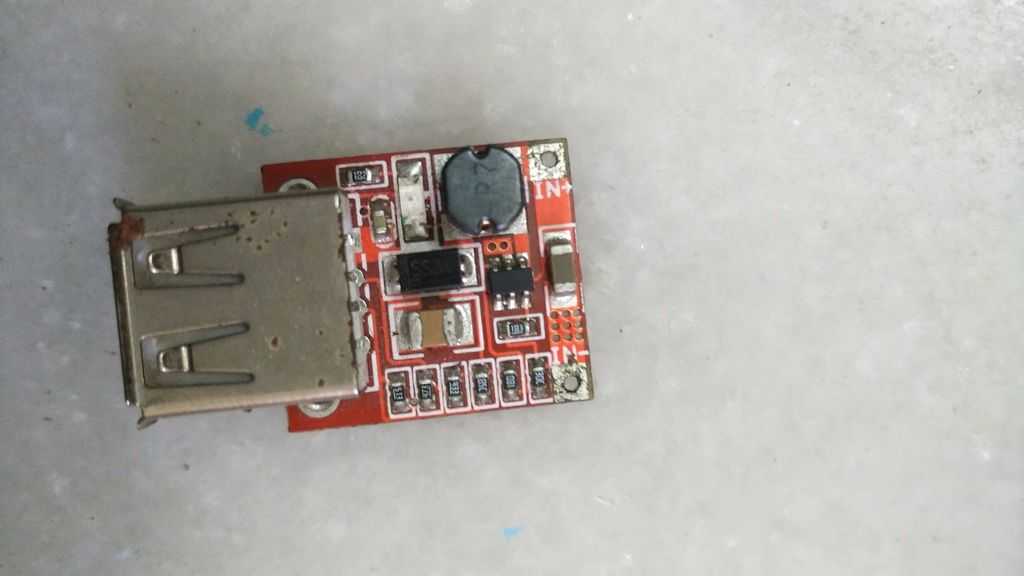

Шаг 3: Подготовка усилителя напряжения

У литиевых батарей при полном заряде напряжение составляет 4.2V и 3.0V в разряженном состоянии. Поэтому нам надо отрегулировать выход до 5V, так как телефону нужно для зарядки 5V. Для этого нам и понадобится 5V DC усилитель напряжения.

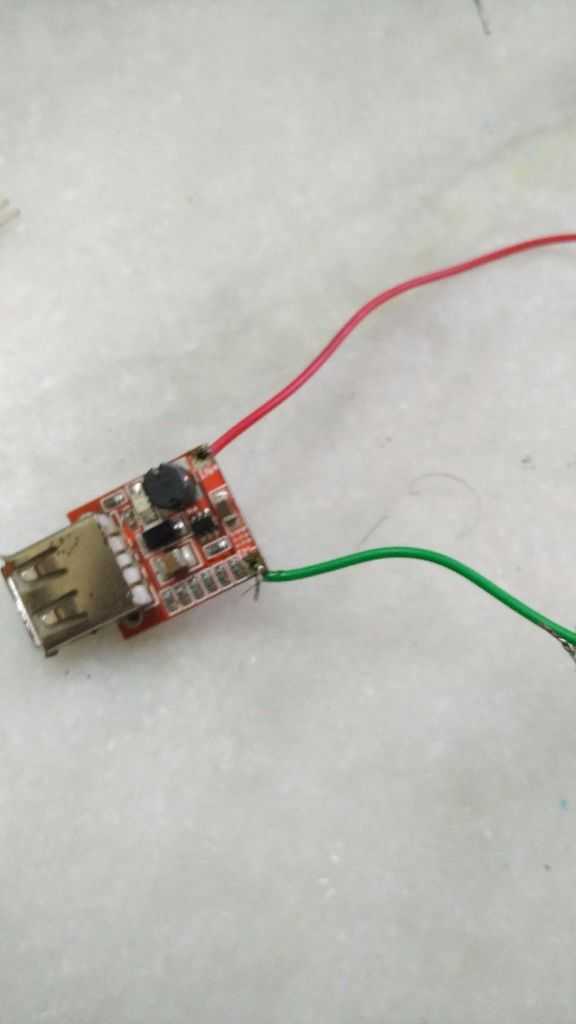

Что такое усилитель напряжения? Это конвертер питания DC-DC, в котором выходное напряжение выше, чем входящее. Конвертер содержит минимум 2 полупроводника (диод и транзистор) и как минимум один элемент хранения энергии, конденсатор, индуктор, или их комбинацию. Фильтры, состоящие из конденсаторов (иногда в комбинации с индукторами), обычно ставятся на выход конвертера, чтобы уменьшить колебания напряжения. Конвертеры доступны повсеместно и дёшевы.

Заметка: входная и выходная мощности равны. Напряжение на входе х сила тока на входе = напряжение на выходе х сила ток на выходе.

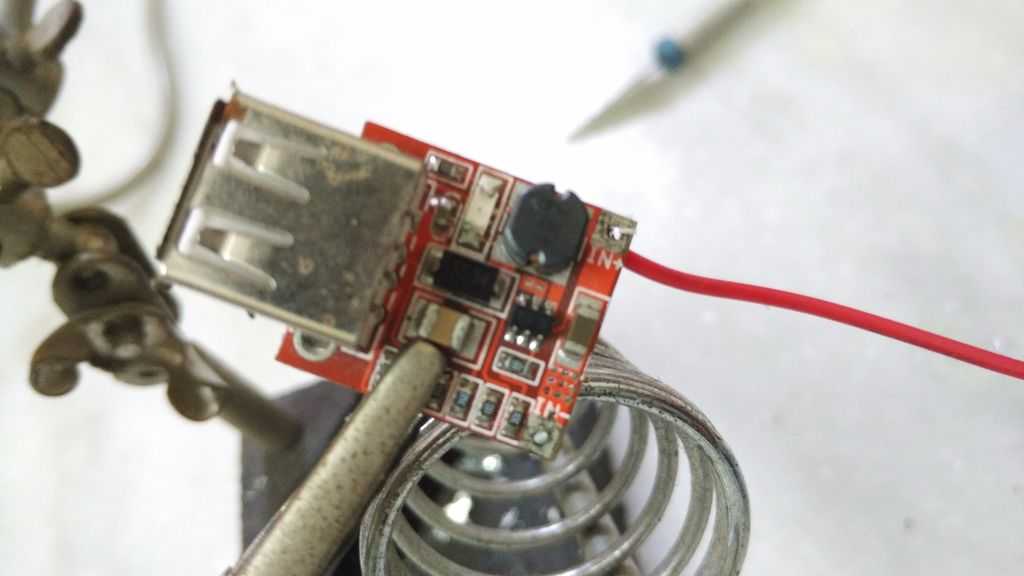

Конвертер имеет два выхода – плюсовой и минусовой, так что будьте аккуратны с полярностью.

Поможет ли полная разрядка аккумулятора перед зарядкой

Иногда владельцы смартфонов в целях увеличения срока службы батареи могут задаваться вопросом, нужно ли полностью разряжать смартфон перед его зарядкой? Расходование всего сока в аккумуляторе перед зарядкой не помогает продлить срок его службы. Современные литий-ионные аккумуляторы, которые используются в смартфонах и ноутбуках, не слишком хорошо расходуются, пока полностью не разрядятся. Фактически, эта практика отрицательно влияет на их долговечность и, следовательно, является антипродуктивной.

Полная разрядка аккумулятора вашего смартфона (который, скорее всего, содержит литий-ионную батарею) перед его повторным подключением для подзарядки, безусловно, не является здоровой практикой с точки зрения срока службы батареи. Это потому, что это может привести к таким проблемам, как механическая деградация катода или побочные реакции с электродом или раствором электролита. Излишне говорить, что такие внутренние проблемы значительно сокращают срок службы батареи.

Обратите внимание, что батарея изнашивается незначительно каждый раз, когда она полностью разряжается/перезаряжается. Если вы разрядите аккумулятор со 100% до 0%, вполне вероятно, что он может уменьшиться до 70% от своей первоначальной емкости всего за 300-500 циклов разрядки/зарядки

Короче говоря, вы приносите больше вреда, чем пользы, если решите полностью разряжать смартфон до 0% каждый раз перед его зарядкой. Поэтому продлить срок службы батареи вашего устройства — значит использовать его в диапазоне заряда 30-80%.

Что лучше?

До того как оживить аккумулятор телефона, полностью разряженный, стоит определиться какой из способов наиболее действенен. Все эти методы восстановления по-своему хороши, но некоторые не имеют подтверждения в своей безопасности, другие требуют особой сноровки и инструментов.

По сути, первый и четвертый способ – это не только способы, как оживить аккумулятор телефона, но и реальное руководство для чрезвычайной ситуации. Такие методы не нанесут вреда и не усугубят положение смартфона.

Про замораживание довольно много споров, так как низкая температура – это то, что может вызвать вздутие аккумулятора. Некоторые говорят, что это способ дать «умирающей» батарее «обезболивающее», чтоб ее смерть потом наступила быстро и безболезненно.

Вторым и третьим способом восстанавливаются даже Ni-MH-аккумуляторы. Но если вы не имеете доступа к необходимому оборудованию и попросту далеки от электроники, лучше не рисковать и обратиться к мастерам этого дела.

Правила и сроки хранения

Поднимая вопрос, о том, как хранить телефон, пока им не пользуешься, в первую очередь стоит акцентировать свое внимание на сохранности батареи

Самое важное правило – постоянно следить за ее состоянием. Периодически нужно подзаряжать АКБ, чтобы избежать порчи

Периодически нужно подзаряжать АКБ, чтобы избежать порчи.

Оптимальные условия

Если есть возможность вынуть аккумулятор, стоит это сделать и положить его заряженным отдельно. Для мобильного устройства подойдет любая полка шкафа или комода.

Рекомендуемые условия:

Температура воздуха +16-25 °С.
Низкий уровень влажности.
Затемненное место.
Защита от механических повреждений.

Не стоит выбирать для хранения телефона ящики и комоды, куда будут часто заглядывать. Это может вероятность механических повреждений. Если в ящик часто лазить, например, за канцтоварами, то можно случайно повредить смартфон или пролить какую-нибудь жидкость.

Правила хранения батареи

Отдельно стоит обратить внимание на батарею. Чтобы АКБ не потерял свои характеристики и не вышел из строя, следует соблюдать простые правила

Нельзя допускать полной разрядки батареи. Также недопустимо пробовать включать разряженный смартфон.
Чтобы сохранить количество циклов АКБ, то девайс периодически подзаряжают, поддерживая уровень аккумулятора 50-80%.
Для подзарядки используют исключительно оригинальное зарядное устройство. Именно в таких устройствах предусмотрен максимально совместимый режим быстрой зарядки и других опций. Сторонние аксессуары подобных гарантий не дают.
Следят за уровнем влажности. Пострадать девайс и аккумулятор может от излишней влаги. Контакты и другие элементы могут окисляться и выходить из строя.

Простые общие правила и рекомендации помогут максимально долго сохранить работающий телефон, чтобы в нужный момент его достать и в полной мере использовать. При длительном хранении нужно быть готовым к тому, что все же АКБ может потерять свою емкость или вообще выйти из строя.

Способ 1. Старый аккум — новые возможности

Как сделать Повер банк (Power bank) из устаревших телефонных батареек? — просто. Пошаговое описание метода поможет вам не допустить ошибок.

Вам нужно:

Батарейка из старого телефона
Провода
Контроллер
USB-вход
Изолента, скотч, термоклей.

Берём старый мобильник, достаём из него аккумулятор. Таких батарей нам понадобится 3, 6 или 9. Чем больше, тем на дольше хватит устройства.
Складываем 3 накопителя друг к другу, вдоль фиксируем скотчем, а поперёк обматываем изолентой. При этом клеммы остаются открытыми.
Находим подходящий корпус. Эту роль может выполнить даже простая мыльница, всё зависит от размеров.
С помощью 2 проводков объединяем 3 штуки вместе: один провод — «+», второй провод — «-». Центральные клеммы АКБ не соединяем. Они служат температурным датчиком и вся их суть в демонстрации остатка заряда для конкретного устройства.
Размечаем местоположение контроллера и делаем отверстие, чтобы вставить вход.
Крепим все детали на термоклей и готово!

Повер банк из устаревших телефонных батареек

Вот так, всего в 6 шагов мы получили портативный аккумулятор.

В принципе манипуляции несложные. Единственное, что может вас остановить — не у всех есть такое количество устаревших аккумов.

Из автомобильной зарядки

Мощный портативный источник постоянного тока, предназначенный для восполнения емкости аккумуляторов ноутбуков, собирается на основе компонентов автомобильного зарядного приспособления для телефонов. Для сборки изделия потребуются элементы питания стандарта 18650, которые извлекаются из неисправных батарей для компьютерной техники.

Из имеющихся батарей собираются 2 банки, контакты соединяются последовательно. Суммарное напряжение каждой банки составит 14,8 В, для соединения элементов используется медный монолитный кабель, который крепится к полюсам при помощи припоя. Рекомендуется использовать провод сечением не менее 0,5 мм², который обеспечит передачу повышенной мощности и гарантирует надежность соединения.

Блоки устанавливаются в пластиковый бокс, для фиксации элементов применяется термоклей. В качестве корпуса рекомендуется использовать пластиковый бокс от реле, устанавливаемый в автомобилях. Материал стенок обладает повышенной прочностью, крышка устанавливается на винтах через резиновый уплотнительный кант, предотвращающий попадание воды на элементы питания и контроллер.

В стенках кожуха предварительно прорезаются технологические отверстия для дополнительных элементов (портов USB и трехпозиционного переключателя).

Выходы от батарей припаиваются к клеммам выключателя, шнуры выводятся к контроллеру от автомобильного зарядного блока. Затем подключается блок разъемов USB, все точки соединения изолируются специальной поливинилхлоридной трубкой или изоляционной лентой.

Кабели укладываются в пустоты между элементами, для крепления применяется термический клей или пластиковые хомуты. Затем на место ставится крышка и производится тестирование зарядного устройства, емкости хватает на 2-3 зарядки сотового телефона.

Существуют специальные боксы, рассчитанные на размещение 8 элементов стандарта 18650. При применении заводского кожуха нет необходимости соединять элементы питания проводами, в нижней части кожуха предусмотрены металлические контактные пластины.

Дополнительным достоинством бокса является фиксация источников тока пружинами контактов и специальными выступами на крышке. К недостаткам изделия можно отнести срок его поставки (оно производится в Китае) и хрупкость защелок, расположенных по периметру секций бокса.

Внутри корпуса установлен штатный контроллер зарядки, на внешней стороне предусмотрены порты USB, рассчитанные на ток 1 и 2 А. Для зарядки элементов имеется отдельный вход, снабженный контрольным диодом. Для поддержания выходного напряжения на уровне 4,85-5,0 В используется штатный регулятор. В конструкции предусмотрен регулятор зарядки элементов, автоматически разрывающий цепь питания.

Миниатюрный Power Bank для вашего гаджета.

При изготовлении самодельного блока зарядки возможно расширить функциональные возможности устройства, разместив на кожухе светодиоды. Источники света устанавливаются в заранее просверленные отверстия, для фиксации используется термоклей, который дополнительно герметизирует устройство.

Затем лампы соединяются в общую цепь, которая подключается к батарее через переключатель. Устройство применяется одновременно как фонарик и как блок зарядки, количество и схема расположения лампочек могут быть произвольными.

Батарейка из монет

Конструкцию из монет в качестве простейшего гальванического элемента также называют Вольтов столб. Для его изготовления понадобится:

медные монеты (например, по 10 или 50 копеек);
фольга;
бумага;
уксус или очень соленная вода.

Для красоты конструкции необходимо выбирать монеты одного номинала. Также перед экспериментом их ненадолго окунуть в уксус. Это устранит налет и загрязнения. После чего необходимо вырезать из бумаги и фольги элементы по форме монеток. Их количество должно быть на 2 меньше, чем монет.

Вольтов столб собирается так:

Бумага смачивается в растворе уксуса или соленной воды и прикрепляется к монетке.
Сверху на бумагу кладется круг из фольги.
Далее кладется следующая монетка.
Этапы повторяются пока не кончатся монеты в выбранном количестве.
Конструкция должна получиться такой, чтобы с одного конца была монета (+) последним элементом, а с другого фольга (-).

Чем больше монет будет задействовано в эксперименте, тем большее напряжение выдаст батарейка

Важно понимать, что после эксперимента монеты, возможно, не будут пригодны для использования. Элементы могут покрыться ржавчиной

https://www.youtube.com/watch?v=msP0Opwz6t4Video can’t be loaded because JavaScript is disabled: Как сделать батарейку из монет в домашних условиях. (https://www.youtube.com/watch?v=msP0Opwz6t4)

Из пальчиковых батареек

Бюджетный Powerbank собирается по следующей методике:

Установить алкалиновые батарейки АА или ААА попарно в картонные коробки. Элементы питания располагаются полюсами в одном направлении. Для увеличения емкости и напряжения рекомендуется собирать 3 банки.
Соединить контакты в параллельную цепь, используя подручные предметы (например, скобы от канцелярского степлера) или припаяв проводники. Рекомендуется устанавливать соединительные шнуры при помощи припоя, поскольку другие методики не обеспечивают длительного надежного контакта.
Установить полученные банки в подходящую коробку из картона или пластика, а затем соединить цепи последовательно, что позволит получить на выходе напряжение 4,5 В.
Разместить в кожухе разъем USB, который напрямую подключается к выводам . Колодка крепится к корпусу или размещается свободно на соединительных электрических кабелях. Установка не требуется, поскольку элементы питания не поддерживают восстановления емкости.
Закрепить компоненты зарядника при помощи термоклея. Полученное устройство является одноразовым, пригодным для подзарядки сотового телефона или иного электронного прибора в чрезвычайной ситуации.

Вместо пальчиковых батареек возможно использование аналогичных по конфигурации аккумуляторов на никель-металлогидридной или никель-кадмиевой основе. В конструкцию узла требуется включить блок контроля параметров зарядки, при эксплуатации устройств следует учитывать конструктивные особенности элементов питания.

Самодельный Power Bank.

Например, никель-кадмиевые банки необходимо разряжать до нуля, что позволит сохранить емкость изделий. Можно сделать Power Bank со съемными элементами, которые заряжаются в специальном зарядном устройстве.

Наиболее популярные модели беспроводных зарядок

Не каждый имеет возможность самостоятельно создать зарядное устройство. На сегодняшний день это не является проблемой, так как в продаже имеется множество модификаций подобных аксессуаров, выпускаемых под разными брендами.

Обзор характеристик наиболее популярных моделей беспроводных зарядок:

прибор Samsung PG920 разработан специально для таких моделей смартфонов, как S6 Edge и Galaxy S6. Имеется также совместимость гаджета с прочими устройствами. Он отличается быстрой зарядкой. Батарея может восполнить емкость до 100% в течение 2 часов;
RAVPower Wireless Charging Pad – это зарядка, являющаяся беспроводной в полном смысле этого слова. Она оснащена мощной батареей на 5 тыс. мА/ч. Такой ресурс достаточен для восполнения емкости аккумулятора нескольких девайсов, имеющих поддержку Qi-стандарта;
Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad – это модель девайса, которая отличается быстротой заряда аккумулятора. Её корпус выполнен из нескольких материалов, одним из которых является бамбук. Прибор не имеет светодиодов, оповещающих о процессе заряда. Их заменяет звуковой сигнал. Благодаря своей уникальности, изделие стоит не дешево. Его цена колеблется в пределах $40. В этой ценовой категории это лучшая зарядка, поддерживающая Qi-стандарт;
Wireless Charger PowerPort Qi Wireless Charging Pad от компании Anker – это надежное беспроводное устройство, имеющее стильный дизайн. Оно оснащено температурным датчиком, защищающим механизм от перегревания в процессе зарядки. Еще одним преимуществом модели является предохранение от перезарядки аккумуляторной батареи. В таком случае происходит экономия электроэнергии, а приспособление переключается в «спящий» режим. Стоимость аксессуара равна примерно $17;
QI Wireless Charger от компании Aukey, выпускающей множество аксессуаров для мобильных устройств, входит в перечень наиболее востребованных беспроводных девайсов. Стоимость этой модели доступна для широкого круга потребителей. Отличительной её чертой стал материал корпуса, защищающий от скольжения;
Tylt Vu отличается от аналогов возможностью взаимодействия со смартфоном в почти вертикальном положении. Это позволяет пользоваться устройством, не прерывая при этом процесса «подпитки». Аксессуар выполнен в форме подставки, на которой может разместиться не только смартфон, но и планшет. Высокая цена гаджета оправдана его современным дизайном и удобством использования;
Qi Wireless Charging Station – это еще один прибор от компании Samsung. Он стоит недорого. Цена колеблется в пределах $12. Процесс зарядки с помощью такого аксессуара длится не так быстро, как, например, в предыдущей модели. Однако компания производитель обладает огромным опытом в выпуске различных устройств, поэтому присутствует доверие к качеству представленной модели;
Nokia DT-903 – модель, отличающаяся своим минимализмом. Она имеет стильную подсветку, а в сочетании со смартфонами линейки Lumia выполняет дополнительные функции. Например, модель DT-903 оснащена датчиком пропущенных звонков и СМС.

Способ 1. Старый аккум — новые возможности

Батарейка из старого телефона
Провода
Контроллер
USB-вход
Изолента, скотч, термоклей.

Берём старый мобильник, достаём из него аккумулятор. Таких батарей нам понадобится 3, 6 или 9. Чем больше, тем на дольше хватит устройства.
Складываем 3 накопителя друг к другу, вдоль фиксируем скотчем, а поперёк обматываем изолентой. При этом клеммы остаются открытыми.
Находим подходящий корпус. Эту роль может выполнить даже простая мыльница, всё зависит от размеров.
С помощью 2 проводков объединяем 3 штуки вместе: один провод — «+», второй провод — «-». Центральные клеммы АКБ не соединяем. Они служат температурным датчиком и вся их суть в демонстрации остатка заряда для конкретного устройства.
Размечаем местоположение контроллера и делаем отверстие, чтобы вставить вход.
Крепим все детали на термоклей и готово!

Повер банк из устаревших телефонных батареек

Вот так, всего в 6 шагов мы получили портативный аккумулятор.

Оставьте смартфон на зарядке на 6 — 8 часов

Осмотрите смартфон на предмет наличия в нем влаги. Если наблюдаете конденсат, снимите крышку, выньте аккумулятор (если он снимается) и просушите гаджет рядом с батареей центрального отопления зимой или на солнце летом. Убедитесь, что аппарат сухой, и продолжайте.

Поставьте смартфон на зарядку (используйте оригинальное зарядное устройство). Подождите не менее часа. Если индикация заряда на экране так и не появилась, а телефон не включается, осмотрите девайс еще раз, проверьте целостность разъема , не загрязнен ли он

Обратите внимание на состояние адаптера и кабеля питания

Иногда «завести» телефон помогает его подключение к USB-выходу компьютера соответствующим кабелем. Программная среда ПК автоматически обнаружит аппарат и передаст команду на зарядку.

Часто причиной может быть неисправный кабель или адаптер, реже могут быть неполадки с розеткой или электрической проводкой.

Способ 2. Фонарь путь осветит, телефон «накормит»

Зарядное устройство из фонаря

Нам необходимо:

Фонарь с накопителем на 3,7 В
Преобразователь напряжения со встроенным USB-выходом
Контроллер энергозаряда.

Разбираем фонарик.
Резистор с подпаянным светодиодом необходимо убрать. Это даёт возможность сменить один из режимов свечения на другой режим — зарядку.
На то место, где ранее находилась вилочка с целью зарядки фонарика, ставим преобразователь с выходом.
К контроллеру заряда батареи припаиваем «+» и «-» от батареи. Уже после этого к контактам OUT+/OUT- предоставленного контроллера подпаиваем преобразователь 5 V.

ВАЖНО. Перед этим необходимо высвободить один контакт переключателя и подпаять к нему преобразователь.

Проверяем работоспособность. Если нужно — перепаиваем.
Крепим преобразователь и контроллер. Готово!

Тут главное, всё сделать правильно, фонарик у вас точно найдётся, а дальше — дело техники.

Причины проблем с аккумулятором

Восстановление энергоемкости – реальная процедура, но прежде чем ею заниматься, надо понять, как вообще работает батарея телефона и почему она истощается. В новых АКБ смартфонов и планшетов используется такое вещество как литий – это один из наиболее легких металлов на планете. Он размещен в специальном электролите между двумя металлическими электродами. В растворе кислоты движутся ионы лития – таким образом гаджет получает электричество после заряда. Но молекулы лития не вечны: со временем они разрушаются и переходят в «бесполезные» химические реакции.

Когда литий перестает «работать», а АКБ начинает терять заряд, этот процесс называют деградацией источника питания. Это свойственно всем литий-ионным батареям. В среднем «живучесть» равняется 400 – 500 циклам зарядки-разрядки, что 3 – 5 лет службы. При этом с каждым годом «уходит» 10 – 20% от изначальной емкости. Когда ресурс исчерпается полностью, придется брать новую АКБ.

Срок службы аккумулятора можно продлить:

Активация авиарежима.

«умной» зарядкой. Не надо ждать, пока батарея сядет в 0. Лучше ставить телефона на зарядку, когда показывает 35 – 50%. Не рекомендуется перезаряжать источник питания, что наблюдается, когда смартфон подключают к розетке и оставляют на ночь. Батарея зарядится быстрей, а остальное время будет «перегружаться», что явно неполезно;
придерживаясь оптимальных температур эксплуатации. Ни жару, ни холод АКБ не любят – они начинают терять емкость еще быстрей;
время от времени включая режим «В самолете». С ним источник питания попросту отдыхает.

Тем не менее есть методы восстановить аккумулятор телефона, даже если он полностью разряженный.

Как раскачать аккумулятор смартфона?

Люди идут на ухищрения, дабы их телефон прожил немного дольше. Кто-то везде ходит с повербанком (дополнительным хранилищем энергии), кто-то включает режим энергосбережения и ходит с минимальной яркостью. Но всё больше и больше людей пытается раскачать аккумулятор на своем смартфоне. Давайте разберемся, как раскачать аккумулятор смартфона.

Всё еще идут споры о необходимости раскачки современных смартфонов и планшетов. Под словом раскачка подразумевается несколько циклов заряда-разряда батареи. После проделывания таких манипуляций телефон может медленнее разряжаться. Такое действительно имело место быть несколько лет назад, когда для батареи использовались никель─кадмиевые и никель─металлогидридные аккумуляторы. Эти аккумуляторы имели так называемый «эффект памяти».

Как правильно раскачать аккумулятор смартфона после покупки

Но все же процесс раскачки аккумулятора сделать стоит. Так как же его сделать? Ниже представлена подробная инструкция, как раскачать аккумулятор смартфона samsung, xiaomi или любого другого производителя.

После покупки телефона поставьте его на зарядку и зарядите до 100%.
Разрядите телефон до нуля. Не обязательно специально садить устройство, занимайтесь своими делами вплоть до выключения телефона.
Зарядите телефон до 100% не используя его.
Повторите вышеуказанные действия 3-4 раза.

После этого процесса телефон, по идее, должен держать заряд чуть дольше, чем до этих манипуляций. Связано это с рядом факторов, но основной — это «разгон» новой, только что поставленной батареи. Если вы купили б/у телефон, то такие манипуляции бесполезны и вряд ли к чему-нибудь приведут.

Для правильного использования батареи стоит соблюдать простое правило: если вы не «раскачиваете» батарею — не садите телефон до нуля. Ставьте его на зарядку, как только появляется предупреждение (у кого-то оно приходит на 15% заряда, у кого-то на 19%.).

В современных телефонах появились «умные» батареи, которые перестают принимать заряд после достижения ими уровня в 100%. Поэтому вы смело можете поставить телефон на ночь на зарядку, не боясь, что батарея сгорит.

Как сэкономить заряд батареи на смартфоне?

Поговорив о раскачке можно затронуть и другие моменты, с помощью которых можно сэкономить заряд батареи.

Не ставьте яркость на максимум. Максимально яркий дисплей посадит вашу батарею за несколько часов использования. Поставьте яркость чуть больше среднего — этого вполне хватает для любых действий за телефоном.
Выключайте ненужные фоновые процессы — порой фоновые процессы могут «съедать» просто огромное количество энергии.
Если пользуетесь WiFi — отключайте мобильный интернет и наоборот. Связь всегда кушает много энергии
Не пользуйтесь телефоном в холод: в лучшем случае ваш телефон просто отключится, а в худшем еще и посадит батарею до нуля или вообще откажется работать. Если идете с телефоном в мороз — положите его во внутренний карман куртки и не доставайте на морозе без важных причин.
Если у телефона съемная батарея — снимайте её раз в месяц и аккуратно прочищайте маленькой щеточкой или сухой тряпкой. Накапливающаяся на контактах пыль также может быть причиной быстрого разряда.
Используйте дополнительные аккумуляторы — повербанки. Они могут продлить жизнь вашего смартфона на 12-24 часа. Принцип их использования прост: заряжаешь ПоверБанк, а потом передаешь энергию с него на телефон. При этом повербанк легко поместится в рюкзак и занимает место едва ли больше, чем сам телефон. Таким образом, зарядив и телефон и повербанк вы обеспечите максимально долгую жизнь без подзарядки.

На этом мы заканчиваем рассказ о том, как раскачать аккумулятор на смартфоне asus, samsung или любой другой фирмы. Мы рассмотрели как раскачать аккумулятор, когда это нужно и какие еще существуют способы продержать заряд на максимально высоком уровне. Уверены, что после нашей статьи вы сможете использовать энергию на все 200%!

Метод восстановления подзарядкой от другого аккумулятора

Восстановление можно провести с помощью другой батарейки. Для процедуры потребуется:

изолента;
батарея на 9 В;
тонкий провод.

Сначала необходимо подсоединить проводку к АКБ, которую восстанавливают. К каждому контакту должен подсоединяться отдельный провод. Плюсовой и минусовой контакты не должны соединяться одним проводом, т.к. может произойти небольшое замыкание, которое приведет к негодности батареи.

Соединения проводов с контактами фиксируют изолентой и помечают фломастером.

Плюсовой полюс батарейки на 9 В соединяют проводом с плюсом восстанавливаемой АКБ. Минусовые контакты соединяют аналогично. После этого необходимо подождать, пока аккумулятор слегка нагреется.

При появлении усиленного тепла батарею отсоединяют от чужого устройства, вставляют в сотовый гаджет и проверяют, работает ли она. После нужно посмотреть уровень заряженности и подключить зарядное устройство.

телефона с помощью другого аккумулятора.

Калибровка аккумулятора смартфона

Литиевые аккумуляторы смартфонов заряжают, пока они полностью не разрядились, и отключают от зарядного устройства, когда показатель достигнет 100%. Калибровка представляет собой полный разряд и зарядку АКБ. Процедуру нужно проводить 1 раз в месяц. Для этого дожидаются полной разрядки батарейки, когда гаджет отключается. Телефон подключают к сети.

Когда показатель заряженности достигнет уровня 100%, устройство отключают, оставляя телефон неактивным.

Батарею вынимают, а затем вставляют обратно. Уровень будет на несколько процентов меньше. Устройство снова заряжают до 100%. Действия повторяют до тех пор, пока при установке батареи значение не будет достигать 100%. Если телефон редко эксплуатируется, то периодически необходимо нужно делать калибровку.
