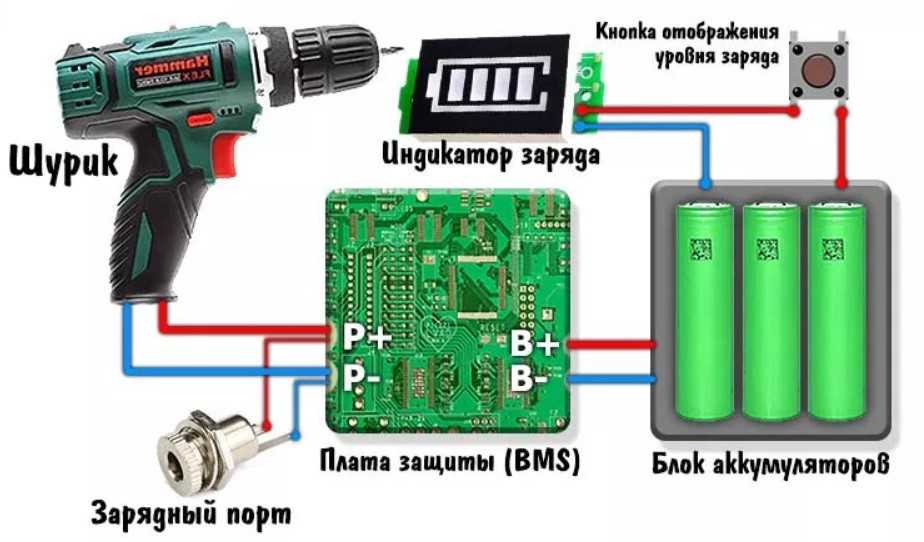

Изготовление сменного батарейного блока к запасному li-ion аккумулятору для ni-cd шуруповерта, с использованием холдера для 18650 li-ion аккумуляторов

Преимущества

• Относительно низкая цена – аккумуляторы большой емкости стоят дорого, дешевые же аналоги быстро выходят из строя, потому, если необходимые компоненты для сборки имеются под рукой, то собрать такое устройство выгодно;
• При возникновении неполадок в работе самодельный аккумулятор починить проще, так как он будет иметь съемный корпус, и вы будете понимать устройство цепей;
• Возможность сделать устройство желаемой емкости – достаточно большой;
• Вы можете сделать сменный корпус устройства для того, чтобы в случае повреждения вам не пришлось менять весь повер банк;
• С экологической точки зрения вторичное использование (например, из батарей со сломавшимся контроллером заряда) также благоприятно;
• Оригинальный или странный внешний вид устройства для некоторых пользователей также может быть привлекательным.

• На изготовление аккумулятора тратится достаточно много времени;
• Необходимо иметь некоторые изначальные навыки для его сборки;
• Плохой внешний вид устройства;
• Не все материалы для изготовления такого устройства могут быть под рукой;
• В большинстве случаев срок службы такого устройства ниже, чем у заводского аналога;
• В самых простых вариантах самодельного оборудования отсутствуют индикаторы заряда, кнопки включения и отключения, что не удобно (если же они будут присутствовать, то самостоятельная сборка станет чрезмерно долгой, сложной и дорогой);
• Теоретически такое устройство способно нанести вред аккумулятору мобильного устройства и даже вызвать его перегорание (но такой риск есть при использовании любого повер банка, изготовленного брендом, отличным от бренда вашего устройства);
• При сборе такого аккумулятора в любом случае нужны и контроллер заряда, а с учетом стоимости их покупки конечная цена устройства будет не такой уж и низкой.

Внимание!

Не стоит браться за самостоятельную сборку, если у вас не имеется достаточно навыков для этого. При ошибке в сборке цепей устройство может нанести существенный вред .

Способ 1. Старый аккум — новые возможности

Как сделать Повер банк (Power bank) из устаревших телефонных батареек? — просто. Пошаговое описание метода поможет вам не допустить ошибок.

• Батарейка из старого телефона
• Провода
• Контроллер
• USB-вход
• Изолента, скотч, термоклей.

1. Берём старый мобильник, достаём из него аккумулятор. Таких батарей нам понадобится 3, 6 или 9. Чем больше, тем на дольше хватит устройства.
2. Складываем 3 накопителя друг к другу, вдоль фиксируем скотчем, а поперёк обматываем изолентой. При этом клеммы остаются открытыми.
3. Находим подходящий корпус. Эту роль может выполнить даже простая мыльница, всё зависит от размеров.
4. С помощью 2 проводков объединяем 3 штуки вместе: один провод — «+», второй провод — «-». Центральные клеммы АКБ не соединяем. Они служат температурным датчиком и вся их суть в демонстрации остатка заряда для конкретного устройства.
5. Размечаем местоположение контроллера и делаем отверстие, чтобы вставить вход.
6. Крепим все детали на термоклей и готово!

Повер банк из устаревших телефонных батареек

Вот так, всего в 6 шагов мы получили портативный аккумулятор.

В принципе манипуляции несложные. Единственное, что может вас остановить — не у всех есть такое количество устаревших аккумов.

Шаг 1: Необходимые компоненты для сборки солнечной USB зарядки.

Электронные компоненты:

• Солнечная батарея на 5 В или выше
• Литий-ионный аккумулятор на 3,7 В
• Контроллер зарядки литий-ионного аккумулятора
• Повышающая USB схема постоянного тока
• Разъём 2,5 мм с креплением на панель
• Разъём 2,5 мм с проводом
• Диод 1N4001
• Провод

Конструкционные материалы:

• Изолента
• Термоусадочные трубки
• Двухсторонняя лента из пеноматериала
• Припой
• Жестяная коробка (или другой корпус)

Инструменты:

• Паяльник
• Пистолет для склеивания горячим клеем
• Дрель
• Дремель (не обязателен, но желателен)
• Кусачки
• Инструмент для зачистки проводов
• Помощь друга
• Защитные очки

В этом руководстве рассказывается как сделать зарядное устройство для телефона на солнечной энергии. Вы можете отказаться от использования солнечных батарей и ограничиться только изготовлением обычной USB зарядки на литий-ионных аккумуляторах.

Большинство компонентов для этого проекта можно купить в интернет магазинах электроники, но повышающую USB схему постоянного тока и контроллер заряда литий-ионного аккумулятора найти будет не так просто. Далее в этом руководстве я расскажу, где можно достать большинство необходимых компонентов и для чего каждый из них нужен. Исходя из этого вы сами решите какой вариант вам лучше всего подходит.

Преимущества и недостатки самоделки

К преимуществам самостоятельной сборки Power Bank относятся:

• возможность создания устройств с увеличенным напряжением или емкостью;
• для изготовления используются компоненты старых изделий, литийионные или никель-металлогидридные элементы питания, оставшиеся от бытовой или компьютерной техники;
• возможна , вышедших из строя в процессе эксплуатации (при использовании разборного бокса).

Недостатки самодельного оборудования:

• необходимы знания электрики и навыки работы с паяльным оборудованием;
• требуется приобретение или самостоятельное изготовление блока зарядки (с цепью защиты от переразряда) и повышающего модуля;
• сложность поиска бокса подходящей конфигурации;
• грубый внешний вид устройства (кроме случаев применения заводских кожухов);
• меньший срок службы по сравнению с заводскими изделиями;
• отсутствие дополнительных элементов (переключателя питания, контрольных диодов или вспомогательных разъемов);
• риск повреждения внешнего оборудования при зарядке из-за ошибок в установке или сборке регулятора напряжения;
• при использовании качественных комплектующих итоговая стоимость зарядного приспособления сопоставима с ценой заводских устройств.

Переносная батарея для телефона или как сделать самодельный мощный power bank своими руками, схема и корпус

Пауэрбанки являются очень полезными устройствами, позволяющими заряжать наши гаджеты в любом месте. Очень сложно поддерживать заряд батареи, постоянно пользуясь телефоном в течение дня

Поэтому важно всегда иметь под рукой резервную переносную батарею для телефона. Как самому собрать повер банк?

Для нашего самодельного повербанка используем аккумуляторы от старой батареи для ноутбука. Батарея для ноутбука требует замены каждые несколько лет, но не все литий-ионные элементы, из которых она состоит, являются поврежденными. Они могут быть извлечены и использованы для различных целей.

Примечание. Наш запасной аккумулятор для телефона, сделанный своими руками сможет заряжать только устройства под управлением Android. Для зарядки iOS-устройств и планшетов требуется специальное значение напряжения (D+ = 2,76 В и D- = 2,06 В – для устройств с потреблением тока 1 А, D+ = 2,0 В и D- = 2,0 В – для устройств с потреблением тока 500 мА). В принципе, такие значения для паувербанка можно получить с помощью делителя напряжения, состоящего из нескольких резисторов.

Способ 2. Фонарь путь осветит, телефон «накормит»

У вас есть фонарик? Сейчас вы узнаете, как преобразовать фонарь, чтобы он не только путь-дорогу освещал, а ещё помогал оставаться на связи.

Зарядное устройство из фонаря

Нам необходимо:

• Фонарь с накопителем на 3,7 В
• Преобразователь напряжения со встроенным USB-выходом
• Контроллер энергозаряда.

1. Разбираем фонарик.
2. Резистор с подпаянным светодиодом необходимо убрать. Это даёт возможность сменить один из режимов свечения на другой режим — зарядку.
3. На то место, где ранее находилась вилочка с целью зарядки фонарика, ставим преобразователь с выходом.
4. К контроллеру заряда батареи припаиваем «+» и «-» от батареи. Уже после этого к контактам OUT+/OUT- предоставленного контроллера подпаиваем преобразователь 5 V.

ВАЖНО. Перед этим необходимо высвободить один контакт переключателя и подпаять к нему преобразователь.

1. Проверяем работоспособность. Если нужно — перепаиваем.
2. Крепим преобразователь и контроллер. Готово!

Вот такой модерн фонаря даст двойное преимущество в походе. И свет есть, и не страшно остаться без связи в любой момент.

Тут главное, всё сделать правильно, фонарик у вас точно найдётся, а дальше — дело техники.

Способ 3. Как сделать портативное зарядное устройство из батареек

Этот способ чем-то похож на первый, но тут мы будем использовать обычные литий-ионные накопители 18650 2200 мАч 3,6 В

• Литий-ионные батареи 18650 2200 мАч 3,6 В. — 8 штук
• Зарядка автомобильная
• USB-вход
• Блок-корпус с реле автомобиля

Схема портативного устройства

Всего в несколько шагов мы вновь добьёмся желаемого — изготовим свой Повер банк.

1. В корпусе нужно вырезать 2 отверстия: под выключатель и вход.
2. Накопительные батареи спаиваем вместе по 4 штуки. Схему вы можете увидеть на изображении. Устанавливаем их в корпус.
3. Объединённые блоки припаиваем к выключателю, потом от выключателя к плате, от платы к USB-входу. Этот процесс тоже показан на схеме.

Вот, пожалуй, самый быстрый способ. Такое устройство будет работать даже у любителя в силу своей простоты. Всего 3 шага и внешний аккумулятор для телефона своими руками готов.

Повер-банк из старых телефонных аккумуляторов

Для того чтобы смастерить такое устройство, вам понадобятся от шести до девяти ненужных, но рабочих аккумуляторов от телефонов (целесообразно подбирать их емкость от 1200 мАч). Повер-банк из телефонных батареек своими руками делается по этому несложному алгоритму:

• Аккуратно смотайте скотчем по три батарейки — у вас получится две или три стопки. Следите за тем, чтобы клеммы всех аккумуляторов смотрели в одну сторону и не закрывались клейкой лентой.
• Выберите подходящий корпус для устройства — пластиковая коробочка, мыльница.
• Спаивание между собой крайних клемм всех батареек — «плюс» с «плюсом», «минус» с минусом». Средняя клемма — температурный датчик, позволяющий узнать оставшийся уровень емкости. Его можно не трогать.
• Внутри корпуса начертите с краю место контроллера, проделайте отверстие для USB-разъема.
• Подсоедините батареи к контроллеру, затем все элементы прикрепите к корпусу термоклеем.
• Закройте корпус крышкой или склейте между собой половинки мыльницы — повер-банк готов! Устройства хватает на 4-5 подзарядок среднемощного гаджета.

Power bank своими руками — лучшие проекты и инструкции как сделать зарядное устройство

В наше время электричество является одним из самых важных вещей. Оно используется повсюду, для освещения, связи или просто для работы бытовых устройств. И электричество, как и все другое, имеет свойство кончаться. Не исключено, что в любой момент у вас может разрядиться телефон или ноутбук, а подключить его к сети будет невозможно в данной ситуации.

Тогда на помощь приходит Power bank — внешний аккумулятор. С его помощью можно продлить жизнь вашего устройства. Пример Power bank вы можете увидеть на фото ниже.

В принципе, такие вещи сейчас можно в свободном доступе найти в магазине электротехники. Однако там внешние аккумуляторы стоят приличных денег, да и не всегда уместно его покупать, когда можно сделать самостоятельно дома. Поэтому хотим представить несколько простых инструкций по созданию Power bank дома.

Внешний аккумулятор из батарей мобильных телефонов

Одним из самых простых способов создать Power bank дома — собрать его из аккумуляторов мобильных телефонов. Ведь у современного человека точно где-то завалялась куча старых ненужных телефонов. Не спешите их выбрасывать, оказывается они могут вам еще пригодиться.

Необходимые материалы:

• Батареи от сотовых телефонов;
• Контроллер с USB-разъемом;
• Пара проводов;
• Коробочка.

Во-первых, необходимо уточнить, что батареи должны быть как можно более схожи, так будет проще (вместо батарей от телефонов можно использовать другие литий-ионные аккумуляторы). И все они должны быть одинакового объема, в нашем случае это 1020 mAh каждая.

Их количество влияет только на объем будущего Power bank, но оптимальным будет от 6000 до 20000 mAh в общем. К тому же любой из них требует энергии на собственную работу, поэтому необходимо из общей мощности вычесть примерно 20-30%. Это и будет чистый заряд, который может выдать ваш внешний аккумулятор.

Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Просто USB самый распространенный, поэтому мы выбрали именно его.

Итак, когда все собрано, можно приступать к сборке нашего устройства.

Сначала сгруппируем батареи для пущей удобности. Для этого устанавливаем их параллельно друг другу и фиксируем все это скотчем или изолентой (все производится с учетом ваших аккумуляторов)

Важно! Контакты должны быть открыты!

Теперь необходимо спаять батареи и контроллер между собой, а именно контакты «+» и «-» (это крайние). Центральные можно не трогать. Потом в «корпусе» нашего Power bank прикидываем расположение всех элементов и отмечаем места для будущих разъемов. Остается только проделать дырочки и зафиксировать все элементы термоклеем в коробочке.

Все готово! Этого Power bank из аккумуляторов вам хватит на несколько подзарядок телефона.

Power bank из обычного фонарика

На рынке сейчас можно встретить фонари с подзарядкой других устройств, примерно то же мы и попробуем сделать. Такое устройство будет совмещать в себе как фонарь, так и внешний аккумулятор.

Необходимые материалы:

• Простой фонарик;
• Преобразователь напряжения с USB разъемом (на 5 В);
• Контроллер заряда.

Для начала разберем фонарь и вытащим оттуда резистор, тот к которому припаян небольшой светодиод. Он нам больше не понадобится (по крайней мере здесь). Вместо него поставим туда контроллер заряда батареи.

Теперь на место, где подзаряжали фонарь, ставим конвертор с разъемом USB (опять же, разъем может быть тот, который нужен вам).

Далее к контроллеру надо припаять «+» и «-» от аккумулятора фонарика. Теперь спаиваем наш преобразователь энергии и контакты OUT+/OUT на контроллере. Не забываем освободить кнопку фонаря и соединить ее с конвертером энергии.

После всей проделанной работы нужно проверить, работает ли наше устройство. Если все отлично, то прикрепляем все элементы с помощью того же термоклея и собираем установку воедино.

1. Теперь Power bank из фонарика готов к использованию.

Это были лишь самые распространенные и простые в изготовлении способы сборки внешнего аккумулятора. Существует огромное количество других методов, но они требуют гораздо больше свободного времени, да и стоимость у них значительно выше. Но это, отнюдь, не говорит, что они лучше.

Шаг 4: Подключаем аккумуляторы

1. Тщательно зачистите клеммы элементов наждачной бумагой.
2. Разложите все элементы рядом друг с другом.

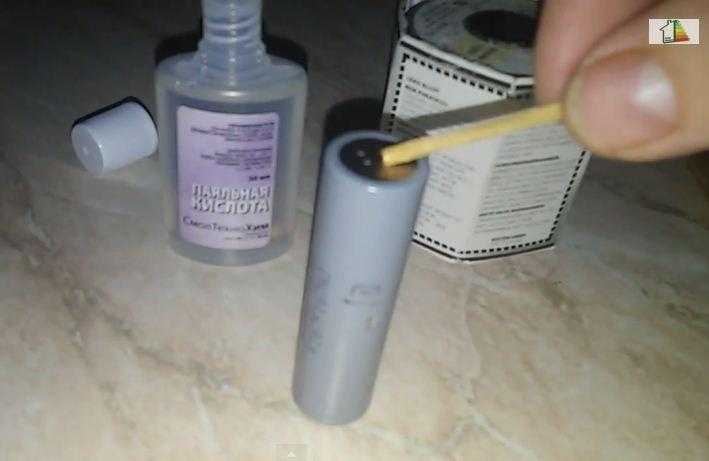

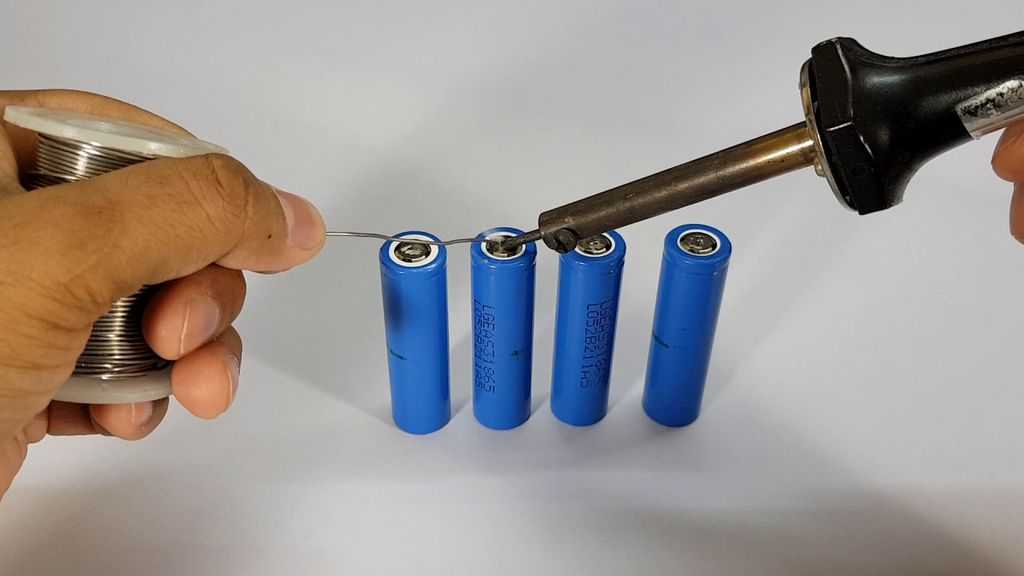

3. Облудите клеммы. Работайте быстро, чтобы не допустить перегрева аккумуляторов.

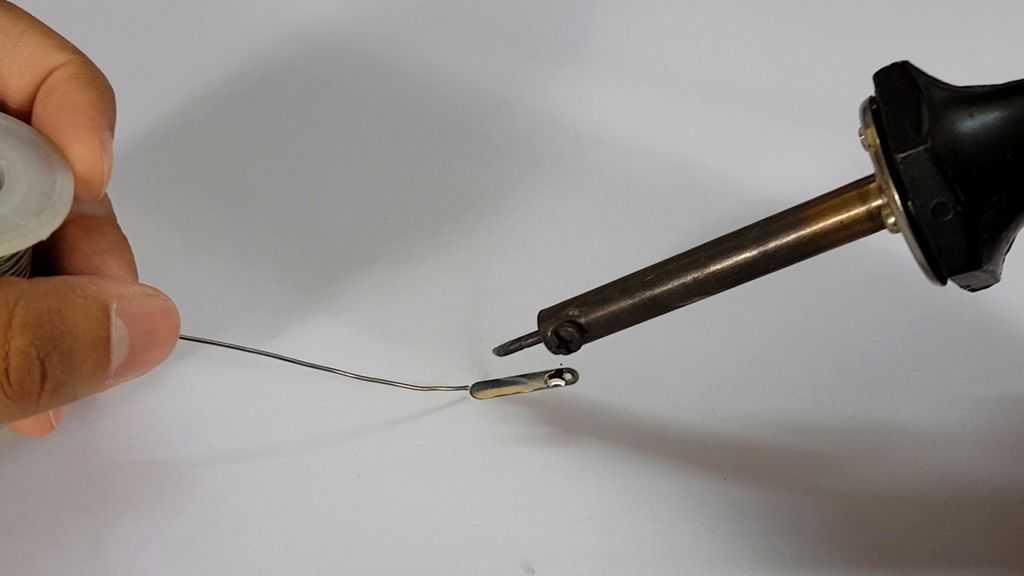

4. Возьмите контактные перемычки и облудите их с обоих концов.

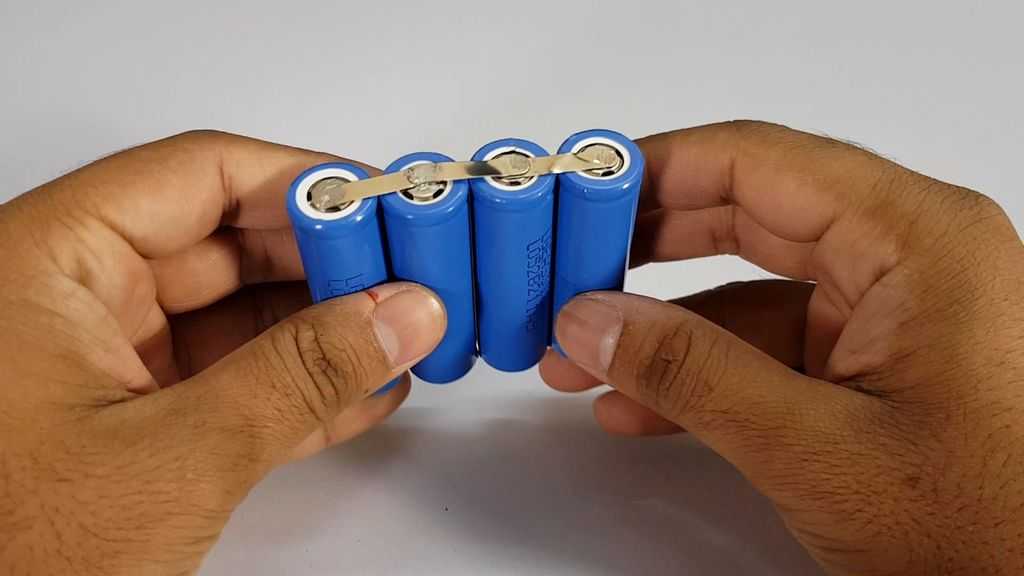

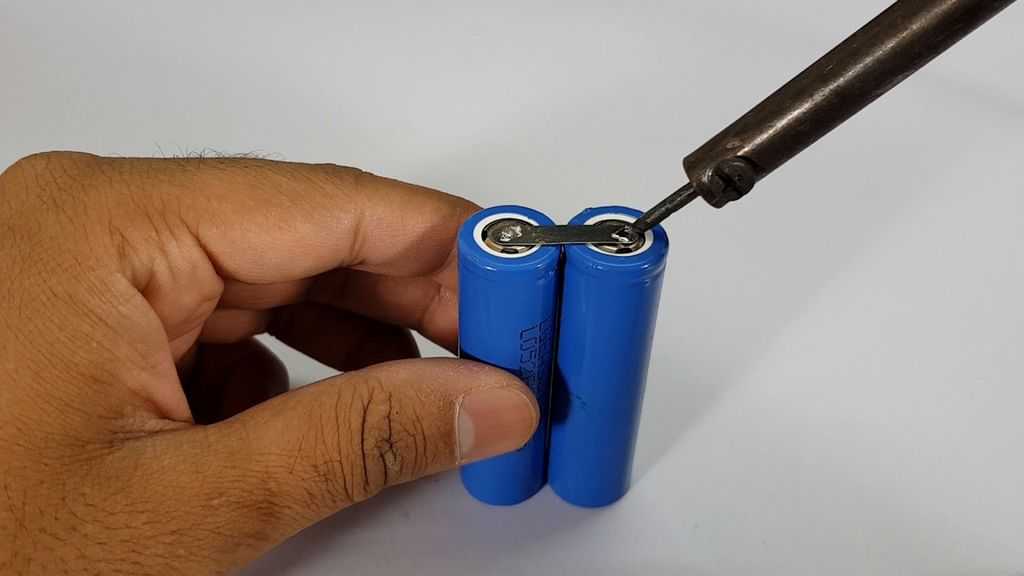

5. Приложите контактные перемычки к контактам аккумуляторов и припаяйте их с помощью паяльника.
6. Соедините таким образом все элементы по параллельной схеме.
7. Допустим, что каждый элемент имеет емкость 2200 мА*ч, четыре элемента, соединенных параллельно, образуют батарею 3,7 вольта, 8800 мА*ч.
8. Припаяйте провода к клеммам получившейся батареи.

Способ 2. Фонарь путь осветит, телефон «накормит»

У вас есть фонарик? Сейчас вы узнаете, как преобразовать фонарь, чтобы он не только путь-дорогу освещал, а ещё помогал оставаться на связи.

Зарядное устройство из фонаря

Нам необходимо:

• Фонарь с накопителем на 3,7 В
• Преобразователь напряжения со встроенным USB-выходом
• Контроллер энергозаряда.

1. Разбираем фонарик.
2. Резистор с подпаянным светодиодом необходимо убрать. Это даёт возможность сменить один из режимов свечения на другой режим — зарядку.
3. На то место, где ранее находилась вилочка с целью зарядки фонарика, ставим преобразователь с выходом.
4. К контроллеру заряда батареи припаиваем «+» и «-» от батареи. Уже после этого к контактам OUT+/OUT- предоставленного контроллера подпаиваем преобразователь 5 V.

ВАЖНО. Перед этим необходимо высвободить один контакт переключателя и подпаять к нему преобразователь.

1. Проверяем работоспособность. Если нужно — перепаиваем.
2. Крепим преобразователь и контроллер. Готово!

Вот такой модерн фонаря даст двойное преимущество в походе. И свет есть, и не страшно остаться без связи в любой момент.

Тут главное, всё сделать правильно, фонарик у вас точно найдётся, а дальше — дело техники.

Методика ремонта зарядного устройства для телефона своими руками

Не нужно быть большим специалистом, чтобы найти и устранить обрыв провода от блока зарядки до штекера. Повреждение провода можно определить при подключенном телефоне. Подключив телефон к зарядке, перегибают провод у штекера u основания блока, одновременно наблюдая за непрерывностью процесса заряда аккумуляторов.

В этих местах наиболее часто происходит обрыв провода. Если найден обрыв у самого основания штекера, тогда обрезают провод на расстоянии 5-7 мм от штекера. Это необходимо для того чтобы было возможно припаять целую часть провода. Припаянные провода изолируют отдельно тонкой термоусадочной трубкой.

Когда изолированы места пайки проводов, на штекер одевают более толстую термоусадочную трубку, для жесткости места пайки. Иногда обрыв провода происходит у самого основания штекера, тогда полностью освобождают штекер от пластикового уплотнителя, и припаивают провода непосредственно к штекеру.

Не перепутайте полярность проводов штекера. Место обрыва также находят мультиметром в режиме звуковой прозвонки или визуально. Найденное место обрыва провода обрезают с небольшим запасом по обе стороны. Очищают провод от верхней изоляции. Затем его обрезают, зачищают от изоляции, скручивают и паяют, предварительно одев на каждый провод тонкую термоусадочную трубку, а на общий провод более толстую трубку.

После пайки одевают тонкие трубки на провода и осаживают их, подогревая паяльником. В конце одевают более толстую трубку на место осаженных тонких трубок так, чтобы толстая трубка перекрывала их по длине. При пайке проводов соблюдайте полярность по их цвету. Новый провод со штекером для вашей марки телефона можно приобрести в специализированных магазинах. Тогда ремонт телефона сводится к простой замене неисправного провода.

Вид неисправных конденсаторов

Еще одна часто встречающаяся неисправность зарядного устройства для телефона — это нарушение контакта штырей сетевой вилки. Пружинящие контакты сетевой вилки часто отходят от контактных площадок на печатной плате. Для устранения подобной неисправности достаточно подогнуть эти контакты находящиеся внутри блока.

Вскрывают крышку блока. Хорошо, если имеются винты крепления крышки зарядного устройства, а если они спаяны. В этом случае нужно полотном ножовки по металлу с мелкими зубьями пропилить прорезь по всему периметру крышки. Устранив неисправность, крышку закрывают и закрепляют скотчем шириной 1 см.

Более сложные, но вполне доступные для электрика являются поломки устройства связанные с ремонтом элементов платы зарядного устройство для телефона. Прежде всего, вскрывают ЗУ и достают плату. Начинают ремонт с визуального осмотра элементов печатной платы и состояния ее дорожек.

Схема импульсного зарядного устройства для телефона

При осмотре элементов обращают внимание на вспучивание верхней части конденсаторов, потемнение и нарушение целостности резисторов. Потемнение резисторов и дорожек под ним говорит о превышении рабочей температуры. В этом случае проверяется сам резистор на сопротивление и прозваниваются диоды и транзисторы

В этом случае проверяется сам резистор на сопротивление и прозваниваются диоды и транзисторы.

Цоколевка транзисторов и схему ЗУ для вашей марки телефона можно найти в сети интернета. Если визуально обнаружить неисправность не удалось, включают устройство и замеряют входное сетевое напряжение. Если напряжение сети присутствует и слышен слабый звук работы импульсного трансформатора, тогда замеряют выходное напряжение блока.

Оно должно быть в пределах 7,5 В без нагрузки. Если выходного напряжения нет, а трансформатор гудит тогда нужно смотреть сопротивление выходной обмотки трансформатора и последующие за ней элементы. Так как зарядное устройство мобильников собраны по импульсной схеме, при их ремонте можно ориентироваться на статью “Ремонт импульсного блока питания своими руками”.

Из телефонных аккумуляторов

Для создания компактного повербанка небольшой емкости используются аккумуляторы мобильных телефонов. Рекомендуется использовать не менее 6 однотипных изделий одинаковой емкости, которые соединяются в общую цепь, а затем закрываются пластиковым кожухом.

Вариант Power Bank своими руками.

Для уменьшения размеров требуется собрать 2 банки, для удержания элементов используется малярный скотч или изоляционная лента. Для упрощения коммутационной схемы аккумуляторы размещаются контактными площадками в одном направлении.

Затем производится соединение медным кабелем крайних контактов источников тока в каждой банке. Проводка крепится методом пайки, перед соединением тестовым прибором проверяется полярность элементов. Батареи соединяются в параллельную цепь, что позволяет увеличить емкость будущего Power Bank.

При сборке следует использовать только крайние контакты на каждом источнике тока, средняя площадка не используется (этот элемент предназначен для контроля температуры батареи). По аналогичной схеме коммутируется вторая банка.

Внутри кожуха размещаются соединительная электропроводка и задняя часть разъема USB.

После соединения кабелей компоненты помещают в коробку, для ограничения подвижности устанавливаются пластиковые или поролоновые прокладки. Нужно протестировать работу полученного устройства, емкости установленных элементов должно хватать на 3-5 зарядок батареи смартфона.

Для соединения частей кожуха и дополнительных крышек применяется термоклей, винты или защелки. Тип конструкции зависит от конфигурации и конструкции деталей. Рекомендуется делать разъемную конструкцию, которая позволит удалять скопившиеся в ходе эксплуатации загрязнения и менять вышедшие из строя элементы.

Хороший результат достигается при использовании пластиковой водопроводной трубы, которая нагревается строительным феном и обжимается вокруг муляжа аккумуляторных банок.

Способ 3. Как сделать портативное зарядное устройство из батареек

Этот способ чем-то похож на первый, но тут мы будем использовать обычные литий-ионные накопители 18650 2200 мАч 3,6 В

Нам нужно:

• Литий-ионные батареи 18650 2200 мАч 3,6 В. — 8 штук
• Зарядка автомобильная
• USB-вход
• Блок-корпус с реле автомобиля

Схема портативного устройства

Всего в несколько шагов мы вновь добьёмся желаемого — изготовим свой Повер банк.

1. В корпусе нужно вырезать 2 отверстия: под выключатель и вход.
2. Накопительные батареи спаиваем вместе по 4 штуки. Схему вы можете увидеть на изображении. Устанавливаем их в корпус.
3. Объединённые блоки припаиваем к выключателю, потом от выключателя к плате, от платы к USB-входу. Этот процесс тоже показан на схеме.

Готовое устройство

Вот, пожалуй, самый быстрый способ. Такое устройство будет работать даже у любителя в силу своей простоты. Всего 3 шага и внешний аккумулятор для телефона своими руками готов.

Как сделать повер банк своими руками

Для этого проекта нам потребуется:

• Li-ion аккумуляторы 18650;
• модуль зарядки TP4056 с защитой;
• повышающий модуль DC-DC MT3608;
• самодельный корпус для powerbank;
• USB порты;
• светодиод и резистор;
• провода, стальной провод, термоклей, паяльник и т.д.

Файлы для печати корпуса повер банка на 3D принтере можно скачать здесь одним архивом. Если возможности 3D печати у вас нет, то можно подобрать пластиковый контейнер подходящего размера и разместить всю начинку и электрическую схему устройства в нем. Количество аккумуляторов 18650 можно брать произвольное, от этого будет зависеть лишь емкость (мощность) вашего внешнего аккумулятора.

Повер банк своими руками: схема и описание

Количество Li-ion аккумуляторов в схеме можно увеличивать, повышая ёмкость (мощность) внешнего зарядного устройства для телефона. Модуль зарядки TP4056 защищает аккумуляторы в устройстве от переразряда отключая заряд батарей при достижении напряжения 4,2 Вольта, а также от излишнего переразряда, отключая внешнюю нагрузку при падении напряжения на аккумуляторах до 2,9 Вольт.

Модуль MT3608 повышает напряжение на выходе устройства до 5 Вольт. По заявлению производителя на странице товара алиэкспресса данная плата может отдавать в нагрузку ток до 1 Ампера. Вместо батарей 18650 можно использовать старые литиевые аккумуляторы от телефона или планшета с выходным напряжением до 4,2 Вольт. После сборки power bank, остается аккуратно разместить схему в красивом корпусе.

Корпус для повер банка (внешнего аккумулятора)

Модель корпуса была разработана в программе Компас 3D, габариты корпуса без крышки 100 x 74 x 19 мм. Внутри корпуса внешнего аккумулятора предусмотрены сквозные отверстия для USB гнезд, а также для светодиода в качестве световой индикации зарядки аккумуляторов. Для параллельного соединения батарей 18650 предусмотрены места для креплений контактов, которые подключены к TP4056.

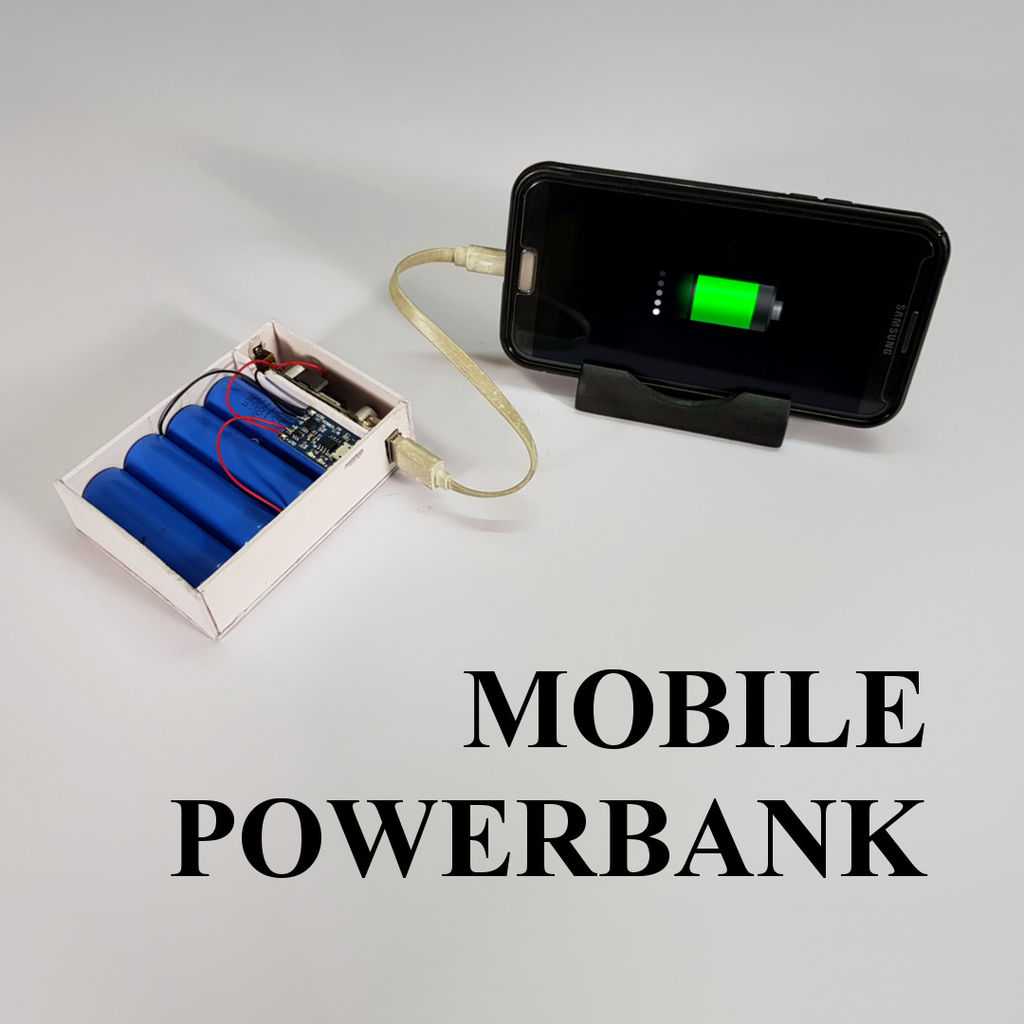

Сборка внешнего аккумулятора на батареях 18650

После сборки схемы и изготовления корпуса, остается лишь аккуратно собрать прибор. Контакты для параллельного соединения батарей в виде пружинок и стальной проволоки крепятся в специальных пазах в боковых стенках корпуса. Модуль TP4056 крепится в левом верхнем углу, где расположен проем для USB разъема. Повышающий модуль также размещается сверху и подключается выходящим USB портам.

Требования

Крат­ко обри­сую тре­бова­ния, которые я предъ­являл к сво­ей самодел­ке.

1. За­ряд­ка от штат­ного ноут­бучно­го БП. Через Micro-USB заряжать такой емкий акку­муля­тор — мазохизм, кабеля Type-C в доме нет ни одно­го, а делать отдель­ный заряд­ник спе­циаль­но для сво­ей самодел­ки не кошер­но, хочет­ся иметь воз­можность зарядить­ся от чего угод­но. 220-воль­товое гнез­до тре­бует доволь­но габарит­ной схе­мы пониже­ния и вып­рямле­ния, которая к тому же нуж­дает­ся в охлажде­нии даже при исполь­зовании импуль­сно­го тран­сфор­матора. Поэто­му на вход будет стан­дар­тное гнез­до 5,5 × 2,5 мм, куда мож­но вста­вить любой заряд­ник с нап­ряжени­ем от 13 до 32 В.
2. Боль­шая емкость для про­дол­житель­ной авто­ном­ной работы. Тас­кать с собой уве­сис­тую шту­ку, которая сядет через минут двад­цать, — удо­воль­ствие пос­редс­твен­ное. Если уж делать, то делать доволь­но емкий, чтоб потом не бегать гла­зами вок­руг в поис­ках розет­ки.
3. Вы­ход — стан­дар­тный ште­кер 5,5 × 2,5 мм. Само собой, если ты решишь пов­торить эту самодел­ку и у тебя дру­гой разъ­ем — его лег­ко заменить любым дру­гим.
4. Кноп­ка‑вык­лючатель, для удобс­тва и что­бы не рас­ходовать заряд батареи током холос­того хода выход­ного пре­обра­зова­теля и инди­като­рами.
5. USB-выход с под­дер­жкой быс­трой заряд­ки для смар­тфо­на.
6. Вы­сокая выход­ная мощ­ность для нор­маль­ной заряд­ки ноут­бука.
7. По воз­можнос­ти — регули­руемое выход­ное нап­ряжение для без­болез­ненной перес­трой­ки под дру­гой ноут­бук при необ­ходимос­ти.

Power bank на суперконденсаторах своими руками

Powerbank своими руками делается немного не так.

Идете на ebay или aliexpress и покупаете там:

1) Элементы типоразмера 186502) Коробку для них.

Вставляете одно в другое, получаете выгоду.

Плату можно выдрать из той же коробки, но заработает ли он с вашей батареей — большой вопрос. Возможно её придется переделывать, а для этого нужно хорошее знание схемотехники.

Сообщение отредактировал Dimsml — 18.01.14, 17:26

Автор, теоретически, можно попробовать поставить схему с контроллером для заряда-разряда от китайского повербанка, ссылку на который я привел ниже. Режимы напряжения вроде идентичны. А емкость у батареи хорошая.

Есть одна коварная задумка.. Выставляю на ваш суд.

В общем, есть цель — повербанка своими руками с минимальными вложениями и максимальным задействием имеющихся материальных ресурсов.

Что имеем?1. В избытке АА Ni-MH (Ni-MH именно, не 18650 литий) емкость

2Ah..2. Возможность сколхозить из многочисленного электронного хламья кейс для последовательной установки 3-х АА. 3. Желание покулибничать, пограбить корованы сделать своими руками повер-банк аля «из того что было»+схема-контроллер заряда-разряда с али, например, такая. 4. Что смущает? Схема рассчитана на работу с литием, у нас же последовательный металл-гидрит. Смотрим спецификацию работы лития в режиме разряд-заряд и металл-нидридных аккумов соединенных последовательно в количестве 3 шт.

Итак, литий делается с такой защитой:Защита по превышению тока / КЗ — 7.5А.Защита от перезаряда — 4.25ВЗащита от переразряда — 2.75В.Время срабатывания — 20мс

Что имеем по никелю?Разрядка до 0,8-0,9В на банку, то бишь 2,75 (0,9*3) в итоге и имеем. Заряд заканчивается в режиме 1,4-1,6В (зависит от конкретной банки, например, енелупы имеют большее напряжение в заряженном состоянии и режиме эксплуатации, что позволяет использовать их емкость более полноценно). Опять же, 4,25В дают нам те же 1,4В*3. Но при этом, имеется возможность заряжать банки в интеллектуальном BC-700 и делать им периодическую разряд-заряд профилактику.

На выходе получаем несколько громоздкий, но зато честный повербанк со своими 2Аh, чего хватит для полной зарядки смартфона. А несколько комплектов никелиевых аккумов позволят зарядить телефон равное их количеству раз. Профит?

Сообщение отредактировал promos — 22.01.14, 17:52

Если б/у, то в мусор. Со временнем их внутреннее сопротивление повышается, т.е. не могут отдать большой ток.

Заключение

Вы смогли из аккумулятора телефона сделать мощный Power Bank с минимальными вложениями и высокой надёжностью. Если не хотите покупать готовые корпуса, то используйте смекалку и творческие идеи, чтобы придумать прочный защитный короб для изделия, либо заверните его в несколько слоёв изоленты, чтобы закрыть оголённые контакты.

Если у вас возникли вопросы, то отправьте сообщение ВКонтакте @NeovoltRu, чтобы получить помощь. Подпишитесь в группе на новости из мира гаджетов, узнайте об улучшении их автономности и прогрессе в научных исследованиях аккумуляторов. Подключайтесь к нам в Facebook и Twitter.
