На панели приборов ваз 2114 горит лампочка аккумулятора что это означает

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Не каждый водитель об этом знает, а почему? Потому что в ПДД, которые он сдавал, для получения прав по устройство автомобилей ничего не сказано. Из тех кто эти права получил, только каждый сотый хоть немного разбирается в устройстве, а досконально знает все узлы и агрегаты не каждый пятисотый получивший права. Поэтому те кто рассказывают, что это вы и так знаете, сами не разбираются в устройстве.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

Индикатор аккумулятора — какой цвет что означает

Многие электролитные аккумуляторы для удобства оснащены индикатором заряда, в зависимости от цветового показателя легко определить состояние устройства.По своей сути этот индикатор на аккумуляторной батарее — является ареометром.

Устройство индикатора разряда аккумулятора достаточно простое:

сверху располагается глазок, который сигнализирует о состоянии устройства;
далее идет лупа-столбец — она проецирует цвет в глазок;
внизу находится ножка с зеленым шариком или двумя — зеленый с красным.

В зависимости от заряда устройства и состояния электролита — шарик внутри корпуса всплывает или погружается на дно. Таким образом происходит визуальная индикация.

Для оценки цветового индикатора в первую очередь нужно слегка постучать по глазку, для этого подойдёт рукоятка отвертки или что-то похожее.

Этот процесс необходим не всегда, но часто он помогает перед оценкой цвета индикатора аккумулятора, так как после постукивания выгоняются пузырьки воздуха, которые могут помешать просмотру.

Производители особо не экспериментируют с цветовыми вариациями в глазке на аккумуляторе (обычно иное обозначение расписывается на наклейке-инструкции), распространены следующие цвета:

зеленый — всплыл зеленый шарик. Показатель нормы.
красный /черный — всплытие красного шарика, когда в глазке черный — шарик на дне. Требуется заряд.
белый/серый/прозрачный/ желтый — цвет видится по-разному из-за разной цветопередачи и восприятия глазом, но в действительности же это цвет прозрачной ножки пластикового датчика, в случае с желтым — цвет электролита. Не хватает воды.

https://www.youtube.com/watch?v=zpl-S-4sS0I

Индикаторы на аккумуляторе по цветам

У владельцев АКБ с индикацией часто возникают вопросы касательно цвета глазка, почему он горит тем или иным цветом и наоборот не светится.

Каким цветом должен гореть индикатор на аккумуляторе?

В данном случае не требуется подзарядка и какие-либо действия.

Что означает красный индикатор на аккумуляторе? Сюда же относится недоумение по поводу черного цвета индикации батареи.

Данные цвета сигнализируют что нужно произвести зарядку батареи, если оставить устройство без внимания она полностью разрядится и может выйти из строя.

⦁ Индикатор на аккумуляторе белого цвета (серого или желтого) .

Данный оттенок глазка означает, что уровень электролита понизился. В случае с обслуживаемыми батареями — требуется добавить дистиллированной воды (продается в аптеке или автолавке) до отметки. Если же АКБ необслуживаемая — речь идет о её замене.

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки

Большинство современных автомобильных аккумуляторов оснащено небольшим зелёным индикатором, но при этом мало кто из водителей, знает, что это за механизм и какое у него основное назначение. Поговорим поподробнее о том, что это за датчик, для каких целей он используется и стоит ли выбирать батареи, оснащенные в обязательном порядке такой системой.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

приводной ремень генератора ослаб, износился или порвался;
перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
нарушен контакт в разъёмных колодках монтажного блока;
неисправность реле-регулятора;
неисправность диодного моста;
неисправность в цепи дополнительных диодов;
обрыв в цепи подвода тока к электромагнитам ротора;
нарушение контакта на клеммах аккумуляторной батареи;
отсутствие питающего тока на выходе из генератора;
износились щётки генератора;
нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря

Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Метки: caddy, генератор, бош, bosh, заряд, аккумулятор

Комментарии 19

Проблема решилась. Дело оказалось в РР и попутно в диодном мосте, поменяли их мне вместе с ротором и подшипниками до кучи, плюс еще в этом доьре был виноват стартер, а именно китайское втягивающее, его поменяли на б/у оригинал, и о чудо машина ожила заряд 14.1 на хол. и 13.8 под нагрузкой.

цена вопроса: 3700 р.

В идеале 13.8 должно быть на любых оборотах

Было такое на старой машине. Все перерыл, а оказалось все банально — пропала масса между геной и аккумулятором. После подключения корпуса гены на кузов все стало нормально. Провод 16мм2

У тебя провод силовой идет как: 1. Генератор- стартер- АКБ 2. Генератор- АКБ- стартер Если вариант 1 смотри еще зависание щеток стартера Если вариант 2 смотри гену Но судя по напруге у тебя сдулся регулятор вследствии зависания щеток на стартере. скорее всего вариант 1 (Т.к. 19 на выходе (это регулятор, слишком высокое напряжение) а на АКБ 12 (значит похоже на то что стартер «ворует»))

да забыл еще написать у меня на горячую стартер не крутит втягивающее щелкает но стартер не выдает признаков жизни на холодную все норм.

Зависают щетки на якоре

У тебя вариантов особо нет: тряси стартер и меняй регулятор и будет счастье

При включении зажигания не горит лампа аккумулятора авто

Неполадки с контактами. Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;
Обрыв цепи. Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;
Проблема с реле. Некоторые модели автомобилей имеют реле, отвечающее за работу лампочки заряда аккумулятора на панели. При отказе этого реле лампа не загорится. Для проверки с помощью мультиметра замеряют напряжение на положительном выводе реле. При проблеме с генератором напряжение будет меньше 6 В, при более высоком напряжении неисправно реле. Его нужно заменить. Детально об этом, мы написали статью «Как проверить реле регулятора генератора?».

Газель бизнес нет зарядки лампа не горит. Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Устройство и схема цепи заряда

Техническое состояние основных узлов автомобиля отсображается на панели приборов. Так, от надёжной работы в любую погоду, системы питания электрооборудования зависит работоспособность транспортного средства. Она состоит из генератора, аккумулятора (АКБ), предохранителя F16, клемм, соединительных проводов и контрольной лампочки. Дефект в одном из этих элементов – это причина, по которой пропала зарядка на ваз 2114 инжектор.

Функциональная схема цепи зарядки автомобиля ВАЗ 2114

В начальный момент после включения ключа зажигания через лампочку и разделительный диод подаётся достаточное напряжение (клемма D) для возбуждения генератора. Далее при вращении механическая энергия преобразуется в электрическую.

Схема цепи зарядки АКБ на ВАЗ-2107

АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
- первая шина идет к стартеру;
- вторая шина – к генератору.
«Плюсовый» вывод генератора передает напряжение:
- на блок для предохранителей;
- на замок зажигания.
С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
С предохранителей напряжение подается:
- на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
- на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
Следующий этап в цепи зарядки АКБ – передача тока на:
- блок с предохранителями;
- клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

приводной ремень генератора ослаб, износился или порвался;
перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
нарушен контакт в разъёмных колодках монтажного блока;
неисправность реле-регулятора;
неисправность диодного моста;
неисправность в цепи дополнительных диодов;
обрыв в цепи подвода тока к электромагнитам ротора;
нарушение контакта на клеммах аккумуляторной батареи;
отсутствие питающего тока на выходе из генератора;
износились щётки генератора;
нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Лампочка тухнет и горит в полнакала

Лампочка горит при увеличении оборотов

Лампочка загорается на холостом ходу

Лампочка периодически мигает при работе холодного двигателя

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Лампочка продолжает гореть при выключенном зажигании

И лампочка горит, и зарядка идёт

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями

могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Почему не горит лампочка аккумулятора при включении зажигания?

Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

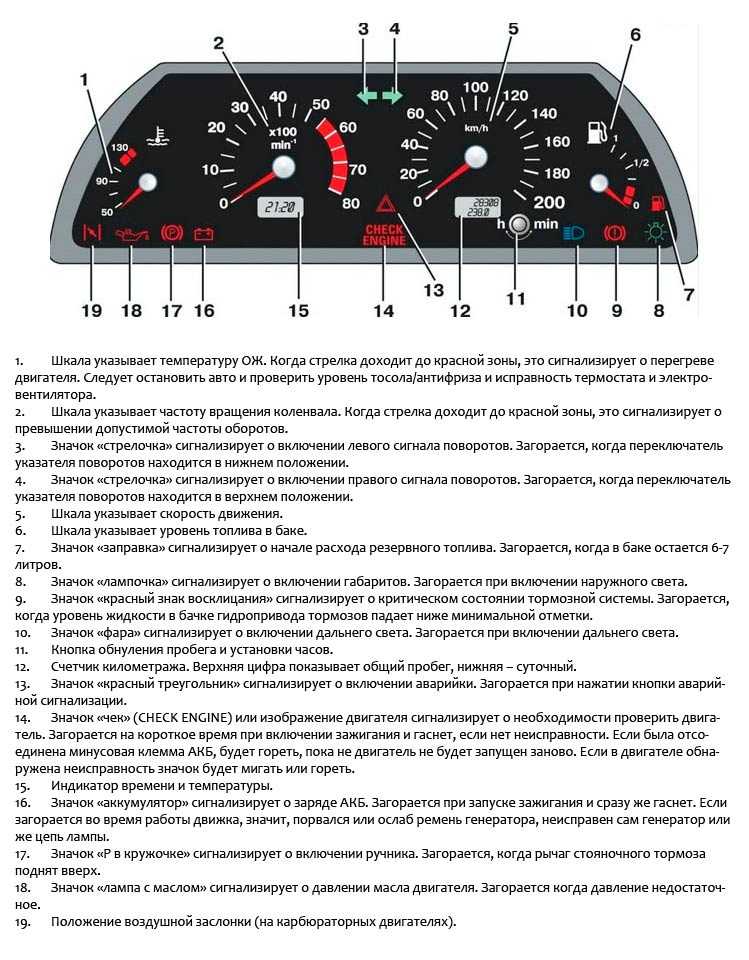

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

Сколько лампочек в приборной панели ВАЗ 2114, стало понятно, следует сказать несколько слов об их назначении:

Сигнализация о включении поворотов, отдельно для левой и правой стороны;
Минимальный уровень топлива в баке;
Включение габаритных огней;
Аварийное состояние тормозной системы;
Включение дальнего света фар;
Контрольная лампа о контроле двигателя;
Включение аварийной сигнализации;
Лампа, показывающая разряд автомобиля;
Сигнализация включённого ручного тормоза;
Аварийное падение давления масла;
Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

Типовые неисправности и способы их устранения

Существует несколько причин, почему не горит лампа аккумулятора: перегорела лампочка индикатора, вышел из строя предохранитель, разряд батареи, другие неполадки в электрической цепи. Эта неисправность может сигнализировать о том, что генератор не вырабатывает электричество и автомобиль питается от аккумулятора. Если это так, то нужно как можно быстрее избавиться от неисправности.

Сгорела лампочка индикатора

Перегоревшая лампочка – это самая простая причина, почему не горит лампа зарядки аккумулятора. В таком случае нужно как можно быстрее заменить ее на новую.

Во-первых, без индикатора нельзя контролировать зарядку батареи и работу генератора.
Во-вторых, в некоторых автомобилях нет встроенного сопротивления, а без него цепь разрывается, генератор перестает выдавать электрическую энергию в сеть автомобиля и зарядка батареи прекращается.

К автомобилям без встроенного сопротивления относятся многие модели автомобилей ВАЗ, а также некоторые старые иномарки.

Перегорел предохранитель

Еще одна частая причина неисправности – это перегорание предохранителя. Расположение монтажного блока у различных моделей автомобилей может различаться. Уточнить, где он находится, можно, заглянув в техническую документацию к вашему транспортному средству. В автомобиле ВАЗ-2114 блок предохранителей расположен в монтажном блоке моторного отсека.

На крышке монтажного блока можно увидеть расположение всех предохранителей.

Нужно проверить предохранитель F16. На рисунке ниже он обозначен синим цветом.

Существует такие способы проверки предохранителя.

Берем заведомо исправный предохранитель и вставляем его на место подозрительного. Если проблема устранена, лампочка загорелась, то на этом ремонт можно считать законченным.

Также можно вынуть предохранитель и проверить его сопротивление – оно должно быть равно 0 Ом.

Выставляем на мультиметре предел измерения напряжения 20 В (если батарея автомобиля выдает 12 В). После этого подаем напряжение. Один щуп подключаем к корпусу автомобиля, а второй – к выводу предохранителя. Предохранитель можно считать исправным, если напряжение присутствует на обеих ножках. Если электричество присутствует только на одной ножке, то такой предохранитель нуждается в замене.

Разряжен аккумулятор

Также индикатор зарядки не будет гореть, если АКБ разряжен. Это может случиться, если автолюбитель забыл выключить прибор, потребляющий электричество, например, фары. В таком случае батарею нужно зарядить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! При этой неисправности все индикаторы на панели не будут гореть или будут светиться очень тускло

Кроме того, причиной такой поломки может стать потеря емкости аккумулятора. В таком случае его следует заменить.

Еще одна причина, по которой нет электричества в бортовой сети, это окисление клемм АКБ. Чтобы устранить данную неисправность, клеммы нужно почистить.

Кроме того, могут быть проблемы с генератором, из-за которых батарея не заряжается. Также он может не справляться при установке на автомобиль мощных потребителей электричества. Поэтому при установке мощной акустики нужно подумать о замене заводского генератора на более мощный.

Другие неполадки в электрической цепи

Следующей причиной, почему не загорается лампочка заряда аккумулятора, являются неполадки в электрической цепи. Основные из них:

Проблемы с контактами. Часто возникают весной, после периода зимних холодов. В этом случае влага и конденсат провоцируют окисление разъемов. Индикатор работает нестабильно, один раз он может загореться, а на следующий день перестает светиться. В этом случае необходимо прочистить контакты.
Обрыв цепи. Чтобы найти неисправность, необходимо прозвонить цепь при помощи мультиметра.

Видео о ремонте на примере автомобиля ВАЗ-2107

Как узнать что зарядка на аккумулятор не идет?

Аккумулятор не заряжается от генератора. Первый сигнал о том, что на аккумуляторную батарею не идет зарядка – горящая красная лампочка аккумулятора! И дабы убедится в этом, можно проверить напряжение АКБ. На клеммах аккумулятора должно быть 12,5… 12,7 В. Когда же двигатель запущен, то напряжение поднимется до 13,5… 14,5 В. При включенных потребителях и работающем двигателе показания вольтметра, как правило, скачут от 13,8 до 14,3V. Отсутствие изменений на табло вольтметра или когда показатель выходит за пределы 14,6В говорят о неисправности генератора.

Когда генератор работает, но не заряжает аккумулятор, причина может скрываться в самой батарее. Видимо она была полностью разряжена, что называется “в ноль”, тогда напряжение менее 11V. Нулевой заряд может возникать по причине засульфатированности пластин. Если сульфатация незначительная – ее можно попытаться устранить. И попробовать зарядить при помощи пуско-зарядного устройства.

Как понять что аккумулятор не заряжается от зарядного? При подключении аккумулятора к зарядному устройству свидетельством того, что он полноценно заряжается, является, постоянно меняющееся напряжение на клеммах и скачущие показатели напряжение или тока на циферблате устройства. Если заряд не идет, то изменения не будет. Когда нет зарядки на аккумуляторную батарею из зарядного устройства типа Орион (имеющего лишь индикаторы), то очень часто можно наблюдать гудение и редкое мигание лампочки “ток”.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.
