Нет зарядки – признаки

Ситуация, при которой генератор перестал выполнять свои основные задачи по обеспечению электрической энергией аккумуляторной батареи, может быть определена при помощи следующей симптоматики:

батарея теряет заряд с увеличенной скоростью;
частые сигналы от соответствующей лампы на приборной доске;
снизился уровень производительности электроприборов в автомобиле.

Водитель, заметивший одну из этих ситуаций, или все сразу, сможет сделать вывод о неисправности бортового генератора.

Сигнальная лампа

Российский автомобиль ВАЗ-2107 оснащен бортовой приборной доской, на панели которой расположены индикаторы, указывающие, в том числе, и на наличие конструктивных неполадок. Одна из лампочек отвечает за передачу информации, касающейся стабильности работы генератора: если цепь функционирует в штатном режиме, индикатор светится только при зажигании, ровно до того момента, пока не запустится двигательная установка.

Быстрая разрядка аккумулятора

Неполадки, возникшие во время работы генераторной установки, немедленно отразятся на состоянии заряда аккумуляторной батареи. Неисправный генератор не сможет обеспечивать должный уровень электрического напряжения, необходимый для качественной зарядки аккумулятора. Водитель может определить недостаточное количество заряда в батарее по возникновению трудностей в момент запуска мотора.

Снижение производительности электрооборудования

Так как генератор работает с целями обеспечения бортовых электроприборов должным количеством энергии, его неполадки приведут к возникновению сбоев в работе различных устройств. Водитель, подозревающий наличие неисправности, должен попробовать запустить в работу какие-либо узлы, для функционирования которых нужно электричество: например, включить фары или отопительный аппарат.

Снижение производительности этих устройств – недостаточно яркий свет и слабое вращение вентилятора, станут признаками поломки генератора.

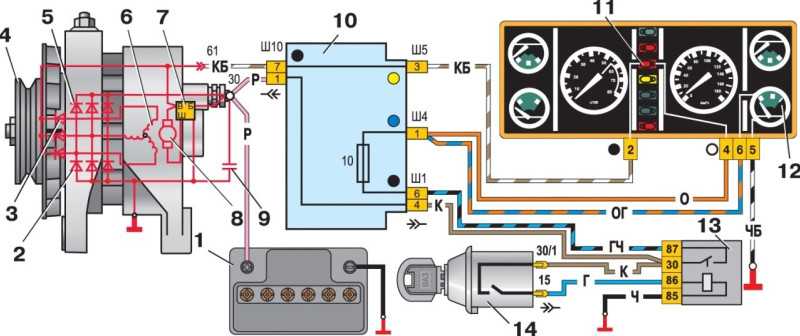

Схема зарядки аккумулятора

Эту же схему используют не только на ВАЗ 2107, аналогичная применяется и в любом другом автомобиле. Отличие лишь в составных элементах – они рассчитаны на различный ток и режимы работы. Цепь зарядки:

отрицательный вывод аккумуляторной батареи соединен с металлическим кузовом толстой медной шиной;
к положительному выводу подключена вся электросистема автомобиля – идет две шины: к стартеру и генератору («30» клемма);
от положительного вывода генератора напряжение идет к блоку предохранителей и замку зажигания;
от замка зажигания напряжение идет в монтажный блок с предохранителями;
лишь после него подается питание (с защитой предохранителем F10) на контрольную лампу, сигнализирующую о недостаточной зарядке, а также на вольтметр – прибор, измеряющий напряжение;
после этого питание поступает на блок предохранителей и идет к «61» клемме генераторной установки – к щеточному узлу.

Схема непростая, в ней очень много элементов, которые могут выйти из строя. Может даже разрушиться контакт, что приведет к тому, что генератор плохо заряжает аккумуляторную батарею. И все это сказывается на ваших нервах – сразу начинается паника.

1 — АКБ; 2 — Крыльчатка генератора; 3 — Диоды защиты; 4 — Шкив привода; 5 — Выпрямительные диоды; 6 — Обмотка статора; 7 — Регулятор напряжения; 8 — Обмотка возбуждения; 9 — Фильтрующий конденсатор; 10 — Блок предохранителей; 11 — Контрольная лампа на приборной панели; 12 — Вольтметр; 13 — Реле включения зажигания; 14 — Замок зажигания.

Но не нужно паниковать, достаточно только продиагностировать состояние всех элементов системы. И даже если у вас инжектор установлен на ВАЗ 2107, машина сможет выдержать путь до ближайшей СТО или магазина автозапчастей. Если аккумулятор, конечно, в хорошем состоянии.

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2017.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

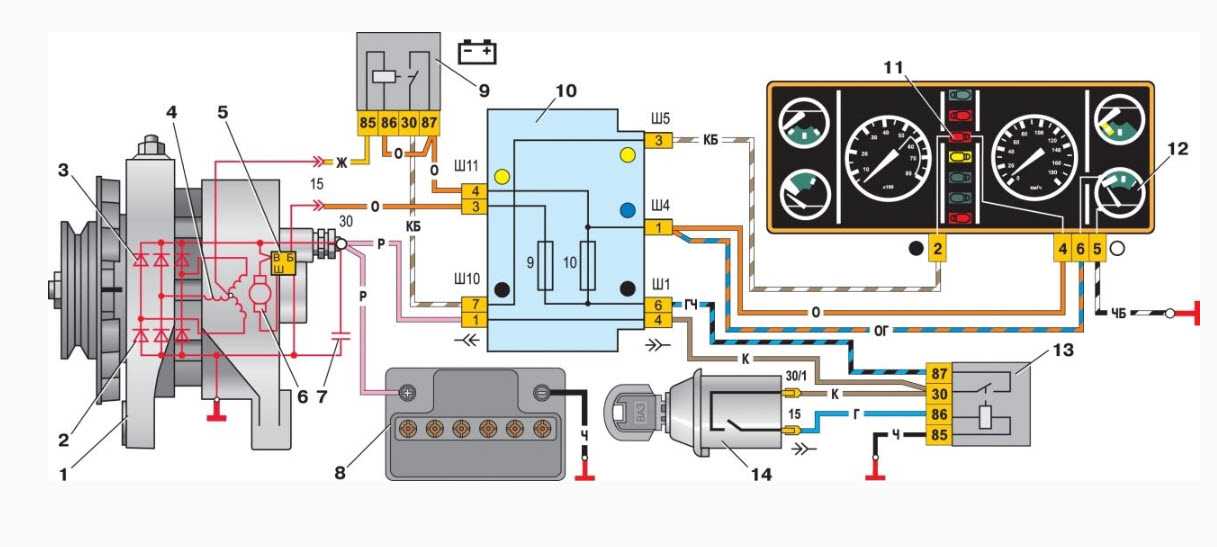

Ниже приведена схема зарядки аккумулятора ВАЗ 2107:

Схема зарядки аккумулятора ВАЗ

Иногда она пропадает не из-за неисправности електрики, а по вине погоды. Проблемное время весна и осень, когда при движении по лужам пропадает зарядка, вплоть до загорания лампочки. Восстанавливается не сразу, а спустя некоторое время даже в несколько минут. Виной всему попадание воды на ремень, при этом защита не поможет.

Время пропадания заряда зависит от износа ремня и его натяжки. Естественно, чем сильнее натянут ремень бем лучше. Если установить ДХО, то нагрузка на генератор станет меньше и падение тока не будет столь значительным.

голоса

Рейтинг статьи

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Причины почему пропала зарядка на ВАЗ 2107 карбюратор

Что делать если аккумулятор разряжается (нет зарядки)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования. Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2).

Горит контрольная лампа

Показания вольтметра до запуска двигателя

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле— проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму— проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите здесь

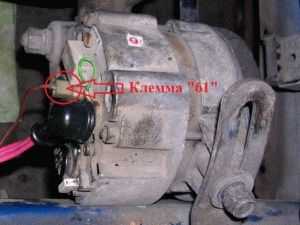

Клемма «61» генератора Ваз-2107

2) Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Показания вольтметра-нормальная зарядка

Лампа продолжает гореть или слегка тускнеет. Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Это слишком мало для нормальной зарядки

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачек напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Что делать если аккумулятор «кипит»?

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Слишком высокое напряжение- перезаряд

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

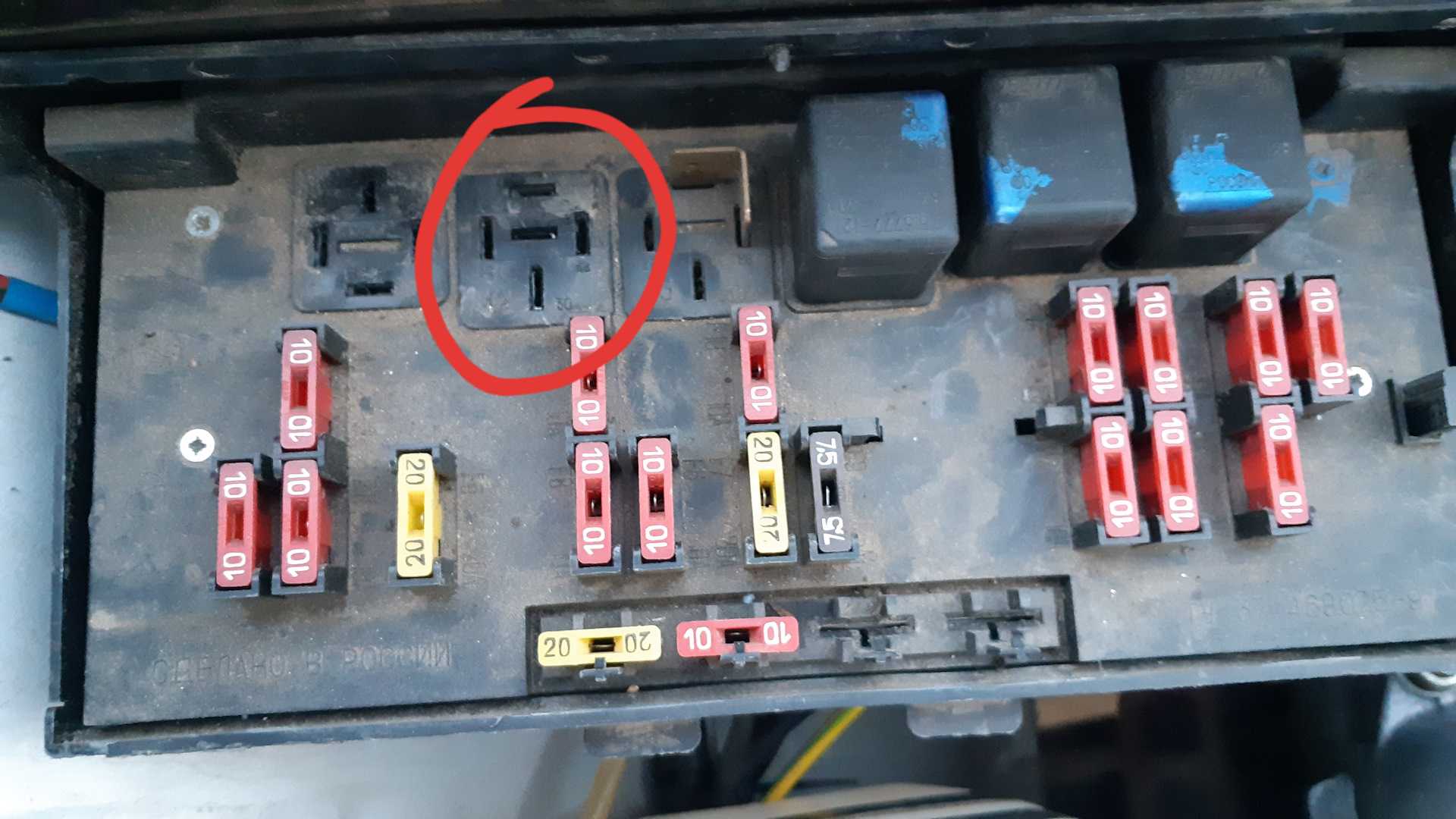

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать, потребуется заменить диодный мост.

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.
