Причины списания аккумулятора автомобильного

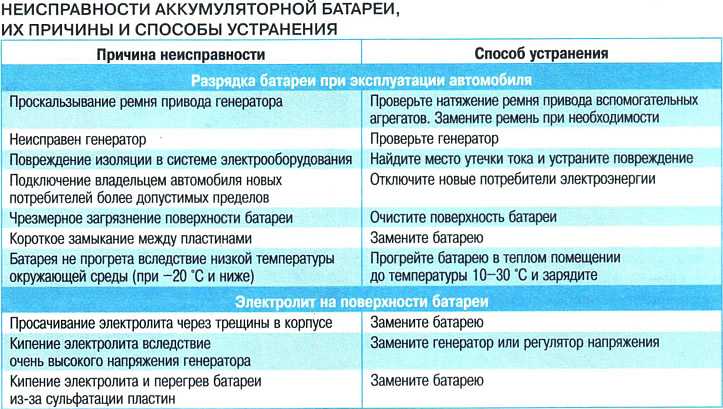

Основные неисправности

Чтобы определить неисправность, нужно провести общую диагностику электрической системы автомобиля.

Она проводится по порядку исключения возможных причин от легко исправляемых и дешевых к сложным и дорогим. Вот примерный алгоритм того, как проверить электрическую систему автомобиля.

Частые короткие поездки

Аккумулятор при каждой заводке двигателя должен восполниться. В городском режиме с короткими поездками энергии расходуется больше, чем восполняется. Аккумулятор стоит периодически подзаряжать зарядным устройством. Просто проследите за временем своих поездок, особенно в зимнее время, и почаще проверяйте состояние своего АКБ.

Утечка тока

Если автомобиль расходует электроэнергии больше, чем восполняет, аккумулятор будет разряжен. Неисправная проводка, «пробои» обмоток электродвигателей, закоротившие дорожки электросхем — источник постоянного расхода электроэнергии. Короткое замыкание «выпивает» энергию аккумулятора, который за пару часов может разрядиться полностью.

Утечка тока проверяется двумя способами:

При выключенном зажигании снимаем клемму с аккумулятора, и медленно одеваем назад. Если при подключении клемма «искрит», есть повод проверять дальше.

Поиск причины утечки тока

Отключаем по порядку цепи электровентилятора охлаждения, генератор и стартер. Они работают, как правило, без предохранителей.
По порядку отключаем при включенном зажигании предохранители. Если стрелка на амперметре упала — ищем короткое замыкание или испорченный потребитель в цепи этого предохранителя.
Цепь «прозванивается» на наличие короткого замыкания по порядку — от предохранителя до потребителя.

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Глубокий разряд

Это наиболее распространённая причина плохой работы батареи. Недостаточная зарядка АКБ ведёт к тому, что она не выдаёт нужный ток, что приводит к недостаточно активному проворачиванию коленвала при пуске двигателя. Основные причины плохого заряда (или его полного отсутствия):

плохой контакт клемм аккумулятора и выводов подсоединённых к нему проводов;
ослабление ремня привода генератора;
поломка регулятора напряжения (может быть встроенным или в виде отдельной конструкции);
выход из строя самого генератора;
низкий уровень электролита или плотности в банках батареи;
перегорание предохранителя;
неисправности электропроводки.

Проверить работоспособность генератора можно при помощи вольтметра. Для этого нужно запустить двигатель и померить напряжение на клеммах АКБ. Оно должно быть в пределах 14,0–14,5 Вольт и не падать ниже указанного минимального значения при включении потребителей: дальнего света, отопителя, обогревателя заднего стекла. В случае, когда напряжение менее 14 Вольт, это значит, что не заряжается аккумулятор автомобиля: придётся заняться ремонтом генератора.

Если реле-регулятор и генератор исправны, то от последнего нужно провести отдельный провод к плюсовой клемме аккумулятора. При полном восстановлении зарядки проверьте целостность штатного кабеля. Найти нужный предохранитель можно, воспользовавшись информацией из инструкции к эксплуатации автомобиля или данными из интернета.

Уровень электролита считается нормальным, если жидкость выше щитка на 10–15 мм. Чтобы произвести проверку, понадобится специальная стеклянная трубка с метками внизу. Её нужно опустить в одну из банок до упора в щиток. Зажмите верхнее отверстие трубки и вытащите её. Электролит, находящийся в ней, покажет высоту уровня. Если он недостаточен, долейте дистиллированную воду. Зимой проверять уровень электролита рекомендуется каждые две недели, в жаркую погоду – через одну.

Взорвался аккумулятор в машине

Как и в предыдущем случае, взрыв АКБ происходит из-за совокупности форм-факторов, среди которых можно выделить следующие:

слишком высокое напряжение бортовой сети. Причина в неисправном реле-регуляторе напряжения. Так называемая «шоколадка» в конструкции генератора дозирует подачу напряжения на обмотку возбуждения статора. Таким образом, напряжение зарядки поддерживается на заданном диапазоне, вне зависимости от количества включенных потребителей;

Система бортовой самодиагностики современных авто способна отреагировать на неадекватную работу генератора сигнальной лампой на приборной панели. На авто с отсутствующей функцией лампочка «АКБ» в случае перезаряда не загорается.

низкий уровень электролита;
утепление аккумулятора;
неисправность клапана сброса газов;
резкая повышенная нагрузка на батарею.

Закипание электролита

В отличие от «традиционного», кипение электролита возникает не из-за высокой его температуры. Причин для обильного испарения у рабочей жидкости аккумулятора обычно две:

неправильная работа реле-регулятора, в результате чего АКБ перезаряжается, и находящаяся в ней вода распадается на кислород и водород;
сульфатация пластин аккумулятора, не позволяющая им полноценно взаимодействовать с электролитом, что приводит к недополучению батареей энергии, а также электролизу.

Вообще-то в неисправностях, относящихся к первому случаю, аккумулятор не виноват. Здесь нужно просто отремонтировать генератор или реле. А вот со сульфатацией нужно разбираться.

Неисправности АКБ для списания

Их перечень определяется руководящим документом РД-3112199-1089-02, приложением №1, принятым Министерством транспорта Российской Федерации.

Под износом аккумулятора понимаются следующие неисправности:

снижение пусковых характеристик ниже уровня, определяемого ГОСТ 951-91;
снижение напряжения ниже 9.6 В в конце проверки с помощью нагрузочной вилки, длящейся 5-7 секунд, после обслуживания АКБ в соответствии с приложением №1 документа РД-3112199-1089-02;
трещины на корпусе, не поддающиеся ремонту;
уменьшение объема электролита в необслуживаемых аккумуляторах;
минимальная наработка для списания, приведенная в таблице ниже.

Сульфатация пластин

Подобная неисправность аккумуляторных батарей обычно служит им «приговором». Химическая реакция возникает в нескольких случаях, в основном связанных с неправильной эксплуатацией батареи:

отсутствие периодической подзарядки АКБ;
недостаточная плотность электролита либо недостаточный его уровень (в итоге пластины входят в контакт с воздухом);
постоянная эксплуатация сильно разряженного аккумулятора.

Определить начало процесса сульфатации можно, взглянув на электролит в банках. Вы увидите на поверхности кристаллы сернокислого свинца – основной признак умирающего аккумулятора автомобиля. Эти химические образования не могут раствориться в жидкости, из-за чего она не поступает внутрь пластин. В итоге их рабочая поверхность становится маленькой, что приводит к потере ёмкости батареи.

Ещё один признак начала сульфатации – быстрая зарядка: час-другой и можно ехать! Однако в реальности точно так же быстро происходит саморазряд аккумулятора автомобиля. Если сульфатация обнаружена на ранней стадии, есть возможность исправить ситуацию, осуществив 4–5 циклов зарядки и разрядки. Для этого сначала приведите аккумулятор в положение полной «боевой готовности». Затем подсоедините к его клеммам какую-нибудь мощную нагрузку: например, лампу дальнего света от автомобиля. Ток разрядки – 4–5 ампер (его можно измерить тестером, включив в разрыв цепи «лампа – аккумулятор»). Процедуру повторите несколько раз. Если вы заряжаете аккумулятор, а он не заряжается, можно попробовать применить специальный химикат – десульфатор, заливаемый внутрь банок (электролит нужно слить). Если и эта операция не помогла, придётся приобретать новую батарею.

Стоит отметить: сульфатация пластин может привести к их разрушению. В этом случае причины выхода из строя аккумулятора автомобиля следующие:

Длительное хранение АКБ в состоянии полной разрядки.
Неправильный выбор плотности электролита: стоит помнить, что она увеличивается при высокой температуре и длительной зарядке из-за испарения дистиллированной воды. В итоге разрушаются не только пластины, но и решётки электродов.

Чтобы неисправности аккумулятора автомобиля в виде сульфатации не коснулись вашей батареи, достаточно элементарно соблюдать нехитрые правила:

содержите аккумулятор в чистоте;
поддерживайте необходимую плотность электролита;
не допускайте глубокого разряда батареи.

Пошаговая инструкция — как восстановить аккумулятор в домашних условиях

Главной задачей процедуры восстановления аккумулятора является — очистка пластин от налета, который мешает электролиту вступать в реакцию с активным слоем пластин АКБ. Очистка выполняется посредством использования специальных средств/присадок для сульфитации пластин аккумуляторной батареи.

Необходимо взять свежий электролит (плотность — 1,28 г/куб.см.), в нем развести специальную присадку, которая выполнит десульфитацию пластин АКБ, процесс длительный и занимает примерно два дня.
Получившийся раствор из электролита и присадки нужно залить вовнутрь батареи. Также следует проверить плотность, оптимальной считается плотность — 1,28 г/куб.см.
Далее выкручиваются пробки АКБ и к электродам подключаются клеммы зарядного устройства. На зарядном необходимо выставить ток в 10 раз меньший от номинального. Эффект процедуры во многом зависит от правильно выбранного тока.
После того как вы полностью зарядите аккумулятор, необходимо полностью разрядить его. Таких циклов нужно сделать несколько, следите за тем как будет происходить зарядка, аккумулятор не должен сильно нагреваться, а электролит ни в коем случае не должен закипеть.

После 2-5 циклов проверьте напряжение на клеммах аккумуляторной батареи, он не должен быть ниже 13,8 В., а также плотность электролита спустя примерно 2 часа после зарядки, она не должна снижаться. По завершению всех циклов зарядный ток снизится почти вдвое.
Теперь вам нужно довести плотность электролита до 1,28 г/куб.см., для разбавления необходимо использовать дистиллированную воду, если нужно повысить плотность, то долейте электролит с большей плотностью.
После завершения всех восстановительных процедур нужно проверить проделанную работу, то есть насколько АКБ вернул себе прежние свойства. Сделать это можно следующим образом: подключите к «аккуме» лампу и засеките время, за сколько напряжение станет ~10,2 В., дальше полученное время необходимо умножить на ток заряда, полученный результат будет равен реальной емкости аккумуляторной батареи.

Сравните полученные данные с номинальной емкостью батареи, если значение ниже, придется продолжить процессы разрядки-зарядки. Не стоит ждать идеальных значений емкости, однако постарайтесь «выжать» по максимуму, лишь в этом случае процедура восстановления будет считаться успешной. В конце всех восстановительных мероприятий проведите профилактику сульфитации, для этого добавьте в электролит специальные присадки, внимательно прочтите инструкцию и строго следуйте указаниям по дозировке.

На этом у меня все, спасибо за внимание, надеюсь вам это помогло. До новых встреч на АвтоПульсаре

Пока!

Признаки, что аккумулятор вышел из строя, и его нужно менять

Вернемся к напряжению. Далеко не секрет, что 12 В на табло вольтметра говорит о том, что заряд близок к нулю (примерно 25%). А вот 11,8 В свидетельствует о том, что АКБ села в ноль и обычное зарядное устройство ее не зарядит – необходимы серьезные аппараты с ручным управлением.

Совсем плохи дела, если при таком раскладе под нагрузкой напряжение просядет ниже 9 Вольт. Например, напряжение без нагрузки составляет 11,8 В, а после включения дальнего света и печки резко падает до 6 В. Тут вердикт один – АКБ не пригоден для дальнейшей эксплуатации.

Хотите удостовериться на 100%? Подключите нагрузочную вилку, неважно какого ампеража. Только не забудьте дать отстояться источнику питания минимум 12 часов, а лучше – 24 часа

Напряжение под нагрузкой менее 7,8 В будет свидетельствовать о том, что АКБ окончательно вышла из строя. Например, выше описанный подопытный при включенной вилке не покажет больше 7В.

Нельзя забывать и о классических симптомах поведения аккумулятора, приближающегося к выходу из строя:

Помутневший электролит. Отверните крышечки банок и загляните внутрь – жидкость должна быть прозрачной, различные включения не допускаются. Помутнение указывает на то, что обмазка осыпалась с пластин и скорей всего замкнула пластины в этой банке.
Белые деформированные пластины. Если вы долго не обслуживали электротехническое изделие и вдруг решили подзарядить, загляните внутрь. Батарея может безвозвратно разрядится, на что укажут покоробленные пластины, между которыми будет набит плотный белый слой сульфата свинца (не путать с конвертами-сепараторами).
Быстрое закипание электролита при зарядке. Если через 15-20 минут после подключения зарядного устройства электролит начинает кипеть, то попытки его восстановить будут безуспешными – на замену!

Веским основанием для замены аккумуляторной батареи служит неважное удержание заряда. Грубо говоря, вчера изделие было заряжено от стационарного ЗУ, отлично запускало двигатель, а сегодня попытки запуска напрочь безуспешны

Если с бортовым оборудованием все в порядке, генератор успешно заряжает, токи утечки предельно малы, то вердикт один – АКБ настигла критическая сульфатация пластин, отчего ее емкость значительно упала. Если изделию не солидный срок вроде 6-7 лет, то можно попытаться восстановить его контрольно-тренировочными циклами. Если дела обстоят иначе, интересуйтесь, почему АКБ за ночь разряжается в ноль.

Ну и, разумеется, никто не отменял наблюдательность. Если аккумулятор внезапно сел летом, при нормальной эксплуатации, то скорей всего его нужно менять. Летом живет даже дохлая АКБ, потому как плюсовые температуры способствуют отличному приему заряда, а стартерные токи воздействуют непродолжительно.

Диагностика неполадок

Если в работе электрооборудования автомобиля наблюдаются неполадки, то специалист проверяет систему на наличие утечек. Для этого он использует амперметр, измеряя величину тока. Измерительный прибор подключается в разрыв цепи. Устройство должно быть рассчитано на величину тока не менее 10А. Все электроприборы и системы транспортного средства следует отключить. При нормальном функционировании электрооборудования и отсутствии критических нарушений в его работе, показания амперметра не будут превышать отметки в 10 мА. Не стоит забывать про отключение сигнализации, если она работает, то показатели энергопотребления могут вырасти до 20-30 мА. В любом случае, если прибор регистрирует скачки выше 30 мА, то имеет место утечка.

Как проверить аккумулятор

Способов определить исправность АКБ существует 3:

с помощью нагрузочной вилки;
с помощью мультиметра;
с помощью ЗУ.

Проверку нужно проводить при +20…25 ºС. При этой температуре плотность электролита оптимальна и измерения будут точными.

Проверка нагрузочной вилкой

Порядок действий следующий:

Подключить устройство к клеммам батареи.
Записать или запомнить показания вольтметра.
Нажать кнопку на устройстве, подключающую нагрузку на 5 секунд, записать показания.
Сравнить с таблицей.

Напряжение, В	Заряд, %
Без нагрузки	Под нагрузкой
12.5-12.7	Выше 10.3	100
12.3-12.5	9.5	75
12-12.3	8.9	50
11.7-12	8.3	25
11.5-11.7	Ниже 7.7

Если напряжение без нагрузки сильно падает после подключения нагрузки, то это свидетельствует о том, что батарея не держит заряд.

С помощью мультиметра

Свечи на карбюраторном двигателе

Для теста потребуется мультиметр и помощник.

Порядок действий следующий:

Выкрутить свечи на карбюраторном двигателе, чтобы их не залило бензином.
Переключить мультиметр в режим измерения постоянного напряжения с пределом измерения 20 вольт.
Прикоснуться щупами к клеммам батареи и записать показания.
Включить зажигание и покрутить двигатель стартером, фиксируя при этом показания вольтметра.

Выводы об исправности АКБ аналогичны выводам при тесте с помощью нагрузочной вилки.

С помощью зарядного устройства

Если под рукой нет мультиметра или нагрузочной вилки, то для проверки состояния батареи можно использовать вольтметр, встроенный в зарядное устройство.

Порядок проверки аналогичен способу с мультиметром, но при ее проведении нельзя включать ЗУ в электросеть.

Инструкция гюэсплуатации

Общие требования
Защитные меры и средства
Меры безопасности при входе в высоковольтную камеру
Меры безопасности при поднятии токоприемника
Меры безопасности при самостоятельной работе секции
Работа при поднятом токоприемнике
Меры безопасности при подаче напряжения электровозу от сети депо
Меры безопасности при устранении неисправностей в пути следования

Общие указания
Подготовка системы вентиляции
Подготовка механической части
Подготовка тяговых двигателей
Подготовка вспомогательных машин
Подготовка электрооборудования и монтажа
Подготовка электрических аппаратов
Подготовка и проверка электрической схемы
Проверка электрической схемы при опущенном токоприемнике
Проверка электрической схемы под контактным проводом
Подготовка пневматического оборудования
Подготовка электровоза к работе в зимних условиях

Приемка электровоза в депо
Подготовка электрических цепей
Подготовка пневматических цепей
Проверка на путях депо
Пуск и движение электровоза
Управление в режиме торможения
Проезд нейтральной вставки
Остановка электровоза
Прекращение работы
Управление при самостоятельной работе секции
Управление электровозом при напряжении в контактной сети 12 кВ
Применение аварийных схем
Передвижение электровоза при питании от сети депо
Управление двумя электровозами
IV. Техническое обслуживание ТО-1 электровоза локомотивными бригадами
V. Возможные характерные неисправности при работе электровоза на линии и методы их устранения

Система вентиляции
Механическая часть
Пневматическое оборудование
Тяговые двигатели
Вспомогательные машины
Крышевое оборудование
Аккумуляторная батарея
Подготовка электровоза при выдаче его в эксплуатацию после хранения
Транспортирование

Неисправности АКБ для списания

Под износом аккумулятора понимаются следующие неисправности:

снижение пусковых характеристик ниже уровня, определяемого ГОСТ 951-91;
снижение напряжения ниже 9.6 В в конце проверки с помощью нагрузочной вилки, длящейся 5-7 секунд, после в соответствии с приложением №1 документа РД-3112199-1089-02;
трещины на корпусе, не поддающиеся ремонту;
уменьшение объема электролита в необслуживаемых аккумуляторах;
минимальная наработка для списания, приведенная в таблице ниже.

Как реанимировать замкнутую банку

Приступать к восстановлению аккумулятора, если замкнуло несколько банок, особого смысла нет. Сложность выполнения такой процедуры в отношении необслуживаемой батареи также может сделать её нерациональной по сравнению с приобретением нового источника питания.

Итак, предположим, что вы уже установили факт наличия короткого замыкания в батарее и знаете о печальных последствиях замыкания пластин. Как найти нерабочую банку, мы тоже писали – это можно сделать даже без наличия измерительных приборов, визуально оценив состояние электролита.

Итак, что нужно делать, если замкнула банка АКБ, независимо от её типа и конструкции:

отсоединяем клеммы батареи, переносим её в удобное для работы место;
выкручиваем пробки каждой из банок;
с помощью груши сливаем весь электролит из неработоспособной секции;
разрезаем подходящим инструментом пластик на крышке вокруг неисправной банки;
аккуратно отсоединяем перемычки от соседних сегментов батареи;
извлекаем пакет, состоящий из набора пластин, тщательно его промываем;
подвергаем визуальному осмотру с целью выявления источника замыкания, для чего изучаем все пластины по очереди на предмет наличия дефекта, вызвавшего КЗ;
устраняем причину закорачивания;
промываем секцию, чтобы избавиться от всех скопившихся на дне и стенках осадков;
устанавливаем реанимированный пакет на штатное место;
производим обратную операцию по припаиванию пластин для соединения банки с соседними секциями;
заливаем в секцию свежий электролит до необходимого уровня;
производим герметизацию разрезанной части крышки посредством клеевых составов или эпоксидной смолы;
закручиваем пробки;
ставим аккумулятор на зарядку.

Что касается необслуживаемых АКБ, то следует помнить, что они не переносят глубокого разряда – двух таких случаев хватит, чтобы никакие восстановительные операции не смогли вернуть батарею к жизни.

Окисление выводов и наконечников стартерных проводов

Окисление ускоряется при попадании электролита, отсутствии смазочного материала и неплотном креплении выводов. При этом повышается сопротивление внешней цепи. Окисленные выводы следует зачистить и смазать. Проверять уровень электролита надо стеклянной трубочкой, пластмассовым или деревянным стержнем (не реже чем через 10—15 дней, а в жаркое время года еще чаше). Уровень электролита должен быть на 10—15 мм выше предохранительного щитка (у аккумуляторных батарей типа 6СТ-55 — 5—10 мм). При понижении уровня электролита доливают только дистиллированную воду. Для перемешивания воды с электролитом аккумуляторную батарею подзаряжают в течение 10—15 мин. На автомобиле воду доливают при работающем двигателе.
