Переделка аккумулятора шуруповёрта на li-ion

Неисправности и ремонт зарядного устройства для АКБ

Чтобы произвести ремонт зарядки, необходимо иметь хотя бы минимальные знания в радиоделе, а также прибор для “прозвонки” радиодеталей устройства — тестер. Все зарядные устройства для шуруповертов похожи между собой и имеют следующие узлы:

низковольтную часть, включающую в себя выпрямитель преобразователя, а также схему, которая обеспечивает подачу питания для зарядки АКБ;
понижающий инвертор;
сетевой выпрямитель.

Сетевые выпрямители можно назвать самыми выносливыми элементами зарядников, если их правильно эксплуатировать. Но если зарядка предназначена для работы от электросети 120-130 В, и во время подключения ее через конвертор сгорает предохранитель, то чтобы починить ее, неисправность следует искать именно в выпрямителе. В зарядных устройствах, работающих от 220 В, часто горят высоковольтные транзисторы инвертора. В то же время, остальная электроника зарядки и выпрямитель инвертора выходят из строя очень редко. Также причиной того, что не работает зарядное устройство, можно считать пробитые или вздутые конденсаторы.

Все составляющие электронной схемы зарядки необходимо проверять тестером. Чаще всего, оказывается неисправным конденсатор выпрямителя. Даже если при визуальном осмотре вы увидите вздувшиеся электролиты, их необходимо перепаять, заменив на исправные аналоги. Далее, установив предохранитель с нужным номиналом, можно проверить работу платы в режиме зарядки АКБ. Если проблем не обнаружено, показатели тока и напряжения находятся в пределах нормы, то плату можно монтировать в корпус.

Если плата зарядного устройства все равно отказывается работать, и зарядка батареи не происходит, тогда необходимо искать неполадки дальше. Исправность предохранителя, а также наличие напряжения на конденсаторе свидетельствует о том, что неисправность находится в инверторе. Диагностика инвертора является сложной задачей и требует наличие определенного опыта, а также специальной аппаратуры — осциллографа. Если опыта и аппаратуры нет, то отремонтировать зарядку можно, поочередно проверяя все радиодетали, меняя транзисторы и микросхемы преобразователя, и каждый раз проверяя плату на работоспособность.

Также при визуальном осмотре можно заметить и пробитые диоды. Они будут отличаться своей желтизной вследствие перегрева. Если хотя бы один диод (диодного моста) пробивает, он коротит на себя трансформатор. Случившееся вызывает перегрев остальных диодов, вследствие чего возникает перегрев обмоток трансформатора и их межвитковое замыкание. Поэтому нужно проверить тестером все подозрительные диоды и обе обмотки трансформатора. Проверка чаще всего показывает обрыв на первичной обмотке.

Стоит знать, что практически во всех трансформаторах такого типа стоит тепловая защита, которая срабатывает при температуре 130°С. Обычно этот датчик находится под верхними слоями изоляции трансформатора. Если заменить датчик нечем, то на свой страх и риск можно просто спаять ножки датчика, исключив обрыв. Далее, следует вернуть снятую с обмоток изоляцию на место и проверить работоспособность зарядного устройства. В большинстве случаев, данная неисправность трансформатора устраняется довольно простым способом.

Как выбрать?

Когда речь идет о выборе аккумулятора для шуруповерта, задача сводится к подбору самого электрического прибора, в комплекте с которым окажется батарея конкретной модели.

Рейтинг недорогих аккумуляторных шуруповертов этого сезона выглядит так:

Makita HP331DZ, 10.8 вольт, 1,5 Ач, литий;
Bosch PSR 1080 LI, 10.8 вольт, 1.5 Ач, литий;
Bort BAB-12-P, 12 вольт, 1.3 Ач, никель;

Лучшими среди профессиональных моделей являются такие:

Makita DHP481RTE, 18 вольт, 5 Ач, литий;
Hitachi DS14DSAL, 14.4 вольта, 1,5 Ач, литий;
Metabo BS 18 LTX Impuls 201, 18 вольт, 4 Ач, литий;
Bosch GSR 18 V-EC 2016, 18 вольт, 4 Ач, литий;
DeWALT DCD780M2, 18 вольт 1.5 Ач, литий.

Лучшие по надежности аккумуляторные шуруповерты:

Bosch GSR 1440, 14.4 вольта, 1,5 Ач, литий;
Hitachi DS18DFL, 18 вольт, 1,5 Ач, литий;
DeWALT DCD790D2, 18 вольт, 2 Ач, литий.

Можно заметить, что лучшие шуруповерты полупрофессионального и профессионального сегментов имеют аккумуляторные батареи на напряжение 18 вольт.

Это напряжение считается отраслевым профессиональным стандартом для литиевых аккумуляторных батарей. Так как профессиональный инструмент рассчитан на долгую активную работу, а также подразумевает дополнительный уровень комфорта, значительная часть выпускаемых аккумуляторов для шуруповерта напряжением 18 вольт между собой полностью совместимы, и порой даже взаимозаменяемы между инструментами различных производителей.

Кроме того, широко распространены стандарты 10.8 вольт и 14.4 вольта. Первый вариант встречается только среди самых недорогих моделей. Второй традиционно является «середнячком» и может встречаться как среди профессиональных моделей шуруповертов, так и в моделях среднего (промежуточного) класса.

А вот обозначения 220 вольт в характеристиках лучших моделей нельзя увидеть, поскольку это говорит о том, что шуруповерт проводом соединен с розеткой бытовой электросети.

Как переделать

Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов. Процесс производится в несколько этапов, начинаясь с корпусной разборки аккумулятора.

Разборка блока питания для новой зарядки

Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.

Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи последовательно соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность является ключевым фактором успеха, обеспечивая неизменность емкости и напряжения. Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.

Пайка проводов к модулю стабилизации

Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:

Соединении провода идущего на плюс к соответствующему контакту платы, обозначенному B+;
Соединении провода идущего на минус к соответствующему контакту платы, обозначенному B-;
Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3. Количество соединений зависит от числа аккумуляторов.

Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.

Пайка проводов блока питания с модулем

На самой плате BMS есть еще 2 контакта, обозначенные P+ и P-. От них провода идут к соответствующим клеммам старой микросхемы.

Установка напряжения

На резисторах устанавливается выходное напряжение. Этот показатель на каждый элемент не должен превышать 4,2 вольт.

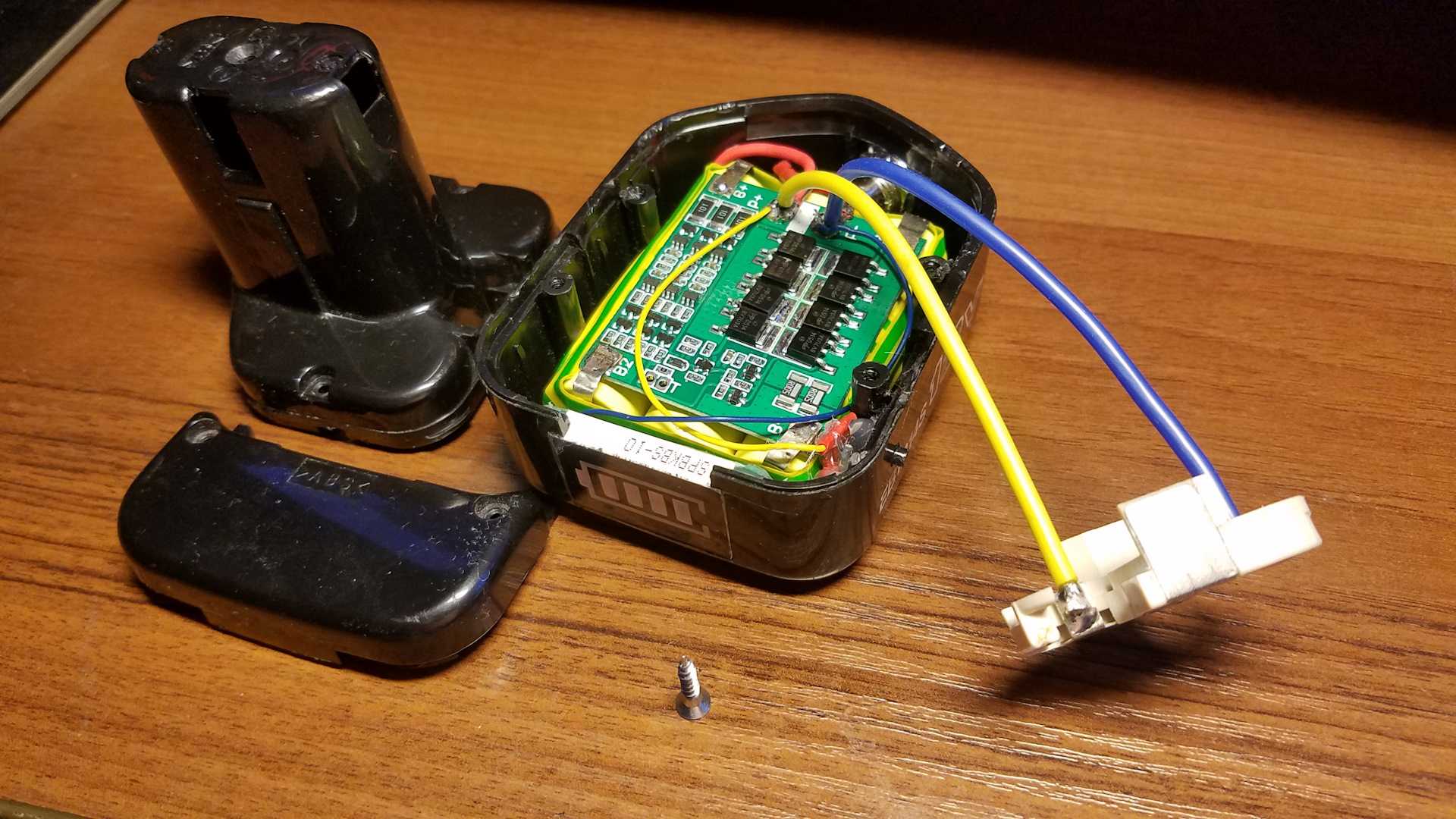

Размещение в корпусе

Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.

К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.

Отличие зарядного устройства от блока питания заключается в присутствии тока заряда. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.

Трансформация состоит в дополнении ЗУ, куда включают такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых заряд останавливается. Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.

Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.

Резюмируя, чтобы переделать АКБ шуруповерта на li ion 12 вольт либо 14, 18 вольт, необходим набор комплектующих, опыт работы с электрооборудованием и немного свободного времени. Целесообразно предварительно рассчитать общую стоимость вложений. Ремонт — долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.

Разновидности аккумуляторов шуруповёрта

Аккумуляторы в шуруповёртах могут быть изготовлены по различным технологиям. Как правило, применяются литий ионные, никель кадмиевые и никель-металлогидридные перезаряжаемые источники электроэнергии.

Элементы Li Ion обладают уникальными характеристиками электронакопления и могут перезаряжаться более 1000 раз. Основным недостатком таких изделий является высокая стоимость и пожароопасность

Батареи Ni-Cd очень недорогие устройства, хорошо справляются с нагрузкой, но имеют очень ограниченное количество циклов заряд/разряда и значительный эффект памяти. Никель-металлогидные изделия находятся примерно посередине между литиевыми и кадмиевыми элементами по всем основным показателям.

Подключение к шуруповерту

Резкое нажатие на курок провоцирует срабатывание защитного механизма по току. Однако реальные такой защитный режим не будет нужен при пользовании инструментом. Если не провоцировать защиту специально, то работа шуруповерта различается стабильностью.
Наконечник следует зажать в тиски. Мощность батареи свободно вызывает срабатывание трещотки, которая ограничивает увеличение количества оборотов кручения.
Литиевая батарея шуруповерта разряжается на электронной нагрузке. Показатель тока разряда должен равняться пять А.
Аккумулятор вставляется в штатное ЗУ. Показатель тока заряда при измерении равен три Что допустимо для литиевых ячеек. Для конфигурации LG INR18650HG2 максимальным током заряда станет четыре Что указано в технической характеристике.

Общие правила зарядки аккумулятора шуруповерта

Для разных типов аккумуляторов есть собственные правила зарядки и эксплуатации, но существуют и общие рекомендации, которые нужно соблюдать.

Чтобы зарядить шуруповерт, используют только штатное ЗУ, идущее в комплекте с инструментом. Во время процедуры температура аккумулятора повышается, поэтому запрещается проводить ее в закрытом помещении с температурой выше 30° или при прямых солнечных лучах.

В ходе зарядки внимательно следят за индикаторами на корпусе ЗУ. Они оповестят, когда процесс завершится и можно будет отключить аккумулятор. Далее батарея должна остыть, только потом ее подсоединяют к инструменту для эксплуатации.

Детали и инструменты для переделки

Для перевода имеющегося шуруповерта на литий надо приобрести:

комплект Li-Ion аккумуляторов;
плату контроллера заряда (BMS):
провода сечением не менее 2,5 кв.мм (лучше в силиконовой изоляции).

Из инструментов понадобятся:

паяльник мощностью не менее 40 ватт с комплектом расходников, включая кислотный флюс;
мелкий слесарный инструмент (отвертки, скальпель и т.п.).

Сам процесс достаточно творческий, зависит от имеющихся исходных условий и конструкции шуруповерта, поэтому по ходу переделки, возможно, потребуется еще что-то. К этому надо быть готовым.

Перед переделкой электроинструмента для работы на батареях Li-Ion надо учесть будущие условия эксплуатации. Литий-ионные элементы непригодны для работы в условиях низких температур.

Сборка готового аккумулятора

Все части объединяют в цельный блок. К собранному блоку припаивают провода. Все действия выполняют в соответствии со схемой подключения. К батарейкам делают припой проводов сечением 1.5 мм2. Чтобы части блока не соприкасались, применяют термоусадочную трубку. Сборку соединяют с выходами «плюс» и «минус». Спаянную схему тестируют, если все работает нормально, приступают к сборке корпуса.

Сначала очищают все его части, продумывают как в нем разместить новый зарядный блок. По размерам он намного меньше того, что стоял раньше, потому его необходимо надежно закрепить. В противном случае по время работы инструмента они будут вибрировать. Чтобы батарейки надежно держались, есть специальные держатели, которые защитят банки от вибраций при работе шуруповерта. Для фиксации блока можно использовать клей Момент или герметик.

Клеммник с припаянными проводами аккуратно устанавливают на прежнее место. Если в корпусе отсутствуют пазы для его фиксации, надо закрепить самому. Далее собирают защитную плату и объединяют все части аккумуляторного блока. В конце надо проверить надежность размещения.

Чтобы продлить срок службы батарейки, минимизировать потери емкости и эффективно использовать ее возможности, надо знать, как хранят литиевые аккумуляторы для шуруповерта. Для хранения их вытаскивают из инструмента, кладут в прохладное и сухое место. Оптимальная температура от +1…+25 градусов. Нельзя, чтобы они заморозились. Можно класть в холодильник, положив в пакет, чтобы не появилась влага, но ни в коем случае не в морозилку. Хранят литиевую батарею в заряженном состоянии (лучше всего, если степень заряда будет 40%). Тогда удастся избежать падения напряжения при саморазрядке ниже значения 2.5 В/элемент. Если ее оставить храниться на 3 месяца и больше с напряжением ниже порогового показания 2.5 В, случится падение емкости, которое восстановить не удастся, также произойдет коррозия элементов.

Все манипуляции выполняют по схеме

Методы определения неисправности батареи

Электрическая цепь АКБ собрана по последовательной схеме, поэтому в первую очередь нужно понять, какой элемент неисправен, так как нарушение работы хотя бы одной банки, влечёт за собой почти полную потерю работоспособности всей батареи. Одновременный выход из строя всех элементов почти невозможен. В связи с этим, необходимо определить деталь схемы, функционирующую с существенными отклонениями от технических параметров.

Метод с использованием мультиметра

Учитывая одинаковый уровень напряжения на всех батарейках цепи, найти неисправный элемент можно, используя прибор для измерения напряжения (мультиметр), который перед этим нужно обязательно переключить его в режим измерения напряжения.

Сама методика определения неисправности выполняется по следующему алгоритму:

аккумулятор необходимо полностью зарядить;
после полной зарядки устройство нужно разобрать. Для этого следует выкрутить несколько фиксирующих винтов. Если батареи сделаны без винтов, придётся аккуратно разделить корпус в местах склейки при помощи ножика. При этом постарайтесь не прикладывать много физических усилий, чтобы не деформировался пластик на корпусе;

с помощью прибора производим поочерёдные замеры напряжения на каждой батарейке. Полученные данные, где напряжение ниже нормы, желательно, записать карандашом на корпусе. Маркировать такие детали необходимо, чтобы в дальнейшем их не спутать с исправными, ведь они по внешнему виду идентичны;
потом собираем батарею и устанавливаем её в шуруповёрт. Разряжаем батарею устройства до заметного понижения мощности

Чтобы это сделать быстрее, можно произвести электроинструментом ряд силовых операций;
после полной разрядки корпус снова разбирается, производятся повторные замеры напряжения на каждом участке цепочки, при этом особое внимание необходимо уделить помеченным деталям;
если произошло падение напряжения на одном из элементов на 0,5-0,7 Вольта, деталь неисправна.

Метод нагрузки

Такая технология выявления неисправности аналогична уже рассмотренной, только в этом случае для разряда батарейки используется лампочка.

Сначала нужно полностью зарядить аккумулятор. Затем подключаем к каждой банке по одной лампочке или моторчик малой мощности. Это позволит определить неработоспособный элемент без электроизмерительного прибора. Визуально подключённая лампочка неработающей банки будет гаснуть гораздо быстрее исправных батареек.

Для получения более точных результатов, можно измерительным прибором определить значение напряжения на каждой банке под нагрузкой. Этот результат будет более точным. Если напряжение на батарейке меньше номинального значения на 0,5-0,7 Вольта, то она считается неисправной.

Экспресс-метод тестирования: измеряем U на полюсах АКБ

Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.

Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене. Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.

Какие меры следует соблюдать, чтоб не разрушить литиевый аккумулятор?

По причине ограничений технологии показатель заряженности литиевых аккумов не ожидается выше 4,25-4,35 В. Разряд не должен доходить до показателя 3.2,5-2,7. Это условие указывается в техническом паспорте для каждой определенной модели. При завышении этих значений возможно вывести устройство из строя. Используются особые контроллеры зарядки и разрядки, которые сохраняют напряжение на литиевой ячейке в рамках нормы. Переделка шуруповерта на литиевый аккумулятор с контроллером защитит устройство от сбоя при работе.
Показатель напряжения литиевых аккумов кратен 3,7 В (3,6 В). У Ni-Mh-моделей Такой показатель составляет 1,5 В. Это явление объяснимо. Номинальное напряжение в литиевых устройствах сохраняется на отдельной ячейке. Литиевый аккумулятор 12 вольт никогда собран не будет. Номинал составит 11,1 В (три поочередные ячейки) либо 14,8 В (четыре поочередные ячейки). В дополнение, показатель напряжения литиевой ячейки изменяется во время работы при рабочей зарядке на 4,25 В, а при рабочей разрядке. на 2.7,5 В. Показатель напряжения 3S (3 serial. три поочередных соединения) будет изменяться при функционировании приспособления от 12,6 В (4,2х3) до 7,5 В (4.5,5х3). Для 4S-конфигурации Этот расхожий слух показатель колеблется от 16,8 до 10 В.
Переделка шуруповерта на литиевые батареи 18650 (большинство изделий обладает конкретно этим размером) просит учета различия в габаритах с Ni-Mh-ячейками. Поперечник ячейки 18 650 равен 18 мм, а высота составляет 65 мм

Важное условие подсчитать, какое количество ячеек поместится в корпусе. При всем этом следует держать в голове, что для модели с мощностью 11,1 В для вас надо количество ячеек, кратное трем

Для модели с мощностью 14,8 В — четырем. Еще должен поместиться контроллер и коммутационные провода.
Устройство для зарядки для аккума основываясь на лития отличается от приспособления для Ni-Mh-модификаций.

По тексту статьи будет рассмотрено, как происходит переделка шуруповерта на литиевые батареи Li-Po. Инструмент укомплектован парой Ni-Mh-аккумуляторных батарей с показателем напряжения 12 В и емкостью 2.7,6 Ач. Будет рассмотрена переделка шуруповерта Hitachi. Литиевые батареи обеспечат устройству долговременную службу.

Какое количество времени оптимально для зарядки?

Период зарядки обычно указывается в руководстве пользователя устройства. В большинстве случаев устройство имеет специальный световой индикатор, который поможет вам понять, как долго нужно продолжать зарядку. По окончании зарядки отключите устройство от сети, чтобы не повредить аккумулятор. Среднее время зарядки шуруповерта составляет от 30 минут до семи часов. Ni-Cd аккумуляторы с напряжением 1,2 В имеют наибольшую продолжительность работы, при токе 250 мА их хватает примерно на семь часов.

Различают также два типа зарядных устройств: стандартные и импульсные. Стандартное зарядное устройство часто используется с непрофессиональными инструментами и работает от трех до семи часов. Импульсное зарядное устройство предназначено для профессиональных моделей и заряжает аккумулятор примерно за один час.

Никель-кадмиевые и литиевые аккумуляторы для шуруповерта

В шуруповертах и дрелях чаще используют никель-кадмиевые аккумуляторы. Инструмент обеспечивается энергией нужных параметров, можно работать зимой на улице. Зарядка производится на полный цикл, во избежание потери емкости.

Если ваш ручной инструмент недорогой и любительского уровня, лучше не заниматься переделкой, не менять кадмиевые аккумуляторы на литиевые. Апгрейд своими руками на литиевую батарею обойдется около 2000 рублей. Какой смысл в переделке, если новая дрель может стоить дешевле?

В дрели и шуруповерте стоят никель кадмиевый аккумулятор АА, литиевый по размеру несколько больше. При переделке необходимо так уложить новые элементы в гнездо, чтобы они лежали компактно, без люфта. Кроме того потребуется включить в схему плату защиты от разряда и перезаряда, балансир, использовать доработанное или специальное зарядное устройство.

Новая аккумуляторная батарея сделает шуруповерт более работоспособным. В некоторых случаях незначительно увеличится мощность дрели. Но для стабильной работы необходимо помнить, что лучший режим для литиевого аккумулятора – узкий диапазон рабочего напряжения.

Проверяем элементы в разобранном аккумуляторе

Итак, если предварительное тестирование показало, что в шуруповерте могут быть неисправные элементы, аккумулятор следует аккуратно разобрать и вычислить батарейки, негодные для работы. Как уже было сказано, нормальное напряжение каждой батарейки по отдельности должно быть 1,2 вольта

Если этот показатель меньше, «банка» осторожно вынимается из цепи с помощью плоскогубцев. Также не помешает внимательно осмотреть всю связку на предмет внешних повреждений: ржавчина, вытекание электролита

В случае, если напряжение на всех «банках по отдельности находится в пределах нормы, нужно снова использовать тестирование под нагрузкой с проверкой по уровню внутреннего сопротивления. Эта величина определяется так: напряжение делится на силу тока, а затем из нее вычитается нагрузочное сопротивление.

Чтобы узнать напряжение, сразу подключаем нагрузку. На этот раз следует применить резистор, имеющий мощность 25 Ватт и сопротивление 10 Ом. Проверяем каждую батарейку, замеряя показатель рабочей силы тока и U.

Расчеты должны быть примерно такими: допустим, при замерах под нагрузкой мы получили рабочее напряжение одного элемента 1,19 вольт, а силу тока 112 миллиампер. Перед расчетом нужно обязательно перевести миллиамперы в амперы. Получается 0,112 ампер, следовательно: 1,19 разделяем на 0,112 и отнимаем сопротивление 10 Ом. Получается значение 0,63 Ома — это значит, что показатель в норме.

Самостоятельно проверить работоспособность аккумулятора шуруповерта с помощью мультиметра — полезный навык, позволяющий выяснить, нуждается ли АКБ в ремонте или полной замене банок. Замеры показателей напряжения в целом, не разбирая аккумуляторный блок, нужно проводить время от времени. Это поможет избежать внезапного выхода инструмента из строя и вовремя устранить неисправность. Также во избежание накопления «эффекта памяти» не пренебрегайте полной зарядкой вашего аккумулятора. Это поможет избежать преждевременного падения его емкости.

Как определить показатель максимального тока в шуруповерте?

Переделка12В шуруповерта на литиевые аккумуляторы предполагает подсоединение устройства к лабораторному источнику питания с показателем максимального тока в 30 А. Регулятор ограничителя ставится на максимальное значение. Создав уровень напряжения источника питания близким к номинальному показателю будущего аккумулятора, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, поднимется до отметки 5 А. Теперь следует резко нажать на курок. Это закоротит цепь питания. Ток достигнет мощности 20-30 А. Возможно, его показатель был бы гораздо выше, но мощность источника питания не даст это зафиксировать. Это будет непродолжительный ток нагрузки при резком нажатии на курокшуруповерта. Любая модель такого прибора отреагирует аналогично.

Далее следует зажать наконечник шуруповерта тисками и пронаблюдать, до какого значения повысится ток потребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока в этом случае возрастает до 10-12 А.

Так можно определиться с величиной тока нагрузки. В этом случае он будет равен 5 А на холостом ходу и 30 А при резком начале, а при максимальной нагрузке составит 12 А. Изготовитель должен выбрать литиевые ячейки, номинальный показатель тока нагрузки которых будет составлять 10-20 А, а импульсный — 25-30 А.

Изготовление самодельного блока питания

Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения.

Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем.

После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Е

сли оно превышает потребностишуруповерта– уменьшите количество витков вторичной обмотки трансформатора.

Использование зарядного устройства для автомобильного аккумулятора

Принцип тот же, что и с использованием компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Зарядное устройство MAX INTER

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту.

Переделкаего на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Блок питания в корпусе от аккумулятора

Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус.

Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

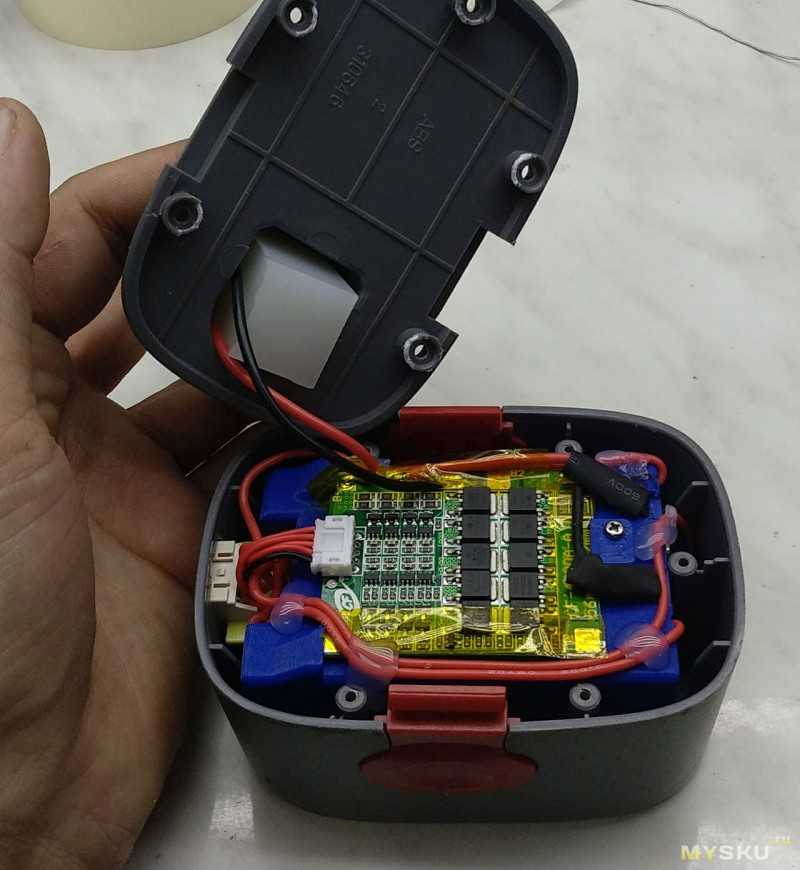

Сборка готового аккумулятора

Вначале очищают все части корпуса, обдумывают, где разместить новый зарядный блок. По размерам переделанный аккумулятор будут намного меньше родного, потому его внутри корпуса необходимо хорошо закрепить. Если этого не сделать, то из-за вибрации при работе инструмента блок через небольшой промежуток времени выйдет из строя. Для крепления можно воспользоваться клеем Момент или герметиком. К собранному блоку припаивают провода. При работе придерживаются схемы подключения. К батареям припаивают провода сечением 4 мм2. Чтобы детали не соприкасались друг с другом, используют термоусадочную трубку. На прежнее место устанавливают клеммник с припаянными проводами. Если в корпусе для него нет пазов, его требуется закрепить. Сборку соединяют с «плюсом» и «минусом».

Сборка защитной платы предусматривает соединение всех деталей блока аккумулятора. Обязательно проверяют надежность размещения.

Соединять элементы батареи можно разными способами

Подготовка и сборка аккумулятора

Нередко встречаются случаи, когда качественный шуруповерт перестает выполнять свои функции из-за слабой батареи. Выкидывать такой инструмент жалко, лучше выполнить переделку аккумулятора шуруповерта. Никелевые батареи обычно встречаются у дешевой аппаратуры, так как обладают неудовлетворительными эксплуатационными характеристиками.

Преимущества литьевых батарей:

Хорошая токоотдача;
Мощность шуруповерта не снижается при разрядке аккумулятора;
Изделие медленно разряжается;
Время зарядки составляет 1-1,5 часа;
Батарею можно дозаряжать без вреда для объема.

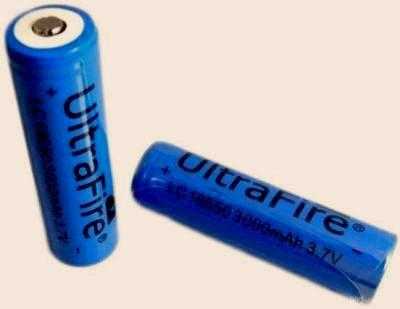

Литьевые аккумуляторы имеют удобную форму «банки» с диаметром 18 мм и длиной 65 мм. Чтобы шуруповерт перевести на качественную батарею, следует приобрести высокотоковые банки.

Для переделки аккумулятора шуруповерта требуется соединить литьевые батареи. Для этого подготавливается специальный батарейный отсек. Также можно попробовать спаять устройства, но для этого потребуется слабый паяльник, так как такие изделия не переносят перегрева. Опытные умельцы для соединения литьевых аккумуляторов своими руками применяют точную сварку.

Важно, чтобы все банки имели одинаковую емкость, иначе батарея с меньшими показателями быстрее выйдет из строя. Чтобы обезопасить систему, рекомендуется в схему литьевого аккумулятора включить платозащиту

Особенности, преимущества и недостатки литиевых аккумуляторов для шуруповерта

Если ручной электроинструмент с питанием от бытовой электросети привязан к розетке проводом, ограничивая движения человека, держащего прибор в руках, то аккумуляторные собратья агрегатов «на привязи» обеспечивают куда большую свободу действий в работе

Наличие аккумулятора весьма важно, когда речь идет об использовании шуруповертов

В зависимости от типа применяемой аккумуляторной батареи, их можно условно разделить на две группы – с аккумуляторами никелевыми и литиевыми, причем особенности последних делают этот электроинструмент наиболее интересным для пользователя.

Проверка батареи мультиметром

Сначала несколько раз проводят проверку параметров во время зарядки:

Схема устройства мультиметра

через полчаса будет 13 V;
через 1 час после подключения покажет 13,5 V;
при полной зарядке покажет 17 V.

Режим изменения силы тока равномерный. Она возрастает первый час после включения. Если показатель через час будет выше 1 А, прибор исправен, разбирать его на составные части не нужно. В противном случае придется это сделать, распаивая соединения паяльником.

Чтобы быстро тестировать АКБ тестером, выполняют такие действия:

умножая количество элементов и 1,2 V, получают значение для холостого хода;
проводят проверку аккумулятора шуруповерта при помощи щупов на контактах;
сопоставляют полученные данные со значением холостого хода.

Можно сравнить полученный результат измерений с данными инструкции. Для никель-кадмиевых накопителей соответствующее значение составляет 1,2–1,4 вольта, для литиевых – 3,6–3,8. Несоответствие полученных результатов указывает на неисправность некоторых составляющих блока. Их вынимают из корпуса для тестирования АКБ. Внимательно осматривают, нет ли на источниках питания ржавчины, признаков вытекания электролита, следов от ударов.

Характеристика аккумуляторов для шуруповерта

Отличие от никель-кадмиевых аккумуляторных батарей

Исторически первыми по-настоящему массовыми аккумуляторными батареями для ручного электроинструмента были батареи никель-кадмиевые. При невысокой цене они вполне допускают относительно большие нагрузки и обладают удовлетворительной электрической емкостью при разумных габаритах и массе. Аккумуляторы этого типа до сих пор широко распространены, особенно в недорогом секторе ручных электроприборов.

Главное отличие литиевых аккумуляторов от никель-кадмиевых аккумуляторных батарей – малая масса при высокой электрической емкости и очень хорошей нагрузочной способности.

Кроме того, очень важным отличием литиевых элементов питания является существенно меньшее время зарядки. Такую батарею можно зарядить за пару часов. А вот полный цикл заряда никель-кадмиевых аккумуляторов занимает не менее двенадцати часов.

Переделка шуруповерта 18V на литий (Li-ion)

С этим связана еще одна особенность: в то время как литиевые батареи совершенно спокойно переносят как хранение, так и эксплуатацию в не полностью заряженном состоянии, никель-кадмиевые обладают крайне неприятным «эффектом памяти». На практике это означает, что для продления срока службы, а также, чтобы не допустить быструю потерю емкости, никель-кадмиевые аккумуляторы желательно использовать до полного разряда. После чего обязательно заряжать до полной емкости, что занимает значительное время.

Литиевые аккумуляторные батареи лишены этого недостатка.

Доводы «против»

Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
Цена литиевых аккумуляторов выше кадмиевых.
