Схемы самодельных зарядок для литий-ионных аккумуляторов (18650, 14500 li-ion), как правильно заряжать литий-полимерные акб

Как понять, что АКБ с защитой

Чтобы понять, присутствует ли защитная плата в том или ином аккумуляторе, важно обратить внимание на корпус, где должны присутствовать записи «Short-circuit Protection» или подобные. Но встречаются модели, где надписи отсутствуют, но электронная защита все равно находится внутри прибора. Тогда человеку поможет визуальный осмотр, он с высокой точностью позволит определить наличие платы

Так, если в элементе питания она имеется, то габариты будут отличаться, примерно на 5 мм. В то время как стандартные размеры АКБ — 18х65 мм (ДхВ). Из-за таких изменений, некоторые производители называют подобные экземпляры 18700

Тогда человеку поможет визуальный осмотр, он с высокой точностью позволит определить наличие платы. Так, если в элементе питания она имеется, то габариты будут отличаться, примерно на 5 мм. В то время как стандартные размеры АКБ — 18х65 мм (ДхВ). Из-за таких изменений, некоторые производители называют подобные экземпляры 18700.

На что обратить внимание при выборе

Виды аккумуляторов

Несмотря на то, что такие фонари могут подзаряжаться, существенное влияние оказывает сам источник питания, в частности, на то, как долго будет держаться заряд. Такие элементы делятся на два класса.

По технике изготовления:

Никель-металлогидридные (Ni-MH) — отличаются высокой емкостью при довольно низкой стоимости. Можно заряжать в любой момент, но имеет маленькую память.
Литий-ионные (Li-ion) – дольше сохраняют питание, однако не могут нормально функционировать при температуре меньше нуля.

По параметрам — такие встроенные аккумуляторы являются удобны для городской среды, так как имеют меньше дополнительных элементов. Но сильно страдают из-за своей автономности, поскольку замена аккумулятора будет весьма затруднительна:

Батареи типа AA и AAA. Это, пожалуй, наиболее распространенный сменный вид накопителей. Компактные фонари запитываются от одного элемента, самые мощные — от нескольких, соединенных в обойму.
18650, 14500 и 14440. Имеет схожесть с предыдущими моделями, но выполнен он по литий-ионной технологии, отличается отсутствием характерного выступа на плюсовой клемме. Может не подойти к устройствам со светодиодами.
С и D. Такой блок питания обладает большой емкостью, но отличается по весу и габаритам. Он часто используется в поисковых фонарях, а также нестационарных прожекторах со сверхдальним, интенсивным светом.
RCR123 — имеет форму бочонка, практически не заменяется.

Наиболее часто можно встретить фонарики с недорогими — свинцово-кислотными аккумуляторами. Такие блоки питания невелики по размеру и зачастую просто вмонтированы в устройство.

Компоненты яркости

Кроме самого элемента питания, важен и такой критерий выбора, как тип источника света. Есть разные варианты.

Криптоновая лампа. Используется для прожекторов и светильников большой мощности.
Привычные приборы с накаливанием. Имеют массу недостатков и к 2023 году практически не производятся.
Галогеновая лампа. Считается чуть более прогрессивной, но технически устаревшей.
Ксеноновые. Не самый популярный вариант для бытовых нужд. Однако благодаря своей яркости и широкому диапазону рассеивания, ксеноновая лампа нашла применение в спасательном оборудовании.
Светодиоды. К 2023 году их использование стало очень популярно:

такие гаджеты достаточно экономны в плане расхода электроэнергии;
они имеют большой КПД в аналогии со всеми прочими источниками;
устройства на светодиодах практически не греются, из-за чего признаны наиболее безопасными;
минимален риск получения ожога при случайном соприкосновении с рабочей поверхностью:
по интенсивности свечения ненамного уступают ксеноновым лампам.

От мощности светодиода часто зависит, сколько будет стоить фонарь. И хотя на данный момент существует множество вариантов этих устройств, не все они подходят для использования. Наиболее популярны такие:

DIP – это конструкция с пластиковой оболочкой и встроенной линзой.
SMD – имеют плоский корпус, а напряжение приходится на тыльную сторону светодиода.
СОВ – новинка производства, отличается большим числом элементов яркости, благодаря чему световой поток более насыщен.
RGB – такие фонари могут воспроизводить различные излучения. За счет интенсивности цветового оттенка присутствующего в светодиодах.

Энергоемкость девайса, а также материал корпуса

Максимальный выброс энергии нужен для открытых пространств, а если в планах карманная модель, то расстояние, которое охватывает луч, не имеет значения.

Для более легкой ориентации можно обратиться к следующим показателям яркости.

параметры	допустимая мощность
фонарик-брелок	не выше 5 люмен. Такой интенсивности хватит, чтобы разглядеть замочную щель.
карманный вариант	около 20. Подходят для освещения небольшого отрезка.
мобильные фонари	до 80. Они оптимальны для городских условий.
туристические или походные	200 — 500. Такие гаджеты уже не позволят потеряться в лесу, поле или скалах.
профессиональные	от 500 люмен. Показатели могут достигать 2 000, что максимально приближает их к портативным прожекторам.

На что обратить внимание при приобретении

Важно присмотреться и к производителю, и к распространителю. Если источник не внушает доверия – лучше поискать где-то еще

Ошибка в данном вопросе влияет на полезность покупки и способна испортить элементы используемого технического прибора.

Наличие защитной PCB-платы – огромный плюс для устройств с собственным контроллером и необходимость для тех, в которых его нет.

Выбирать высокотоковую батарею – наиболее оптимальный вариант (функция может не понадобиться, и это ни на что не повлияет, но вот если возникнет необходимость в серьезных мощностях – придется идти на дополнительные траты).

Советы по приобретению

При приобретении любых изделий часто возникает желание сэкономить. Но не в этом случае. Нижняя планка цены на высокотоковые элементы начинается от 3..3,5 USD. Все, что дешевле, скорее всего подделка, не соответствующая задекларированным характеристикам.

Другой момент – высокотоковые аккумуляторы по весу заметно тяжелее пальчиковых батареек, и можно выявить фейк простым сравнением. Это заметно, если подержать в руке поочередно одно и другое изделие. К сожалению, при приобретении через интернет этот способ непригоден.

Где можно покупать

Покупать можно в магазинах электротоваров и через интернет. Самый популярный путь – приобретение на АлиЭкспресс. Но там очень высок риск нарваться на подделку. Ориентироваться можно по стоимости и реальности заявленных характеристик, как указано выше.

Еще лучше покупать в известных проверенных магазинах (например, Nkon). Цены там заведомо выше, чем на АлиЭкспрессе, но риск купить фейк почти отсутствует.

Каких производителей стоит рассматривать

Список производителей, выпускающих литий-ионные элементы, невелик. В него входят:

LG;
Samsung;
Panasonic;
Sanyo;
Murata;
Litokala;
Sony.

Фактически перечень еще короче. Производственные мощности Sony перешли Murata. Если на корпусе аккумулятора указан иной производитель, значит, это фейк. В лучшем случае это перемаркировка изделий указанных производителей.

Как заряжать АКБ

Довольно часто проблема решается самим объектом потребления энергии. Так, в случае со многими вейп-боксами, предусмотрена возможность подключения зарядного кабеля непосредственно к корпусу, в котором находится батарейка. Этот нехитрый прием давно приняли на вооружение такие компании как iJoy и iStick.

Остальным же приходится довольствоваться специальными адаптерами. Как правило, они оснащены контроллерами для безопасной подзарядки. Особо высоко пользователями ценятся компании вроде Liitokala. В их линейке встречаются универсальные блоки под несколько размеров.

Не рекомендуется пользоваться негабаритными зарядниками – пусть разница в размерах кажется несущественной. Вставляя в слот для 20700 объект с радиусом больше на какой-то миллиметр, вероятность разрушения контактов адаптера возрастает в несколько раз.

Советы по приобретению

Где можно покупать

Каких производителей стоит рассматривать

Список производителей, выпускающих литий-ионные элементы, невелик. В него входят:

LG;
Samsung;
Panasonic;
Sanyo;
Murata;
Litokala;
Sony.

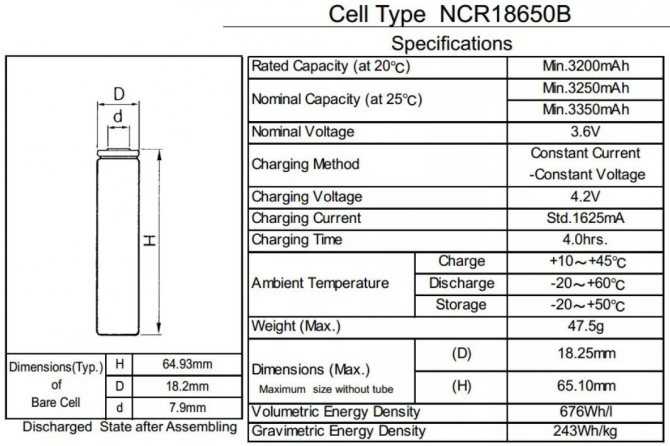

Размеры литиевого Li-Ion аккумулятора 18650 в мм

Литий-ионные аккумуляторы формата 18650 являются самыми популярными и широко используемыми цилиндрическими аккумуляторами. Их используют в фонариках, повербанках, аккумуляторных батареях ноутбуков, электровелосипедов, и даже в автомобиле Tesla model S, в которой батарея составлена из 7000 аккумуляторов формата 18650.

Благодаря стандартизированному размеру, зашифрованному в обозначении аккумуляторов 18650, можно купить аккумулятор любого бренда и быть уверенным, что он подойдет для вашего устройства. И так, расшифровка размера заключена в цифрах 18650, где «18» означает диаметр аккумулятора 18 мм, «65» обозначает высоту 65 мм, а «0» указывает на цилиндрическую форму аккумулятора.

Но в размере Li-Ion аккумулятора 18650 есть один небольшой нюанс. Реальный размер может немного отличаться, и зависит он от толщины применяемой термоусадочной трубки, покрывающей металлический корпус аккумулятора, от наличия или отсутствия платы защиты, или просто накладки на плюсовой контакт. Разница в размере может быть и небольшой, но если изделие рассчитано под минимальный размер аккумулятора 18650, то такой же аккумулятор с платой защиты или толстой внешней изоляцией уже туда не встанет.

Устройство литиевого аккумулятора 18650

Устройство аккумулятора 18650 не такое сложное, как может показаться на первый взгляд. Цилиндрический аккумулятор содержит внутри металлического корпуса скрученные в рулон электроды, разделенные пористым сепаратором, пропитанным электролитом.

Энергию в таких аккумуляторах переносят положительно заряженные ионы лития, которые с легкостью проникают в кристаллическую решетку других химических элементов, в качестве которых часто используют графит. Кстати, применение графита в качестве анода значительно снизило взрывоопасность литиевых аккумуляторов.

Металлический корпус литиевого аккумулятора герметичен, а положительный и отрицательный электроды подсоединяются к токосъемнику. Для дополнительной защиты от взрыва, который может возникнуть при перегреве аккумулятора и закипании электролита, в корпусе предусмотрен предохранительный клапан, сбрасывающий при необходимости излишнее давление.

Каждый литиевый аккумулятор 18650 оснащается двумя типами предохранителей, PTC и CID, которые должны защитить как саму батарею, так и окружающее пространство от возникновения пожара при неправильной эксплуатации.

PTC предохранитель литиевого аккумулятора 18650
При сильно больших токах разряда аккумулятор может сильно нагреваться, и особенно нагревается плюсовой контакт. Для защиты от протекания больших токов непосредственно под колпачком положительного контакта расположено PTC устройство, которое представляет собой токопроводящую шайбу. Во время нагрева сопротивление такой шайбы сильно возрастает, что приводит к значительному снижению протекающего тока.

При остывании аккумулятора сопротивление шайбы возвращается к исходном состоянию, и работа литиевого аккумулятора полностью восстанавливается. Но если посмотреть данные о температуре активации данной защиты и критической температуры аккумуляторов разного химического состава, становится непонятно, когда эта защита вообще может сработать.

Максимальная пороговая температура для литиевых аккумуляторов:
130°C — 150°C — литий-кобальтовые;
170°C — 180°C — никель-марганец-кобальтовые;
230°C — 250°C — литий-марганцевые.

В описании ко всем литиевым аккумуляторам всегда указывается информация о том, что не стоит допускать нагрев аккумуляторов выше 60°C, иначе это отразится на их работоспособности. При нагреве будет теряться емкость и аккумулятор будет быстро «стареть».

Устройство прерывания тока CID в аккумуляторах 18650
CID устройство в аккумуляторе 18650 размещается под защитой PTC, и предназначено для разрыва цепи, отсекая таким образом аккумулятор от нагрузки. Это устройство защиты срабатывает при значительном возрастании давления внутри аккумулятора в результате его сильного нагрева и преобразовании электролита в газ.

Устройство прерывания тока CID представляет собой тонкий диск из листового металла, расположенный между положительным катодом и всем содержимым аккумулятора. В центре диска имеется углубление, которое прижимается к другому металлическому диску и обеспечивает токопроводящий контакт. Иногда это устройство после срабатывания может самостоятельно восстанавливаться, также его можно восстановить вручную. Но, если защита уже сработала, такой аккумулятор лучше не использовать, по крайней мере в аккумуляторных сборках.

Li-Ion аккумулятор 18650 с защитой и без защиты

Как правило, большинство продаваемых литий-ионных аккумуляторов являются незащищенными. Это очень легко определить внешне, просто посмотрев на плюсовой контакт. У литиевых аккумуляторов без защиты плюсовой контакт большой и плоский, над ним даже иногда выступает внешняя термоусадка. Это может даже создавать проблему в подключении. Например, в некоторых фонариках площадка для плюсового контакта совершенно плоская, и контакта между площадкой фонарика и аккумулятором не происходит.

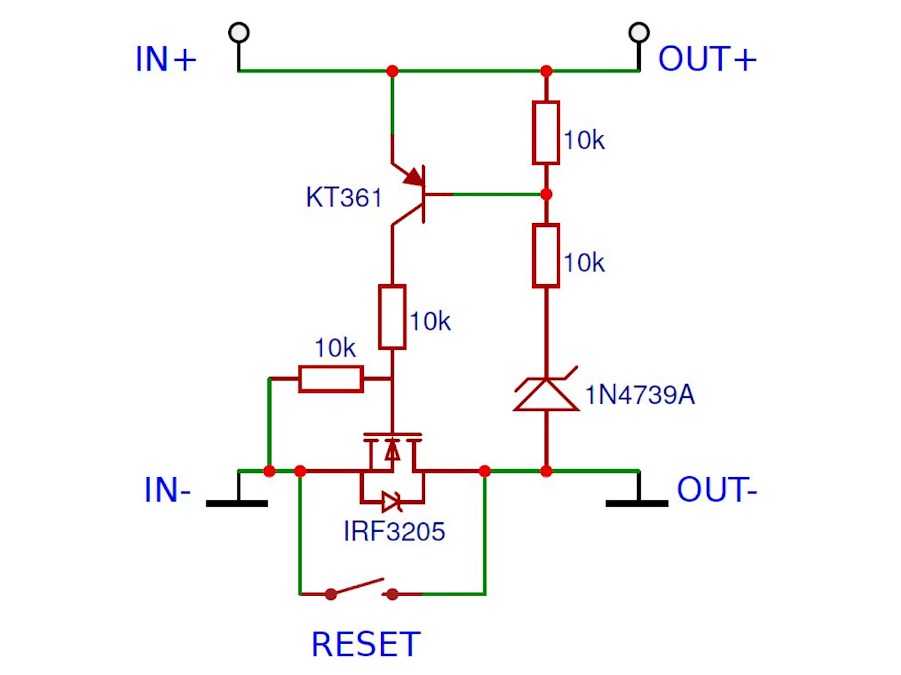

Защищенные литиевые аккумуляторы дополнительно оснащаются специальной платой защиты. Плата имеет небольшие размеры и крепится на отрицательный полюс аккумулятора. От положительного полюса идет полоска из никеля, которая подключается к плате. На положительный контакт защищенного аккумулятора накладывается специальная накладка, придающая ему выпуклую форму. Для фиксации накладки и платы защиты применяется дополнительный слой термоусадки. Такой аккумулятор имеет немного большие габариты. За счет нескольких слоев термоусадки он становится шире практически на миллиметр, а за счет платы защиты и накладки становится выше минимум на 3 мм.

В защищенных литиевых аккумуляторах 18650 подключение нагрузки и зарядного устройства подключается через плату, которая осуществляет полный контроль всех процессов. Такая плата защищает аккумулятор от короткого замыкания, от сильно большого тока (до 6-7А), от переразряда (отключает нагрузку при достижении напряжения 2.5В на клеммах аккумулятора), от перезаряда (блокирует процесс заряда при повышении напряжения аккумулятора до 4.25В). При этом стоит учитывать, что плата защищенного аккумулятора срабатывает только на критических значениях, до которых не следует доводить аккумулятор. Такой аккумулятор все равно нужно заряжать только в зарядных устройствах, и контролировать его разряд.

Как зарядить аккумулятор 18650?

Выполнять подзарядку элемента питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

Как зарядить аккумулятор 18650 без зарядного устройства?

Без подзарядника выполнить наполнение АКБ энергией можно только через USB порт. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

Зарядное устройство для батареек 18650

Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно аппарат с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

Те ЗУ, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

В розничной торговле могут встретится смешанные виды зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

Аппараты, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

Что делать если 18650 не заряжается?

Проверьте дату изготовления, возможно его срок уже иссяк.
Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
Проверьте исправно ли зарядное устройство

Возможно перемололся провод.
Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины

Причиной может быть налет, ржавчина или окисление.
Проверьте есть ли электричество в доме.

Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.

Как зарядить аккумулятор 18650 зарядкой от телефона?

Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

Мобильная зарядка ТР 4056.
АКБ.
Паяльник.
Провода.
USB провод с подходящим разъемом.
Зарядник для телефона.

После сборки остается подсоединить его к ЗУ телефона с помощью USB кабеля.

А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

Смотрите видео о том, как собрать крутую батарею с солнечными панелями.

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Как сделать зарядник для батареек 18650?

Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.

В видео представлен пример создания ЗУ для данного элемента питания.

Ремонт аккумулятора 18650

Периодически выходит из строя защитная плата. Это электронную начинку можно убрать и продолжить эксплуатацию элемента питания.

Пошаговый план действий:

Уберите оболочку из целлофана.
После этого увидите проводник, идущий от положительного полюса до микросхемы. Все это дело прячется под минусом. В момент экстренной ситуации плата разрывает данный контакт.
Снимите плату и удалите проводник. Если нужно точечную сварку можно зачистить наждачной бумагой.
Стоит убрать оболочку на столько, чтобы контакт прибора касался контакта батареи.
Теперь замотайте скотчем или специальной пленкой на клейкой основе и можете пользоваться.

После выполнения этих действий аккумулятор 18650 потеряет 1 миллиметр.

О аккумуляторе

В литий-ионном аккумуляторе в качестве катода применяются различные производные литий, ионы которого и являются своего рода транспортом для электронов. Внешняя оболочка АКБ 21700 представляет собой цилиндр с выводами для «+» и «-».

Наличие этой особенности в конструкции АКБ позволяет легко установить ее в держатель электронного устройства либо сделать сборку из большого количества отдельных элементов, которые могут использоваться для обеспечения работоспособности мощных потребителей электрического тока.

По маркировке аккумулятора можно определить его габариты. Первые число 21 указывает на диаметр в миллиметрах, а второе 70 — на длину в этих же единицах измерения.

Характеристики аккумулятора 18650

Ниже представляем вашему вниманию основные параметры данного элемента питания.

Напряжение

Проанализировав ряд интернет магазинов был сделан вывод. Большинство элементов питания 18650 имеют 3,6 вольт. Но есть варианты и с 3,7 V. В момент полной зарядки вольтаж увеличивается до 4,2-4,3 в.

Емкость батареи 18650

Максимальная емкость батарей 18650 достигает 3600 mAh. Минимальная равна 1500 mAh. Чаще всего батареи, повышенной емкость, используют для квадракоптеров и других энергетически затратных устройств.

Как определить емкость аккумуляторной батареи 18650?

Данный параметр определяется с помощью специального тестера мультиметра. Так же его можно посмотреть на этикетке.

Внутреннее сопротивление аккумулятора 18650 Samsung 25R, в комнатных температурных условиях составляет 0.022-0.025 ома.

Размеры литьевого аккумулятора 18650

Габариты данного источника питания зависят от производителя и наличия защиты. Если отсутствуют защитные элементы, то размер будет меньше.

Размеры батареи от компании Robitin на 3600 mAh:

Длина: 64,93 мм
Диаметр 18,20 мм

Таким образом типоразмер 18650 значительно больше обычной пальчиковой батарейки.

Цвет

На рынках могут быть как самые обычные цвета, так и эксклюзивные. Например, можно встретить батарейки шоколадки 18650 коричневого цвета.

Основные плюсы

Простота в обслуживании.
Малый удельный вес.
Низкий уровень саморазряда.
Высокая энергетическая плотность.
Аккумулятор 18650 не имеет эффекта памяти.
Срок службы от 7-10 лет.

Переделка фонарика

Главная проблема заключается в том, что «родной» блок питания фонарика (корпус, в котором расположены три аккумулятора типа ААА) немного шире, и на полтора сантиметра ниже аккумулятора 18650. А значит, корпус самого фонарика будет маловат в высоту для 18650. По напряжению 18650 почти идентичен трём мизинчиковым, 18650 выдаёт 3,7 вольта, а три мизинчиковых аккумулятора в сумме дают 3,6 вольта (1,2×3=3,6). Значит, если корпус маловат, надо его удлинить. Было довольно проблематично найти подходящую трубку-вкладыш, которая заполнит собой лишнее пространство между аккумулятором и стенками фонарика. Подходящий вкладыш я, в итоге, так и не смог раздобыть… Просто взял более-менее подходящую трубку, в которую входит 18650 и, установив её на дрель, снял снаружи грубой наждачкой лишнюю толщину с вращающейся заготовки! Итак, разбираем фонарик. Переднюю и заднюю части фонарика откручиваем от средней, и откладываем в сторону. Воспользовавшись бор-машинкой с режущим диском, распиливаем среднюю часть корпуса фонарика на две равные половины. Шлифуем спиленные края об наждачную бумагу, чтобы они стали ровными и гладкими. Далее, вставляем трубку-вкладыш в переднюю часть фонарика с накрученным на неё светоотражателем, сверху надеваем заднюю часть с накрученным на неё дном с кнопкой. Получился новый, удлинённый корпус, который подходит под ширину 18650. Теперь подгоним высоту, вставляем аккумулятор в корпус, отмеряем сверху лишнее, вынимаем вкладыш и отрезаем отмеренный край канцелярским ножом. Ещё в конструкции фонарика, внутри корпуса, имеются два металлических кольца и металлическая полоска, которые соединяют плюс и минус на кнопке выключателя. Естественное дело, что после удлинения корпуса, металлическая полоска стала коротковатой для новой конструкции. Так же пришлось и кольца подгонять под трубку-вкладыш. Слой мягкой пластмассы довольно легко и быстро снялся напильником с краёв вкладыша, куда должно сесть кольцо. Второе, переднее кольцо, вставлялось внутрь передней части фонарика, где расположены отражатель, линза и светодиод, так что с ним возиться не пришлось. С соединяющей кольца металлической полоской поступим проще; просто наклеиваем на вкладыш полоску самоклеющейся алюминиевой фольги. Надеваем заднее кольцо на подготовленную заднюю часть вкладыша. Теперь займёмся «головой» фонарика. На бывшем блоке питания, с мизинчиковыми аккумуляторами, на плюсовом контакте имелась небольшая выпуклость, которая контактировала с плюсом. На аккумуляторе 18650 же, оба контакта плоские, потому, пришлось припаять к плюсовому контакту передней части фонарика такую же пружинку, какая имеется на минусовой, задней части. Теперь собираем новый корпус воедино. Все детали встали на свои места как родные! Осталось прокапать супер клеем стыки между вкладышем и распиленными краями корпуса, чтобы восстановить герметичность. Ещё осталось пространство, точнее, это получился паз, который образовался после установки на вкладыш распиленных концов старого корпуса. Тут дело каждого индивидуальное; можно перед склейкой всех деталей подогнать на это место отрезок трубки, подходящих параметров. Я же решил просто намотать туда понемногу скотча и чёрной изоляционной ленты; может где-нибудь понадобится. Таким образом, мы «перевели» данное устройство с трёх элементов питания, на один, равный им по напряжению, избавив себя, тем самым, от нудной зарядки блока питания маленькими и не ёмкими батарейками. На качествах фонарика (яркости свечения и водонепроницаемости) приведённые выше изменения ни коим образом не сказались. Разве что, он стал на полтора сантиметра длиннее. Напечатать

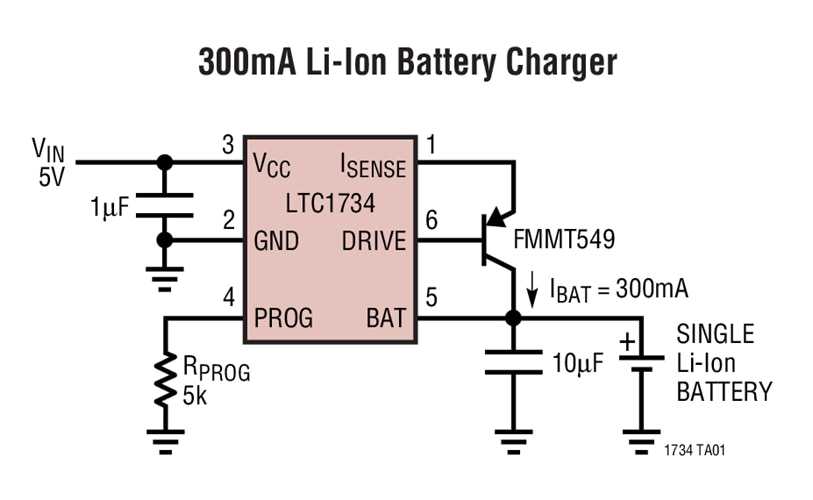

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

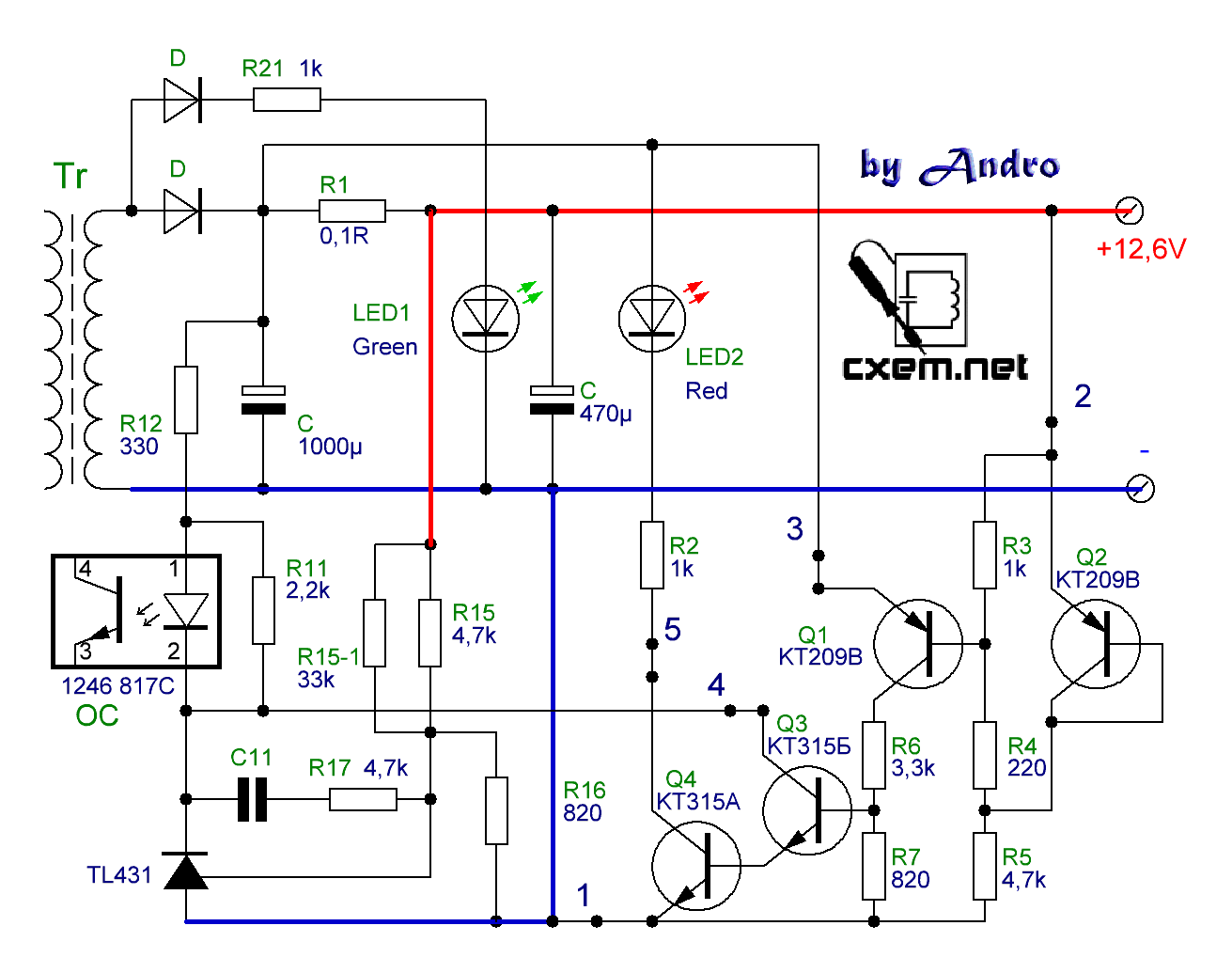

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Устройство аккумулятора 18650

Внутри и снаружи данная батарея имеет следующее строение:

Предохранитель.
Прокладку.
Положительный вывод.
Токо съемник анода.
Клапан для сброса давления.
Изоляцию как правило из целлофана.
Положительный электрод.
Сепаратор.
Изоляцию.
Отрицательный вывод.
Корпус.
Отрицательный электрод.

Обычно аккумулятор 18650 состоит из анода, выполненного из меди и катода, сделанного из алюминия. Встроенные электроды между собой разделены специальным сепаратором. Данный агрегат имеет пористую структуру. Он пропитан электролитом. Электроды тщательно упакованы в плотном цилиндрическом корпусе. Положительно заряженные ионы лития, находящиеся в сепараторе, проникают в кристаллическую решетку графита. Этот элемент присоединен к минусовому полюсу элемента питания. На плюсе образуется потенциал эл тока.
