Газель генератор не дает зарядку

Проверка генератора на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. Замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены кольца обмотки возбуждения, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Снятый регулятор напряжения можно проверить следующим образом. Подключаем между щетками лампу (21…35 Вт, 12 В). К выводу «D» подключаем +12 В, а к выводу «масса» — «минус». Лампа при этом должна гореть, а при повышении напряжения источника в пределах 13,5–14,2 В – погаснуть. Если лампа горит в обоих случаях, заменяем регулятор.

Проверку диодов выпрямительного блока и дополнительных диодов см. «Снятие и ремонт генератора ». Выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе. Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.

Проверка и замена щеток и регулятора напряжения на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

Подсоедините контрольную лампу 12 В к щеткам.

Подайте напряжение 12 В «+» на клемму, а «-» на «массу» щеткодержателя.

При этом контрольная лампа должна гореть.

Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

Регулятор напряжения выполнен в едином корпусе со щеткодержателем.

Отключаем аккумуляторную батарею.

Отсоединяем провода от выводов генератора, снимаем штекер со штепсельного вывода генератора.

1. Ключом «на 10» отворачиваем гайку	2. Снимаем наконечники провода конденсатора с вывода «+» генератора.
3. Ключом «на 8» отворачиваем гайку крепления конденсатора

Электрооборудование данного автомобиля сделано по однопроводной схеме: минусовые клеммы приборов и оборудования подсоединены к «массе» — кузову и иным механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна 12В постоянного тока. Для включения электрической цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда двигатель не запущен, все электрические потребители берут питание от аккумулятора, а при запущенном двигателе питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных приборов оснащена предохранителем на 40 А, а цепь дополнительного оборудования и механизмов — предохранителем на 60 А. Они размещены в который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с меньшим токовым срабатыванием. Размещаются они под приборной панелью с водительской стороны.

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

ЗМЗ-402;
ЗМЗ-4063.

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

электростеклоподъемники;
электроантенна:
аудиосистема;
кондиционер;
дополнительный вентилятор охлаждения в салоне;
дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

у такой электрической машины более высокая цена;
габаритный узел не всегда может подойти по размерам.

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

полностью пропадает зарядка;
идет «недозаряд»;
появляется большое напряжение в сети (более 14,7 Вольт);
генератор начинает шуметь.

Причин возникновения шума может быть несколько:

изношены или установлены дефектные подшипники;
имеет дефекты приводной ремень;
натяжка ремня слабая, и поэтому возникает свист;
крыльчатка задевает за ремень или корпус генератора;
поврежден шкив;
открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько:

изношены щетки в щеточном узле;
присутствуют обрывы или замыкание в обмотке якоря;
эти же самые дефекты имеются в статорной обмотке;
неисправен диодный мост.

На автомобиле «Газель» генератор достаточно легко можно отремонтировать, но если дефектов в нем слишком много (например, неисправны одновременно ротор и статор), легче купить новый узел и поменять его.

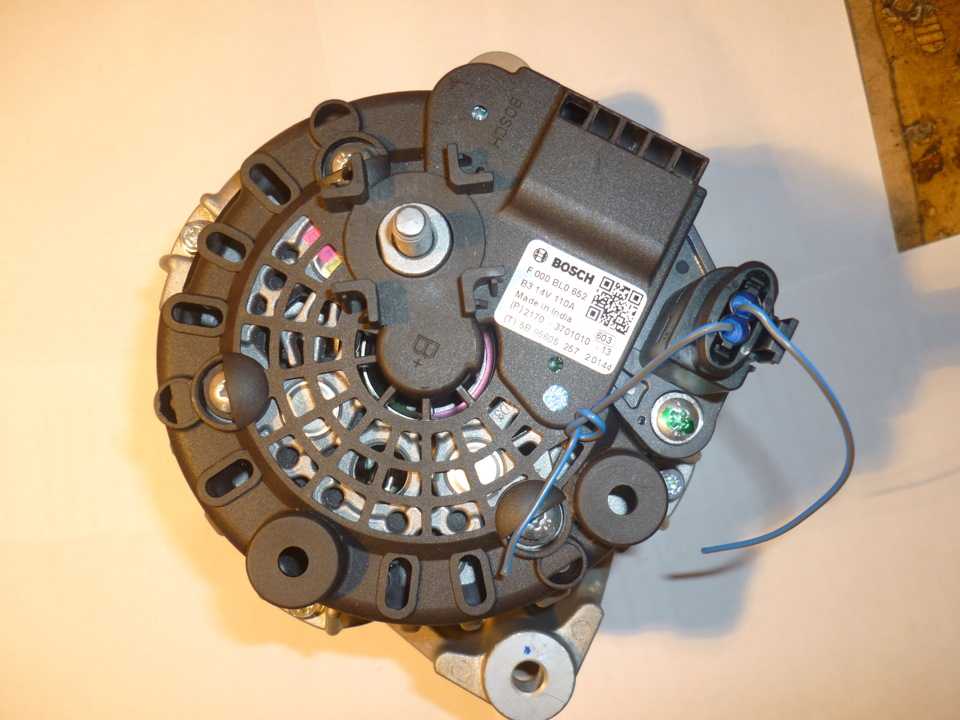

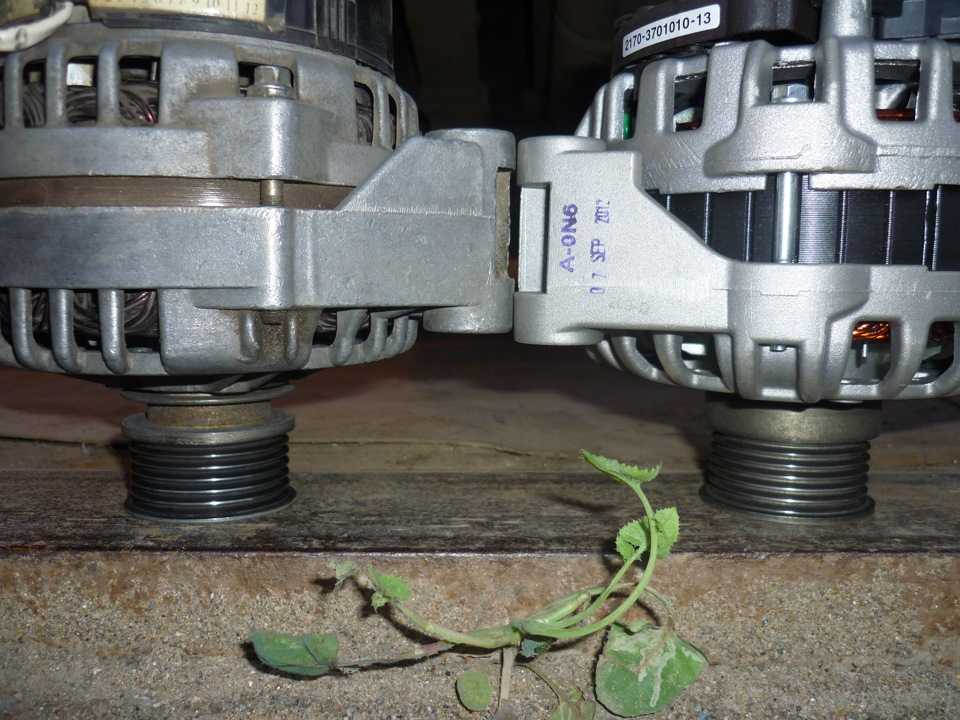

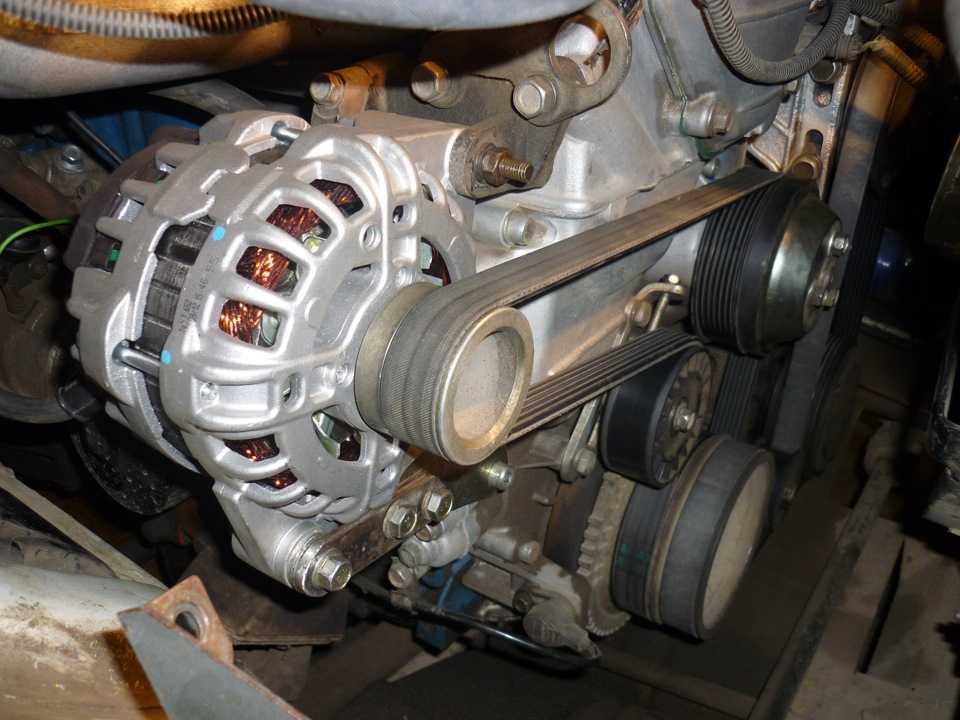

Можно ли заменить генератор?

Опытные владельцы вместе с заменой аккумулятора производят и установку нового генератора. Это правильное решение.

Аккумулятор не будет постоянно садиться, а в кабине можно устанавливать достаточное количество электроприборов. Сколько мощности они могут потреблять? Приведем пример:

На подсветку салона, номеров и габаритные огни уходит 40 ватт энергии.
Для фар ближнего света и противотуманок требуется 250 ватт.
Для вентилятора охлаждения – тоже 250.
На работу бензонасоса, «мозгов» и прочей электроники двигателя – 100 ватт.
Магнитола будет потреблять порядка 100-150.

В результате получается сумма в 1200 ватт. Это около 100 ампер. Штатный генератор будет работать на пределе, особенно если установлен нештатный ксенон и мощная музыка. Чтобы элемент не перегревался, а АКБ не получала недозаряд, стоит задуматься над установкой более производительного генератора. «Газели» с 406-м мотором достаточно будет 100-амперного устройства. Более современным «Некстам» — 120-130. Такие генераторы продаются в любом магазине. Их не нужно переделывать или менять крепления. Максимум – установить новый ремень генератора. «Газели» с запасом будет хватать мощности, и вы не будете ездить с нагруженным генератором.

Что делать, если на Газель и Соболь пропала зарядка АКБ, аккумуляторная батарея не подзаряжается, причины, проверка ремня, предохранителя и регулятора напряжения

На автомобиле Газель и Соболь два источника тока — аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор. Он обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если:

— На многофункциональном дисплее комбинации приборов автомобилей Газель и Соболь выпуска с 2003 года с двигателями ЗМЗ-40524 и УМЗ-4218 значение напряжения отображается в прерывистом режиме.

— Стрелка вольтметра в комбинации приборов автомобилей Газель и Соболь выпуска до 2003 года и Газель и Соболь выпуска с 2003 года с двигателями ЗМЗ-4063, ЗМЗ-40522, УМЗ-4215 находится в левой красной зоне шкалы.

При этом горит сигнальная лампа разряда аккумуляторной батареи в комбинации приборов. Значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости батареи. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

Проверьте, не оборван ли ремень привода вспомогательных агрегатов. Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Если прогиб не соответствует норме, отрегулируйте его натяжение или замените ремень привода вспомогательных агрегатов.

Если ремень натянут нормально, проверьте, не перегорела ли плавкая вставка на 90 А в блоке плавких вставок. Она расположена в подкапотном пространстве, там где и аккумуляторная батарея. Эта плавкая вставка защищает помимо прочих цепей, и цепь генератора. Если плавкая вставка перегорела, замените ее и пустите двигатель. Если показание напряжения на дисплее уже не мигает (стрелка вольтметра находится в зеленой зоне шкалы, сигнальная лампа разряда аккумуляторной батареи погасла), значит, напряжение соответствует норме. Можно продолжать движение.

Не устанавливайте предохранители, рассчитанные на больший номинальный ток. Это может привести к повреждению электрооборудования и даже к пожару. Если значение напряжения при работающем двигателе снова отображается в прерывистом режиме (стрелка вольтметра находится в левой красной зоне шкалы, лампа разряда аккумуляторной батареи не погасла), проверьте провод, идущий от генератора к «плюсовой» клемме аккумуляторной батареи и к стартеру.

Провода могут быть оборваны, обломаны внутри изоляции. Их контакты окислены или ненадежны. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.

Если и после принятых мер значение напряжения при работающем двигателе снова отображается в прерывистом режиме (стрелка вольтметра находится в левой красной зоне шкалы), то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и устранять их лучше в условиях автосервиса или гаража. Вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит чтобы до него добраться.

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и прочее оборудование.

Схема генератора Газели

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

корпуса, он из двух половинок – алюминиевых передней и задней крышки;
неподвижной обмотки – статора;
вращающегося вала – ротора (якоря);
шкива и крыльчатки;
диодного (выпрямительного) моста;
двух подшипников, на которых вращается якорь;
щеточного узла;
реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

Проверка и замена щеток и регулятора напряжения автомобиля с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Регулятор установлен в подкапотном пространстве и прикреплен к брызговику моторного отсека двумя гайками.

Регулятор обеспечивает напряжение зарядки аккумуляторной батареи 13,4 — 14,7 В при частоте вращения генератора 2800 — 12 000 мин-1, соответствующей частоте вращения коленчатого вала двигателя 1400 — 6000 мин-1, нагрузке 5 — 40 А и температуре от -20 до +80 °С.

На клеммах «Ш» и «-» регулятора падение напряжения должно быть не более 1,6 В при токе 4 А в цепи обмотки возбуждения генератора и температуре +20 °С.

Перед проверкой регулятора убедитесь, что натяжение ремня генератора соответствует норме, а регулятор имеет хороший контакт с «массой» (при необходимости отрегулируйте натяжение ремня и подтяните гайки крепления регулятора к кузову).

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как в этом случае напряжение генератора сильно возрастает.

1. Перед проверкой регулятора напряжения проверьте состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием схемы защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора. При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на автомобиле. Для этого нужен вольтметр постоянного тока с пределом измерения до 20 — 30 В и ценой деления 0,1 — 0,2 В.

Пустите двигатель и, поддерживая частоту вращения коленчатого вала двигателя 1700-2000 мин-1, включите ближний свет фар. При этом сила тока зарядки по амперметру должна быть не более 10 А.

Если амперметр показывает силу зарядного тока выше 10 А, выключите ближний свет фар и габаритные огни.

Измерьте напряжение на клемме «+» аккумуляторной батареи, оно должно быть 13,9 — 14,6 В при температуре регулятора +20 °С. Если напряжение отличается от указанных значений значит, регулятор напряжения неисправен и его нужно заменить.

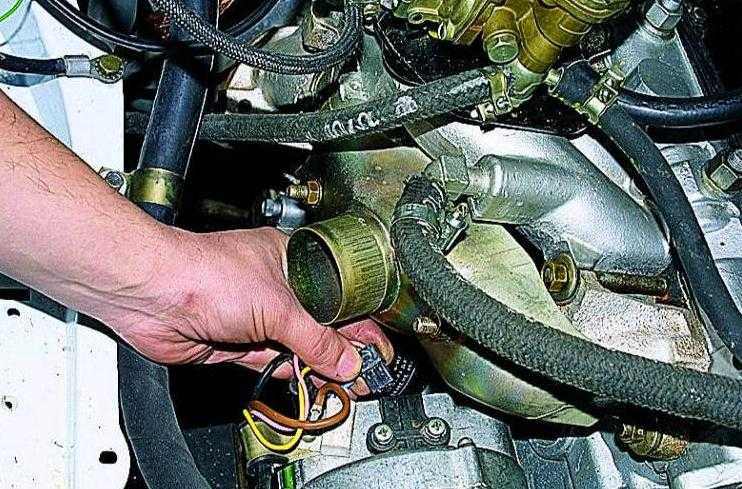

1. Отсоединяем штекерную колодку от регулятора напряжения.

2. Ключом «на 10» отворачиваем два болта крепления регулятора. Под каждым из болтов установлены наконечники «массовых» проводов

Снимаем и заменяем регулятор. Новый регулятор устанавливаем в обратной последовательности.

Снятие и проверка щеток генератора

1. Отключаем аккумуляторную батарею.

2. Отсоединяем штекерную колодку от щеткодержателя.

3. Шлицевой отверткой отворачиваем два винта крепления щеткодержателя

4. Снимаем щеткодержатель. Новый щеткодержатель устанавливаем в обратной последовательности

Проверьте легкость перемещения щеток в щеткодержателе. Если щетки заклинило, выньте два крепежных винта и снимите крышку щеткодержателя.

Очистите щетки и прочистите отверстия в щеткодержателе. Если не удается добиться требуемого результата, замените щеткодержатель в сборе или щетки

Замене также подлежат щетки со сколами трещинами или другими дефектами.

Проверьте выступание «а» щеток из щеткодержателя в свободном состоянии.

Если размер «а» менее 8 мм, замените щеткодержатель в сборе или щетки.

Разрушение обмоток

Не очень приятно, если вдруг произошло разрушение обмотки возбуждения. Если присутствует такая неисправность, то генератор полностью не будет работать, так как отсутствует магнитное поле. Дело в том, что в основе принципа работы любого генератора лежит наличие движущегося магнитного поля. Определить эту неисправность можно очень просто. Во-первых, если во время работы потрогать корпус генератора, он окажется чересчур горячим. Во-вторых, на приборной панели обязательно загорится лампочка с нарисованным на ней аккумулятором. Она сигнализирует о том, что отсутствует зарядка на АКБ. Также можно использовать мультиметр в режиме измерения сопротивления. Для этого необходимо измерить значение сопротивления между кольцами. Но это не все причины, по которым плохо дает зарядку генератор.

Какой аккумулятор ставить?

Если вы планируете установить генератор на 115 А, потребуется аккумулятор на 75 Ач. Лучшим решением будет покупка устройства на 120 А и аккумулятора на 80 Ач. Но если количество приборов в салоне выходит за пределы допустимого диапазона, можно установить 150. В этом случае аккумулятор должен быть рассчитан на 90 ампер-часов.

Не перегревается ли аккумулятор, если его емкость больше, чем может произвести стандартный генератор? Точно нет. Проблема только в том, что заводскому генератору потребуется больше мощности. В результате возможен нагрев обмотки и нарушение лакокрасочной изоляции. Стоит помнить, что с увеличением текущей нагрузки увеличивается нагрузка на ремень и, соответственно, на вал ротора, ролик натяжителя и помпу.

Неисправности

За время эксплуатации, данный узел может выходить из строя. Среди популярных проблем стоит отметить:

Износ щеток. Если угольные элементы существенно стерты, устройство не будет вырабатывать нужное напряжение с заданной силой тока. Данный элемент подлежит только замене. Обычно щеточный механизм выхаживает около 50 тысяч километров. Его можно заменить прямо на месте, но если это генератор «Газели» с 405-м мотором, лучше снять деталь полностью. Это выйдет быстрее, так как щетки находятся в неудобном месте.
Неисправность диодного моста. В данном случае необходима замена выпрямителя целиком. Более экономный вариант – замена отдельных диодов в подкове. Но их нужно правильно запрессовать в фиксатор, что требует наличия определенных навыков.
Износ или повреждение шкива. В такой ситуации генератор не будет работать на полную мощность. Деталь не ремонтируется и меняется целиком на новую.
Замыкание обмотки статора. В идеале, ее нужно менять полностью. Но можно попытаться перемотать обмотку заново. Однако эта операция занимает очень много времени.
Износ подшипника. Поскольку он неразборной и смазка в нем запрессована на весь срок службы, деталь меняется полностью.
Выход из строя регулятора напряжения (так называемой шоколадки). Эту неисправность можно определить по «гуляющей» стрелке напряжения на панели приборов.
Повреждение или износ ремня генератора. Обычно эта деталь служит около 60 тысяч километров. Но замена может наступить и раньше, если ремень имеет повреждения на своей структуре. Это трещины, надрывы и надрезы. Поскольку ремень – это расходный материал, его обязательно заменяют новым, без каких-либо попыток ремонта.

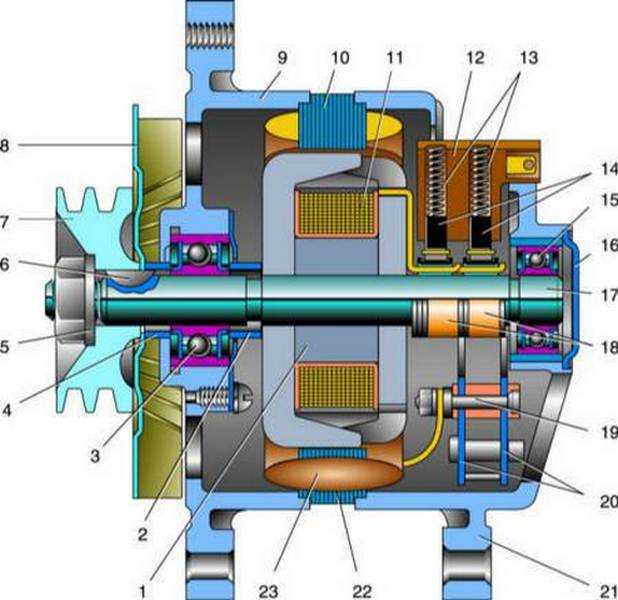

Устройство и принцип работы

Схема конструкции данного элемента есть в нашей статье. Генератор «Газели» состоит из следующих элементов:

Ротора.
Втулки.
Переднего подшипника.
Шайбы.
Шпонки.
Шкива, благодаря которому элемент приводится в действие.
Вентилятора для охлаждения.
Передней крышки.
Статора.
Обмотки.
Щеткодержателя.
Пружин.
Щеток.
Заднего подшипника.
Крышки.
Вала.
Контактных колец.
Выводов обмотки.
Пластин-держателей.
Задней крышки.
Набора статора.
Обмотки.

Сам узел являет собой синхронный трехфазный двигатель со встроенным выпрямителем на диодах и электромагнитным возбуждением. Ротор приводится в действие от шкива коленвала. Передача крутящего момента осуществляется путем клиновидного ремня. Если рассматривать генератор «Газели» с «Камминзом», то здесь используется уже ручейковый ремень. Он более практичен и дольше служит. Крышка и статорный механизм стягиваются при помощи четырех болтов. Вал ротора вращается в специальных подшипниках. Последние помещены внутрь крышки. Что примечательно, смазка в подшипниках заложена на весь срок службы генератора «Газели».

В вал роторного механизма встроен еще один подшипник. Он поджимается посредством пластиковой втулки и фиксируется шайбой на болтах. В статоре есть две обмотки, подключенные параллельно друг к другу. Выпрямитель состоит из шести диодов. Последние устанавливаются в двух металлических пластинах, которые напоминают собой подкову. Данные пластины объединены в выпрямительный блок. Последний фиксируется внутри задней крышки генератора «Газели».

На роторе имеется обмотка возбуждения. Ее выводы припаяны к медным кольцам, что есть на валу генератора. Благодаря угольным щеткам, что находятся в щеткодержателе, осуществляется питание обмоток. Также в конструкции есть регулятор напряжения. Он работает совместно с генератором и не дает возможности давать на АКБ ток, значение которого выше нормы. Для защиты электрического оборудования от неконтролируемых импульсов в системе зажигания в конструкции предусмотрен конденсатор. Он же снижает и радиопомехи. Отметим, что во время работы генератор «Газели Бизнес» сильно нагревается. Чтобы его охладить, в конструкции предусмотрен вентилятор. Благодаря воздушному охлаждению, обмотка и прочие элементы работают в своем температурном режиме. А горячий воздух выводится через предусмотренные в корпусе отверстия.

Причины, по которым не заряжается аккумулятор автомобиля

Ниже будут рассмотрены причины, по которым может не заряжаться аккумулятор. Диагностировать отсутствие зарядки не составит труда, поскольку это сразу отразится на состоянии аккумулятора. Если во время поездки генератор не заряжает АКБ, то заряженная батарея будет полностью садиться. Если генератор заряжает аккумуляторную батарею, но недостаточно, сразу понять это будет сложнее. Просто аккумулятор будет садиться быстрее, чем обычно. Но на большинстве автомобилей есть индикатор заряда аккумулятора. На приборной панели есть индикатор, который загорается, если возникли проблемы с зарядкой АКБ. Если горит индикатор, то это значит, что ток от генератора не поступает и питание потребителей в автомобильной сети идёт от батареи.

Сгорел предохранитель

Для начала стоит проверить, а не врёт ли сам индикатор заряда аккумулятора на панели приборов. Иначе вы будете искать причину там, где её нет.

Для начала стоит проверить предохранитель

Найдите в руководстве к своему автомобилю соответствующий предохранитель. Эта информация, как правило, содержится в разделе по электрической части. Находите предохранитель, смотрите его состояние и заменяете при необходимости. Запускаете двигатель и, если индикатор погас, то с генератором все нормально и никакой ремонт не требуется. Вернуться к содержанию

Оборван ремень генератора

Это, наверное, одна из самых распространенных причин отсутствия зарядки от генератора. Ремень генератора, какой бы качественный он не был, изнашивается и периодически нуждается в замене.

Лучше проводить плановые замены ремня генератора

Ослабло натяжение ремня генератора

Ещё одна причина, по которой может отсутствовать полноценная зарядка АКБ от генератора. Даже если ремень генератора находится в хорошем состоянии, его натяжение может просто ослабнуть, и генератор будет вырабатывать напряжение, недостаточное для заряда аккумуляторной батареи. Это может стать причиной того, что быстро садится аккумулятор на машине во время стоянки.

Регулировка натяжения ремня генератора не займет много времени

В принципе, в регулировке натяжения нет ничего особо сложного и вы сможете сделать её самостоятельно, не обращаясь в сервис. В большинстве случаев требуется гаечный ключ и монтировка.

Повреждена проводка или контакты

Ещё одна распространённая причина отсутствия зарядки АКБ от генератора заключается в проводке между ними. Поэтому следует проверить состояние провода, который идёт от положительной клеммы батареи к генератору. Провод должен быть целый, без повреждений изоляции, а контакты без окисления. Если наблюдаются проблемы, то устранить. Если устранить не получается, то заменить. Вернуться к содержанию

Неисправен регулятор напряжения генератора

Эта проблема уже серьёзнее и встречается реже. С её устранением справятся только опытные автолюбители. Поскольку частота вращения коленчатого вала постоянно меняется, то и напряжение вырабатываемое генератором «плавает».

С неисправным регулятором напряжения авто эксплуатировать нельзя

Вышел из строя диодный мост генератора

Ещё одной проблемой в генераторе может стать выход из строя диодов. Как эту неисправность диагностировать самостоятельно? Тут потребуется мультиметр или вольтметр. Заводите двигатель, щупы мультиметра накидываете на выводы АКБ и замеряете напряжение. Затем немного выжимаете газ и наблюдаете за напряжением. При исправном генераторе оно будет расти. Если оно падает, то с большой долей вероятности можно утверждать, что диодный мост вышел из строя. Причиной выхода из строя диодов чаще всего является короткое замыкание.

Неисправный диодный мост требует ремонта у автоэлектрика

Как снять генератор?

Вам потребуется следующий набор инструментов:

Монтажная лопатка.
Два ключа на 17, один на 10 и 13.
Проникающая смазка типа WD-40.

Последняя крайне необходима в том случае, если генератор давно не снимался, а на резьбе имеется много ржавчины и грязи. Если это так, то обязательно за час до начала работ обработайте проникающей смазкой все соединения. Это позволит облегчить проводимые работы

Заодно обратите внимание на состояние ремня, на нем не должно быть порезов и иных повреждений. Если таковые имеются, то обязательно при сборке установите новый

Вполне возможно, что генератор не дает зарядки именно по причине слабого натяжения ремня или же его обрыва.

Отключите от аккумулятора клемму «–», после чего можно приступать к дальнейшим работам. Выкрутите гайку, которая крепит провод «+» к выводу 31 генератора. С подключением разобрались, продвигаетесь дальше. Ключом на 17 выкручиваете гайку с верхнего крепления и отодвигаете генератор в сторону двигателя. При этом натяжение ремня становится слабее, и его можно быстро снять. Затем выкручиваете на нижнем креплении гайку, придерживая болт вторым ключом на 17.

Современный автомобиль невозможно представить без аккумулятора. Это жизненно необходимый элемент в каждой машине. Именно он позволяет производить запуск двигателя, а также давать нужное напряжение для поддержания его работы. Без аккумулятора банально не работали бы приборы освещения. Но АКБ – такая вещь, которая имеет свойство разряжаться. Без зарядки машина может проехать не более ста километров. Разумеется, заряжать аккумулятор каждые пару часов нет никакого смысла. Поэтому в конструкции любого автомобиля предусмотрен для этих целей генератор. «Газель Бизнес 4216 УМЗ» не является исключением. Подробно о данном элементе на «Газели» мы расскажем в нашей сегодняшней статье.

Основные неисправности

В том случае, когда начинают проявляться неисправности генератора, необходимо в первую очередь обращать внимание на всю бортовую сеть. Вполне возможно, что нарушена проводка, которая записывает обмотку возбуждения генератора на установке

Обратите внимание на то, что генератор мало дает зарядку в том случае, если его мощность намного ниже суммарной всех потребителей. Случается это тогда, когда вы установили на свой автомобиль, например, очень мощную акустическую систему, освещение, а также иные гаджеты, не предусмотренные в стандартной комплектации. Это приводит к тому, что при работе двигателя внутреннего сгорания питание всей бортовой сети происходит не только от генератора, но и от аккумулятора. При этом аккумуляторная батарея активно отдает свой заряд. Но сама в это время не подзаряжается. Поэтому при проведении тюнинга отечественных автомобилей обязательно обращайте внимание на генераторную установку. Желательно, чтобы имелся запас мощности. Только в этом случае вы обеспечите наиболее полную зарядку аккумуляторной батареи, а также идеальную работу всех потребителей.

Плохая зарядка на газели 402 двигатель

На «Волгу» и «Газель» ставился двигатель ЗМЗ 402.

Для этого варианта автомобилей применялся генератор типа 16 КЗАТЭ или 19 АТЭ1 (Элтра)

Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным. Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

Схема цепи заряда аккумулятора

На первые автомобили ГАЗ устанавливали карбюраторные двигатели ЗМЗ 402. Для его работы нужно было запитать катушку зажигания, прерыватель-распределитель зажигания (трамблер) и коммутатор. После на «Газели» стали устанавливать карбюраторный мотор ЗМЗ 406. Машины с ним комплектовались электронным блоком управления зажиганием. Позднее эти транспортные средства комплектовались инжекторными двигателями модели ЗМЗ 405.

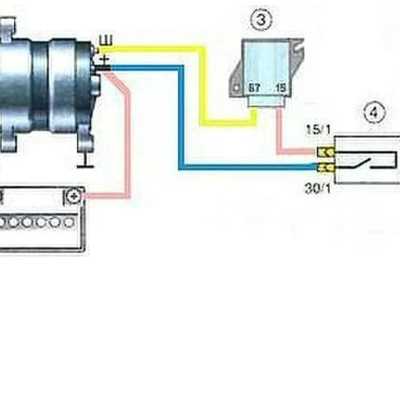

Схема генератора на «Газель» с двигателем ЗМЗ 402

Рассмотрим электрическую схему подключения генератора на автомобили ГАЗ с мотором ЗМЗ 402.

Схема генератора на «Газель» с двигателем ЗМЗ 402

Здесь при повороте ключа ток от положительной клеммы аккумулятора через контакт 15/1 замка зажигания поступает на щетку ротора, потом на обмотку и коллектор транзистора, находящегося в регуляторе напряжения. По второму проводу ток приходит на плюсовой разъем регулятора напряжения, который открывает транзистор. В результате электричество с щеток ротора через открытый транзистор попадает на землю, цепь замыкается, через обмотку ротора идет ток. Благодаря этому он намагничивается, и когда двигатель начинает вращаться, в обмотке генератора появляется ЭДС. Аккумулятор начинает заряжаться.

Схема генератора на автомобиль ГАЗ с двигателем ЗМЗ 406 и ЗМЗ 405

На «Газель» с моторами ЗМЗ 406 и ЗМЗ 405 устанавливались генераторы 9422.3701, изготовленные на КЗАТЭ, и 5102.3771, сделанные на ЭЛТРА, а также их аналоги. Электрические схемы обоих генераторов идентичные.

Схема генератора на автомобиль ГАЗ с двигателем ЗМЗ 406 и ЗМЗ 405

При повороте ключа контакты замка зажигания замыкаются, электричество от положительной клеммы аккумулятора через предохранитель 3, лампочку на приборной панели, поступает на точку D генератора. К данной точке подключены дополнительные диоды. Далее электричество поступает на регулятор напряжения и открывает установленный в нем транзистор. В результате ток свободно проходит через обмотки ротора, и возникает магнитное поле. Теперь при вращении двигателя генератор вырабатывает электрическую энергию. Часть энергии, вырабатываемой ЭДС, выпрямляется и поступает в обмотку ротора.

Лампочка приборной панели ограничивает ток, идущий от аккумулятора в цепь возбуждения, величиной 100 мА. Кроме этого, она должна зажигаться при запуске двигателя, что сигнализирует о готовности генератора. После этого она гаснет, это значит, что генератор начал вырабатывать электрическую энергию. Если лампочка горит при включенном двигателе, значит, генератор не вырабатывает ток.

Предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.
