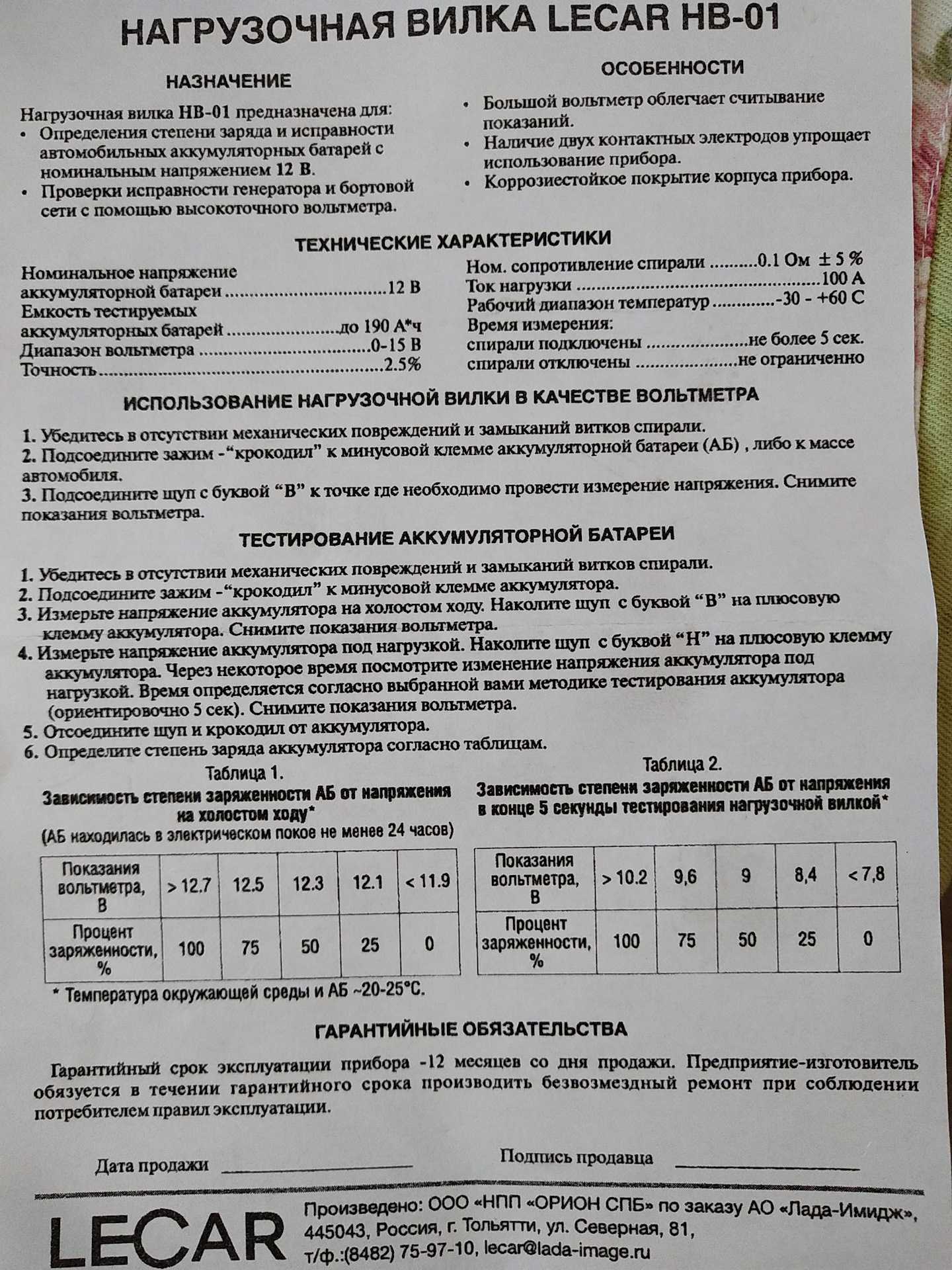

Проверка аккумулятора нагрузочной вилкой показания, инструкция

Можно ли заряжать аккумулятор не отсоединяя от бортовой сети автомобиля

При зарядке аккумулятора напряжение на его клеммах может достигать, в зависимости от типа зарядного устройства, 16 В. Даже когда ключ зажигания вынут из замка зажигания, то все равно остаются подключенными некоторые устройства, например, система охранной сигнализации, лампочка освещения салона, багажника. В зависимости от модели автомобиля могут быть подключены и другие устройства. Таким образом, вместо предельно допустимого по паспорту напряжения питания, на устройства будет подано большее, что может привести к выходу их из строя. Таким образом, если Вы не уверены, что все приборы при вынутом ключе из замка зажигания обесточены, то лучше не рисковать и перед зарядкой аккумулятора отключить от бортовой сети его отрицательный вывод.

Почему отрицательный? Потому что отрицательный вывод аккумулятора подключен к бортовой сети автомобиля путем непосредственного подсоединения к кузову с помощью резьбового соединения. Если отключать, положительный вывод аккумулятора первым, то можно случайно прикоснуться гаечным ключом к металлическим деталям двигателя или кузова автомобиля. Получится короткое замыкание.

Как безопасно заводить автомобиль от АКБ другого автомобиля (прикурить)

Никто не застрахован от случая, когда понадобится аккумулятор-донор для запуска двигателя собственного автомобиля, или как в народе говорят «прикурить». Обычно соединяют одноименные клеммы аккумуляторов между собой проводами с крокодилами, прибавляют газ, и запускают двигатель другого автомобиля, оставляя свой работающим. Такое «прикуривание» может вывести электронику современного электрооборудования автомобиля из строя и не стоит удивляться, если сразу или через какое-то время в Вашем автомобиле возникла неисправность. А как же правильно «прикуривать»? Ответ очень простой.

В зимнее время, прежде чем дать «прикурить», необходимо завести свой автомобиль и прогреть двигатель в течение не менее пяти минут. Заглушить двигатель. В автомобиле, котором сел аккумулятор, нужно сначала отсоединить от минусового вывода аккумулятора клемму, а затем подсоединить провода для прикуривания к плюсовому выводу и к снятой клемме с отрицательного вывода аккумулятора.

Так как потребляемый стартером ток при пуске двигателя составляет около 100 А, то сечение проводов прикуривателя должно быть не менее 10 мм2, что соответствует диаметру провода без учета изоляции 3,6 мм.

Вторые концы проводов подсоединить к выводам аккумулятора-донора. Запустить двигатель, дать ему поработать пару минут, и, не останавливая отключить провода «прикуривателя».

Вырабатываемой электроэнергии автомобильного генератора вполне хватит для питания всего включенного электрооборудования автомобиля. Подключить отрицательный вывод бортовой сети к штатному аккумулятору.

Для более быстрой подзарядки аккумулятора необходимо стараться ехать на низких передачах, чтобы обеспечить не менее 3000 обор/мин вала двигателя. При таких оборотах генератор автомобиля будет вырабатывать достаточный для питания электрооборудования и зарядки аккумулятора ток.

Для гарантированного следующего пуска двигателя после его остывания необходимо незамедлительно полностью зарядить аккумулятор от зарядного устройства.

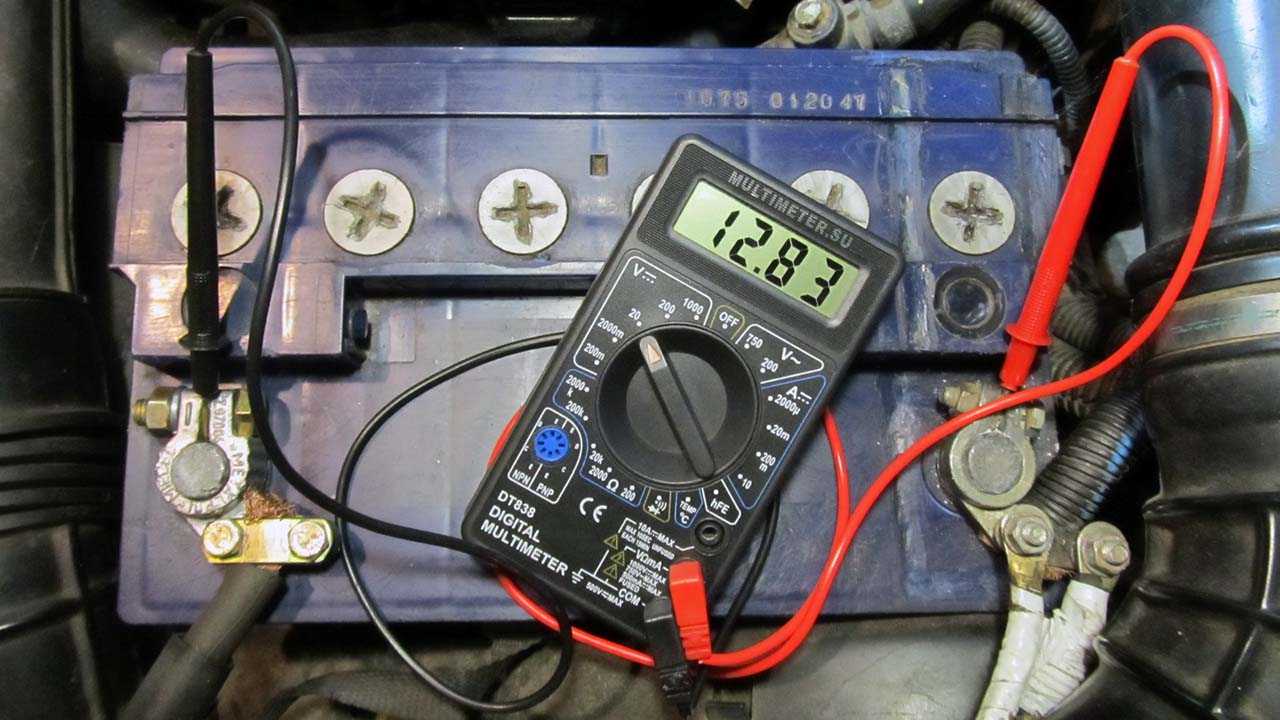

Проверка аккумулятора на автомобиле мультиметром

Напряжение разомкнутой цепи (НРЦ) аккумулятора — таблица

Измерение удобнее всего проводить мультиметром, либо его более продвинутым аналогом — тестером.

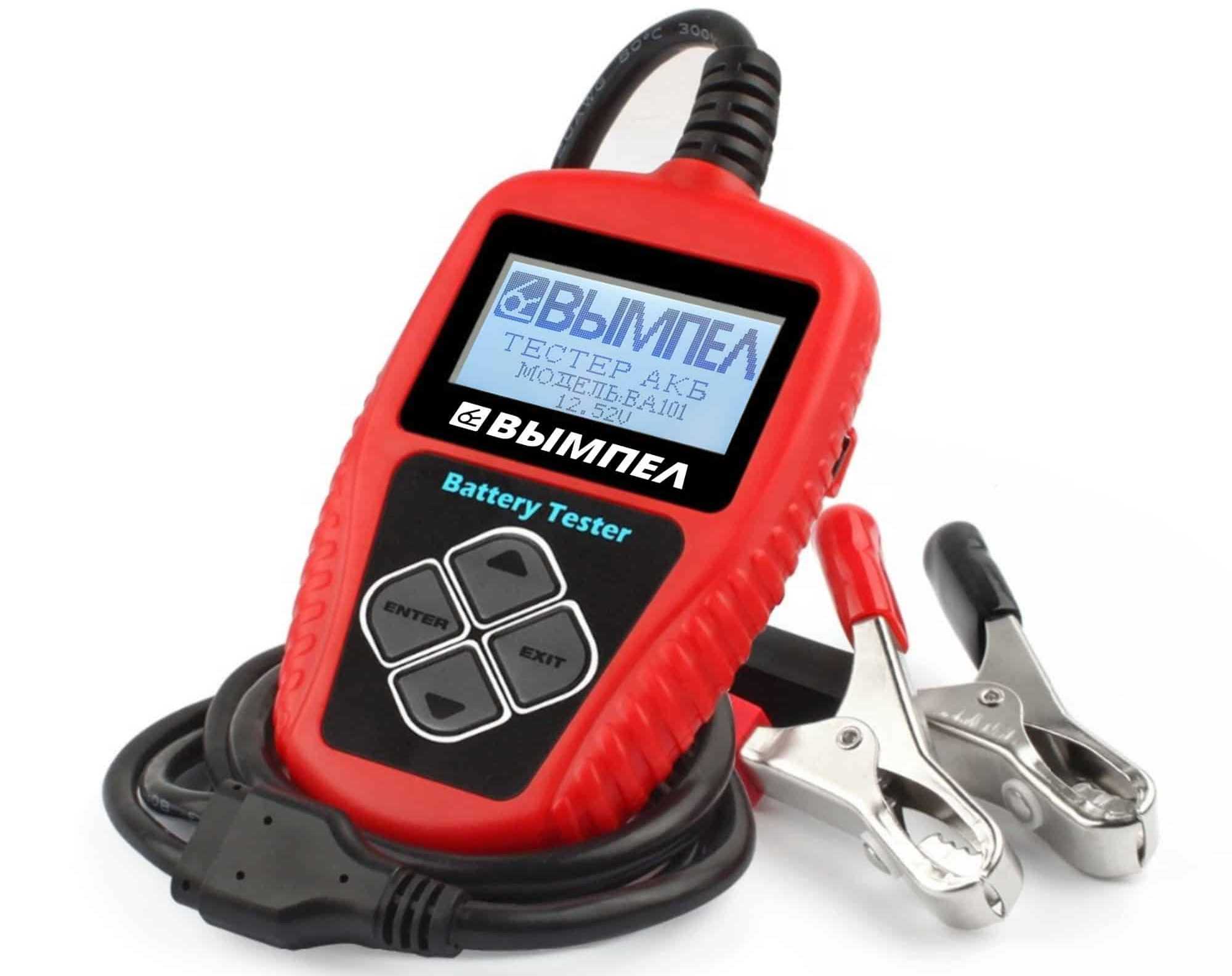

Проводить замеры можно не только мультиметром, но и специальным тестером АКБ

Используя таблицу ниже, можно определить степень заряженности батареи:

НРЦ, В	12,65 – 12,8	12,35 – 12,6	11,35 – 12,0	11,75 – 11,8
Заряженность, %	100	75	50	25

Например, если измеренное напряжение оказалось равным 12,45 В, то степень заряженности не меньше 75%, и даже ближе к 85 – 90 %.

А вот если оно равно 12,2 В, то батарею нужно обязательно зарядить до 100% и убедиться в ее исправности, запустив двигатель 3-4 раза с минутными перерывами. Заряженность при этом не должна упасть ниже 75%.

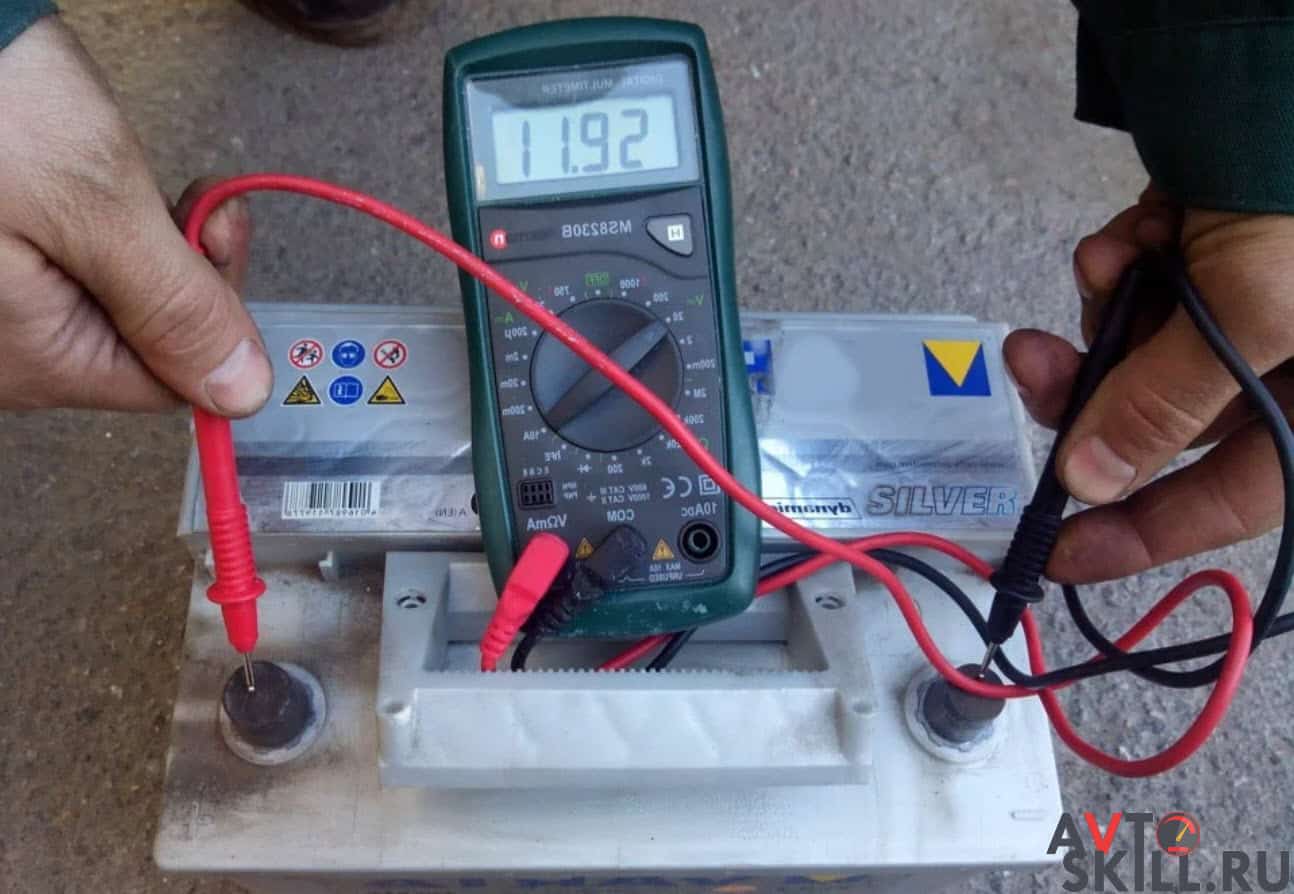

Напряжение разомкнутой цепи на этом фото всего 11,92. Это означает, что АКБ заряжен примерно на 40-45%, что очень мало. В таком случае его необходимо полностью зарядить и проверить на неисправности

Как правильно проверять аккумулятор автомобиля

Если этого не сделать, то результаты измерений будут искажены наличием э.д.с поляризации, возникающей в процессе электрохимических реакций при заряде.

По мере естественного рассасывания ионов неосновных носителей, образовавшихся около электродов, величина э.д.с будет стремиться к нулю, но на это необходимо время.

Например, погрешность измерения напряжения 12 В прибором кл.1 будет равна ±12х0,01 = 0,12 В, а это уже немало при оценке заряженности!

Как проверить аккумулятор автомобиля мультиметром — пошаговая инструкция

Отсоединить одну из клемм аккумулятора, лучше минусовую (она черного или синего цвета)

Можно и плюсовую, красную, но это нужно делать осторожно, чтобы не задеть ключом металлических частей и не вызвать короткого замыкания.

Установить переключателем режима мультиметра диапазон измерения напряжения постоянного тока DCV «20» – т.е измеряемое напряжение должно быть не более 20 В.

Вставить в прибор измерительные щупы: красный провод в гнездо прибора VRmA (напряжение, сопротивление, ток), а черный в гнездо COM (порт, общий).

Приложить красный щуп к плюсовой клемме, а черный провод к минусовой. Дисплей прибора покажет величину НРЦ.

Далее, с помощью таблицы выше, или паспортных данных на батарею, оценить степень ее заряда.

При заряде менее 75% без подзарядки выезжать не рекомендуется, особенно зимой, ночью и в пустынной местности.

Дозарядку можно произвести или от штатного зарядного устройства, или, заведя мотор от автомобильного генератора.

При низком показателе зарядки, АКБ стоит дозарядить

Зависимость объема и силы тока

Понятно, что объем у 45Ам/ч, будет намного меньше, чем у 190 Ам/ч варианта. Если копнуть физику, для мощной батареи нужно больше свинца (который разместиться в более громоздком корпусе), вот почему размеры 190 варианта будут практически в 4 – 5 раз больше, чем скажем у той же 45 – ки. А где больше этого металла, там нужно больше и электролита, чтобы эффективно накапливать напряжение.

Однако если подумать над вопросом — сколько нужно купить, чтобы угадать для всех вариантов (взять как бы с запасом), ответ напрашивается один. Ведь максимальная канистра, что продается всего в пять литров, соответственно подойдет практически для всех моделей. Чтобы не быть голословным я хочу разобрать самые ходовые «Амперажи».

Сразу оговорюсь, бывают небольшие различия в зависимости от производителей, однако они колеблются в незначительные граммы.

Что можно проверить мультиметром

Каждый владелец автомобиля получит пользу от этого измерительного прибора. Его можно использовать в полевых условиях для быстрого и надежного определения многих вещей. Идея заключается в том, чтобы узнать, работает ли батарея правильно или с ней что-то не так.

Заряд

Самые современные автомобильные батареи — это литий-ионные (Li-Ion) батареи. Используя мультиметр, можно легко проверить, заряжен аккумулятор или нет. Это делается следующим образом:

Отсоедините аккумулятор и дайте ему «отдохнуть» в течение 5 — 6 часов.
Мультиметр переходит в режим вольтметра (измерение напряжения).
Литиевые батареи имеют диапазон тока от 12,7 до 13,2 В, поэтому измерительный прибор покажет 20 В. Напряжение будет измеряться от этого значения и ниже.
Подключите мультиметр к батарее: красный — к «плюсу», черный — к «минусу». Если кабели одинакового цвета, обратитесь к маркировке.

На дисплее мультиметра должны появиться цифры. Это хороший индикатор состояния батареи:

12,7 — 13,2 В — питание в норме;
12,1 — 12,4 В — зарядка примерно наполовину, т.е. требуется дозарядка;
11,6 — 12 В — «разряженная» батарея, которая уже вряд ли сможет служить источником питания;
до 11 В — разряженная батарея, которую можно отправить на переработку.

Таблица для определения состояния заряда батареи по напряжению.

Проверить батарею с помощью мультиметра и сразу убедиться в ее исправности несложно, но это занимает некоторое время.

Ток утечки

Ток утечки — это показатель количества энергии, используемой для поддержания работы подключенного бортового оборудования. Каждая батарея имеет определенное минимальное значение тока утечки. В среднем этот показатель составляет от 55 до 80 мА.

Именно эти токи «расходуются» на поддержание работы радио, системы впрыска топлива, сигнализации и т.д. Общая утечка не должна превышать 70 мА. При превышении этого значения батарея будет разряжаться быстрее, сокращая срок ее службы.

Проверка тока утечки:

Проверьте ток утечки с помощью мультиметра.

Отключите все потребители электроэнергии.
Снимите минусовую клемму с аккумулятора.
Установите мультиметр на диапазон постоянного тока до 10 A.
Подключите «плюсовой» провод прибора к «плюсу» батареи.
Минусовой вывод тестера подключается к снятому минусовому выводу.
Прочтите прочитанное.

Плотность

Обычно уровень электролита проверяют с помощью специальной стеклянной трубки с градуированной шкалой — ареометра. Но мультиметр также справится с этой задачей. Инструкции:

Переключите тестер в режим «Напряжение», подключите к нему провода с «крокодилами».
Переключатель установлен на 20 вольт — все, что ниже, будет показано.
Черный провод подключаем к «минусу», красный — к «плюсу».
Посмотрите на значение напряжения и сравните со стандартом. Полностью заряженная батарея имеет напряжение 12,7 В. Если 12,1 — 12,4 заряжены наполовину, то плотность не верна.

Рекомендуется проверять плотность электролита каждые 15 — 20 000 км.

Плотность электролита при различных температурах.

Емкость

Емкость можно определить, проверив разряд батареи. Для начала аккумулятор полностью заряжен. Чтобы убедиться, что он полностью заряжен, проверяется напряжение и плотность электролита.

Затем подключается нагрузка, например, лампочка на 24 В, и фиксируется время. Когда напряжение падает до 50%, лампочка выключается. Энергоемкость, измеряемая в ампер-часах (Ah), определяется путем умножения тока в цепи с подключенной нагрузкой на количество часов, затраченных на разрядку теста. Если это значение близко к номинальному, то батарея в порядке.

Напряжение

Напряжение батареи в норме.

Это можно сделать при выключенном двигателе. Напряжение батареи от 13,5 до 14 вольт является нормальным. Батарея с таким напряжением считается находящейся в хорошем состоянии.

Если измерительный прибор показывает более 14,2 В, аккумулятор заряжен не полностью. Генератор переменного тока в это время напряженно работает, чтобы обеспечить питание всех потребителей. Зимой аккумулятор замерзает и разряжается, поэтому тест может не показать правильные значения с первого раза.

Если вы проверяете при работающем двигателе и выключенных потребителях, а прибор показывает менее 13 вольт, генератор работает нестабильно, т.е. не может полностью зарядить аккумулятор.

Плотность электролита в аккумуляторе зимой

Зимой плотность должна составлять 1,27 г/куб. см. Если в местности январская температура опускается до – 35 градусов, то плотность повышается до 1,28 г/куб. см.

Иначе зимой емкость снизится и запускать автомобиль станет трудно.

Когда зимой происходит понижение плотности, это не значит что нужно поднимать концентрацию раствора в банках. Необходимо подзарядить батарею зарядным устройством.

Большинство личных автомобилей используются в основном для поездок на работу, в торговые центры.

Обычно расстояния при этом преодолеваются небольшие, при запуске мотора аккумулятор разряжается, а небольшая дальность поездки не позволяет ему нормально зарядиться, тем более что из-за длительных простоев на улице электролит находится в холодном виде.

Нормальная зарядка происходит только, если электролит теплый. Таким образом, если не подзаряжать регулярно АКБ, то ее уровень заряда будет постепенно уменьшаться вместе с падением плотности.

Поэтому подзарядку при помощи зарядного устройства также нужно делать в отапливаемом помещении.

Оно должно быть нежилым, иметь хорошую вентиляцию

Это важно, так как в процессе зарядки электролит выделяет газ, вредный для здоровья человека

Он находится на отметке 1,5 см над верхним краем пластин у легковых автомобилей и 3 см – у грузовиков.

У только что купленной, новой батареи плотность электролита должна быть на уровне 0,15-0,16 г/куб. см.

В таблице ниже указано при каких плотностях и температурах происходит замерзание электролита.

Плотность электролита, г/куб. см	Температура замерзания, °С
1.10	-8
1.11	-9
1.12	-10
1.13	-12
1.14	-14
1.15	-16
1.16	-18
1.17	-20
1.18	-22
1.19	-25
1.20	-28
1.21	-34
1.22	-40
1.23	-45
1.24	-50
1.25	-54
1.28	-74

Исходя из таблицы легко понять, что АКБ, даже заряженная на все 100%, все равно замерзнет, если температура опустится до -70°С.

Если она разряжена до 40% от номинала, то точка замерзания поднимется до -25°С. Разряд же до 10% емкости приведет к тому, что лед внутри банок появится при -10°С, что довольно немного для нашей страны.

Если ареометра нет, то уровень разреженности батареи проверяют при помощи нагрузочной вилки. При этом показатель напряжения в разных банках не должен отличаться более чем на 0,2 В.

Индикатор нагрузочной вилки показывает, В	Уровень разрядки АКБ, %
1,8–1,7
1,7–1,6	25
1,6–1,5	50
1,5–1,4	75
1,4–1,3	100

13. Автомобильный аккумулятор OPTIMA 50 Red Top 8001-287 (о/п)

Тип аккумулятора: гелевый
Напряжение: 12 В
Емкость: 50 А·ч
Размеры: 238x127x227 мм

Пусковые батареи Optima Batteries RedTop, «родом» из США — популярный вариант, предназначенный для обеспечения высокой мощности запуска даже в холодную погоду. Аккумулятор очень хорошего качества и подходит для широкого спектра транспортных средств, включая грузовики, внедорожники, и легковые автомобили.

Аккумулятор Optima RedTop произведен по AGM-технологии, и электролит в нем находится в абсорбированном состоянии. Это предотвращает его утечку при разбитом корпусе.

Отличие AGM аккумуляторов от гелевых заключается в том, что у гелевых в качестве сепаратора между свинцовыми пластинами находится силикагель.

Optima REDTOP 4.2L имеет 815 ампер холодного пуска и, по заверению производителя, может работать в температурном диапазоне от -40 до +40 градусов Цельсия.

На самом же деле, по отзывам российских пользователей, экстремальных зим ниже 35 градусов эта модель долго не выдерживает, и может умереть спустя пару лет эксплуатации. Поэтому в топ-10 моего обзора «красный» не попал.

Зато будучи заряженным Optima REDTOP дает хороший пинок стартеру что зимой, что летом, и идеально подходит для длительной эксплуатации в климате с мягкими или умеренно-холодными зимами. Также производитель заявляет, что его изделие в 15 раз более устойчива к вибрации, чем конкурирующие бренды, что значительно увеличивает его срок службы и производительность.

Плюсы и минусы

быстрая зарядка (если у вас есть мощное зарядное устройство)
обеспечивает надежный запуск различных типов двигателей
устойчив к сильной вибрации

высокая цена

Как осуществлять контроль напряжения аккумулятора автомобиля

Чтобы измерить напряжение АКБ, понадобится мультиметр либо стандартный вольметр. Рассмотрим процесс измерения с помощью первого вида оборудования. С аккумулятора нужно снять клеммы (замер производится при разомкнутой цепи). Мультиметр следует установить в режим измерения напряжения, а его щупы приложить к выводам АКБ автомобиля (красный к «+», а черный к «-»).

В автосервисах для измерения напряжения аккумулятора автомобиля часто используется такое устройство как нагрузочная вилка. Этот прибор имеет встроенный вольметр. Особенность нагрузочной вилки состоит в том, что с ее помощью можно провести тестирование аккумуляторной батареи в замкнутой цепи. Такой прибор позволяет оценить состояние АКБ, так как он позволяет имитировать запуск мотора авто.

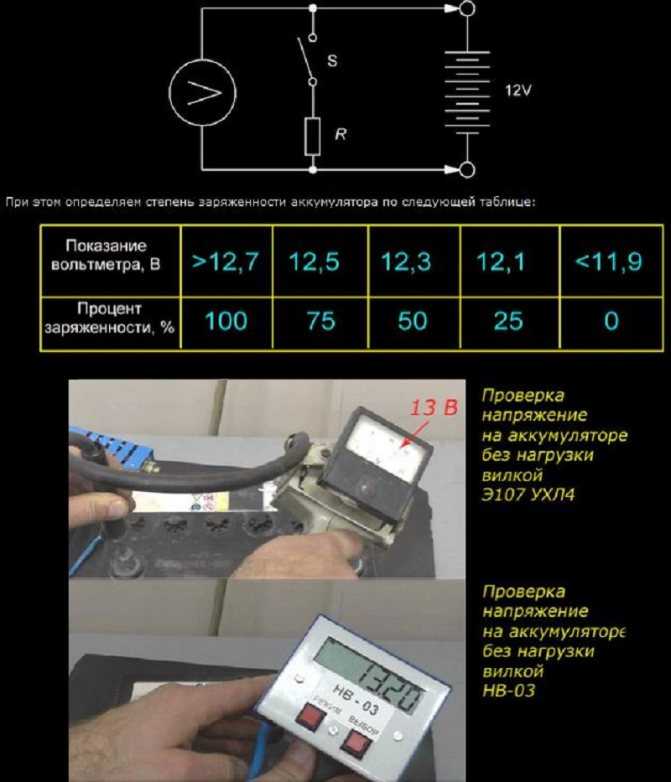

Чтобы измерить напряжение аккумулятора с помощью нагрузочной вилки, необходимо присоединить ее клеммы к выводам батареи и на пять секунд включить нагрузку. Показания встроенного вольтметра нужно зафиксировать на последней секунде. Если измеренное напряжение меньше 9 В, значит АКБ исчерпала свой ресурс и подлежит замене.

Полностью заряженный аккумулятор при разомкнутой цепи выдаст напряжение от 12,6 В до 12,9 В. Если на такую батарею подать нагрузку, то показатель напряжения снизится до 10 – 10,5 В, а потом он будет понемногу расти.

Нужно отметить, что аккумулятор автомобиля может иметь нормальное напряжение, но его работоспособность будет низкой. Другими словами, напряжение показывает не состояние АКБ, а только уровень ее заряженности.

Степень зарядки аккумуляторной батареи можно контролировать не только по напряжению, но и по показателям плотности электролита. В процессе подзарядки за счет испарения влаги увеличивается процентное содержание кислоты, что и способствует повышению плотности. Для полностью заряженного аккумулятора автомобиля показатель плотности составляет 1,27 — 1,29 г/см3.

Чтобы провести измерения, нужно опустить ареометр в отверстие для залива электролита и сделать его забор путем нажатия груши так, чтобы внутренний поплавок начал свободно перемещаться. При этом показания шкалы измерительного прибора, соответствующие верхнему уровню электролита, покажут его плотность, которая может зависеть от температуры воздуха и состояния АКБ.

В заключение стоит еще раз напомнить, что периодическое диагностирование аккумулятора и устранение факторов, снижающих работоспособность АКБ, позволит увеличить ее ресурс и сэкономить деньги автовладельца на ремонт автомобиля.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

из корпуса с мультиметром;
спирали, выполняющей функцию сопротивления;
проводов, оканчивающихся зажимами типа «крокодил»;
включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

стеклоочистители;
обогреватель заднего стекла;
отопитель (на максимальном режиме);
дальний свет;
магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Минимальное напряжение

Под нагрузкой

из корпуса с мультиметром;
спирали, выполняющей функцию сопротивления;
проводов, оканчивающихся зажимами типа «крокодил»;
включателя.

При работающем двигателе

стеклоочистители;
обогреватель заднего стекла;
отопитель (на максимальном режиме);
дальний свет;
магнитолу.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
12,3-12,6 В — 75%.
12,1-12,3 В — 50%.
11,8-12,1 В — 25%.
11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

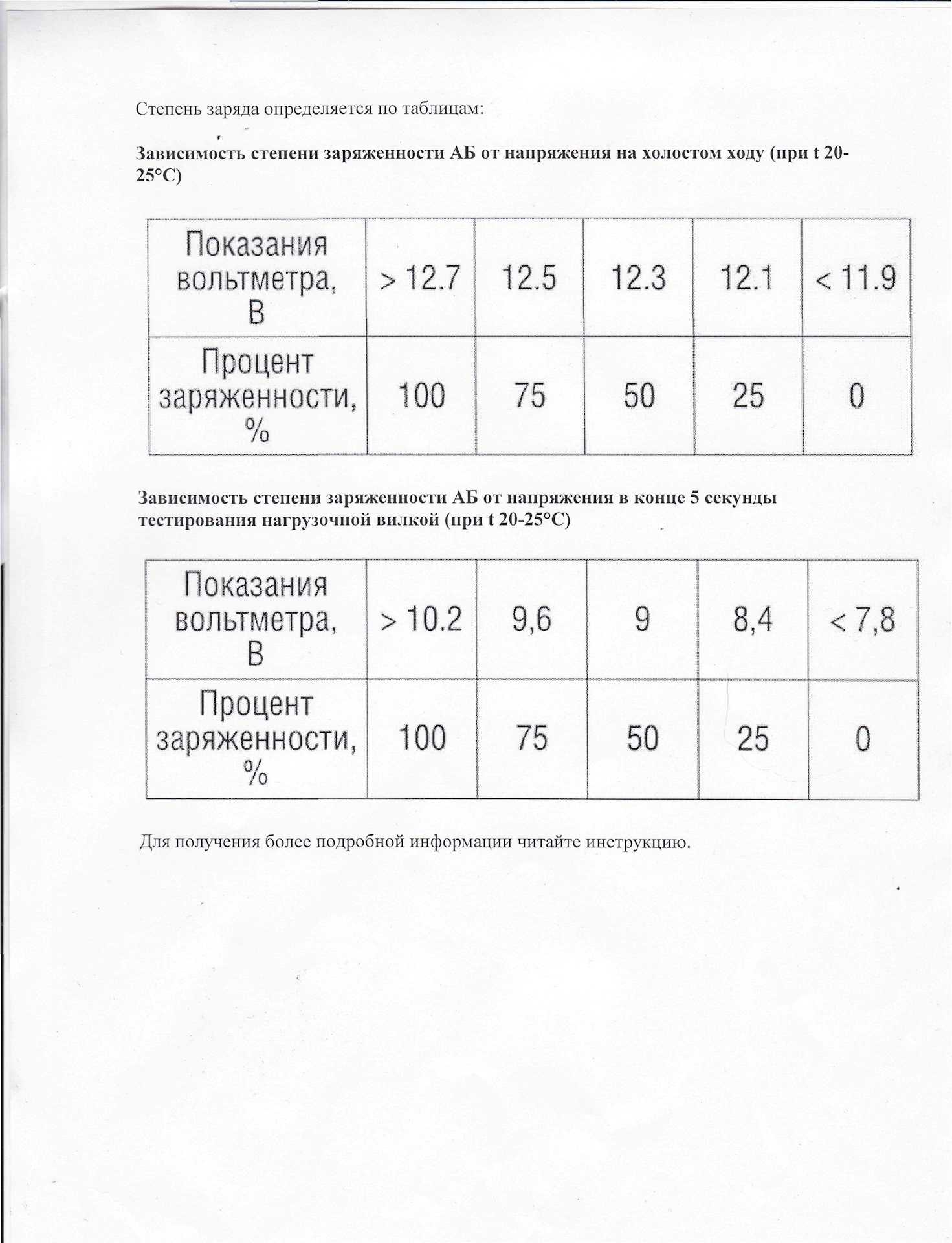

Таблица.

Проверка под нагрузкой

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
При 9,6 Вольта АКБ заряжена на 75%;
9,0 В — 50%;
8,4 В — 25%;
Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Емкость и внутреннее сопротивление аккумулятора автомобиля

Очень важной характеристикой аккумуляторов является внутреннее (омическое) сопротивление, измеряется, соответственно, в Омах. Чем оно меньше, тем больше пусковой ток стартера и тем быстрее и легче заводится автомобиль

Емкость характеризует способность к накоплению энергии, измеряется в Ампер-часах (Ач).

По мере эксплуатации аккумулятор «стареет»: его емкость уменьшается, сопротивление растет. За год свинцово-кислотный аккумулятор деградирует примерно на 10-15%. При снижении емкости до некоторого критического значения батарея не сможет завести мотор. Особенно это характерно для тяжелых условий пуска – при низкой температуре, с загущенным моторным маслом и т.д.

Емкость АКБ (Ач)	Норма внутреннего сопротивления НОВОГО АКБ, мОм	Внутреннее сопротивление подержанного АКБ (в среднем, ~ 5 лет), мОМ
60	4-7	6-13
75	3-7	4,5-13
80	3-6	4,5-12
90	3-6	4,5-12
Чем ниже внутреннее сопротивление, тем лучше

Замеры должны производиться при температуре +20-25°С. На морозе делать замеры нельзя, иначе они будут недостоверными!

Удобнее всего измерять внутреннее сопротивление (INT. R на фото) АКБ тестером

Косвенным, но достоверным признаком снижения остаточной емкости, является сокращение времени заряда и разряда аккумулятора.

Причины увеличения сопротивления:

Сульфатация пластин. Это явление заключается в том, что на поверхности электродов появляется труднорастворимые крупные кристаллы сульфата свинца, которые перекрывают полезную (активную), площадь электрода.

Сульфатация нарастает по мере эксплуатации и количества произведенных зарядно-разрядных циклов. Эти циклы очень сильно ускоряют ее длительные простои автомобилей с разряженными аккумуляторами.

При поездках в городском цикле с частыми остановками аккумулятор оказывается в «хронически» недозаряженном состоянии. Чтобы продлить ему срок службы, необходимо периодически проводить «лечебные» зарядно-разрядные циклы, рекомендованные инструкцией по эксплуатации.

Осыпание активной массы. Этот неизбежный процесс происходит под действием вибраций и ударов, сопровождающих передвижение транспортных средств. Осыпание массы также приводит к потере емкости.
