Внутреннее сопротивление акб

Что представляет собой внутреннее сопротивление и от чего оно зависит?

На сопротивление электродов оказывает влияние их конструкция, пористость, геометрия, конструкция решётки, состояние активного вещества, наличие легирующих компонентов, качество электрического контакта решёток и обмазки. Величины сопротивления решёток отрицательных электродов и губчатого свинца (Pb) на них примерно одинаковы. В то же время сопротивление перекиси свинца (PbO2), который нанесён на решётку положительного электрода, больше в 10 тысяч раз.

Сопротивление сепараторов меняется в зависимости от изменения их толщины и пористости. Величина тока, которая протекает через аккумулятор, оказывает влияние на сопротивление поляризации. Пару слов о поляризации, и причинах, по которым она возникает. Первая причина заключается в том, что в электролите и на поверхности электродов (двойной электрический слой) изменяются электродные потенциалы. Вторая причина в том, что при прохождении тока, концентрация электролита меняется в непосредственной близости от электродов. Это приводит к изменению электродных потенциалов. Когда цепь размыкается и ток исчезает, электродные потенциалы возвращаются к своим первоначальным значениям.

К особенностям свинцово-кислотных аккумуляторов стоит отнести небольшое внутреннее сопротивление по сравнению с другими типами аккумуляторных батарей. Благодаря этому они могут за небольшое время отдавать большой ток (до 2 тысяч ампер). Поэтому их основная область применения – стартерные аккумуляторные батареи на автомобилях с двигателями внутреннего сгорания.

Внутреннее сопротивление аккумулятора – что это

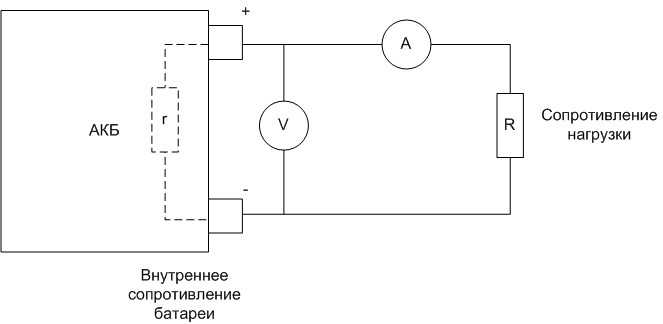

Пояснить, что собой представляет ВСА, легче всего на практическом примере. Для него понадобится полностью заряженная автомобильная аккумуляторная батарея, напряжение которой будет равняться 13 В. Подключим к ней потребителя, который обладает сопротивлением в 1 Ом.

По формуле закона Ома (I=U/R) при вычислении силы тока должно получаться 13 А, ведь 13/1=13. Однако на практике показания амперметра окажутся ниже. Стрелка отклонится примерно на 12,2 А. Объяснение у подобного явления достаточно простое, и оно не касается погрешности приборов.

Снижение силы тока после подключения потребителей к АКБ будет проходить за счёт определённых внутренних процессов, происходящих внутри корпуса. Стоит учитывать, что импеданс (impedance), или комплексное электрическое сопротивление, является величиной вариативной (изменяющейся в зависимости от совокупности определённых факторов).

Как сделать прибор собственными руками

Когда необходимая техника отсутствует, прибор можно сделать самому, посмотрев видео. Из готовых приборов необходимо взять вольтметр, а оставшиеся детали сооружают из подручных средств. Трудности возникнут при расчетах и создании внутреннего сопротивления, для которого потребуется ток.

Подходящим материалом является нихромовая проволока, используемая для создания нагревательных спиралей в электрических плитках. Нихромовые элементы можно заменить металлической полосой из прочих нагревательных устройств.

Для напряжения 12 В показатель тока должен находиться в рамках 80-120 Ампер, а сопротивление – 0,1-0,15 Ом. Прибор для измерения такого сопротивления сложно найти. По этой причине подбирают длину одного элемента и измеряют ток, который он пропускает. После этого совмещают несколько подобных деталей.

Самодельный аппарат делают последовательно:

1. Подбирают нихромовую проволоку или нагревательную полосу и измеряют мультиметром до 15 А ток. Элемент должен пропускать 10-12 А.
2. Соединяют 10 таких деталей, получая нагрузку в 100-120 А. Проволоку необходимо надежно скручивать.
3. Полученный элемент помещают в подходящий корпус и фиксируют в нем. Если коробка небольшая, то проволоку несколько раз сгибают так, чтобы витки не касались друг друга. Параллельное соединение должно быть надежным, что обеспечивается изолирующими цилиндрами, которые устанавливают на изгибы.
4. Концы скрутки припаивают к контактам на выходе, а снаружи – к соединительным проводам.
5. Подключают вольтметр.
6. Крепят на концы соединительного кабеля зажимы, которые потом подсоединяют к аккумулятору.

Когда устройство будет готово, можно проводить измерения в домашних условиях.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

• Положение OFF — выключение прибора.
• ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
• DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
• 10 А — для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
• HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
• Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
• Ω — измерение сопротивлений.
• DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Нормальные показатели

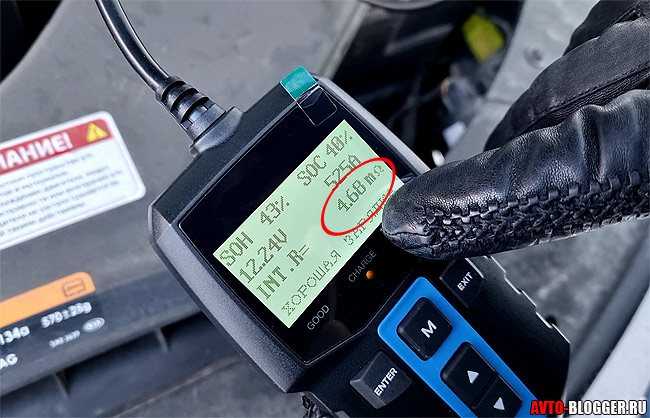

Норма внутреннего сопротивления автомобильной батареи должна быть на уровне 5 миллиОм. На этот показатель следует ориентироваться, хотя стандартных значений не существует, которые бы считались образцовыми. В любом случае, если батарея уже использовалась, но ещё не изношена, то показатель должен быть в пределах от 4 до 6 миллиОм.

Значительное влияние на общую потерю физических качеств АКБ влияет показатель, возникающий в рабочей жидкости, которой выступает электролит. Он зависит, в свою очередь, от окружающей температуры и его концентрации. С уменьшением температуры жидкости либо при увеличении плотности растёт показатель потери тока.

Ёмкость АКБ в той же степени связана с внутренним её сопротивлением, и зная этот параметр, можно сделать вывод относительно ёмкости аккумулятора. Например, если он снизился в 2 раза, то эксперты делают вывод: батарея потеряла в ёмкости до 50%. При этих замерах определяется способность её давать для нагрузки высокий пусковой ток. Это обратная зависимость: чем оно будет меньше, тем большим будет пиковый ток и мощность. Повышенное сопротивление вызывает резкое падение напряжения на выводах аккумулятора. Даже если он будет сравнительно новым, то не сможет выдать для нагрузки хороший пиковый ток.

Измерение ёмкости аккумулятора автомобиля

В процессе общего контроля за потерей тока батареей анализируется этот показатель для разных её составляющих: выводов, электролита, контактов и пр. Если их значение отличается более чем на 10% от усреднённого показателя, то их необходимо зарядить отдельно, а если это не принесёт успеха, то заменить новыми. В то же время обычный пользователь не владеет специальным оборудованием, требуемым для оценки данного критерия. Наиболее объективным методов проведения такого замера является контрольный заряд на 10 или 20 часов, а дальше сравнение с контрольными данными напряжения и разрядного тока.

Одним словом, понятие внутреннего сопротивления является величиной условной и его значение постоянно изменяется под воздействием эксплуатационных факторов. Поэтому, когда хотят получить максимально точные расчёты, за основу берут не величину внутреннего сопротивления, а разрядные кривые.

График зависимости сопротивления от процента разряда аккумулятора

Показатели трудно привести к универсальным, потому что материалы, используемые в конструкциях, тоже отличаются, а, соответственно, будут отличаться и их характеристики. От этого зависит сопротивление автомобильных АКБ, как и другие параметры их эксплуатации. Наибольшую разницу можно обнаружить на плюсовой свинцовой решётке, тогда как на «минусе» она будет практически неощутима.

То же самое касается технологии, по которой были произведены электроды. Это может быть присутствие легирующих элементов, материалы контактов, конструкции и т. д. С другой стороны, толщина и пористость материала будут воздействовать на величину R сепараторов. А вот у электролита показатель потерь зависит от его концентрации и температурных условий.

Дотошные автолюбители всё время гадают, а какое должно быть сопротивление у свинцово-кислотных батарей, чтобы считать его нормальным? Оказывается, по этому поводу существуют отдельные рекомендации:

• чтобы узнать точный норматив, у каждого типа АКБ есть собственный манула или инструкция;
• лучше всего сравнивать старые значения с новыми, нежели полагаться на абсолютные цифры, взятые из интернета;
• если регулярно производить замеры, то только так можно своевременно распознать изменения, происходящие внутри аккумулятора. Исходя из этого, можно установить причину и оценивать необходимость в покупке новой батареи или ремонту старой.

Назначение и функции

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин. Перечень измерений зависит от модели и может значительно отличаться. Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.

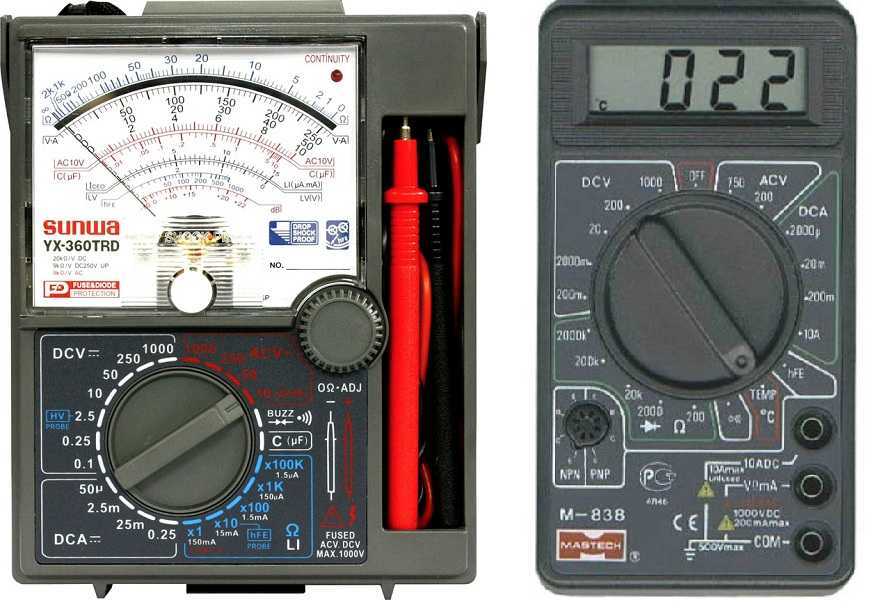

Мультиметры бывают стрелочными и электронными

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.

Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.

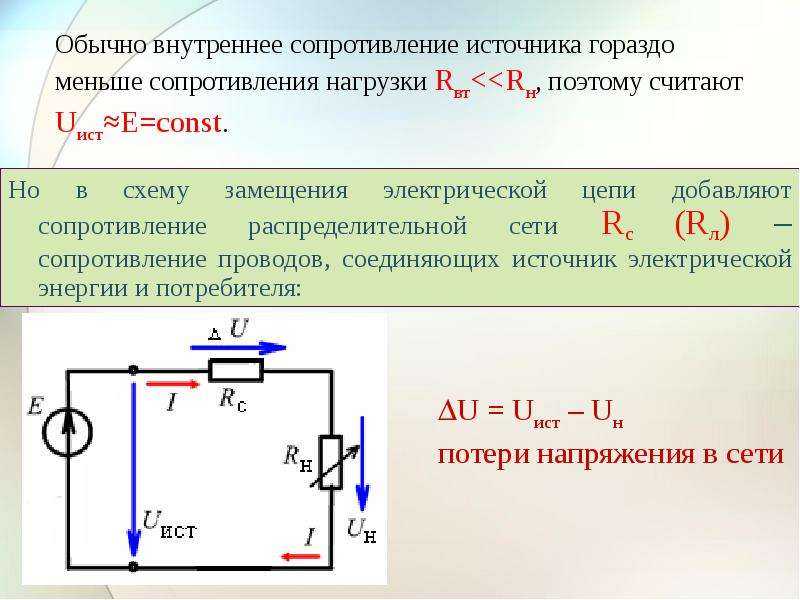

Внутреннее сопротивление

Сопротивление – это явление, которое можно рассматривать как положительное и отрицательное (плохое). Оно препятствует прохождению тока, забирает энергию у электронов и вызывает падение напряжения. Когда эти явления хороши? Когда хотим преобразовать электричество в тепло или свет. Без него не работали бы такие устройства, как бойлер, тостер, сушилка или лампочка.

Отрицательной стороной сопротивления будет то, что все кабели, которые подают энергию в дом и питают устройства, также обременены им. Следовательно, они также потребляют, точнее тратят впустую некоторую энергию. К счастью, сопротивление медных проводов очень низкое, и почти не почувствуются эти потери в домашних условиях.

Внутреннее сопротивление можно назвать узким местом источников напряжения. Это причина того, что рабочее напряжение ниже электродвижущей силы. Другими словами, оно тратит энергию еще до того, как оставит батареи или генераторы на электростанции. В нормальных условиях невозможно избежать внутреннего сопротивления. Это естественный недостаток всех источников электроэнергии – батарей, аккумуляторов, солнечных панелей, ветряных турбин или любых трехфазных генераторов, которые снабжают энергией наши дома. Откуда же оно взялось?

Проверка мультиметром

Мультиметр — это приспособление для замера силы тока, вольтажа, а также сопротивления и температуры. Применяется во многих сферах электроники (при ремонте, при изготовлении, при тестировании и т.д.), им можно определить напряжение практически в любой электрической цепи (правда на моем ограничение в 600В, так больше не стоит мерить). Также можно проверить и аккумулятор. Конечно, он не дает таких точных показаний, как скажем первый и второй способы, однако немного сориентироваться можно.

Сейчас небольшая инструкция:

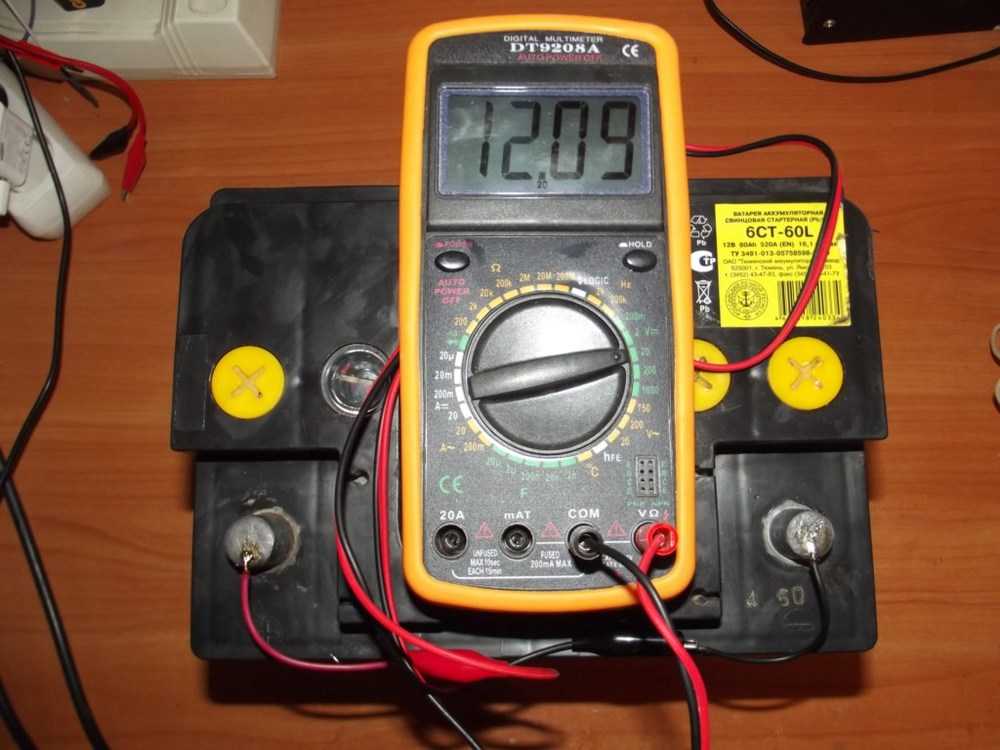

Собираем мультиметр, провода должны быть подключены в режим «вольтажа» (замер напряжения), а не в «ампеража» (замер силы тока).

• Устанавливаем поворотный переключатель в положение 20 Вольт, то есть он будет показывать нам все что ниже, а как мы знаем аккумулятор, у нас вырабатывает 12,7 – 13,2Вольта, примерно такой диапазон.
• Подсоединяем провода от мультиметра к клеммам аккумулятора – черный провод к минусовой клемме, красный к плюсовой (иногда провода одинакового цвета).

Снимаем показатели напряжения.

По напряжению

• Полностью заряженная батарея имеет напряжение в 12,7 (редко 13,2) Вольта, значит АКБ не нуждается в заряде.
• Если напряжение от 12,1 до 12,4В то разряд примерно на половину.
• Если показатель в 11,6 – 11,7В, то это глубокий разряд! Нужно срочно заряжать ваш АКБ, да и движок он запустит вряд ли.

Сейчас небольшое видео.

Насколько растет сопротивление в год?

Это очень сложный вопрос. Еще раз, очень много зависит от того как вы эксплуатируете свою батарею, какие у вас пробеги, какие условия, в каком климате (зачастую АКБ, которые находятся в теплом климате работают дольше).

Но если взять среднюю «температуру по больнице», рост примерно на 10 – 15% в год. Если новая АКБ, для примера, имеет показатель — 5 мОм, то уже 5 летняя будет 6 – 8,75 мОм.

А вот уже через 6 – 7 лет, показатель перешагнет 10 – 13 мОм, и сделает аккумулятор практически не применимым в морозы. Данные постараюсь свести в таблицу внизу

В реальной жизни, если аккумулятор проходил около 5 – 6 лет, это нормально. Ведь не всегда мы следим за батареей, иногда бросаем автомобиль, если он не запустился в мороз (и заряжаем АКБ, спустя несколько часов, а может и дней).

Измерение сопротивления

Величина эта — условная. Она меняется в зависимости от степени заряженности АКБ, величины нагрузки, температур Вот почему при точных расчетах относительно АКБ принято пользоваться не величиной внутреннего сопротивления, а так называемыми разрядными кривыми.

Этот вариант даст вполне точный результат. Например, это может быть галогеновая лампа с мощностью в 60 Ватт.

Производится параллельное подключение к батарее вольтметра и вышеупомянутой лампы. Далее нужно запомнить значение напряжения. Затем лампа отключается. Естественно, после этого напряжение возрастёт. Если последнее увеличилось не больше, чем на 0,02 вольт, стало быть, АКБ находится в удовлетворительном состоянии. То есть, внутреннее R не больше 0,01 Ом.

Самостоятельно узнать этот параметр совсем несложно. Главное при этом — не использовать светодиодные лампы. На всю процедуру уйдет несколько минут.

Опыт автолюбителей

Никогда не занимаюсь этим самостоятельно. Да и вообще редко ухаживаю за батареей так, как мне следует этим заниматься. Поэтому часто возникают трудности с зажиганием. Приходится ездить в автомобильные мастерские, чтобы избавиться от них. Плачу деньги, зато не трачу свои силы и время.

Игорь Слабкин

Измерять, конечно, нужно. Но не ориентируйтесь на абсолютные показатели, взятые из интернета. Куда актуальнее сравнивать новые результаты со старыми, ведь они будут сильно зависеть не только от модели, но и от природных условий. Конечно, определенные рамки и нормы все-таки существуют, но их нужно брать только из официальной спецификации, представленной на корпусе устройства или в родной упаковке.

Кирилл Семенов

Регулярно измеряю этот параметр. Однажды он получился слишком большим. Долго разбирался в причине, а потом понял, что что-то случилось с обмазкой. Из-за чего — так и не понял, но поправил это быстро. Просто заменил элемент. С зажиганием до сих пор все нормально, так что делать так можно.

Александр Рассказов

Постоянно ухаживаю за батареей своего автомобиля, т. к. опасаюсь, что он не заведется в самой неподходящей для этого ситуации. Измеряю все параметры, в том числе и этот. Только так можно понять ситуацию полностью и отследить изменения

Это важно для диагностики возможных проблем и неисправностей

Виктор Кузнецов

Раньше не понимал, как узнать, какое внутреннее сопротивление у аккумулятора. Как оказалось, процедура весьма простая — точно не сложнее измерения полной емкости. Процедура занимает всего несколько минут. Только лампы нужны не светодиодные, а самые обыкновенные.

Андрей Казаков

Измерение внутреннего сопротивления автомобильного АКБ

Для транспортных средств тоже важно контролировать состояние ВСА и вовремя менять аккумулятор

Описание параметра

Различают 2 вида сопротивления (R) в автомобильной АКБ: полное и омическое. Омическое R, или импеданс, получается путем сложения всех сопротивлений, возникающих на электродах, контактах, в электролите и т.д. А полное R вычисляется как сумма сопротивления омического и поляризации.

Связанные факторы

Существуют различные виды АКБ, отличающиеся конструкцией и материалами, из которых они сделаны. Поэтому показатели внутреннего сопротивления у разных аккумуляторов различны. Если, например, на плюсовую решетку нанести свинец, то ее сопротивление будет в 10000 раз больше, чем у такой же решетки, но без свинцового покрытия. Однако если решетка минусовая, то разница практически не ощутима.

Кроме этого, различия в показателях связаны с конструкцией электродов, т.к. они могут отличаться по качеству материала, наличию легирующих добавок или контактам.

Измерение сопротивления

Значение внутреннего сопротивления автомобильного аккумулятора считается условной величиной, т.к. оно меняется из-за температуры, тока и нагрузки, а также уровня заряда. Поэтому для расчетов применяют не определенную величину, а разрядные кривые.

Чтобы измерить ВСА, нужны галогеновые лампы и специальный мультиметр. К аккумуляторной батарее приборы подключают последовательно, замеряют напряжение. После этого отключают лампу и снова замеряют напряжение. Если разница между двумя значениями напряжения не превышает 0,02 В, то состояние аккумулятора хорошее. Для измерения сопротивления в автомобильных АКБ лучше всего использовать цифровые вольтметры, т.к. они способны уловить даже минимальную разницу в измерениях.

Опыт автолюбителей

Некоторые автомобилисты самостоятельно отслеживают состояние аккумулятора, а некоторые предпочитают делать это в специальных мастерских. Если автолюбитель решает сам контролировать внутреннее сопротивление аккумуляторной батареи, то следует учитывать следующие важные моменты:

1. Не стоит полагаться на числовые показатели сопротивления, которые есть в интернете или литературе. Необходимо сопоставлять новые показатели со старыми, т.к. для каждой отдельной АКБ уровень сопротивления будет зависеть от модели, природных и погодных условий, уровня эксплуатации.
2. Нормальные показатели для определенной модели аккумуляторной батареи можно найти в инструкции по применению.
3. Необходимо регулярно замерять импеданс, чтобы выявлять различные изменения в аккумуляторе.

Таким образом, измерение внутреннего сопротивления аккумулятора — необходимая процедура, которую нужно выполнять на регулярной основе, чтобы своевременно менять вышедшую из строя АКБ.

Как проверить клеммы аккумулятора с помощью мультиметра

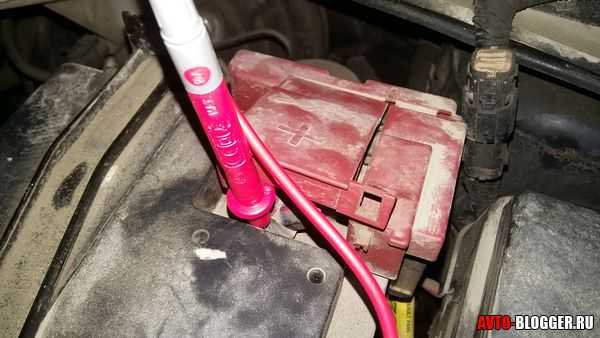

Грязные, корродированные или ослабленные клеммы приведут к проблемам с пуском или отсутствием запуска, и являются одной из основных причин, по которым люди думают, что у них есть «разряженный аккумулятор». Иногда такие проблемы трудно обнаружить с помощью простого визуального осмотра.

Здесь вы будете использовать вольтметр (или мультиметр, установленный на напряжение), чтобы проверить клеммы батареи на предмет падения напряжения, чтобы вы могли понять состояние ваших соединений батареи.

Сначала отключите систему зажигания. Сделайте это путем временного отсоединения катушки зажигания или удаления предохранителя, или реле топливного насоса (при необходимости найдите руководство по эксплуатации вашего автомобиля или руководство по ремонту вашего автомобиля, чтобы найти катушку или предохранитель). Это предотвратит запуск вашего двигателя.

Красным плюсовым проводом коснитесь положительного полюса батареи и держите. Черным проводом (минусом) вашего измерителя прикоснитесь с клемме провода минуса который одевается на аккумулятор. Попросите помощника провернуть двигатель. Если ваш прибор регистрирует более 0,5 вольт, вам необходимо почистить или проверить физическое состояние клеммы и клемм.

Теперь проверьте другой аккумуляторный терминал. На этот раз, тем не менее, с помощью черного щупа вашего измерителя прикоснитесь к отрицательному полюсу батареи. Теперь прикоснитесь к красному зонду вашего измерителя к клемме кабеля, соединяющей тот же самый вывод батареи. Попросите вашего помощника запустить двигатель и проверить показания напряжения на вашем счетчике. Если оно превышает 0,5 вольт, необходимо проверить клемму аккумулятора на наличие повреждений или почистить ее.

Измеритель внутреннего сопротивления аккумулятора

Эксплуатация цифрового фотоаппарата с никель — кадмиевыми и никель — металлогидридными щелочными герметичными цилиндрическими аккумуляторами типоразмера АА подтолкнула меня к осознанию необходимости изготовления устройства для определения внутреннего сопротивления аккумулятора. В цифровом фотоаппарате аккумулятор работает при достаточно больших токах разряда – 300 – 600 мА. Практикой определено, что автоматика цифровых фотоаппаратов некорректно определяет остаточную ёмкость аккумулятора и выключает фотоаппарат. А аккумуляторы, вынутые из фотоаппарата, ещё приходится разряжать в менее привередливых устройствах: в фонариках, игрушках, плеерах.

Определение внутреннего сопротивления аккумулятора, надеюсь, мне даст возможность определять на практике пригодность конкретного аккумулятора к работе в цифровом фотоаппарате. Реклама в этом вопросе оказалась плохим подсказчиком, если еще учесть, что электродвижущая сила никель — кадмиевых аккумуляторов равна 1,2 вольта, а электродвижущая сила никель — металлогидридного аккумуляторов равна 1,25 вольта ( по данным Википедии ).

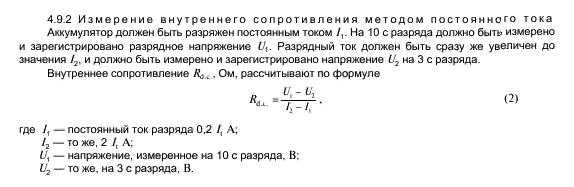

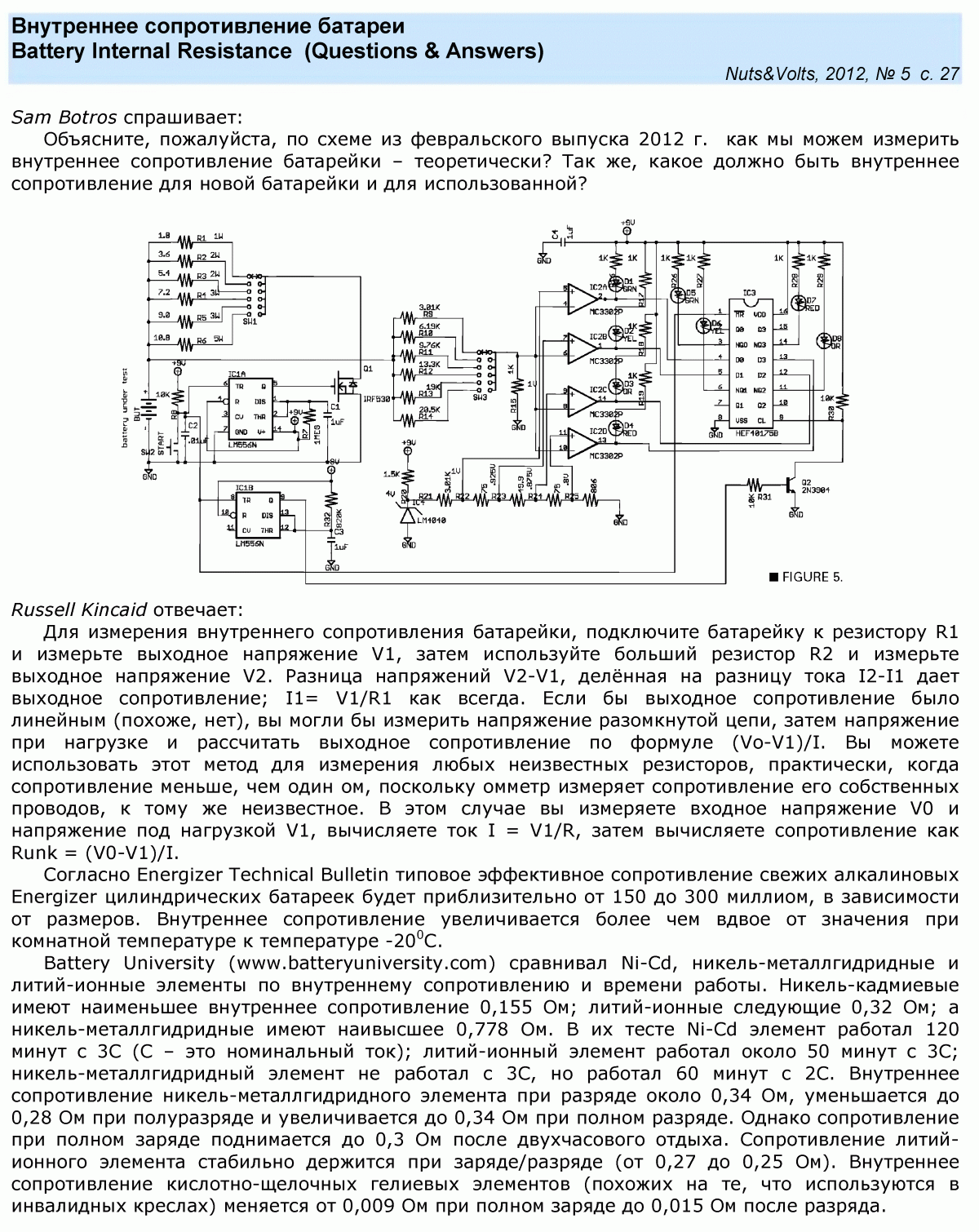

Методологию измерения внутреннего сопротивления аккумуляторов я в основном использовал из документа – Гост Р МЭК 60285-2002 «Аккумуляторы никель — кадмиевыми герметичные цилиндрические».

Я использовал сопротивление 12 Ом. Собрал из них и тумблера 2 разрядные цепи. Разрядные токи получились около 100 мА, 300 мА. Для измерения напряжения на сопротивлениях я использовал мультиметр APPA93N на диапазоне 2 Вольта. Собирал схему из того, что было. Резисторов меньшего сопротивления я не нашел. Корпус я использовал от старого микрокалькулятора. Сопротивление я установил на кусок макетной платы. Опытным путем выяснил, что для оценки качества источников питания лучше увеличить токи разряда. Схема измерителя внутреннего сопротивления никель — кадмиевых, никель — металлогидридных щелочных герметичных цилиндрических аккумуляторов и щелочных батареек типоразмера АА:

Готовый измеритель внутреннего сопротивления никель — кадмиевых, никель — металлогидридных щелочных герметичных цилиндрических аккумуляторов и щелочных батареек типоразмера АА: Первое испытание никель — металлогидридными щелочными герметичными цилиндрическими аккумуляторами типоразмера АА фирмы Pleomax ёмкостью 2300 мАч. Напряжение (U1) на аккумуляторе, нагруженном на резисторе 12 Ом, составило 1,271 Вольта. Используя закон Ома, определяем силу тока в цепи (I1) . Сила тока равна 0,105917 Ампера или 105,917 мА. Переключаем тумблер. Напряжение (U2) на аккумуляторе, нагруженном на резисторе 4 Ом, составило 1,175 Вольта. Используя закон Ома, определяем силу тока в цепи (I2). Сила тока равна 0,29375 Ампера или 293,75 мА. Используя формулу для определения внутреннего сопротивления аккумулятора из Госта Р МЭК 60285-2002 «Аккумуляторы никель — кадмиевыми герметичные цилиндрические» ( Uвн=U1-U2/I2-I1), рассчитываем его – 0,511 Ом. Расчеты я автоматизировал. Для этого создал файл Wicrosoft Exel – расчеты.xlsx. Расчеты.rar

raschety.rar (скачиваний: 285)

В этом файле можно подставить измеренные значения напряжения U1, U2 и ваши значения нагрузочных сопротивлений и получить результат вычисления – внутреннее сопротивление аккумулятора или батарейки.

У меня скопилось небольшое количество аккумуляторов. Решил я их протестировать. Результаты тестирования я занес в таблицу.

В процессе работы над измерителем внутреннего сопротивления аккумулятора я узнал, что с 2005 года на рынке появились никель – металл – гидридные аккумуляторы с низким саморазрядом. Эти аккумуляторы продаются как «готовые к использованию» или «предварительно заряженные». Очень интересной особенностью никель – металл — гидридные аккумуляторов с низким саморазрядом является значительно более низкое внутреннее сопротивление, чем у обычных NiMH аккумуляторов. Еще одной особенностью этих новых аккумуляторов является их более высокая стоимость. А оценить качество и принадлежность конкретного аккумулятора к заявленному, как «готового к использованию» или «предварительно заряженного », вам поможет мой измеритель внутреннего сопротивления аккумулятора. Удачи!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.
