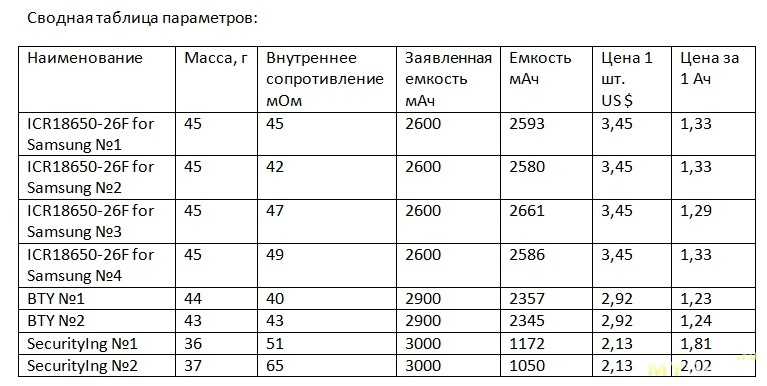

Внутреннее сопротивление 18650 аккумулятора. нюансы

Инструкция по безопасной зарядке аккумуляторов Exide AGM (VRLA)

В аккумуляторах Exide изготовленных по технологии AGM (VRLA) предусмотрено 4 режима зарядки при разных условиях эксплуатации: D1, D2, D3 и D4.

Самый оптимальный из них — D1, остальные применяются при глубоком разряде или для быстрой зарядки, что не сильно приветствуется производителем.

D1. Подходит для нового аккумулятора. Тут, как говорится, классика жанра. Сначала идет зарядка стабилизированным постоянным током 10-20А до тех пор, пока U не достигнет 14.4 В.

Затем идет зарядка стабилизированным U 14.4 В без ограничений по току до тех пор, пока I зарядки не опуститься за значение 2% от емкости АКБ.

На завершающем этапе в течении последних 2 часов зарядка происходит постоянным током 2% от емкости без ограничений по напряжению, к примеру для 60 А*ч, это будет 1.2 ампера. Т.е. АКБ сама решает сколько напряжения ей необходимо.

D2. Зарядка на холостом ходу. Не применяется для глубоко разряженных АКБ.

Подразумевает использование U только 13.8 В на протяжении всей зарядки.

Не исключает применения метода D1 хотя бы 1 раз в 30 дней.

D3. Быстрая зарядка. Не рекомендуется для частого применения. Противопоказан для глубоко разряженных АКБ.

Подразумевает на протяжении 60 минут выполнять зарядку током 50% от емкости батареи при U не превышающем 15 вольт.

D4. Для глубоко разряженных батарей с U менее 12.1 вольт. Не отличается от D1 за исключением того, что второй этап (зарядка стабилизированным U 14.4 В без ограничений по току) продолжается 48 часов.

При зарядки любым из вышеперечисленных методов температура АКБ не должна превышать 50С.

Эти данные также можно найти в прилагаемой инструкции или на официальном сайте производителя.

Ниже мы рассмотрим еще три способа зарядки рассматриваемых нами АКБ.

Время полного заряда АКБ можно рассчитать по формуле.

Неисправности автомобильных АКБ

К числу основных неисправностей АКБ относят:

сульфатацию пластин,
повреждение полюсных выводов,
отстающие аккумуляторы,
трещины в моноблоке,
короткое замыкание,
ускоренный саморазряд.

Под сульфатацией понимают такое состояние батареи, при котором она не заряжается при пропускании нормального зарядного тока в течение установленного промежутка времени.

Внешне проявляется наличием на поверхности крупных, трудно растворимых при заряде кристаллов или сплошного слоя сульфата свинца.

Рисунок 22 — Нормальная сульфатация

Рисунок 23 – Необратимая сульфатация

Сульфатация возникает в результате несоблюдения правил обслуживания и эксплуатации АКБ.

Сульфатация характеризуется следующими признаками:

при заряде быстро повышается температура электролита;
плотность электролита при заряде практически не повышается;
газовыделение начинается значительно раньше;
при контрольном разряде ёмкость значительно меньше номинальной.

Причины сульфатации:

применение загрязнённого электролита;
длительное нахождение батарей в разряженном состоянии;
систематический недозаряд батарей;
снижение уровня электролита ниже допустимого;
эксплуатация батарей при недопустимо высокой температуре и плотности электролита.

Частичную сульфатацию можно устранить путем проведения контрольно-тренировочного цикла.

К числу внешних (определяемых визуально) неисправностей относят повреждения полюсных выводов и моноблока.

Трещины в моноблоке устраняют тепловой сваркой, а повреждение выводов путем наплавки.

Отстающие аккумуляторы.

Если в батарее хотя бы один аккумулятор будет разряжаться раньше остальных, то работоспособность батареи определяется именно этим, отстающим аккумулятором.

Для устранения подобной неисправности производят заряд батареи малым током в течение длительного времени (не менее 24 часов).

Короткое замыкание.

Внутренние короткие замыкание в аккумуляторах происходят между разноименными пластинами за счет заполнения наиболее крупных пор сепараторов активной массой («прорастание»).

Характерными признаками короткозамкнутого аккумулятора являются:

отсутствие или очень малая величина ЭДС;
непрерывное уменьшение плотности даже во время заряда;
быстрая потеря ёмкости после заряда.

Ускоренный саморазряд.

Ускоренный саморазряд вызывается следующими основными причинами:

наличие на поверхности батареи загрязнений, проводящих электрический ток;
применение воды или электролита, содержащих вредные примеси;
хранение батарей при повышенной температуре воздуха;
чрезмерная эксплуатация батареи (в режиме такси).

Достоинства и недостатки

Литий-ионный аккумулятор 21700 выгодно отличается своими преимуществами, но и некоторые недостатки от своих предшественников он тоже «унаследовал»:

Низкий саморазряд.
Большой разрядный ток.
Высокие показатели емкости.
Длительный срок эксплуатации.
Можно использовать при отрицательных значениях температуры воздуха (до -30˚С).

Высокая стоимость.
Вероятность возгорания при перегреве и разгерметизации.
Экологическая небезопасность производства и эксплуатации.

Литий-ионные аккумуляторы не требуют обслуживания, что также является одним из преимуществ их использования.

Что такое mAh

Сразу стоит отметить, что на одних аккумуляторных батареях указывается единица измерения mAh, а на других – Wh.

Единица Wh обычно встречается на АКБ ноутбуков производителя Dell. А мА ч – на батареях ASUS, Toshiba и других. Чтобы уяснить разницу, углубимся в определения.

Ноутбукам и смартфонам не требуется мощный источник питания, поэтому для них единица измерения, которой определяется емкость – миллиампер часы (пишется как мАч). Для автомобильных батарей единица другая – ампер-часы (Ah). Миллиампер – одна тысячная Ампера, и это производная тока и времени.

Миллиампер-час – единица измерения, отражающая заряд, имеющийся в аккумуляторе. 1 мАч – заряд, передающийся в течение часа по проводнику, характерным силой тока в 1 мА. Если емкость указана 2000 мАч, АКБ отдает ток в 2 А (2000 мА) за этот час.

Характеристики mAh на аккумуляторе.

Другая единица – Wh (ватт-час) – это запас мощности, хранящийся в АКБ. 1 Wh = мощность в 1 Вт, передающаяся в течение часа по проводнику. Отталкиваясь от нее, можно примерно определить время работы ноутбука на одном заряде батареи. Допустим, на корпусе источника питания написано 90 Wh. Известно, что 1 Вт расходуется в течение часа, и реально узнать время автономности ноута, которому для работы требуется не меньше 60 Вт: надо разделить 90 Wh на 60 Вт = 1.5 часа автономной работы устройства.

Показатели, влияющие на емкость

Емкость аккумулятора не является одиночным показателем, который независим. На самом деле он прямо зависит от многих параметров АКБ. К ним можно отнести резервную, энергетическую емкость. Они прямо влияют на номинальное значение.

Энергетическая

Такой показатель АКБ, как энергетическая емкость измеряется в Вт/элементах. Этот параметр указывает на то, что аккумулятор способен отдавать заряд на протяжении некого периода времени с постоянной мощностью. Как правило, временной промежуток составляет 1/4 часа или менее. Такой параметр наиболее популярен за рубежом, но сейчас набирает известность и в России.

Для того, чтобы приблизительно рассчитать энергетическую емкость аккумулятора, которая измеряется в Ампер-час, обозначается как Вт/ч, нужно воспользоваться формулой:

В расчете емкости аккумулятора используются такие обозначения, как:

Q – энергетическая емкость АКБ, получаемая в ходе расчётов;
W – объем аккумулятора, Вт/ч.

По итогу получается простое разделение временного промежутка. При покупке аккумуляторов стоит смотреть на обозначения его энергетического объема.

Резервная

Также у АКБ есть еще один параметр, который характеризует его работоспособность. К ней относится резервный объем батареи. Как правило, такой параметр характерен для аккумуляторов автомобилей.

Эта характеристика говорит о том, что АКБ способно питать движущийся автомобиль, его устройства в то время, когда штатный генератор авто вышел из строя. Резервная измеряется во времени (минуты), за которое разряжается акум с током величиной 25 А.

Для вычисления номинальной емкости АКБ по известным показателям резервной используют следующую формулу:

В уравнении используются такие обозначения емкости:

Q – номинальная;
Т – резервная.

Зачем измерять емкость АКБ

Состояние аккумуляторной батареи необходимо периодически контролировать. Это позволит существенно продлить срок ее службы, сохранить ёмкость и другие параметры на первоначальном уровне. Существующие измерительные приборы позволяют достаточно точно установить силу тока в АКБ, напряжение и определить плотность электролита. При выявлении отклонений любого из указанных параметров рекомендуется выяснять причину и проводить необходимые обслуживающие мероприятия.

Устройства для точного определения емкости АКБ в настоящее время не существует. Единственный способ, который дает относительно точные результаты, – это его полная разрядка с одновременной фиксацией большого количества различных параметров. Однако эта процедура является очень продолжительной, и редко кто готов тратить время на контроль ёмкости таким способом. Остальные методики, как и специальный тестер, дают лишь приблизительные результаты.

Обратите внимание! Точность определения различных параметров в значительной мере зависит от внешних факторов: температуры окружающей среды, влажности и так далее. Чаще всего используют следующие способы определения емкости:. Чаще всего используют следующие способы определения емкости:

Чаще всего используют следующие способы определения емкости:

Выполнение контрольного разряда, который является длительным процессом и применяется довольно часто;
Контроль плотности электролита в АКБ;
Нагрузочная вилка;
Тестер емкости.

Устройство для контроля степени заряда АКБ

Где купить хорошие аккумуляторы 18650?

Так где же найти хорошие батарейки 18650? Например, качественные модели можно купить не на Али, а в магазине Banggood.

Вот только с ценой и способами доставки могут возникнуть проблемы.

Среди ведущих производителей 18650 стоит выделить такие фирмы как Samsung, Sony (сейчас уже muRata), Panasonic, LG, Sanyo.

Один из самых удачных вариантов при переделке и ремонте аккумуляторного инструмента на высокотоковых батарейках 18650 — это Sony VTC6 или LG “шоколадки”.

Ошибка №23
Покупая модные батарейки по более дорогой цене от Fenix или NiteCore, вы переплачиваете за бренд и красивую этикетку.

Фактически это не производители, а перепаковщики. Если отодрать наклейку, то внутри вы увидите все ту же банку от Samsung, Panasonic или LG.

Если же речь идет о хороших батарейках 18650 (не высокотоковых), то зарекомендовавшим себя с положительной стороны магазином у китайцев считается, тот самый LiitoKala – ТЫЦ.

Для аккумуляторного инструмента один из лучших элементов питания — это LiitoKala Lii-40A 21700. Однако как видите, форм фактор у него немного другой (не 18650).

Зато фактический разрядный ток такого элемента доходит до 20А. 21700 считается вообще сильно недооцененным форм-фактором. Подробнее

В плане емкости предел для них в районе 5000mAh.

Ошибка №24
Для шуруповертов и других подобных инструментов не берите аккумуляторы с CDR менее 20А.

Эпичная битва шуруповертов на разных аккумуляторах. Кто кого, Bosch или Makita

Главная проблема LiitoKala или всяких Варикоров в том, что зачастую попадаются батарейки с очень большим разбросом параметров. Вот типичный отзыв рядового пользователя.

Ошибка №25
Для электронных сигарет, мехмодов и вейпинга LiitoKala лучше вообще не использовать.

Все может закончится перегревом, взрывом и травматизацией курильщика.

Покупайте для этих устройств только оригиналы от Murata (Sony), Samsung (серия 25R — “зеленые огурчики”) или LG (серия «HE» — “желтые бананы”).

Вот еще один магазин Aliya’s Battery Store по продаже некоторых оригинальных марок 18650 – ТЫЦ. Цены здесь существенно отличаются от всех предыдущих.

Что касается электротранспорта (самокат, велосипеды), то при сборке батареи АКБ, элементы аналогов нужно подбирать с таким запасом, чтобы максимальный разрядный ток, протекающий через каждый аккумулятор, не превышал 50% от значения его максимального продолжительного тока.

Помимо батареек не забывайте про безопасные и многофункциональные зарядные устройства к ним (ссылка на подобные уже была выше).

Хорошая зарядка в обязательном порядке должна иметь такие функции как:

поканальный выбор и контроль тока заряда – разряда

контроль напряжения

измерение емкости

отслеживание температуры

https://youtube.com/watch?v=2J-h6fC1GrU%3F

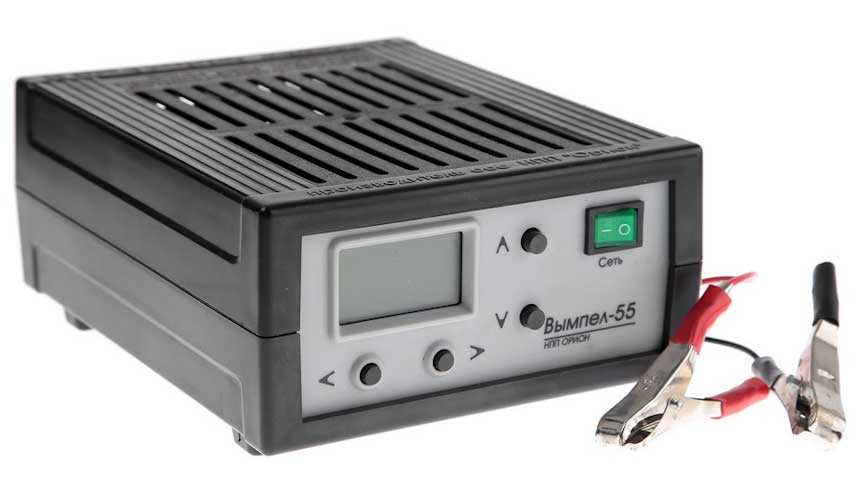

Инструкция по применению зарядного устройства Вымпел 55

ЗУ «Вымпел 55» — девайс, предназначенный для зарядки лодочных, тяговых, стартерных и других видов АКБ. Он легко справляется с щелочными, кислотными (в том числе AGM) и литиевыми батареями.

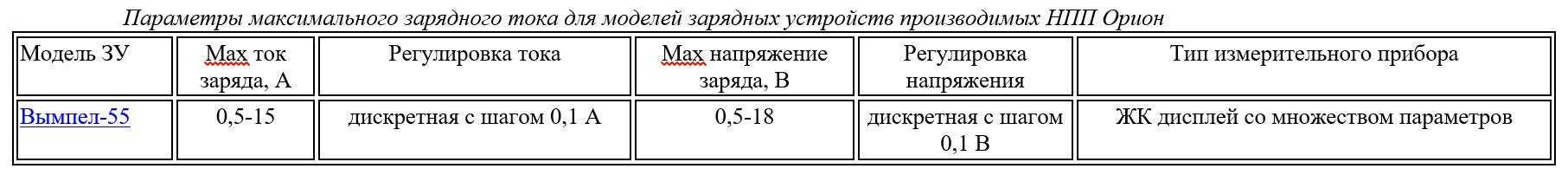

Устройство может работать в автоматическом и ручном режиме с максимальным напряжением до 18 В. Также имеется возможность регулировать силу зарядного тока, менять напряжение и выбирать алгоритм зарядки.

ЗУ имеет пять алгоритмов работы. По желанию можно самостоятельно установить силу зарядного тока, отрегулировать напряжение, сохранить настройки в профиле и т. д.

Устройство может применяться только внутри помещений, ведь соответствует степени защиты IP20.

Для удобства рассмотрим варианты заряда AGM аккумуляторов по отдельности, чтобы избежать ошибок.

Зарядка в автоматическом режиме. Для начала необходим выбрать и настроить подходящий профиль. При этом убедитесь, что ЗУ отключено от источника питания.

Выберите профиль, для этого выполните следующие действия:

Подключите зарядное устройство к сети переменного тока и включите переключатель Сеть.
Выберите профиль или внесите изменения.
Установите алгоритм заряда с учетом графика работы.
Выставьте оптимальное напряжение с учетом таблицы и паспорта батареи. Так, для AGM этот параметр должен быть от 14,1 до 14,4 В.
Выставьте ток с учетом вида и емкости заряжаемого АКБ. Если это необходимо, настройте таймер.
Выключите прибор от 220 В.

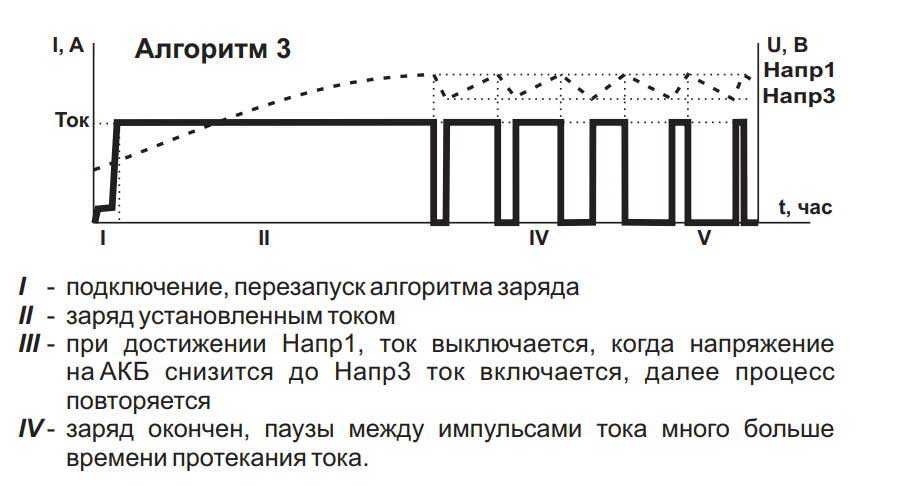

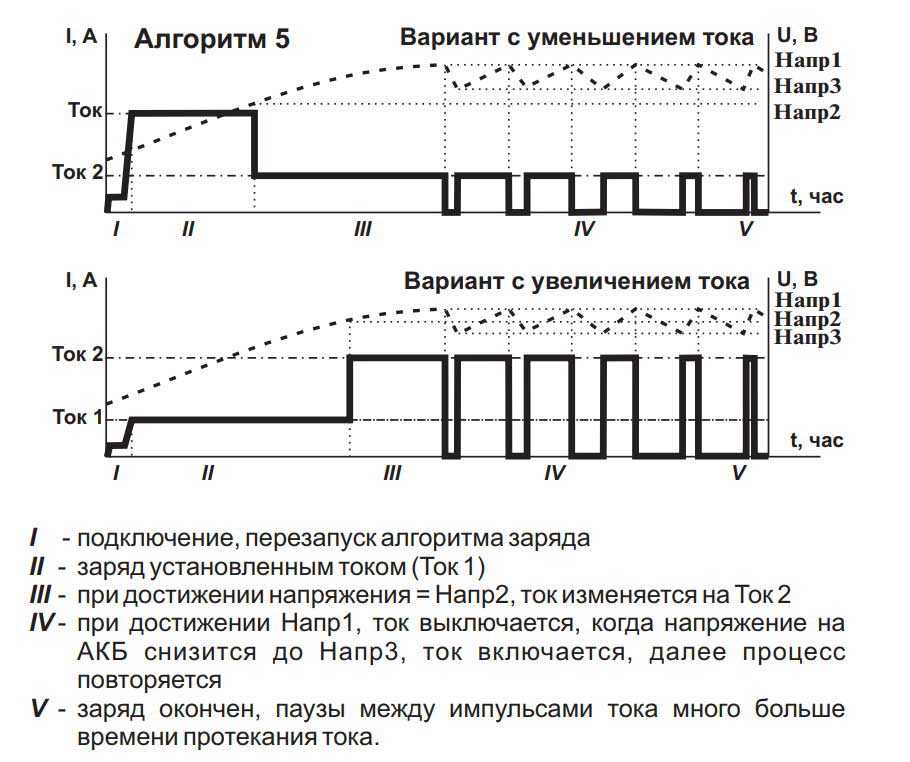

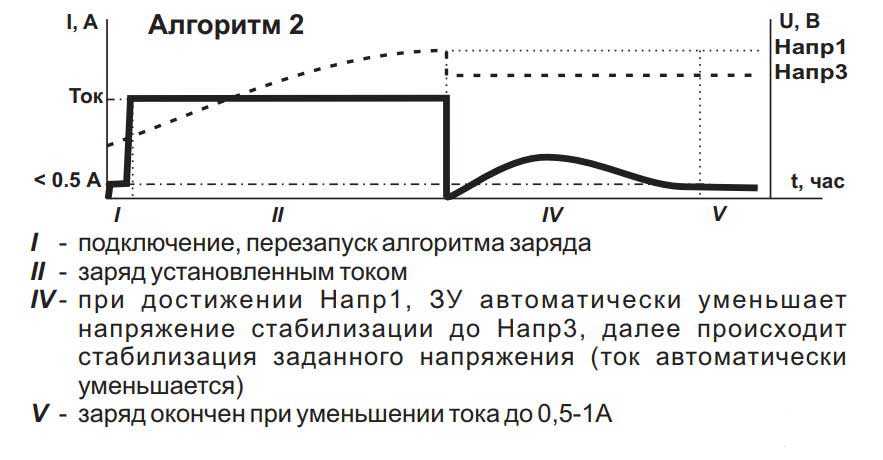

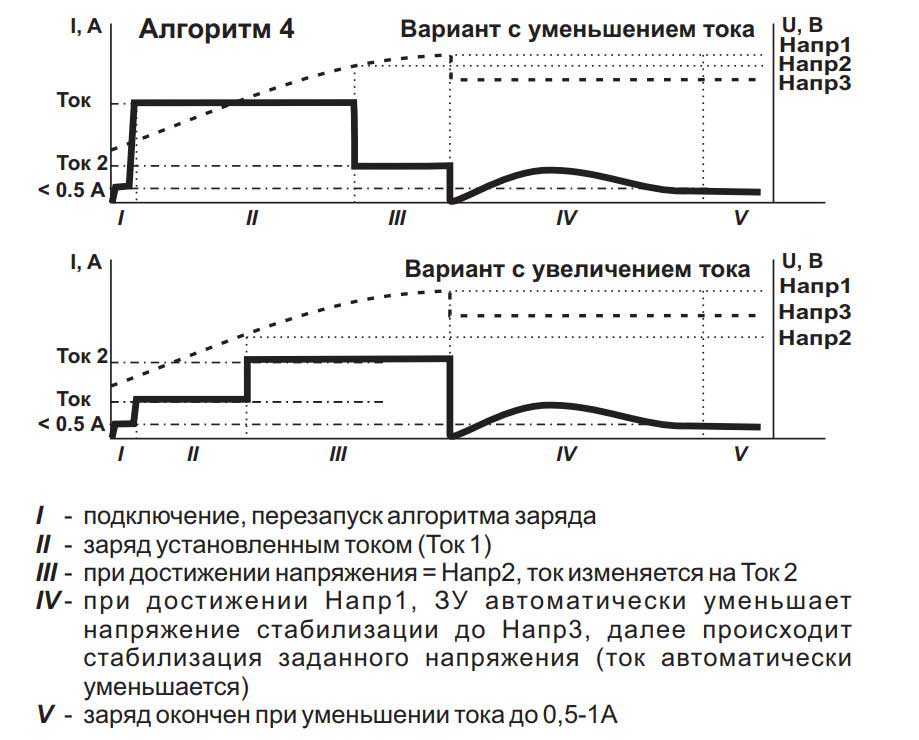

Алгоритмы работы.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам

Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

правильно рассчитывайте мощность во избежание перегрева;
не присоединяйте самодельное устройство к АКБ во время ее зарядки;
не храните самодельную вилку вблизи от аккумуляторов;
проветривайте помещение до и после работы с вашим устройством;
не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно

Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями

Отличие аккумуляторов 18650 от АА батареек

Основные признаки, по которым аккумулятор 16850 отличаются от батареек, приведены ниже:

размеры 18650 на несколько мм больше (точная величина превышения зависит от рассматриваемой модели);
номинальное напряжение у аккумуляторов также больше (3,7-4,3 Вольта против 1,5 Вольта у стандартной АА батарейки);
имеется возможность многократной зарядки (типовые батарейки не заряжаются вообще).

При желании заменить элементы АА аккумулятором потребуется сравнить их рабочие потенциалы и учесть количество батареек в приборе. Если в нем установлено менее 3-х штук – суммарное напряжение будет меньше чем у элемента li ion типа 18650, так что последний не подойдет для замены. При трех пальчиковых батарейках АА они обеспечивают получение 4,5 Вольт, что допускает установку вместо них одного аккумулятора.

Им нередко пользуются когда нужно запитать электрический фонарик или другой миниатюрный осветительный прибор. В устройствах с большим потреблением тока (со встроенным электрическим моторчиком, например) замена 3-х батареек на cgr18650af может не дать нужного эффекта. Это объясняется тем, что 3,7 Вольта может быть недостаточно для развития требуемой мощности.

Какие ЗУ можно использовать для зарядки

AGM аккумуляторы могут заряжаться простым ЗУ при условии увеличения их емкости с 75 до 100 процентов.

В случае глубокого разряда для восстановления необходимо использовать только автоматические ЗУ с двумя режимами: заряд и буферный (хранение).

Важно покупать устройства с особым управлением, которые походят для зарядки AGM. При этом предпочтение стоит отдавать девайсам с 3-ступенчатой зарядкой

Что касается зарядных устройств с ручным управлением, в них нужно самостоятельно контролировать уровень заряда, что для многих будет проблематичным.

Поэтому при отсутствии опыта лучше выбирать автоматические аналоги.

Если говорить о конкретных моделях, стоит выделить следующие:

Вымпел 57. Работает на принципе снижения тока по методу постоянного напряжения. Минус в том, что в конце заряда ток падает к минимальному параметру.
Вымпел 55 или 37.
Кулон 912 — оптимальный вариант для AGM батареи. Главное разобраться в настройках, чтобы не допустить вскипания электролита.
Союз ВС-1207А — также в нашем случае подходит.
Lavita Может применяться для зарядки, но нужно быть внимательным при выборе типа настройки.
Аврора Сринт 6 и другие.

Выбор достаточно широк, но при покупке нужно уточнять возможность зарядки АГМ аккумулятора таким устройством и отдавать предпочтение автоматическим ЗУ импульсного типа.

ТОП 20 лучших зарядных устройств для автомобильных аккумуляторов, рейтинг популярных моделей, как выбрать, плюсы и минусы по отзывам

Проверка емкости аккумулятора 18650

Емкость считается одной из самых основных характеристик для любого перезаряжаемого элемента питания. И АКБ 18650 не считается исключением. Многие изготовители выделяют номинальную емкость на корпусном покрытии батареи, при этом в основном эта хар-ка завышается.

Для того чтобы проверить емкость аккумулятора 18650 применяются как специальные измерительные девайсы, так и простые самодельные устройства. Итак, подробнее о проверке работоспособности АКБ:

Можно определить примерную реальную емкость, просто заряжая АКБ известным током. Чаще всего ток заряда указывается в хар-ках зарядника. Если для полноценной подзарядки батареи током 100мА требуется 34 часа, то перемножив эти два значения, можно прийти к выводу, что емкость такого аккумулятора соответствует 3400 mAh. Не забывайте, что полученные данные являются неточными, ведь все упирается в алгоритм работы ЗУ.
Существует еще более быстрый и точный метод изменения емкости у АКБ 18650, требующий денежных затрат. Для выполнения манипуляции, нужно будет приобрести интеллектуальную зарядку. Такие ЗУ не только отобразят реальное напряжение емкость батареи, но и во многом упростят обслуживание аккумулятора.
Третий способ определения емкости самый интересный. Чем меньше ток разряда, тем точнее показатели. Понадобится полностью заряженная батарея, часы, амперметр и, к примеру, фонарик. Наверняка АКБ 18650 была приобретена для его использования. Амперметр вам не нужен, если у вас есть спецификация с данными, сколько тока потребляет фонарик в определенном режиме яркости. Включите осветительный прибор и настройте минимальную яркость, амперметром измерьте ток и засеките время. Например, гаджет просветил 20 часов, поглощая ток 100 ма. 20 х 100 = 2000 мач. Увы, емкость аккумулятора оставляет желать лучшего, 2000 мач это немного.

Также необходимо выделить, что только известные организации, такие как Панасоник, Самсунг, Элджи указывают точную емкость АКБ. И то эти хар-ки при измерении могут отличаться от официально заявленных изготовителем на + — 50 mAh. А может и больше, если батарея окажется б/у или бракованной. Увы, такие аккумуляторы иногда реализуют на рынке, зато по низким расценкам.

А теперь разберем второй способ определения емкостных характеристик.
Проверка 18650 через iMax B6. В первую очередь необходимо найти умную зарядку iMax B6. Главное ее преимущество, это универсальность и измерение емкостных характеристик у АКБ.

Измерение емкости аккумуляторов 18650 — процесс не быстрый. Сначала заряд до 100%, затем разряд в 0 с замером отданных ампер часов, потом необходимо ввести аккумулятор в режим хранения. О том как заряжать аккумулятор 18650 и каким током, читайте здесь.

Следующим шагом станет сборка балансировочной зарядки BMS на основе того же iMax B6, который позволяет заряжать сразу до шести АКБ, контролируя заряд каждой одновременно. Успех, но частичный. Проверять емкость аккумуляторных батарей, вам придется поштучно, потому что при проверке нескольких аккумуляторов сразу, можно получить лишь усредненные показатели.
Однако этих данных будет достаточно для того чтобы понять, все ли в порядке с АКБ.

Как проверить ёмкость аккумулятора автомобиля

Существует немало способов определения ёмкости батареи, ведь этот показатель позволяет выяснить, нуждается ли АКБ в замене.

Проверка с помощью тестера

Один из самых оперативных и несложных способов, как определить ёмкость батареи автомобиля. Потребуется наличие тестера – прибора, позволяющего одновременно регистрировать несколько показателей.

Поскольку тестеры функционируют в автоматическом режиме, каких-либо специальных познаний от вас не потребуется – достаточно подключить прибор к аккумулятору. На получение интересующего вас результата уходит не более 15 секунд. АКБ считается непригодной к эксплуатации, если её текущая ёмкость менее 50% от изначальной.

Метод с применением мультиметра

Рассмотрим, как узнать ёмкость автомобильного аккумулятора посредством мультиметра – ещё одного многофункционального измерительного прибора, способного измерять все три основных параметра электрического тока.

Алгоритм проверки:

задействуем режим измерения постоянного тока;
выставляется необходимый диапазон измерений (немногим больше паспортных данных);
подключаем прибор к батарее;
производим замер ёмкости аккумулятора, снимая показания с дисплея мультиметра.

Тестирование под нагрузкой

Использование прибора для измерения ёмкости АКБ не обязательно, по крайней мере, на начальной стадии – достаточно дать поработать батарее под нагрузкой. Например, подключить к ней автомобильную лампочку. Если она спустя несколько минут тускнеет – значит, аккумулятор или сильно разряжен, или уже просто не держит заряд.

Алгоритм действий следующий:

отключаем АКБ от генератора (снимаем клеммы);
подключаем нагрузку, оставляем её на несколько минут;
отключаем нагрузку;
производим измерение напряжения батареи с помощью вольтметра/мультиметра;
если показания прибора ниже 12 В, можно утверждать, что ёмкость батареи недостаточна для пуска двигателя.

Методика контрольного разряда

Метод отличается повышенной точностью, но он и самый сложный, требующий, кроме использования мультиметра, расчёта нагрузки.

Характеристики нагрузки определяются на основании силы тока разряда – эта величина может присутствовать на этикетке АКБ или в технической документации. Если таковой у вас нет, необходимые данные можно найти на сайте производителя батареи.

Схема измерения ёмкости авто достаточно проста: нагрузка остаётся подключённой, пока сила тока не снизится примерно вдвое. После этого полученное значение сравнивается с номинальным, указанным в техпаспорте. Если различия существенны, аккумулятор деградировал в такой степени, что его дальнейшая эксплуатация становится бессмысленной.

Как зарядить аккумулятор 18650?

Выполнять подзарядку элемента питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

Как зарядить аккумулятор 18650 без зарядного устройства?

Без подзарядника выполнить наполнение АКБ энергией можно только через USB порт. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

Зарядное устройство для батареек 18650

Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно аппарат с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

Те ЗУ, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

В розничной торговле могут встретится смешанные виды зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

Аппараты, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

Что делать если 18650 не заряжается?

Проверьте дату изготовления, возможно его срок уже иссяк.
Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
Проверьте исправно ли зарядное устройство

Возможно перемололся провод.
Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины

Причиной может быть налет, ржавчина или окисление.
Проверьте есть ли электричество в доме.

Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.

Как зарядить аккумулятор 18650 зарядкой от телефона?

Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

Мобильная зарядка ТР 4056.
АКБ.
Паяльник.
Провода.
USB провод с подходящим разъемом.
Зарядник для телефона.

После сборки остается подсоединить его к ЗУ телефона с помощью USB кабеля.

А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

Смотрите видео о том, как собрать крутую батарею с солнечными панелями.
