Как правильно зарядить шуруповерт

Общие правила

Существует ряд правил, продлевающих срок службы любого аккумулятора при вынужденной отправке её на длительное хранение:

  • При использовании источника питания с длительным перерывом необходимо несколько раз провести полный цикл разряда-заряда элемента;
  • Температура окружающего воздуха в складском помещении не должна опускаться ниже 10 градусов тепла;
  • Продлению срока службы находящегося в покое аккумулятора способствует периодическая зарядка и полная разрядка источника тока – не реже одного раза в шесть месяцев;
  • Если электроинструмент не планируется использовать в ближайшее время, то батарею необходимо отсоединить от него и очистить от всех видимых загрязнений.

Хранение никель-кадмиевых аккумуляторов

При нерегулярном использовании электроинструмента никель-кадмиевые(NiCd) аккумуляторы разумнее хранить в разряженном состоянии. Эти элементы обладают специфичным свойством – высоким уровнем саморазрядки. Поэтому при хранении полностью заряженная батарея с течением времени самостоятельно разрядится: каждый месяц остаточный уровень заряда будет снижаться на 8-10%.

Читать также: Металлографические исследования металлов и сплавов

Соблюдение простых рекомендаций по длительному хранению без дела никель-кадмиевых элементов позволит получить полностью работоспособный источник тока после полной зарядки. Основные правила таковы:

  • 3-4 полных цикла зарядки с последующей разрядкой элемента;
  • Температурный режим в помещении для хранения не ниже 10 градусов тепла.

Хранение литий-ионных аккумуляторов

Литий-ионные(Li-ion) источники тока отличаются чувствительностью к температурному режиму и остаточному заряду при отправке их на продолжительное хранение. От этого напрямую зависит доступный уровень заряда при начале использования.

Для литиевых аккумуляторов шуруповерта придерживаются следующих правил:

  • Исключают возможность заморозки – при использовании холодильника в качестве места для хранения размещают в основном отсеке, а не в морозильной камере;
  • Оптимальный температурный режим варьирует в пределах от 1 до 25 градусов тепла;
  • Перед отправкой на хранение разряженный элемент подзаряжают до уровня 40%, это позволит полностью восстановить заряд при необходимости использования шуруповерта.

Мобильность шуруповерта на аккумуляторах имеет один недостаток – они разряжаются. Соблюдение рекомендаций по хранению элементов питания увеличивает срок их службы без потери функциональности. При этом обязательно учитывают тип батареи, применяемой в шуруповерте. Никель-кадмиевые элементы требуют полной разрядки, а литий-ионным батареям такая процедура только повредит.

Всем привет! В Сети часто спрашивают, как хранить аккумуляторы шуруповерта правильно, чтобы они не вышли из строя раньше времени. В этой статье я попробую дать ответ на поставленный вопрос.

В свое время я тоже задался этим вопросом и мне пришла в голову одна замечательная мысль: «А почему бы не посмотреть в инструкции по эксплуатации какого-либо шуруповерта?». С этой «гениальной» мыслью я взял инструкцию от Макиты и… нашел в ней лишь общие слова

Ну это про то, что хранить нужно так, чтобы контакты аккумулятора не могли быть случайно замкнуты скрепкой, монетой или другим металлическим предметом, что хранение должно быть в условиях, где температура воздуха не превышает 50 градусов, ну и тому подобное, что тоже конечно важно, но вроде и так понятно

А всех то интересуют примерно такие вопросы:

  • с каким уровнем заряда нужно оставлять на хранение аккумуляторы?
  • их нужно обязательно оба вынимать из шуруповерта или один можно оставить вставленным?
  • как долго можно хранить без перезарядок?

Читать также: Обозначение цинка в таблице менделеева

В итоге, пересмотрев инструкции от разных производителей, мне удалось найти кое-какую полезную информацию. Причем даже если смотреть в инструкции разных шуруповертов одного производителя, но отличающихся типом аккумулятора, то она будет одинакова. При этом, если производитель считает, что надо указать какую-то особенную информацию для тех или иных типов батарей, то ее указывают, но в целом для всех типов условия в основном одинаковые.

Вот, например, что пишет фирма AEG:

А вот информация от DeWalt:

Или вот Макита для любых типов аккумуляторов дает универсальный совет, перезаряжать батареи каждые полгода хранения, если они так долго лежат без дела.

В общем что можно сказать, основываясь на указанной от производителей информации? Давайте по порядку.

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная  зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

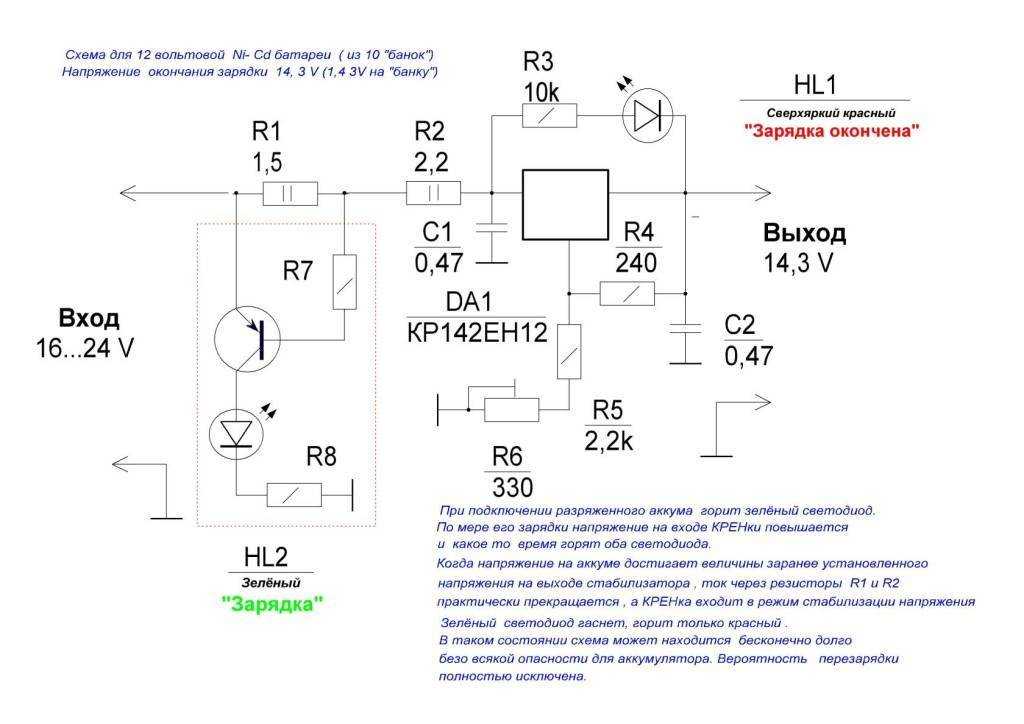

  • LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
  • MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
  • LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
  • MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Типы аккумуляторов и их особенности

Аккумуляторный электроинструмент комплектуется батареями, выполненными на различной основе. Эти АКБ в эксплуатации и при зарядке ведут себя по-разному, и к ним нужен дифференцированный подход, основанный на знании свойств электрохимических источников питания.

Никель-кадмиевый

Классика жанра для переносного электроинструмента. Многие батареи для шуруповертов напряжением от 12 в до 14 в построены на таких элементах. Недорогие, достаточно емкие аккумуляторы получили широкое распространение, долгое время были единственным бытовым типом источников питания с возможностью возобновления энергии. К их плюсам относят:

  • способность работать при низких (до минус 40 град.С) температурах;
  • отсутствие склонности к самовозгоранию;
  • высокую надежность.

К недостаткам, прежде всего, относят проблемы с утилизацией (кадмий токсичен), а также относительный проигрыш по электрическим параметрам батареям, созданным по более поздним технологиям. Однако есть области, где альтернативы Ni Cd элементам нет, и они еще долго не сойдут со сцены.


Никель-кадмиевая батарея от компании Metabo.

Металлогидридный

Аккумуляторы структуры NiMH разработаны на смену никель-кадмиевым электрохимическим источникам тока. Батареи предыдущего поколения обладают хорошими характеристиками, но содержат кадмий – токсичный элемент, создающий проблемы с утилизацией АКБ. Более новые источники имеют несколько большую удельную емкость, но выдерживают меньшее количество циклов заряда-разряда. Также для них характерна большая токоотдача (до 1,5 крат по сравнению с Ni Cd) и меньший ток саморазряда. Никель-металлогидридные элементы можно хранить на холоде (но не при температурах ниже нуля!) до месяца без необходимости последующей подзарядки. Хранение элементов стало безопасным – авиакомпании принимают Ni-MH батареи к перевозке.

По сравнению с никель-кадмиевыми моделями NiMH батареи имеют полное превосходство почти по всем электрическим параметрам, но при низких температурах они работают плохо. В этой категории устаревшая концепция NiCd конкуренции не имеет.


Никель-металлогидридная батарея 18 вольт.

Литий-ионный

Самый популярный тип аккумуляторов. Считается лучшим и передовым по совокупности свойств. К плюсам таких батарей относят:

  • высокую удельную емкость;
  • низкий ток саморазряда;
  • высокую токоотдачу;
  • повышенное напряжение единичного элемента имеет преимущество при построении относительно «высоковольтных» батарей (18 в или 20 в) – так как элементов надо меньше, то при том же геометрическом объеме общая емкость будет выше;
  • микроскопический эффект памяти (долгое время считалось, что он отсутствует полностью);
  • относительно долгий срок службы.

На практике не все так радужно, и у литий-ионных батарей есть существенные недостатки:

  • литий-ионные элементы выходят из строя при перезаряде, требуется тщательный контроль под управлением микропроцессоров;
  • выходят из строя при глубокой разрядке;
  • теряют свойства при хранении (даже без заряда-разряда);
  • плохо работают при низких температурах.

Для контроля глубины разряда под нагрузкой и предотвращения перезаряда литий-ионные батареи часто оснащаются встроенным контроллером. Он помогает правильно зарядить Li-ion аккумулятор шуруповерта В этом случае батарея работает в более благоприятных режимах и срок ее службы увеличивается. Но не все производители устанавливают в свою продукцию такие платы, несмотря на декларации об их наличии.


Литий-ионая АКБ на 20 вольт.

Также недостатком аккумуляторов Li-ion считается их склонность к самовозгоранию и к взрыву. Проблема усугубляется тем, что в результате химических реакций для поддержания горения им не нужен приток кислорода извне. А с водой содержимое АКБ реагирует, выделяя еще больше взрывоопасных газов. Поэтому тушить такие элементы очень трудно. В результате после нескольких инцидентов и даже катастроф при перевозке Li-Ion элементов авиакомпании стали вводить ограничения и запреты на транспортировку таких источников тока. О методах восстановления таких батарей можно почитать здесь.

Для удобства сравнения основные свойства аккумуляторов разных типов сведены в таблицу.

Тип батареи ЭДС одного элемента, В Количество циклов заряд/разряд Эффект памяти
Li-ion 2,5..4,2 до 600 Незначителен для практических целей
Ni-Cd 1,37 до 1000 Ярко выражен
Ni-MH 1,25 (без нагрузки 1,4 В) 200-300 Отсутствует при неглубоком разряде

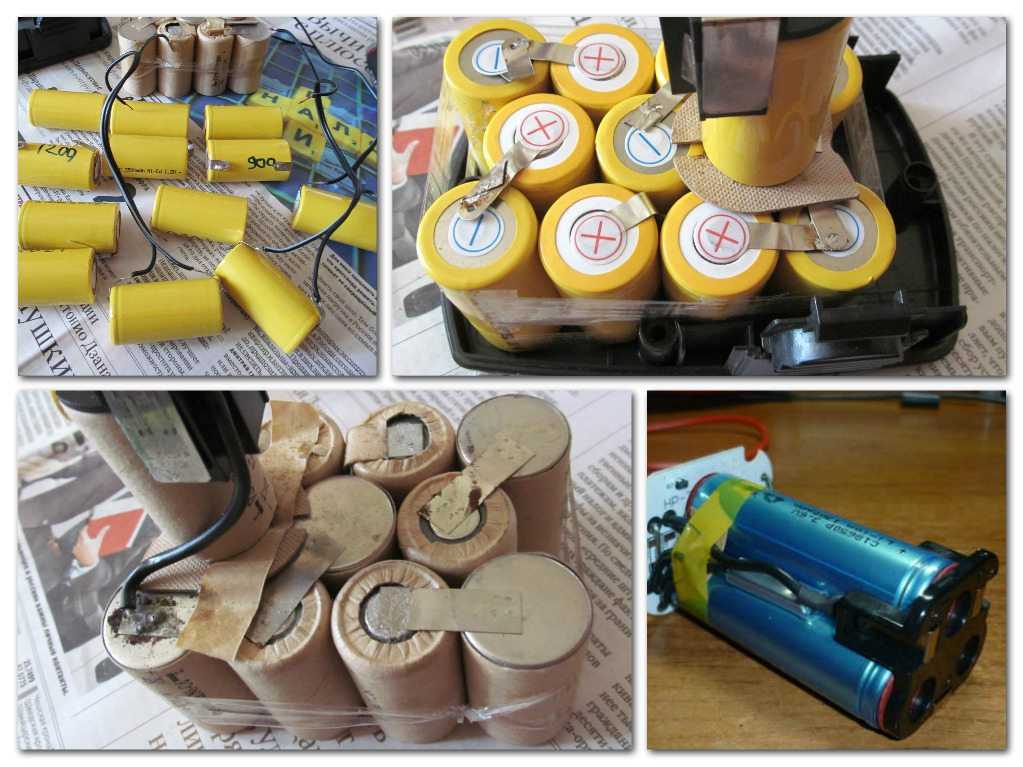

Устройство аккумулятора шуруповерта

АКБ инструмента представляет собой набор последовательно соединенных никель-кадмиевых элементов. Они располагаются в специальном съемном пластиковом боксе, расположенном в пяте корпуса, и служат его опорой. Съемный источник энергии имеет 2 встроенных пластинчатых контакта, предназначенных для подсоединения к электродвигателю и клеммам зарядного устройства (ЗУ).

Ni-Cd-аккумулятор является химическим источником тока, в котором анод выполнен из гидрата закиси никеля, а катод — из кадмия. В качестве электролита используется гидроксид калия плотностью 1,19-1,21 г/см³. Напряжение заряженного элемента составляет около 1,37 В, а разряженного — 1 В. Срок службы — от 100 до 900 циклов заряда-разряда, а саморазряд — 10% в месяц.

NiCd-системы подвержены «эффекту памяти». Он проявляется, когда аккумулятор подвергают зарядке раньше, чем он полностью разрядится. Потерянная в результате этого емкость восстанавливается после проведения глубокого разряда с последующим зарядом.

Внутреннее устройство аккумулятора шуруповерта.

Суммарное напряжение батареи составляет 18 В и состоит из суммы напряжений отдельных аккумуляторов. Блок элементов собирается при помощи шин, которые припаиваются к электродам. Это улучшает контакт и уменьшает переходное сопротивление в местах крепления. Для предохранения от перегрева блок оборудован тепловой защитой (термистором).

Некоторые модели электроинструмента оснащены литиевыми элементами. Однако они увеличивают цену изделия. Кроме того, литиевые источники чувствительны к качеству заряда и должны комплектоваться специальными зарядными блоками.

Особенности и требования зарядки аккумуляторов шуруповерта разных типов

Различные аккумуляторные батареи шуруповерта имеют общий список требований при хранении и восстановлении емкости:

  • Проведение полного цикла заряда и разряда раз в месяц.
  • Разрядка аккумулятора с учетом перерывов для зарядки. Соотношение длительности должно быть одинаковым, т.е. после каждых 20 минут эксплуатации шуруповерту нужно дать «отдохнуть».
  • Проведение «тренировок» не менее 6 раз за полгода, у каждого из типов батарей собственные условия тренировки.
  • Хранение при комфортной температуре около 15 °C.

Нельзя доводить аккумулятор шуруповерта до состояния глубокого разряда, когда мультиметр показывает 0% зарядки.

При восстановлении емкости не следует забывать про «эффект памяти». Его принцип основан на преждевременном наступлении фазы заряжания. Аккумуляторная батарея шуруповерта способна «запомнить» предыдущий цикл и в следующий раз заряжать по тому же принципу, что и в прошлый. Это не относится к Li-ion типу элементов питания, у них данный эффект не выражен совсем.

Проверка заряда мультиметром

Глубокий разряд запускает разрушительные процессы и снижает энергоемкость аккумулятора шуруповерта. Также нельзя пытаться восстанавливать емкость свыше 100%, т.к. произойдет разложение химических компонентов элемента питания. Среднее количество циклов у никель-кадмиевой АКБ равно 2000. У литий-ионных аккумуляторных батарей это число возрастает до 3000, у никель-металлгидридных – до 1500 циклов.

Никель-кадмиевые

Никель — кадмиевый тип аккумуляторных батареи (NI CD) для шуруповерта подвержен «эффекту памяти», который повлечет за собой уменьшение объема и разряда при неправильном восстановлении. Никелевые проще переносят глубокий разряд.

Никель-кадмиевая батарейка

Зарядное устройство следует подбирать в соответствии с емкостью никель — кадмиевой аккумуляторной батареи. Большинство имеют емкость 1 C, поэтому ток заряда должен быть равен 1 А.

Конструкция никель-кадмиевого типа аккумуляторных батареи для шуруповерта позволяет восстанавливать емкость при температуре от 0°С до 40°С, при понижении порога произойдет рост давления и вздутие оболочки. Емкость уменьшается из-за того, что отрицательный электрод перестает пропускать кислород из-за замерзания.

Никель-металлогидридные

Никель — металлогидридный тип аккумуляторной батареи появился после никель-кадмиевого. Задачей ученых было снижение «эффекта памяти», который был чрезмерно выражен в Ni-Cd.

Никель-металлогидридные источники питания

«Эффект памяти» удалось ослабить, но данный тип АКБ получил из-за этого несколько недостатков:

  • Выраженный саморазряд. При длительном неиспользовании уменьшается количество циклов разряда и заряда.
  • Слабость к глубокому разряду.
  • Сниженное количество циклов восстановления по сравнению с никелевыми элементами питания.

Самое главное – не допустить перегрева никель-металлогидридного аккумулятора при восстановлении и соблюдать минимальный уровень заряда при хранении. Перед тем, как оставить АКБ на хранение, с помощью мультиметра замеряют текущий показатель заряженности аккумулятора. Он должен быть не менее 30 процентов, иначе после «выхода из спячки» батарея может перестать реагировать на источники питания. Если такое произошло, то ни в коем случае не подвергать АКБ глубокому разряду.

Ni-MH аккумуляторные батареи зачастую используются в строительных шуруповертах, которые ежедневно эксплуатируются, при длительном хранении теряет свою работоспособность.

Литий-ионные

Литий  ионные самый современный и дорогой тип АКБ для шуруповерта – Li-ion, не подвержены «эффекту памяти».

Литиевые АКБ

Обязательно проводить тренировочные циклы разряда и заряда каждый месяц, чтобы электролит всегда был задействован в полном объеме. Литий-ионные аккумуляторы шуруповертов не переносят зарядку при температуре свыше 55°С, рекомендуемый температурный режим – от +10°С до +20°С., а также не выдерживают глубокий разряд и перезаряд. В электронных схемах литий-ионных АКБ присутствуют элементы-контроллеры, регулирующие работу каждой отдельной детали.

Контроллер заряда-разряда Li-ion

В Li-ion АКБ встроены предохранители, регулирующие зарядный ток и параметр напряжения на обоих этапах зарядки. Автоматическое отключение ЗУ происходит, когда зарядный ток опускается до значений в 0,05 С.

Что нельзя делать при хранении аккумуляторных батарей

Халатно относясь к источнику питания, надо быть готовым к тому, что долго он не прослужит и придется брать новый. Будучи оставленной на хранение, батарея придет в негодность быстрее, если: не соблюдать рекомендуемую температуру (от +10 до +12°), на нее будут воздействовать влага и ультрафиолетовые лучи, а также если на контакты попадут металлические частицы.

Аккумуляторный шуруповерт – мобильный инструмент, имеющий серьезный недостаток – он разряжается. Если соблюдать рекомендации по хранению Ni-Cd АКБ, срок службы увеличится без потери функциональности. При нарушении температурных условий хранения, сначала надо дать батарее оттаять, а потом пробовать зарядить.

Особенности зарядки в каждом отдельном случае

Литий ионного аккумулятора.

После приобретения шуруповерта с никель-кадмиевой АКБ сначала нужно зарядить аккумулятор до предела, после чего полностью его разрядить. Такая процедура повторяется 3 раза подряд. При покупке нередко есть базовый заряд, который следует пополнить до предела перед тем, как начать разряжать. Стоит помнить в обязательном порядке про эффект запоминания, из-за которого и возникает данное неудобство.

Li-Ion и Ni-MH в этом плане гораздо проще, т.к. их после приобретения достаточно 1 раз полностью разрядить, затем зарядить до предела и эксплуатировать. Единственный нюанс — это необходимость стабильной подзарядки, чтобы внутренности не рассыхались. Количество заряда не имеет принципиального значения, т.к. эффекта памяти тут нет, т.е. изнашивается он в зависимости от времени эксплуатации шуруповерта, а также от простого лежания без дела.

Чтобы зарядить аккумулятор шуруповерта, нужна температура не ниже 10°С, т.к. в противном случае будет оказываться стороннее негативное воздействие.

Расшифровка индикаторов зарядного устройства.

При зарядке температура батареи слегка повышается, на что внимание обращать не стоит. А при сильных скачках температуры нужно обратить внимание на техническое состояние зарядного устройства и самой батареи

Хранятся они отдельно от всех сторонних предметов, чтобы не разряжались в монотонном режиме (даже установка на нейтральный режим не гарантирует отсутствия разрядки).

Чтобы узнать, сколько заряжать аккумулятор, нужно обратиться к инструкции инструмента, т.к. разница может быть от 0,5 до 7 часов. Все зависит от емкости батареи, составляющих ее элементов и самого зарядного устройства. После того как зарядка завершается, нужно отключить зарядное устройство от розетки, затем изъять сам аккумулятор.

Иногда производители встраивают в зарядное устройство функцию поддержания максимальной емкости при ожидании, что весьма удобно. Но даже этот шаг не помогает полностью нивелировать все минусы совместного пребывания без работы.

http://moisaiding.ru/youtu.be/kFcbprjliZo

Проверка состояния аккумулятора мультиметром

Если аккумулятор для шуруповерта быстро разряжается или не работает, то не нужно сразу идти за покупкой новой АКБ. Причину неработоспособности можно узнать самостоятельно. Для этого потребуется тестер либо другое аналогичное устройство. Кроме того, понадобятся следующие инструменты:

  • паяльник;
  • пассатижи;
  • отвертка;
  • ножик.

Чтобы узнать причину неисправности батареи, нужно сначала удостовериться в работоспособности ЗУ. Это выполняется следующим образом:

  • включают мультимер;
  • ставят прибор в режим постоянного напряжения;
  • подсоединяют щупы в соответствующие гнезда;
  • сравнивают полученные данные с номинальными, которые указаны в инструкции;
  • если показатели различны, то адаптер относят в ремонт или приобретают новый.

Чтобы удостовериться в исправности аккумулятора, делают следующее:

  • подзаряжают АКБ до 100%;
  • проверяют измерительным прибором выходное напряжение батареи;
  • если номинальные данные не совпадают с текущими, то АКБ разбирают и достают все банки;
  • если визуально отсутствуют неисправные банки, то в таком случае у них проверяют выходное напряжение, но перед этим нужно при помощи паяльника распаять цепь;
  • к банкам поочередно подключают доп. нагрузку на одно и то же время, и на какой банке возникла самая большая просадка вольтажа, то та и является неработающей.

Кроме того, выполняя проверку АКБ, надо учитывать, что для никелевых батарей вольтаж на выходе должен составлять от 1,2 вольт до 1,4 вольт, а для литиевых– от 3,6 вольт до 3,8 вольт. Найдя нерабочую банку, ее нужно поменять на новую.

Особенности зарядки аккумуляторов

Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?

Перед первым использованием батареи требуется зарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.

При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.

Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.

Время до полной зарядки аккумулятора шуруповерта и основные ее стадии

Аккумуляторы шуруповерта имеют 2 основных стадии зарядки:

  1. Начальная фаза. После подключения к электросети зарядного устройства на клеммы подается ток, затем он стабилизируется транзисторным или резисторным стабилизатором. Ток восстановления заряда возрастает до 200% от емкости элемента питания.

Показатели мультиметра при активной работе аккумулятора

  1. Конечная фаза. После окончания восстановления заряда происходит постепенное снижение напряжения и понижение тока на клеммах. Конечная фаза может наступить при срабатывании Delta Peak – программы автоматического прекращения зарядки при превышении максимально допустимого напряжения. Корректировать величину можно во многих Ni-Cd, Ni-MH, Li-ion аккумуляторных батареях.

К каждому электрическому шуруповерту в комплекте идет инструкция от производителя. В пункте «Зарядка» обычно указывается среднее время для восстановления объема заряда аккумулятора от 0% до 100%. Период может меняться в зависимости от внешних условий, типа зарядного устройства, изношенности и качества элемента питания. Индикатор на корпусе шуруповерта начинает гореть зеленым цветом, когда инструмент заряжен.

Среднее время полной зарядки АКБ дрели-шуруповерта составляет от 30 минут до 7 часов. Дольше всего заряжаются никель-кадмиевые аккумуляторы. В более дорогих моделях Li-ion АКБ устанавливают системы быстрой зарядки. Их объем полностью восстанавливается в среднем за 1 час цикла.

Зарядные устройства для шуруповертов бывают стандартные и импульсные.

  • Стандартные применяются для небольших аккумуляторов, использующихся в домашних условиях. В них редко встраивают систему быстрой зарядки, поэтому полное восстановление происходит за 3-7 часов.
  • Импульсные же способны зарядить аккумулятор шуруповерта за 30-90 минут. Время до полного восстановления зависит от типа элемента питания лишь косвенно.

Пример схемы импульсного ЗУ

Влияние внешних факторов на зарядку аккумуляторов шуруповерта

Вне зависимости от типа АКБ условия эксплуатации с учетом влияния внешних факторов не меняется:

Заряжать элемент питания для шуруповерта необходимо при температуре от +10°С до +30°С. Минимальная допустимая температура – +5°С, более низкие значения спровоцируют замерзание корпуса. Не мочить зарядное устройство при работе. Нельзя допускать контакта элемента питания с мокрыми предметами, дождем или снегом. Повышенная влажность воздуха приведет к понижению уровня электропроводимости и поломке.

Не допускать попадания прямых солнечных лучей на аккумуляторную батарею, чтобы не провоцировать повышение температуры корпуса и дальнейший перегрев. Также из-за воздействия солнечных лучей ионы металлов начинают взаимно контактировать, это постепенно уменьшает количество циклов зарядки и разрядки

Если не принимать во внимание внешние факторы при восстановлении заряда аккумуляторной батареи, то в ближайшем будущем приведет к поломке

Слишком быстрая зарядка аккумулятора

Среднее время зарядки аккумулятора для шуруповерта на 12 Вольт составляет 2-3 часа. Если процесс ускорился – у батареи снизилась емкость. Естественным образом этот процесс происходит в течение 5-7 лет, а при несоблюдении правил по зарядке – за 1-2 года.

Что делать если аккумулятор не заряжается или не держит заряд

Если аккумуляторная батарея не заряжается, на это может быть несколько причин.

  • естественный износ батареи;
  • механические повреждения;
  • неисправность используемого прибора.

В случае двух первых пунктов, решить проблему можно, если заменить аккумуляторную батарею на новую. Бывают случаи, что контакты аккумулятора отогнулись после долгого применения. Для этого с помощью кусачек или другого инструмента можно вернуть металлические усики на место.
Если проблема не в этом, рекомендуется также проверить состояние металлических пластин. Они могут окислиться или могла произойти сильная сульфатация. Избавиться от окисления поможет наждачная бумага, а от сульфатации временно сможет избавить специальный раствор.

Клеммы аккумулятора склонны к окислению.

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.

Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.

Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.

Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.

При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Раздольная энергия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
