Барьер шоттки

Плюсы и минусы

При работе с устройствами, включающими в себя диод Шоттки, следует учитывать их положительные и отрицательные стороны. Если подключить его в качестве элемента электрической цепи, он будет прекрасно удерживать ток, не допуская его больших потерь.

К тому же, металлический барьер обладает минимальной емкостью. Это значительно увеличивает износостойкость и срок службы самого диода. Падение напряжения при его использовании минимально, а действие происходит очень быстро — стоит только провести подключение.

Однако большой процент обратного тока является очевидным недостатком. Поскольку многие электроприборы обладают высокой чувствительностью, нередки случаи, когда небольшое превышение показателя, всего лишь на пару А, способно надолго вывести прибор из строя. Также, при небрежной проверке напряжения полупроводника, может произойти утечка самого диода.

Диоды Шоттки в блоках питания

В системных блоках питания, диоды Шоттки используются для выпрямления тока каналов +3.3В и +5В, а, как известно, величина выходных токов этих каналов составляет десятки ампер, что приводит к необходимости очень серьезно относиться к вопросам быстродействия выпрямителей и снижения их энергетических потерь. Решение этих вопросов способно значительно увеличить КПД источников питания и повысить надежность работы силовых транзисторов первичной части блока питания.

Будет интересно Маркировка SMD транзисторов

Итак, для уменьшения динамических коммутационных потерь и устранения режима короткого замыкания при переключении, в самых сильноточных каналах (+3.3В и +5В), где эти потери наиболее значительны, в качестве выпрямительных элементов используются диоды Шоттки. Применение диодов Шоттки в этих каналах обусловлено следующими соображениями:

• Диод Шоттки является практически безынерционным прибором с очень малым временем восстановления обратного сопротивления, что приводит к уменьшению обратного вторичного тока и к уменьшению броска тока через коллекторы силовых транзисторов первичной части в момент переключения диода. Это в значительной степени снижает нагрузку на силовые транзисторы, и, как результат, увеличивает надежность блока питания.
• Прямое падение напряжения на диоде Шоки также очень мало, что при величине тока 15–30 А обеспечивает значительный выигрыш в КПД.

Так как в современных блоках питания очень мощным становится и канал напряжения +12В, то применение диодов Шоттки в этом канале также дало бы значительный энергетический эффект, однако их применение в канале +12В нецелесообразно. Это связано с тем, что при обратном напряжении свыше 50В (а в канале +12В обратное напряжение может достигать величины и 60В) диоды Шоттки начинают плохо переключаться (слишком долго и при этом возникают значительные обратные токи утечки), что приводит к потере всех преимуществ их применения. Поэтому в канале +12В используются быстродействующие кремниевые импульсные диоды.

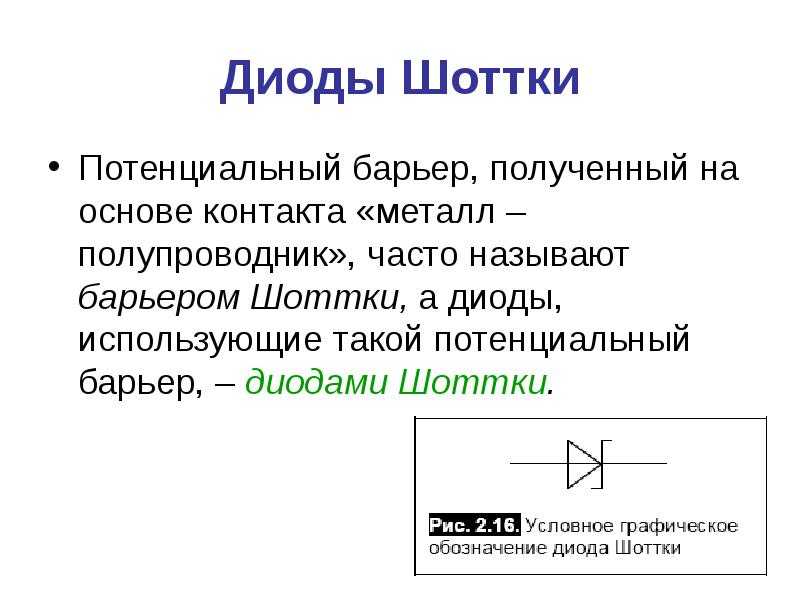

Устройства диода.

Хотя промышленностью сейчас выпускаются диоды Шоттки и с большим обратным напряжением, но их использование в блоках питания считается нецелесообразным по разным причинам, в том числе и экономического плана. Но в любых правилах имеются исключения, поэтому в отдельных блоках питания можно встретить диодные сборки Шоттки и в каналах +12В. В современных системных блоках питания компьютеров диоды Шоттки представляют собой, как правило, диодные сборки из двух диодов (диодные полумосты), что однозначно повышает технологичность и компактность блоков питания, а также улучшает условия охлаждения диодов. Использование отдельных диодов, а не диодных сборок, является сейчас показателем низкокачественного блока питания.

Будет интересно Для чего нужны выпрямительные диоды?

Диагностика диодов Шоттки

Проверка и точная диагностика диодов Шоттки, на практике, является достаточно непростым делом, т. к. многое здесь определяется типом используемого измерительного прибора и опытом подобных измерений, хотя определить обычный пробой одного или двух диодов диодной сборки Шоттки не составляет особого труда. Для этого необходимо выпаять диодную сборку и проверить тестером оба диода согласно схеме на рис. 5. При подобной диагностике тестер необходимо установить в режим проверки диодов. Неисправный диод в обоих направлениях покажет одинаковое сопротивление (как правило, очень малое, т. е. покажет короткое замыкание), что и указывает на его непригодность для дальнейшего использования. Однако явные пробои диодных сборок в практике встречаются очень и очень редко.

В основном же, приходится иметь дело с утечками (причем зачастую с тепловыми утечками) диодов Шоттки. А вот утечки, выявить таким способом невозможно. «Утекающий» диод при проверках тестером в режиме «диод» является в подавляющем большинстве случаев полностью исправным. Гарантированную точность диагностики, на наш взгляд, позволяет дать только такой метод, как замена диода на заведомо исправный аналогичный прибор.

Но все-таки, выявить «подозрительный» диод можно попытаться с помощью методики, заключающейся в измерении сопротивления его обратного перехода. Для этого будем пользоваться не режимом проверки диодов, а обычным омметром.

Итак, устанавливаем предел измерений на значение и измеряем обратное сопротивление диода (рис. 6). Как показывает практика, исправные диоды на этом пределе измерений должны показывать бесконечно большое сопротивление.

Принцип работы диода Шоттки.

Если же при измерении выявляется некоторое, как правило, небольшое сопротивление (2–10 КОм), то такой диод можно считать «очень подозрительным» и его лучше заменить, или хотя бы проверить методом замены. Если же проводить проверку на пределе измерений , то даже исправные диоды могут показывать в обратном направлении очень небольшое сопротивление (единицы и десятки кОм), поэтому и рекомендуется использовать предел . Естественно, что на больших пределах измерений (2 Мом, 20 Мом и т. д.) даже абсолютно исправный диод оказывается полностью открытым, т. к. его p-n переходу прикладывается слишком высокое (для диодов Шоттки) обратное напряжение. На пределе можно проводить проверку сравнительным методом, т. е. брать гарантированно-исправный диод, измерять его обратное сопротивление и сравнивать с сопротивлением проверяемого диода. Значительные отличия в этих измерениях будут указывать на необходимость замены диодной сборки.

Будет интересно Диод 1n4007: характеристики, маркировка и datasheets

Иногда встречаются ситуации, когда выходит из строя только один из диодов сборки. В этом случае неисправность также легко выявляется методом сравнения обратного сопротивления двух диодов одной сборки. Диоды одной сборки должны иметь одинаковое сопротивление. Предложенную методику можно дополнить еще и проверкой на термическую устойчивость. Суть этой проверки заключается в следующем. В тот момент времени, когда проверяется сопротивление обратного перехода на пределе измерений (см. предыдущий абзац), необходимо коснуться разогретым паяльником контактов диодной сборки, обеспечивая тем самым прогрев ее кристалла.

Неисправная диодная сборка практически мгновенно начинает «плыть», т. е. ее обратное сопротивление начинает очень быстро уменьшаться, в то время как исправная диодная сборка достаточно долго удерживает обратное сопротивление на бесконечно большом значении. Эта проверка очень важна, т. к. при работе диодная сборка сильно нагревается (не зря же ее размещают на радиаторе) и вследствие нагрева изменяет свои характеристики. Рассмотренная методика обеспечивает проверку устойчивости характеристик диодов Шоттки к температурным колебаниям, ведь увеличение температуры корпуса до 100 или 125°C увеличивает значение обратного тока утечки в сто раз (см. данные табл. 1).

Вот так можно попытаться проверить диод Шоттки, однако предложенными методиками не стоит злоупотреблять, т. е. не следует проводить проверки на слишком большом пределе измерений сопротивления и слишком сильно разогревать диод, т. к. теоретически, все это может привести к повреждению диода.

Кроме того, из-за возможности отказа диодов Шоттки под действием температуры, необходимо строго соблюдать все рекомендуемые условия пайки (температурный режим и время пайки). Хотя надо отдать должное производителям диодов, так как многие из них добились того, что монтаж сборок можно осуществлять при высокой температуре 250 °C в течение 10 секунд.

Описание детали

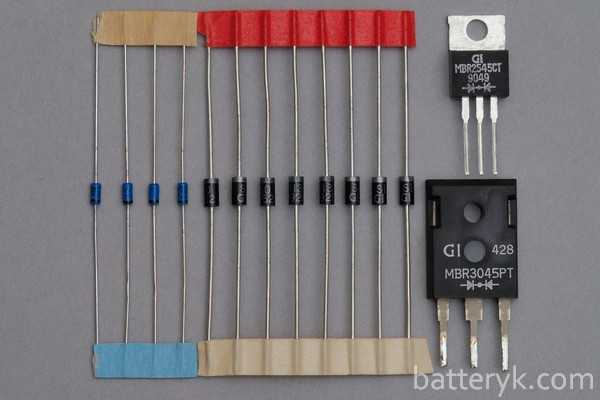

Внешне электронный компонент ничем не отличается от обыкновенного диода. Его миниатюрный корпус DO-201AD имеет форму цилиндра. Он изготовлен из жаростойкого чёрного пластика. По бокам – два медных вывода, называемых анодом и катодом. Они необходимы для фиксации 1N5822 на печатной плате и связи детали с другими элементами схемы. Выводы покрыты тонким слоем припоя. Если деталь новая, то они имеют характерный серебристый блеск. После установки диода на нужное место ножки укорачиваются до минимального размера.

Рассматриваемая деталь относится к категории так называемых диодов с барьером Шоттки. Их основное отличие от обыкновенных полупроводниковых выпрямителей, на подобие 1N4007, – это низкое падение напряжения при включении в прямом направлении. Оно составляет 0,2-0,4 В против типичного для обычных кремневых диодов 0,6-0,7 В.

Такая особенность позволяет использовать диод Шоттки 1N5822 в схемах с более высокими токами. Ведь, чем ниже падение напряжения на диоде, тем меньше рассеиваемая на нём мощность. Отсюда следует другое достоинство этой категории выпрямителей. На их кристалле выделяется малое количество теплоты, поэтому корпус детали имеет меньшие габариты, и в некоторых случаях можно избежать применения радиаторов или принудительного охлаждения.

Дополнительная информация. Включив два диода параллельно, можно добиться ещё меньшего падения напряжения. Это, в свою очередь, удвоит максимально допустимый ток через такую сборку. Такое решение часто применяется производителями электроники. Также выпускаются детали, которые уже содержат два включенных параллельно диода в одном корпусе.

Ещё одна особенность диодов Шоттки, в т.ч. и 1N5822, вытекает из его строения. В данной детали привычный электроннодырочный p-n переход заменён структурой металл-полупроводник. Такое строение позволило существенно снизить входную паразитную ёмкость элемента и, как следствие, использовать его в более высокочастотных схемах.

Строение диода Шоттки

Диоды Шоттки: описание, принцип работы, схема, основные параметры, применение, характеристики

В конце 30-х годов XX века немецкий физик Вальтер Шоттки обнаружил, что внешнее электрическое поле заставляет свободные электроны покидать зону проводимости и в буквальном смысле выходить из твёрдого тела. Данная квантовая зависимость впоследствии была названа именем её первооткрывателя и теперь известна, как эффект Шоттки.

Несмотря на то, что открытие германского учёного относится к области теоретической физики, оно находит применение в практической радиотехнике и лежит в основе функциональности таких радиокомпонентов, как диоды Шоттки. Их отличие от обычных электрических вентилей заключается в отсутствии классического полупроводникового p-n-перехода. Его роль играет контакт между полупроводником и металлом.

Металл и полупроводник: особенности контакта.

В контактной области полупроводниковых и металлических материалов эффект Шоттки приводит к образованию в полупроводнике слоя, сильно обеднённого электронами. Он обладает вентильными свойствами, присущими полупроводниковому p-n-переходу. Эта зона представляет собой преграду для носителей заряда, поэтому данные радиокомпоненты часто называют диодами с барьером Шоттки.

Элементы отличаются от обычных полупроводниковых вентилей следующими качествами:

1. пониженное падение напряжения при прямом смещении;
2. незначительная собственная ёмкость;
3. малый обратный ток;
4. низкое допустимое обратное напряжение.

При прямом смещении разность потенциалов на диоде Шоттки не превышает 0,5 В, тогда как на обычном выпрямительном вентиле падение напряжения составляет около 2-3 В. Это объясняется небольшим сопротивлением переходного участка между полупроводником и металлом.

Хорошие частотные характеристики диодов Шоттки обусловлены отсутствием в переходной зоне неосновных носителей заряда. Из-за этого в контактной области не протекают обычные для чисто полупроводникового p-n-перехода процессы диффузии и рекомбинации дырок и электронов. Следовательно, собственная ёмкость этого слоя стремится к нулю. Данное свойство делает диоды с барьером Шоттки предпочтительными для использования в высоко- и сверхвысокочастотных схемах, а также аппаратуре с импульсными режимами работы – всевозможных цифровых устройствах, системах управления электроникой и импульсных блоках питания.

Низковольтные диоды.

Особенность диодов Шоттки состоит в том, что они являются низковольтными. Если приложенная разность потенциалов превышает некоторый допустимый уровень, то в соответствии с квантовыми законами происходит пробой, который в обычном полупроводниковом радиокомпоненте может быть туннельным, лавинным или тепловым. После первых двух диод восстанавливается и продолжает исправно работать. Тепловой пробой означает фатальную поломку.

В диодах с барьером Шоттки пробой всегда бывает только тепловым. Такова особенность металло-полупроводникового перехода. При большом обратном смещении элемент выходит из строя и нуждается в замене. Этим, кстати, объясняется сильная чувствительность диодов Шоттки к статическому электричеству – при их монтаже и обслуживании радиоаппаратуры с этими элементами необходимо заземлять спецодежду и инструменты.

Однако чувствительность этих радиокомпонентов не всегда является их недостатком. Например, благодаря этой характеристике диоды с барьером Шоттки используются в особо чувствительных гетеродинах, которые получают способность обрабатывать радиосигналы очень малой мощности.

1. Максимальное постоянное обратное напряжение;
2. Максимальное импульсное обратное напряжение;
3. Максимальный (средний) прямой ток;
4. Максимальный импульсный прямой ток;
5. Постоянное прямое напряжение на диоде при заданном прямом токе через него;
6. Обратный ток диода при предельном обратном напряжении;
7. Максимальная рабочая частота диода;
8. Время обратного восстановления;
9. Общая емкость диода.

Исправление свойств

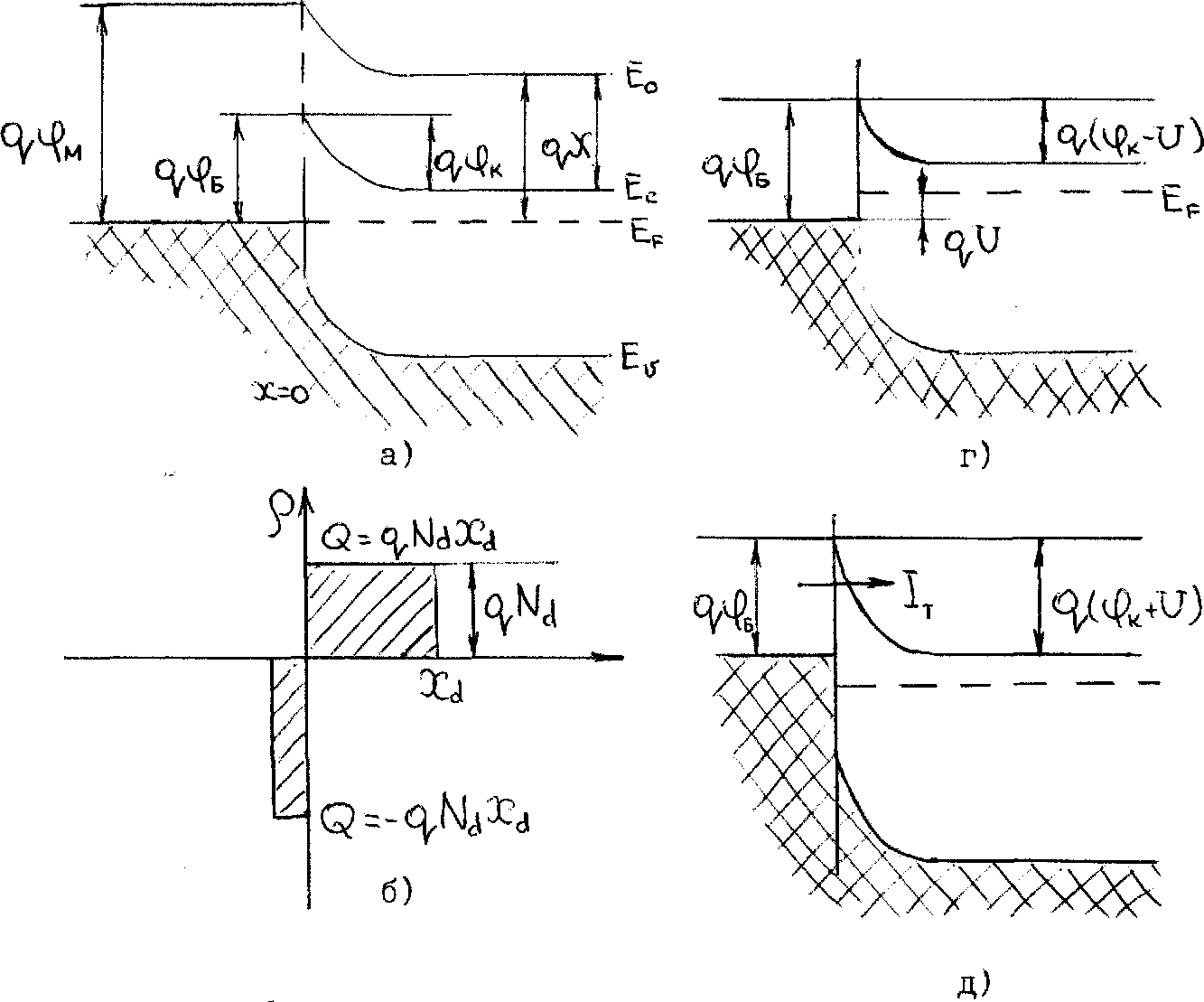

В выпрямляющемся барьере Шоттки барьер достаточно высок, чтобы в полупроводнике вблизи границы раздела существовала обедненная область . Это придает барьеру высокое сопротивление при приложении к нему небольших смещений напряжения. При большом смещении напряжения электрический ток , протекающий через барьер, в основном регулируется законами термоэлектронной эмиссии в сочетании с тем фактом, что барьер Шоттки фиксирован относительно уровня Ферми металла.

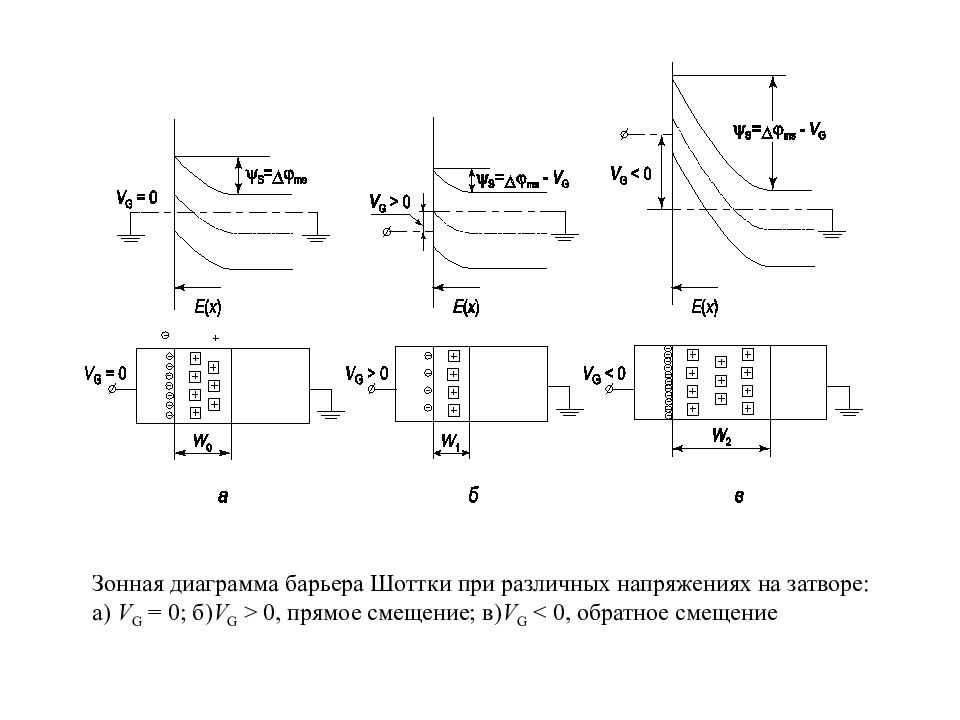

Прямое смещение: термически возбужденные электроны могут проникать в металл.

Обратное смещение: барьер слишком высок для проникновения термически возбужденных электронов в зону проводимости из металла.

• При прямом смещении в полупроводнике имеется много термически возбужденных электронов, способных преодолеть барьер. Прохождение этих электронов через барьер (без возвращения электронов) соответствует току в противоположном направлении. Ток очень быстро растет при смещении, однако при больших смещениях последовательное сопротивление полупроводника может начать ограничивать ток.
• При обратном смещении возникает небольшой ток утечки, поскольку некоторые термически возбужденные электроны в металле имеют достаточную энергию для преодоления барьера. В первом приближении этот ток должен быть постоянным (как в уравнении диода Шокли ); однако ток постепенно увеличивается при обратном смещении из-за слабого снижения барьера (аналогично вакуумному эффекту Шоттки ). При очень высоких смещениях обедненная область разрушается.

Примечание: приведенное выше обсуждение относится к барьеру Шоттки для полупроводника n -типа; аналогичные соображения применимы к полупроводнику р -типа.

Соотношение ток-напряжение качественно такое же, как и в p- n-переходе , однако физический процесс несколько отличается.

Для очень высокого барьера Шоттки (в данном случае почти равного ширине запрещенной зоны) прямой ток смещения переносится за счет инжекции неосновных носителей (белая стрелка показывает инжекцию электронной дырки в валентную зону полупроводника).

Значения проводимости

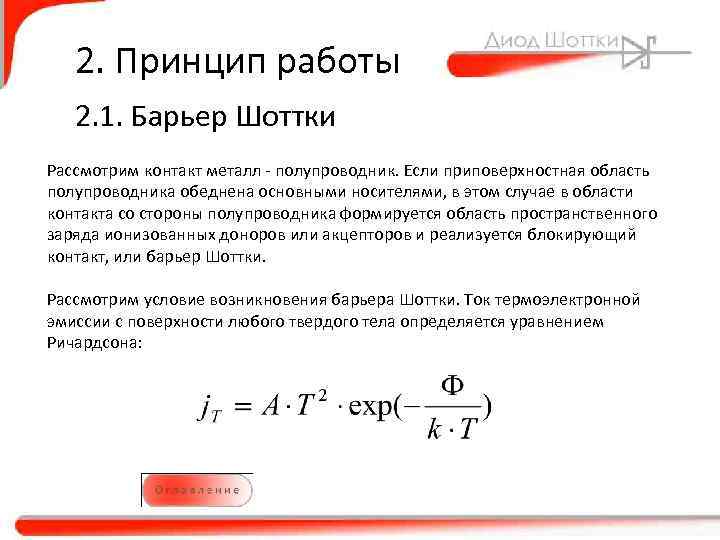

Термоэлектронную эмиссию можно сформулировать следующим образом

Джтчасзнак равноА**Т2е−ΦБн,пкбТ(едВкбТ−1){\ displaystyle J_ {th} = A ^ {**} T ^ {2} e ^ {- {\ frac {\ Phi _ {B_ {n, p}}} {k_ {b} T}}} {\ biggl (} e ^ {\ frac {qV} {k_ {b} T}} — 1 {\ biggr )}}

В то время как плотность туннельного тока может быть выражена для барьера треугольной формы (с учетом приближения ВКБ ) как:

ДжТн,пзнак равнод3Е216π2ℏΦБн,пе−4ΦБн,п322мн,п*3дℏЕ{\ displaystyle J_ {T_ {n, p}} = {\ frac {q ^ {3} E ^ {2}} {16 \ pi ^ {2} \ hbar \ Phi _ {B_ {n, p}}} } e ^ {\ frac {-4 \ Phi _ {B_ {n, p}} ^ {3/2} {\ sqrt {2m_ {n, p} ^ {*}}}} {3q \ hbar E}} }

Из обеих формул видно, что токовые вклады связаны с высотой барьера как для электронов, так и для дырок. Если затем требуется симметричный профиль тока как для n-, так и для p-носителей, высота барьера должна быть идеально одинаковой для электронов и дырок.

Инъекция миноритарных носителей

Для очень высоких барьеров Шоттки, где Φ _B составляет значительную часть ширины запрещенной зоны полупроводника, прямой ток смещения может вместо этого проходить «под» барьером Шоттки в качестве неосновных носителей в полупроводнике.

Пример этого можно увидеть в транзисторе с точечным контактом .

Лучшие способы определения высоты барьера Шоттки

Высоту допустимо определить по известной формуле (см. рис). Где С – коэффициент, слабо зависящий от температуры. Зависимость от приложенного напряжения Va, несмотря на сложную форму считается почти линейной. Угол наклона графика составляет q/ kT. Высоту барьера определяют по графику зависимости lnJ от 1/Т при фиксированном напряжении. Расчёт ведётся по углу наклона.

Формула для расчётов

Альтернативный метод состоит в облучении перехода металл-полупроводник светом. Используются способы:

1. Свет проходит через толщу полупроводника.
2. Свет падает прямо на чувствительную площадку фотоэлемента.

Если энергия фотона укладывается в промежуток энергий между запрещённой зоной полупроводника и высотой барьера, наблюдается эмиссия электронов из металла. Когда параметр выше обоих указанных величин, выходной ток резко возрастает, что легко заметно на установке для эксперимента. Указанный метод позволяет установить, что работы выхода для одинакового полупроводника, с разными типами типами проводимости (n и p), в сумме дают ширину запрещённой зоны материала.

Новым методом для определения высоты барьера Шоттки служит измерение ёмкости перехода в зависимости от приложенного обратного напряжения. График показывает вид прямой, пересекающей ось абсцисс в точке, характеризующей искомую величину. Результат экспериментов сильно зависит от качества подготовки поверхности. Изучение технологических методов обработки показывает, что травление в плавиковой кислоте оставляет на образце из кремния слой оксидной плёнки толщиной 10 — 20 ангстрем.

Неизменно отмечается эффект старения. Меньше характерен для диодов Шоттки, образованных путём скола кристалла. Высоты барьеров отличаются для конкретного материала, в отдельных случаях сильно зависят от электроотрицательности металлов. Для арсенида галлия фактор почти не проявляется, в случае с сульфидом цинка играет решающую роль

Зато в последнем случае слабое действие оказывает качество подготовки поверхности, для GaAs это крайне важно. Сульфид кадмия находится в промежуточном положении относительно указанных материалов

При исследовании оказалось, что большинство полупроводников ведёт себя подобно GaAs, включая кремний. Мид объяснил это тем, что на поверхности материала образуется ряд формаций, где энергия электронов лежит в области трети запрещённой зоны от зоны валентности. В результате при контакте с металлом уровень Ферми в последнем стремится занять схожее положение. История повторяется с любым проводником. Одновременно высота барьера становится разницей между уровнем Ферми и краем зоны проводимости в полупроводнике.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Самопальный диодный мост генератора

Сразу оговорюсь, это не совсем про ВАЗы. Но, надеюсь, будет любопытно достопочтенной публике

1. «Первый», блин, в коме. Как я писал ранее, «в прошлой жизни» на нуль-одиннадцатой, мною был установлен генератор на 95А от Ауди-100 «селёдки» с эл-нагнетателем (ни разу живьём его повидать так и не удалось, было бы любопытно

). Видимо, эти машины комплектовались более мощным генератором www.drive2.ru/b/2031288/

юзал я этого Геннадия, наслаждался жизнью, и бед не знал. Пока однажды, во время экстремального лазания по г@внам не рас@#ячил его ж@пу об острый камень. Пострадал щёточный узел, и выпрямитель. Жалко было до соплей. Вариантов выхода из ситуации было несколько: искать другой такой или похожий, поставить ТАЗогенератор, или сделать самопальный выпрямитель

как понятно, я выбрал последнее. Заранее прошу пардону, хороших фоток не сохранилось. Остались только пару фоток, где он просто попал в кадр

Т.к. генератор на 95А, а ещё в СССР меня преподы учили, что юзают компоненты на >60% предельных параметров, либо недоумки, либо жадные барыги загнивающего капитализьма, то диоды были выбраны следующие: диоды с барьером Шоттки КД2998, они на 30А, попарно (т.е. 12штук)

взял 2 шт радиатора от советских электронных конструкторов «усил 25Вт», поставил их через распорки рёбрами внутрь, так, чтобы в торец встал вентилятор 80х80мм. Диоды смонтировал через изолирующие теплопроводящие слюдяные проставки. Тут же смонтировал вспомогательный выпрямитель «собственных нужд» в виде 3шт КД213. Такие диоды (не Шоттки) взял специально, чтобы прямое напряжение было повыше, а выпрямленное — пониже. Чтобы поднялось выходное напряжение на батарейке.

Отдельно пару слов скажу за вентилятор. Для подобных целей пригодны только вентиляторы с 2мя подшипниками (2 ball bearing). Про гидродинамические подшипники, плавающие втулки, и прочие высеры маркетолухов и продаванов не слушать, покупать только 2-подшипниковые. Любые другие мрут стремительно.

В результате применения диодов с барьером Шоттки, при токе 95А, потери в выпрямителе снижены с 142 до 47Вт. В реальности, это означает то, что даже с максимальной нагрузкой, радиаторы еле-тёплые

за время эксплуатации этого диодного моста, однажды, после запуска двигателя и зарядки высаженной вхлам батарейки 190АЧ, генератор смог сжечь шунт 100А/75мВ. Толщину шунта представляете себе? на последней фотке он справа. Выпрямитель не пострадал.

2. Намного позже, американец FORD TAURUS 1го поколения (да, да, именно такой, на котором рассекал Робокоп). Генератор на 130А. Сдох выпрямитель. По причине кривых рук конструкторов. Посмотрите на фото: диоды, что в голубенькой пластинке, разве могут нормально охладиться?

найти в продаже эту деталь мне не удалось. Покупать б/у генератор я не хотел: там будет точно такая же мина замедленного действия. Принял решение ваять самопальный выпрямитель.

да, у этого генератора применён 4-фазный диодный мост с парой диодов в цепи нейтрали.

Диодов КД2998 у меня не нашлось. Решил ваять из сдвоенных сборок диодов Шоттки в корпусе ТО-247, которые я надёргал из комповых БП. Как и в первом случае, я использовал по 2шт диодных сборки в качестве каждого диода моста, только в цепи нейтрали взял по 1шт сборке.

аналогично, была устроена «тепловая труба» в виде 2шо радиаторов от компа на сокет 478, в них была нарезана резьба М3, и через изолирующие теплопроводящие прокладки были прикручены сборки диодов. Сбори я подобрал попарно по прямому напряжению.

Тут же смонтировал вспомогательный выпрямитель, и регулятор напряжения

Отличие от других полупроводников

Главное его отличие от других полупроводников состоит в том, что преградой служит металлический элемент с односторонней проводимостью.

Такие элементы изготавливают из целого ряда ценных металлов:

• арсенида галлия;
• кремния;
• золота;
• вольфрама;
• карбида кремния;
• палладия;
• платины.

От того, какой металл выбирается в качестве материала, зависят характеристики нужного показателя напряжения и качество работы электронного устройства в целом. Чаще всего применяют кремний — по причине его надежности, прочности и способности работать в условиях большой мощности. Также используется и арсенид галлия, соединенный с мышьяком, либо германий.

Обратный ток утечки

Но раз уж диоды Шоттки такие крутые, то почему бы их не использовать везде? Почему мы до сих пор используем простые диоды?

Если мы подключим диод в обратном направлении, то он будет блокировать прохождение электрического тока. Это верно, но не совсем. Очень маленький ток все равно будет проходить через диод

В некоторых случаях это не принимают во внимание. Этот маленький ток называется обратным током утечки

На английский манер это звучит как reverse leakage current.

Он очень мал, но имеет место быть.

Проведем простой опыт. Возьмем лабораторный блок питания, выставим на нем 19 В и подадим это напряжение на диод в обратном направлении

Замеряем ток утечки

обратный ток утечки диода

Как вы видите, его значение составляет 0,1 мкА.

Давайте теперь повторим этот же самый опыт с диодом Шоттки

обратный ток утечки диода Шоттки

Ого, уже почти 20 мкА! Ну да, в некоторых случаях это сущие копейки и ими можно пренебречь. Но есть схемы, где все-таки недопустим такой незначительный ток. Например, в схемах пикового детектора

схема пик детектора

В этом случае эти 20 мкА будут весьма значительны.

Но есть также еще один камень преткновения. С увеличением температуры обратный ток утечки возрастает в разы!

зависимость обратного тока утечки от температуры корпуса диода Шоттки

Поэтому, вы не можете использовать Шоттки везде в схемах.

Но и это еще не все. Обратное напряжение для диодов Шоттки в разы меньше, чем для простых выпрямительных диодов. Это можно также увидеть из даташита. Если для диода 1N4007 обратное напряжение составляет 1000 В

То для диода Шоттки 1N5817 это обратное напряжение уже будет составлять всего-то 20 В

Поэтому, если это напряжение превысит значение, которое описано в даташите, мы в итоге получим:
