Осмотр блока зарядки

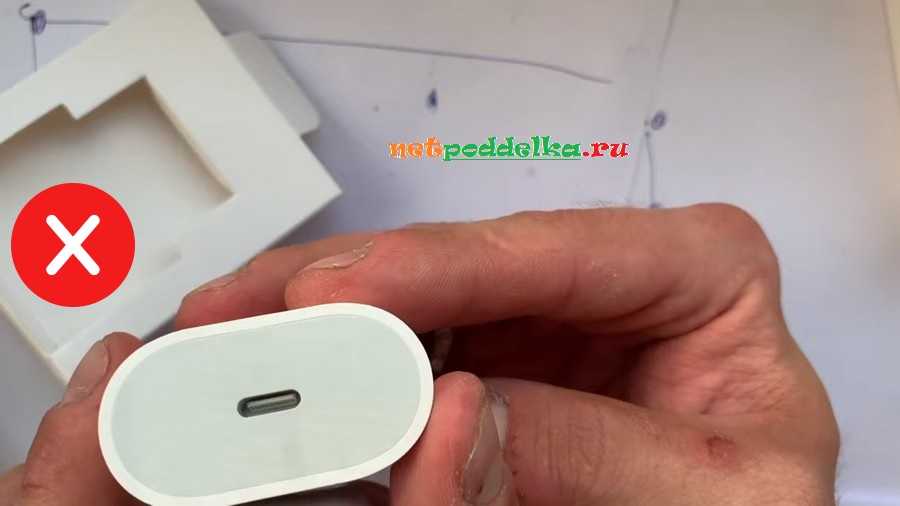

Осмотр ЗУ рекомендуется начинать с разъема. Контактная планка должна быть расположена строго по центру. Любое ее смещение ‒ признак низкосортной реплики.
Контактная планка со смещением
Вилка

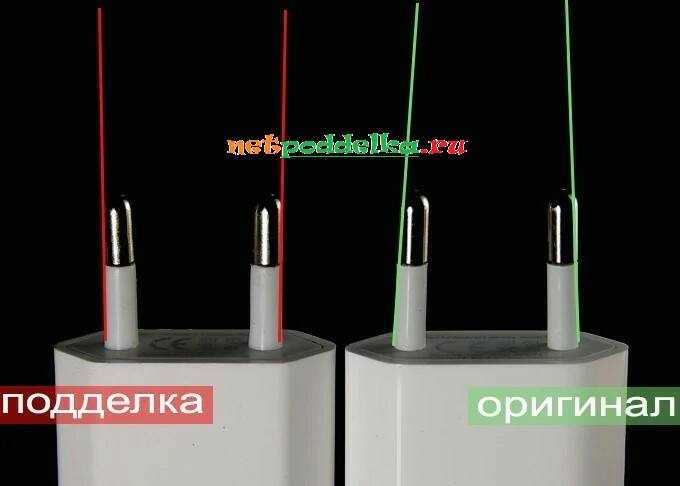

У оригинального блока рожки вилки вогнуты внутрь под небольшим углом. Данное решение позволяет хорошо фиксировать вилку в розетке. У контрафакта штырьки расположены идеально параллельно друг другу.
Перекос для лучшей фиксации в розетке
У подделки контакты блока зарядки матовые на вид. Они шершавые и имеют некачественную поверхность.
Шершавый контакт
Контакты фирменного ЗУ гладкие с идеальным ровным округлением. На них нет заусениц, вкраплений или царапин. Металлические контакты хорошо отполированы и совершенно без изъянов. Царапины на них не появляются даже после длительного использования.
Гладкий металлический контакт
Как открыть блок питания от ноутбука: мастер-класс по безопасному вскрытию адаптера
Блок питания — это важнейший элемент зарядного устройства, благодаря которому устройство работает так, как требуется. При возникновении поломки выяснить и исправить ее причины будет несложно. Необходимо следовать пошаговым инструкциям и в этом случае всё будет работать.
Устройство и типовые схемы блоков питания для ноутбуков
Далее оно поступает на трансформатор импульса, управляющийся ШИМ-генератором. Напряжение, которое заниженное производит выпрямление и выдаётся на нагрузку. Узел защиты температуры отключает блок питания, если температура узлов повышена до максимально возможного.
Представленные узлы являются самыми основными, которые чаще всего перегорают или выходят из строя. Разобравшись в этих схемах, не составит труда выявлять испорченный узел на любом блоке питания. Различаться они могут лишь в нарисованных схемах, но все они делают одну и ту же работу.
Какие инструменты понадобятся для работы
Каждый необходимый качественный инструмент, можно найти дома практически у каждого человека, чтобы разобрать блок питания. Для первого способа, обычный нож с тоненьким лезвием, маленький молоточек или предмет, с помощью которого можно будет постукивать по ножу, чтобы открывать крышку.
Для второго способа, шприц с иголкой, растворитель 626 или 646, нож, можно ненастоящий, а пластиковый. Для третьего способа: вместо растворителя требуется бензин, а также любая карточка из пластика с подточенными границами.
Как разобрать блок питания ноутбука
Как разобрать адаптер питания ноутбука. Разобрать качественно БП не составит труда. Корпус БП состоит из двух пластиков, которые заклеены друг другом. Их необходимо разъединить, проще всего сделать это с помощью физической силы. Второй вариант, с помощью раствора убрать клей.
Как открыть внешний адаптер питания ноутбука
Трудностью внешнего адаптера ноутбука является отсутствие болтиков, с креплениями. Внешний адаптер не предусматривает качественный ремонт в домашних условиях.
Как разобрать внутренний блок питания
Визуальный осмотр и простейший ремонт типовых неисправностей
С помощью внешнего осмотра БП, можно выявить его проблему. Если осмотр не помог, необходимо проводить тест с помощью прибора мультиметр. Чтобы проверить узлы питания, необходимо включить БП в электросеть.
Распространённой причиной поломки является перелом шнура в месте соединения блока с проводами или в любом другом. Необходимо прозвонить все провода. Когда работа выполнена, необходимо включить ноутбук и нагрузить процессор, для увеличения электропитания. Если всё в порядке, можно собрать блок питания.
Меры предосторожности и техника безопасности
В первую очередь, соответственно, отключить блок питания от электрической сети и ноутбука, а сетевой шнур, вытащить из разъёма штэкерного. Для собственного удобства, работу необходимо проделывать на столе, чтобы не испортить внешний вид стола, лучше его застелить какой-нибудь ненужной скатертью или клеёнкой.
Используя ванну из пластика, не будет испорчена поверхность, на которой будет проходить ремонт. Заготовить тряпки для того, чтобы можно было убрать лишний бензин или растворитель.
Что делать если кабель на iPhone 5 не сертифицированный и не заряжает смартфон?
Оригинальный кабель для iPhone имеет два весомых недостатка — он очень ненадежный и очень дорогой. И, конечно, никому не хочется отдавать 1590 рублей (да, именно столько стоит зарядный провод, изготовленный на заводах Apple) за кабель, который априори долго не протянет, а потому многие принимают решение купить неродную зарядку.
И вот изрядно сэкономив (цены на неоригинальные кабели стартуют со 100 рублей!), счастливый пользователь возвращается домой, но, незадача — подключая свой iPhone к новому проводу он понимает, что гаджет не заряжается и не синхронизируется с iTunes, а на его экране значится удручающая надпись — «Данный кабель или аксессуар не сертифицирован…». Что же делать в такой ситуации? Давайте разбираться!

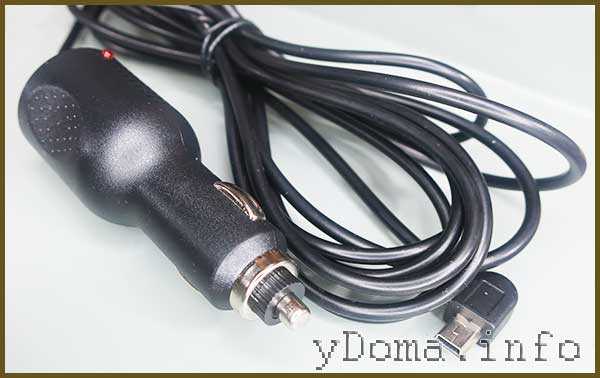

Ремонт вилки преобразователя напряжения
После разборки сразу стала очевидна причина перегорания предохранителя. Одна из перегородок внутри корпуса, предназначенная для изоляции пружины и предохранителя от боковых минусовых контактов была отломана и при движении автомобиля во время вибрации пружина имела возможность соприкасаться с боковым контактом создавая короткое замыкание.
Отломанная часть перегородки находилась внутри корпуса вилки. Очевидно в зимнее время, когда пластмасса от низкой температуры стала хрупкой, вилка устанавливалась в разъем под углом. Боковой контакт надавил на перегородку, и она отломалась. Мне уже приходилось несколько раз встречаться с подобными поломками.
Пытаться зафиксировать отломанную часть пластмассы в данной ситуации не имеет смысла, так как надежно приклеить отломавшийся кусок невозможно, да и вторая перегородка может отломаться.
Поэтому был применен простой и надежный способ ремонта, на внутренние полоски минусовых контактов надеты куски изоляционной трубки. Чтобы исключить сползание трубки полоски были смазаны клеем «Момент». Вместо хлорвиниловой трубки можно применить термоусаживаемую. Тогда приклеивать не придется.
На фотографии показан внешний вид собранного блока без установки половинки корпуса. Как видно теперь минусовые контакты надежно изолированы от пружины. Многолетняя эксплуатация автомобильных вилок блоков питания и зарядок, отремонтированных подобным способом, показала высокую надежность.
Мне повезло, так как электрическая схема оказалась исправной и ремонтировать ее не понадобилось. На всякий случай привел фотографию печатной платы со стороны проводников с установленными SMD элементами.
На микросхеме нанесена следующая маркировка: ZXW 9YR12 HX1156. Попытка найти даташит на эту микросхему не увенчалась успехом. Похоже это специализированная микросхема преобразователя напряжения 12-5 В.
Для проверки работоспособности вилка блока питания видеорегистратора была подключена к источнику питания постоянного тока 12 В. Ток потребления на холостом ходу составил 4 мА, похоже этот ток потреблял индикаторный светодиод. Напряжение на выходе составило 5 В.
Проверка работы блока питания в течение месяца в автомобиле с подключенным видеорегистратором показала надежную работу системы. Как видите отремонтировать автомобильный блок питания-зарядки видеорегистратора не сложно и в некоторых случаях, ремонт возможен без опыта ремонта электронных устройств.
Как определить оригинальную зарядку на iPhone по упаковке

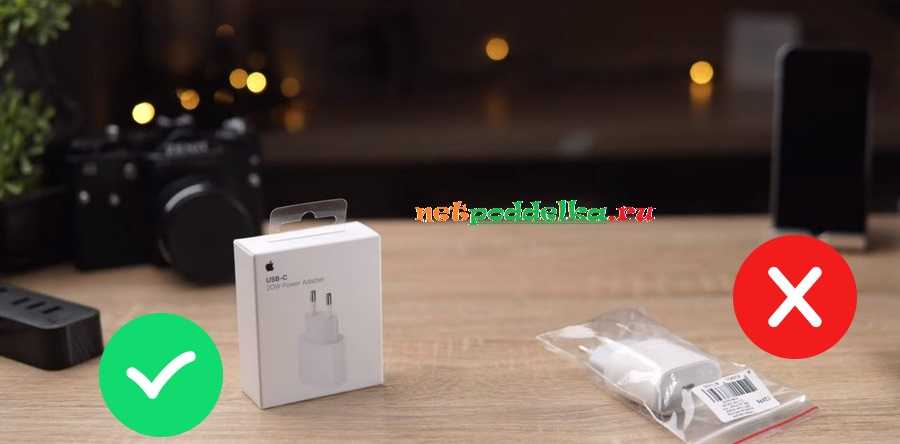

Подделка зарядки iPhone часто выдает себя низкокачественной упаковкой. Оригинал имеет картонную коробку с ламинированным покрытием. Контрафакт нередко просто лежит в полиэтиленовом пакетике. Такую фальшивку определить очень легко.
Разница упаковок
Надписи
Все же множество подделок идут в коробках. У реплик более тонкий картон и менее качественное ламинированное покрытие. Данные критерии слишком субъективны, поэтому по ним сложно выявить паль, не имея в руках заведомо оригинальной упаковки.
Более надежным способом как отличить оригинальную зарядку для iPhone является изучение надписей на коробке. У реплик используется нечеткий, смазанный, слишком жирный шрифт. На пали приводится минимум полезной информации.
Информация на оригинальной упаковке
Мало надписей

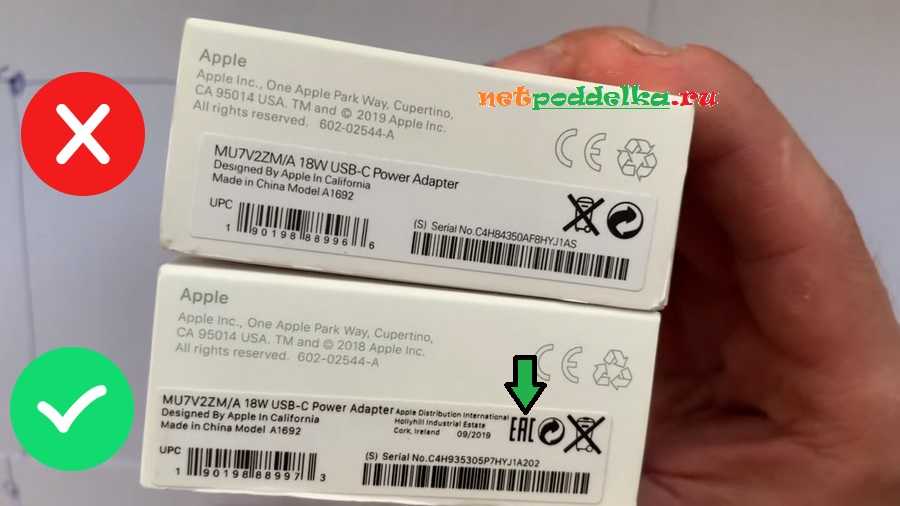

На оригинале обязательно присутствует информация соответствия сертификатам качества, о чем говорят надписи EAC и PCT. У фальшивок такие подписи часто отсутствуют.
Надпись EAC
Уделить внимание следует и применяемым шрифтам. У фальшивок некоторые буквы или цифры могут отличаться от остальных
Это один из признаков как отличить зарядку iPhone контрафактного происхождения.
Разные шрифты

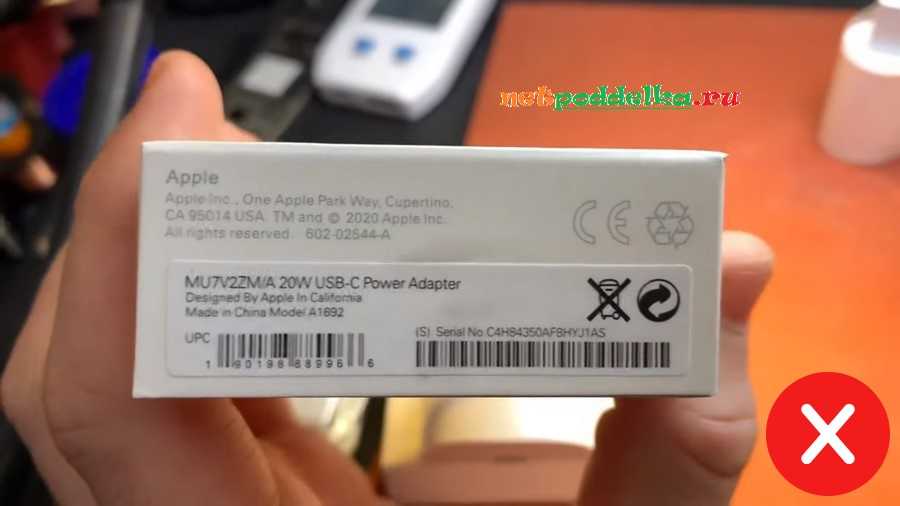

Еще один способ как отличить подделку зарядки Айфон ‒ посмотреть серийный номер. С Китая поступают огромные партии пали с серийником 5Т3387422. Поэтому при виде такого номера от покупки лучше отказаться.
Серийный номер 5Т3387422
На упаковках нового типа обязательно присутствует QR-код. Его отсутствие говорит либо про поддельное происхождение зарядки, либо про устаревшую коробку.
Расположение QR-кода

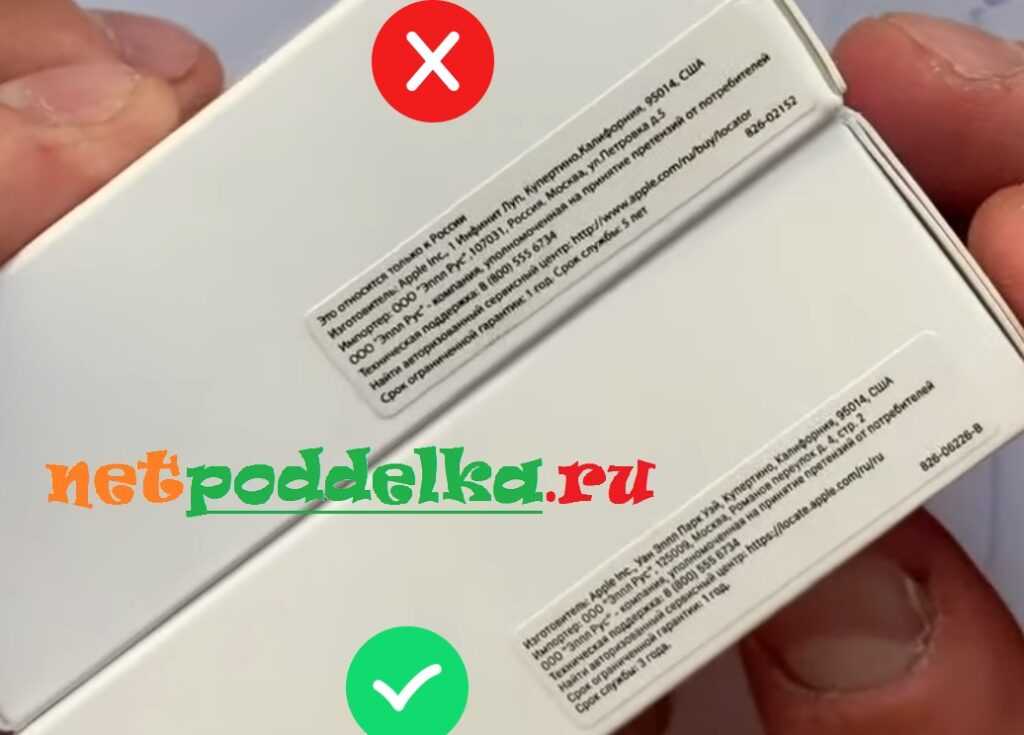

Необходимо изучить информацию и на боковой стороне коробки. Любые несоответствия помогут выявить фальшивку. Например, обнаружена партия реплик, у которых срок службы был указан 5 лет вместо 3.
Неправильное указание срока службы
Надписи при увеличении

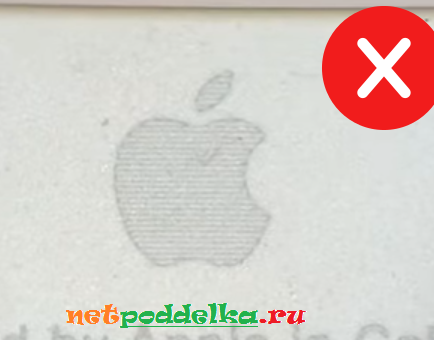

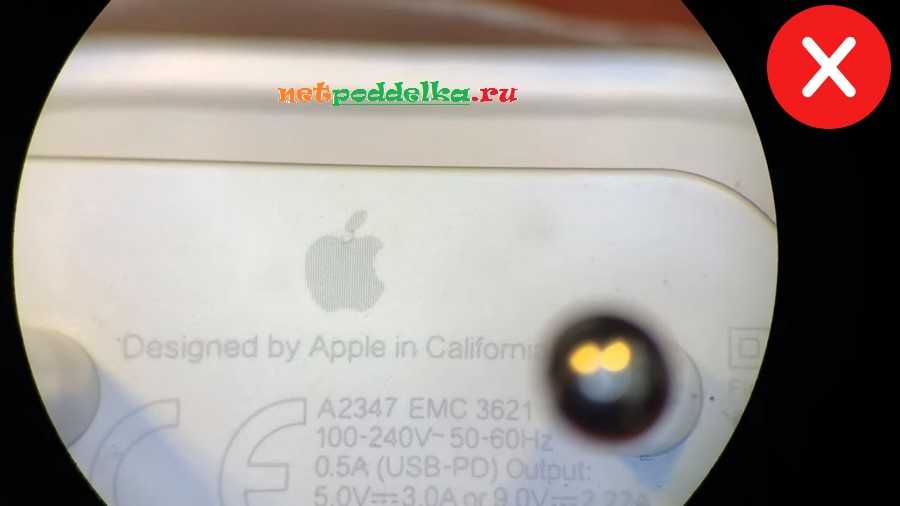

Рассмотреть качество полиграфии удобно под увеличением. У реплик изображения и символы нанесены горизонтальными или вертикальными линями с не прокрашенными участками. У оригинала все элементы полиграфии имеют равномерную, однородную прокраску.
Горизонтальные линии
Четко видно горизонтальные линии
Вертикальные линии
Четко видно вертикальные линии
Равномерный покрас
Отрывная полоска

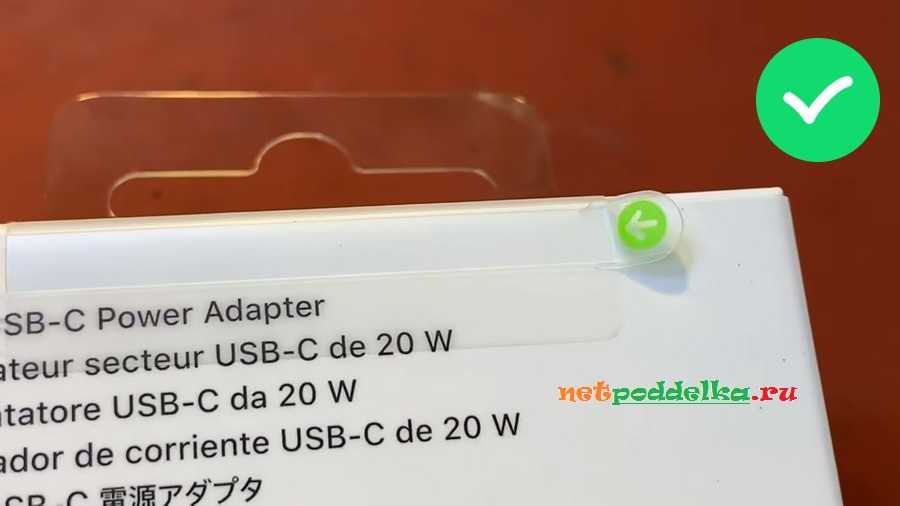

Один из способов как отличить оригинальную зарядку Айфон ‒ посмотреть на отрывную полоску. У подделок она полностью прозрачная и имеет перекос. Снятие ленты у реплик невозможно без повреждения полоски. Она отрывается криво.
Прозрачная полоска с перекосом
У оригинала защитная полоска слегка матовая. Она отрывается легко и ровно.
Матовая защитная полоска

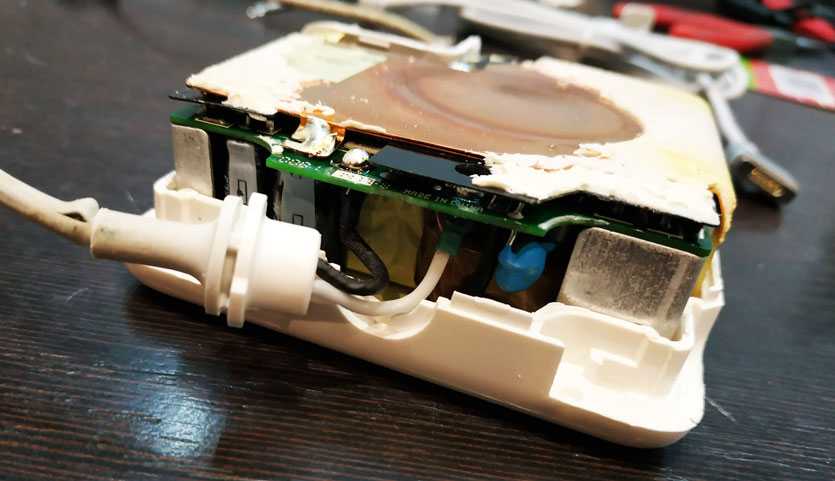

Замена провода MagSafe
Самое страшное — вскрытие, позади.

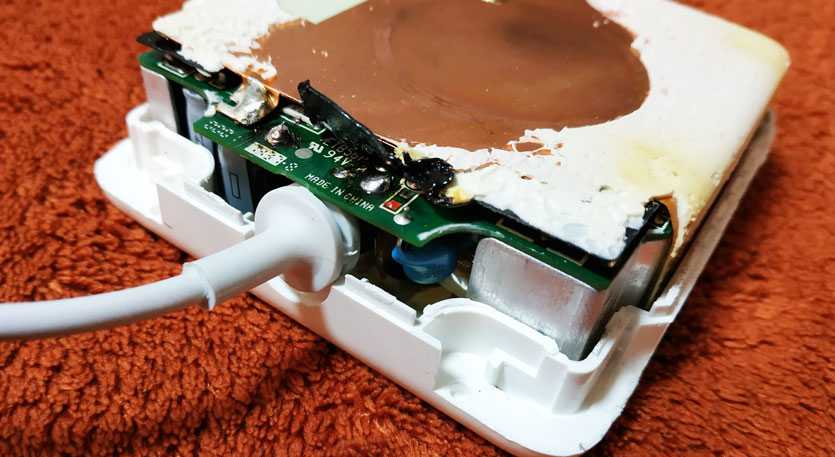

Теперь самое интересное — перепайка провода. На плате гордая надпись «Made in China». И китайцы не пожалели припоя. Два огромных шарика, которые очень долго не поддавались плавке. Но в итоге паяльник победил.
Увы, в сервисных центрах нередко ленятся отпаивать старые кабель. Его просто срезают, а сверху припаивают провода от нового. Так делать категорически нельзя.
По этому шнуру проходит ток в 5-6А, кабель греется. До короткого замыкания рукой подать, что и произошло с блоком питания товарища моего коллеги в истории, которую я упомянул выше.
Вытаскивать плату с пассивными медными радиаторами из второй половинки корпуса нецелесообразно. Перепаять кабель питания можно и без этого.

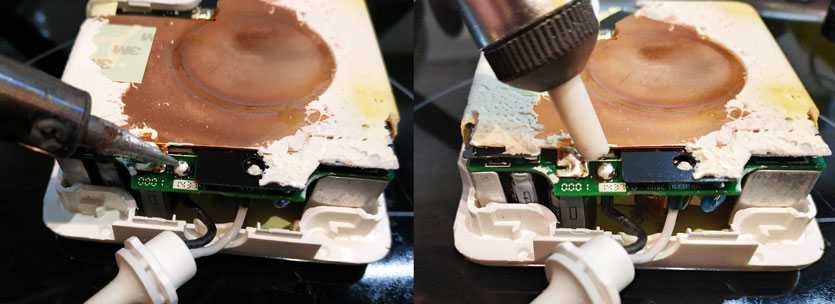

Убираем старый припой. Сборщики явно не пожалели олова.
Осторожно выпаиваем старые провода, запоминаем полярность: черный и белый. Теперь припаиваем провода от нового кабеля MagSafe
Теперь припаиваем провода от нового кабеля MagSafe.
Оловоотсосом мы удалили лишнее олово и теперь можем спокойно вставить кабель в образовавшиеся отверстия на плате. Предварительно лучше обжать концы кабеля клеммой-наконечником. Если под рукой таких нет, можно уплотнить место пайки кусочком медного провода сечением 1,2 – 1,5 мм.
Новый шнур MagSafe 2 на месте!
Главное при пайке не экономьте на припое. Оба контакта должны быть надежно припаяны
Кончики провода после припаивания осторожно откусываем
Все, новый кабель на месте. Можно приступать к сборке.
Ремонт кабеля
Починить провод от зарядки Айфона быстро и своими руками можно 3 основными способами: с помощью изоленты, «термоусадки» и путём пайки.
Изолента
Пожалуй, это самый простой способ. Как только вы заметили малейшее нарушение изоляции провода, нужно срочно прекратить распространение повреждения. Для этого необходимо взять простую изоленту и плотными кольцами обмотать кабель в месте повреждения, после чего аккуратно отрезать лишнее. Выглядеть это будет не очень эстетично, но кабель будет исправно выполнять свои функции.

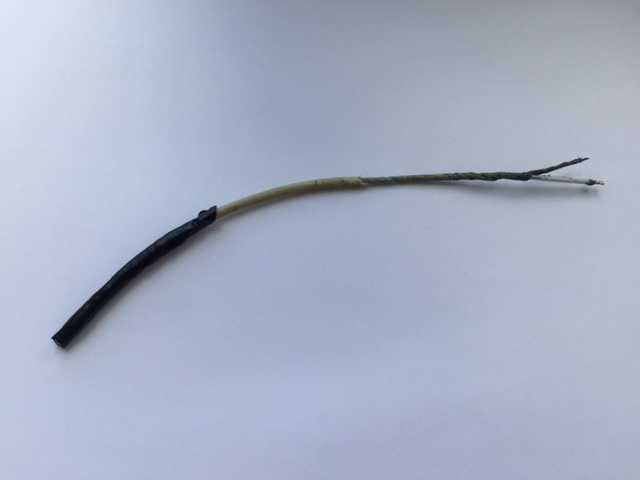

Обмотка провода изолентой — простой, но недолговечный способ

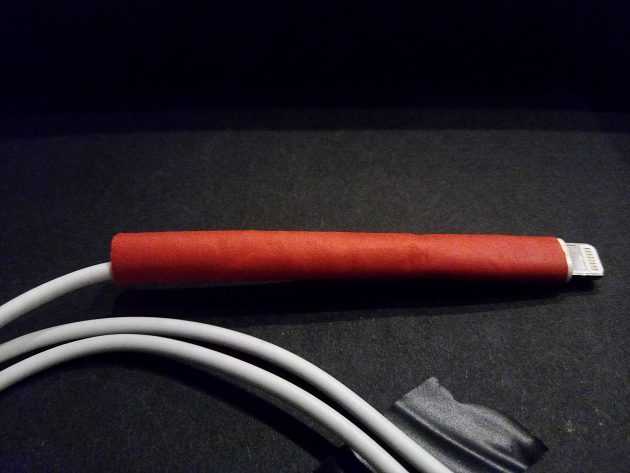

Термоусадочная трубка
Этот метод намного надёжнее первого. Его суть состоит в том, что на кабель надевается специальная трубка, которая уменьшается в размерах при нагреве, намертво фиксируя повреждённую изоляцию. Купить такую трубку можно в любом магазине для электриков.
Наденьте термоусадку на провод и поместите над повреждённым местом
Затем кратковременными подходами нагревайте её при помощи зажигалки до тех пор, пока она не обхватит провод максимально плотно
Внимание! Не перегрейте провод, иначе рискуете получить ещё больше проблем с изоляцией
В зависимости от коэффициента усадки трубки могут уменьшаться в диаметре от 2-х до 6-ти раз
Пайка
Если повреждения не починить с помощью изоляции, можно прибегнуть к помощи паяльника.
- Удалите немного внешней изоляции и зачистите жилы, как показано на картинке.
Сначала необходимо зачистить жилы
- Затем нанесите на каждую из них каплю флюса и, соединив провода по цветам, соедините их по очереди с помощью паяльника.
- Каждую отдельную жилу оберните изолентой, а на получившуюся конструкцию наденьте термоусадку.
Так в идеале должен выглядеть провод после пайки
Не используйте этот метод, если вы неуверены в своих силах, при неправильном монтаже можно повредить сам телефон!
Пайка разъема паяльником
Следующий метод замены микро USB предназначен для более аккуратного и медленного демонтажа. Вообще, сам принцип очень прост. Можно одним паяльником поменять разъем, не бояться перегрева платы. Основная задача — это прогреть паяльником сам разъем. Но самой температуры паяльника из-за площади банально может не хватить. Нужно добавить припой к разъёму.
Припой на весь разъем
Конечно, можно это сделать и при помощи обычного свинцового припоя, но поддерживать температуру его плавления сложнее, поэтому лучше воспользоваться низкотемпературными сплавами такими как Розе или Вуда.
Пошаговый процесс пайки паяльником
Перед началом пайки наносим флюс на сломанный разъем. Затем добавляем пару купель сплава Розе. И корпусные, и контактные пропаиваем этим сплавом. Самое главное — не нужно давить, только поверхностно каплей проходим по разъему. Если же давить тогда та часть, которая будет уже низкотемпературная начнет выпаивать и из-за этого есть большой риск сорвать весь разъем сразу же с контактами. Так же контактные аккуратно пропаиваем каплей.
Выпаивать разъем нужно со стороны контактов. Сами контакты сложнее хорошо залудить, поэтому у них более высокотемпературный сплав получается. Их-за этого нужно начать нагрев именно с контактов, а остального тепла корпусным хватит так как там много Розе и температура плавления существенно ниже, около 110-120 °C. Ставим паяльник на контакты и разъем уже сам начнет выплывать из платы.
Эти остатки припоя нужно полностью очистить с платы. Таким сплавом впаивать новый разъем уже нельзя. Любое механическое воздействие и место пайки сразу же покроется микротрещинами, что в свою очередь сразу же приведет к отрыву.
При помощи оплетки очищаем плату. Это не так сложно сделать из-за более низкой температуры, добавляем флюса и за пару заходов плата чистая.
Плата полностью готова к новой детали, и уже паяем обычным припоем.
Плюсы и минусы метода
Плюсы — можно сделать эту работу одним паяльником без фена и припаять обратно любой другой разъем. Из минусов — большее количество расходников, а также высокая опасность срыва дорожек при демонтаже.
Пошаговая инструкция по ремонту гнезда зарядки
Существует определенная последовательность замены зарядного гнезда планшета. Во-первых, откручивают винты на корпусе устройства. При помощи скальпеля либо ножичка очень аккуратно поднимают крышку сзади и снимают ее.
Во-вторых, делают заземление паяльника. Для этого берется провод, один конец которого припаивается к корпусу устройства (минус), а второй – к паяльнику. Данный способ позволяет обезопасить планшет от статического электричества, которое может спровоцировать поломку компонентов устройства. Кроме того, желательно создать и антистатический браслет и заземлить его.
В-третьих, приступают к отсоединению проводов аккумулятора. Делают это с помощью паяльника. Подобное предостережение дает возможность не допустить случайного замыкания электронной схемы, способного вывести из строя элементы устройства.
В-четвертых, выкручивают на плате крепежные элементы, после чего ее переворачивают. Это позволяет полностью открыть к разъему доступ. Если стало понятно, что разъем починить не представляется возможным, то нужна замена. С этой целью следует заранее приобрести такую же деталь. В некоторых случаях к планшетам может подойти разъем сотового телефона. Снимается неисправная запасная часть следующим образом: скальпель просовывается между разъемом и платой, после чего крепежные лепестки детали отделяются путем аккуратного поднятия сначала одной, потом другой стороны.
В-пятых, поскольку разъем нагревается достаточно быстро, следят за пластмассовыми деталями, которые не должны расплавиться. Выводы разъема отпаиваются, и нагревать их надо одновременно.
Методика ремонта зарядного устройства для телефона своими руками
Не нужно быть большим специалистом, чтобы найти и устранить обрыв провода от блока зарядки до штекера. Повреждение провода можно определить при подключенном телефоне. Подключив телефон к зарядке, перегибают провод у штекера u основания блока, одновременно наблюдая за непрерывностью процесса заряда аккумуляторов.
В этих местах наиболее часто происходит обрыв провода. Если найден обрыв у самого основания штекера, тогда обрезают провод на расстоянии 5-7 мм от штекера. Это необходимо для того чтобы было возможно припаять целую часть провода. Припаянные провода изолируют отдельно тонкой термоусадочной трубкой.
Когда изолированы места пайки проводов, на штекер одевают более толстую термоусадочную трубку, для жесткости места пайки. Иногда обрыв провода происходит у самого основания штекера, тогда полностью освобождают штекер от пластикового уплотнителя, и припаивают провода непосредственно к штекеру.
Не перепутайте полярность проводов штекера. Место обрыва также находят мультиметром в режиме звуковой прозвонки или визуально. Найденное место обрыва провода обрезают с небольшим запасом по обе стороны. Очищают провод от верхней изоляции. Затем его обрезают, зачищают от изоляции, скручивают и паяют, предварительно одев на каждый провод тонкую термоусадочную трубку, а на общий провод более толстую трубку.
После пайки одевают тонкие трубки на провода и осаживают их, подогревая паяльником. В конце одевают более толстую трубку на место осаженных тонких трубок так, чтобы толстая трубка перекрывала их по длине. При пайке проводов соблюдайте полярность по их цвету. Новый провод со штекером для вашей марки телефона можно приобрести в специализированных магазинах. Тогда ремонт телефона сводится к простой замене неисправного провода.
Вид неисправных конденсаторов
Еще одна часто встречающаяся неисправность зарядного устройства для телефона — это нарушение контакта штырей сетевой вилки. Пружинящие контакты сетевой вилки часто отходят от контактных площадок на печатной плате. Для устранения подобной неисправности достаточно подогнуть эти контакты находящиеся внутри блока.
Вскрывают крышку блока. Хорошо, если имеются винты крепления крышки зарядного устройства, а если они спаяны. В этом случае нужно полотном ножовки по металлу с мелкими зубьями пропилить прорезь по всему периметру крышки. Устранив неисправность, крышку закрывают и закрепляют скотчем шириной 1 см.
Более сложные, но вполне доступные для электрика являются поломки устройства связанные с ремонтом элементов платы зарядного устройство для телефона. Прежде всего, вскрывают ЗУ и достают плату. Начинают ремонт с визуального осмотра элементов печатной платы и состояния ее дорожек.
Схема импульсного зарядного устройства для телефона
При осмотре элементов обращают внимание на вспучивание верхней части конденсаторов, потемнение и нарушение целостности резисторов. Потемнение резисторов и дорожек под ним говорит о превышении рабочей температуры
В этом случае проверяется сам резистор на сопротивление и прозваниваются диоды и транзисторы.
Цоколевка транзисторов и схему ЗУ для вашей марки телефона можно найти в сети интернета. Если визуально обнаружить неисправность не удалось, включают устройство и замеряют входное сетевое напряжение. Если напряжение сети присутствует и слышен слабый звук работы импульсного трансформатора, тогда замеряют выходное напряжение блока.
Как разобрать
телефон Sony Ericsson W595
Разбираем телефон Sony Ericsson W595 для смены матрицы.
Как сохранить кабель в целости?
За много лет владения техникой Apple я выработал нехитрый сценарий использования кабеля от iPhone и Mac и уже даже не помню, когда покупал дополнительный шнурок кроме того, что был в комплекте.
Совет первый. Старайтесь не тянуть за провод, когда отключаете iPhone от зарядки. Если регулярно так делать, то изоляция растягивается и рвется в основании. Отключайте кабель, держась за сам штекер.
Так делать не надо!
Второй совет. Не перегибайте кабель в основании. Часто замечаю, что пользователи сильно перегибают шнурок при использовании, особенно если розетка где-то далеко. Это очень критично для изоляции. Таким способом можно остаться без кабеля уже через месяц после его покупки.
Не перегибайте кабель
Третий совет. Не оставляйте провод под прямыми солнечными лучами. От этого изоляция быстрее деградируют и трескается, а сам шнурок от перегрева желтеет и теряет внешний вид.
Четвертый совет. Грязь и влага тоже негативно сказывается на материалах кабеля. Старайтесь держать его в чистоте, а не на полу в офисе, а также не протирайте провод растворителями, ацетоном, бензином либо чем-то агрессивным. Обычная тряпочка, смоченная в воде, подойдет для поддержания внешнего вида.
Пятый совет. Не запутываете и не завязывайте провод в узел, а также не перегибайте его ящиком стола, крышкой бардачка в машине или тому подобное. А для транспортировки сверните провод в кольцо — так он и меньше места займет, и останется точно целым.
Конечно можно натянуть на провод пружину, термоусадочную трубку, замотать изолентой или купить на Алиэкспресс что-то специальное, но тут я соглашусь дизайнерами Apple: выглядит это ужасно.
При соблюдении нехитрых 5 советов шанс того, что провод прослужит вам 2-3 года, приближается к 100%. Это не теория — я на самом деле не купил ни одного нового провода для iPhone за последние 5 лет точно.
Покупка модернизации
Теперь вы точно знаете, как починить кабель Айфона 5. Почему бы не предостеречь себя от последующих поломок? Продлить жизнь устройства вы сможете при помощи “модернизации” провода. Если подход “хэнд-мэйд”, в которым мы использовали пружину, вам не по душе, то никто не мешает вам найти в магазине или заказать через интернет специальные устройства, сохраняющие целостность кабелей.
Существуют специальные пластиковые “чехлы” для проводов, которые надеваются на те места проводки, которые больше всего страдают при эксплуатации. Другими словами — эти устройства помогут обезопасить шнур от поломок в местах его перегибов.

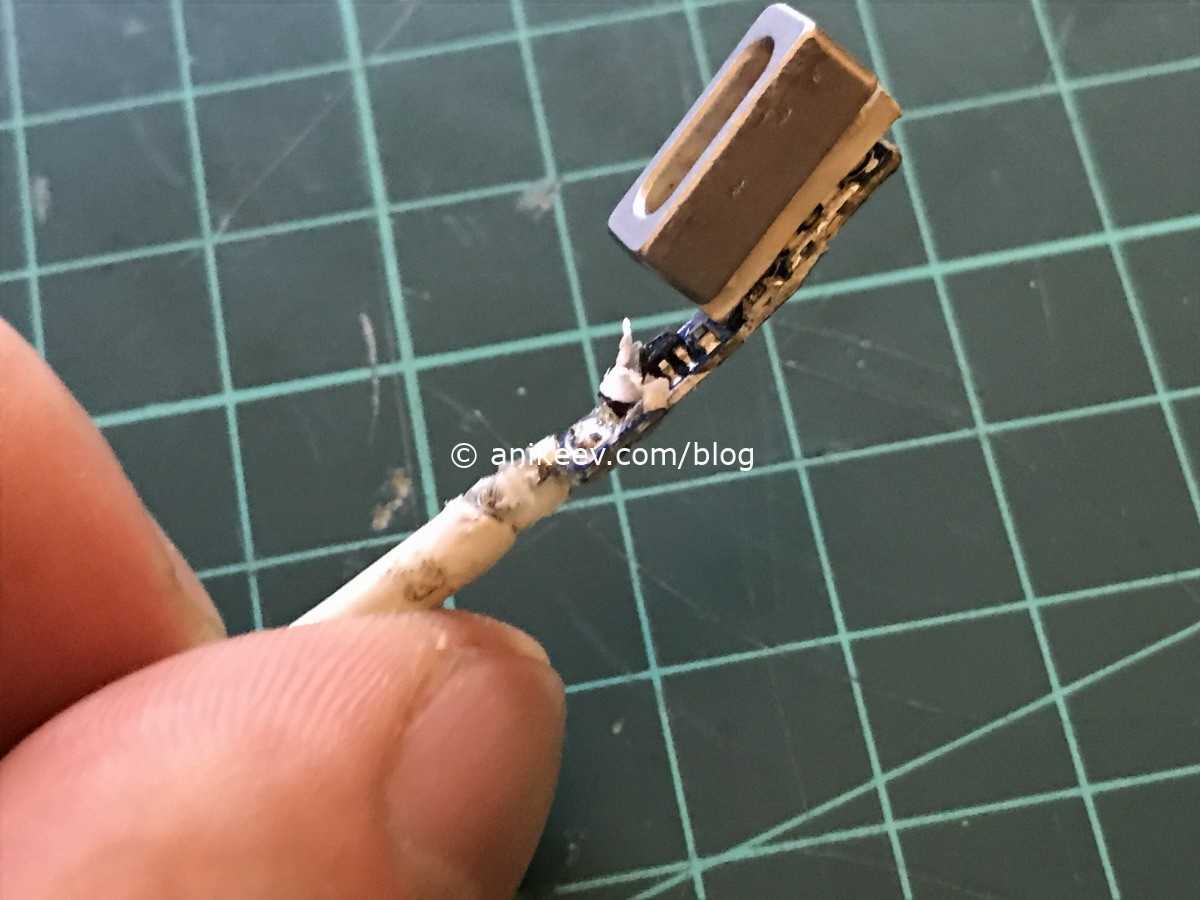

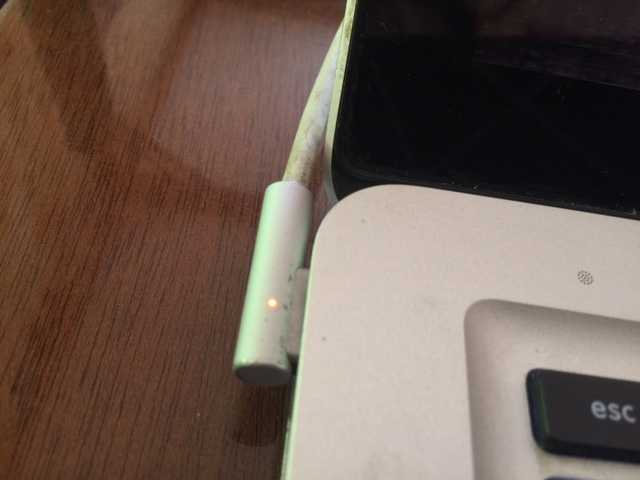

Как починить MagSafe
… Но наткнулся на инструкцию по разбору L-кабеля. Оказывается сделать это несложно. По шагам процедура выглядит так. Опишу чуть подробней.
Берём плоскогубцы и отвертку. Используя отвертку как рычаг, снимаем магнит, которым кабель цепляется к ноутбуку.
Поддеваем щипцами внутренний модуль и вытаскиваем его через дырку в оставшейся трубке наружу.
Берём паяльник для мелких работ. Я приобрел в ближайшем магазине за 320 рублей. Можно купить в крупных строительных магазинах от 170 рублей. Плюс олово с канифолью от 60 рублей.
Запоминаем с какой стороны крепится внутренняя жила, а с какой внешняя. Аккуратно отпаиваем провод от модуля. Далее отрезаем небольшой кусок кабеля, чтобы обе жилы у нас вышли одинакового размера (у меня разрыв не позволял спаять их вместе – пришлось отрезать).
Далее зачищаем внутреннюю жилу пару миллиметров и внешнюю 5-6 миллиметров. Припаиваем жилы с нужной стороны модуля. Делаем изоляцию.
В обратном порядке собираем L-блок.
Проверяем – всё работает.
В итоге мои затраты по ремонту составили 380 рублей (да и то, просто не было пяльника) и 20 минут времени.
Всем удачи! И поменьше некачественных проводов.
Почему опасно делать ремонт самому
Поломка разъема планшета может понадобиться в нескольких случаях:
- устройство не заряжается или не включается;
- зарядку нельзя подключить вследствие деформации разъема питания;
- сильно нагревается штекер блока питания;
- зарядка идет только в одном положении штекера.
Как ремонт, так и замена разъема питания – это достаточно кропотливая и мелкая работа, которая требует полной разборки планшета, определенных навыков и специальных инструментов. Только так можно исключить повреждение внутренних элементов, которые располагаются вблизи разъема.
Всегда стоит помнить, что даже маленькие нарушения работы могут спровоцировать серьезные проблемы функционирования устройства. Когда пропадает напряжение периодически и нужно шевелить штекер, чтобы установить контакт, – это говорит о нарушении работы. Если контакт слабый, то это спровоцирует большое выделение тепла, что грозит поломкой материнской платы и перегреванием определенных компонентов. Кроме того, могут наблюдаться внутренние замыкания, а это очень опасно, и допускать этого совершенно нельзя.
Поскольку ремонт имеет свои особенности и нюансы, которые могут быть неизвестны обычному пользователю, рекомендуется обращаться в специализированные сервисные центры. Именно там, трудятся мастера, которые не просто знают все о планшетах и их починке, но и имеют большой опыт в этом деле.
Полезные советы
Следуя подобным инструкциям, вы избавите себя от потребности в несвоевременной замене устройства и сможете его эксплуатировать еще не один год. Но если вы приобрели кабель, но его защитой заниматься не сильно хотите, можете последовать следующим советам:
- Не скручивайте провода и не складывайте их в несколько раз. Подобные действия приводят к быстрому износу в местах перегиба устройства.
- Попробуйте отыскать в интернете информацию по “подготовке” рабочего места. В сети можно найти много полезных видео, которые демонстрируют разнообразные док-станции, собранные собственноручно, да и в магазине док-станцию купить вам никто не запретит.
- Избегайте любых взаимодействий таких девайсов с водой и другими веществами, которые способны вывести кабель из строя.
Lightning-кабель сломался
Тут все очевидно. Если вы не любитель помахать паяльником, то спокойно идем покупать новый кабель. Единственное, что можно посоветовать в данной ситуации, на будущее подумать, как можно продлить жизнь Lightning-кабелю.
Для этого нам понадобится две пружинки от обычных шариковых ручек, немного терпения и аккуратности.
Суть данного метода заключается в том, что пружинка металлическая и она попросту не позволяет сгибаться проводу на столько сильно после чего провод со временем деформируется и выходит из строя. По мимо этого пружинка блестит и только украшает провод в отличии от изоленты.
Подробнее о данном методе вы сможете прочесть в этой статье (автор AlexST03).
Если вы не нашли ответа на свой вопрос или у вас что-то не получилось, а в комментаряих ниже нет подходящего решения, задайте вопрос через нашу форму помощи. Это быстро, просто, удобно и не требует регистрации. Ответы на свой и другие вопросы вы найдете в данном разделе.
Разборка планшета или ноутбука
Ремонт микро USB начинается с разбора планшета (или иного гаджета).
Для этого потребуется небольшой набор инструментов:
- отвертка;
- пинцет;
- скальпель (нож);
- низковольтный паяльник или термофен.
Вначале откручивают все винты, скрепляющие корпус (при их наличии)
Освобождают фиксаторы корпуса из пазов — для этого надо поддеть крышку скальпелем и осторожно наклонить лезвие к экрану
Обязательно надо позаботиться о безопасности смартфона. Для этого надевают антистатический браслет с заземлением. Используют только низковольтный пальник, который тоже должен быть заземлен (для этого можно припаять один конец провода к минусу (общий корпус), в другой к самому паяльнику). Еще лучше применять паяльную станцию – термофен. Отсоединяют провода от аккумулятора, иначе компоненты могут выйти из строя, если схему случайно замкнет. Откручивают винты, крепящие плату, переворачивают ее и осматривают.
Меры профилактики

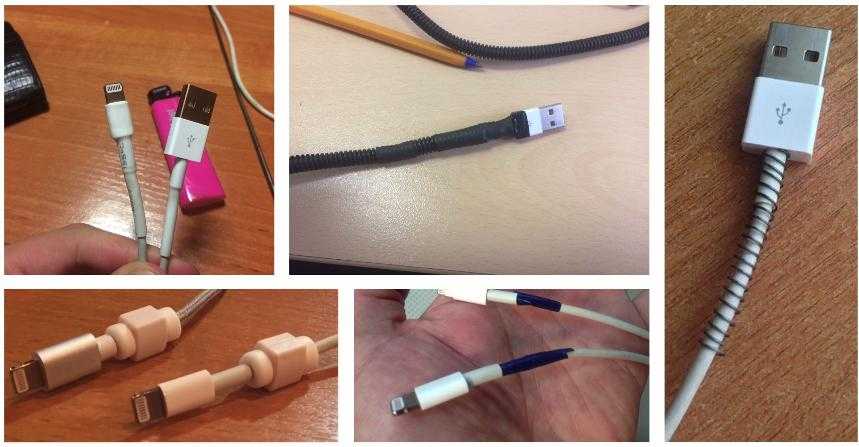

Чтобы не тратить время, нервы и деньги на ремонт провода от Айфона, лучше постараться предупредить поломку с помощью подручных средств. Так, можно воспользоваться простой пружинкой от шариковой ручки — она сыграет роль амортизатора против опасных деформаций кабеля.
Эту процедуру необходимо выполнять очень аккуратно
Возьмите пружинку и начните накручивать её на кабель так, чтобы тот оказался внутри. Затем закрепите её на утолщении около коннектора так, чтобы она не слетела.
После надевания пружинки её можно зафиксировать у основания кабеля с помощью прозрачного секундного клея
Выглядит подобное решение не совсем эстетично, однако вероятность сломать и порвать кабель падает в несколько раз.
Перечисленные способы — лучшее что можно сделать для починки кабеля от зарядки Айфона. Стоит помнить, что бережное использование проводов поможет отсрочить или совсем исключить их ремонт.
Источник
Что делать, если плохо паяются контакты
Если же во время пайки контактных выводов возникают проблемы (например, припой не убирается или появляются сплошные «сопли») то можно помогать феном. То есть, сверху подогреваем плату на 100 — 150 °C, чтобы плата прогрелась и припой легче убирался. А температура паяльника не должна быть выше 350 °C, иначе можно перегреть контактные выводы.
Восстановление контактов
Если контактные площадки были сорваны или перегреты во время процедуры замены, то можно их восстановиться при помощи тонких проволок. Для этого необходимо найти контрольные точки на плате или дорожки и к ним подпаять проволоку. В качестве проволоки можно использовать оплетку от коаксиального кабеля мобильного устройства или катушку со сломанного динамика
Важно подпаивать не слишком толстую проволоку, но и не слишком тонкую и чтобы она ни в ком случае не была как струна у гитары
После восстановления контактов лучше всего укрепить место пайки. Это можно сделать при помощи так называемого красного клея или по-простому — компаунд.
Ремонт
Есть четыре способа, как починить зарядку на Айфон 5S или других моделей, и мы рассмотрим каждый подробней.
Починка изолентой
Это способ, который помогает предотвратить серьезные повреждения. Он актуален, когда нарушение изоляции провода только начало себя проявлять.
- Берем плотную изоленту.
- Обматываем кабель в месте повреждения и на 2-3 сантиметра в обе стороны от него.
- Отрезаем лишнее.
Такой кабель будет выглядеть не эстетично, но прослужит еще долго.
Термоусадка
Этот способ предполагает использование термоусадочной трубки. Надежней предыдущего. Выполняется ремонт следующим образом.
- В хозяйственном магазине приобретите термоусадочную трубку. Это специальный материал, который сужается при нагреве.
- Отметим, что подбирать трубку нужно в соответствии с диаметром кабеля, а точней, коннектора, поскольку он также будет защищен.
- Надеваем трубку на кабель, при этом заходя на 5-7 миллиметров на сам разъем. Длину подбираем в зависимости от размера поврежденной области, если она небольшая, то достаточно 5 сантиметров трубки.
- Далее короткими подходами (по несколько секунд) нагревайте трубку зажигалкой или спичкой.
- Усадка происходит при температуре от 110 градусов. Процедуру нужно проводить до тех пор, пока материал плотно не сядет на кабель.
Важно не перегреть кабель, поскольку существует риск усугубить ситуацию
Пайка
Предыдущие способы эффективны только при повреждении изоляции, но не при внутренних разрывах кабеля. В случае их наличия придется прибегнуть к помощи паяльника. Ремонт проводится по инструкции.
- Зачистите провода. В частности, уберите немного внешней изоляции, а после очистите жилы от внутренней.
- На край каждого контакта нанесите по капле флюса. Далее соедините по цветам провода и прихватите соединения паяльником по очереди.
- Каждый контакт отдельно нужно обернуть изолентой, чтобы не произошло замыкание.
- Всю конструкцию покройте изолентой или же наденьте термоусадочную трубку.
Такой вариант починки возможен, если кабель зарядки порвался на достаточном расстоянии от коннектора. В противном случае припаять его к проводам не удастся. Для ремонта нужно вскрывать штекер и прикреплять провода непосредственно на плату. Рассмотрим подробней инструкцию.
- Сначала нужно разобрать кабель. Для этого разрезаем корпус и аккуратно демонтируем коннектор. Пластик выкидывать не нужно.
- Удаляем все металлические части и снимаем силикон с поверхности устройства.
- Под ним находится небольшая микросхема, с которой аккуратно снимаем клей.
- Теперь нужно залудить контакты с помощью припоя.
- После этого проводится распиновка (припайка контактов).
- Далее нужно проверить работоспособность кабеля и собрать его.
Не нужно заниматься этим самостоятельно, если не уверены в своих силах. Вы можете только усугубить положение.
Ремонт за счет другого USB
Одна из возможных причин поломки – выход из строя коннектора, в таком случае приведённые ранее способы не помогут. Здесь возможен только ремонт с использованием другого кабеля. Отметим, что брать лучше провод, который неисправен, но вы уверены, что коннектор работает.
Сам процесс подразумевает припайку нового коннектора к другому кабелю. Выполняется это по инструкции, которая приведена для обычной пайки в предыдущем пункте.
