Диагностический адаптер elm327: что это такое и как использовать автосканер elm327

Обзор сканера ELM 327 и его подключение

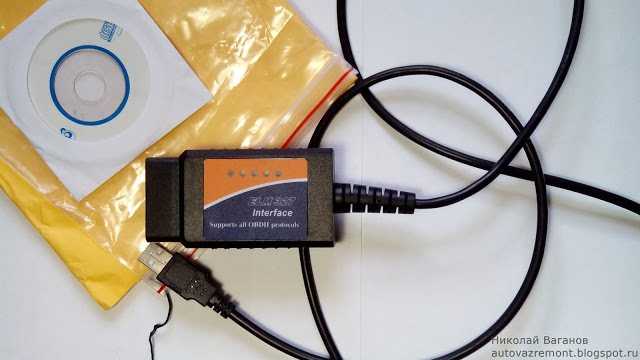

В общем, заказал девайс у одного из продавцов примерно за 500 рублей (что-то около 8$) с бесплатной доставкой. Посылка шла две недели. В ней прибыл сам автосканер с драйверами и программами.

Теперь о том, как подключить устройство к автомобилю. Здесь всё довольно просто. Подключаете 16-контактный разъём сканера к «маме» на автомобиле. Он сделан в виде трапеции с ключом. Поэтому неправильно не подключите, если только забивать молотком его не будете. После подключения крайний правый (на фото нижний) светодиод загорается красным цветом.

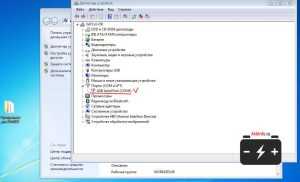

На ноутбуке заходите в Диспетчер устройств. Практически наверняка там будет такая картина.

А затем в качестве места поиска укажите папку «ELM327 software\windows vista usb drive» на прилагаемом к сканеру компакт-диске (мне продавец дополнительно скинул ссылки на скачивание всего софта). На диске также есть папка «Mac OS Drivers». Там, скорее всего, драйвера для владельцев ноутбуков от Apple.

Установка длится несколько секунд и в подразделе «Порты COM и LPT» Диспетчера задач появляется USB Serial Port (COM3).

OBD2 автосканер для автомобиля ВАЗ — cписок контролируемых параметров

1. Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
2. Отображение значений измеряемых параметров по факту;
3. Управление и контроль исполнительных механизмов;
4. Вывод графической информации со значениями во время после проверки (графики и таблицы);
5. Использование специализированных возможностей ЭБУ (в зависимости от производителя);
6. Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
7. Нормативные (заявленные) данные по контролируемым параметрам;
8. Проведение измерений напряжения;
9. Проведение измерений сопротивления;
10. Проведение измерений силы тока;
11. Использование осциллографа для регистрации значений, полученных при тестировании.
12. Определение около 3000 кодов ошибок;
13. Обороты двигателя — холостой ход, рабочий код;
14. ТОЖ;
15. Расход топлива;
16. Температура воздуха на впуске и скорость потока воздуха;
17. Абсолютное положение заслонки дросселя;
18. Кислородный датчик;
19. Показатели топливной системы и давления;
20. Считывание других данных и неисправностей.

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка техсостояния и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.

1. Torque (версии Lite и Pro)

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

• Диагностика ошибок Check-Engine;
• Отображение параметров в реальном времени на виртуальной приборной панели;
• Диагностика датчиков кислорода;
• Предупреждение о критических значениях параметров;
• Ведение логов с широким выбором параметров;
• Приблизительный расчет стоимости поездок, расхода бензина;
• Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
• Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

2. OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

• Чтение ошибок и их расшифровка (DTC память);
• Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
• Чтение параметров в режиме реального времени:
  • Обороты двигателя;
  • Нагрузка двигателя;
  • Температура охлаждающей жидкости;
  • Состояние топливной системы;
  • Скорость движения автомобиля;
  • Долгосрочный расход топлива;
  • Абсолютное давление воздуха;
  • Опережение зажигания;
  • Температура всасываемого воздуха;
  • Массовый расход воздуха;
  • Положение дроссельной заслонки;
  • Лямбда-зонд (коррекция режима двигателя);
  • Давление топлива;
  • И другое – зависит от конкретного автомобиля.
• Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

3. OpenDiag Mobile

OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.

Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:

ВАЗ:

• BOSCH M1.5.4 R83
• BOSCH M1.5.4 E2
• BOSCH MP7.0 E3
• BOSCH MP7.0 E2
• BOSCH M7.9.7 E3/E4
• BOSCH M7.9.7 E2
• BOSCH ME17.9.7
• Январь-5 R83
• Январь-5 E2
• Январь 7.2 E2
• Ителма VS5.1 E2
• Ителма VS5.1 R83
• Ителма/Автэл M73 E3
• Ителма M74
• Ителма M74K (Классика)
• Ителма M74CAN
• Ителма M74CAN MAP
• Ителма M75

ГАЗ / УАЗ:

• Микас VS8 E2
• Микас 11 E2

ЗАЗ:

• Микас 10.3/11.3
• Микас 7.6

Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

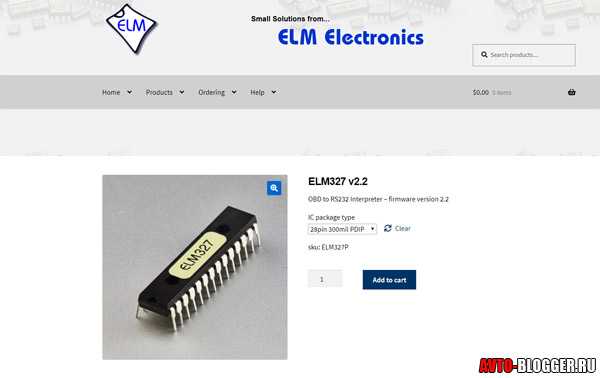

Что такое ELM327?

Такое название пошло от оригинального микроконтроллера, который был разработан именитой фирмой «Elmelectronics», устанавливался в фирменные диагностические решения.

Простыми словами это название «микросхемы» (да – да она называется ELM327), устанавливалась в диагностические сканеры или адаптеры (кому как хочется их называть) которые вы устанавливаете в разъем OBD2 чтобы считать информацию или ошибки из вашего ЭБУ автомобиля. Стоимость таких сканеров ОЧЕНЬ немалая, один только микроконтроллер ELM стоит около 20 – 30$, а само устройство может доходить до 15000 рублей (если взять версию с дисплеем).

KWP

KWP — профессиональная утилита для диагностики автомобилей ГАЗ и ВАЗ. В приложении можно построить графики работы машины, есть возможность выбора блоков и COM-портов, а также функция управления форсунками, вентиляторами и катушкой.

В разделе «Параметры» можно посмотреть состояние основных параметров работы автомобиля. Все доступные параметры для диагностики отображаются в формате списка.

В разделе «Коды» можно посмотреть все коды ошибок в работе двигателя, которые обнаружила утилита KWP. При необходимости можно выполнить функцию сброса всех кодов ошибок.

«График» — здесь приложение строит графики работы оборудования автомобиля. Полученный график можно сохранить в отдельном файле или распечатать с помощью принтера.

Преимущества программы KWP:

• инструмент для построения графиков;
• возможность управления основными механизмами автомобиля;
• выбор COM-портов и блока;
• демонстрация всех найденных кодов ошибок двигателя.

Недостатки:

• нет функции для настройки отображения графиков;
• нельзя определить дополнительное оборудование в автоматическом режиме;
• маленькая библиотека доступных блоков.

Утилиту KWP можно загрузить бесплатно. Интерфейс приложения переведен на русский язык.

Сканер ELM327 для ВАЗ-2107i. Обзор

Для владельцев инжекторных автомобилей АвтоВАЗа часто возникает необходимость в диагностике — ни с того, ни с сего может загореться лампа «Check engin» или появятся проблемы в работе двигателя.

Ездить в сервис по малейшему поводу выйдет очень накладно, поэтому целесообразнее приобрести простенький китайский автосканер для самостоятельной диагностики.

Для себя, почитав отзывы на Алиэкспрессе, выбрал USB-вариант адаптера ELM327 версия 1.5 с чипом FTDI FT232RL.

• Заявленные технические характеристики:
• Предназначен практически для всех легковых автомобилей с 1996 года выпуска по настоящее время: Acura, Alfa Romeo, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, Honda, Hyundai, Infiniti, Jeep, Kia, Land Rover, Lexus, Mazda, Mercedes Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Renault, Saab, Ssang Yong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, и других марок после доработки.
• Поддерживает следующие протоколы OBDII:ISO15765-4 (CAN)
• ISO14230-4 (KWP2000)
• ISO9141-2
• J1850 VPW
• J1850 PWMИсходящий протокол: RS232
• Скорость передачи данных: 9600; 38400
• Рабочее напряжение: 12V
• Встроенная защита от перегрузки и перепадов напряжения.

Номинальная сила тока: 45 mAРазмеры 2.5*8.8*4.6 см В комплект входит сам адаптер и диск с драйверами и программами.

Данные на стикере совпадают с заявленными характеристиками, собрано все очень качественно, не скрипит, пластик жесткий, кабель мягкий длиной около 1 м.

При подключении к ноутбуку драйвера загрузились автоматически из интернета, так что диск не понадобился. С интернета же скачиваем и устанавливаем любую бесплатную программу для диагностики, например, OpenDiagFree 1.4, выпущенную специально под автомобили ВАЗ.

Подключаем адаптер в диагностический разъем — в «классике» он находится под бардачком, а шнур к ноутбуку — загорается светодиод.

Не забываем включить зажигание на автомобиле, чтобы поступило питание на контроллер ЭБУ.

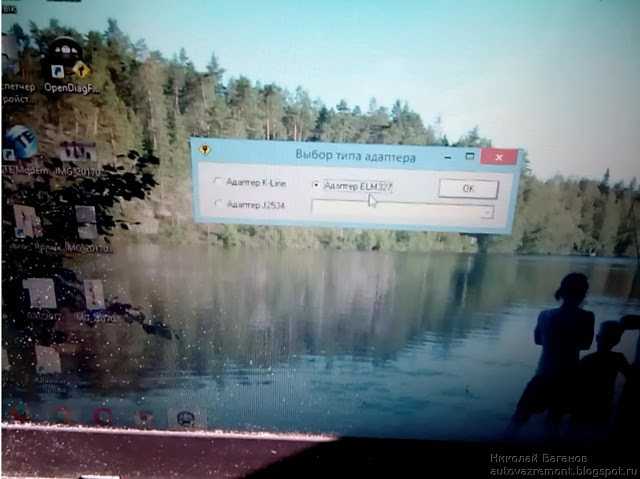

Открываем программу и видим окошко с выбором типа адаптера.

Выбираем «Адаптер ELM327» и нажимаем «ОК». Открывается заглавное окно программы. Ставим галочку «Определить доп.оборудование» и нажимаем вкладку «Определение комплектации».

Запустится первичное считывание данных с ЭБУ, светодиоды на адаптере начнут подмигивать — значит соединение настроилось.

Как мы видим, после сканирования конфигурации, программа определила марку автомобиля Lada 1.6 литра, 8-клапанная; блок управления двигателем Январь 7.2 EURO2 от АВТЭЛ, его заводской номер и версию прошивки. Дополнительного оборудования не обнаружено, да и на ВАЗ-2107 его, как такового, и нет.

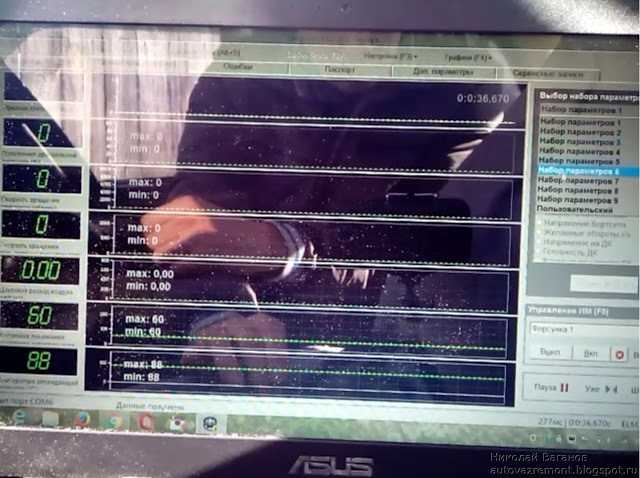

Теперь перейдем по стрелочке «Переход к диагностике блока». Выйдет основное рабочее окно с параметрами и графиками, отображающимися в реальном времени.

Кроме пары показаний везде стоит по нулям, так как двигатель пока заглушен.

В нижнем левом углу мы видим показания температуры двигателя 88 °C — еще не остыл. Теперь зайдем во вкладку «Ошибки», там видим только одну: «Ошибка 1602 — пропадание напряжения борт.сети в контроллере». Обычно появляется при снятии клемм с АКБ при включенном зажигании.

Нажимаем на «Сброс ошибок» и заводим двигатель — программа начнет выдавать показания работы датчиков.

Обороты на холостом ходу 800-860, немного «плавают». Повысим обороты, нажав педаль акселератора.

Как мы видим, показания изменяются, кривые графиков отображаются. Также, можно пройтись и по другим вкладкам.

Ошибок больше не появилось, сканер работает отлично.

Заказывал здесь.

Как заказать.

UPD. Иногда сканер не может соединится с портом ЭБУ, возможно срабатывает иммобилайзер или сигналка, попробуйте включить-выключить зажигание и сигнализацию, и повторить соединение.

UPD2. Обзор bluetooth-версии адаптер ELM327.

Подписывайтесь на блог! Удачи на дорогах!

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

elm327 не подключается к эбу

В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.1 либо версией 1.5 переделанной из версии 2.1. В данных адаптерах применен другой блютуз модуль который поддерживает работу только с двумя протоколами из 6. Именно поэтому чаще всего Вы получаете соединение со смартфоном адаптера, а при попытке соединения с ЭБУ автомобиля, адаптер пишет, что эбу не отвечает. Вот небольшое видео по наглядному сравнению версия адаптеров.

Если же у Вас адаптер elm327 с честной версией 1.5 где присутствуют все 6 протоколов из 6, Вам могут помочь строки инициализации которые помогают прибору подстороиться под команды ЭБУ Вашего автомобиля.

Строки инициализации к программам Torque и HobDrive для автомобилей использующих нестандартные протоколы соединения.В настоящее время широкую популярность приобрели различные диагностические адаптеры призванные встать на помощь автомобилисту в диагностике собственного автомобиля. Наибольшую популярность имеют адаптеры серии elm327 которые поддерживают работу с большинством иномарок после 1996 года, а так же автомобилями отечественного производства. Однако на практике владельцы отдельных марок авто испытывают трудности в подключении своего автомобиля к диагностической программе которая отказывается связываться с электронным блоком управления автомобиля. Наиболее распространенной на данный момент является программа Torque, так к примеру при подключении данной программы автомобилей японского рынка выпущенных для внутреннего использования и не имеющих полноценной поддержки OBD2 стандарта пользователь сталкивается с тем, что программа не может соединиться с ЭБУ. В подобных случаях когда Ваш автомобиль имеет специфический блок работать с которым та или иная программа отказывается, Вам может придти на помощь ручная прописка строки инициализации для программы.

Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации: — Toyota JDM Nadia/Harrier ATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00 — Toyota JDM 10400baud ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00 — Toyota JDM CAN mode21 ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00 — Toyota GT86 ATSP6 nATAL nATSH7E0 — Toyota JDM ISO9141 ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00 — Toyota JDM Common ATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00 — Toyota Celica ZZT230 ATIB 96 n ATIIA 13 n ATSH8113F1 n ATSP A4 n ATSW00 — Toyota Vitz 01.2002 ATSH8213F1 n ATIB96 n ATIIA13 — Fiat Pre-OBD ATSH 8110F1 — Nissan Custom ATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00 — Mitsubishi MUT ATSP0 nATAL nATIB10n — Tiggo Delphi MT20U ATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00 — Delphi MR240 ATSP5 nATAL nATSH8111F1 nATWM8111F13E — Siemens ACR167 KWP ATSP5 nATAL nATSH8111F1 n81n — Sirius D42 ATSP5 nATAL nATIB10 nATSH8211f1 nATST32 nATSW00 nATFI — ВАЗ Январь ATSP5 nATAL nATIB10 nATSH8110F1 nATST32 nATSW00 — ВАЗ Bosch MP7 ATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00 nATFI — ВАЗ Bosch 7.9.7 ATFI nATALn — УАЗ ME17.9.7 ATSP5 nATAL nATSH8110F1 nATFI — Opel KWP2000 ATSP5 nATAL — Japan Domestic Market Nissan ATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00 — Japan Domestic Market Nadia / Harrier ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nA TSW00 — Январь 5.1.1 ATSP5 nATIB10 nATSH8110F1 nATST10 nATSW00 — Январь 7.2 Евро 2 atal natsp5 natib10 natsh8110f1 natst32 natsw00 natfi — ВАЗ Ителма/Автэл М73 Е3 ATSP5 nATAL nATSH8110F1 nATSW00 — УАЗ Патриот Bosch m17.9.7 ATZ nATSP5 nATIB10 nATSH8110F1 nATSW00 — SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando) atsp5 natib10 natsh8101f3 natst32 natsw00 — BYD F3 ATSP5 nATSH8111F1 nATSW00 — Тойота Passo KGC1 (1KR-FE) atsp5 natsh8110f0 natfi — Тойота Сиента по ABS atsp4 natal natib96 natiia29 natsh8129f1 natst32 natsw00 — ABS Lifan солано (wanxiang) ATSP5 nATSH8128F1 nATWM8028F1021080 nATFI — OPEL Simtec 56.5 ATSP5 /nATSH8111F1 /nATSW00 — GREATWALL Delphi MT20U2_EOBD atal natib10 natsp5 natsh8111f1 natst10 natsw00

Elm 327 не подключается к эбу (электронным блоком управления): что делать?

Если адаптер elm327 не подключается к ЭБУ ваз 2114, то возможно, что Вы приобрели версию 2.1 либо версию 1.5, которая переделана из 2.1. Дело в том, что в таких устройствах используется другой вариант блютуз-модуля, поддерживающий работу лишь 2-х протоколов из имеющихся 6-ти. В этом случае адаптер соединяется со смартфоном/планшетом, но, при попытке соединения с ЭБУ авто, появляется надпись, что ЭБУ не отвечает.

Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации.

Следует отметить, что подобные ситуации возникают довольно редко. Как правило, качественный автосканер, приобретенный у добропорядочного продавца, не преподносит обладателю никаких неприятных сюрпризов. Главное, чтобы в процессе покупки/заказа устройства была учтена марка машины, год ее выпуска и пр. Целесообразно уточнить у продавца, насколько хорошо адаптируется и работает elm327 на ваз 2114.

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

• Сразу же после подключения Carista автоматически запускает поиск ошибок.
• После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

• скорость
• температуру
• давление
• -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

• ошибки двигателя;
• ошибки электроники;
• ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

• Определять и отслеживать расход топлива;
• Предоставлять информацию о нагрузках;
• Выводить данные по количеству оборотов;
• Локально диагностировать топливную систему;
• Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

• графики с ошибками двигателя;
• графики с ошибками электросистемы;
• графики с ошибками прочих систем.
• удобные таблицы для обработки.

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

• скорость;
• температуру двигателя;
• давление в двигателе.

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

• разгона;
• разогрева;
• подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

ELM327 автосканеры для диагностики авто

Современное транспортное средство сильно отличается от предшественников, для ремонта которых требовалось просто залезть под капот. Для диагностики автомобиля чаще применяют специализированное оборудование – сканеры, мульти-тестеры, одометры, мотортестеры и т.д. Главная причина — автомобильные компоненты и узлы оснащаются электроникой, датчиками, микросхемами, чипами, блоками управления.

Для автодиагностики и контроля состояния всей электроники, применяют специальный автомобильный сканер, посредством которого можно следить за состоянием электронных компонентов комплексно, в том числе проверять на ошибки.

Один из популярных приборов для автодиагностики среди автомобилистов на данный момент является автосканер Elm327 Bluetooth. Это портативное устройство, которое будет полезно в бардачке каждого автолюбителя. Главная задача прибора — распознавание ошибок в работе авто и их исправление (удаление), а так же считывание показателей с датчиков и ЭБУ.

Адаптер ЕLM327 Bluetooth сопрягается вашим автомобилем через интерфейс (разъем) OBD-II, который в свою очередь с помощью специализированных протоколов связи, считывает данные с бортового компьютера авто (ЭБУ) и передает их в расшифрованном виде на внешнее устройство — смартфон или ноутбук. Затем программное обеспечение, установленное на устройство, преобразует полученные значения в числовые данные и предоставляет их на дисплее в виде графиков, таблиц, численных значений с единицами измерения.

Так же данный адаптер в совокупности с программным обеспечением позволяет наблюдать в режиме реального времени за состоянием датчиков и ЭБУ транспортного средства.

HobDrive

Программный комплекс HobDrive взаимодействует с авто с помощью OBD-II и GPS адаптеров и реализует гибкий, функциональный бортовой компьютер на базе мобильных устройств. По удобству и возможностям комплекс превосходит классические бортовые компьютеры. Полностью интегрируется в существующую мультимедийную систему, обладает уникальными функциями по анализу и сбору статистических данных.

Полностью оценить возможности данной программы можно только в платной версии, которая позволяет проводить диагностику одного автомобиля. Из преимуществ – поддержка русских авто и постоянное обновление списка их ЭБУ.

CVTz50

Программа CVTz50 позволяет считывать и сбрасывать ошибки вариатора и двигателя, обнулять счетчики износа масла вариатора, настраивать уровень торможения двигателем, корректировать обороты холостого хода и угол опережения зажигания, проводить мониторинг параметров работы вариатора, включая старение масла, ошибки, давление, температуру, передаточные отношения. Программа отображает помесячную статистику температурного режима вариатора, оценивает уровень давления при определенных обстоятельствах, фиксирует случаи неудавшихся попыток переключения передач, а также подсчитывает пробег автомобиля, расход топлива и динамику старения жидкости вариатора. Программа предназначена для автомобилей «Ниссан».

Параметры диагностики для инжекторных двигателей ВАЗ

На что обратить внимание:

1. На заглушенном двигателе— датчики температуры (корректность данных); — дроссельная заслонка (наличие износа дроссельного механизма; предельный износ — не более 2%); — датчик кислорода (АЦП ДМРВ); наличие износа канала; предельный износ — не более 1, 035 В;
2. На работающем, прогретом до нормы двигателе (холостой ход)Проверяются следующие параметры (величина в каждом конкретном случае зависит от модели двигателя и ЭБУ): — обороты в минуту; — расход воздуха для 8 клапанного двигателя; — расход воздуха для 16 клапанного двигателя; — время впрыска; при необходимости — коррекция впрыска; — коэффициент коррекции (%); — мультипликативная составляющая коррекции; — аддитивная составляющая коррекции; — цикловой расход воздуха (мг/такт) для 8 клапанного двигателя и для 16 клапанного двигателя.
3. Скриншоты диагностики двигателя на мониторе (зависимость от модели ЭБУ на примере ВАЗ 2107) — ЭБУ «Январь 5»
   — ЭБУ М73

HobDrive

Программный комплекс HobDrive взаимодействует с авто с помощью OBD-II и GPS адаптеров и реализует гибкий, функциональный бортовой компьютер на базе мобильных устройств. По удобству и возможностям комплекс превосходит классические бортовые компьютеры. Полностью интегрируется в существующую мультимедийную систему, обладает уникальными функциями по анализу и сбору статистических данных.

Полностью оценить возможности данной программы можно только в платной версии, которая позволяет проводить диагностику одного автомобиля. Из преимуществ – поддержка русских авто и постоянное обновление списка их ЭБУ.

Настройка и подключение ELM327 Wi-Fi

В этой статье более подробно разберем практическое применение адаптера при подключении его через Вай Фай, а так же рассмотрим популярные программы и приложения для работы с устройством.

3 важных первых шага при подключении:

1
Находим OBD2 разъем на вашем автомобиле.

2
Аккуратно подключаем адаптер к разъему (в этот момент зажигание должно выть выключено).

3
Заводим машину.

Инструкция: ELM327 Вай Фай для подключение к Android

Инструкция подойдет для подключения и настройки к ОС Android 6.0, 7.0 и более ранних версий.

1. Возьмите смартфон и зайдите в настройки W-IFI «WLAN».
2. Необходимо включить WIFI (WLAN).
3. Далее в списке ищем сеть WiFi_OBDII (иди другое название, но в нем должно содержаться «OBD2»)
4. Теперь заходим в контекстное меню, удерживая палец на названии сети.
5. Устанавливаем напротив «Дополнительно» галочку (Название зависит от версии ANDROID).
6. Внимательно перепроверяем, и если потребуется, перезаписываем параметры WI-FI соединения:

Настройки

IP адрес: 192.168.0.15 Шлюз: 192.168.0.10Маска подсети: 255.255.255.0Порт: 35000

Внимание:

Представленные параметры – это стандартные для ELM адаптеров, обычно они указаны в инструкции.

Сканер ELM327 для ВАЗ-2107i. Обзор

Для владельцев инжекторных автомобилей АвтоВАЗа часто возникает необходимость в диагностике — ни с того, ни с сего может загореться лампа «Check engin» или появятся проблемы в работе двигателя.

Ездить в сервис по малейшему поводу выйдет очень накладно, поэтому целесообразнее приобрести простенький китайский автосканер для самостоятельной диагностики.

Для себя, почитав отзывы на Алиэкспрессе, выбрал USB-вариант адаптера ELM327 версия 1.5 с чипом FTDI FT232RL.

• Заявленные технические характеристики:
• Предназначен практически для всех легковых автомобилей с 1996 года выпуска по настоящее время: Acura, Alfa Romeo, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, Honda, Hyundai, Infiniti, Jeep, Kia, Land Rover, Lexus, Mazda, Mercedes Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Renault, Saab, Ssang Yong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, и других марок после доработки.
• Поддерживает следующие протоколы OBDII:ISO15765-4 (CAN)
• ISO14230-4 (KWP2000)
• ISO9141-2
• J1850 VPW
• J1850 PWMИсходящий протокол: RS232
• Скорость передачи данных: 9600; 38400
• Рабочее напряжение: 12V
• Встроенная защита от перегрузки и перепадов напряжения.

Номинальная сила тока: 45 mAРазмеры 2.5*8.8*4.6 см В комплект входит сам адаптер и диск с драйверами и программами.

Данные на стикере совпадают с заявленными характеристиками, собрано все очень качественно, не скрипит, пластик жесткий, кабель мягкий длиной около 1 м.

При подключении к ноутбуку драйвера загрузились автоматически из интернета, так что диск не понадобился. С интернета же скачиваем и устанавливаем любую бесплатную программу для диагностики, например, OpenDiagFree 1.4, выпущенную специально под автомобили ВАЗ.

Подключаем адаптер в диагностический разъем — в «классике» он находится под бардачком, а шнур к ноутбуку — загорается светодиод.

Не забываем включить зажигание на автомобиле, чтобы поступило питание на контроллер ЭБУ.

Открываем программу и видим окошко с выбором типа адаптера.

Выбираем «Адаптер ELM327» и нажимаем «ОК». Открывается заглавное окно программы. Ставим галочку «Определить доп.оборудование» и нажимаем вкладку «Определение комплектации».

Запустится первичное считывание данных с ЭБУ, светодиоды на адаптере начнут подмигивать — значит соединение настроилось.

Как мы видим, после сканирования конфигурации, программа определила марку автомобиля Lada 1.6 литра, 8-клапанная; блок управления двигателем Январь 7.2 EURO2 от АВТЭЛ, его заводской номер и версию прошивки. Дополнительного оборудования не обнаружено, да и на ВАЗ-2107 его, как такового, и нет.

Теперь перейдем по стрелочке «Переход к диагностике блока». Выйдет основное рабочее окно с параметрами и графиками, отображающимися в реальном времени.

Кроме пары показаний везде стоит по нулям, так как двигатель пока заглушен.

В нижнем левом углу мы видим показания температуры двигателя 88 °C — еще не остыл. Теперь зайдем во вкладку «Ошибки», там видим только одну: «Ошибка 1602 — пропадание напряжения борт.сети в контроллере». Обычно появляется при снятии клемм с АКБ при включенном зажигании.

Нажимаем на «Сброс ошибок» и заводим двигатель — программа начнет выдавать показания работы датчиков.

Обороты на холостом ходу 800-860, немного «плавают». Повысим обороты, нажав педаль акселератора.

Как мы видим, показания изменяются, кривые графиков отображаются. Также, можно пройтись и по другим вкладкам.

Ошибок больше не появилось, сканер работает отлично.

Заказывал здесь.

Как заказать.

UPD. Иногда сканер не может соединится с портом ЭБУ, возможно срабатывает иммобилайзер или сигналка, попробуйте включить-выключить зажигание и сигнализацию, и повторить соединение.

UPD2. Обзор bluetooth-версии адаптер ELM327.

Подписывайтесь на блог! Удачи на дорогах!

Где находится диагностический разъём

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108\, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем возле рычага переключения передач, он тоже скрывается под специальной крышечкой;
• на Лада Приора ищите сразу за бардачком, на стенке.

Оценка применимости: визуальный осмотр и изучение документов

Если вы сомневаетесь, подходит ли диагностическое устройство для вашего авто:

изучите техническую документацию, где может быть указание на поддержание стандарта; поищите на авто идентификационную табличку «OBDII compliant»; воспользуйтесь программой Mitchell OnDemand; воспользуйтесь дилерской базой по конкретной модели; осмотрите диагностический разъем.

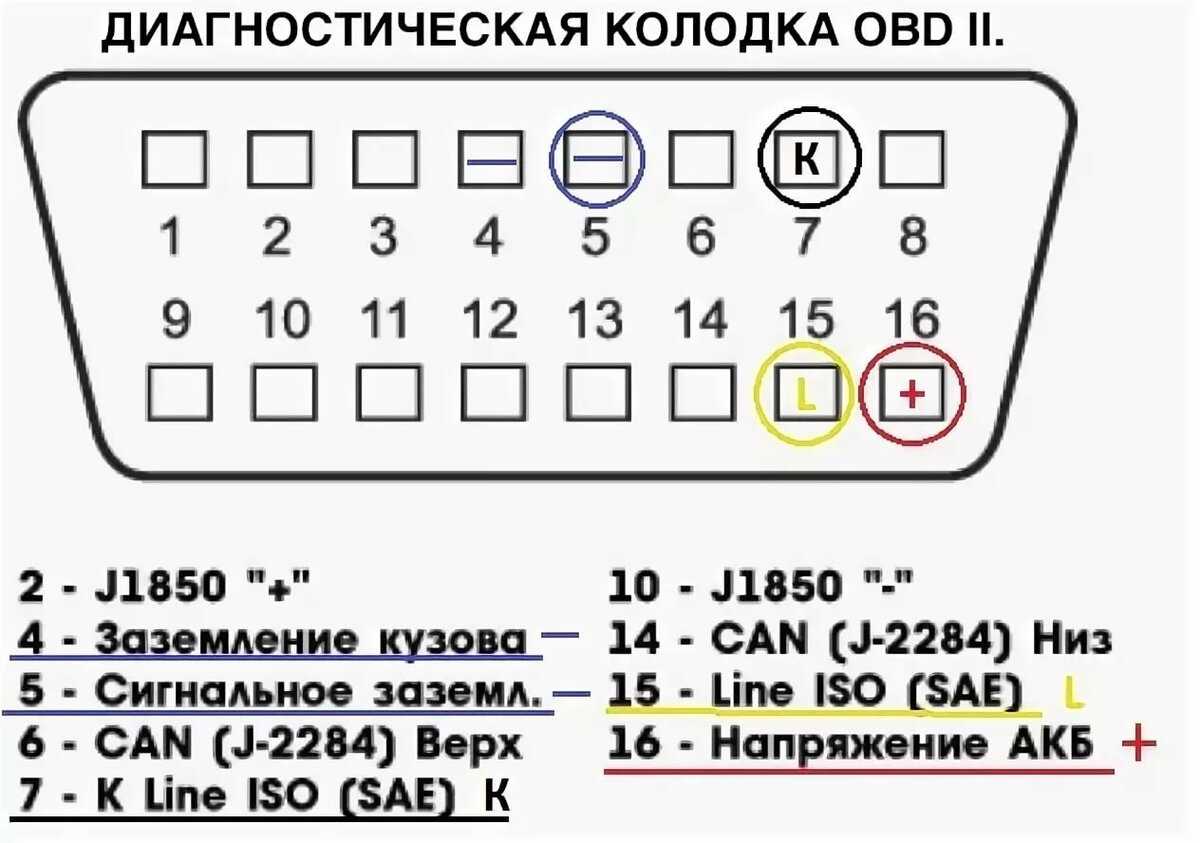

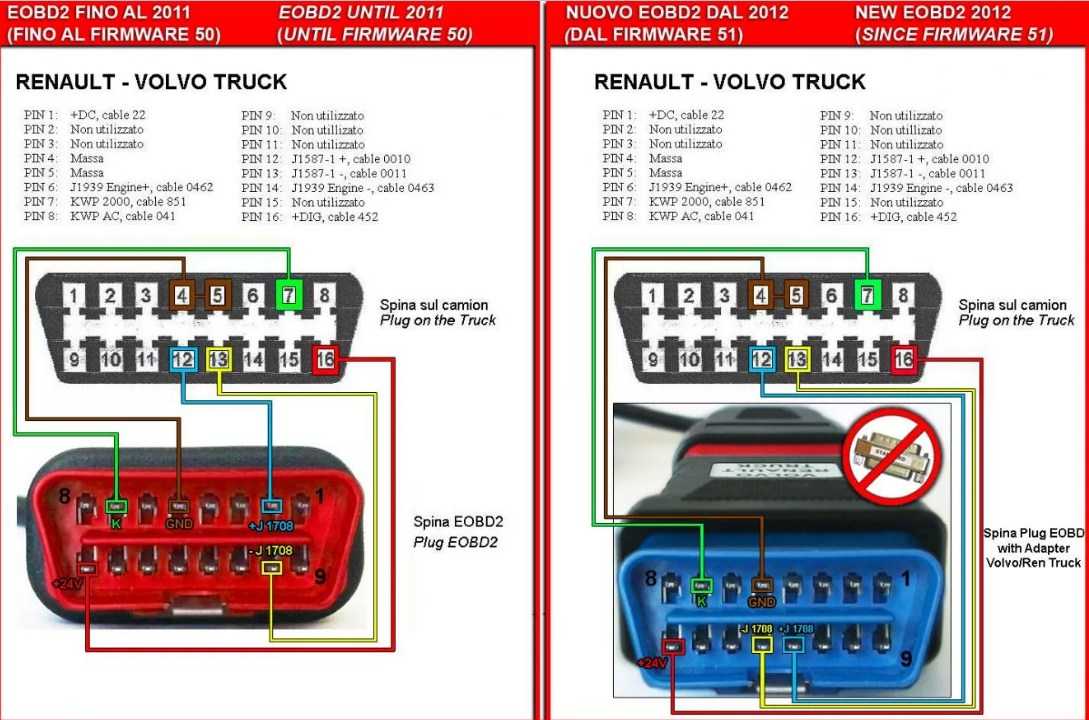

DLC Pin 16 имеет трапециевидную форму и обычно располагается под приборной панелью (с ближней к водителю о стороны). Он может быть на виду или прикрыт крышкой. Его наличие почти на 100% подтверждает возможность подключения сканера ELM327 OBD2 и использование всех его функций.

Заключение

Что можно сказать?

Что касается совместимости, то здесь могу сказать только за ВАЗ-21074i, поскольку сканер тестировал только на этой модели. Тут главное перед покупкой убедиться, что у вас на автомобиле установлен 16-контактный трапециевидный разъём стандарта OBD2, а не 12-контактный OBD1. Возможные проблемы с софтом для диагностики решаемы. Адаптер OBD2 поддерживает различные протоколы (ISO 15765-4, ISO 9141-2, ISO 14230-4, J1850 PWM), по которым работают контроллеры различных моделей автомобилей практически всех мировых производителей.

Мне вполне хватило бесплатного приложения OpenDiagFree 1.4. С его помощью можно проверить основные показатели, установить ошибки и сбросить их после устранения проблем. Этих возможностей вполне хватит большинству автовладельцев, а за более серьёзными работами (перепрошивка, изменение параметров работы двигателя) всё равно придётся обращаться к специалистам. Автосканер имеет ELM327 имеет отличное соотношение цены и качества и может быть рекомендован к покупке.
