Усилитель для микрофона готовая схема

Но меня все подмывал тот факт, что практически все ОУ которые есть у меня в наличии – сдвоенные, а я не люблю, когда половина операционника висит в воздухе. Как-то это не кошерно…

Поэтому недолго думая я перешел к своей любимой схеме — схеме усилителя для наушников. Она по сути такой же неинвертирующий усилитель, однако дополненная хитро включенным повторителем.

Причина перехода не только в желании задействовать оба операционных усилителя в корпусе микросхемы.

• Во-первых мне давно хотелось попробовать эту схему при однополярном питании.
• Во-вторых эта схема способна выдавать вдвое больший ток, при том же выходном напряжении. Это гарантирует отсутствие просадок и искажений сигнала на пути от предусилителя до записывающего устройства. Кабель то может быть и 5 и 10 метров.

Поэтому оставалось просто добавить в нее входную цепь с микрофоном и изменить номиналы конденсаторов под нашу задачу. Вот так в итоге выглядит конечная схема.

Пошаговая инструкция и этапы изготовления микрофона для компьютера

Чтобы изготовить простой электретный монофонический микрофон для ПК без предусилителя, понадобятся следующие материалы:

1. Электретный капсюль. Эту деталь можно вытащить из старого магнитофона с возможностью записи. Также ее можно купить отдельно. Она стоит всего 40-50 руб.
2. Тонкий провод с двумя жилами. Нужен для присоединения микрофона к компьютеру.
3. Аудиоштекер диаметром 3,5 мм. Необходим для присоединения прибора к аудиовходу ПК.
4. Корпус. Подойдет полый цилиндр из пластмассы. Его можно сделать из старого толстого маркера.
5. Маленький канцелярский зажим. Нужен для крепления прибора к петлице.

Из инструментов и расходных материалов потребуются:

• паяльник;
• канифоль и припой;
• изолента;
• шуруп с широкой шляпкой.

Процедуру изготовления прибора условно можно разделить на несколько этапов.

Схемы и чертежи

Перед началом работы лучше набросать чертеж будущего изделия. Это облегчит последующую сборку. Поскольку это простой вариант, специализированные программы не нужны. Схему можно сделать на бумаге.

В рассматриваемом варианте нет предусилителя. Поэтому дополнительное питание ему не нужно.

Микшер представляет собой регулятор громкости и амплитудно-частотных характеристик. Простейший можно купить за 3000-4000 руб. Если нет желания тратить на него деньги, можно использовать программные микшеры (например, VoiceMeeter Banana или похожий софт). Их возможности не уступают функциональности «железных» моделей.

Если нет желания использовать петличку, для фиксации микрофона можно сделать стойку. Самый простой вариант — изготовить аксессуар из старой настольной лампы. Для этого отсоединяют плафон и на его место приделывают металлический хомутик, диаметр которого позволяет зафиксировать корпус самодельного микрофона.

Плюс такой стойки в том, что ее положение можно менять в соответствии с потребностями владельца.

Электретные микрофоны

В последнее время в бытовых магнитофонах используются электретные конденсаторные микрофоны. Электретные микрофоны имеют самый широкий диапазон частот — 30…20000 Гц.

Микрофоны этого типа дают электрический сигнал в два раза больший нежели обычные угольные.

Промышленность выпускает электретные микрофоны МКЭ-82 и МКЭ-01 по размерам аналогичные угольным МК-59 и им подобным, которые можно устанавливать в обычные телефонные трубки вместо угольных без всякой переделки телефонного аппарата.

Этот тип микрофонов значительно дешевле обычных конденсаторных микрофонов, и поэтому более доступны радиолюбителям.

Отечественная промышленность выпускает широкий ассортимент электретных микрофонов, среди них МКЭ-2 односторонней направленности для катушечных магнитофонов 1 класса и для встраивания в радиоэлектронную аппаратуру — МКЭ-3, МКЭ-332 и МКЭ-333.

Для радиолюбителей наибольший интерес представляет конденсаторный электретный микрофон МКЭ-3, который имеет микроминиатюрное исполнение.

Микрофон применяется в качестве встраиваемого устройства в отечественные магнитофоны, магниторадиолы и магнитолы, такие как, «Сигма-ВЭФ-260», «Томь-303», «Романтик-306» и др.

Микрофон МКЭ-3 изготовляется в пластмассовом корпусе с фланцем для крепления на лицевой панели радиоустройства с внутренней стороны. Микрофон является ненаправленным и имеет диаграмму круга.

Микрофон не допускает ударов и сильной тряски. В табл. 2 приведены основные технические параметры некоторых марок миниатюрных конденсаторных электретных микрофонов.

Таблица 2.

Тип микрофона	МКЭ-3	МКЭ-332	МКЭ-333	МКЭ-84
Номинальный диапазон рабочих частот, Гц	50…16000	50… 15000	50… 15000	300…3400
Чувствительность по свободному полю на частоте 1000 Гц, мкВ/Па	не более 3	не менее 3	не менее 3	А — 6…12 В — 10…20
Неравномерность частотной характеристики чувствительности в диапазоне 50… 16000 Гц, дБ, не менее	10	—	—	—
Модуль полного электрического сопротивления на 1000 Гц, Ом, не более	250	600 ±120	600 ± 120	—
Уровень эквивалентного звукового давления, обусловленного собственными шумами микрофона, дБ, не более	25	—	—	—
Средний перепад уровней чувствительности «фронт — тыл», дБ	—	не, менее 12	не более 3	—
Условия эксплуатации: температура, С относительная влажность воздуха, не более	5…30 85% при 20’С	-10…+50 95±3% при 25’С	10…+5095±3%при 25’С	0…+4593%при 25’С
Напряжения питания, В	—	1,5…9	1,5…9	1,3…4,5
Масса, г	8	1	1	8
Габаритные размеры (диаметр х длина), мм	14×22	10,5 х 6,5	10,5 х 6,5	22,4×9,7

На рис. 5 приведена схема включения распространенного в радиолюбительских конструкциях электретного микрофона типа МКЭ-3.

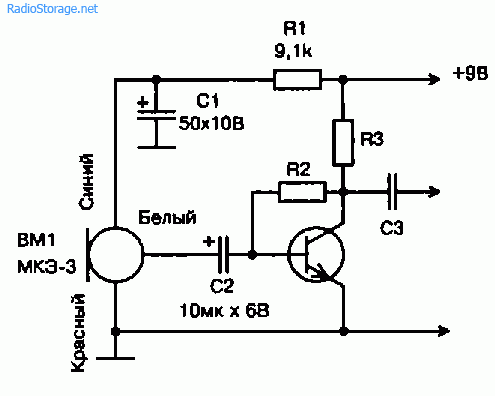

Рис. 5. Принципиальная схема включения микрофона типа МКЭ-3 на входе транзисторного УЗЧ.

Рис. 6. Фото и внутренняя приниципиальная схема микрофона МКЭ-3, расположение цветных проводников.

Немного теории

На слышимость разговора влияет достаточно много факторов и, главным образом, атмосферные:

• ветер;
• шум дождя, листвы;
• положение подслушиваемых собеседников — стоят ли они лицом друг к другу или расположены параллельно;
• громкость самого разговора.

Установлено, что громкость обычного  разговора в 60 децибел, пройдя дистанцию в 100м, ослабляется в среднем на  40дБ. Чтобы услышать о чем говорят, и были придуманы направленные микрофоны с высокой пороговой чувствительностью.

Существует 4 вида таких устройств:

1. Параболические, самые известные, где звук улавливается антенной в виде параболы диаметром от 20 до 50 см и фокусируется в ее центре, где улавливается стоящим там микрофоном. Чем больше антенна, тем выше чувствительность такого прибора. При всей простоте конструкции, у нее есть и недостатки. Она слишком громоздка и заметна и имеет плохую избирательность.

2. Микрофоны, использующие принцип бегущей волны или трубчатые состоят из трубки диаметром до 30 мм, в которой по всей длине вкруговую прорезаны щели. Звуковые волны, попадая в щели, потом суммируются микрофоном. Чем длиннее трубка, а длина ее может доходить и до метра, тем выше избирательность и чувствительность. Иногда их монтируют в зонт или трость.

3. Фазированная решётка представляет собой пластину, в определенных местах которой вмонтированы иногда до десятка микрофонов. Или звуководы, сигналы которых складываются в акустическом сумматоре. Приборы такого типа компактны и могут располагаться под одеждой или быть замаскированы под кейс. Недостаток — не может улавливать звук с больших расстояний.

4. Градиентные, представленные в продаже аппаратами первого порядка. Профессиональные, скрытные, миниатюрные. Состоят из двух стоящих рядом микрофонов. Звуковой сигнал не суммируется, а вычитается по направлению прихода сигнала. Системы более высоких порядков не продаются.

   Есть еще и такая редкая разновидность как органные или резонансные микрофоны. Конструкция представляет собой до десятка трубок различной длины и диаметра. Каждая из них улавливает звук в своем диапазоне, а затем он суммируется. Но это громоздкая и низко эффективная технология, которая не сильно популярна.

Какого бы типа не был прибор, сигнал от микрофона приходит на усилитель, а оттуда на наушники или записывающее устройство.

Подключение через USB соединение

Подключите свой девайс к порту USB 2.0 при помощи соответствующего кабеля, как правило он идет в комплекте :)Запустите клиент приложения Wo Mic на ПК и Андроиде, в настройках мобильной версии выберите “USB подключение” и нажмите “Start” – иконка микрофона загорится зеленым. Тем временем в ПК клиенте нажмите “Connection” и в выпадающем меню выберите “Connect”. В появившемся меню выберите USB и нажмите OK.

Если все работает и соединение установилось в нижнем углу ПК клиента появится надпись “Connected”.

Подключение через Wi-Fi соединение

Беспроводное соединение возможно только в рамках одной сети! Иными словами – ПК и андроид должны быть подключены к одному роутеру или точке доступа. Подключите оба устройства к одной точке доступа и запустите клиент приложения Wo Mic на обоих устройствах. В настройках мобильного клиента выберите Wi-Fi тип подключения и нажмите Start. Над значком микрофона появится IP-Адрес, который надо ввести в настройках ПК клиента.

Для этого зайдите в настройки ПК клиента “Connection->Connect” и выбирайте пункт Wi-Fi и просто перепечатывайте полученный IP. Вместе с точками! Теперь ваш смартфон работает как полноценный микрофон! Теперь вы можете запустить Skype или любую другую программу и проверить работоспособность. Не забудьте в настройках Windows и настройках программы выбрать устройством записи “Wo Mic микрофон”.

Подключение через Wi-Fi соединение.

Для этого вам нужен Bluetooth модуль для ПК, процесс соединения и настройки аналогичен вышеописанным.

Подключение через AUX соединение

Для этого способа на телефон необходимо поставить небольшое приложение Микрофон. Преимущество данной программы перед аналогами в простоте настройки, которая сводится к соединению телефона с компьютером посредством AUX кабеля. В самом же приложении достаточно нажать одну кнопку для получения эффекта. Из минусов, может присутствовать эхо, а также необходимость приобретения специального кабеля.

Подключение через AUX соединение.

Особенности и характеристики самодельных микрофонов

У самодельных устройств звук и акустика хуже, чем у фабричных, т.к. у них ниже динамический диапазон, чувствительность. Однако эти недостатки компенсируются низкой стоимостью материалов для сборки. Расходы на них составят не больше 100 руб. Цена самых простых фабричных моделей начинается от 250 руб.

Характеристики прибора также отличаются в зависимости от его разновидности. Основных — 6.

Направленный

Предназначен для прослушивания или записи звука, источник которого находится на расстоянии (оно не должно превышать 100 — 150 м). Минимально необходимая сила звука должна составлять 45-50 дБ. Чаще всего такие устройства применяются журналистами для записи во время интервью.

Электретный

Тип, близкий к конденсаторным моделям. Использует в качестве фиксированной обкладки конденсатора и перманентного источника тока пластину из электрета (особого диэлектрика).

Студийный

Студийными называют конденсаторные микрофоны, которые предназначены для звукозаписи, передачи звука на телевидении или радио. Основной элемент конструкции — конденсатор, покрытый диэлектрической пленкой, чувствительной к звуковым колебаниям. Когда пленка их улавливает, она вибрирует. Вследствие этого емкость конденсатора меняется, звук превращается в электрические колебания.

Самодельный конденсаторный ламповый

Аналог предыдущего варианта. Однако в предусилителе используются не транзисторы или микросхемы, а лампы. Благодаря этому удается достичь более теплого, естественного звука. Подходит для записи вокальных и инструментальных партий.

Изготовить можно самому — из конденсаторного микрофона и лампового предусилителя.

Щелевой из хомутов от транзисторов

Разновидность направленного микрофона. Основа конструкции — трубка, снабженная щелями. Когда звуковые волны туда проникают, они вступают в противофазу. В результате можно слышать звук даже на большом расстоянии.

Самому прибор можно сделать из хомутов от старых советских транзисторов.

Микрофон из наушников

Простейший вариант самодельного микрофона. Для создания мембраны используют динамик от наушников. Подойдет для онлайн-связи. Для записи не годится — качество звука недостаточное.

Электретный микрофон вместо динамического на примере MegaJet MJ-600 Plus

Все доработки делаются на Ваш страх и риск! Как уже неоднократно писалось, одним из узких мест радиостанций MegaJet MJ-600 и MegaJet MJ-600 Plus является ужасная «коробочная» модуляция. И виной всему не микрофонный усилитель находящийся в недрах самой радиостанции, а динамический микрофон установленный в гарнитуре. Его заменой на электретный мы и займемся.

Автор идеи – Михаил Бирюков (Бобр). Реализация radiochief.ru

В качестве подопытных выступили радиостанции MegaJet MJ-600 Turbo и MegaJet MJ-600 Plus.

Подготовка

Для замены микрофона нам потребуется:

1. Электретный микрофон, аналогичный тем, которые устанавливаются в другие радиостанции, например MegaJet MJ-650.
2. Резистор 4,7-6,8кОм
3. Конденсатор 10нФ
4. Конденсатор 100нФ
5. Уплотнитель (я использовал старый туристический коврик). Если у Вас на разборе есть гарнитуры от MJ-650 и подобных радиостанций, можно шайбу с отверстием под микрофон вытащить оттуда.
6. Трезвая голова и горячий паяльник.

Замена

Поддеваем штатный динамический микрофон, аккуратно извлекаем его и отпаиваем.

Из уплотнителя вырезаем шайбу подходящего размера. Посадочный диаметр 3см, и вырезать желательно с небольшим запасом, чтобы уплотнитель входил плотно. В центре шайбы проделываем отверстие, чуть меньшее, чем размер микрофона, который мы будем в него помещать.

Подготавливаем микрофон. Напаиваем прямо на него конденсатор 10нФ.

Припаиваем провода к микрофону.

Разрезаем дорожку и напаиваем в разрыв конденсатор 100нФ.

Устанавливаем резистор согласно фото. Можно использовать и выводной резистор. У меня такового не оказалось, и я использовал 5,6кОм SMD.

Однополярное питание усилителя

Важным моментом этих схем является необходимость в некоторых дополнительных манипуляциях, связанных с однополярностью питания.

Напряжение смещения (1/₂ питания) у нас уже создается на входе схемы и два резистора мы уже сэкономили. Но для того, чтобы это постоянное напряжение не пошло на выход там требуется конденсатор. Для этого нужен С₃.

Так же стоит помнить — любой ОУ одинаково хорошо усиливает и переменное и постоянное напряжение. Поэтому необходимо превратить усилитель в усилитель переменного напряжения.

Для этой цели служит конденсатор С₁. Благодаря нему коэффициент усиления по постоянному напряжению становится равным единице. А вот переменное напряжение усиливается в соответствии с заданным резисторами коэффициентом.

Как сделать направленный микрофон

Придётся прикупить:

• динамический микрофон МД-201 или любой другой микрофонный капсюль;
• готовый усилитель или собранный самостоятельно;
• наушники от телефона;
• 10-15 см коаксиального провода 50 или 75 ом;
• 9-вольтовый аккумулятор или батарейка;
• небольшой кусочек поролона;
• бархатная бумага, обычно продается в магазинах для поделок.

Схема направленного микрофона не очень сложна. Ее можно спаять не только на печатной плате, но и на плотной картонке.

Трубчатый направленный микрофон своими руками (упрощённая модель)

При такой цельной однотрубчатой системе получится отсеять все помехи от посторонних излучателей, но не получится усилить естественным путём акустическую волну от нужного источника, на который направлена трубка. Электроника, конечно, усилит сигнал, но не так качественно, как это делают серийные изделия. Всё дело в том, что на серийных изделий в направленных микрофонах трубчатого типа используется усиление полезного сигнала ещё на пути по трубке к усилителю. Делается это за счёт интерференции, получаемой от наложения акустической волны, идущей по трубке, на волны, дополнительно проникающие внутрь трубки через боковые отверстия в трубке. Можно поэкспериментировать, и наделать таких отверстий самостоятельно, но эффект скорее всего будет отрицательным, ибо там нужно всё аккуратно и чётко рассчитать, в соответствии с теорией.

Делаем направленный микрофон параболического типа

Сам микрофон должен при этом быть спрятан от посторонних акустических сигналов. Чем точнее вы это сделаете, тем качественнее будет усиление полезного сигнала.

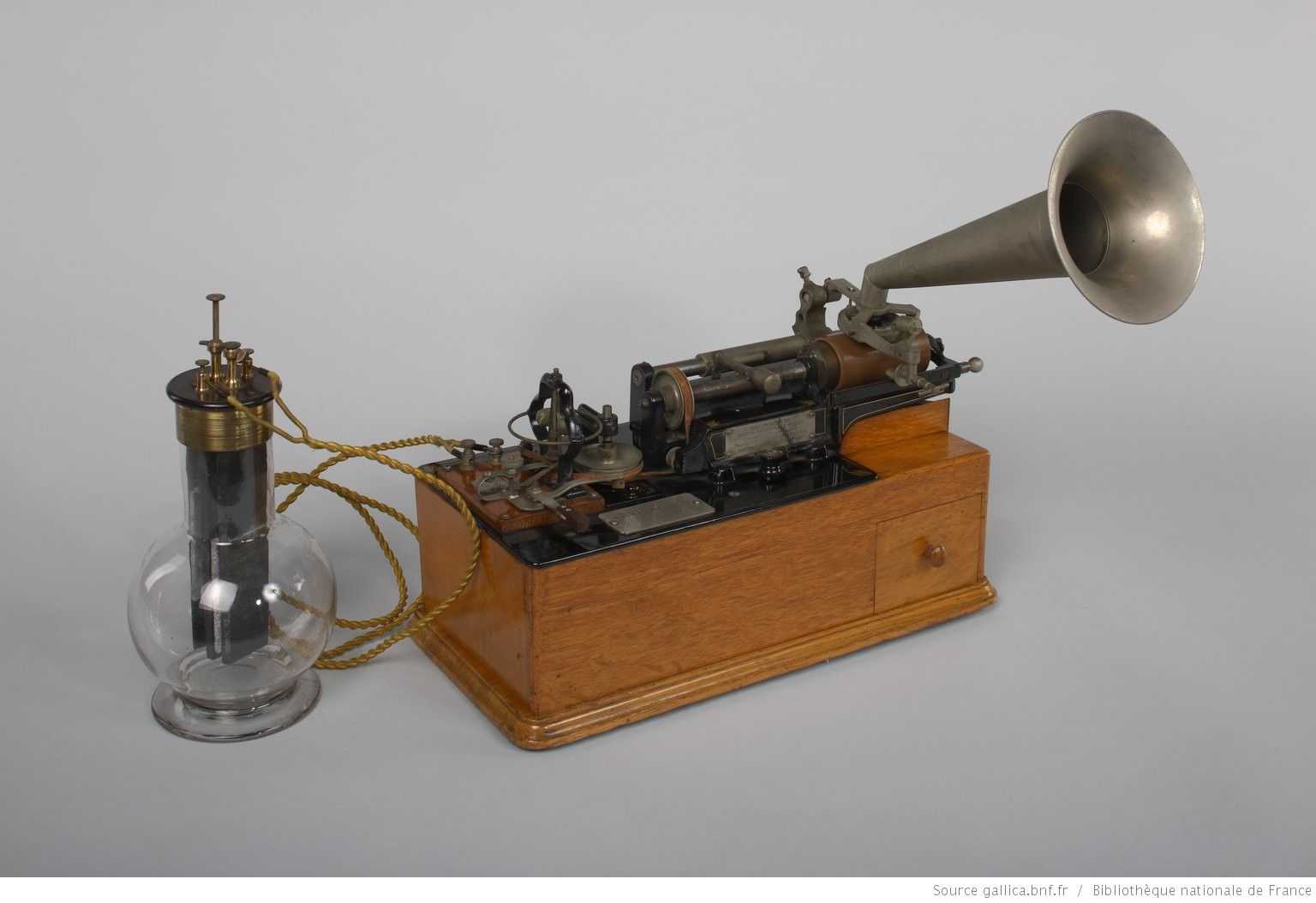

Угольный микрофон

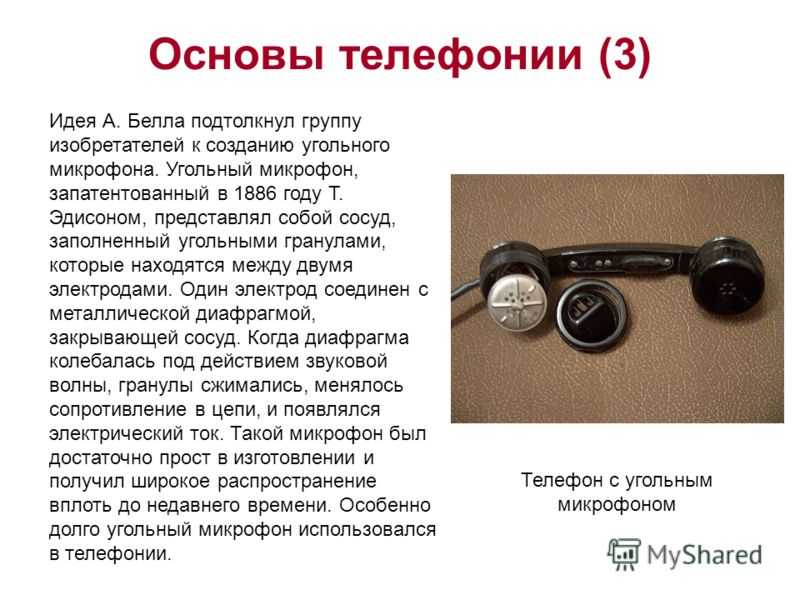

В угольном микрофоне мембрана периодически сжимает угольный порошок, в результате чего его сопротивление меняется и меняется ток в цепи. Возрастание давления сопровождается уменьшением сопротивления и тем самым — ростом тока; уменьшение давления — соответствующим уменьшением тока. Как и в предыдущих типах микрофонов, слабые колебания тока ( или напряжения) усиливаются с помощью ламповых усилителей.
 

В современных угольных микрофонах применяют круглые мембраны конусообразной формы. Мембрана гофрирована по окружности почти у самого края, благодаря чему у места закрепления она становится более гибкой. Очень часто конусообразные мембраны имеют радиальную гофрировку, увеличивающую их жесткость, что делает колебания такой мембраны аналогичными движению поршня.
 

Микрофонный капсюль типа МКЗБЦ. / — латунная чашка. 2 — стакан из пластмассы. 3-кольцо из войлока. 4 — коническая мембрана. 5-крышка. 6 — гайка. 7 — головка винта. — шайба. 9 — золоченый контакт.| Остеофонический капсюль типа.

Нормальны и угольный микрофон с капсюлем № 1012 — А.
 

Устройство микрофонов. а мраморного, 6 динамического.

В радиовещании сейчас угольные микрофоны не применяются.
 

Зависимость слоговой артикуляции тракта телефонной передачи с противомест-ными аппаратами от затухания линии и шума помещения.

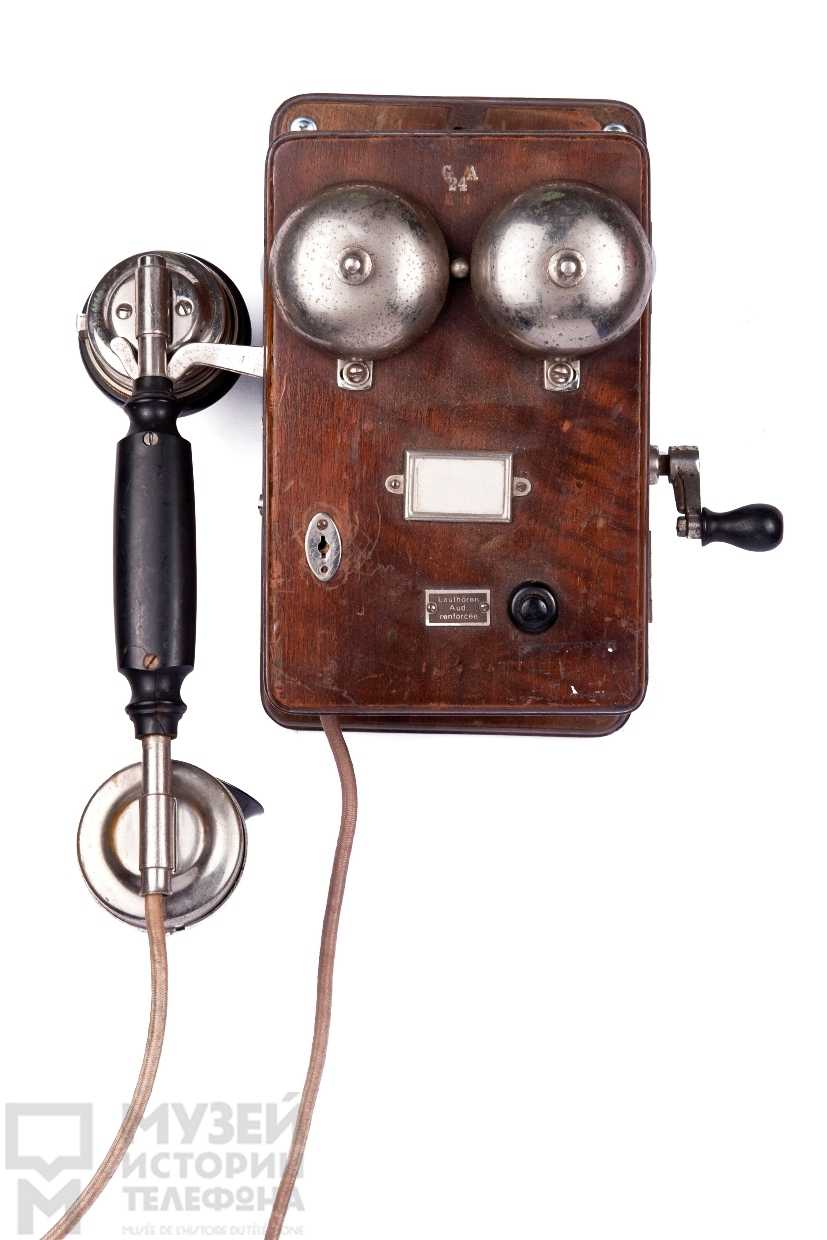

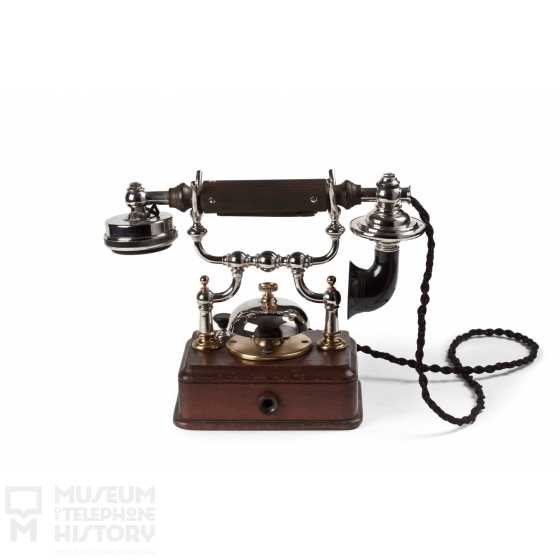

Устройства имели угольные микрофоны общего применения и электромагнитные телефоны двух типов — резонансные и широкополосные.
 

Нелинейные искажения угольного микрофона измеряют по схеме рис. 12.6. В этом случае вместо лампового вольтметра ( или параллельно ему) подключается анализатор напряжения или измеритель коэффициента нелинейных искажений.
 

Эти особенности угольного микрофона заставили полностью отказаться от его применения в устройствах, в которых требуется высокое качество преобразования акустических сигналов. Он применяется исключительно IB телефонной связи, где его большая чувствительность, по существу, — способность усиливать сигнал, позволяет осуществлять связь на довольно значительные расстояния без применения электронного усиления на линиях связи.
 

Принципы действия микрофонов.

Основное преимущество угольного микрофона — его высокая чувствительность, позволяющая использование его без усилителей. Недостатки — большая нестабильность работы и шум из-за того, что полезный электрический сигнал вырабатывается при разрыве и восстановлении контактов между отдельными зернами порошка ( что само по себе является процессом прерывным), большая неравномерность частотной характеристики и значительные нелинейные искажения. Эти недостатки угольного микрофона привели к тому, что всюду, где требуется высокое качество преобразования, например в радиовещании, при звукозаписи и измерениях, он уже давно не применяется.
 

Принцип действия угольного микрофона основан на изменении сопротивления угольного порошка под действием звукового давления, оказываемого на мембрану. Когда же перед микрофоном начинают говорить, то под действием звуковых волн меняется давление на мембрану ( рис. 1.36, кривая /) и последняя начинает колебаться. Эти колебания через подвижный электрод передаются угольному порошку, который то уплотняется, то разрыхляется. Ток из постоянного / о, каким он был при отсутствии разговора, становится при разговоре пульсирующим, представляющим собой результат сложения двух токов одновременно текущих по цепи: постоянного тока / 0 питания микрофона и переменного / — — разговорного, возникшего в результате изменения сопротивления угольного порошка. При этом характер изменения тока в цепи соответствует характеру изменения звукового давления. Так микрофон преобразует звуковые колебания в электрические.
 

Принцип работы угольного микрофона ( рис. 1.3) основан на изменении сопротивления угольного порошка /, находящегося между подвижным 2 и неподвижным 3 электродами. Звуковые колебания приводят диафрагму микрофона в колебательное движение. Подвижный электрод 2, жестко скрепленный с диафрагмой 4, воздействует на угольный порошок, изменяя его сопротивление.
 

Различное сопротивление угольных микрофонов достигается применением порошков с различными размерами зерен: чем крупнее зерна, тем меньше сопротивление угольного порошка.
 

Динамические микрофоны

Динамический микрофон изображение на схемах

   В звукозаписывающей аппаратуре используются в основном электродинамические и конденсаторные микрофоны. Первый динамический микрофон был изобретен в 1924 году в Германии, учеными Э. Герлахом и В. Шоттки (последний конечно знаком многим по диодам). Динамические микрофоны обладают более высокими характеристиками, по сравнению с угольными микрофонами. На следующем рисунке можно видеть устройство такого микрофона:

Рисунок — устройство динамического микрофона

   В данном микрофоне мембрана соединена с подвижной катушкой, которая находится на валу и может двигаться вперед или назад. На фото ниже можно видеть электродинамический микрофон с штекером мини джек 3.5 мм., с переходником джек 6.3 мм.

Электродинамический микрофон

   Такой переходник нужен для того, чтобы подключить микрофон с разъемом мини джек 3.5 мм., рассчитанный на подключение к компьютеру, к более серьезной звукозаписывающей аппаратуре с разъемом джек 6.3 мм. Также такие разъемы встречаются на музыкальных центрах и DVD плейерах с функцией караоке.

Фото — переходник джек 3.5 -6.3 мм

   Принцип работы этого микрофона заключается в следующем: При звучании струны перед микрофоном, мембрана начинает колебаться вместе с прикрепленной к ней катушкой, и катушка пересекает силовые магнитные линии постоянного магнита. В катушке наводится переменное напряжение звуковой частоты. Амплитуда колебаний зависит от громкости звучания. На рисунке ниже изображена схема подключения динамического микрофона:

Схема подключения динамического микрофона

   На схеме изображен согласующий трансформатор. Он позволяет согласовать низкое сопротивление катушки микрофона, с большим сопротивлением усилителя звуковой частоты. На рисунке далее изображено обозначение на схемах микрофона:

Обозначение микрофона на схемах

   Угольные и динамические микрофоны мы уже рассмотрели, а сейчас изучим конденсаторные и пьезомикрофоны.

Как правильно подключить микрофон

Чтобы добиться качественного звучания, нужно знать, как подключить микрофон к компьютеру. Не все понимают, что за разноцветные входы расположены на задней панели настольного компьютера. С ноутбуками проще: возле разъёмов всегда найдутся поясняющие значки, на настольных ПК это роскошь.

(Могут наличествовать разъемы для подключения дополнительных колонок, что отлично подходит для создания домашнего кинотеатра, они нам не нужны.)

Основных разъёма три: выход на колонки (наушники), микрофонный и линейный входы, каждому присвоен определённый цвет.

Зачем нужны микрофонный вход и выход на динамики/наушники, понятно из названия. А с линейным (Line in) ситуация интереснее. Он тоже предназначен для записи звука, но устроен проще.

Микрофонный вход	Линейный вход
Подаётся напряжение 2 — 5 Вольт, точная величина зависит от модели звуковой карты	Выходного напряжения нет
Установлен предусилитель, усиливающий сигнал примерно в 30-50 раз	Усилителя нет

Параметры микрофонов

Наименованиемарка	Чувстви-тельностьмВПа	ДиапазончастотГц	УровеньшумадБ	Напр.пит.В	Потреб.токмА	Коэфф.гарм.%	Неравно-мерностьЧХдБ
М1-А2 «СОСНА»	515	1507000	28	-1,2	0,007	—	2
М1-Б2 «СОСНА»	1020
М4-В «СОСНА»	>20
М7 «СОСНА»	>5	26
МЭК-1А	620	3004000	30	2,34,7	0,2	2
МЭК-1В
МКЭ-3	420	5015000	30	-4,5	—	12
МКЭ-84	620	3003400	30	1,34,5	—
МКЭ-377-1А	612	15015000	33	2,36	0,35	4
МКЭ-377-1Б	1020
МКЭ-377-1В	1836
МКЭ-378А	612	3018000	2,36	0,35	1
МКЭ-378Б	1020
МКЭ-389-1	612	3004000	26	—	4	2
МКЭ-332А	35	5012500	30	29	—	—
МКЭ-332Б	612
МКЭ-332В	1224
МКЭ-332Г	2448
МКЭ-333А	35	5012500	30	29
МКЭ-333Б	612
МКЭ-333В	1224
МКЭ-333Г	2448
PANASONIC	РАЗМЕР
WM-034 CY	60	2016000	—	4,510	0,8	9,7х6,7
WM-034 BY	60	2016000
WM-034 CY 195
WM-52 BM	1,510	0,3	9,7х4,5
WM-54 BT	2012000	2,510	0,6
WM-60 AY	58	2016000	210	0,5	6х5
WM-60 AT
WM-60 A 103	55	10012000
WM-62 A	58	2016000	6х2,5
WM-66 D 103	50	1010000	6х2,7
WM 55 A 103	60	2016000	1,510	0,5	9,7х5
WM 56 A 103	58
WM 55 D 103	10010000
Китай, стоящий во всех ширпотребовских телефонах и АОНах
SZN-15 E	58	8015000	—	310	—	9,7х9

Ток потребления микрофона МЭК-1 не более 0,2 мА, МКЭ-377-1 и МКЭ-378 не более 0,35 мА. Потребляемый ток микрофонов М1-А2, М1-Б2 и М-7 не более 70 мкА.

Отличие микрофона МКЭ-332 от МКЭ-333 в том, что МКЭ-332 односторонненаправленный, а МКЭ-333 ненаправленный.

Коэффициент гармоник на частоте 1000 Гц при звуковом давлении 3 Па для микрофонов МКЭ-377-1 и МКЭ-389-1 не более 4 %, МКЭ-378 не более 1 %.

Неравномерность частотной характеристики чувствительности в номинальном диапазоне частот для микрофона МКЭ-3 не более 12 дБ, а для М1-А2, М1-Б2, МЭК-1 и МКЭ-389-1 не более ±2 дБ.

Рис. 5. Допусковая область частотной характеристики микрофона МКЭ-377-1.

Рис. 6. Допусковая область частотной характеристики микрофона МКЭ-378.

Адаптер для штекераОГЛАВЛЕНИЕ

Что имеем:

Фото 5

Фото 6

Фото 7

Фото 8

И тут мы видим проблему: на выходе штекер 1/4″ Mono Plug, а нам нужен 3.5mm Stereo Plug. Бежим покупать адаптер:

Фото 9

1/4″ Mono Female/Jack to 3.5mm Stereo Male/Plug. Втыкаем через этот переходник микрофон в компьютер и обнаруживаем, что звук с него очень тихий в сравнении с электретным микрофоном. Потому что просто катушка на магните, без усилителя — это очень тихо. Немного усилить сигнал можно самой звуковой картой, поставив галочку «усиление» в программных настройках звука и сдвинув ползунки уровней вправо на 100%. Но всё получается тише электретного и это не удобно: при смене микрофона на электретный снова нужно двигать уровни.

Как использовать на телефоне и планшете

Найдите приложение с звукозаписывающем устройством, которое обеспечивает настройку чувствительности звука, чтобы соответствовать звуковому сигналу на устройстве. В качестве альтернативы используйте внешний предусилитель или микшер для выполнения согласования. Многие мобильные устройства имеют жесткую автоматическую регулировку усиления громкости. Для того, чтобы преобразовать наушники в микрофон на операционных системах iOS и Android вам понадобится адаптер с разъемами для микрофона и гарнитуры, который делит вход на два сигнала: один для микрофона и один для наушников.

Подключите разъем к микрофонному входу адаптера и подключите адаптер к микшеру или аудиоинтерфейсу. Сделайте пару тестовых записей и внесите корректировки для лучших настроек. У вас получился крошечный микрофон, который вы можете использовать на концерте или снимать скрытое видео с ним, ведь благодаря своим небольшим размерам, процесс легко скрыть.

Как использовать наушники в качестве микрофона на телефоне и планшете.

Если нет аудиовхода

Бывает так, что иногда на Android нет аудиовхода. В этом случае решение проблемы может быть доступно через Bluetooth, который также представляет собой микрофон. Поэтому подключите его и найдите приложение, такое как Easy Voice Recorder, который может записывать с Bluetooth. Те кто пользуется iPad, могут попробовать Recorder Plus HD для записи через Bluetooth. Проблема в том, что иногда Bluetooth может выдавать помехи, но если эта телефонная гарнитура – все, что у вас есть, то стоит попробовать.

Проверка работы

Успешный ремонт можно проверить записав звук на диктофон, или с помощью мессенджеров (если микрофон паялся на материнской плате) и сотовой связи (с помощью звонка). Звук от микрофона должен быть чистым, без громких помех.

Что делать, если микрофон не работает

Есть несколько вариантов:

1. Повреждение мембраны. И механическое и тепловое. Только замена на новый;
2. Плохая пайка. Контакты детали не припаяны к плате, или присутствует короткое замыкание из-за комка припоя;
3. Не верно установлен микрофон. Обычно это относится к тем, у которых есть ключ на корпусе. Перепаяйте микрофон другой стороной;
4. Попадание флюса на мембрану. Только замена на новый;
5. Отверстие под микрофон забито. Оно может быть забито как припоем, так и флюсом. Характерный признак неисправности — это тихая запись звука;
6. Неисправность на плате. Не исключено, что присутствует неисправность на самой плате среди окружающих деталей, или даже шлейфов. Такое может быть от попадания влаги, или из-за повреждения SMD контактов рядом.

Каждый вариант зависит от случая. Некоторые из них могут быть вместе одновременно. Например, плохая пайка и неисправность на плате.

Назначение кнопок

1. Питание: нажмите и удерживайте, чтобы включить/выключить микрофон

Короткое нажатие кнопки питания: переключение режима ввода BluetoothSelfieMP3FMAudio.

23. ПРЕДЫДУЩИЙ СЛЕДУЮЩИЙ: нажмите для переключения дорожек в режиме MP3 (с флэш-картой, вставленной Micro SD)

В режиме селфи кнопка вверх (PREV) активирует эту функцию на смартфонах iOS.

В режиме селфи кнопка внизу (ДАЛЕЕ) активирует функцию на смартфонах Android.

4. Нажатие кнопки PLAY: воспроизведение/пауза (в режиме MP3 и в режиме Bluetooth)

В режиме FM нажмите и удерживайте кнопку PLAY для автоматического поиска радиостанций.

5. Увеличьте или уменьшите уровень громкости (удерживая кнопку VOL +/VOL-).

Как использовать наушники в качестве микрофона

Динамики могут работать как микрофоны, обращая поток электрических сигналов, со звуковыми волнами, входящими в динамик, заставляя магнит, прикрепленный к нему, вибрировать, а затем посылает электрический сигнал по его проводам. Качество звука повторно настроенных наушников хуже по сравнению с специально созданными микрофонами, но их можно немного улучшить с помощью настроек звука на компьютере.

Шаг 1

Найдите аудиовход для микрофона или линейный вход на вашем компьютере, и подключите наушники к гнезду.

Откройте панель управления звуком, зайдя на начальный экран «Пуск». На программном обеспечении Windows 8 это выглядит так:

Шаг 2

Программа управления аудио устройствами в поле поиска может называться «Звук» или «Управление звуковыми устройствами». Нажмите один из этих вариантов в результатах, чтобы открыть звуковую панель управления.

Нажмите вкладку «Запись» и если вы имеете несколько устройств, то подтвердите использование выбранных наушников, установите их по умолчанию и нажмите кнопку «ОК».

Шаг 3

Перейдите на вкладку «Запись» на панели управления звуком. Совершайте непрерывное постукивание по своим наушникам или просто касайтесь их, следя за тем, чтобы реагировали зеленые полосы, указывая, что ваше устройство создает шум.

Использование наушников в качестве микрофона.

После подтверждения того, что ваш импровизированный микрофон указан и работает, выберите его и нажмите кнопку «Установить по умолчанию». Нажмите кнопку «ОК», теперь вы готовы использовать наушники в качестве микрофона.

Итог

Самостоятельная замена микрофона не столько сложная работа, сколько тонкая. Микрофон легко залить флюсом, а перегреть мембрану можно за пару секундю Однако, это не значит, что новичок не сможет самостоятельно поменять его. Главное это пробовать и делать. Начните с донорских плат, где есть микрофоны. Потренируйтесь перед ремонтом, чтобы исключить первые ошибки в пайке.

Стоимость работы

В сервисных центрах и мастерских обычно за такую работу выставляют цену от 500 рублей. Все зависит от типа микрофона и устройства. Так же в стоимость добавляется гарантия на ремонт.

Post Views:
2 179

Заключение

Вот такой вот получился предусилитель для микрофона. Я очень доволен получившимся результатом. Использование такого усилителя позволило свести к минимуму обработку звуковой дорожки. В видео по теме я вообще не обрабатывал звук. Он итак звучит очень хорошо. Поэтому если вы еще не смотрели ролик, но заинтересованы в таком предусилителе – советую вам это сделать. Иначе что, зря я старался?))

Единственное, что я бы сделал с голосом на пост обработке – наложил бы компрессию для большего удобства слушателя. В остальном голос звучит очень ровно и натурально. Даже несмотря на использование довольно дешевой петлички с непонятно каким капсюлем.

В планах прикупить нормальный оригинальный капсюль, например Phuillips 61A и радоваться жизни.

Спасибо за внимание, всем хорошего звука!

Статья подготовлена исключительно для сайта AudioGeek.ru
