Главная заземляющая шина (гзш): требования, виды, установка и монтаж

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

Количество жил: от этого зависит, насколько сильно нагревается провод.
Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
Процент падения напряжения.
Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

безопасность;
надежность;
экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

Длина провода, единица измерения – м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

однофазную;
трёхфазную.

По способу монтажных работ:

используя гребёнку, то есть шину;
через перемычки из электропровода одножильного типа;
через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть. Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении. Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Как правильно выбрать сечение заземляющего проводника

Пример кабеля с меньшим сечением PEN жилы

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

Материал	Профиль сечения	Диаметр(мм)/площадь поперечного сечения(мм.кв)
Медь	Круглый Прямоугольный Трубный Канат многопроволочный	12 мм 50 мм.кв 20 мм 1,8 мм/35 мм.кв
Оцинкованная сталь	Круглый для вертикальных Круглый для горизонтальных Прямоугольный Трубный	12 мм 10 мм 75 мм.кв 25 мм
Черная сталь	Круглый для вертикальных Круглый для горизонтальных Прямоугольный Угловой Трубный	16 мм 10 мм 100 мм.кв 100 мм.кв 32

Одно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв. В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ

Сечение фазных проводников, мм.кв.	Наименьшее сечение защищенных проводников, мм.кв.
S>35	S/2
35>S>16	16
S<16	S

Как правильно выбрать сечение заземляющего проводника

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

если питающий фазный провод имеет сечение до 16 мм 2 , толщина заземляющего проводника должна быть аналогичной;
при наличии фазных проводов сечением 16÷35 мм 2 , сечение заземляющего проводника – 16 мм 2 ;
если сечение фазного провода превышает 35 мм 2 , сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм 2 , следует использовать заземление 4 мм 2 .
Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм 2 , следовательно, сечение заземления должно составлять 25 мм 2 и более.

Заземление дачи, частного дома

Для частных малоэтажных построек обязательно требуется выполнять монтаж заземления. Оно позволит обезопасить проживающих там людей. В сельской местности по большей части построены линии электропередач (ЛЭП) старого образца. Поэтому о заземлении придётся позаботиться самостоятельно.

Корпусы таких бытовых приборов, как стиральная машина, электроплита, микроволновка, для безопасности лучше всего заземлить напрямую. В этом случае заземляющего провода в розетке может быть недостаточно. В дачных посёлках и сёлах заземляющие системы выполняют ещё одну важнейшую функцию – предотвращают пожары при попадании в постройку молнии. Только для этого к заземлению достаточно подключить громоотвод. Его нужно обязательно установить рядом с постройками.

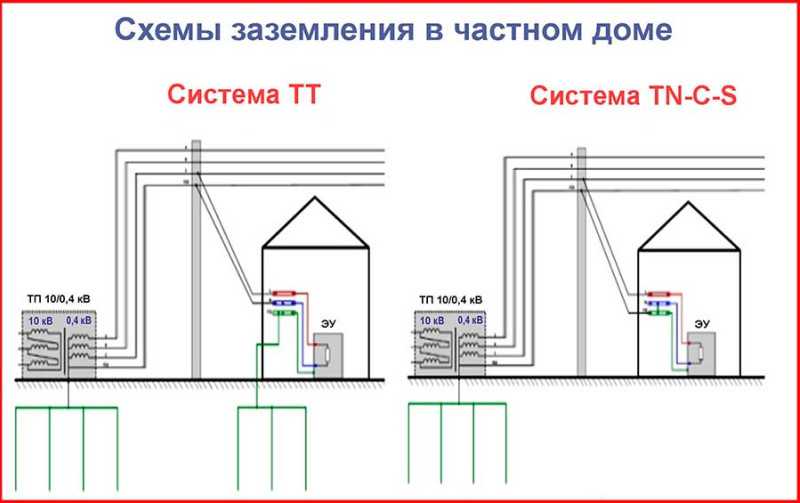

Для заземления в частном доме лучше всего подходит система TN-C-S. Она предпочтительна в том случае, если ЛЭП от подстанции к дому удовлетворяет требованиям ПУЭ. Это – защита проводника PEN от механических повреждений и обрыва, а также резервное заземление через каждые 100-200 метров. К сожалению, большинство линий электропередач не соответствуют этим требованиям. Поэтому используется система ТТ (см. рис.). Вот для чего нужен заземляющий контур рядом с домом или дачей. Таким способом подключают большинство частных малоэтажных построек. Только в этом случае кроме защитных автоматов требуется устанавливать устройства защитного отключения (УЗО).

Для штырей контура заземления используются металлические штыри диаметром от 16 мм или уголок. Нельзя использовать для этой цели арматуру – её калёная поверхность будет менять распределение тока утечки. Также нельзя красить штыри и места сварки – лучше использовать для предотвращения коррозии антикоррозионные смеси.

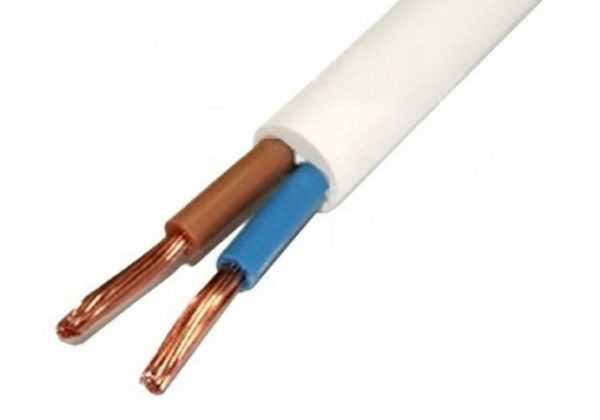

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Чаще всего применяют следующие виды кабелей:

ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Как поределить сопротивление медного провода

Электрические измерения

Когда производится расчет сечения кабеля, то в частном домостроении или в квартирах для определения этой величины используются два показателя: потребляемая мощность сети и сила тока, проходящая по разводке. Сопротивление в данном случае роли не играет. Все дело в небольшой длине проводов. А вот если длина линии электропередач достаточно большая, то без определения данного показателя здесь не обойтись. К примеру, на начале участка напряжение будет 220-2240 вольт, а на конце уже заниженное 200-220 вольт. А так как все чаще в проводке используются медные кабели и провода, то наша задача в этой статье рассмотреть сопротивление медного провода (таблица сопротивления проводов будет ниже приложена).

Что нам дает сопротивление в общем? В принципе, с его помощью можно узнать параметры используемого провода или материал, из которого он изготовлен. К примеру, если для прокладки линии электропередачи использовался скрытый способ, то зная сопротивление линии, можно точно сказать, какой она длины. Ведь часто прокладка производится под землей и непрямолинейным способом. Или еще один вариант, зная длину участка и его сопротивление можно подсчитать диаметр используемого кабеля, а через него и его сечение. Плюс, зная данную величину, можно узнать материал, из которого этот провод был изготовлен. Это все говорит о том, что не стоит сбрасывать со счетов данный показатель.

Все это касалось электрической проводки, но когда дело касается электроники, то в этой области без определения сопротивления и сопоставления его с другими параметрами не обойтись. В некоторых случаях данный параметр может сыграть решающую роль, даже неправильный подбор провода по сопротивлению может привести к тому, что подключаемый к такому проводнику прибор просто не будет работать. К примеру, если к блоку питания обычного компьютера подключить очень тонкий провод. Напряжение в таком проводнике станет низким, не намного, но этого будет хватать, чтобы компьютер работал некорректно.

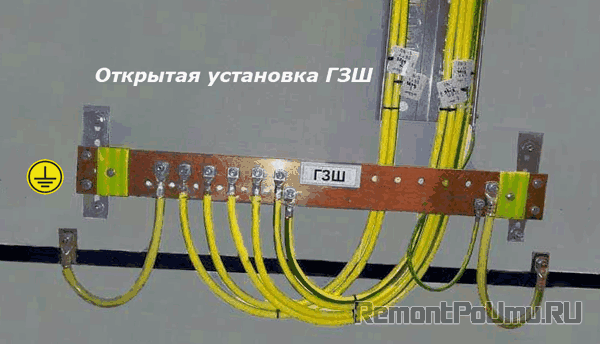

ГЗШ — медь, сталь или алюминий

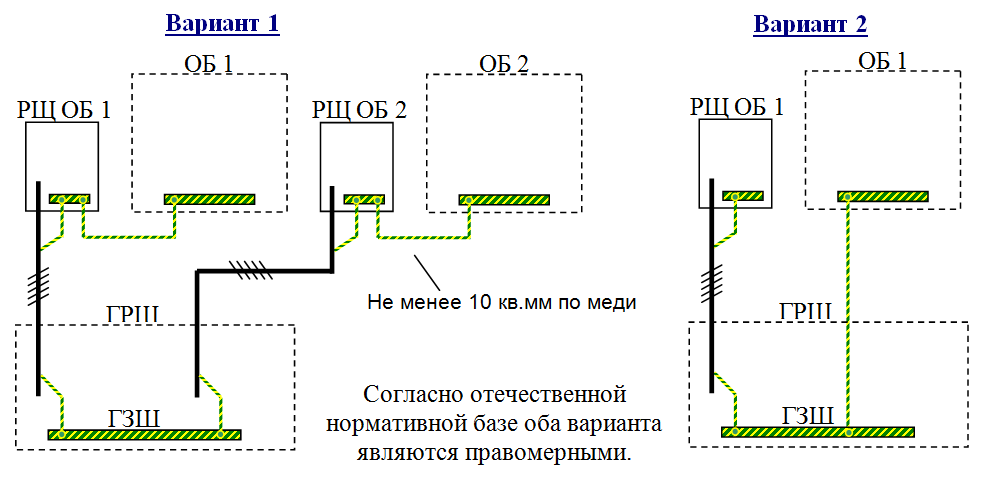

Основой ОСУП является главная заземляющая шина – ГЗШ. Какой она должна быть и из какого материала выполнена?

В ПУЭ 1.7.119 говорится о том, что функцию ГЗШ может выполнять РЕ шина внутри распределительного устройства. Зачастую так и делается.

А если ГЗШ вынесена наружу щитовой, отдельно от ВРУ и смонтирована на стене, каких правил при выборе и расчетах здесь придерживаться?

Сначала определимся по материалу изготовления. Пункт 8 циркуляра говорит о том, что отдельно установленную ГЗШ рекомендуется делать из стали.

При этом ПУЭ утверждает обратное, что ГЗШ в первую очередь должна быть медной.

Алюминий при этом категорический запрещен!

Кому же в этой ситуации верить и что в конечном итоге выбрать, сталь или медь?

Выбор всегда остается за вами, но опытные профессиональные электромонтеры все же предпочитают медь. Объясняется это тем, что инспекторы энергонадзора при проверках, охотнее подписывают все бумаги при наличии именно медной ГЗШ.

Лишних вопросов и жарких споров не возникает.

Главная заземляющая шина должна соединять между собой такие элементы как:

нулевой защитный проводник питающей линии

проводник, присоединенный к заземляющему устройству повторного заземления

Металлический уголок или полосу, которые закапывают в землю на улице или в подвале дома.

стальные трубы всех коммуникаций на вводе в здание (водопровод, канализация)

#gallery-1 {
margin: auto;
}
#gallery-1 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-1 img {
border: 2px solid #cfcfcf;
}
#gallery-1 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

металлические элементы каркаса здания

трубы, кожуха, воздуховоды систем вентиляции и кондиционирования

проводник рабочего заземления

А теперь главный вопрос – какого же сечения должна быть заземляющая шина? От чего это зависит, где ее установить и как подключить?

Как правильно выбрать сечение кабеля заземления?

Перед тем как выбирать размер сечения проводки, нужно определиться с типом защитной системы.

Согласно ПЭУ, приняты к использованию следующие варианты:

нейтральный кабель подключается к заземлителю при использовании переменного тока;
объединение нулевого кабеля и «земли» вместе, нейтральная проводка подсоединяется отдельно;
подсоединение электрооборудования напрямую к главной заземляющей шине;
создание заземления на корпусе электрического устройства с помощью сопротивления или путем изоляции всех кабелей.

При подборе размера сечения проводов необходимо учитывать тип самого заземления, которое может быть переносным или стационарным. В быту обычно используется стационарный тип защитного устройства. При такой схеме приборы к заземляющему проводнику могут подсоединяться многожильными и одножильными кабелями. Выбирая подходящие проводящие жилы при создании защитных систем нужно использовать рекомендованные размеры диаметра используемой проводки.

Маркировка

Для лучшего понимания поднимем вопрос маркировки изоляции применяемых проводников.

В названии провода могут использоваться следующие обозначения:

А — алюминиевый сердечник (при отсутствии буквы — медный);
АС — наличие оплетки из свинца;
АА — многожильный провод, имеющий алюминиевый сердечник и оплетку из этого же материала;
Б — защита от коррозии, выполнена из двуслойной стали;
Г — без оболочки;
Бн — защита от влаги и стойкость к огню;
НП — негорючий материал;
Р — резиновая оболочка;
В — оболочка из поливинилхлорида;
К — контрольный кабель и т. д.

На указанную выше маркировку необходимо обращать внимание при выборе провода для заземления в привязке с его сечением (об этом упоминалось выше)

Часто задаваемые типовые вопросы от читателей

На старом советском водном насосе отрезана электрическая вилка. Все провода одинакового цвета. Как определить, где защитный проводник? В принципе, ничего сложного здесь нет, для определения защитного проводника вам понадобиться сам насос и мультиметр (тестер), если нет ни мультиметра, ни тестера, но есть мегаомметр, то можно воспользоваться и ним.Для проверки выполните такую последовательность действий:
— Зачистите конца трех жил, которые выходят с насоса таким образом, чтобы вы могли четко касаться к ним щупом по очереди, исключая контакт щупа с соседними жилами.
— Затем установите тестер в режим прозвонки цепи, щупы подключите к соответствующим выводам мультиметра.
— Зафиксируйте один щуп на корпусе насоса

Важно, чтобы место установки давало хороший контакт, поэтому при наличии краски, толстого слоя грязи и прочих препятствий на пути протекания электрического тока в корпус, их нужно зачистить или подобрать другое место.
— Вторым щупом, как показано на рисунке ниже, поочередно прикасайтесь к каждой из жил шнура питания насоса.

— Та жила, которая покажет цепь с корпусом и есть защитный проводник. Соответственно две другие – фазный проводник и нейтральный проводник.
Такой метод актуален для проверки исправного насоса, если у электрической машины изоляция обмоток имеет пробой на корпус, то звониться с землей будет не только PE проводник.

Основные термины

Для лучшего понимания разберемся с основными терминами, ведь это важно для правильного выбора и монтажа заземляющего проводника. Рассмотрим базовые определения:

Рассмотрим базовые определения:

Заземление — соединение металлических деталей электрической установки или оборудования с заземляющим устройством. Иными словами, это комплекс мероприятий, направленных на повышение безопасности человека при пользовании электрическими приборами.
Заземляющее устройство представляет собой группу элементов, обеспечивающих отвод напряжения (потенциала) в землю для защиты человека от негативного действия электрического тока. В его состав входит заземлитель и провод или шинка, соединяющая с нетоковедущей частью.
Заземлитель — конструкция, представляющая собой несколько сваренных металлических шинок, погруженных в землю на определенную глубину для обеспечения быстрого отвода потенциала. Главной характеристикой заземлителя является сопротивление, которое не должно превышать 4 Ом.

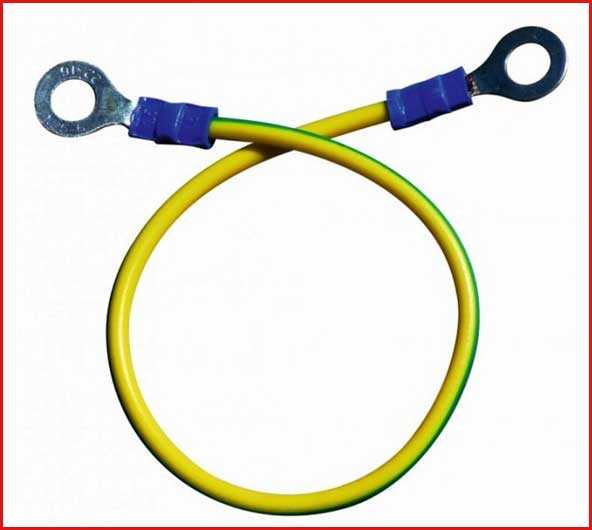

Заземляющий провод — изделие, соединяющее металлическую нетоковедущую часть оборудования с заземлителем. Фиксируется с помощью сварки или болтового соединения. От правильности выбора этой части конструкции напрямую зависит степень безопасности.
Заземляющая шина — элемент распределительных щитов, предназначенный для подключения PE-проводников, нулевого рабочего провода и заземлителя. Главным отличием от провода являются конструктивные особенности, позволяющие крепить к шине другие заземляющие провода.

Сегодня часто встречается такой термин, как контур заземления. Это название заземлителя, используемое в обиходе. Здесь также подразумевается конструкция, состояния из нескольких электродов или металлических уголков, находящихся в земле и смонтированных в форме треугольника. Именно к этой конструкции подключается заземляющая шинка.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир

Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Видео в развитие темы

https://youtube.com/watch?v=A4LWFA2cXXc

Источники

https://elektrik-sam.ru/jelektroprovodka/3377-kakoj-provod-ispolzovat-dlja-zazemlenija.html
http://petrem.ru/kakoy-provod-luchshe-ispolzovat-dlya-zazemleniya/
https://www.asutpp.ru/provod-zazemleniya.html
https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-vybrat-sechenie-dlya-provoda-zazemleniya/
https://samelectrik.ru/provod-dlya-zazemleniya.html
https://yastroyu.ru/obzor/36610-kak-pravilno-vybrat-sechenie-dlya-provoda-zazemleniya.html
https://rusenergetics.ru/provoda-i-kabeli/zazemleniya

Требования к сечению у заземления

Многие собственники домов и квартир сталкиваются с необходимостью самостоятельно делать заземление. Это объясняется тем, что в старых зданиях до 1998 годов постройки заземлений и, соответственно, шинок для подключения не было вовсе.

Даже если в доме уже есть заземлитель, при выборе провода необходимо выяснить тип системы.

С учетом ПУЭ выделяется четыре схемы заземления:

TN-S — применение нейтрали и отдельного проводника. Схема актуально для переменного напряжения.
TN-C — объединение «0» и земли общим проводом. В такой схеме нейтраль идет отдельно, что характерно для старых построек.
TT — прямая земля на электрооборудование.
IT — соединение с корпусом с применением сопротивления или изолированием токоведущих проводников.

Больше про системы заземлений https://elektrikexpert.ru/sistemy-zazemlenij.html, их преимущества и недостатки.

Чтобы выбрать корректное сечение, важно учесть еще один момент — тип заземления

стационарным (делается без необходимости перемещения, на постоянной основе);
переносным (можно снимать при необходимости перемещать на другой объект).

В бытовых целях, как правило, применяется первый вариант. Именно на него и будем ориентироваться при выборе сечения (S).

Во избежание ошибок придерживайтесь следующих простых правил:

Для фазы S до 16 кв. мм заземляющий проводник подбирается аналогичной величины.
При S у фазы от 16 до 35 кв. мм сечение «земельного» проводника подбирается на 16 кв. мм.
Если S фазного провода свыше 35 кв. мм, заземлитель должен иметь толщину не меньше половины этого показателя.

Чаще всего в доме или квартире примеряются медные провода с S равным 4 кв. мм. При таких обстоятельствах S заземляющего провода подбирается с таким же параметром.

Если, например, толщина фазы, подходящей к шкафу, составляет 25 кв. мм, оптимальный параметр S — 16 кв. мм. Здесь все просто, поэтому путаницы возникнуть не должно.

Важно запомнить еще ряд правил:

Для TN-C и TN-C-S нижний порог сечения составляет 10 кв. мм для медного и 16 кв. мм для алюминиевого проводника.
В квартире или доме достаточно провода с одной жилой.
Требования к цвету — желто зеленый.

Иногда при расчете сечения заземления применяется специальная формула. В ней учитывается ток КЗ, время срабатывания защиты, вид изоляции, тип прокладки и другие особенности. На практике такой метод применяется редко.

ГОСТы и правила по заземлению

Тут основные НТД, в которых говорится про заземление со всех сторон — ГЗШ, PE, СУП, ДСУП, и т.п. Выбирайте на вкус)

ПУЭ 1.7, 7.1
ГОСТ Р 58882-2020 «Заземляющие устройства. Системы уравнивания потенциалов. Заземлители. Заземляющие проводники. Технические требования», вступивший в силу с 01.01.2021
Технический циркуляр № 23/2009
ГОСТ Р 58698–2019 (МЭК 61140:2016) «Защита от поражения электрическим током. Общие положения для электроустановок и электрооборудования» — лучшее
ГОСТ Р 58882-2020 п.7.10, СТО 56947007-29.130.15.105-2011
Есть комплекс стандартов ГОСТ Р 50571 и ГОСТ 30331.1 Электроустановки низковольтные. Именно там и следует читать про заземление. Практически, все требования вышеуказанных стандартов сведены в СП 437.1325800.2018 «Правила проектирования защиты от поражения электрическим током».
ГОСТ Р 50571.3-2009 ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ Часть 4-41 Требования для обеспечения безопасности. Защита от поражения электрическим током

Марки и требования

При покупке кабеля для заземления необходимо всесторонне его изучить на возможность применения в доме, квартире или специальном помещении (к примеру, ванной, сауне и т. д).

Заземляющий проводник может быть с одной жилой или многожильным. Здесь нужно ориентироваться на место монтажа и удобство применения.

Приведем несколько примеров:

При соединении корпуса с дверцей шкафа необходимо сохранить подвижность, поэтому лучше использовать многожильное изделие. Если установить одножильный проводник, из-за частых сгибаний он быстро повредится.
Для соединения корпуса электрического мотора, где не нужна подвижность, пригодятся жесткие жилы. Здесь особых требований к гибкости не предъявляется.
При обустройстве заземления в квартире или доме можно использовать любой из типов проводов с учетом риска его повреждения и удобства прокладки.

В зависимости от типа заземляющая жила может быть из алюминия и меди, идти в качестве отдельного изделия или в составе бухты кабеля, быть с изоляцией или без нее.

Сегодня выделяется несколько основных марок проводов.

Изделие с медной жилой, промежуточной оболочкой зелено-желтого цвета. Отличается удобством монтажа, применяется для напряжения до 660 В. Рабочая частота 50 Гц.

Количество проводников может быть от одного до пяти с сечением от 1,5 до 6 кв. мм. Номинальный ток определяется рабочим сечением проводника.

Температурный режим работы от -50 до +50 градусов Цельсия. Радиус изгиба не более четырех диаметров кабеля.

Плюсы — стойкость к влаге и огню, гибкость и большой выбор вариантов исполнения.

Минусы — высокая цена и боязнь прямых солнечных лучей.

Кабель с поливинилхлоридной изоляцией, наружной ПВХ-оболочкой и без специального защитного слоя (брони). Бывает одно- или многожильным.

В 3-х, 4-х и 5-ти жильных кабелях может предусматриваться заземление и нейтраль.

Разрешено использование в качестве заземляющего проводника при напряжении до 600 В.

Некоторые типы кабеля предусмотрены для работы на 1000-2500 В. температурный режим работы от -50 до +50 градусов Цельсия.

Провод медный с поливинилхлоридной изоляцией. Отличается высокой гибкостью, что позволяет применять его для заземления разных устройств и механизмов (в том числе в быту).

Изделие устойчиво к влиянию влаги и способно работать в температурном режиме от +60 до -70 градусов Цельсия. Следовательно, его можно применять даже в экстремальных условиях — банях, ванных комнатах и на улице.

ПВ3 не боится плесени и не подвержен огню. При воздействии высокой температуры происходит обычное оплавление оболочки.

Надежное изделие, применяемое для прокладки токоведущих частей и заземления

Во время использования важно избегать попадания прямых лучей солнца и высокой температуры

Жилы изделия состоят из меди, бывают монопроволочными или многопроволочными. Рабочее напряжение до 1000 В.

Благодаря применению прозрачного пластика, удобнее контролировать исправность устройства.

Цвета исполнения могут быть различными, поэтому выполнять цветовую маркировку необходимо самостоятельно. Для этого можно использовать подход, который упоминался выше — маркировка с помощью желтой и зеленой изоленты.

Медный заземляющий кабель с высокой степенью гибкости. Жила изготовлена из тонких проводов. Сверху предусмотрена оплетка высокой прочности. При изготовлении не применяется кремнийорганическая резина.

Изделие имеет высокую стойкость к морозам, прозрачную оболочку и температурный режим работы от -40 до +70 градусов Цельсия.

Выше рассмотрены наиболее популярные марки проводов/кабелей для заземления, но можно задействовать и иные варианты. Главное, чтобы проводник удовлетворял требованиям гибкости и сечения.
