Системы заземления типа tn-s, tn-c, tn-c-s

Принцип работы системы заземления TN-S

Электрическая схема питания электроприборов, подключённых к системе TN-S, а аналогична обычной схеме электроснабжения, которая использовалась со времён Теслы и Эдисона. Отличие заключается в наличии дополнительного провода, соединяющего корпус оборудования со средней точкой вторичной обмотки трансформатора. Разделение нейтрали N и заземления РЕ позволяет исключить попадание высокого напряжения на непредназначенные для этого части электроприборов.

В системе заземления TN-S нейтраль трансформатора соединяется с заземляющими устройствами напрямую, без автоматов или рубильников. Такая нейтраль называется «глухозаземлённой».

Согласно ГОСТ Р 50571.1-2009 п.312.2.1.1, заземлять проводник РЕ в дальнейшем нет необходимости. Однако при монтаже этой схемы следует учесть требования ПУЭ п.7.1.87, согласно которым в водном щитке этот провод присоединяется к системе уравнения потенциалов СУП.

Для этого соединяются следующие элементы:

провод РЕ, приходящий из трансформаторной подстанции;
стальные трубы коммуникаций, в том числе те, в которых проложены кабеля;
металлические элементы конструкции и инженерных сооружений.
корпус вводного электрощита и этажных щитков.

При пробое изоляции на корпус через заземление начинает идти ток, что вызывает отключение автоматического выключателя. Если же он недостаточен для срабатывания защиты то, благодаря заземлению, напряжение на корпусе будет отсутствовать. Это позволит избежать электротравмы, а появляющийся при этом ток утечки вызовет срабатывание УЗО.

Соединение большинства бытовых электроприборов с заземлением происходит в розетках с заземляющим контактом, во время монтажа к которому присоединяется провод РЕ.

Важно! В системах защитного заземления TN-S и TN-C-S розетки подключаются трёхжильным кабелем. К заземляющему контакту присоединяется провод с жёлтой или жёлто-зелёной изоляцией

Достоинства системы TN-S по сравнению с другими системами

На сегодняшний день система защитного заземления TN-S обеспечивает максимально возможную защиту людей от поражения электрическим током. Её надёжность можно ещё больше повысить, если дополнительно установить систему уравнивания потенциалов и подключить УЗО или дифавтомат.

Дополнительное достоинство этого вида защиты в отсутствии необходимости устанавливать контур заземления в каждом доме. Такие заземления, согласно ПТЭЭП п.2.7.9., требуют ежегодной проверки своего состояния. Естественно, в большинстве случаев она проводится формально или не производится совсем, что не делает проживание в доме более безопасным.

Ещё одно преимущество заключается в том, что вся электронная аппаратура, находящаяся в металлическом заземлённом корпусе, оказывается защищённой от высокочастотных помех. Такие помехи создают электробритвы, пылесосы, электросварка и другая аппаратура. Поэтому эту систему предпочитают работники, имеющие дело с компьютерными сетями, телевидением, звукозаписывающей и радиолокационной аппаратурой.

Единственный, но существенный, недостаток этой системы заключается в её более высокой цене, поэтому допускается использовать вместо схемы TN-S уже установленное заземление типа TN-C-S.

Заключение

Подводя итог статье можно увидеть, что система TN-S является лучшей из существующих видов заземления и должна применяться во всех новых электросетях. При невозможности заменить на эту схему существующие линии электропередач следует использовать схему TN-C-S.

Похожие материалы на сайте:

5 систем заземления согласно ПУЭ
Система заземления TT для частного дома

Основное отличие

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

Системы заземления TN-C, TN-S, TNC-S, TT, IT

Важнейшей частью проектирования, монтажа и дальнейшей эксплуатации оборудования и электроустановок является правильно выполненная система заземления. В зависимости от используемых заземляющих конструкций, заземление может быть естественным и искусственным. Естественные заземлители представлены всевозможными металлическими предметами, постоянно находящимися в земле. К ним относится арматура, трубы, сваи и прочие конструкции, способные проводить ток.

Но электрическое сопротивление и другие параметры, присущие этим предметам, невозможно точно проконтролировать, и спрогнозировать. Поэтому с таким заземлением нельзя нормально эксплуатировать любое электрооборудование. Нормативными документами предусматривается только искусственное заземление с использованием специальных заземляющих устройств.

Преимущества системы TN-S

На сегодняшний день система защитного заземления tn s считается наиболее безопасной системой заземления. Она способна максимально защитить ваше оборудование, а главное защитить человека от поражения электрическим током.

Вместе с этой системой вам необходимо применять УЗО и системы уравнивания потенциалов. Также еще одним плюсом этой системы можно считать полное отсутствие наводок и других подобных помех. Система TN-S не требует постоянного контроля над состоянием контура заземления. В этом просто нет никакой необходимости. Эта система требует разделение PEN проводника.

Система заземления TN-C

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих N проводников, равное сечению фазных проводников.

Категорически нет. Напоследок рекомендуем просмотреть полезные видео по теме: Вот мы и предоставили описание системы заземления TN-C-S.

Для устранения таких последствий используется соединение корпусов с заземлителем для отвода аварийных токов в грунт и защитные автоматические устройства , за доли секунды отключающие ток при аварийной ситуации.

При системе заземления TN открытые проводящие части соединяются с нейтралью, а нейтраль соединяется с землей. Я хочу коснуться другого — если возникают споры с энергетиками о приемке вашего ВРУ, скорее всего это будет не беседа специалистов о технических нюансах, а тупое бодание с бюрократической машиной. Система ТТ предусматривает отдельный монтаж контура заземления. В таком варианте питания проводка в доме в случае однофазного исполнения выполняется тремя проводами, а если проводка трехфазная, то пятью.

Рекомендуем: Смета электромонтажных работ

Я написал запрос про реализацию TN-C-S и получил такой странный ответ. Фишка в том, что в этом перечне нет не только узла разделения PEN, но и вводного автомата. Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.

Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением. Самонесущий изолированный провод — скрученные в жгут изолированные жилы, причем несущая жила может быть как изолированной, так и неизолированной. Другая ситуация в аварийной ситуации при которой по корпусу бытового прибора начинает течь ток. Заземление в составе электросети В

Заземление TN и его подвиды О заземляющих системах уже многое казано, однако мало кто уделяет внимание расшифровке

Система заземления TN-S

Заземляющий электрод имеет непосредственный контакт с землей. Часто встречаются грунтовые воды, которые обеспечивают грунту очень низкое сопротивление. Относитесь к электрике с почтением! Зато мы обязаны подключить его к шине PE. Почему заземление защищает человека?

Энергоснабжающая организация должна пломбировать: клеммники трансформаторов тока; крышки переходных коробок, где имеются цепи к электросчетчикам; токовые цепи расчетных счетчиков в случаях, когда к трансформаторам тока совместно со счетчиками присоединены электроизмерительные приборы и устройства защиты; испытательные коробки с зажимами для шунтирования вторичных обмоток трансформаторов тока и места соединения цепей напряжения при отключении расчетных счетчиков для их замены или поверки; решетки и дверцы камер, где установлены трансформаторы тока; решетки или дверцы камер, где установлены предохранители на стороне высокого и низкого напряжения трансформаторов напряжения, к которым присоединены расчетные счетчики; приспособления на рукоятках приводов разъединителей трансформаторов напряжения, к которым присоединены расчетные счетчики. Заземляющая конструкция IT IT заземление используется значительно реже, в отличие от предыдущих систем.
Ноль в счётчик нельзя! Подключение PEN строго по ПУЭ.

Схемы заземления частного дома TN-C-S и TT

Схемы заземления частного дома TN-C-S

При энергоснабжении дома по схеме TN-C-S роль защитного проводника и нулевого рабочего проводника на участке сети от трансформатора тока до главной заземляющей шины выполняет один провод(PEN). На главной заземляющей шине (ГЗШ) PEN проводник разделяется на нулевой рабочий проводник (N) и защитный проводник(PE).

1-заземление истчника;2-дом.

Важно помнить, что проводник PEN идет от трансформатора трансформаторной подстанции, где он соединен с нейтральным проводом обмоток и соединен с землей без сопротивлений. Эта нейтраль называется глухозаземленной

Таким образом, при заземлении дома по схеме TN-C-S главная заземляющая шина (ГЗШ) дома соединена с заземлением питающего трансформатора

И, с первого взгляда, кажется, что такого соединения достаточно, чтобы заземлить все розетки и электрооборудование дома. Но это не совсем так. Все зависит, где будет расположена главная заземляющая шина (ГЗШ) дома

Таким образом, при заземлении дома по схеме TN-C-S главная заземляющая шина (ГЗШ) дома соединена с заземлением питающего трансформатора. И, с первого взгляда, кажется, что такого соединения достаточно, чтобы заземлить все розетки и электрооборудование дома. Но это не совсем так. Все зависит, где будет расположена главная заземляющая шина (ГЗШ) дома.

Вариант 1. Ввод электропитания в дом осуществляется через вводное устройство (ВУ) на столбе линии электропередач (ЛЭП).

В этом случае главная заземляющая шина (ГЗШ) расположена на столбе и разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит на столбе в щите.

Вариант 2. Ввод электропитания в дом осуществляется через вводное распределительное устройство (ВРУ) находящееся в доме или возле него.

В этом случае разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит непосредственно в доме, а от столба до дома роль защитного проводника и нулевого рабочего проводника объединены. При таком варианте подключения электропитания необходимо сделать повторное заземление дома.

В обоих вариантах, заземление частного дома по системе TN-C-S связана с заземлением источника питания (трансформатора). Такая связь заземления источника питания с системой заземления дома отсутствует в системе заземления по схеме TT.

Схемы заземления частного дома TT

1-заземление источника;2-дом;3-заземление дома.

Схемы заземления частного дома по схеме TT имеет место на существование, но опять с маленькими «но».

Для того чтобы сделать заземление по системе TT ,нужно представить обоснование отказа от системы TN-C-S и выполнить все требования установленные к системе TT.Так в чем же особенность системы TT для заземления частного дома.

Особенности системы заземления по схеме TT

Система заземления дома независима от нейтрали источника питания (трансформатора) ;
Заземлитель корпусов оборудования в доме не зависит от заземления источника питания (трансформатора);
В электропроводке, сделанной по схеме TT обязательно применение устройств защитного отключения (УЗО). Без УЗО в схеме TT система защиты человека от любых утечек тока, при повреждении изоляции, отсутствует полностью. А это, недопустимо.

В виду сложности практического осуществления заземления частного дома по схеме TT, подавляющее большинство частных домов, заземляется по системе TN-C-S.

Повторюсь: Система заземления частного дома по схеме TN-C-S предполагает объединение защитного проводника (PE) и нулевого рабочего проводника на отдельных участках электропроводки до распределения электропитания.

Elesant.ru

Нормативные ссылки:

ПУЭ, Правила устройства электроустановок,издание 7
ГОСТ 121.030-81,Электробезопасность. Защитное заземление. Зануление

26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
Анкерные зажимы и кронштейны
Арматура для СИП 2
Ввод кабеля из траншеи в дом
Вводное устройство. ВУ в частный дом
ВРУ. Вводно-распределительное устройство дома
ГЗШ. Главная Заземляющая Шина
Глубинный заземлитель

Tags: автомат, бра, ваго, вид, выключатель, генератор, дом, , зажим, заземление, заземлить, защитный, изоляция, кабель, как, контур, крон, , магнит, напряжение, нейтраль, подключение, потенциал, правило, принцип, провод, проект, пуск, , работа, розетка, ряд, сеть, система, соединение, сопротивление, средство, срок, схема, тен, тип, ток, трансформатор, треугольник, , установка, щит, электроснабжение

Система TN и ее подсистемы, их особенности, достоинства, недостатки

Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).

К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.

Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.

TN-C.

Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.

Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.

Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.

Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.

Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.

Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.

Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.

Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.

TN-S.

В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.

Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.

Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.

К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.

К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.

При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.

Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).

А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).

Именно высокая стоимость и является основным недостатком этой системы.

TN-C-S.

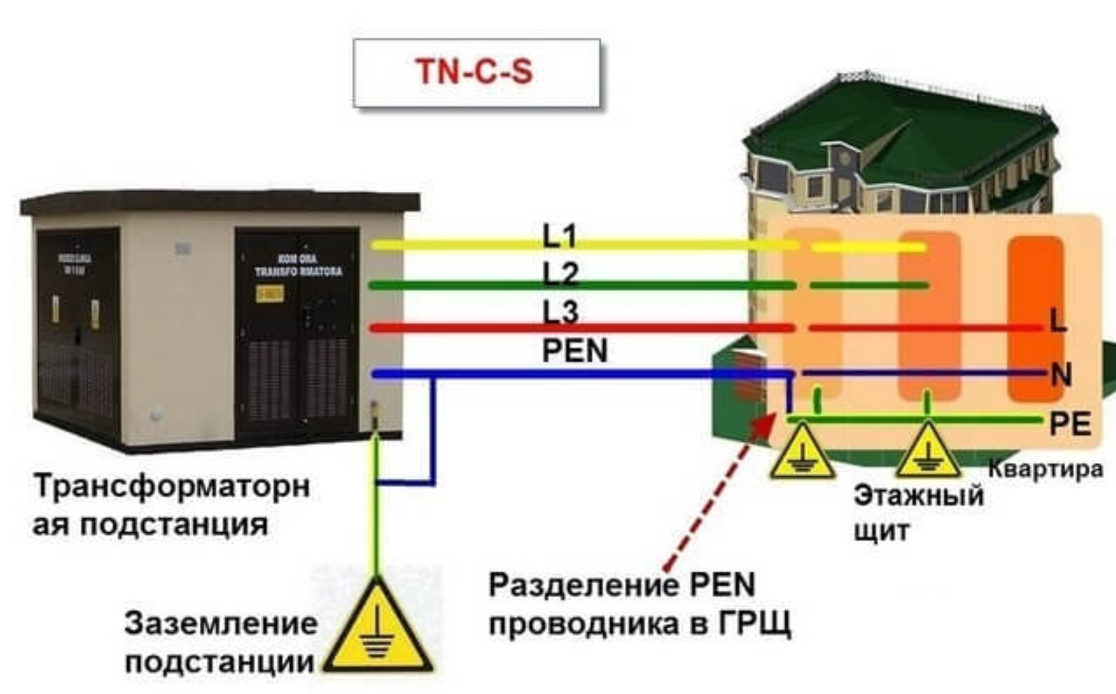

Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.

Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.

Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.

При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.

После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.

Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.

TN-C-S

Для минимизации проблем со схемой TN-C, введена система заземления TN C S. Это некий компромисс, переходный вариант от старой C к современной S.

Как она устроена, и в чем отличие от TN-S?

В произвольном месте, глухозаземленная нейтраль объединяется с защитным заземлением. Точнее, от рабочего нуля выполняется ответвление. Как правило, такая точка организуется на входе силового кабеля в объект.

На вводном щитке потребителя (обычно, это общий ввод на объекте: многоквартирный дом, офисное здание и прочее) имеются уже две шины: рабочий нуль, и защитное заземление. Далее к потребителям идут привычные и безопасные силовые кабели: трехжильный к однофазным электроустановкам, и пятижильный к трехфазным.

В каждый вводной щиток квартиры, или обособленного помещения внутри объекта, линии защитного заземления и нуля заходят уже в разделенном виде. Для конечного потребителя, система заземления по схеме TN-C-S выглядит, как обычная и безопасная TN-S. На самом деле, уровень безопасности далеко не 100%.

Почему система TN-C-S не обеспечивает полную защиту от поражения электротоком? Слабое место находится на участке от питающей подстанции до точки объединения нуля и защитного заземления. Если на пути от подстанции, где глухозаземленная нейтраль соединена с заземлителем, до вводного распределительного устройства на объекте, произойдет разрыв линии PEN, все потребители останутся без контура заземления.

При проведении капитального ремонта на объектах жилого фонда советской постройки, обязательно организуется система заземления. Для экономии средств, выполняется она по схеме TN-C-S. В лучшем случае, при объединении линии PEN с вновь проложенной шиной защитного заземления, производится электрическое подключение к реальному контуру заземления. В большинстве домов присутствует основная система уравнивания потенциалов, имеющая надежный контакт с грунтом. Но зачастую, чтобы упростить себе задачу, бригады ремонтников просто устанавливают перемычку между новой шиной заземления и рабочей нейтралью, внутри вводного распределительного устройства.

Как быть, если ваш дом подключен по системе TN-C, а до ближайшего капремонта еще много лет? Организовывать индивидуальное заземление в квартире, или объединяться хотя бы с соседями по подъезду. Иначе использование современных электроприборов (бойлеры, электрические духовки, стиральные машинки и пр.) станет источником повышенной опасности.

Есть горе мастера, немного разбирающиеся в электротехнике, но не понимающие ответственности за нарушение ПУЭ. Зачастую, вместо организации контура заземления по ГОСТу, шина защитного заземления соединяется с металлическими элементами инфраструктуры. В лучшем случае, со стояками холодной или горячей воды, в худшем — с системой отопления.

Действительно, при строительстве дома, эти трубы соединялись с контуром основной системы уравнивания потенциалов. Изначально был организован физический контакт с «землей». Но в процессе эксплуатации (особенно если вашему дому несколько десятков лет), целые участки трубопроводов заменены на полипропилен. Разумеется, ни о каком заземлении в этом случае не может быть и речи.

Организовав такое подключение, владелец квартиры пребывает в ложной уверенности, что у него с безопасностью полный порядок. Мало того, при появлении на корпусе электроустановки опасного потенциала (достаточно напряжения более 42 вольт), опасности подвергаются все соседи.

Как эффективно распределить электроды

При создании многостержневой системы заземления необходимо помнить то, что соединительная полоса (труба, арматура, уголок и т.д.) между электродами, если она находится в земле, также является дополнительным заземлителем и уменьшает общее сопротивление. Также эффективность дополнительных электродов снижается при уменьшении расстояния между ними. Поэтому, если мы хотим добиться минимального сопротивления, нам нужно расположить заземлители подальше друг от друга

Но, кроме сопротивления, есть еще вещи, на которые следует обратить внимание. Если к нашим заземлителям подключаются молниеотводы, то их не стоит выносить за пределы защищаемого объекта

Например, если мы строим контур из 4-х вертикальных заземлителей для квадратного дома, то разумно было бы расположить их вблизи каждого угла. Если объект узкий и длинный, то электроды лучше распределить вдоль одной из стен. И так далее.

При устройстве заземления и его эксплуатации следует также руководствоваться нормативными документами: ПТЭЭП (гл. 2.7. Заземляющие устройства) и Нормы испытаний электрооборудования, гл. 26, заземляющие устройства

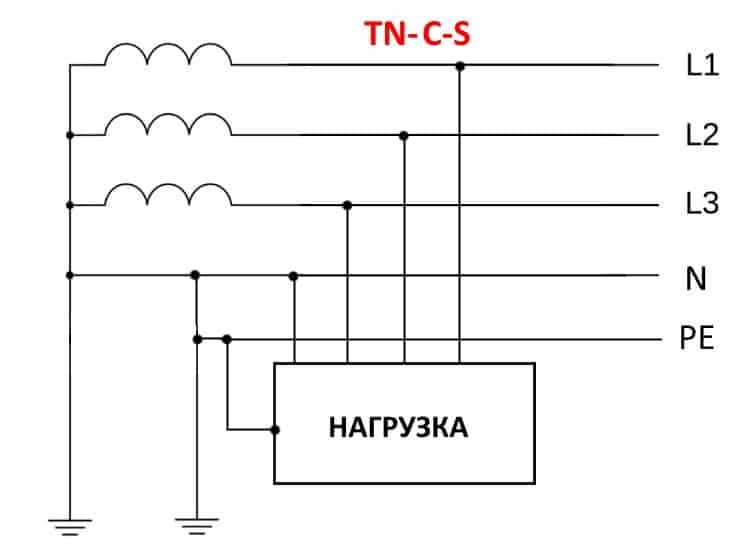

Схема подключения по системе TN-C-S

В связи с тем, что система TN-C не обеспечивает необходимый уровень безопасности в жилых зданиях, особенно в частных домах, к которым подключёно однофазное напряжение 220В, её необходимо модернизировать и превратить в систему заземления TN-C-S.

Эта работа может быть выполнена с минимальными затратами, поэтому такая схема получила широкое распространение, несмотря на имеющиеся недостатки конструкции.

Само название TN-C-S указывает на то, что заземляющий и нейтральный проводники соединены только на трансформаторной подстанции (в начале линии), а на вводе в здание, у потребителя, разделяются на два отдельных провода.

Питающие трансформаторы в таких схемах используются с глухозаземлённой, неотключаемой, нейтралью.

Согласно ПУЭ п.1.7.132 использовать объединённый проводник PEN в однофазных цепях запрещается (не относится к ответвлениям от воздушных линий).

Поэтому при реконструкции схемы электроснабжения в домах, к которым подводится 220В, разделение этого провода на PE и N производится в месте подключения здания к трёхфазной линии.

В многоквартирных домах это делается во вводном щите в здание, а НЕ НА ПЛОЩАДКЕ в щитке возле электросчётчика.

При подключении здания не к подземному кабелю, а к воздушной линии электропередач, то, согласно ПУЭ п.1.7.102, место разделения проводов подлежит обязательному заземлению.

Как указано в ПУЭ п.1.7.135, соединять после разделения проводники PE и N ЗАПРЕЩАЕТСЯ!

Описание системы TN-C-S со всеми техническими требованиями к ней указано в ПУЭ п.1.7.3, 1.7.13, и рис.1.7.3

Общие понятия

Для более чёткого понимания и восприятия материала рассмотрим два типа электрических сетей. Внешняя питающая электросеть — линии электропередач (ЛЭП), по которым электроэнергия поступает к нам в дом.

На фото ниже показан фрагмент городской воздушной линии электропередачи, питающей жилые дома по моей улице. В типовом случае используют четыре изолятора (ролика) закреплённых на опоре. Три верхних изолятора используют для фазных проводников (обозначены L1, L2, L3) и нижний изолятор используют для нулевого рабочего проводника (обозначен буквой N). При однофазном питании в жилой дом электроэнергия поступает по двум проводам (на фото показана отходящая линия (L1 — N), при трёхфазном электроснабжении в жилой дом электроэнергия поступает по 4 проводам, т. е. используются все четыре провода.

Таким образом, городская воздушная линия (ВЛ) представляет собой четырёхпроводную систему (обозначаемую комбинацией букв TN-C), в которой проводник N (в современной терминологии PEN) совмещает в себе функции рабочего и защитного проводника. Данная система (TN-C), несмотря на её существенные недостатки, для внешних питающих сетей разрешена к применению. Но вот использовать её внутри жилых помещений согласно действующим нормативным документам нельзя.

Внутренняя (внутридомовая) электрическая сеть — лектрическая сеть, проложенная внутри дома, посредством которой обеспечиваются электроэнергией потребители в жилом доме и в хозяйственных постройках, а также освещение помещений дома и хозяйственных построек.

Как отмечалось выше, использовать систему TN-C внутри жилых строений запрещено. К использованию разрешена лишь система TN-C-S. Причин достаточно:

Невозможность системы TN-C обеспечить требуемую электробезопасность для жильцов дома и безопасность самого строения.
Невозможность использования (по крайней мере, полноценного) современных устройств защитного отключения.
Невозможность правильного и безопасного подключения современных бытовых приборов (телевизор, стиральная машина, холодильник и т. д.).

Для наглядности рассмотрим подключение к внутридомовой электросети современной бытовой техники, имеющей трёхконтактную вилку (в обиходе называют евровилкой). При однофазном питании жилого дома в дом приходит два провода (фазный и нулевой), как показано на фото выше. Для правильного и безопасного подключения бытовой техники, оборудованной евровилкой, требуется три провода, фазный (L), нулевой рабочий (N) и защитный (PE). Что и показано на фото ниже слева.

Таким образом, в случае подключения бытовой техники к двухпроводной электропроводке оборудование работать будет. Такое подключение современной бытовой техники характерно для старых многоквартирных домов. Но в этом случае возникает реальная угроза поражения электрическим током. Почему? Если посмотреть на схему подключения внутри самого устройства (стиральная машина, холодильник и т. д.), то мы увидим, что третий защитный провод (PE), идущий от вилки, подключён к корпусу оборудования. На фото справа показано подключение защитного проводника внутри сварочного аппарата (обведено белым кругом). Аналогично подключаются и прочее электрооборудование (стиральная машина, холодильник и т. д.). За счет такого подключения корпус электроприбора всегда защищён от появления на нём высокого (фазного) напряжения. Так как в случае повреждения (пробоя) изоляции и появления фазного напряжения на корпусе прибора, сработает защитный автомат (либо по току короткого замыкания, либо по току утечки) и отключит неисправный прибор. Тем самым исключается возможность поражения человека электрическим током при неисправном оборудовании.

К сожалению, на практике ситуация такова:

Люди мирятся (либо вынуждены мириться) с возможной опасностью поражения электрическим током при использовании в доме устаревшей (двухпроводной) электрической сети.
Начинают пытаться «решать проблему» народными методами.

Так, например, в сети Интернет высказывается идея объединить (соединить между собой) контакты проводников N и PE в розетке. Тем самым, якобы, корпус электроприборов будет занулён, и будет обеспечена безопасность жильцов. Делать этого категорически нельзя, так как вероятность поражения электрическим током существенно возрастает. Чтобы понять почему, рекомендую посмотреть мою статью «Электромонтажные работы в доме — по британскому стандарту».

Таким образом, для правильного безопасного подключения электрооборудования в доме с возможностью использования современных защитных устройств (УЗО), требуется модернизация (реконструкция) электрической сети в жилом доме.

Система заземления tn-s (пуэ)
