Пять главных отличий между узо и дифавтоматом

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Главные характеристики УЗО

Выделим главные технические характеристики, на которые нужно обращать внимание при выборе УЗО для жилого помещения перед началом ремонта. К ним относятся:

• количество полюсов: двухполюсный и четырёхполюсный УЗО;
• напряжение сети: 220 или 380 В;
• номинальный ток нагрузки сети, он колеблется от 16 до 100 Ампер;
• условный ток короткого замыкания – может варьироваться от 3 до 15 кА. Эта величина показывает надёжность данного УЗО, и его способность к сопротивлению при возникновении замыкания;
• конструкция устройства – электронный либо электромеханический;
• принцип его работы (Ас, А, В, S или G);
• его коммутационная способность.

Коммутационная способность – обозначается Im; являет собой максимальное значение, до которого это устройство будет реагировать. Эта величина должна составлять не менее 500 А.

Для обычной сети напряжения в 220 Вольт оптимально подойдут обычные двухполюсные приборы. Но для трехфазной сети с напряжением около 380 В следует выбирать уже упомянутые нами четырёхполюсные приборы УЗО.

Основные элементы и характеристики УЗО

Современные защитные устройства не рекомендуется устанавливать в домах со старой проводкой. В таких помещениях часто происходит утечка тока, что приводит к нестабильности всей сети и существенным скачкам напряжения. В результате УЗО может срабатывать вообще без причин.

Обычно в жилых помещениях УЗО устанавливают для защиты утечки тока на кухнях и ванных, так как именно в этих комнатах существует повышенная влажность. Эти места более всего насыщены электрическими приборами, где может образоваться утечка тока.

ПРИНЦИП ДЕЙСТВИЯ УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

УЗО предназначено для работы в сетях с защитным проводником (PE или PEN). При включении электроприборов в таких сетях их корпуса соединяются с защитным нулевым проводником через специальный контакт в розетке.

Таким образом, при пробое внутренней изоляции и появлении фазного напряжения на корпусе происходит короткое замыкание и отключение автомата питания электромагнитным расцепителем.

Однако в случае частичной потери внутренних изоляционных свойств прибора, электроток, протекающий между фазным проводом и защитным нулём, может быть гораздо меньше уставки не только электромагнитного, но и теплового расцепителя.

В этом случае корпус электроприбора может находиться под напряжением, в то время как защита от сверхтоков не будет реагировать и отключение не произойдёт. В этой ситуации и приходит на помощь УЗО — устройство защитного отключения.

В основе принципа работы УЗО — контроль токовой утечки, возникающей при снижении уровня изоляции электрооборудования.

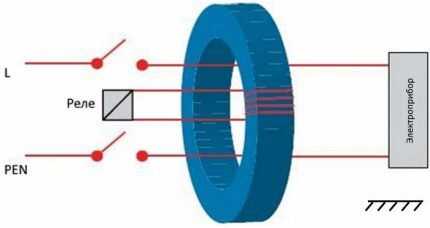

Основной элемент устройства защитного отключения — дифференциальный трансформатор. Магнитный сердечник этого трансформатора имеет форму тора (проще говоря, бублика). Первичной обмоткой трансформатора служат фазный и рабочий нулевой провода, обычно образующие несколько витков. Вторичная обмотка питает исполнительный механизм, производящий отключение.

При исправной изоляции подключенный к сети прибор создаёт только одну токовую цепь: фаза — нагрузка — рабочий ноль. В этом случае первичная обмотка трансформатора создаёт результирующий магнитный поток в сердечнике, равный нулю, так как токи фазного и нулевого рабочего проводов равны по величине и находятся в противофазе.

В случае ухудшения изоляции в приборе кроме основной токовой цепи, в зависимости от места повреждения изоляции образуется одна или две дополнительные параллельные цепочки:

• фаза — нагрузка — защитный проводник (PE или PEN) — рабочий нулевой провод;
• фаза — защитный проводник — нагрузка — рабочий нулевой провод.

В любом из этих случаев электроток фазного провода делится на две цепи — одна часть тока возвращается через рабочий ноль, вторая — через защитный провод.

Это приводит к тому, что ток в фазном проводе больше, чем в рабочем нулевом проводнике, следовательно, магнитные потоки нуля и фазы уже не уравновешиваются. Ток во вторичной обмотке индуцируется разностью этих потоков, поэтому трансформатор и называется дифференциальным.

Различные модели УЗО настроены на разные значения тока утечки, при котором происходит срабатывание исполнительного механизма и отключение устройства от сети. Уставка тока утечки является основным техническим параметром УЗО.

Мировая промышленность производит устройства защитного отключения, имеющие следующие значения дифференциального тока срабатывания:

1. 6 мА — приборы самой высокой чувствительности, соответствуют стандартам безопасности стран ЕС и США. Их использование в сетях с изношенной проводкой приводит к неустойчивой работе и частым отключениям. В России не применяются;
2. 10 мА — устройства, имеющие такую уставку дифференциального тока применяются при подключении электрооборудования в помещениях с повышенной влажностью и других опасных условиях;
3. 30 мА — устройства с такой характеристикой имеют наибольшее распространение;
4. 100 мА и более — отдельный класс устройств, выполняющих противопожарные функции.

Особое предназначение УЗО с дифференциальным током отключения 100 мА и более обусловлено тем обстоятельством, что электроток 100 мА и выше считается смертельным при его протекании через тело человека. Поэтому устройства защитного отключения с токами 10 и 30 мА предназначены для защиты человека и подключаются в цепи отдельных электроприборов.

УЗО на 100 мА и выше не гарантируют защиту человека от смертельно опасного тока, они служат для предотвращения возгорания электропроводки и устанавливаются обычно во вводных и распределительных щитах.

Можно ли ставить УЗО если нет заземления

Про важность монтажа УЗО в тех местах, где существует повышенная вероятность поражения электрическим током, говорят все мастера, и этим не стоит пренебрегать. Некоторые опытные специалисты утверждают, что подключение этого прибора без выполнения его заземления в двухпроводных электрических сетях невозможно

Это ведет к тому, что придется модернизировать домашнюю сеть, а стоит это дорого. К тому же придется вообще отказаться от устройств защитного отключения.

Внешний вид УЗО

Обратите внимание! Данное убеждение неверно, так как на устройстве защиты имеются всего два разъема для фазы и нуля, а заземление просто некуда вставить. Более того, конструкционные особенности этих приборов и их принцип работы позволяют им спокойно функционировать и без заземления

Подтверждением этого факта являются случаи, когда устройство защитного отключения подсоединялось к трехпроводной сети электрического тока и работало долго и безо всяких сбоев даже в тех случаях, когда заземляющий кабель был отключен или оборван.

Популярная схема подключения УЗО без заземления в квартире

Возможна ли установка УЗО в сеть без заземления?

Конструкции защитных устройств вариативна: в ней могут быть предусмотрены только клеммы фазы и «ноль». Работает ли УЗО без заземления?

Двухпроводную систему без заземления применяли при постройке домов во времена существования Советского Союза. Схемы с третьей фазой характерны для более новых построек. В старых домах с двухфазной системой возможно, как подключение УЗО с заземлением, так и без заземления. Заметить разницу можно только в момент срабатывания: схема с заземлением произведет аварийное отключение всех приборов, как только обнаружится утечка тока, а в схеме УЗО без заземления защита сработает, только если дотронуться до прибора, находящегося под напряжением. Если подключен защитный механизм, системы срабатывают моментально, предотвращая вероятность поражения током.

Какое устройство защитного отключения выбрать?

К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.

Устройство защитного отключения для квартиры

Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа — АС, с номинальным напряжением — 230 В и номинальным током до 32 А.

Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.

Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА .

Устройство защитного отключения для дома

В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).

В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т.п.

Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.

Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.

Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.

Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.

В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.

УЗО И ДИФ. АВТОМАТ — В ЧЁМ РАЗНИЦА

Как уже было отмечено, автоматический выключатель и устройство защитного отключения — приборы, выполняющие различные функции.

Автомат необходим для защиты оборудования при возникновении коротких замыканий и перегрузок. УЗО, по сути, контролирует состояние изоляции электроприборов и проводки, производя отключение при его нарушении. Поэтому эти приборы, как правило, устанавливаются вместе.

Поскольку УЗО и автоматический выключатель почти всегда соседствуют в распределительных щитах, логичным шагом стало конструирование прибора, объединяющего в себе их функции. Результатом такого гибрида и стал дифавтомат. Таким образом, дифавтомат это не что иное, как объединение в одном корпусе двух устройств — УЗО и автоматического выключателя.

Дифференциальный автомат по сравнению с применением УЗО и автоматического выключателя как отдельных приборов обладает рядом преимуществ:

• облегчается монтаж за счёт уменьшения количества подключаемых проводов;
• дифавтомат как правило, занимает меньше места, чем УЗО с автоматическим выключателем;
• применение диф. автомата обеспечивает выигрыш в цене оборудования.

К отрицательным качествам дифавтомата следует отнести то, что при выходе из строя автомата или УЗО, входящих в его состав, замене подлежит дифавтомат целиком.

Кроме этого следует учесть, что параметры выключателя, входящего в состав дифавтомата необходимо согласовывать по условию селективности с характеристиками вышестоящего автомата. Это относится и к дифференциальному модулю дифавтомата, который согласовывается по току с установленным выше УЗО.

  *  *  *

2014-2023 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Устройство защитного отключения

Предназначение УЗО – снятие напряжения с проводов, подходящих к нему, при возникновении утечки тока опасной величины внутри контролируемой схемы. Устройство срабатывает только в том случае, если разница токов достигает определенного значения. Когда отклонение небольшое или величина тока, выходящего из нулевого проводника, соответствует току, входящему в фазный провод, подача электропитания не блокируется.

Отличие УЗО от автомата в том, что оно не защищает проводку и прибор от короткого замыкания, а лишь обеспечивает защиту от поражения током в случае касания токоведущих частей или неисправности оборудования. Оно также предотвращает возможность возгорания проводки вследствие замыканий на землю или при возникновении токов утечки.

Автоматический выключатель

Это устройство не контролирует токи утечки, оно предназначено для ликвидации неисправностей, спровоцированных коротким замыканием или перегрузом проводов. В конструкцию агрегата входят:

• Электромагнитная катушка отключения быстрого действия.
• Система гашения электрической дуги.
• Тепловой расцепитель, работающий с выдержкой времени.

Существует множество моделей автоматических выключателей, рассчитанных для установки на объектах разной направленности.

Автоматический выключатель и УЗО всегда подключаются в схему последовательно.

Выключатель автоматический дифференциальный

Он предназначен для ликвидации всех видов неисправностей (утечка тока, перегруз проводов, короткое замыкание), поэтому его конструкция сложнее, чем у первых двух устройств. В дифавтомат встроено УЗО, защищенное тепловым и электромагнитным расцепителями.

Сравнительная характеристика защитных автоматов

Выбор прибора определяется задачами, которые он призван выполнять. УЗО и автоматический выключатель устанавливают в случае одновременного подключения нескольких электроприборов разной мощности (например – холодильник, стиральная машина, микроволновка и кофеварка). Если хотя бы часть из них работает в один и тот же период времени, их мощность может превысить номинальную величину защит, что приведет к перегрузу по току.

Выключатель автоматический дифференциальный чаще используется для защиты одного прибора, подключенного отдельной линией.

Конструктивное исполнение УЗО и автоматического выключателя проще, чем у дифавтомата, поэтому при настройке последнего требуется больше операций.

С экономической точки зрения дифавтомат менее выгоден, так как, если он выйдет из строя, придется покупать новый. В случае подключения автоматического выключателя и УЗО ломается и требует замены обычно только один из приборов.

Маркировка защитных автоматов

Внешний вид дифавтомата и УЗО идентичен, но для удобства покупателей разработана система маркировки, благодаря которой их легко отличить. Буквы «ВД» (выключатель дифференциальный) на корпусе обозначают УЗО, а буквы «АВДТ» — дифавтомат. На корпусе дифавтомата в схеме показаны токовые защиты автоматического выключателя, в то время как у УЗО – только дифференциальный трансформатор цепи и тока.

Критерии выбора УЗО

Выше мы рассмотрели, какие типы и виды УЗО бывают, и убедились в необходимости их использования. На вопрос, какое УЗО выбрать для вашего дома и как подобрать этот действительно нужный прибор, лучше помогут ответить специалисты. При строительстве нового дома либо при капитальном ремонте квартиры нужно разработать проект всего электроснабжения помещения. Во время процесса ремонта возникает много технических нюансов, с ними под силу справиться лишь опытные инженеры-электрики. Именно они помогут вам правильно выбрать подходящее устройство защитного отключения для вашего дома.

Если в вашей квартире не установлено реле напряжения, то вы можете быть подвержены скачкам напряжения сети. В розетке вместо 220 Вольт может резко появиться 300 Вольт. Такие перепады напряжения очень опасны для электронного УЗО. Ведь из-за таких скачков может выйти из рабочего строя его электронная плата. Вы можете и не знать, что внутреннее устройство вышло из строя. Поэтому особо рекомендуется выполнять периодическую проверку работоспособности УЗО. Для этого существует функция «Тест» на корпусе устройства, лучше это делать раз в месяц.

УЗО различных производителей

Также не мешает обратить внимание на выбор производителя УЗО. Рассмотрим лучшие европейские фирмы производители данных приборов:

• ABB;
• Legrand;
• Siemens;
• Schneider electric;
• Moeller;
• AEG.

Но уже существует вполне приличная альтернатива среди отечественных производителей:

• DEKraft;
• КЭАЗ;
• ИЕК;
• Контактор.

Исходя из этого рейтинга, вы можете сами изучить отзывы на различных сайтах, чтобы определиться с производителем автоматического автомата для дома.

Также выбор зависит, куда вы будете устанавливать данное устройство – в частный дом или квартиру. Напряжение, протяжённость и количество подключённой бытовой техники, требует особого внимания при подключении УЗО.

Немного истории

Первый действующий образец устройства дифференциального тока (УЗО) был изготовлен германской фирмой RWE в 1937 г. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле. Чувствительность  устройства была 80 мА. В 1958 году доктором Биглмайером из Австрии было предложено новое решение конструкции УДТ — в устройстве были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА.

В 1970-х годах большинство УЗО  выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов, в США, большинство бытовых устройств дифференциального тока были уже встроенными в розетки.

В СССР первое серийное устройство дифференциального тока для укомплектования трехфазного электрифицированного инструмента было изготовлено в 1966 году Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УЗО было разработано в 1974 году, но в серию не пошло. С 1982 года все учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось устройством защитного отключения. В СССР серийное бытовое УЗО начало производиться с 1988 года.  Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2, РУД-0,5. В настоящее время устройство используются преимущественно для монтажа в электрощите на DIN-рейку.

Назначение УЗО автомата

Зачем же нужен УЗО автомат в домашней электросети? Основная функция устройства защитного отключения — дополнительная защита от поражения электрическим током. Это проявляется в следующем :

• Устройство дифференциального тока отключает питающую сеть при прямом прикосновении человека или животного к электрооборудованию, находящемуся под напряжением. Так, к примеру, при ремонтных работах случайное повреждение проводки и контакт с ней может привести к летальному исходу. Но если установлено УЗО, то оно сразу определит, что часть тока при контакте с человеком не вернулось и разорвет цепь.
• Устройство дифференциального тока отключает питающую сеть в случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машины повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса. УЗО сразу отключит электричество, потому что ток, ушедший от устройства защитного отключения будет расходиться с входящим током.

Однако есть и такие ситуации, когда устройство защитного отключения не сработает:

• Устройство дифференциального тока не сработает, если человек оказался под напряжением, но тока замыкания на землю при этом не возникло, например, при прикосновении одновременно к фазному и нулевому проводу. УЗО не может отличить протекание тока через тело человека от нормального протекания тока в нагрузке.
• Устройство дифференциального тока зависимое от напряжения сети нуждается в питании, которое получает от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда выше УДТ произошел обрыв нейтрального проводника, а линейный остался под напряжением. В этом случае устройство будет неспособно отключить цепь

Требования по установке и применению УЗО приведены в серии стандартов на электроустановки зданий МЭК 60364.

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда

Поэтому важно своевременно позаботиться о безопасности

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Следует отметить, что существуют разновидности УЗО, исходя из которых в каждом конкретном случае организуется определенная защитная схема:

• гарантирующая безопасность прикосновения;
• упреждающая технические повреждения;
• противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Различие по назначению

Различия в названиях устройств. На данный момент многие производители в целях предотвращения недоразумений с правильным определением функций устройства по его обозначению, используют лицевую сторону или же один из боков крышки для печати названия оборудования, указывая при этом что это либо УЗО, либо дифавтомат.

Маркировка. Определить какое именно перед вами устройство достаточно просто, для этого необходимо осуществить правильную дешифровку его маркировки

Чтобы определить, что перед вами находится УЗО, а не дифавтомат, обратите внимание на его корпус, точнее на информацию, которая на нем указана: если в начале маркировки нет каких-либо буквенных обозначений, то это явный признак того, что данное оборудование – УЗО.

Например, для УЗО ВД-61 указано только значение номинального тока (16А), при этом буквы с типом характеристики нет. Если же перед значением номинального тока защитного оборудования присутствует буква, то это свидетельствует о том, что данное оборудование является дифавтоматом. К примеру, у дифавтомата АВДТ32 перед номинальным током стоит буква С, которая свидетельствует о типе характеристик присутствующих в нем расцепителей.

Схематические особенности. Этот способ поиска отличий будет актуален в первую очередь для «продвинутых» пользователей, которые знакомы с азами схемотехники и способны прочитать простейшую схему подключения. Итак, если на схеме представлен только дифференциальный трансформатор, имеющий кнопку «Тест», то стоит знать, что таким образом отмечается только УЗО.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка. Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод. Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер.

Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества. Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата.

В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется. Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен. Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Устройство УЗО автомата

Главным компонентом УЗО является дифференциальный трансформатор. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдет размыкание электрической цепи.

Линейный и нейтральный проводники от источника питания подключаются к контактам в верхней части устройства, нижние контакты — соединяют УДТ с внутренней электросетью. При включении тумблера контакты замыкаются, и УЗО пропускает ток. Соленоид внутри устройства удерживает контакты в замкнутом состоянии после того, как тумблер отпущена. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС (электродвижущая сила) отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе (часть тока протекает через тело человека обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством, которое отключает питание соленоида и контакты размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (тест) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод. Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.
