Тонкости выбора дифференциального автомата

Выбор УЗО по уставке тока утечки и номинальному току

Уставка тока утечки — главная характеристика устройства. Это минимальная величина утечки тока, вызывающая срабатывание аппарата. По этому параметру УЗО делятся на два вида.

К первому виду относятся устройства, защищающие от поражения электротоком:

1. 6 мА. Американский и европейский стандарт. У нас не применяются, поскольку требовательны к качеству проводки;
2. 10 мА. Через них подключаются розетки и электроприемники в помещениях с повышенной влажностью (ванные, бассейны, бани, сауны);
3. 30 мА. Для розеток и приборов в сухих помещениях.

Ко 2-му типу относятся противопожарные УЗО, имеют меньшую чувствительность:

• 100 мА;
• 300 мА;
• 500 мА;
• 1000 мА.

В электрической цепи всегда присутствуют нормальные утечки (дефекты в изоляции, места соединений и пр.) и они тем выше, чем больше длина цепи. Потому нет смысла ставить УЗО чувствительностью 10 или 30 мА, к примеру, на вводе в здание — оно постоянно будет срабатывать.

Сеть объекта разбивают на группы и в каждую устанавливают УЗО с требуемой чувствительностью. На вводе в здание устанавливают устройство с меньшей чувствительностью и задержкой срабатывания (об этом ниже) — для подстраховки. Другая важная характеристика, как у всех электроприборов вообще, — номинальный ток. Зависит от нагрузки, включаемой в цепь.

Дело в том, что при относительно небольших перегрузках, обычные бытовые автоматические выключатели класса В отключаются далеко не сразу. Время их срабатывания может достигать 60 мин, когда нагреется биметаллическая пластина теплового расцепителя.

Если УЗО рассчитано на тот же номинальный ток, оно в течение этого времени будет работать с перегрузкой, что приведет к выходу из строя.

Рекомендуется выбирать УЗО с номинальным током на ступень выше, чем у защищающего данную группу автоматического выключателя.

Вычисление показателей

Расчет мощности при выборе автомата проводится так. Например, все монтажные работы выполнены электрическим кабелем с сечением 3,0 и максимальной силой 25А.

Общая мощность приборов равна: микроволновая печь 1,5 kW, электрочайник 2,1 kW, холодильник 0.7 kW, телевизор 0.5 kW. Суммарная мощность получается равной 4,7 kW или же 4.7 * 1000 W.

Чтобы мощность в каждой цепи было проще рассчитать, нагрузку разделяют на группы. Оборудование наибольшей мощности подключают отдельно. Не стоит пренебрегать нагрузкой малой мощности, поскольку при расчетах в сумме может получиться существенный результат.

Для вычисления используем формулу: мощность / напряжение. Итого 21,3 А. Потребуется УЗО или дифавтомат с граничным потреблением 25А, не более. Если количество потребителей более двух, то суммарную мощность следует умножать на 0,7, для корректировки данных. При нагрузке три и более – на 1,0.

Понижающие коэффициенты для некоторых приборов:

• холодильное оборудование от 0,7 до 0,9, в зависимости от характеристик мотора;
• подъёмные устройства и лифты 0,7;
• оргтехника 0,6;
• люминесцентные лампы 0,95;
• лампы накаливания 1,1;
• тип ламп ДРЛ 0,95;
• неоновые газовые установки 0,4.

Понижение мощности обусловлено тем, что не все приборы могут быть включены одновременно.

По значению рабочего тока нагрузки подбирается автомат. Номинал автомата должен быть чуть меньше рассчитанного значения тока, но допускается выбирать и немного большие значения.

Выбор дифференциального автомата особенности

Все дифференциальные автоматы оснащены тестовой кнопкой для проверки его работоспособности. Не стоит пренебрегать безопасностью и провести тестовую проверку утечки тока. Перед тем, как устанавливать автомат, нужно понимать, какими возможностями он обладает. Также необходимо подсчитать общее число потребителей, питающихся от сети. Такая ясность будет полезной при выборе дифавтомата и поможет избежать отклика устройства по причине чрезмерной перегрузки сети.

Также не стоит подключать дифференциальные автоматы абсолютно во все сети. В основном их ставят на розетки и линии из кабелей. Очень часто дифзащитой не оснащают электрические плиты или линии для освещения.

Не воспринимайте услышанное, как призыв пренебрегать защитой для таких линий, но когда в щите ограниченное место, то лучше использовать его рационально. Для подключения обычных кабельных линий для электрической плиты либо систем освещения можно использовать стандартный автоматический выключатель. Но никак не стоит игнорировать, к примеру, розетки в спальне.

Также ответственно стоит подойти не только к выбору дифференциального автомата, но и к его установке – ведь при некачественной установке защита может не сработать, и человек попадет под воздействие электрического тока.

КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Ввиду большого набора характеристик доступных устройств логично встает вопрос какое же из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент в отдельности:

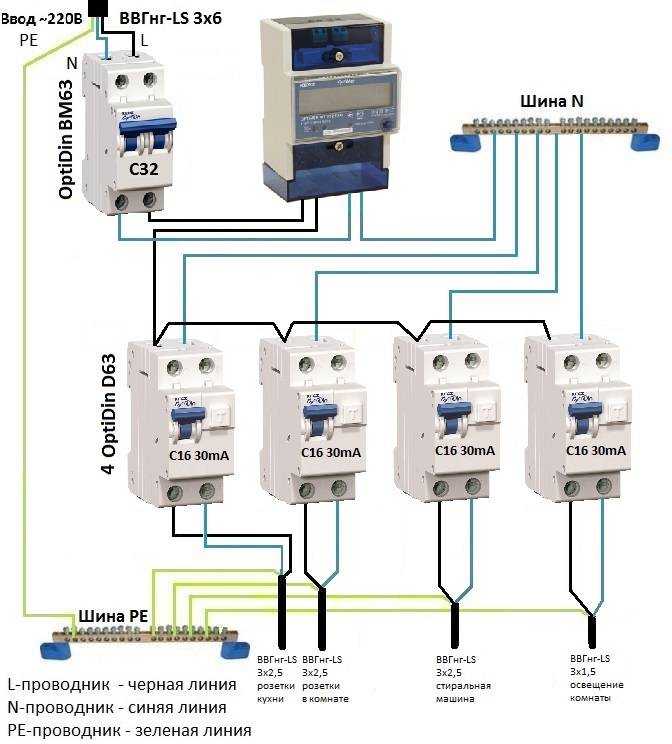

Установка дифференциального автомата в квартире.

В данном случае исключаются устройства с высокой индуктивной нагрузкой и большими пусковыми токами, а, значит номинал защитного токового устройства, как правило не превышает 16-25 А. При этом уставка защиты от токов утечки не должна превышать – 50 мА.

Монтаж дифференциального автомата с большим номиналом срабатывания от токов утечки не целесообразен, так как в квартирах уже давно проводка прокладывается скрытым способом, под штукатуркой.

Исходя из выше сказанного наиболее оптимальным выбором, для квартиры будет дифференциальный автомат категории В или С номиналом 16-25 А и с категорией защиты от токов утечки –А, с уставкой — 50 мА.

Дифференциальный автомат для дачи.

Для этого варианта токовую нагрузку рассчитывают для каждого случая в отдельности, так как на даче могут использоваться поливочные насосы или другое оборудование с повышенной электрической мощностью. К тому же следует учитывать одновременную работу нескольких приборов — насос, кондиционер, освещение.

Касательно уставки IΔn — следует учитывать состояние сети, и дифференцировать защиту. Это достигается разделением сети на силовые питающие цепи в которых имеются электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как потоку отсечки, так и по характеристике тока утечки.

Отдельно стоит выделить полностью деревянные постройки, к которым применяются отдельные требования по прокладке электропроводки и разделению защиты на:

• защита человека от воздействия токов утечки;
• противопожарная.

Выбор дифференциального автомата для частного дома.

Здесь следует учитывать характер нагрузки активная, индуктивная или смешанная, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. В случае если существует вероятность возникновения больших пусковых токов, то оптимальным выбором будет установка автоматического выключателя категории D.

Номинал токовой отсечки дифференциального автомата должен определяться исходя из существующей нагрузки и состояния питающей сети. Относительно защиты от токов утечки, оптимальным выбором будет устройство с характеристикой – А и сработкой при – 50 мА.

Также при наличии полностью деревянных конструкций с установленными в них электроприборами следует разделять защиту сетей от токов утечки — на противопожарную, и защитную.

Определение, устройство и принцип работы

Понимание, как работает дифавтомат, позволяет не совершить ошибку во время его подключения. Установка устройства нередко выполняется уже в существующую электрическую сеть, а не только при ее первоначальном монтаже. Для правильного выполнения работы нужно знать возможные варианты подключения. Однако вначале еще необходимо разобраться, что такое диф автомат в электрике.

Итак, он представляет собой электромеханический прибор. Это коммутационное устройство. Оно правильно называется – автоматический выключатель дифференциального тока. Для удобства используется аббревиатура АВДТ. В его конструкцию входит устройство защитного отключения, которое обычно сокращенно принято называть УЗО, а также автоматический выключатель.

Комбинированный прибор в виде дифавтомата и отдельное УЗО Источник pikabu.ru

Благодаря объединению двух приборов после установки АВДТ удается предотвратить:

• поражение электричеством людей, если они случайно коснуться линии с утечкой тока;
• перенапряжение электрической сети из-за возросшей нагрузки;
• короткое замыкание.

Во время возникновения любой из трех ситуаций происходит отключение электросети. Ведь теперь известно, какую конструкцию имеет дифференциальный автомат – что это комбинированное устройство. Одна его часть представляет собой защитный автомат с двумя расцепителями – электромагнитный в виде катушки и тепловой, который имеет форму биметаллической пластины.

В автоматическом выключателе электромагнитный расцепитель обеспечивает защиту путем отключения питания, когда в сети возникает короткое замыкание. Он реагирует на высокий ток. При этом биметаллическая пластина обесточивает электролинию, если происходит рост нагрузки больше допустимого значения. Избыточная величина определяется по степени нагреву пластинчатого расцепителя. Размыкание сети происходит, когда у него повышается температура.

Электромагнитный (поз. 1) и биметаллический пластинчатый (поз. 5) расцепитель Источник blog-potolok.ru

В АВДТ используются защитные автоматы с двумя и четырьмя полюсами. Их тип зависит от числа фаз в электросети. Конструктивной особенностью автомата является отсутствие клемм для заземления. Поэтому он соединяется только с нулем и фазой. По этой причине не должно возникать сомнения, будет ли работать дифавтомат без заземления.

Основным элементом второй части дифавтомата в виде УЗО является реле. Когда электросеть нормально функционирует, на него действуют одинаковые магнитные потоки. Поэтому не происходит разъединения электрической линии. Если же электричество начинает уходить в землю (возникают утечки тока), на реле начинают действовать магнитные потоки разной силы. В результате происходит нарушение равновесия. Поэтому реле разрывает сеть.

В конструкции дифавтомата также присутствует дифференциальный трансформатор. Именно он реагирует на разные значения тока в фазном и нулевом проводе, что позволяет определить утечку. Причиной возникновения разницы может спать контакт пользователей с приборами под напряжением или замыкание оборудования с токопроводящими поверхностями.

Конструкция защитного прибора, включая дифференциальный трансформатор Источник oboiman.ru

Производители выпускают не только электромеханические механизмы защиты. Потребителям еще доступны электронно-механические дифавтоматы. Такие устройства отличаются наличием в конструкции управляющей микросхемы.

Плюсы и минусы

Преимуществом дифавтомата в первую очередь является небольшой размер прибора. Он занимает немного места в электрическом щитке. При таких габаритах появляется возможность установить электрический щит меньшего размера.

Современный дифавтомат

Процесс подключения дифавтомата менее затратный и трудоемкий. Установка прибора не займет много времени. Кроме этого это устройство не требует дополнительных приборов для его применения, поэтому при замене необходим только один дифавтомат.

До недавнего времени минусом дифавтомата являлось трудность выявления неисправности при срабатывании. Современные производители оснастили приспособление сигнальными флажками. При этом возможно определить участок схемы, где возникла неисправность.

При срабатывании прибора очень трудно понять причину срабатывания, так как их может быть несколько. То ли он сработал на утечку тока, то ли от перенапряжения, а может от возникновения в сети короткого замыкания. Это также является недостатком данного прибора.

Дифавтомат электронного типа имеет изъян: при обрыве нулевого проводника фазный провод находится под напряжением, что может привести к поражению человека электротоком. Устройство электромеханического типа не имеет такого отрицательного момента, и работоспособность его остается на прежнем уровне. Однако эти типы приборов дорого стоят в отличие от электронных.

Характеристики дифавтоматов

Итак, предположим, что Вы решили купить дифавтомат. Как понять, какой вариант нужен именно Вам? Давайте разберем основные обозначения дифавтоматов.

Модули, полюсы, фазы.

Эти понятия часто путают. Давайте так.

• Фазность — это для какой системы предназначен дифавтомат. Тут всего два варианта — 1 фаза (бытовые) и 3 фазы.
• Полюсность — это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
• Количество модулей — это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).

Если Вы выбираете дифавтомат для квартиры — на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.

Дифференциальный автомат: целесообразность применения

При устройстве и реконструкции электропроводки профессионалы сходятся во мнении о целесообразности использования дифференциальных автоматических выключателей.

Дифференциальные автоматы относятся к предохранительным устройствам, которые защищают систему электроснабжения от замыкания, перегрузок в сети, а также от утечки тока. Чаще всего дифференциальные автоматы устанавливаются в распределительных электрических щитах. Используются в жилых домах, коттеджах, административных зданиях.

Что обеспечит дифавтомат при возникновении короткого замыкания, перегрева электрической проводки или утечки на землю? Дифференциальный автомат в этих случаях создаст контролируемую линию.

Имеет дифавтомат преимущества и касательно установки. Он занимает меньше места в электрическом щитке и при установке дифференциального автомата отсутствует необходимость подбора УЗО, т.к. оно уже является составляющей автомата. Кроме того установка дифференциального автомата упрощает монтаж и сокращает количество точек присоединения проводов.

Онлайн расчет дифавтомата по мощности

Данный онлайн калькулятор позволяет произвести расчет номинального тока и тока утечки дифавтомата для защиты бытовых электрических сетей по мощности. (Подробнее о принципе работы, схемах подключения и характеристиках дифавтомата см. статью: Дифференциальный автоматический выключатель).

ВАЖНО: Для защиты от поражения электрическим током должны применяться дифавтоматы с дифференциальным током не более 30мА, дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров. В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е

в таком случае расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

Так же помните, что для защиты бытовой электросети необходимо применять дифференциальные автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Характеристики срабатывания дифавтоматов аналогичны характеристикам срабатывания автоматических выключателей подробнее читайте здесь.

Инструкция по использованию калькулятора расчета дифавтомата:

1. Выбираем способ расчета: Упрощенный — ток утечки дифавтомата определяется исходя из его назначения (типа защищаемой электросети); Профессиональный — расчет токов утечки дифавтомата производится на основании расчетного тока электросети и ее общей длины.
2. Выбираем назначение дифавтомата: Общая защита бытовой электросети — в случае если расчет производится для дифавтомата который будет установлен во вводном электрощитке дома и будет обеспечивать общую защиту всей электропросети; Защита особо опасных помещений — в случае если расчет производится для дифавтомата обеспечивающего общую защиту електросети в особо опасных помещениях, например в бане, сауне, ванной комнате, душевой и т.д.; Защита отдельного электроприемника — в случае если расчет производится для дифавтомата обеспечивающего защиту отдельного электроприемника, например: стиральной машины, посудомоечной машины, бойлера и т.д.
3. Указываем мощность электросети вкилоВаттах (1килоВатт=1000Ватт), и выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире) защищаемого данным дифавтоматом; «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый дифавтомат (например, мощность стиральной машины если на нее будет устанавливаться отдельный дифавтомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно.
4. Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
5. Вводим длину электросети (всех ее участков подключенных к рассчитываемому дифавтомату) в метрах — Длину необходимо вводить только при профессиональном способе расчета.
6. Нажимаем кнопку «РАСЧИТАТЬ»

В результате расчета мы получаем требуемые стандартные значения номинального тока и дифференциального тока (тока утечки) дифавтомата который сможет обеспечить надежную защиту вашей электросети.

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Что такое Дифавтомат?

Дифавтомат в электрике (или АВДТ, или автоматический выключатель дифференциального тока) – это устройство, которое предназначено как для защиты проводки от перегрузки, так и позволяет защитить человека от поражения электрическим током. Для того, чтобы стало более понятно, давайте рассмотрим назначения устройств, гибридом которых является дифавтомат: автоматический выключатель и УЗО.

Автоматический выключатель – это устройство, основной задачей которого является защита проводки от перегрузки. В чем это выражается? Помимо второстепенных характеристик, у автомата есть основная – номинальное значения тока. К примеру, принято покупать автоматы с номиналом 16 ампер на линию розеток. Что значит наминал 16 ампер? А это значит, что данное устройство будет все время отслеживать силу тока и как только заметит, что сила тока превысила 16 Ампер – разомкнет цепь

Почему это важно? А потому что проводка и современные розетки рассчитаны именно на максимальный ток в 16 ампер. Следовательно, если в сети длительное время будет ток значительной превышающий данное значение, розетки и проводка начнут плавиться, что может привести к возгоранию

УЗО (устройство защитного отключения) имеет несколько другое назначение. В отличие от автоматического выключателя, УЗО не защищает проводку от перегрева.

Основная задача УЗО – контролировать утечку тока. По большому счету – в первую очередь, это подразумевает защиту человека от удара током.

То есть, что можно сказать: Прямая задача автомата – защита проводки. Прямая задача УЗО – защита человека от удара током.

Дифавтомат – есть не что иное, как УЗО и автомат в одном корпусе. то есть дифавтомат выполняет сразу две задачи – защищает человека от удара током и защищает проводку от перегрузки.

Номинальное значение и класс дифавтомата

Эти показатели отвечают на вопросы:

• Как быстро сработает дифавтомат при перегрузке?
• При каком значении тока сработает дифавтомат?

На рынке можно встретить классы А,В,С,D. А – самый быстрый, D – самый долгий. Для бытового использования применяют в основном класс В и класс С. Почему так? Если Вы поставите автомат класса А в квартире (хотя стоит он в разы дороже В и С), то каждый раз когда Вы будете включать пылесос, дифавтомат будет срабатывать. Это связано с тем, что при запуске пылесоса, ток в сети резко возрастает на короткий период времени. Но класс А очень чувствительный и поэтому тут же сработает.

Если поставите класс D – устройство будет реагировать не достаточно оперативно.

Что касается номинального значения, то тут все зависит от Ваших задач.

Кнопка “Тест”

Должна присутствовать на всех дифавтоматах. Осуществляет имитацию утечки тока. Производители рекомендуют нажимать ее хотя бы раз в три месяца.

Тип срабатывания дифавтомата

Данная характеристика означает, на какие токи реагирует дифавтомат.

Тип А – такое устройство реагирует на переменный и импульсный ток. Стоит в разы дороже типа АС. Иногда производители стиральных машин рекомендуют устанавливать такие устройства на линию стиралки. Причина этому – стиральная машина как раз создает импульсный ток (то есть ток, то нет).

Тип АС – самый популярный вариант. Реагирует на переменный ток.

Тут все просто – если нет специальных инструкций или устройств – устанавливайте дифавтоматы типа АС.

Ток утечки

Данный показатель означает насколько чувствителен дифавтомат. Как правило, используют дифавтоматы с утечкой 30мА (миллиампер). Такая учтена оптимальна для защиты человека – не слишком чувствителен для ложных срабатываний, но достаточно чувствителен, чтобы защитить человека от удара током. НАмного реже можно встретить дифавтоматы на 10, 100 и 300 мА. Полагаем, что это связано со спросом на устройства.

Тип устройства дифавтомата

Данная характеристика означает, каким образом реагирует дифавтомат на утечку тока. Тут можно выделить две основных категории

Электромеханические дифавтоматы. Самый популярный вариант. Как правило, стоят дороже электронных. Такие дифавтоматы срабатывают на утечку вне зависимости от наличия напряжения в сети. Считаются более надежными решениями.

Электронные дифавтоматы. Такой тип устройства реагирует только при наличии напряжения в сети. Это означает, что при обрыве нуля дифавтомат не будет защищать от утечки тока. Такие дифавтоматы представлены в сериях Legrand RX и Schneider Easy9.

Для того, чтобы понять, какой тип дифавтомата перед Вами, необходимо изучить схему.

У электронных дифавтоматов на схеме работы всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).

Мы рекомендуем использовать электромеханические дифавтоматы. Они более надежны и стоят ненамного дороже электронных.

Рейтинг лучших моделей класса AC

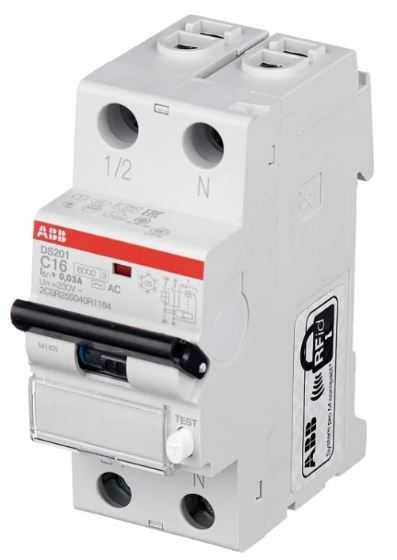

ABB DS201 2П 30 мА C

Хороший товар, который подходит для многих квартир. Максимальный ток утечки 30 мА. Изготовлены известной компанией, поэтому качество изготовления на высшем уровне. Устройство имеет все сертификаты и документы, подтверждающие его безопасность, что также является большим плюсом.

Средняя цена 3300 руб.

ABB DS201 2P 30 мА C

Преимущества:

Надежность;
Не занимает много места;
Хорошая конструкция;
Доступная цена.

Растрескивание:

Не найден.

Legrand DX3 2П 30 мА C

Этот дифавтомат надежен и безопасен. Поэтому человек может пользоваться устройством, не опасаясь своей техники. Корпус выполнен из прочного пластика, выдерживающего небольшие механические нагрузки. Отключающая способность 6 кА.

Legrand DX3 2P 30 мА C

Преимущества:

Низкая цена;
Эффективная работа;
Надежный корпус;
Быстрое отключение.

Растрескивание:

Не найден.

IEK АВДТ-32М 2П 10 мА C

Топовый продукт популярной компании. Изделие оснащено надежными функциями защиты, которые автоматически активируются при возникновении непредвиденной ситуации. Работает с напряжением до 230 В. Производитель оснастил прибор качественным корпусом и увеличил сопротивление в зоне соединения проводника, для этого было создано 9 заклепок. Гарантия на товар составляет 5 лет, что является длительным сроком и свидетельствует покупателю о надежности данного агрегата.

Средняя стоимость — 2255 руб.

ИЭК АВДТ-32М 2П 10 мА С

Преимущества:

Простая сборка и разборка;
Компактность;
Сила;
Удобный переключатель.

Растрескивание:

Не найден.

Schneider Electric EASY 9 1П 30 мА C

Если человек ищет первоклассное качество по доступной цене и лучшее европейское строительство, то это правильный вариант. Изделие подходит для большинства квартир. Производитель оснастил машину лучшими техническими характеристиками, что значительно повысит эксплуатационные характеристики.

Продукт используется в домашних сетях, но также показывает отличные результаты в производственных сферах, что значительно увеличивает область его использования.

Средняя цена 2000 руб.

Schneider Electric EASY 9 1P 30 мА C

Преимущества:

Эффективность;
Хорошая безопасность;
Широкий спектр приложений;
Хорошее качество сборки.

Растрескивание:

Не найден.

IEK АД-12 2П 30 мА C

Надежный и безопасный экономичный вариант. Несмотря на невысокую цену, изделие прослужит своему владельцу более 5 лет, что является положительным моментом. Класс защиты IP20, поэтому лучше избегать установки в местах с повышенной влажностью. Потому что это может повредить изделие и перестать работать. Производится популярной компанией, пользующейся большим спросом не только у домовладельцев, но и на производственных линиях.

Корпус выполнен из прочного пластика. Он негорючий и обладает хорошей устойчивостью к экстремальным температурам. Установка и разборка станка займут минимум времени. Компактные размеры и универсальность использования также играют положительную роль в покупке данной модели. Работает с напряжениями до 230 В, при токе утечки 30 мА. Отключающая способность — 4,5 кА.

ИЭК АД-12 2П 30 мА С

Преимущества:

Большой срок эксплуатации;
Низкая цена;
Эффективность;
Быстрая остановка в случае непредвиденных обстоятельств;
Прочный корпус.

Растрескивание:

Не найден.

EKF АД-12 Basic 2П 30 мА C

Хорошая модель, рассчитанная на работу в сетях с номинальным напряжением 230 В. Класс защиты — IP20, что является стандартом для таких проектов. Устройство соответствует европейским требованиям по электробезопасности. Принцип действия электронный. Внешний вид ничем не отличается от предыдущих моделей, положительным моментом является простота установки и снятия, что позволяет легко заменить изделие в случае поломки.

Кроме того, дифавтомат имеет небольшие размеры, что позволяет сэкономить больше полезного места в распределительном щите. Механический ресурс равен 20 000 циклов, поэтому устройство прослужит владельцу десятки лет и не сломается в неподходящий момент.

Средняя цена 700 руб.

EKF AD-12 Base 2P 30 мА C

Преимущества:

Эффективное автоматическое отключение при высоких нагрузках и коротких замыканиях;
Качество соответствует мировым стандартам;
Экономия полезного пространства;
Проверенная конструктивность.

Растрескивание:

Не найден.

Комментарии:

Я бы лучше установил УЗО с автоматом, чем ДИФ автомат. При срабатывании сразу понятно, что отключило электричество — короткое или утечка. В ДИФе этого не различить.

Кто знает, бывают ДИФы однополюсными? Или хотя бы, чтобы одно место занимали на рейке. А то у меня в щитке места уже не осталось, а ДИФ вставить надо

SLAVA, насколько я знаю — нет таких. Просто в одноместный автомат необходимые детали не влезут.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

На частный дом какой диф автомат ставить, какие должны быть характеристики?

SLAVA, у производителя IEK, есть двухполюсные дифы, занимающие один слот на DIN рейке.

Оставить комментарий Отменить ответ

Основные разновидности радиаторов отопления и их преимущества

В чем отличие домашнего роутера от геймерского

Индустриальные компоненты для промышленности

Инженерная сантехника: виды, назначение и особенности

Производство взрывозащищенного оборудования международного уровня

Как выбрать дифференциальный автомат по номинальному напряжению

Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.

Номинал дифавтомата и параметры расцепителей

Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.

Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.

Сквозной ток

Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.

Недопустимые ошибки при покупке

Прибор должен быть подключен соответствии с указанной схемой

Чтобы купить качественный дифавтомат, важно не допускать ошибок:

• Установка прибора с поврежденным корпусом – вмятины и трещины приводят к поломкам из-за смещенных внутренних узлов.
• Не выполненный тест в магазине – на специальных стендах проверяется работоспособность устройств.
• Подбор прибора не по схеме – автомат не будет соответствовать вероятным нагрузкам и просто перегорит.
• Использование проводов с неподходящим сечением – возможны риски коротких замыканий и перегораний электроприборов.
