Обзор экономителя электроэнергии electricity saving box

За счет чего можно сэкономить электроэнергию

Электрическая схема экономителя энергии эконор

Электроэнергия, поставляемая в сети наших квартир, является общей суммарной составляющей двух ее типов:

  1. Активной.
  2. Реактивной.

В работе всех электроприборов задействована активная энергия. Вторая же тратиться на:

  • Создание электрического поля;
  • Разогрев проводящих кабелей и проводов;
  • Прочие бесполезные цели.

Установленные на входе в любую квартиру, частный дом или офис счетчики, учитывают суммарно эти оба вида энергии. Поэтому одна из этих составляющих, вторая, нас не очень устраивает. Поэтому ученые, на основании законов физики, решили преобразовать большую часть реактивной в активную электроэнергию. Тем самым, уменьшив общие расходы на их потребление. Эта концепция стала основополагающей для экономителя электроэнергии эконор.

Технические характеристики энергосберегателя

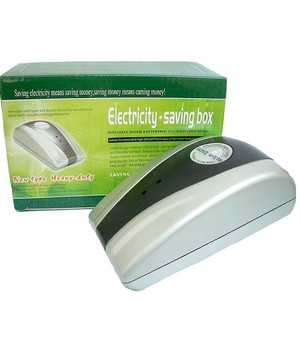

Приспособление продается в картонной коробке зеленого цвета и внешне представляет собой элегантный пластиковый бокс с контактами для подключения к гнезду розетки. Формой экономитель похож на слегка увеличенную компьютерную «мышку», имеющую такие размеры: длина – 12 см, ширина – 7 см, толщина 4 см. Весит прибор 125 г без упаковки, 150 г – с упаковкой. В коробке также обязательно прилагается инструкция на русском языке, однако иногда бывают случаи, когда в упаковке оказывается вкладыш на английском или китайском языке. Правда, устройство настолько просто в использовании, что трудно не догадаться, как его применять.

Внутри корпуса можно увидеть, из чего состоит экономайзер:

  • пленочный конденсатор;
  • диодный мостик с 2 сопротивлениями (резисторами);
  • 2 зеленых светодиода;
  • 1 предохранитель.

Работает устройство при подключении к стандартной электрической сети после счетчика и как можно ближе к нему, параллельно нагрузке. Никаких настроек производить нет необходимости, после включения в розетку сразу загораются зеленые светодиоды, это означает, что экономитель уже начал действовать. Техобслуживания он не требует.


Допускается нагрузка от 5 до 19 кВт, то есть на среднестатистическую квартиру вполне достаточно будет одного экономителя, подключенного к стандартной цепи с напряжением 220 Вт. Не следует устанавливать его в помещениях с повышенной влажностью, таких как бассейн, ванная, сауна. Максимальная влажность, рекомендованная разработчиками для нормальной работы прибора – 85%. Производитель дает годичную гарантию на приспособление, однако его ресурс функционирования в штатных условиях составляет не менее 10 лет.

Сильной стороной приспособления является его полная безопасность для электроприборов и проводки. Никакого вмешательства и нарушения целостности цепи или пломбы счетчика не происходит. Использование сэйвера абсолютно законно и не приведет к проблемам с контролерами. Безопасность и качество подтверждено сертификатами соответствия, выданными целым рядом стран, где продаются устройства, такими как Россия, Казахстан, Украина, Беларусь, Молдова.

Предупреди родителей

Ходит практика, когда представители подобных компаний, продающие приборы аналогичные electricity saving box ходят по домам. Их клиенты – пенсионеры, которые не просветлены интернет-отзывами о чудесах научной мысли в области экономии электроэнергии. Они говорят, что являются менеджерами некой крупной энергокомпании, которая сотрудничает с пенсионным фондом. Далее сообщается, что согласно специальной программе для пенсионеров предлагается приобрести по сниженной цене удивительный прибор.

Старики, услышав о таком проценте экономии готовы платить, тем более что основную сумму якобы погашает пенсионный фонд. Дерут с людей немалые суммы, несмотря на то, что в интернете он стоит гораздо дешевле. Но какой бы ни была цена, как показали отзывы и испытания, такой прибор абсолютно бесполезен.

Дистрибьюторами этого чудо-прибора применяется подмена понятий, неполная информация либо полуправда. По сути, приобретая этот electricity saving box, вы получаете милую коробченку с не менее милыми светодиодными лампочками — это все, ни о какой экономии и речи быть не может. В любом случае этот прибор являет собой чистой воды развод и мошенничество!

Что нам рассказывают производители?

Чтобы сделать правильный выбор, многие начинают читать отзывы. Честно сказать, этого лучше никогда не делайте, лживых отзывов очень много, поэтому не верьте, а разберитесь досконально во всём сами.

Рассмотрим, как происходит «экономия» электроэнергии на примере энергосберегающего прибора «ELECTRICITY SAVING BOX». Зайдя на сайт, где предлагают приобрести (да ещё и со скидкой 50%) такое устройство, мы с первой страницы узнаём, что, оказывается, уже каждая вторая европейская семья приобрела для дома такой сберегатель, и полным ходом экономит энергию и деньги. Ни один магазин, офис, автомастерская, салон красоты, ресторан или жилой дом не обходятся без него.

Дополнительные преимущества

Производитель указывает, что устройство не только экономит энергию, но и обладает ещё рядом преимуществ:

  1. Нет никакого обмана счётчика, просто с подключением прибора энергия используется эффективнее и достигается экономический результат.
  2. Продлевается срок службы электрической бытовой техники.
  3. Сводятся к минимуму вредные для человека электромагнитные излучения, которые исходят от электрических приборов и проводки.
  4. Эффективность такого прибора не голословна, она подтверждена многочисленными исследованиями и имеет научное объяснение.

А использовать прибор легко и просто. Достаточно включить его в розетку, и через 1-2 месяца он полностью окупит затраченные средства, снижая ежемесячный платёж за электроэнергию на 30-50%.

Принцип действия и схема прибора

Как же объясняет действие такого чудесного устройства инструкция по его применению?

Электроэнергия состоит из двух составляющих – активной и реактивной. Активная энергия – полезная, именно её используют бытовые приборы для своей работы. Реактивная энергия – невидимая, она создаёт в сети дополнительную нагрузку. Вследствие этого увеличивается ток потребления. Плюс ко всему реактивная энергия наводит вредные электромагнитные поля. Согласно инструкции завода-изготовителя энергосберегающий прибор убирает из сети реактивную составляющую. За счёт чего снижается ток, потребляемый бытовыми приборами из сети. Соответственно меньше становится расход электроэнергии и затраты на её оплату.

А теперь давайте посмотрим, из чего состоит схема прибора, чтобы он в реальности мог обеспечивать такой экономический эффект. Внешне выглядит он довольно симпатично – пластиковый серебристый корпус, а на чёрной вставочке блестящий логотип с названием фирмы. В корпус встроены электрические контакты в виде штепсельной вилки. Ещё имеются один или два светодиода, которые указывают на включенное положение прибора.

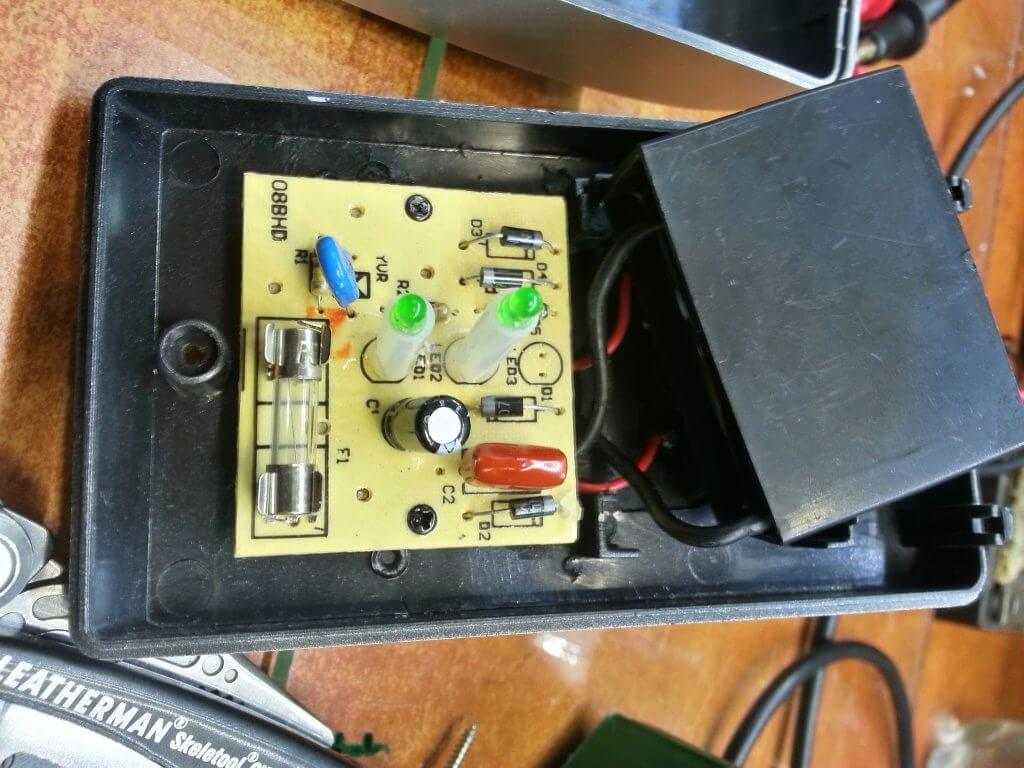

Открутив один шуруп, которым скрепляются две корпусные половинки, можно увидеть небольшую электронную плату с минимумом компонентов и плёночный конденсатор (ёмкость его небольшая, около 6 микрофарад). Если внимательно изучить схему, собранную на плате, то станет понятно, что она просто-напросто обеспечивает индикацию светодиодов.

Общее описание устройства

Люди покупаются сами именно на яркую рекламу и голословные отзывы производителей. На самом деле обман налицо: энергосберегатель абсолютно бесполезен в быту. Как уверяют производители чудо-прибора, принцип его действия основан на преобразовании реактивной электроэнергии в активную. Также они кричат о том, что энергосберегатель не просто уменьшает потребление энергии электричества, но также выравнивает ток. Обычно для такого эффекта необходимы специальные устройства вроде конденсаторных установок, и их стоимость запредельная.

Цена же за Electricity saving box составляет от нескольких сотен рублей до полутора тысяч. Согласитесь, для столь привлекательной технологии в индустрии продаж цена слишком занижена. Да и крупные авторитетные корпорации по всему миру уже давно бы заинтересовались такой разработкой и, возможно, выкупили технологию. Продавали бы приборы по совершенно другой, более высокой цене, если бы они были ценными. Это первый повод насторожиться

Следует обратить внимание на производителя. Это не известная всему миру компания, а, скорее всего, кучка авантюристов, ищущих легкой наживы

Такой расклад дел не в пользу потребителя.

Принцип действия

Из вышесказанного уже понятно, что экономитель electricity saving box, как его называют производители — обман. Но для того чтобы понимать, на какой обман способны пойти нечистые на руку люди, следует рассмотреть и то, что производители говорят о принципе работы этого чудо-прибора.

Рассмотрим принцип действия.

Производитель, используя физику в своих целях, утверждает, что есть активная и реактивная энергии. Электросчетчики, контролирующие энергопотребление, суммируют эти два вида энергии. Потому они накручивают больше киловатт. Инженеры же физических лабораторий разработали электроприбор, который упорядочивает эти энергии так, что активная энергия используется для питания домашних электроприборов, а реактивная — затухает.

Все, больше о принципе действия ничего в сопровождающей товар документации не сказано. Но этого уже достаточно, чтобы понять, это развод. Хотя, некоторые люди все же клюют на этот развод и покупают экономитель electricity saving box.

Парадокс, но electricity saving box работает! Сейчас докажу.

Как это ни парадоксально, но это чудо техники работает. Некоторым людям я даже рекомендовал бы им пользоваться. Дело в том, что моя мать однажды купила эту диковинку. Включила в розетку, как было сказано в документации. И когда пришел счет за электроэнергию, он действительно был процентов 10-15 ниже обычного.

Как же так получилось? Ведь доказано, что electricity saving box — развод.

Просто дело все в том, с психологической точки зрения, человек, купивший такой электроприбор, так сильно хочет верить в чудо, что непроизвольно на подсознательном уровне сам начинает помогать прибору экономить электроэнергию. Он старается не забывать выключать свет, когда выходит из комнаты. Старается лишний свет не включать. Покупает более экономичные лампы и тому подобное.

Экономия электроэнергии в данном случае происходит за счет действий самого человека, но никак не за счет работы этого чуда техники. Экономитель Electricity saving box — это, конечно, развод, но в отдельных случаях даже такой бредовый прибор работает и реально помогает экономить электроэнергию.

Вот, такой мой отзыв.

Сергей Чебунин

Ого, это интересный отзыв. Может мне купить такой чудо-экономитель для моей сестры? А то у ней вся квартира, как елочная гирлянда. Свет горит сразу во всех комнатах и выключается только на ночь.

Как работает electricity saving box, мне неинтересно. Интересно то, что в отдельных случаях он работает.

Вот, точно куплю, и пусть она потом помогает прибору экономить электричество. Глядишь, и света наматывать будет поменьше.

Дмитрий Заворский

Шутите?

А мне совсем несмешно. Я ведь купил этот треклятый экономитель. Свой прибор я купил, когда ко мне пришли какие-то энергетики. Они мне предложили этот прибор, я сразу купил. Мне просто понравилась идея экономии электроэнергии. Когда они ушли, я начал сомневаться в том, что все это правда. Потом разобрал, посмотрел внутрь прибора, и огорчился. После разборки стало ясно, что это обман.

Развели меня, в общем.

Владими Неяд

Немного теории

На примере разберем пока только компенсаторы реактивной мощности. Но для этого следует несколько разобрать теорию.

Все электроприборы обладают определенной мощностью, которая состоит из двух составляющих – активной и реактивной.

Активная составляющая – это та, которая выполняет полезное действие. Она преобразовывается для выполнения того или иного вида работ (нагрев, звук, свет).

Реактивная же появляется в приборах, где возникает индукция. В целом, в любом приборе, где имеется электродвигатель или конденсатор, возникает реактивная составляющая.

Она никакого полезного действия не выполняет, всю свою мощность реактивная составляющая тратит на нагрев проводки, конденсатов и т.д.

При этом в электрической цепи эти составляющие ведут себя по-разному: активная от источника передается к потребителю для совершения определенного полезного действия.

При этом форма тока полностью идентична форме напряжения, поэтому сдвига фаз не происходит.

А вот реактивная составляющая потребляемую энергию накапливает и передает ее обратно источнику.

Происходит это из-за сдвига фаз между напряжением и током. А поскольку полезное действие электрического тока не производится, то и действие реактивной составляющей является негативным.

Если по-простому, то реактивная составляющая возвращает энергию обратно, при этом никакого полезного действия она не выполняет.

По заверениям , в них реактивная составляющая либо преобразуется в активную, либо снижается, чем и достигается экономия.

Но здесь следует указать, что в домашних условиях реактивная нагрузка если и возникает, то в очень небольшом количестве, и компенсировать 30% энергии она не может.

И здесь еще одна особенность – счетчики электроэнергии, которые устанавливаются в домах, производят подсчет только активной нагрузки, реактивную она в расчет не берет.

На производствах, где потребление энергии очень большое и используются приборы со значительной индуктивностью, устанавливаются отдельные счетчики для реактивной нагрузки.

И это только одна составляющая того, что якобы выполняют данные приборы. А ведь указывается, что приборы и стабилизируют напряжение, правильно перераспределяют, увеличивают коэффициент мощности.

В дополнение к теории можно указать одно из основополагающих правил физики – энергия «ниоткуда» не берется и «никуда» не исчезает, она переходит из одного состояния в другое.

Из этого следует, что, к примеру, фен потребляет 600 Вт, он их и будет потреблять, ну или не сможет полноценно функционировать. Никакой прибор не сможет снизить или компенсировать потребление электроэнергии феном.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как подключить лампочку к выключателю

А поскольку снизить потребление энергии домашними электроприборами без нарушения их функциональности невозможно, то откуда возьмется энергия? Вряд ли «чудо-прибор» способен вырабатывать электроэнергию.

Как выглядит экономитель и из чего он состоит

Данное устройство выглядит очень компактно и стоит совершенно недорого, что в принципе и подкупает потребителя, а также побуждает его расстаться со своими кровно заработанными деньгами во благо будущей огромной экономии. Как утверждает рекламный текст на них — «чудо» аппарат не только сэкономит затраты электроэнергии, но даже каким-то образом сможет защитить все включенные в розетки электроприборы от скачков напряжения во время грозы и попадания молнии. Ниже представлен самый часто встречающийся в магазинах прибор для экономии электричества, который изготовитель называет Electricity Saving Box.

На лицевой панели установлены два светодиода, сигнализирующие об исправности экономителя и его готовности выполнять возложенные на него функции. Он может иметь несколько переходников для подключения к разным по конструкции розеткам, для того чтобы он мог быть более универсален. Конструкция экономителя энергии также может иметь различные формы прямоугольные или круглые, от этого суть его работы не меняется.

На тыльной части указаны технические параметры экономителя электроэнергии:

  • Модель.
  • Рабочее напряжение от 90 до 250 В.
  • Частота переменного тока в электросети, 50 Гц-60 Гц.
  • Максимальная мощность нагрузки, при которой он эффективен 15 000 Вт, то есть 15 кВт.
  • Серийный номер.

Некоторые из экземпляров рассчитаны на довольно большие нагрузки, что в первую очередь должно насторожить покупателя, иногда бывают такие модели, что указана мощность даже до 40 кВт. При такой мощности ток должен быть примерно 180 А, что в бытовых условиях не применяется, так как вводные автоматы чаще всего имеют номинальный рабочий ток 25, ну или же 63 А максимум. Ну, допустим, пусть это максимальный показатель экономителя, и он работает в пол силы, с запасом по мощности.

Принцип работы прибора для экономии электроэнергии, как опять же утверждают рекламные ресурсы и производитель, основан на преобразовании реактивной составляющей в активную и отдаче её в сеть, тем самым экономитель убирает реактивную составляющую из сети. Действительно, мощность потребляемая из сети содержит как активную, так и реактивную составляющую. На крупных подстанциях предприятий устанавливаются так называемые компенсаторы реактивной мощности, которая создаётся большими индуктивными нагрузками. Она появляется вследствие работы асинхронных двигателей, трансформаторов и всего того, что переделывает электроэнергию в электромагнитное поле. Компенсирующими устройствами служат:

  1. Включаемые поперечно батареи конденсаторов.
  2. Реакторы.
  3. Синхронные двигатели в режиме компенсации (перевозбуждения).

Вот так вот выглядят компенсаторы реактивной мощности, на основе конденсаторной батареи:

Однако счётчики, установленные на предприятиях и распределительных подстанциях, ведут учёт как активной, так и реактивной составляющих, а в домашних условиях стоят элементы учёта, которые считают только активную энергию. Поэтому нет смысла компенсации реактивных мощностей, тем более что в бытовых устройствах она настолько несущественная, что даже не стоит её учитывать.

Для того чтобы убедится и разобраться в устройстве экономителя, придется разобрать его и посмотреть, что же внутри его, конденсаторная компенсационная батарея или синхронный генератор. И вот, что оказывается там внутри:

А вот его схема:

Несколько электронных элементов таких как конденсатор, резисторы, светодиоды, и диодная сборка для выпрямления сетевого напряжения, и в лучшем случае её предохранитель. По сути, это электрическая схема для питания светодиодов, и не более, которая не только не даст экономии электричества, но и наоборот потребляет какую-то хоть и малую, совсем незначительную часть электроэнергии для свечения светодиодов. Приборы, подключаемые от розетки, почти не имеют реактивной энергии, да и как писалось выше, счётчик её не считает поэтому эффект экономии нулевой.

Важно! Сейчас мы говорим не только об экономителе электроэнергии Electricity Saving Box, но и о таких приборах, как Эконор и Power Saver. Все они являются разводом, никакого реального толку от их использования, а тем более экономии электрической энергии, конечно же нет! Под этой статьей мы предоставили ссылки на более рациональные и к тому же легальные способы, позволяющие меньше платить за свет!

Научные исследования

Когда был обнаружен эффект обратной энергии в катушках, этому не придали особого значения до тех пор, пока не появились большие предприятия со станками и огромнейшим расходом электричества. Тогда и начались поиски устройства, которое условно называется прототипом Electricity Saving Box. Экономитель электроэнергии, отзывы о котором стали причиной данного разговора, в некоторых моментах действительно использует принцип работы промышленного устройства.

Ученые выяснили, что реактивное электричество не используется в работе техники, но его можно накопить при помощи конденсаторов. Главное тут — правильно рассчитать мощность и емкость. После того как реактивная энергия уловлена, конденсатор разряжается, превращая ее в активную.

Исследования показали, что такие уловители в промышленных масштабах дают существенную экономию. Но это все благодаря тому, что на предприятии работают сотни электромоторов. В квартирах их не больше двух десятков. Одновременно же работают 2-3 катушки.

Преимущества от использования устройства


Энергосберегающие приборы Electricity Saving Box, как следует и из их названия, разрабатывались для снижения потребления электричества бытовыми устройствами. При этом в процессе испытаний он показал и другие весьма приятные для покупателей качества.

Уровень экономии при использовании экономайзера составляет, по заявлениям его конструкторов, от 30 до 50% в зависимости от потребляющего электричество устройства:

  • дисковая электрическая плита, электролобзик, перфоратор, дрель – 30%;
  • лампа накаливания, тостер, кофеварка, электрочайник – 35%;
  • газовый котел, снабженный электродвигателем, холодильник – 40%;
  • микроволновая печь, обогреватель, утюг, индукционная электроплита, телевизор – 45%;
  • стиральная машинка, фен, персональный компьютер, бытовой кондиционер – 50%.

Нужно обратить внимание и на качество проводки в помещении. Если она старая и давно не менялась, то действие экономайзера может уменьшаться

Это связано с тем, что в советские времена проводка укладывалась из расчета на гораздо меньшее количество электроприборов, чем применяется в наше время. Поэтому возможен повышенный нагрев проводов с соответствующим дополнительным расходом электричества.

Дополнительными преимуществами экономителя электроэнергии Electricity Saving Box являются:

  • снижение уровня вредного для человеческого здоровья излучения, которое выделяется электроприборами и проводкой;
  • продление сроков эксплуатации ламп освещения и различной бытовой техники;
  • участие в процессе молние- и грозозащиты;
  • полая безопасность приспособления.

Покупать и устанавливать энергосберегатель наиболее выгодно на таких объектах:

  • частные дома и коттеджи;
  • квартиры в многоэтажных домах;
  • офисы и магазины;
  • рестораны, бары, кафе, столовые;
  • парикмахерские, салоны красоты;
  • спортивные залы, фитнес-центры;
  • автомойки и автомастерские;
  • небольшие производственные объекты.

Перейти на сайт производителя

Electricity saving box — развод или правда

На первый взгляд рекламная страница прибора, которую без особого труда можно найти в интернете, довольно информативна. Описана схема подключения electricity saving box , принцип действия, приведены таблицы эффективности использования на различных объектах, сертификаты соответствия также в наличии. Существует множество аналогов с очень похожим принципом работы.

Как это работает?


Итак, принцип этого устройства заключен в том, что он предельно стабилизирует поток энергии, равномерно распределяя ее. Это своего рода статический преобразователь, приносящий порядок в электрический хаос дома, наполненного множеством бытовых приборов. Обещается уравновешивание скачков электроэнергии при перегрузке и перепадах в сети, ведь это устройство способно фильтровать и устранять подобные явления. Это должно благотворно отразиться не только на количестве потребленной энергии, но и на продолжительности эксплуатации.

Устанавливать этот агрегат следует в непосредственной близости от счетчика, просто вставив в розетку. Безусловно, перед началом эксплуатации electricity saving box рекомендуется детально ознакомиться с инструкцией. После чего, включив прибор одним нажатием кнопки, вы начинаете экономить до 33% электроэнергии. Причем все эти прекрасные возможности экономии, как утверждают продавцы, вполне легальны, ведь прибор стоит после счетчика.

Звучит все вышеперечисленное захватывающе, но давайте исследуем, правда это или очередной развод наивного покупателя.

Что говорит логика?

Любого здравомыслящего человека должны насторожить две вещи:

  • Слишком большая экономия (до 33%);
  • Невысокая цена ≈ 600-700 рублей ( в интернете);
  • Неизвестный бренд.

Во-первых, столь большой процент экономии за такие небольшие деньги уже вызывает сомнения. А во-вторых, если это действительно научная разработка, показывающая такие высокие результаты, то она будет выпущена известной фирмой. Все дело в том, что крупные корпорации очень быстро реагируют, выкупая все стоящие новинки. Появление столь эффективной разработки у малоизвестной фирмы должно вызывать подозрения. Равно, как и распространение продукта через дистрибьютора, а не собственное представительство, как подобает серьезной организации.

Что говорит физика?

Рекламные лозунги обещают множество бонусов использования прибора. Он выступает в роли:

  • Экономителя электроэнергии;
  • Стабилизатора напряжения сети;
  • Преобразователя реактивного тока в активный.

Чтобы оценить указанные аспекты данного изделия, нужны познания в области физики. Если исследовать информацию с интернет-сайтов, эффект от прибора проверяется замерами тока в сети – до включения прибора и после этого. Судя по всему, расход электричества и активная мощность сети в замерах не участвует. Однако, любой специалист скажет вам, что полный ток в сети может снижаться при колебании коэффициента мощности, не уменьшая при этом энергопотребление.

Также существуют версии о том, что данный агрегат преобразует бесплатную реактивную энергию в активную форму. И здесь знающий специалист поведаем вам тот факт, что реактивная энергия существует для функционирования электромагнитных полей, но в другие виды не преобразуется. Активная же энергия потому и носит свое название, что преобразуется в другие виды энергии для непосредственного пользования.

Иные дистрибьюторы утверждают, что данный прибор улавливает фазовый сдвиг между током и напряжением сети, но это просто невозможно при его способе подключения. Стоит ли упоминать о том, что устройство просто не имеет датчиков тока, без которых определить фазовый сдвиг никак не получится. Кроме того, в рекламных материалах порой вместо активной мощности выступает полная, делая таблицу эффективности более «наглядной».

Что внутри прибора?


Рекламные фото экономителя electricity saving box пестрят изображением его внешнего вида, но какова начинка? Открывая этот небольшой пластмассовый аппарат, можно ощутить глубокое разочарование – несколько деталей вместо того, что обещали сложные схемы его внутреннего устройства. Все, что можно найти в мегаприборе: диодный мостик, блок питания, конденсатор и две диодные лампочки. Даже школьнику ясно, что так устроен скорее фонарик, нежели серьезный прибор для столь грандиозной экономии.

Все услуги, которые может оказать такой аппарат – это свет крохотной диодной лампочки. Он абсолютно бесполезен в быту, только если вы не решите использовать его в качестве декорации.

Это интересно: Как пользоваться швейной машинкой правильно: пошаговая инструкция

Как сделать Electricity Saving Box своими руками?

Начнем с того, что собрать Electricity Saving Box в домашних условиях неподготовленному пользователю не так-то просто. Поэтому мы предоставим вам две инструкции о том, как сделать аналогичное устройство либо своими руками, либо с привлечением сторонней помощи. В обоих случаях, цена готового изделия будет в несколько раз ниже в сравнении с той суммой, которую просят продавцы оригинального прибора.

Инструкция №1

1. Если у вас есть навыки по созданию электрических систем и опыт работы с паяльником, тогда воспользуйтесь представленной схемой:

Где: FU – предохранитель на 5А; C1 – конденсатор на 400В; C2 – конденсатор на 25В; C3 – конденсатор на 1,3В; D1-D4 – диодный мост; λ – светодиоды, которые подключаются через ограничительные резисторы.

2. Собранную плату можно установить в подходящем по размерам корпусе старого блока питания.

Ориентировочная стоимость компонентов – 200-300 руб.

Инструкция №2

  1. Сохраните вышеуказанный скриншот под названием «Схема Electricity Saving Box» на своем компьютере.
  2. Отнесите распечатанный вариант изображения мастеру специализированного магазина и закажите электрическую плату в соответствии с вашим примером.
  3. Вставьте готовое изделие в корпус любого блока питания, который располагает необходимыми вам размерами.

Технические характеристики энергосберегателя

Приспособление продается в картонной коробке зеленого цвета и внешне представляет собой элегантный пластиковый бокс с контактами для подключения к гнезду розетки. Формой экономитель похож на слегка увеличенную компьютерную «мышку», имеющую такие размеры: длина – 12 см, ширина – 7 см, толщина 4 см. Весит прибор 125 г без упаковки, 150 г – с упаковкой. В коробке также обязательно прилагается инструкция на русском языке, однако иногда бывают случаи, когда в упаковке оказывается вкладыш на английском или китайском языке. Правда, устройство настолько просто в использовании, что трудно не догадаться, как его применять.

Внутри корпуса можно увидеть, из чего состоит экономайзер:

  • пленочный конденсатор;
  • диодный мостик с 2 сопротивлениями (резисторами);
  • 2 зеленых светодиода;
  • 1 предохранитель.

Работает устройство при подключении к стандартной электрической сети после счетчика и как можно ближе к нему, параллельно нагрузке. Никаких настроек производить нет необходимости, после включения в розетку сразу загораются зеленые светодиоды, это означает, что экономитель уже начал действовать. Техобслуживания он не требует.


Допускается нагрузка от 5 до 19 кВт, то есть на среднестатистическую квартиру вполне достаточно будет одного экономителя, подключенного к стандартной цепи с напряжением 220 Вт. Не следует устанавливать его в помещениях с повышенной влажностью, таких как бассейн, ванная, сауна. Максимальная влажность, рекомендованная разработчиками для нормальной работы прибора – 85%. Производитель дает годичную гарантию на приспособление, однако его ресурс функционирования в штатных условиях составляет не менее 10 лет.

Сильной стороной приспособления является его полная безопасность для электроприборов и проводки. Никакого вмешательства и нарушения целостности цепи или пломбы счетчика не происходит. Использование сэйвера абсолютно законно и не приведет к проблемам с контролерами. Безопасность и качество подтверждено сертификатами соответствия, выданными целым рядом стран, где продаются устройства, такими как Россия, Казахстан, Украина, Беларусь, Молдова.
