Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт
Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.
Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.
Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).
Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.
Сравнения схем подключения между собой
Чтобы сравнить обе схемы между собой, надо посчитать электрическую мощность, развиваемую электродвигателем при том или ином включении. Для этого надо рассмотреть понятия линейного (Iлин) и фазного (Iфаз) токов. Фазным током называется ток, протекающий по обмотке фазы. Линейный ток протекает по проводнику, подключенному к выводу обмотки.
В сетях до 1000 вольт источником электричества является трансформатор , вторичная обмотка которого включена «звездой» (в противном случае невозможно организовать нулевой провод) или генератор, обмотки которого соединены по той же схеме.
Из рисунка видно, что при соединении «звездой» токи в проводниках и токи в обмотках электродвигателя равны. Ток в фазе определяется фазным напряжением:
где Z – сопротивление обмотки одной фазы, их можно принять равными. Можно записать, что
Для соединения «треугольником» токи другие – они определяются линейными напряжениями, приложенными к сопротивлению Z:
Следовательно, для данного случая
Теперь можно сравнить полную мощность (
- для соединения «звездой» полная мощность равна ;
- для соединения «треугольником» полная мощность равна .
Таким образом, при включении «звездой» электродвигатель развивает мощность в три раза ниже, чем при соединении в треугольник. Это также ведет к другим положительным последствиям:
- уменьшаются пусковые токи;
- работа двигателя и его пуск становятся более плавными;
- электромотор хорошо справляется с кратковременными перегрузками;
- тепловой режим асинхронного двигателя становится более щадящим.
Обратная сторона медали – двигатель с обмотками «звездой» не может развивать максимальную мощность. В некоторых случаях вращающего момента может не хватить даже для раскрутки ротора.

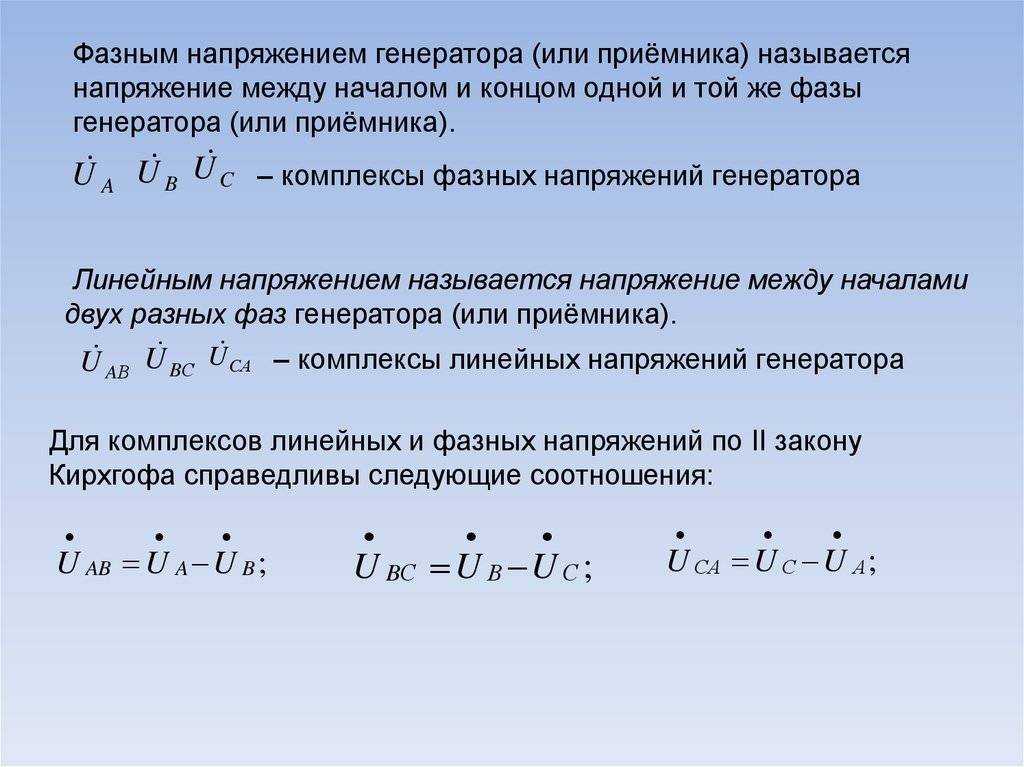

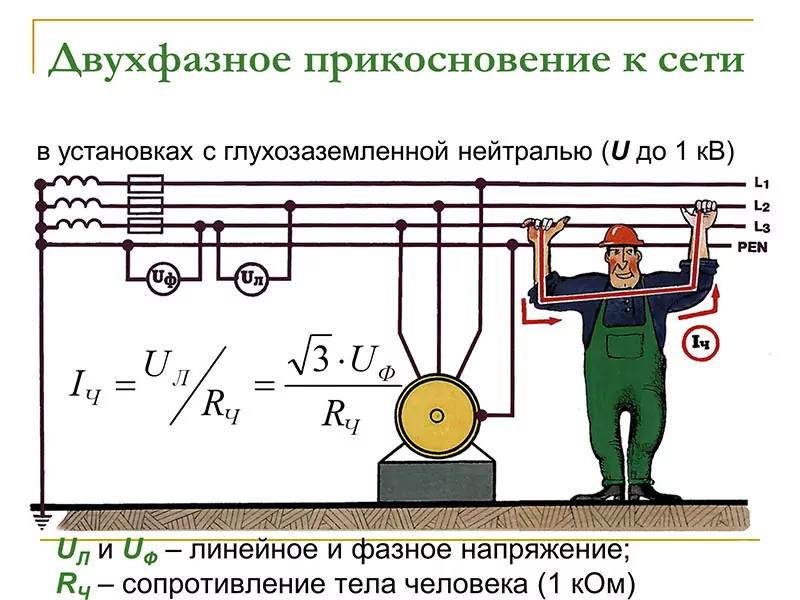

Соотношения фазного и линейного напряжения
Соотношение между напряжением линейным и фазным составляет 1,73. То есть при ста процентах мощности ЛН, напряжение фазы будет 58%. То есть, ЛН превышает ФН в 1,73 раза и при этом стабильно.
Напряжение в трёхфазной цепи оценивается по параметрам линейной составляющей. Обычно оно 380 вольт и тождественно 220 вольтам фазной компоненты сети трёхфазного электротока. В электрических сетях, где имеется четыре провода, напряжение 3-фазного тока обозначается 380/220В. Это позволяет подключить к подобной сети оборудование с 1-фазным потреблением электричества 220В и мощных приборов, которые могут работать от 380В.
Универсальной и приемлемой в большинстве случаев является трёхфазная цепь 380/220В 0-вым проводом. Электроприборы, которые функционируют от однофазного напряженья 220В, могут при подсоединении к паре проводов ФН питаться от ЛН.
Электрооборудование, которое запитывается от трёхфазной сети может работать, только если имеется подсоединение одновременно к 3-м выводам различных фаз. Тогда заземление не обязательно, но если изоляционный материал провода будет повреждён, то отсутствие 0-ого значительно увеличивает опасность удара электрическим током.
Важно! При понижении ЛН меняются величины ФН. При уже выясненном значении междуфазного напряжения определить величину ФН труда не составит

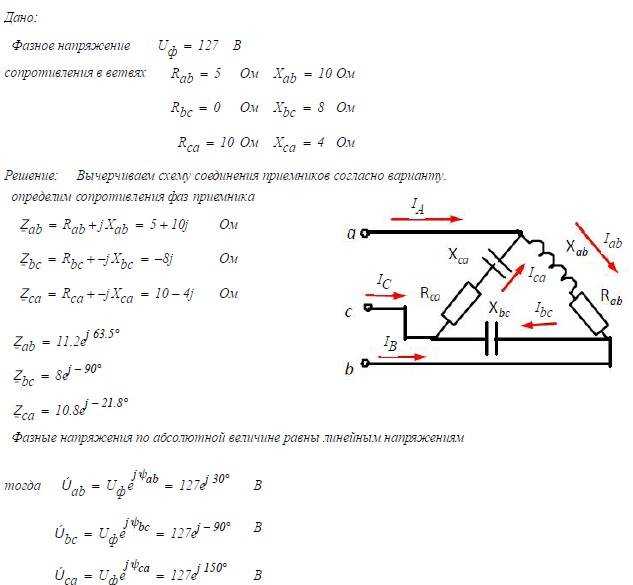

Чему равны значения фазных токов в схеме
Трехфазная цепь является частным случаем многофазных электрических систем, представляющих собой совокупность электрических цепей, в которых действуют ЭДС одинаковой частоты, сдвинутые по фазе относительно друг друга на определенный угол. Отметим, что обычно эти ЭДС, в первую очередь в силовой энергетике, синусоидальны. Однако, в современных электромеханических системах, где для управления исполнительными двигателями используются преобразователи частоты, система напряжений в общем случае является несинусоидальной. Каждую из частей многофазной системы, характеризующуюся одинаковым током, называют фазой,
т.е. фаза – это участок цепи, относящийся к соответствующей обмотке генератора или трансформатора, линии и нагрузке.
Таким образом, понятие «фаза» имеет в электротехнике два различных значения:
- фаза как аргумент синусоидально изменяющейся величины;
- фаза как составная часть многофазной электрической системы.
Разработка многофазных систем была обусловлена исторически. Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений.
Важнейшей предпосылкой разработки многофазных электрических систем явилось открытие явления вращающегося магнитного поля (Г.Феррарис и Н.Тесла, 1888 г.). Первые электрические двигатели были двухфазными, но они имели невысокие рабочие характеристики. Наиболее рациональной и перспективной оказалась трехфазная система, основные преимущества которой будут рассмотрены далее. Большой вклад в разработку трехфазных систем внес выдающийся русский ученый-электротехник М.О.Доливо-Добровольский, создавший трехфазные асинхронные двигатели, трансформаторы, предложивший трех- и четырехпроводные цепи, в связи с чем по праву считающийся основоположником трехфазных систем.
Источником трехфазного напряжения является трехфазный генератор, на статоре которого (см. рис. 1) размещена трехфазная обмотка. Фазы этой обмотки располагаются таким образом, чтобы их магнитные оси были сдвинуты в пространстве друг относительно друга на эл. рад. На рис. 1 каждая фаза статора условно показана в виде одного витка. Начала обмоток принято обозначать заглавными буквами А,В,С, а концы- соответственно прописными x,y,z. ЭДС в неподвижных обмотках статора индуцируются в результате пересечения их витков магнитным полем, создаваемым током обмотки возбуждения вращающегося ротора (на рис. 1 ротор условно изображен в виде постоянного магнита, что используется на практике при относительно небольших мощностях). При вращении ротора с равномерной скоростью в обмотках фаз статора индуцируются периодически изменяющиеся синусоидальные ЭДС одинаковой частоты и амплитуды, но отличающиеся вследствие пространственного сдвига друг от друга по фазе на рад. (см. рис. 2).
Трехфазные системы в настоящее время получили наибольшее распространение. На трехфазном токе работают все крупные электростанции и потребители, что связано с рядом преимуществ трехфазных цепей перед однофазными, важнейшими из которых являются:
— экономичность передачи электроэнергии на большие расстояния;
— самым надежным и экономичным, удовлетворяющим требованиям промышленного электропривода является асинхронный двигатель с короткозамкнутым ротором;
— возможность получения с помощью неподвижных обмоток вращающегося магнитного поля, на чем основана работа синхронного и асинхронного двигателей, а также ряда других электротехнических устройств;
— уравновешенность симметричных трехфазных систем.
Для рассмотрения важнейшего свойства уравновешенности
трехфазной системы, которое будет доказано далее, введем понятие симметрии многофазной системы.
Система ЭДС (напряжений, токов и т.д.) называется симметричной,
если она состоит из m одинаковых по модулю векторов ЭДС (напряжений, токов и т.д.), сдвинутых по фазе друг относительно друга на одинаковый угол . В частности векторная диаграмма для симметричной системы ЭДС, соответствующей трехфазной системе синусоид на рис. 2, представлена на рис. 3.
Соотношение
Значение напряжения фазы равняется около 58% от мощности линейного аналога. То есть, при обычных эксплуатационных параметрах, линейное значение стабильно и превосходит фазное в 1,73 раза.
Оценка напряжения в сети трехфазного электрического тока, в основном производится по показателям его линейной составляющей. Для линий тока этого типа, подающегося с подстанций, оно, как правило, равняется 380 вольтам, и идентично фазному аналогу в 220 В.
В электросетях с четырьмя проводами, напряжение трехфазного тока маркируется обоими значениями – 380/220 В. Это обеспечивает возможность питания от такой сети устройств, как с однофазным потреблением электроэнергии 220 вольт, так и более мощных агрегатов, рассчитанных на ток 380 В.
Самой доступной и универсальной стала система трехфазного типа 380/220 В, имеющая нулевой провод, так называемое заземление. Электрические агрегаты, работающие на одной фазе 220 В., могут быть запитаны от линейного напряжения при подключении к любой паре фазных выводов.
Электрические агрегаты трехфазного питания работают только при подключении сразу к трем выводам разных фаз.
В этом случае, применение нулевого вывода в качестве заземления, не является обязательным, хотя в случае повреждения изоляции проводов, его отсутствие серьезно повышает вероятность удара током.
Соотношение
Значение напряжения фазы равняется около 58% от мощности линейного аналога. То есть, при обычных эксплуатационных параметрах, линейное значение стабильно и превосходит фазное в 1,73 раза.
Оценка напряжения в сети трехфазного электрического тока, в основном производится по показателям его линейной составляющей. Для линий тока этого типа, подающегося с подстанций, оно, как правило, равняется 380 вольтам, и идентично фазному аналогу в 220 В.
В электросетях с четырьмя проводами, напряжение трехфазного тока маркируется обоими значениями – 380/220 В. Это обеспечивает возможность питания от такой сети устройств, как с однофазным потреблением электроэнергии 220 вольт, так и более мощных агрегатов, рассчитанных на ток 380 В.
Самой доступной и универсальной стала система трехфазного типа 380/220 В, имеющая нулевой провод, так называемое заземление. Электрические агрегаты, работающие на одной фазе 220 В., могут быть запитаны от линейного напряжения при подключении к любой паре фазных выводов.
Электрические агрегаты трехфазного питания работают только при подключении сразу к трем выводам разных фаз.
В этом случае, применение нулевого вывода в качестве заземления, не является обязательным, хотя в случае повреждения изоляции проводов, его отсутствие серьезно повышает вероятность удара током.
Отличия
Специфика ЛН — это показатель, по которому производится расчёт токов и остальных величин трёхфазной цепи. Подобная схема позволяет подключать одно- и трёхфазные контакты. Номинальное равно 380В и меняется при изменениях в ограниченной сети, к примеру, вследствие скачков.
Популярнейшей является цепь с нейтралью и заземлением. Подключение в такой системе производится по схеме:
- к фазным проводам подсоединяются однофазные провода;
- к 3-фазным — 3-фазные.
Широта применения ЛН обуславливается его безопасностью и комфортностью разветвления цепи. Оборудование в таком случае подключается к фазному выводу, и лишь он не безопасен.
Расчёт системы несложен, при этом действуют стандартные физические формулы. Параметры ЛН сети замеряются мультиметром, а ФН — спецустройствами, например, вольтметром, датчиком тока, тестером.
- Разводка подобной проводки не нуждается в применении профессионального оборудования. Достаточно отвёрток, которые имеют индикаторы.
- Вероятность удара током очень мала. Подобное объясняется присутствующей в цепи свободной нейтралью. Соединение проводников не требует подключения 0-вого вывода.
- Схема подходит для всех видов тока.
Важно! К 3-фазной цепи можно подключить 1-фазную. Наоборот сделать нельзя
- Подобная схема подключения пригодна для многих устройств, которым необходима высокая мощность, чтобы работать. ЛН позволяет увеличить КПД двигателя на33%.
При переключении обмоток генератора к треугольнику со звезды обуславливает увеличение в 1,73 раза величины ЛН.
Важно! Сложность обнаружения повреждений в линейном соединении является немаловажным недостатком цепи, так как вследствие этого может случиться пожар. Отличие между ЛН и ФН состоит в различии соединяемых проводов обмоток
Чтобы проконтролировать параметры ЛН и ФН потребуется импульсный стабилизатор, по-другому — линейный стабилизатор. Этот прибор даёт возможность, сохраняя показатель на одном уровне, приводить в норму напряжение, если оно резко выросло. Прибор можно подключить к контактам электорооборудования, обычной розетке
Отличие между ЛН и ФН состоит в различии соединяемых проводов обмоток. Чтобы проконтролировать параметры ЛН и ФН потребуется импульсный стабилизатор, по-другому — линейный стабилизатор. Этот прибор даёт возможность, сохраняя показатель на одном уровне, приводить в норму напряжение, если оно резко выросло. Прибор можно подключить к контактам электорооборудования, обычной розетке.
Преимущества
Каждая ЭДС работает в определённой фазе периодического процесса. Для обозначения проводников используют латинские буквы A, B, C, L и цифры 1, 2, 3. Говоря про трехфазные системы, обычно выделяют такие их преимущества:
- Экономичность при передаче электричества на значительные расстояния, которое обеспечивает соединение звездой и треугольником.
- Малая материалоёмкость трехфазных трансформаторов.
- Уравновешенность системы. Данный пункт является одним из самых важных, поскольку позволяет избежать неравномерной механической нагрузки на электрогенерирующую установку. Из этого вытекает больший срок службы.
- Малой материалоёмкостью обладают силовые кабели. Благодаря этому при одинаковой потребляемой мощности в сравнении с однофазными цепями уменьшаются токи, которые необходимы, чтобы поддерживать соединение звездой и треугольником..
- Можно без значительных усилий получить круговое вращающееся магнитное поле, что необходимо для работоспособности электрического двигателя и целого ряда других электротехнических устройств, работающих по похожему принципу. Это достигается благодаря возможности создания более простой и одновременно эффективной конструкции, что, в свою очередь, вытекает из показателей экономичности. Это ещё один значительный плюс, который имеет соединение звездой и треугольником.
- В одной установке можно получить два рабочих напряжения – фазное и линейное. Также можно сделать два уровня мощности, когда присутствует соединение по принципу «треугольника» или «звезды».
- Можно резко уменьшать мерцание и стробоскопический эффект светильников, работающих на люминесцентных лампах, пойдя по пути размещения в нём устройств, питающихся от разных фаз.
Благодаря вышеуказанным семи преимуществам трехфазные системы сейчас являются наиболее распространёнными в современной электронике. Соединение обмоток трансформатора звезда/треугольник позволяет подобрать оптимальные возможности для каждого конкретного случая. К тому же неоценимой является возможность влиять на напряжение, передающееся по сетям к домам жителей.
Электрические сети. Номинальные напряжения. Допустимые отклонения
Номинальные напряжения электрических сетей, источников и приёмников электрической энергии постоянного и переменного тока промышленной частоты определяются комплексом документов: ГОСТ 23366, ГОСТ 721, ГОСТ 21128, ГОСТ 6962 и ГОСТ 29322.
Ряд стандартных напряжений
Ряд стандартных напряжений установлен ГОСТ 23366 для постоянного и переменного тока промышленной частоты. Напряжение на выводах проектируемого оборудования должно соответствовать значениям этого ряда, за исключением некоторых случаев . Ниже приведены стандартный ряд напряжений для потребителей электрической энергии
. Основной ряд напряжений постоянного и переменного тока потребителей электрической представлен в таблице 1, вспомогательный ряд напряжений переменного тока — в таблице 2, а постоянного тока — в таблице 3.
Таблица 1 — Ряд напряжений постоянного и переменного тока потребителей электрической энергии
| № п/п | U, В | № п/п | U, В |
| 1 | 0,6 | 14 | 1140 |
| 2 | 1,2 | 15 | 3000 |
| 3 | 2,4 | 16 | 6000 |
| 4 | 6 | 17 | 10000 |
| 5 | 9 | 18 | 20000 |
| 6 | 12 | 19 | 35000 |
| 7 | 27 | 20 | 110000 |
| 8 | 40 | 21 | 220000 |
| 9 | 60 | 22 | 330000 |
| 10 | 110 | 23 | 500000 |
| 11 | 220 | 24 | 750000 |
| 12 | 380 | 25 | 1150000 |
| 13 | 660 |
Таблица 2 — Вспомогательный ряд напряжений переменного тока потребителей электрической энергии
| № п/п | U, В |
| 1 | 1,5 |
| 2 | 5 |
| 3 | 15 |
| 4 | 24 |
| 5 | 36 |
| 6 | 80 |
| 7 | 2000 |
| 8 | 3500 |
| 9 | 15000 |
| 10 | 25000 |
| 11 | 150000 |
Таблица 3 — Вспомогательный ряд напряжений постоянного тока потребителей электрической энергии
| № п/п | U, В | № п/п | U, В | № п/п | U, В | № п/п | U, В |
| 1 | 0,25 | 11 | 24 | 21 | 300 | 31 | 5000 |
| 2 | 0,4 | 12 | 30 | 22 | 400 | 32 | 8000 |
| 3 | 4,5 | 13 | 36 | 23 | 440 | 33 | 12000 |
| 4 | 1,5 | 14 | 48 | 24 | 600 | 34 | 25000 |
| 5 | 2 | 15 | 54 | 25 | 800 | 35 | 30000 |
| 6 | 3 | 16 | 80 | 26 | 1000 | 36 | 40000 |
| 7 | 4 | 17 | 100 | 27 | 1500 | 37 | 50000 |
| 8 | 5 | 18 | 150 | 28 | 2000 | 38 | 60000 |
| 9 | 15 | 19 | 200 | 29 | 2500 | 39 | 100000 |
| 10 | 20 | 20 | 250 | 30 | 4000 | 40 | 150000 |
Стандартный ряд напряжений для источников и преобразователей (например: генератор, трансформатор и т.п.) электрической энергии
. Ряд напряжений для переменного тока приведен в таблице 4, для постоянного — в таблице 5.
Таблица 4 — Ряд напряжений переменного тока источников и преобразователей электрической энергии
| № п/п | U, В | № п/п | U, В |
| 1 | 6 | 15 | 10500 |
| 2 | 12 | 16 | 13800 |
| 3 | 28,5 | 17 | 15750 |
| 4 | 42 | 18 | 18000 |
| 5 | 62 | 19 | 20000 |
| 6 | 115 | 20 | 24000 |
| 7 | 120 | 21 | 27000 |
| 8 | 208 | 22 | 38500 |
| 9 | 230 | 23 | 121000 |
| 10 | 400 | 24 | 242000 |
| 11 | 690 | 25 | 347000 |
| 12 | 1200 | 26 | 525000 |
| 13 | 3150 | 27 | 787000 |
| 14 | 6300 | 28 | 1200000 |
Таблица 5 — Ряд напряжений постоянного тока источников и преобразователей электрической энергии
| № п/п | U, В | № п/п | U, В |
| 1 | 4,5 | 8 | 230 |
| 2 | 6 | 9 | 460 |
| 3 | 12 | 10 | 600 |
| 4 | 28,5 | 11 | 1200 |
| 5 | 48 | 12 | 3300 |
| 6 | 62 | 13 | 6600 |
| 7 | 115 |
При выборе напряжения следует отдавать предпочтение основному ряду.
Номинальное напряжение электрооборудования до 1000 В
Номинальное напряжение оборудования до 1000 В регламентировано стандартом ГОСТ 21128. Ряд номинальных напряжений приведён в таблице 6 .
Таблица 6 — Номинальное напряжение источников, преобразователей, систем электроснабжения, сетей и приёмников до 1000 В
| Род и вид тока | Номинальное напряжение, В | |
| источников и преобразователей | систем электроснабжения, сетей и приёмников | |
| Постоянный | 6; 12; 28,5; 48; 62; 115; 230; 460 | 6; 12; 27; 48; 60; 110; 220(230); 440 |
| Переменный: | ||
| однофазный | 6; 12; 28,5; 42; 62; 115; 230 | 6; 12; 27; 40; 60; 110; 220(230) |
| трёхфазный | 42; 62; 230; 400; 690 | 40; 60; 220(230); 380(400); 660(690); (1000) |
Примечание:
В скобках указаны значения напряжения для электрических сетей согласно
Номинальное напряжение электрооборудования свыше 1000 В
Номинальное напряжение электрооборудования свыше 1000 В регламентировано ГОСТ 721. Ряд номинальных напряжений приведён в таблице 7 .
Таблица 7 — Номинальные междуфазные напряжения для сетей напряжением свыше 1000 В
| Сети и приёмники, кВ | Генераторы и синхронные компенсаторы, кВ | Трансформаторы и автотрансформаторы без РПН, кВ | Трансформаторы и автотрансформаторы с РПН, кВ | Наибольшее рабочее напряжение электрооборудования, кВ | ||
| Первичные обмотки | Вторичные обмотки | Первичные обмотки | Вторичные обмотки | |||
| (6) | (6,3) | (6) и (6,3)* | (6,3) и (6,6) | (6) и (6,3)* | (6,3) и (6,6) | (7,2) |
| 10 | 10,5 | 10 и 10,5* | 10,5 и 11,0 | 10,0 и 10,5* | 10,5 и 11,0 | 12,0 |
| 20,0 | 21,0 | 20,0 | 22,0 | 20,0 и 21,0* | 22,0 | 24,0 |
| 35 | — | 35 | 38,5 | 35 и 36,75 | 38,5 | 40,5 |
| 110 | — | — | 121 | 110 и 115 | 115 и 121 | 126 |
| (150)* | — | — | (165) | (158) | (158) | (172) |
| 220 | — | — | 242 | 220 и 230 | 230 и 242 | 252 |
| 330 | — | 330 | 347 | 330 | 330 | 363 |
| 500 | — | 500 | 525 | 500 | — | 525 |
| 750 | — | 750 | 787 | 750 | — | 787 |
| 1150 | — | — | — | 1150 | — | 1200 |
Примечание:
1. Напряжения указанные в скобках не рекомендуются для вновь проектируемых сетей и электроустановок; 2. Напряжения, обозначенные «*» для трансформаторов и автотрансформаторов, присоединяемых непосредственно к шинам генераторного напряжения электростанций или к выводам генератора;
Варианты подключения
Контакты обмоток трансформатора или генератора в сетях с 3-фазного напряжения объединяются 2-мя способами:
- Звезда. Концы обмоток стыкуются в единую точку.
- Треугольник. Соединение обмоток выполняется таким образом, чтобы конец 1-ой стыковался с началом 2-ой, а конец 2-ой с началом 3-ей, и конец 3-ей с началом 1-ой.
Видео о том, что лучше для дома 1 или 3 фазы:
При этом подключить потребителя к сети можно по следующим вариантам схем:
- Звезда-звезда – с применением нейтрального проводника.
- Звезда-звезда – без нулевого провода.
- Звезда-треугольник.
- Треугольник-звезда.
- Треугольник-треугольник.
Наличие такого разнообразия вариантов подключения в системе трехфазного переменного тока обуславливается тем, что как источник, так и потребитель можно подключать звездой или треугольником. При этом в каждом случае будет возникать свои линейные и фазные соответствия.
Особенности подключения двигателя
Если вы хотите подключить 3-х-фазный электродвигатель асинхронного типа, и при этом получить максимальный КПД, советую соединять контакты его обмотки по схеме «треугольник». При этом надо учесть, что в таком случае включение мотора в качестве нагрузки будет иметь следующие особенности:
- Потребляемая мощность возрастает в 1,5 раза.
- Ввиду усилия, требуемого для раскрутки, сила пускового тока повышается в 6-7 раз по сравнению с рабочим значением.
- При внезапном возрастании сопротивления вращающегося вала происходит резкий скачок силы тока.
Видео-обзор о том, как выполняется подключение «звезда» и «треугольник» на примере асинхронного двигателя:
Всего этого можно избежать, если подключить электропривод по схеме «звезды». Ценой некоторого понижения КПД удастся исключить риск перегрева и рывок при запуске, обеспечив плавное нарастание оборотов до рабочего уровня. Благодаря этому оборудование будет работать хотя и слабее, но надежнее и дольше без риска поломки.
Обратите внимание!
В зависимости от схемы подключения обмоток различаются 2 вида электротока – фазное и линейное. Так, когда ток трехфазной цепи на 380 В циркулирует по обмотке потребителя или генератора, речь идет о межфазном или фазном напряжении. Когда же передача идет через проводник от источника к нагрузке, говорят о линейной разновидности.
Видео-советы по тому, что лучше для дома – 1 или 3 фазы:
Соотношения фазного и линейного напряжения
Соотношение между напряжением линейным и фазным составляет 1,73. То есть при ста процентах мощности ЛН, напряжение фазы будет 58%. То есть, ЛН превышает ФН в 1,73 раза и при этом стабильно.
ФН и ЛН, отличие и соотношение
Напряжение в трёхфазной цепи оценивается по параметрам линейной составляющей. Обычно оно 380 вольт и тождественно 220 вольтам фазной компоненты сети трёхфазного электротока. В электрических сетях, где имеется четыре провода, напряжение 3-фазного тока обозначается 380/220В. Это позволяет подключить к подобной сети оборудование с 1-фазным потреблением электричества 220В и мощных приборов, которые могут работать от 380В.
Универсальной и приемлемой в большинстве случаев является трёхфазная цепь 380/220В 0-вым проводом. Электроприборы, которые функционируют от однофазного напряженья 220В, могут при подсоединении к паре проводов ФН питаться от ЛН.
Электрооборудование, которое запитывается от трёхфазной сети может работать, только если имеется подсоединение одновременно к 3-м выводам различных фаз. Тогда заземление не обязательно, но если изоляционный материал провода будет повреждён, то отсутствие 0-ого значительно увеличивает опасность удара электрическим током.
Важно! При понижении ЛН меняются величины ФН. При уже выясненном значении междуфазного напряжения определить величину ФН труда не составит
Защита от перекоса фаз в трехфазной сети
Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.
Реле контроля фаз (А) и пример схемы его подключения (В)
Данный трехфазный автомат может обладать следующими функциями:
- Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
- Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
- Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
- Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.
Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.
Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.
Что такое фаза
Каждая часть многофазной системы, имеющая одинаковую характеристику тока, называется фазой. Поэтому определение фазы имеет двоякое значение в электротехнике. Во-первых, как величина, изменяющаяся синусоидально, а во-вторых, как отдельная часть в системе многофазных электрических цепей. Количество фаз определяет наименование цепей: двухфазные, трехфазные, шестифазные и т.д.
Самыми распространенными цепями в современной энергетике являются трехфазные. Они имеют ряд преимуществ перед другими видами цепей, как однофазными, так и многофазными. Они более экономичны при производстве и передаче электроэнергии. Трехфазное напряжение возникает в результате вращения магнита внутри катушки. С его помощью достаточно просто образуется вращающееся круговое магнитное поле, обеспечивающее работу асинхронных двигателей. Данное явление известно, как ЭДС или по-другому, электродвижущая сила индукции.
Вращающийся магнит называется ротором, а катушки, расположенные вокруг него, образуют статор. Переменное напряжение получается путем преобразования постоянного напряжения, когда прямая линия принимает синусоидальную конфигурацию с изменяющимися положительными и отрицательными значениями.
Изменение магнитного потока происходит за счет вращения ротора, что и приводит к образованию переменного напряжения. В статоре имеется три катушки, в каждой из которых присутствует собственная отдельная электрическая цепь. Каждая катушка сдвинута относительно друг друга на 120 градусов по окружности. Под действием вращающегося магнита во всех катушках возникает одинаковое переменное напряжение между фазами в трехфазной сети.
Отличия от однофазного тока
Как правило, в многоквартирные дома подводится трехфазный переменный ток. Это обусловлено подключением большого числа однофазных нагрузок. В этом случае есть возможность равномерно нагрузить каждую фазу цепи трансформаторной подстанции. Это позволит не допустить перекоса межфазного и фазного напряжений.
Основные различия, по сравнению с однофазным током, лежат в следующей плоскости:
- линейное напряжение не рассчитано на питание однофазных потребителей;
- величина мощности нагрузки зависит от сечения питающего кабеля;
- возможность включения в сеть трёхфазных потребителей;
- допустимость переключения однофазного потребителя на другую фазу.
В связи с этим использование трёхфазного тока более эффективно на производстве.
Важно! Стоимость оборудования, кабельной продукции, электроэнергии, приборов учёта при подведении к объекту напряжения, равного 380 В, значительно выше, чем однофазной сети. Какой вариант тока выбрать, трёхфазный или однофазный, решать владельцу жилья
Особенно это касается больших частных домов, где современное электрооборудование требует наличия всех трёх фаз. Затраты на подведение 3-х фазного тока и установку узла учёта с лихвой окупятся возможностями использования трёхфазных потребителей в приусадебном хозяйстве
Какой вариант тока выбрать, трёхфазный или однофазный, решать владельцу жилья. Особенно это касается больших частных домов, где современное электрооборудование требует наличия всех трёх фаз. Затраты на подведение 3-х фазного тока и установку узла учёта с лихвой окупятся возможностями использования трёхфазных потребителей в приусадебном хозяйстве.
