Что такое датчик холла: принцип работы, устройство и способы проверки на работоспособность

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен. «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

• Электроны при прохождении тока движутся по сенсору прямолинейно.
• При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
• Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
• Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая. Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

• первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
• переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
• сканирование магнитных обозначений;
• как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

В смартфоне

Датчик холла в смартфоне применяются для таких целей:

• как часть компаса, магнитомера;
• для мониторинга закрытия/открытия чехла с магнитной защелкой отслеживанием ослабления/повышения поля;

Опишем, для чего нужен датчик холла в смартфоне на обложке. При отдалении магнита с обнаружителя идет импульс на активацию табло, когда ближе — на отключение. Разновидность таких чехлов — отдельный вид изделия, именуемый обычно Smart Case. Есть и дополнительные функции, принцип действия их такой: если применяется обложка без окошек около дисплея, то посредством обнаружителя отключается экран, когда он закрыт, при открытии — автоматическая активация. При наличии окошек инициируется переключение содержимого на табло. На видимой области — часы и пр., на всем дисплее — вся информация.

Не все смартфоны имею описанное усовершенствование, а также не всегда производители указывают его в перечне опций, поэтому нужно уточнять этот параметр. Но если в рекомендуемых аксессуарах есть отметка о таковых подходящих из категории Smart Case, то данная опция присутствует.

Цифровые датчики: высокая надежность в дискретных приложениях

Во многих приложениях используется цифровой выход для определения, находится ли объект в определенной позиции. Например, датчик может быть использован для проверки наличия защитного ограждения на механизме. Если ограждение находится на своем месте, машина работает. Если же это не так, машина работать не будет. В этом типе дискретного приложения требуется цифровой выход. В приложениях с магнитными датчиками исключительную надежность обеспечивают следующие цифровые датчики:

Герконовые датчики: преимущества и применение

Герконовый датчик представляет собой электрический ключ, который для работы не требует питания, в отличие от интегральной схемы. Выводы заводятся в герметизированную стеклянную колбу, в которой находятся контактные пластины. В результате ключ в герконе обладает высокой надежностью, поскольку он не подвержен влиянию влаги или других факторов окружающей среды. Поэтому контакты не будут окисляться и с нагрузками логического уровня будут продолжать работать в течение миллионов циклов.

Герконовые датчики очень популярны среди приложения с питанием от батареи. Они используются в автомобильных составляющих безопасности, например, обнаружение защелкивания застежки ремня безопасности и обнаружение столкновения. Поскольку герконы могут переключать нагрузки и постоянного, и переменного напряжения, их часто выбирают для цифровых приложений типа «вкл/выкл», например, детектирование закрытия/открытия двери в системах безопасности и в бытовой технике.

Например, дверь холодильника использует геркон для определения закрытия двери. Магнит крепится к двери, а герконовый датчик закрепляется на неподвижной раме, скрытой за внешней стенкой холодильника. Когда дверь открыта, герконовый датчик не может обнаружить магнитное поле, что заставляет включиться светодиодную лампу. Когда дверь закрывается, датчик обнаруживает соответствующее магнитное поле, и светодиод выключается. В этом приложении микроконтроллер внутри блока управления получает сигнал от геркона, а затем включает или выключает светодиод.

Рисунок 1 – Геркон в двери холодильника используется для включения и выключения светодиода

Цифровые датчики Холла: преимущества и применение

Цифровые датчики Холла используют полупроводниковые приборы и их выходное напряжение изменяется в зависимости от изменения магнитного поля. Эти датчики объединяют в семе чувствительный элемент с эффектом Холла и электрическую схему, обеспечивающую цифровой выходной сигнал типа «вкл/выкл», что соответствует изменению магнитного поля без использования каких-либо движущихся частей. Использование датчика на основе эффекта Холла ограничено приложениями с низкими постоянными напряжением и током. В отличие от геркона, устройство на основе эффекта Холла содержит в себе активную схему, поэтому оно потребляет небольшое количество тока в любое время.

Цифровые датчики Холла обеспечивают высокую надежность и для точных требований к измерениям могут быть запрограммированы на активацию при заданной величине магнитного поля.

Эти датчики очень популярны в высокоскоростных измерительных схемах таких бытовых машин, как стиральные машины и сушилки. В этом применении вращающийся 16-полюсный кольцевой магнит активирует чип датчика Холла при каждом прохождении красного (северный полюс) сегмента и деактивирует его при каждом прохождении белого (южный полюс) сегмента, что дает очень точный сигнал, соответствующий скорости. Цифровые датчики Холла особенно полезны в автомобильных приложениях безопасности, таких как определение защелкивания застежки ремня безопасности и определение скорости зубчатой передачи.

Рисунок 2 – Схема применения датчика Холла для измерения скорости

Применение датчиков Холла

1. Датчики Холла широко применяются в бытовой технике. Красноречивый пример – стиральные машины. Пользователи ломают умы, как в продвинутых моделях производится взвешивание белья. В сети приводятся патенты, где при помощи пружин или тензодатчиков предлагается задачу решить в лоб. Подобные устройства не способны на большую надёжность, рискуя постоянно подвергаться деформациям. Вдобавок на бак вешается пара-другая кирпичей, значит, суммарный вес конструкции велик, что накладывает ограничения. На практике в стиральных машинах белья вначале обильно увлажняется, потом по скорости разгона барабана оценивается общая масса. Так происходит взвешивание белья, в дальнейшем определяющее программу работы оборудования, расход порошка, воды, ополаскивателя.
2. В компьютерных клавиатурах датчики Холла впервые вошли в серийное производство. Обычно на подложке стоит чувствительный элемент, на клавише крепится магнит. Понятно, что пружин внутри современной клавиатуры уже нет, а сила упругости создаётся за счёт полимеров с высоким сроком службы. Решение крайне удачное: ломается не датчик и не упругая механическая часть, выходит из строя контроллер.

3. Датчик Холла возможно применять для измерения силы тока (как в токовых клещах). Прибор может реагировать на изменение электромагнитного поля, окружающего провода. Создаётся так называемая обмотка возбуждения (индуктивность из медной проволоки). Измеряемый ток подаётся на отводы, в результате образуется электромагнитная волна, часть оценивается датчиком Холла. Отклик зависит напрямую от измеряемой величины. Расчёт ведётся по формулам, заложенным, к примеру, в контроллер. Для точности прибор тарируется заводом изготовителем. Причём сохраняются упомянутые выше преимущества, прежде всего – отсутствие подвижных частей. Аналогичным образом при помощи датчиков Холла становится возможным измерение мощности.

4. Преобразование постоянного напряжение в переменное считается примером создания генератора. Если датчик Холла находится в переменном магнитном поле, напряжения на выходе повторяет форму. КПД прибора не отличается высоким значением. Зато конструкция упрощается до максимума, становится возможным непосредственная передача формы магнитного поля электрическому току.
5. В связи с описанными выше фактами отметим, что датчики Холла позволяют контролировать расход и заполненность заряда аккумуляторов (посредством измерения протекающего тока и интегрирования его по времени). Это обусловливает возможность их самого широкого применения. Например, в сотовых телефонах (до 37% рынка). Но специалисты считают, что самым многообещающим направлением является сегмент электромобилей, где вопрос наличия энергии будет жизненно важным.
6. Благодаря наличию магнитного поля Земли становится возможным создание на основе датчиков Холла компасов. Проблема заключается лишь в том, что величина в Тл неравномерная по поверхности материков и континентов, требуется ввод методов коррекции измерений. За счёт указанного эффекта иногда работают автоматические системы стабилизации изображения видеокамер мобильных устройств.
7. Мало известно, но 52% доходности от выпуска датчиков Холла приходится на автомобильную промышленность. В этой отрасли требуется измерять частоты вращения колёс, коленчатого и распределительного валов. Читатели уже догадались, что датчик Холла поможет с определением положения дроссельной заслонки, руля. Автомобильный рынок стал главной движущей силой для дальнейшего совершенствования приборов. Некоторые системы считаются стандартом де-факто (ASIC, ASSP, ESC/ESP и пр.) на рыке, и датчики Холла принимают в них живое участие.

За что отвечает датчик Холла?

Прибор отвечает за передачу командных сигналов. Он определяет скорость машины и переключает контакты. Это аналоговый преобразователь, активируемый при помощи коммутатора, который излучает магнитное поле. Если в работе двигательной системы возникнут сбои, устройство сможет замерить текущее напряжение без разрыва цепи.

У устройства есть и другие функции. Речь идет о повышении мощности двигательной системы и динамизации работы систем автомобиля. Датчик соединен с распределителем, составляет с ним единый механизм. Прибор напоминает прерыватель с аналоговым приводом. Иногда его совмещают с коленвалом двигателя. Назначение данного прибора можно охарактеризовать так — оперативное включение антиблокиратора тормозов ДВС и тахометра.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

• на основании вывода;
• на основании операции.

На основе результатов

На основе выходных данных датчики Холла можно разделить по типу выхода:

• аналоговый;
• цифровой.

Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти измерительные элементы имеют непрерывный линейный выход. Благодаря такому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «вкл.» и «выкл.». Эти датчики имеют дополнительный элемент — «триггер Шмитта», отличаясь этим от датчиков Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

• биполярный;
• униполярный.

Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса — для его отключения.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы быть активированными. Эта же полярность задействуется для выключения датчика.

Как проверить датчик Холла

Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:

А вот здесь можно скачать даташит на этот датчик: (нажмите сюда). Итак, на первую ножку подаем плюс, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.

Для этого давайте соберем простейшую схемку: простой светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и, конечно же, сам датчик Холла.

Теперь цепляемся к нашей схеме от Блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс – на первый.

У меня под рукой оказался вот такой магнитик:

Чтобы не перепутать полюса, я пометил бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать северный и южный полюс.

Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу перестал гореть

Переворачиваю магнит другим полюсом и вуаля!

Если магнитик не переворачивать, то есть не менять полюса, то у нас светодиод также останется потухшим, потому как датчик у нас биполярный.

А вот и видео работы

Как вы видите на видео,  мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль. Поэтому датчики Холла с логическими элементами в одном корпусе очень полюбила цифровая электроника. Их можно подцепить к микроконтроллерам и другим логическим элементам.

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Спойлер на крышку багажника: какой выбрать, где купить, как крепить

Рубрика: Тюнинг

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

Лодочный прицеп МЗСА: какой выбрать, мнения и отзывы владельцев

Рубрика: Легковые прицепы

• на Ниве от АвтоВАЗа;
• ВАЗ 2109 (карбюратор и инжектор);
• Фольксваген Пассат Б3;
• Ауди 80;
• Мазда 626;
• Фольксваген Гольф 3 поколения;
• Мазда 323;
• ВАЗ 21099;
• Фольксваген Бора;
• Шевроле Нива;
• Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

• двигатель глохнет;
• мотор вообще не хочет запускаться;
• при работе на холостом ходу ощущаются перебои;
• мотор на холостых оборотах работает с рывками;
• при движении автомобиль дергается, когда обороты повышаются;
• двигатель просто глохнет, когда вы едите по дороге;
• автомобиль немного трясет;
• его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

Проверка датчика

Чтобы точно убедиться в неисправности датчика, перед его заменой необходимо выполнить проверку. Самый простой способ выявить неисправность – действительно ли проблема в датчике – это провести диагностику на осциллографе. Прибор не только выявляет неисправности, но также укажет на скорую поломку устройства.

Так как не у каждого автомобилиста есть возможность проводить такую процедуру, есть более доступные способы диагностики датчика.

Диагностика мультиметром

Вначале мультиметр выставляется в режим замера постоянного тока (переключатель на 20В). Процедура производится в следующей последовательности:

• Отсоединяется бронепровод от распределителя. Он подключается к массе, чтобы в результате диагностики случайно не запустить авто;
• Активируется зажигание (ключ повернут до упора, но мотор не заводить);
• С распределителя снимается разъем;
• Минусовый контакт мультиметра подсоединяется к массе авто (кузову);
• В разъеме датчика имеется три контакта. Плюсовой контакт мультиметра подсоединяется к каждому из них в отдельности. Первый контакт должен показать значение 11,37В (или до 12В), второй – также в районе 12В, а третий – 0.

Далее проверяется датчик в работе. Для этого необходимо сделать следующее:

• Со стороны входа проводов в разъем вставляются металлические штыри (например, небольшие гвозди) так, чтобы они не прикасались друг к другу. Один вставляется в центральный контакт, а другой – к проводу минуса (обычно белого цвета);
• Разъем надевается на датчик;
• Включается зажигание (но мотор не заводим);
• Минусовый контакт тестера фиксируем на минусе (белый провод), а плюсовой – к центральному штырю. Рабочий датчик выдаст показатель приблизительно 11,2В;
• Теперь помощник должен стартером несколько раз провернуть коленвал. Показания мультиметра будут колебаться. Нужно заметить минимальное и максимальное значение. Нижняя планка не должна превышать 0,4В, а верхняя не должна опускаться ниже 9В. В этом случае датчик можно считать исправным.

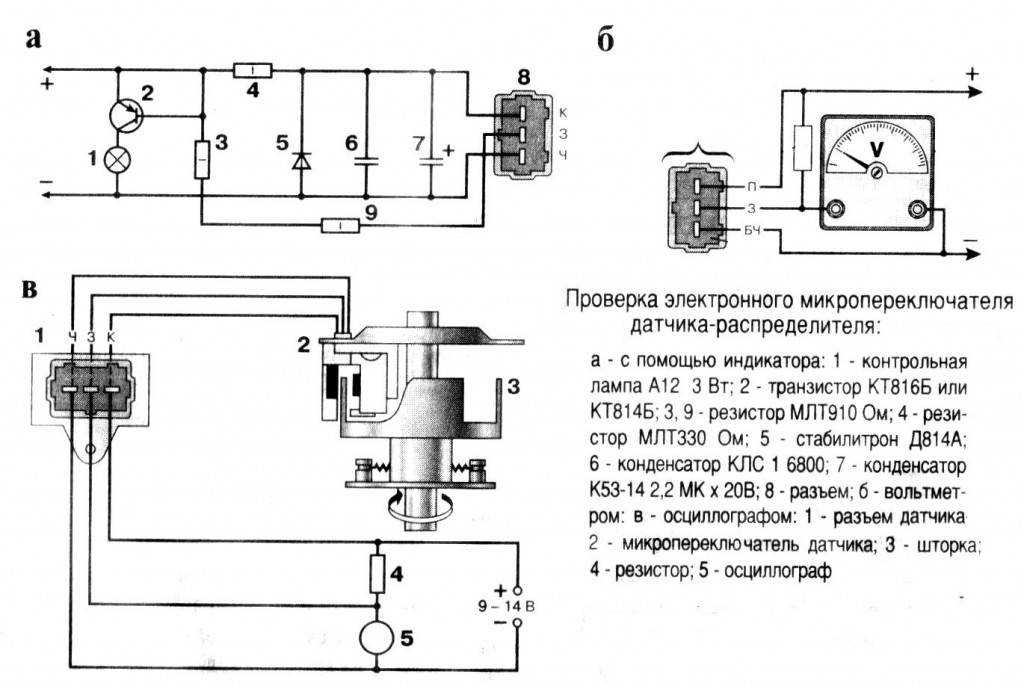

Проверка сопротивления

Для замера сопротивления потребуется резистор (1 кОм), диодная лампочка и провода. К ножке лампочки припаивается резистор, а к нему подсоединяется провод. Второй провод фиксируется на второй ножке лампочки.

Проверка производится в следующей последовательности:

• Снимаем крышку трамблера, отсоединяем колодку и контакты самого распределителя;
• Тестер подсоединяют к клеммам 1 и 3. После активации зажигания на дисплее должно появиться значение в пределах 10-12 вольт;
• По такой же схеме к распределителю подсоединяется лампочка с резистором. Если полярность правильная, контролька засветится;
• После этого провод с третьей клеммы подсоединяется на вторую. Затем помощник при помощи стартера проворачивает мотор;
• Моргающая лампочка свидетельствует об исправном датчике. В противном случае его необходимо заменить.

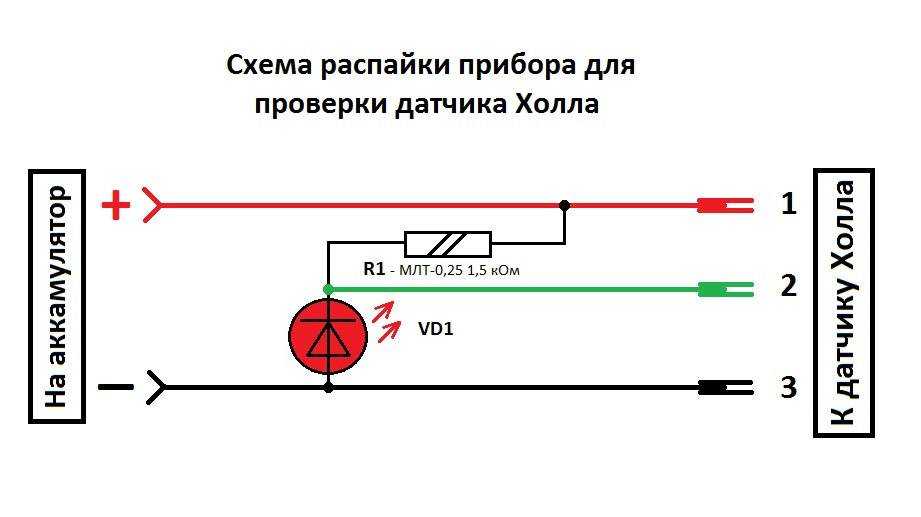

Создание имитации контроллера Холла

Этот метод позволяет диагностировать датчик холла при отсутствии искры. Планка с контактами отключается от трамблера. Активируется зажигание. Небольшой проволокой выходные контакты датчика соединяются между собой. Это своеобразный имитатор датчика холла, который создал импульс. Если при этом на центральном кабеле образовалась искра, значит, датчик вышел из строя, и он нуждается в замене.

Конструкция датчиков Холла

В ходе эксплуатации отлично проявились традиционные полупроводниковые материалы – арсениды галлия и индия. Обычно сенсор Холла представляет небольшую пластинку, к противоположным граням которой подходят парные электроды. Питающие широкие и располагаются на протяжении стороны прямоугольника. Где снимается сигнал – простейшие точечные. В любой схеме отмечается общая точка (нулевой провод, нейтраль), сумма контактов равняется трём. Отрицательные линии объединяются.

Специалисты отмечают, что даже в отсутствии магнитного поля на электродах остаётся, как правило, небольшой сигнал. Это объясняется не влиянием нашей планеты, как подумают читатели. Потенциал вдоль боковой кромки пластинки распределяется неравномерно. И выявлять эквивалентные точки не всегда целесообразно. Проще тарировать сопрягаемую с датчиком электронику, либо ориентироваться на точечные импульсы, что часто делается на практике. Для коррекции часто применяются дифференциальные усилители (на выход выдаётся лишь изменение сигнала).

Особенности конструкции датчика

Толщина плёнки проводника обычно мала, едва достигает 10 мкм. Для нанесения на подложку используется способ литографии. Это позволяет создать датчики Холла с малой чувствительной площадью, что сильно и часто повышает точность измерений, ведь поверхность невелика. В приборах это используется для оценки положений деталей механизмов. Впрочем малогабаритные датчики обнаруживают сравнительно низкий отклик, измеряемый в величинах Вт/Тл (выдаваемая мощность полезного сигнала в зависимости от напряжения магнитного поля). Для серийных датчиков Холла параметр обычно укладывается в пределы от 0,03 до 1.

На практике это выглядит как генератор импульсов. Допустим, на валу двигателя стиральной машины стоит ряд магнитов, при обороте вырабатывается определённое количество пиков. В результате электронная начинка оценивает скорость вращения, угловое положение ротора, что используется, к примеру, в вентильных двигателях (с электронным переключением обмоток).

Сделаем отступление и объясним, почему малогабаритный датчик Холла отличается слабым откликом. Амплитуда вырабатываемых импульсов зависит от протекающего постоянного тока, а он не может быть велик, в противном случае плёнка проводника (обладающая достаточно большим сопротивлением) перегреется и сгорит. Поэтому допустимые значения (в амперах) составляют от 5 до 50 мА.

Где находится и как выглядит?

Эффект Холла нашел применение во многих системах автомобиля, таких как:

• Определяет положение коленчатого вала (когда поршень первого цилиндра окажется в верхней мертвой точке такта сжатия);
• Определяет положение распределительного вала (для синхронизации открытия клапанов в газораспределительном механизме в некоторых моделях современных ДВС);
• В прерывателе системы зажигания (на трамблере);
• В тахометре.

В процессе вращения вала двигателя датчик реагирует на величину прорезей зубцов, от чего образуется ток низкого напряжения, который поступает на коммутирующее устройство. Попадая в катушку зажигания, сигнал преобразуется в высокое напряжение, которое нужно для создания искры в цилиндре. Если датчик положения коленчатого вала неисправен, запуск мотора невозможен.

Подобный датчик стоит в прерывателе бесконтактной системы зажигания. Когда он срабатывает, происходит переключение обмоток катушки зажигания, что позволяет ей производить заряд на первичной обмотке и совершать разряд со вторичной.

На фото ниже показано, как выглядит датчик и где его устанавливают в некоторых автомобилях.

В трамблере

Датчик коленвала

Датчик распредвала

Датчик тахометра

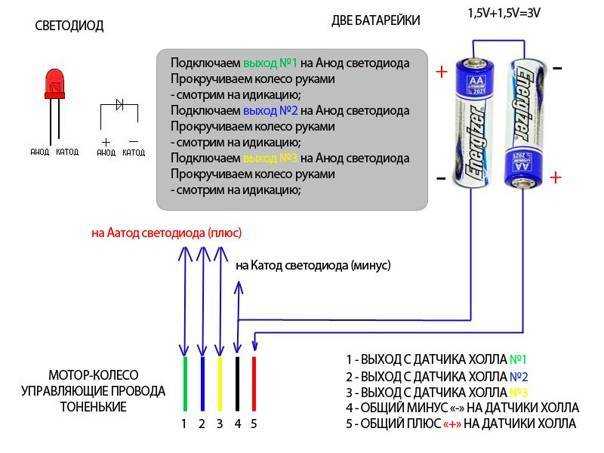

Датчик холла в электродвигателе

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

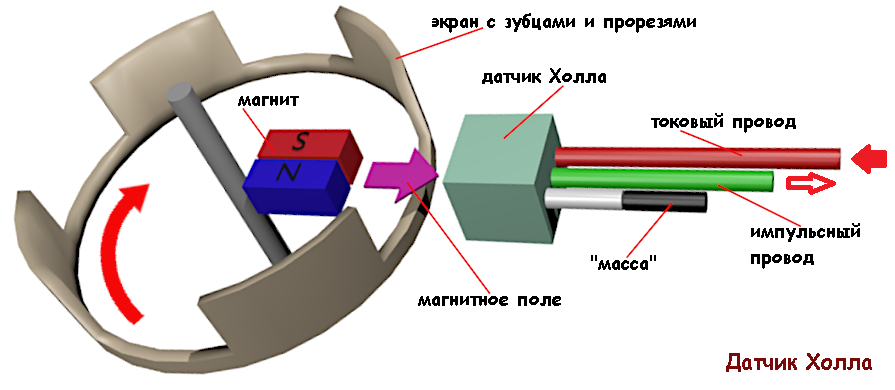

Простейший датчик состоит из:

• постоянного магнита;
• лопасти ротора;
• магнитопроводов;
• пластикового корпуса;
• электронной микросхемы;
• контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Цифровой датчик Холла в конструкции автомобиля

Теперь, когда принципы работы, устройство датчика Холла и то, для чего он вообще нужен, стали более-менее понятны, можно углубиться в рассмотрение его функционирования именно в конструкции машины

Для начала обратим внимание на его физическое состояние. Большинство современных датчиков Холла, устанавливаемых на мотор, представляют собой составляющую трамблёра

Она устанавливается неподалёку от распредвала и имеет в своей конструкции магнитопроводящую пластину, с виду напоминающую корону. Последняя имеет n-ое количество прорезей (их число всегда равняется числу цилиндров двигателя), а также дополняется основой датчика тока на эффекте Холла – магнитом.

В процессе вращения распредвала его лопасти поочерёдно проходят прорези ранее отмеченной пластины датчика, что вызывает появления напряжения. Последнее формирует электрический импульс, передающийся сначала на коммутатор, а затем на катушку зажигания и другие электронные узлы автомобиля. В итоге, в системе зажигания с датчиком Холла он выполняет две основные функции:

• Запускает искрообразование на концах свечей зажигания посредством преобразования напряжения Холла в высокую напряжённость магнитного поля;
• Оповещает другие узлы автомобиля, которым требуется знать положение распредвала и коленвала, о таковом в данный момент времени.

Подобные характеристики узла делают из него довольно-таки важную составляющую системы зажигания, без правильной работы которой, функционирование мотора зачастую невозможно. Теперь, наверное, уже всем полностью понятно – зачем нужен этот пресловутый «холловский» идентификатор. Отметим, что данная деталь успешно применяется как на одноконтактных, так и двухконтурных системах зажигания. Более того, двухконтурное зажигание с одним датчиком Холла довольно-таки популярно.

Подключение датчика Холла предусматривает использование трёх клемм:

• первая идёт на «массу»;
• вторая — на плюс с входным напряжением порядка 6 Вольт;
• третья является «выходной» и отправляет преобразованное напряжение на коммутатор.

Распиновка у датчика простейшая и, как правило, не отличается от представленной ниже (то есть, провода датчика Холла зачастую подключаются по следующей схеме):

Вопросы по типу:

• Как проверить датчик Холла?
• Где находится датчик Холла?
• Как заменить датчик Холла?
• Как подключить датчик Холла?
• Как поменять его на новый?

Требуют от автомобилиста знаний того, как выглядит этот элемент системы зажигания, отвечающий за правильное искрообразование. К счастью, нужная деталь до безобразия проста как в ремонте, так и во внешнем виде. В типовом варианте датчик Холла, поставленный на абсолютно любой автомобиль, выглядит следующим образом:

Это интересно: Технические характеристики мотора 2106

Датчик Холла – принцип работы и назначение

В современных условиях происходит постоянное технологическое развитие датчиков Холла. Они отличаются надежностью, точностью и постоянством данных. Широкое распространение эти приборы получили в автомобилях и других транспортных средствах. Они обладают повышенной устойчивостью к агрессивным внешним воздействиям. Датчики Холла являются составной частью многих устройств, с помощью которых контролируется определенное состояние техники.

Во многих случаях этот прибор размещается в трамблере и отвечает за образование искры, то есть он используется вместо контактов. Нередко данный прибор применяется для слежения за током нагрузки. С его помощью производится отключение при возникновении токовых перегрузок. В случае перегревания датчика происходит срабатывание температурной защиты. Резкое изменение напряжения может иметь для устройства тяжелые последствия. Поэтому в последних моделях устанавливается внутренний диод, препятствующий обратному включению напряжения.

Датчик Холла до настоящего времени не смог заменить обычные механические переключатели. Однако в любом случае он имеет ряд значительных преимуществ. Основными из них являются отсутствие контактов, загрязнений, а также механических нагрузок. Поэтому часто можно встретить датчик Холла на скутере, применяемый в качестве составной части датчика зажигания.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.
