Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

Гофры для прокладки кабелей

Рассмотрим основные виды и правила выбора гофрированных труб для прокладки электрического кабеля.

Материал

Для создания гофры применяются следующие материалы:

Полипропилен (ППР). Обладает низкой ценой и малым весом, но плохо выдерживает высокие нагрузки. ППР подходит для внутренней отделки дома, а также для создания сигнальных линий.
Поливинилхлорид (ПВХ). Самый популярный и надежный материал, который выдерживает средние и высокие нагрузки, не плавится и не портится при воздействии воды. Подойдет как для внешней, так и внутренней прокладки кабеля.
Полиэтилен низкого давления (ПНД). Дешевый эластичный материал, которые не боится воды и легко монтируется. Держит тепло при нагреве, поэтому рекомендуется использовать для внешней отделки или внутри негорючих стен.
Оцинкованная или нержавеющая сталь. Обладает очень высокой прочностью, отлично держит нагрев, воздействие воды и грибков. Однако монтировать металлическую гофру сложнее, поэтому ее используют только в условиях высокой нагрузки (например, на заводах или при создании протяженных линий коммуникации).

Виды

По прочности различают три вида гофрированных труб:

Легкие. Дешево стоят и широко доступны в любом строительном магазине. Обладают невысокой прочностью, но хорошо подходят для укладки кабелей внутри стен или потолков.
Средние. Обладают отличной прочностью и устойчивостью, но дороже стоят. Хорошо подходят для внутренней и внешней отделки домов, небольших зданий.
Тяжелые. Обладают большим весом и высокой ценой, но отличаются очень высокой прочностью. Применяются для отделки крупных зданий и создания линий электроснабжения надземного/подземного типа.

Выбор размера

Выбор размера гофры

Диаметр гофры находится в пределах от 15 до 65 миллиметров, а материал нужно подбирать по толщине кабеля (он не должен упираться в стенки трубы после монтажа). Толщина стенок находится в пределах от 3 до 12 миллиметров, а чем толще кабель, тем толще должны быть стенки. Материал упаковывается в заводские бухты размеров 15, 25, 50 или 100 метров. При необходимости продавец в магазине может отрезать от бухты трубу необходимой длины, хотя обычно в этом нет необходимости.

Особенности

Гофра бывает двух основных типов в зависимости от предназначения:

Обычная гофра с гладкой внутренней стенкой. Такие трубы дешевле стоят, но сгодятся они для прокладки лишь небольшого по длине кабеля. В случае длинной проводки протягивать кабель в гофре будет достаточно сложно, а край провода может упираться и деформировать трубу, что сделает конструкцию ненадежной.
Гофра с проволочной натяжкой. У такой трубы внутри располагается тонкая металлическая проволока. С ее помощью значительно упрощается протягивание кабеля по трубе. Это не только упрощает жизнь мастеру, но и минимизирует риск деформации внутренних стенок трубы.

Гофра для кабеля, размеры, цены

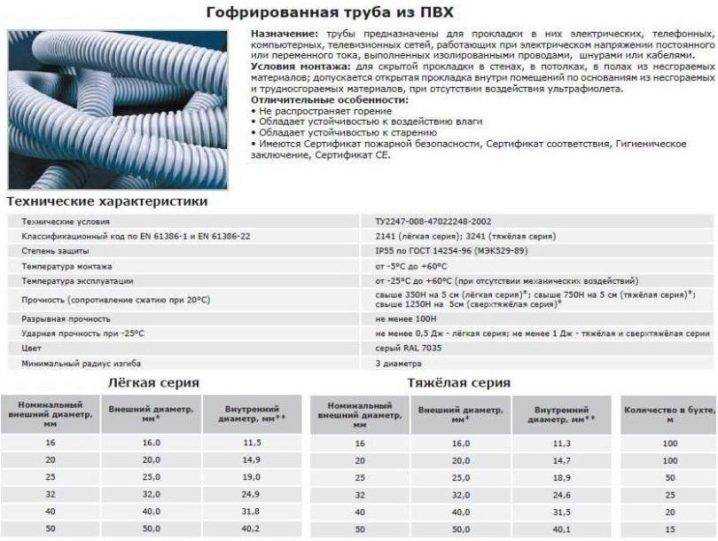

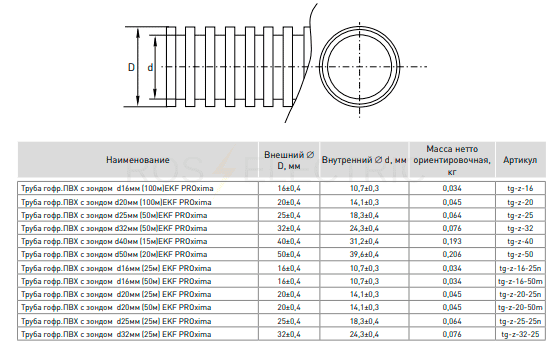

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

к осветительным приборам — 16 мм;
к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

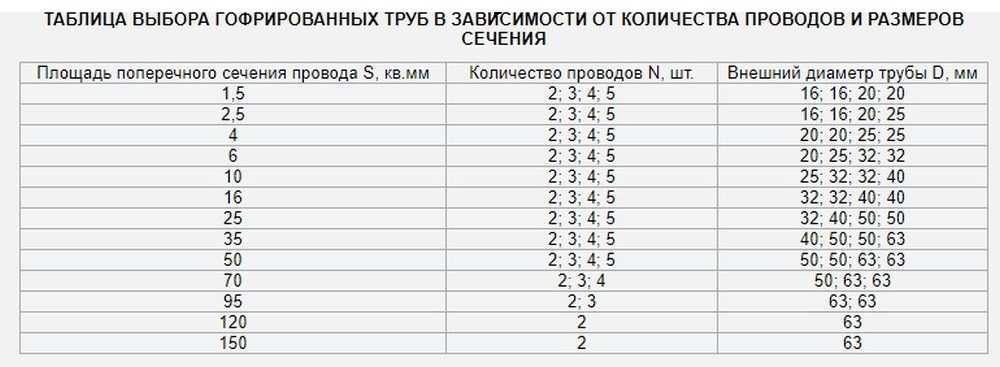

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

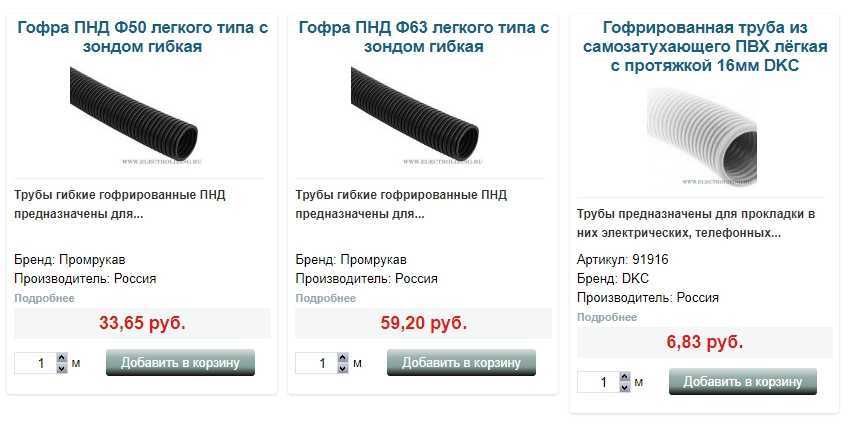

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Назначение гофрированной трубы

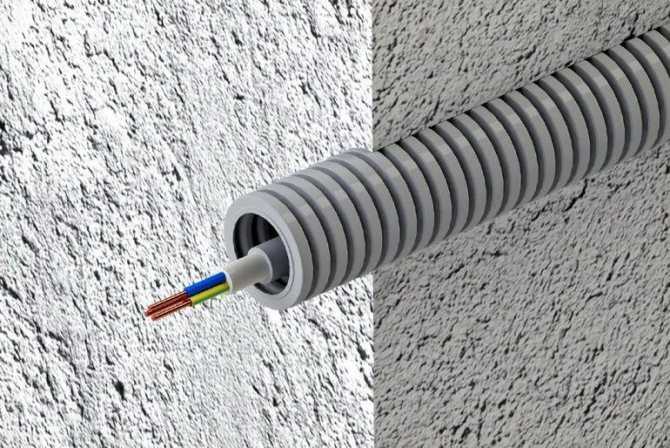

Гофра предназначена для защиты кабеля и выполняет следующие функции:

Механическая защита изоляции. Согласно требованиям ПУЭ в производственных помещениях провода и кабели, установленные на высоте ниже 2 метров, необходимо монтировать в трубах для прокладки кабеля. Так же нуждаются в защите подвод проводов к электродвигателям и другому оборудованию и квартирная электропроводка, проложенная в отверстиях профилей в гипсокартонных перегородках.
Удобство замены. При выходе кабелей из строя их необходимо заменить. Если электропроводка выполнена закрытым способом в штробах и скрыта под слоем штукатурки, то при замене проводов необходимо делать ремонт помещения. Поэтому целесообразно такую проводку прокладывать в гофрированных трубах и для замены достаточно вытащить один кабель и затянуть другой.
Монтаж электропроводки на деревянных стенах. В этих случаях необходимо прокладывать провода в несгораемых трубах. Использование пластиковой или металлической гофры позволит сделать это быстрее и дешевле.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

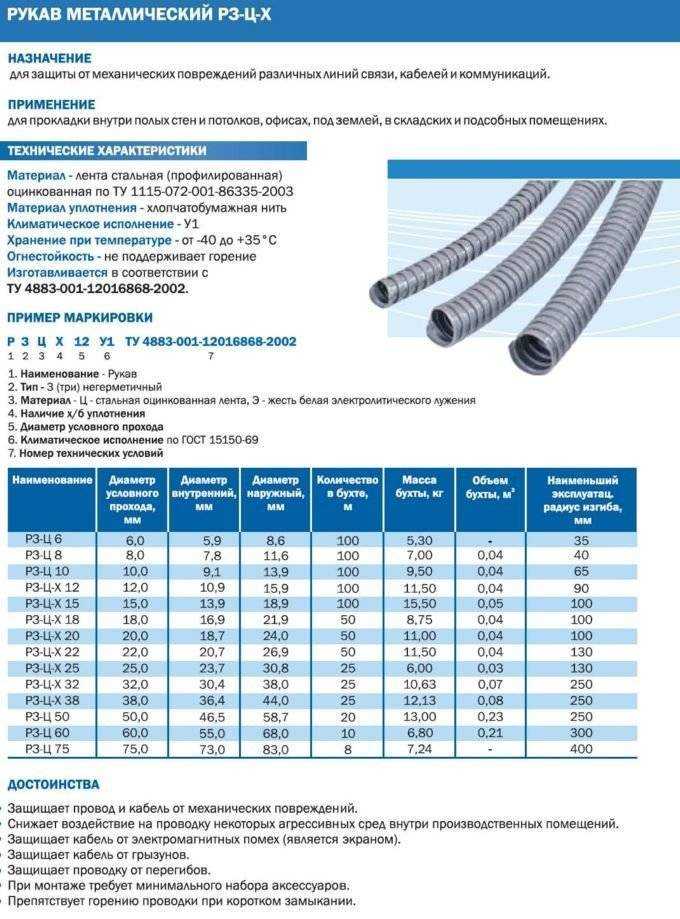

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Как правильно работать с гофрированной трубой?

Новичкам сложно понять как правильно провести провод через трубу гофрированную для электропроводки. Хотя ничего сложного в этом нет, вам нужно лишь выполнять определенные действия:

по месту меряется нужная длина и нарезается, а затем бокорезами режется проволока;
нужно удерживать протяжку, чтобы он не потерялась в трубе;
делается жгут, который должен быть плотным;
жгут, проводимый в гофру, необходимо прикрепить к металлической протяжке;
участки стыков обматываются изолентой.

После размещения проводки, гофрированную трубу фиксируют через каждые 20 см специальными крепежными элементами. Зажимы сначала крепятся на гофру, а потом и к поверхности. Для протягивания кабеля через гофру используется специальное приспособление.

Гофра из нержавеющей стали

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Плюсы гофр для кабеля:

Водонепроницаемость;
Долговечность;
Стойкость к возгораниям, огнеупорность, негорючесть;
Сопротивляемость механическим нагрузкам, прочность;
Легкость;
Эстетичность;
Коррозионная стойкость;
Кабель, помещенный в гофру , не ударит человека током;
Защита кабеля от воздействий окружающей среды.

Минусы:

Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

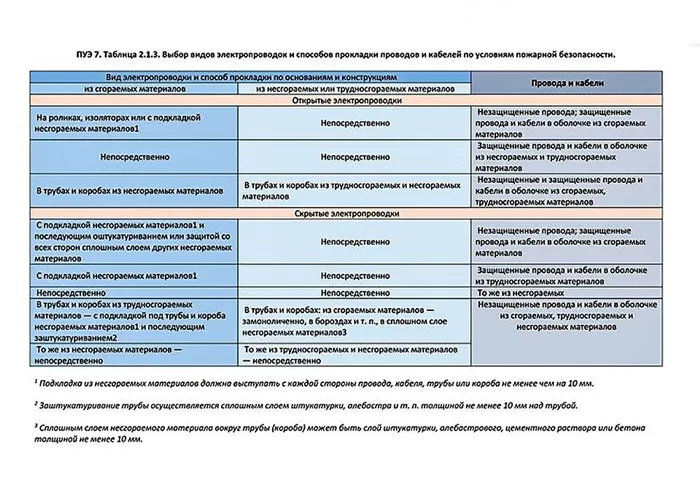

При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
Единый отрезок гофррукава не укладывается в острых углах:
Повороты не должны располагаться рядом;
Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
Жгут протягивается в гофрированную электротехническую трубу
Кабель в защите закладывается в канал.

Крепеж

Существует несколько общих правил крепежа:

Расстояние между крепежными элементами в идеале — 40-50 см;
Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

Дюбель-клипса;
Дюбель-стяжка;
Кабельные стяжки КСП;
Клипсы и скобы с гвоздем;
U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Видео описание

Лайфхак для разметки трассы, показан в этом видео:

при невозможности сделать нужное расстояние между поворотами электротрассы следует установить вместо этого распределительный щит (коробку) и ревизионный люк;
для установки скрытой проводки в стенах предварительно выдалбливаются штробы необходимой глубины (она должна соответствовать диаметру гофротрубы);
между двумя соседними гофрорукавами не должно быть менее 20 см, при необходимости пересечения следует всегда соблюдать прямой угол.

Соединения двух разных кусков гофры производится с помощью специальных муфт, поворотников или тройников. При необходимости защитить провода от воды на гофру надеваются специальные заглушки с небольшими прорезями.

Чтобы осуществить монтаж гофры для электропроводки с протяжкой, то есть закрытым способом, нужно:

Отмерить и отрезать нужную длину гофрорукава и проследить, чтобы он был натянут.
Закрепить протяжку так, чтобы она не зашла в глубину трубы.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Для чего нужна гофрированная труба?

В нем говорится, что кабели и трубопроводы, окруженные горючими материалами, должны быть защищены кабелями и шлангами для открытых и закрытых трубопроводов. Кроме того, установка гофрированных труб может потребоваться в следующих ситуациях:

Прокладывать кабели на горючих поверхностях, таких как дерево или пластик.

Для прокладки кабелей в бетоне.
Для прокладки кабелей вне помещений на фасаде здания или в воздухе.
Для прокладки кабелей под землей.
Для легкого демонтажа и ремонта кабельных сетей в будущем

Если кабель спрятан в канавке с отверстием, его легче вытащить позже, не повредив штукатурку.
Обратите внимание, что ПУЭ не требует использования гофрированных труб — можно использовать и чугунные трубы. Однако гофрированная труба проще в монтаже, поскольку ее легче вести по углам, она легче и более гибкая.

В настоящее время на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для конкретной ситуации. Различают трубы из ПВХ, ППП, ПНР и нержавеющей стали. Давайте рассмотрим каждый из них подробнее.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

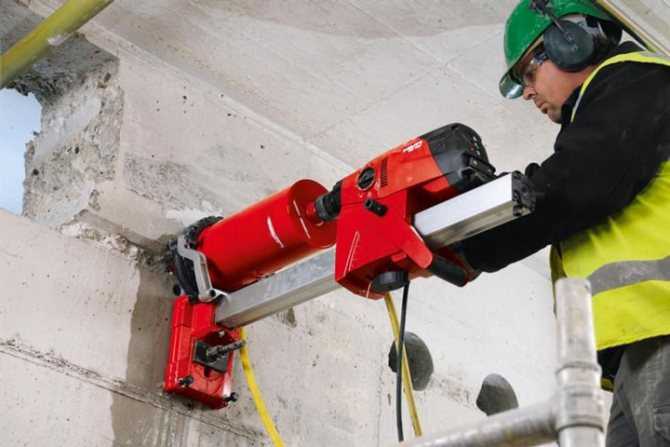

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Почему водопроводные трубы не подходят для кабеля

Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.

Полиэтиленовые трубы для технической воды – не целесообразны с точки зрения безопасности и экономии

Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.

А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор – это совершенно разная специфика и, соответственно, конструкция.

Как правильно выбрать

Несмотря на то, что отсутствуют строгие правила по маркировке гофры, цвета изделий позволяют определить, из чего они сделаны. Так, синие выполняются из полипропилена, серые — из поливинилхлорида, а черные — из полиэтилена, имеющие низкое давление. Также можно ориентироваться на международные стандарты цвета, указывающие на предназначение кабелей. Так, белые провода используются для компьютерной сети, серые или черные для общего назначения, зеленые для телефонной сети, а красные для уличной проводки.

Подбирая такой элемент как гофра, необходимо смотреть на технические характеристики и наличие соответствующего сертификата качества.

Обратите внимание! Стоит также обращать внимание на производителя и цену. Необходимо смотреть на то, чтобы компания была известна и востребована у пользователей

В противном случае, есть риск купить некачественное изделие. Цена должна быть средней, по сравнению с другими моделями.

Вам это будет интересно Описание провода ВВГНГ

Гофра — устойчивая труба, созданная для защиты кабеля и провода от короткого замыкания. Имеет разновидности, которые отличаются диаметром, толщиной стенок, используемым материалом, цветом и устойчивостью к нагрузкам. Создается из пвх, полиэтилена, полипропилена и металла. Бывает однослойной и двухслойной, легкой, средней и тяжелой.

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.
