Как перенести электросчетчик из подъезда в квартиру

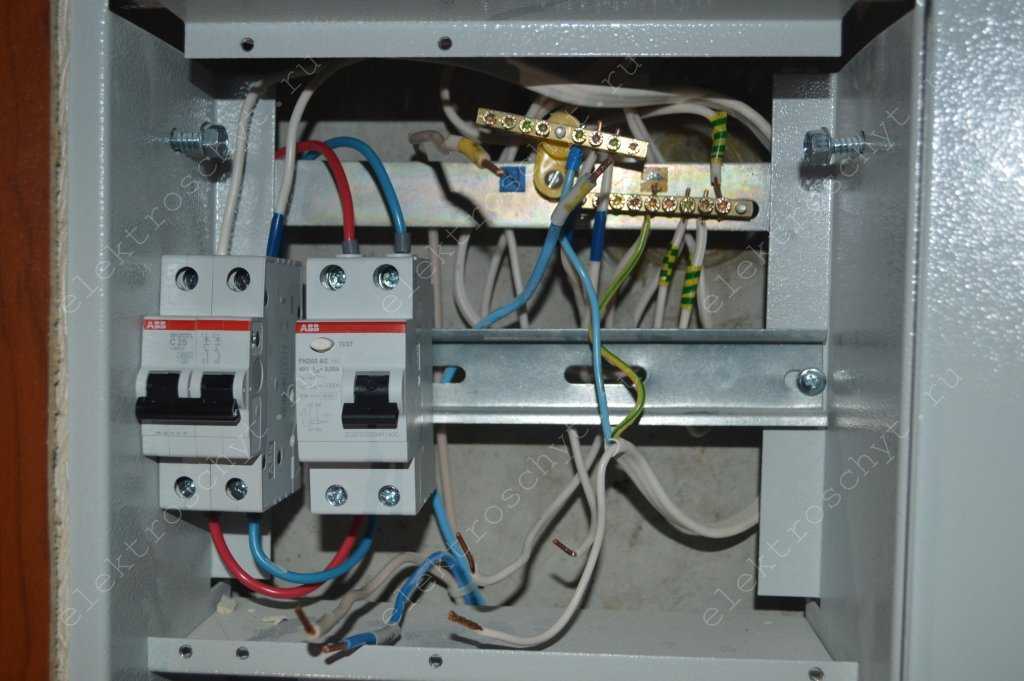

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

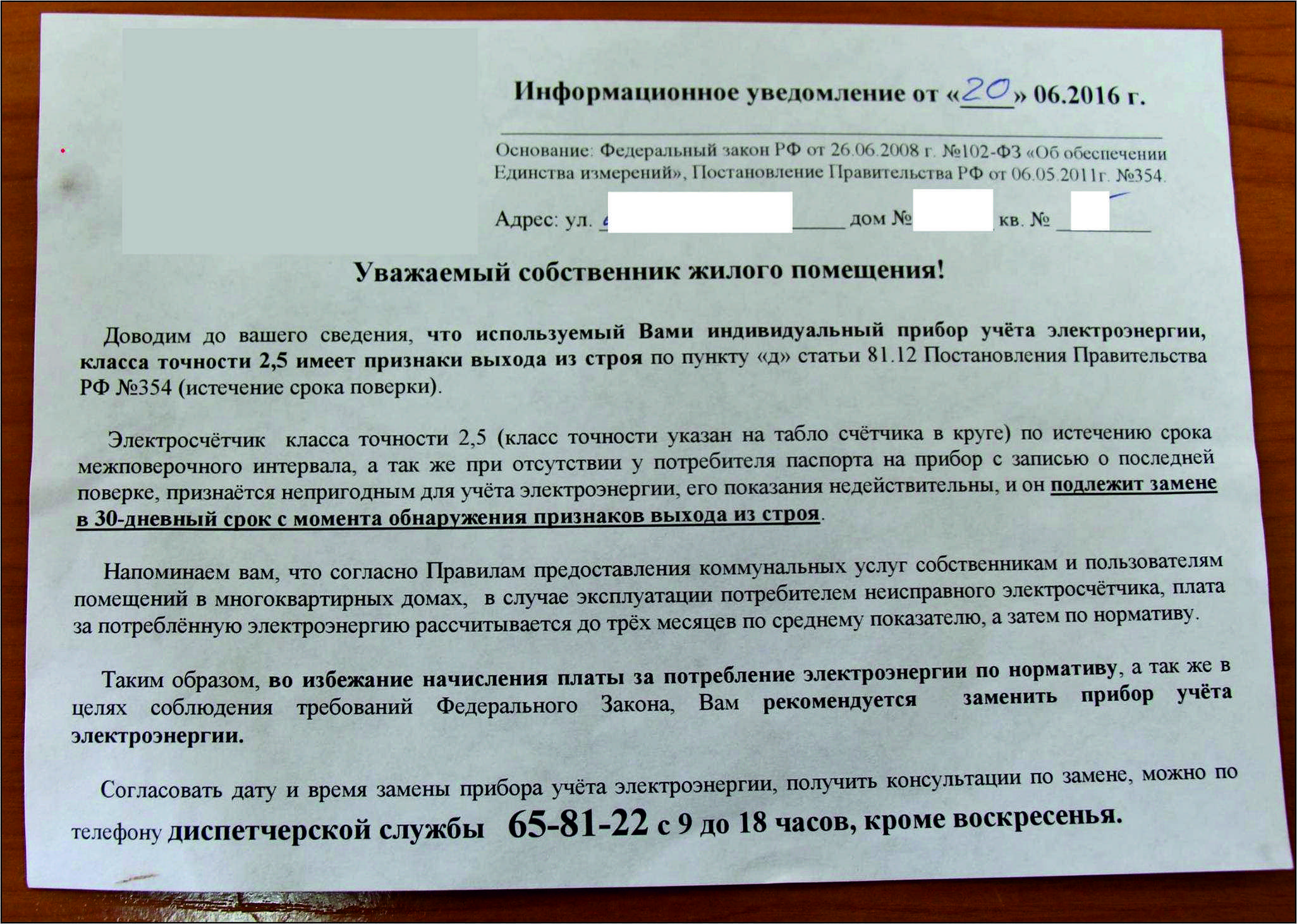

Правила замены счетчика электроэнергии

Общеизвестно, что в многоквартирных домах счётчики электрической энергии устанавливаются либо в самом жилом помещении (в прихожей), либо в шкафу, смонтированном на лестничной площадке. Первый из этих способов установки привлекателен тем, что в этом случае с прибора учёта очень легко снимать показания и контролировать текущий расход электроэнергии. Однако размещённое в квартире электрическое устройство, как правило, не вписывается в интерьеры прихожей, что чаще всего приводит к необходимости перенести его за пределы жилых комнат.

• Пошаговая инструкция
• Самостоятельное выполнение работ
• Правила составления акта
• Нюансы проведения процедуры
• Оплата работ

Нормативная база Замена счётчиков электричества регулируется следующими документами:

1. Федеральным законом № 261-Ф3 от года, с изменениями и дополнениями в редакции от года.
2. Федеральным законом №102-ФЗ от .
3. Постановление правительства РФ от года.
4. Жилищным кодексом РФ.
5. Гражданским кодексом РФ.
6. ГОСТ 6570-96.
7. Единым государственным реестром средств измерений.

Основания для проведения процедуры Согласно указанным выше нормативно-регулирующим документам причины, по которым счётчик должен быть заменен на новый, могут быть следующими:

1. Аппарат не соответствует современным требованиям.

Кто должен менять

Можно и самостоятельно выполнить перенос счетчика. Для этого необходимо иметь опыт работы и уровень допуска.

Также выбранное место должно соответствовать ряду требований. При отсутствии требуемой квалификации приниматься за работу не стоит.

Высока вероятность нежелательного результата с последующим привлечением профессионального электрика. Предварительно также потребуется согласовать данный вопрос с компанией, что предоставляет электроэнергию.

Оптимальным решением будет привлечение специалиста, который после всех монтажных работ выполнит опломбировку. Данная процедура обязательна независимо от исполнителя.

В результате будет выписано два акта. Первый о снятии пломбы старого счетчика, а второй о пломбировке нового. Данные акты необходимо хранить вместе с паспортом счетчика до следующей поверки.

Возможно, Вам будет полезна статья о том, как подключить однофазный счетчик электроэнергии.

Статью, разъясняющую Постановление 442 о замене электросчетчиков, читайте здесь.

Смотрите видео, в котором опытный пользователь подробно разъясняет, как осуществить замену счетчика электроэнергии в квартире:

В ПАО «Киевэнерго» сообщили, как потребители могут перенести электросчетчик в пределах квартиры или на лестничную клетку в многоквартирном доме.

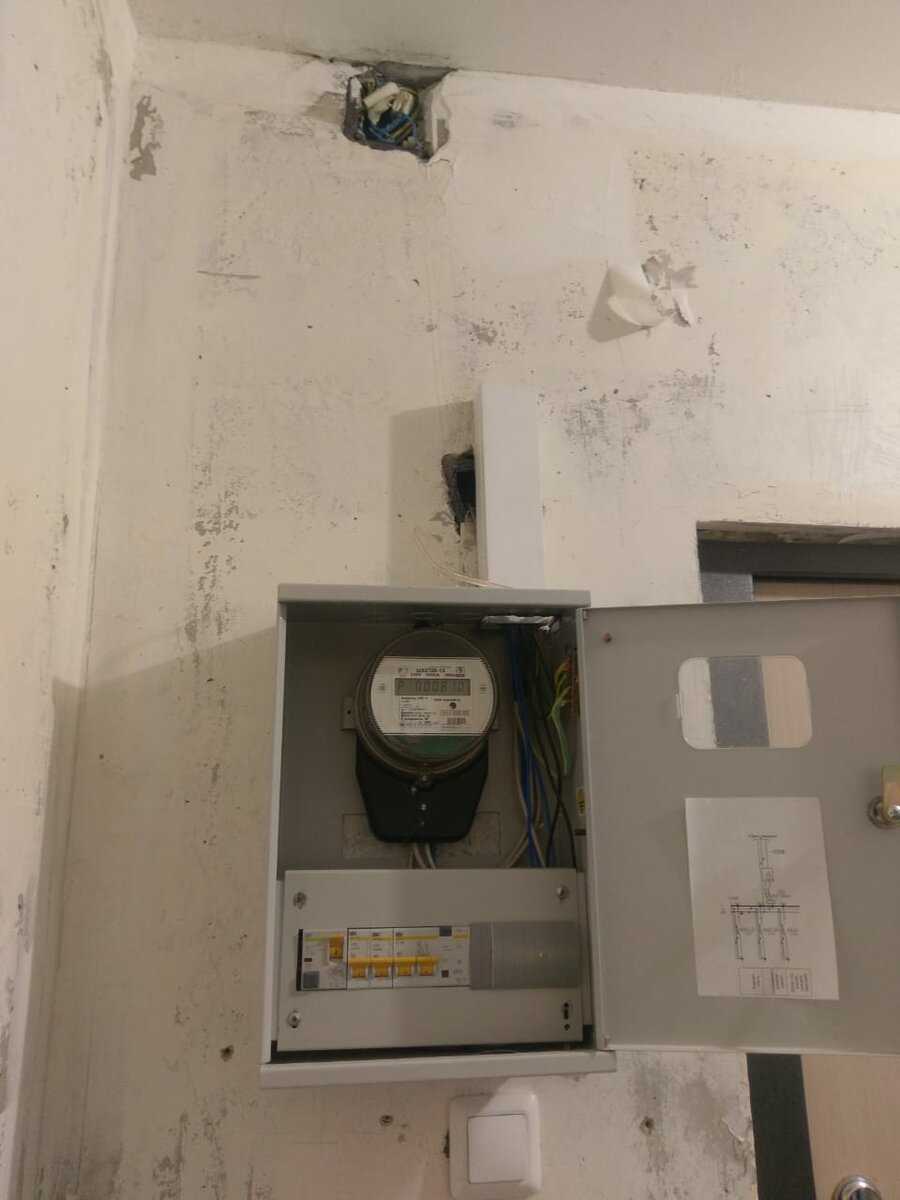

Правила переноса электросчетчика в квартире

Если потребителю необходимо установить прибор учета света на новом месте в пределах квартиры, согласовать проведение работ следует в центре обслуживания клиентов компании. Сотрудник «Киевэнерго», при обследовании квартиры согласует новое место установки счетчика и ознакомит потребителя с требованиями по монтажу прибора учета.

Выполнив все предписания, необходимо провести работы по распломбировке прибора учета, монтажу оборудования на новом месте и его опломбировке.

Правила переноса электросчетчика из квартиры на лестничную клетку

Работы по монтажу прибора учета электричества в местах общественного пользования в многоквартирном доме можно выполнять, если это предусмотрено проектно-технической документацией здания.

Чтобы перенести прибор учета потребителю следует написать заявление на распломбировку прибора учета. После монтажа счетчика на новом месте его необходимо опломбировать.

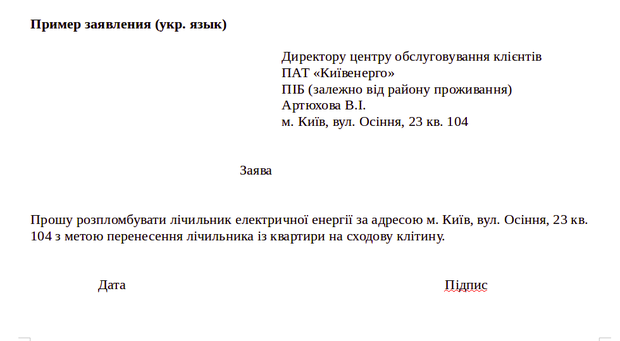

Пример заявления на распломбировку прибора учета электросчетчика

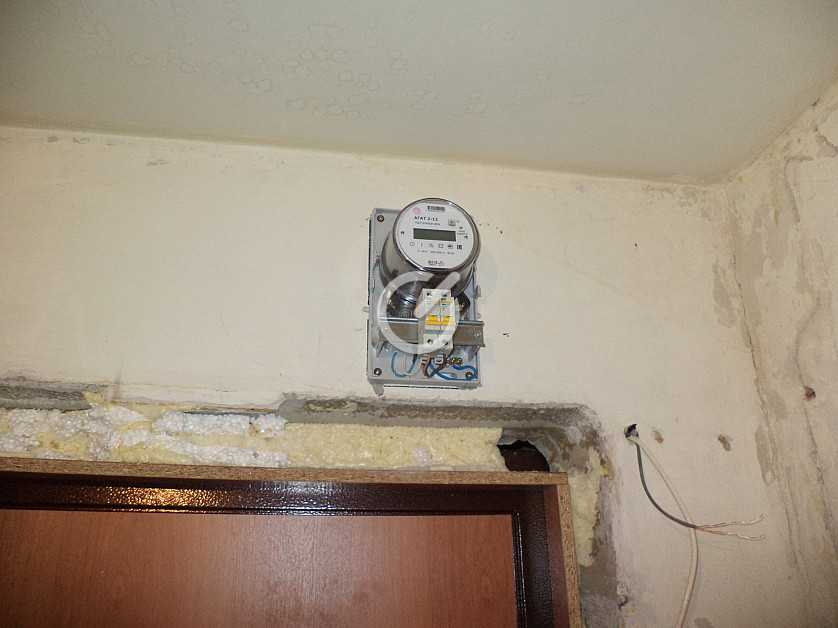

Правила переноса электросчетчика с лестничной клетки в квартиру

Выполнить монтаж счетчика в квартире можно, если новое место расположения прибора учета зафиксировано в проектно-технической документации жилого дома. В противном случае потребителю необходимо разработать соответствующий проект за свой счет.

Далее следует обратиться в компанию с заявлением на распломбировку прибора учета, установить электросчетчик на новом месте и опломбировать его.

В компании сообщают, что переносить приборы учета электроэнергии потребители должны за свой счет. Монтаж оборудования могут выполнять организации, которые получили лицензию на проведение соответствующих работ.

После переноса электросчетчика на новое место, потребителю необходимо заключить новый договор на поставку электричества в жилое помещение.

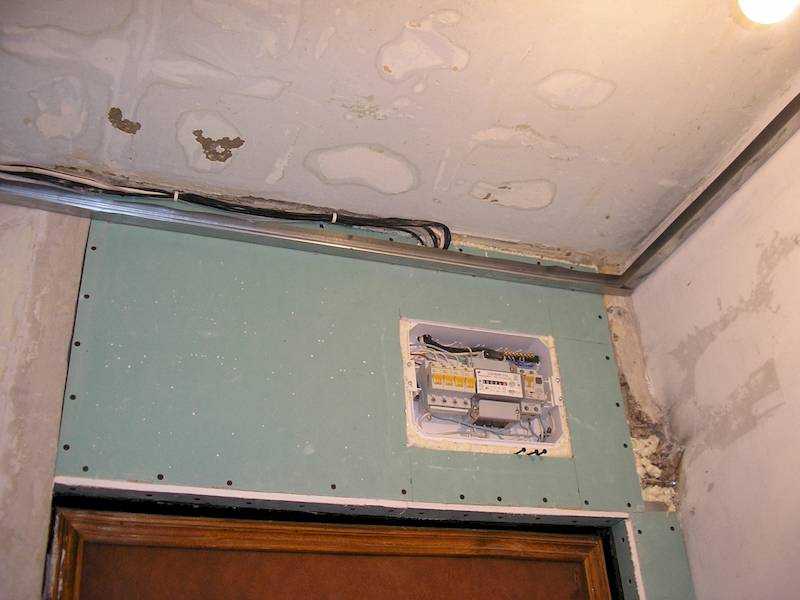

Перенос щитка в новостройке. Как перенести электрический щиток

Как перенести электрический щиток

В некоторых случаях возникает необходимость в переносе электрического щитка в другое место. Обычно приходится сталкиваться с подобного рода проблемой, если планируется перепланировка, выполняется капитальный ремонт либо в квартиру въезжают новые хозяева и все хотят переделать на свой лад.

В первую очередь не помешает задуматься о законности переноса щитка.

Ограничения на перенос электрощитка

Изначально стоит отметить, что перенос электрического щитка не запрещён. Поэтому сделать это возможно

Но в данном случае важно принимать во внимание определённые детали

Если планируется перенести лишь щиток с автоматами, разрешение получать не нужно. Для этих целей можно вызвать электрика. При желании допускаются даже самостоятельные работы.

Когда планируется устанавливать вводный щиток с электросчетчиком и при этом не нужно удлинять подводящий кабель, перенос возможен. Стоит отметить, что также допускается уменьшать водный кабель

Только очень важно после завершения установки произвести опломбировку счетчика. С этой целью нужно обратиться в энергосбыт, чтобы профессиональный электрик подключил электричество

В том варианте, когда необходимо увеличить вводный кабель, стоит вызывать мастера. Такие работы выполнять самостоятельно запрещено. Согласно ПУЭ нельзя увеличивать кабель ввода, подсоединяемого к счетчику методом скруток. Он обязательно должен быть целым и визуально просматриваемым. Работники энергосбыта используют для увеличения длины провода сварку проводников либо гильзование.

Место размещения электрощитка. Основные требования

Когда электрощиток самостоятельно переносится в другое место, нужно знать, что новое месторасположение обязательно должно соответствовать ПУЭ.

Где нельзя размещать электрощиток?

• В местах с повышенной влажностью;
• Не допускается устанавливать электрощиток в пыльном месте, например, в закрытых шкафах с одеждой и т. п.;

Самым удачным месторасположением электрощитка считается стена рядом с дверью

Там его хорошо видно.
Важно, чтобы электрический щиток не был загромождён.

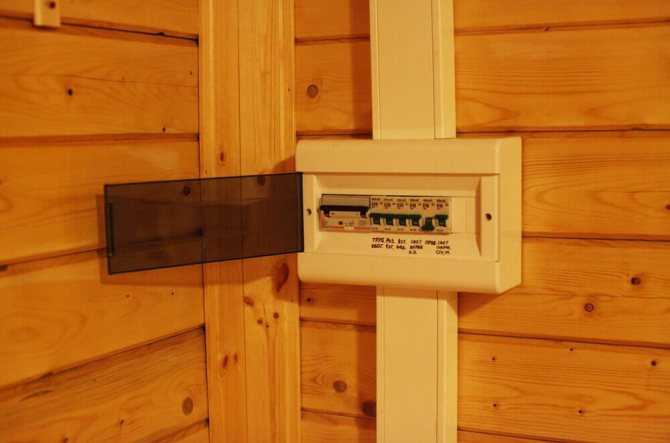

Перенос электрического щитка в квартире либо частном доме

Может быть множество причин, при которых возникает необходимость переноса электрощитка. Проще всего выполнить такие работы в новой квартире. В данном варианте всё равно осуществляются ремонтные работы и владельцу ничего не мешает.

Во время строительства экономится на всем, в том числе и на электрооборудовании. Зачастую строители используют все самое дешевое. При этом даже монтажную коробку никто не прячет в стену.

В связи с этим собственники жилья хотят сделать вид электрощитка более эстетичным и установить его в максимально удобном месте. Также многие стремятся к соблюдению правил безопасности.

Также допускается оставлять его на том же месте, при этом просто произвести замену устройств защиты и детально проверить, насколько качественно проложены провода. Дополнительно понадобится поставить новые автоматы. Они должны соответствовать мощности оборудования владельца дома.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Причины перенести прибор

Основными факторами изменения расположения счетчика и сопутствующего оборудования в многоквартирном доме являются:

• препятствие в перепланировке;
• установка новой мебели;
• повышение безопасности.

Вынос счетчика на лестничную площадку позволит выполнить желаемую отделку или размещение предметов декора. Также можно без изменения места расположить прибор скрытым способом. Выполнить поставленную задачу не составит труда путем выбора очень компактного электронного счетчика. При этом не будут нарушаться технические требования.

Если изначально счетчик расположен в коридоре квартиры, то причиной его перемещения может стать новая мебель. Например, стенка в прихожую. Счетчик и пробки являются существенным препятствием, которое вполне можно переместить.

Это будет более выгодный вариант с финансовой точки зрения, чем индивидуальная подгонка мебели. Очень часто точка размещения прибора располагается в таком месте, что просто невозможно подобрать мебель или подогнать ее.

Данное решение предполагает соответствующее оснащение защитным коробом, который ограничит доступ к электрооборудованию посторонним лицам.

При этом показания должны легко считываться контролером.

Если стена является несущей и сделана из железобетона, то спрятать прибор будет проблематично и дорого. Поэтому чаще всего прибегают к выбору иного места расположения счетчика.

Регулярные отключения по причине хищения автоматических выключателей или же просто отключения электроэнергии, могут стать поводом для переноса прибора из подъезда в коридор приватизированной квартиры. В таком случае необходимо заранее предусмотреть размещение, чтобы даже перестановка мебели не стала проблемной.

Еще одним плюсом можно считать гарантированное отсутствие механических повреждений.

Современная модель занимает минимум места и подойдет пластиковый щиток эргономичного дизайна.

Если счетчик в подъезде индукционный, с прошлого столетия, то его лучше заменить. При этом, иногда даже такой владельцы квартиры оставляют. Мотивация проста – снижение затрат.

Они прибегают лишь к замене выключателей пробкового типа на более современные автоматические. Также их переносят в коридор квартиры. Это позволяет исключить доступ к ним посторонних лиц. С другой стороны данный подход нельзя считать полноценным решением.

Возможно, Вас заинтересует статья об индукционных счетчиках электроэнергии.

Статью о том, как проверить электросчетчик в домашних условиях, читайте здесь.

Электросхема

Составление электросхемы значительно упрощает монтаж щита, она также незаменима при возникновении неисправностей или усовершенствовании сети. При этом четких требований к составлению нет.

Получить схему можно несколькими способами:

Найти в интернете стандартные схемы

При этом важно, чтобы все линии были уложены, что облегчит выполнение проектирования. Зачастую подобные чертежи не содержат всей необходимой информации.

Начертить схему электрощита посредством специальных инженерных программ

Использование данного проекта возможно в типовых случаях.

При наличии готового проекта электрического снабжения квартиры схема электрощита присутствует обязательно.

Составление схемы можно выполнять в несколько этапов:

1. Определение типа разводки электропроводов, находящихся в квартире. В зависимости от ее типа рассчитывается необходимое количество подводимых к ящику проводов.
2. Разбивка потребителей на группы.
3. Определение общей мощности всех электроприборов, планирующихся устанавливать в квартире, и уровень мощности для каждой группы потребителей. Данные показатели потребуются для расчета номинальных величин автоматов, которые будут монтированы в ящик.

Так, на силу тока, равную до 40 А, подходит медный кабель с сечением 6-10 мм2, соответственно для него подходят автоматы и УЗО в 32-40 А.

Схема электрощитка

Перенос электрощита в доме или квартире

Обычно перенос щитка производят в следующих случаях:

• Замена проводки в частном доме при капитальном ремонте. После его окончания перемещают электрический ящик со столба в дом.
• Иногда в период строительства электрощит переносят со столба в бытовку.
• При заселении в новую квартиру.
• Если возникла необходимость в подключении дополнительных потребителях электроэнергии, а щит не отвечает требованиям электробезопасности или возникает необходимость в увеличении количества автоматов.
• По окончании строительства коттеджа, электрощиток перемещают со столба на дом.

Электрощит проще всего перенести в новой квартире. Собственнику ничего не мешает, а ремонт все равно делают при заселении.

Строители стараются сэкономить, как на материалах, так и на работе. Они в щите устанавливают самые дешевые автоматы, а бокс не утапливают в стену. Так поступают не только в панельных, но и кирпичных домах.

Поэтому собственники стараются при заселении в квартиру изменить его местоположение, чтобы он был эстетичен. При этом не занимал полезной площади и отвечал всем требованиям безопасности. Можно оставить его на прежнем месте, заменив устройства защиты и проверив качество подводки электропроводов. Придется установить новые автоматы, номиналы которых соответствуют мощности оборудования собственника. Например, как показано на нижеприведенном рисунке.

В панельных домах обычно монтируется навесной бокс, так как не всегда возможно и не всегда разрешено штробить нишу в стене. Он располагается возле входной двери таким образом, что электрический щит мешается и расположен на проходе.

Несущие стены штробить в панельных домах запрещено (согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы», а также Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1). Поэтому выбирайте накладные модели. Но если щит устанавливается на не несущей перегородке, то можно использовать встраиваемые боксы.

Владельцу не так часто приходится отключать электричество. Поэтому целесообразно оставить его около входной двери переместив его в удобное место. Но верх бокса не должен быть выше 1,8 м от уровня пола. При переносе с одного места на другое не следует забывать о требованиях техники безопасности. Не рекомендуется располагать его, как показано на рисунке ниже.

В этом случае отключение электричества будет затруднительно, что противоречит требованиям ПУЭ. Следует подыскать другое место для его размещения.

При замене электропроводки в квартире рекомендуется электрощиток перенести из подъезда в квартиру. При этом электросчетчик оставить на площадке. В этом случае можно спокойно наращивать вводной кабель, который идет от счетчика в квартиру.

Если прибор учета остаётся в этажном щите, то никаких согласований не требуется, а перенос можно выполнить своими руками. Если владелец не имеет навыков работы с электричеством, но лучше вызвать квалифицированного специалиста.

Подключение электроэнергии

• Подключение 220 вольт к дому
• Подключение 380 вольт к дому
• Провести электричество в дом
• Трубостойка под ключ
• Подключение электричества к дому
• Трехфазный ввод электричества в дом
• Подключение электричества на даче
• Ввод электричества в дом
• Ввод электричества в квартиру
• Воздушный ввод электричества в дом
• Установка трубостойки для ввода электричества
• Выполнение техусловий МОЭСК
• Подземный ввод электричества
• Вынос электросчетчика на столб
• Замена электрического ввода
• Установка трансформатора в СНТ
• Строительство ВЛ электропередач
• Электричество в доме
• Электрический столб на участке
• Установка солнечных батарей
• Аренда автовышки

Порядок переноса электросчетчика в квартире

В случае обнаружения дефектов или отклонений счётчика от нормального режима работы).

• Собственное желание владельца (не нравится дизайн или возникло желание перейти на многотарифный учёт потреблённой энергии).
• Пошаговая инструкция Порядок действий при замене счётчика.

1. Вы пишете заявление в районную структуру Энергосбыта с просьбой произвести это действие. Оно подаётся на основании документа о праве собственности на жилплощадь и паспорта. Подать можно как лично, так и через интернет.
2. На основании Вашего заявления выписывается бланк-наряд.
3. В этой же организации Вас проконсультируют по модели счётчика – какая из них Вам подойдёт – в зависимости от того, какой тарифный план Вы выбираете, по Вашим финансовым возможностям.

Это интересно: Обозначение водостойкого кабеля: читаем во всех подробностях

Перенос счетчика из подъезда в квартиру

Прислали бумагу из ДУК:

Требование об устранении нарушений

На основании ч.1 ст.25 Жилищного Кодекса РФ переустройство жилого помещения представляет собой установку, замену и (или) перенос инженерных сетей, санитарно-технического, электрического или иного оборудования, требующее внесения изменений в технический паспорт жилого помещения. Переустройство жилого помещения будет являться законным, если выполнены требования, предусмотренные ст.26 Жилищного Кодекса РФ, а именно: основание проведения переустройства жилого помещения.

В соответствии с ч.2 ст.29 Жилищного Кодекса РФ лицо, самовольно переустроившее жилое помещение, несет предусмотренную законодательством ответственность.

В соответствии с ппг п.35 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных Постановлением Правительства РФ от 06 мая 2011 г. №354 владелец (наниматель) жилого помещения не вправе самовольно нарушать пломбы государственного поверителя и (или) пломбы энергоснабжающей организации на приборах учета, демонтировать приборы учета и (или) осуществлять несанкционированное вмешательство в работу указанных приборов.

На основании вышеизложенного и руководствуясь Жилищным законодательством РФ

ТРЕБУЕМ:

В течении 10 (десяти) дней с даты получения данного требования установить индивидуальный прибор учёта электроэнергии на штатное место в этажном распределительном шкафу, если иное не предусмотрено конструкцией жилого помещения, и предоставить доступ сотрудникам ООО Павловская домоуправляющая компания для проверки и пломбировки прибора учёта электроэнергии.

В случае неисполнения Вами данного требования, ООО Павловская домоуправляющая компания вправе обратиться в Государственную жилищную инспекцию по Нижегородской области для составления протокола об административном правонарушении для применения штрафных санкций, а также рекомендовать председателю Вашего дома на общедомовом собрании принять решение об установке индивидуального прибора учета эл.энергии Вашего жилого помещения за счет статьи Содержание и ремонт жилого помещения с выставлением Вам счёта за выполненную услугу.

Директор ООО Павловская домоуправляющая компания

Д.А.Шаблин

Исп. Карпов А.Н.

Тел.8 (83171)2-12-75

8-951-906-32-79

Вопрос в том — законно ли это требование, если у нас счетчик стоит в квартире и он опломбирован сотрудниками энергосбыта, которым мы раньше перечисляли средства за эл.энергию, сейчас правда счет включен в общую квартплату, соответственно ДУК стал посредником.

Но мы ни чего самовольно не переносили, это, в своё время, когда воровали счетчики из подъездов, рекомендовали сделать сотрудники энергосбыта, причем за наш счет. Потом они же и опломбировали счетчик. А сейчас нас обвиняют в самоуправстве и хотят опять же за наш счет вернуть все как было.

Насколько это законно и если да, то кто должен оплачивать перенос счетчика из квартиры в подъезд? Пожалуйста дайте развернутый ответ с юридическим обоснованием, с которым я бы могла сходить в ДУК и обосновать свой ответ!

Как перенести электросчетчик при перепланировке | Невский простор

Перенос прибора учета электроэнергии – распространенная процедура во время перепланировки или ремонте дома, административного здания, магазина или другого сооружения. Можно ли поменять место установки счетчика без согласований и разрешений? Давайте разберемся.

Правила устройства электроустановок

Изменить место размещения прибора учета электроэнергии по желанию собственника квартиры, дома или нежилого помещения можно только, если перенос не будет противоречить ПУЭ, утвержденным приказом Минэнерго РФ от 8 июля 2002 г. N 204.

Для решения вопроса о переносе прибора учета электроэнергии необходимо обратиться с соответствующим письменным заявлением на имя начальника районного отделения энергосбыта. После этого на квартиру или в ваш дом приезжает специалист, который даст заключение о том, есть ли возможность переноса электросчетчика.

При наличии такой возможности и если это не противоречит требованиям Правил устройства электроустановок, специалистами организации, поставляющей вам электроэнергию, выполняются работы по изменению местоположения прибора учета.

Основные требования к местам установки электросчетчиков

1. Счетчики, согласно требованиям нормативных документов, должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0oС.
2. Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40oС, а также в помещениях с агрессивными средами.
3. Допускается размещение счетчиков в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки.

   При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20oС.

4. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
5. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
6. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м.
7. Расчетные средства учета электрической энергии следует устанавливать на границах эксплуатационной ответственности между потребителями и электропередающей организацией: на вводах ВРУ, ГРЩ и на вводах низшего напряжения силовых трансформаторов ТП, мощность которых полностью используется потребителями зданий, а также на вводах в квартиры жилых зданий.
8. Расчетные методы учета электрической энергии должны быть установлены так, чтобы для контроля за уровнем потребления электрической энергии обеспечить техническую и физическую возможности бесперебойного доступа к ним ответственных работников Госэнергонадзора, поставщика электрической энергии, электропередающей организации и потребителя электрической энергии.
9. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 метров коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

При изменении места установки электросчетчика необходимо внести корректировки в существующий проект электроснабжения здания.

Перепланировка системы электроснабжения

Если кроме смены места расположения счетчика вы хотите поменять электропроводку, ее схему и т.д., то стоит помнить, что согласно ПУЭ необходимо:

• заменять двухпроводную электропроводку на трехпроводную;
• установка дополнительных устройств возможна только с установкой оборудования, повышающего электробезопасность здания или помещения.

Если вы хотите увеличить возможности вашего помещения или здания с точки зрения электроэнергии, то вам потребуются дополнительные мощности, на получение и установку которых требуется согласование и разрешение из той же снабжающей организации.

Наша компания не только поможет в установке счетчика, но и спроектирует и согласует новую систему электроснабжения для ваших нужд. Также мы предоставляем услуги по паспортизации фасадов здания. Звоните!

Причины и порядок переноса

Не закрывающийся общедомовой элетрощиток — повод для переноса счетчика в дом во избежание вандализма

После решения проблемы законности предпринимаемых действий следует разобраться с двумя другими важными вопросами: зачем это нужно делать вообще и как перенести электросчетчик из подъезда в квартиру с соблюдением всех правил монтажа (согласно требованиям ПУЭ).

Причины переноса электросчетчика

После переноса электрического счетчика в квартиру можно не беспокоиться о его сохранности и легко отслеживать текущие показания по индикатору прибора.

Переносить электросчетчики из подъезда в квартиру можно в тех случаях, когда эта операция действительно востребована и согласована с соответствующими службами.

Порядок монтажа прибора

Самостоятельно снимать пломбу с электросчетчика запрещено законом

Последовательность операций, выполняемых при переносе электрического счетчика:

1. Полностью обесточить домашнюю сеть, отключив вводный автомат.
2. Снять крышку контактной панели электросчетчика с пломбой, под которой располагаются соединительные клеммы с комплектом подводящих проводников.
3. Сфотографировать всю контактную колодку, что позволит зафиксировать порядок подключения отдельных проводов.
4. После этого можно смело отсоединять их, чтобы освободить электросчетчик и переместить его впоследствии на заранее подготовленное место.

Все последующие операции связаны с непосредственным переносом прибора. Они выполняются строго в следующей последовательности:

На выбранном и заранее подготовленном месте в помещении установить шкаф или основание под счетчик, надежно фиксируемое на стене

Высота монтажа выбирается с учетом удобства снятия показаний.
Проложить до него жгут с жилами, протянутыми от старого места.
Подсоединить заранее промаркированные провода к соответствующим клеммам счетчика. При их подключении важно следить за тем, чтобы винтовые крепления были затянуты до упора и не могли со временем ослабнуть.
Пригласить представителя энергетической службы, который оценит проделанные работы и опечатает установленный на новом месте прибор.. Только после посещения сотрудника энергоснабжающей организации можно считать все работы завершенными, а заново смонтированный счетчик электричества – эксплуатируемым на законных основаниях

Только после посещения сотрудника энергоснабжающей организации можно считать все работы завершенными, а заново смонтированный счетчик электричества – эксплуатируемым на законных основаниях.

Точка учета

В многоэтажных домах можно встретить два способа установки прибора относительно помещения:

• внутри квартиры;
• снаружи.

Первый и второй способ имеет свои преимущества и недостатки. При этом его размещение строго соответствует определенным требованиям. Счетчик снаружи не доставляет никаких неудобств в перепланировке квартиры.

При этом не совсем удобно его контролировать, когда он находится за пределами жилплощади. Особенно в не очень благополучных районах, где имеет место вандализм. Прибор, расположенный внутри, наоборот, очень хорошо защищен от постороннего воздействия, но может стать проблемой при установке мебели.

Это интересно: Нужно ли делать заземление в частном доме? (видео)

Монтаж встраиваемой модели

При выборе этого способа монтажа следует сразу быть готовым к образованию большого количества строительного мусора. Трудоемкость этого способа значительно выше, но щиток будет смотреть намного привлекательнее.

Встраиваемый щит в квартире

Если стены выполнены из гипсокартона, тогда об организации ниши необходимо позаботиться заранее. В бетонной или кирпичной стене нишу необходимо выбивать. С каждой стороны также необходимо оставить зазоры по 3 см. Размеры ниши будут зависеть от конструкции щитка, который вы выбрали. В сформированную нишу необходимо поместить распределительных электрический щиток. Если отверстий для проводов в конструкции нет, тогда их нужно сделать самостоятельно.

Статья по теме: Коврики на пол своими руками: примеры самостоятельного изготовления

План расстановки коробок дополнительного уравнивания потенциалов

Электропроект трехкомнатной квартиры содержит один лист расстановки коробок ДУП (дополнительного уравнивания потенциалов).

Примечание: Дополнительное уравнивание потенциалов это соединение всех металлических коммуникаций и металлических корпусов электроустановок квартиры в одну электрическую цепь. Соединение производится медным проводом ПВ1,сечением 2,5 мм2.Все эти провода подключаются к клемнику коробки дополнительного уравнивания потенциалов (КДУП). Клемник коробки КДУП подключается к зажиму шины PE общего квартирного электрощитка. Соединение производится проводом ПВ сечением 4 мм2,в трубе 16 мм.
