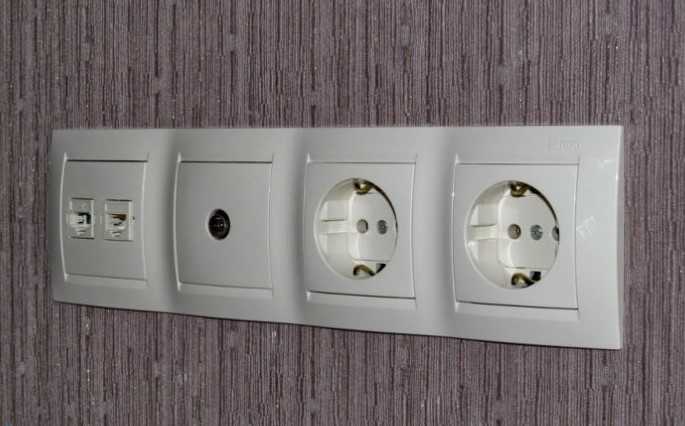

Как установить блок розеток в стене

Тип соединения

Для фиксации провода в подрозетнике пользуются винтами. Их вкручивают в пластину, фиксирующую контакт. При ослабевании контакта его периодически подкручивают.

Быстрозажимные контакты фиксируют с помощью отверстия. Оно при давлении на кнопку сужается, расширяется. Изготовители гарантируют, что профилактические меры такой системе не нужны, самостоятельно подтягивать контакт не нужно. На практике дело обстоит иначе. Чтобы восстановить контакт, нужно проделать манипуляцию более сложную, чем подкручивание винта.

Покупать лучше розеточные блоки, оснащенные пружинами в штепсельных гнездах. Тогда фиксация будет надежнее.

Размеры блоков розеток

Когда подрозетники устанавливаются сразу 2-3 подряд, тогда это осуществляется с помощью установки комплекта подрозетников.

1. Для высверливания отверстий для подходящих размеров блока розеток, берётся коронка в поперечнике от 68 мм до 80 мм.
2. Посадочные ниши делаются объединёнными меж собой, а промежуток между осями равняется 71 мм.
3. Ставится поперечная метка касательно провода, который нужно завести справа, потом ставят метку на стене для высверливания посадочных ниш с учётом необходимого между осевого расстояния, либо по контурам блока обводится карандашом.
4. Проделываются отверстия, затем применяя зубило с молотком, выскребают ненужное, снимают перегородки, затаскивают провод по линии размещения.
5. Запас в поперечнике посодействует ровному выставлению блока. Здесь переходные уши исполняют необходимую роль – соединяют подрозетники в общий блок.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Схемы подключения своими руками

Электророзетка

Может выполняться в двух вариантах

1. Если просто меняется вышедшая из строя розетка на новую, она сначала демонтируется, а затем в имеющийся подрозетник устанавливается уже новое устройство.
2. Монтируется с нуля там, где её никогда не было.

подключение

1. Выбирается место. В квартире можно действовать по своему усмотрению (хотя и не рекомендуется устанавливать её ниже 30 см от пола), в учреждениях и на предприятиях надо руководствоваться ГОСТом и ПУЭ. Например, на предприятиях общественного питания розетки должны находиться на высоте не ниже 130 см от пола.
2. Для внешней розетки на стену устанавливается изолирующая пластина из полистирола, генитакса или других негорючих и теплоизолирующих материалов. Без этого эксплуатация прибора на деревянных стенах или на отделанных горючим материалом категорически запрещена!
3. Для внутренней делается выемка под посадочное гнездо. Объём из стены выбирается перфоратором. Другой вариант – использование дрели с победитовым сверлом, молотка и зубила. Сначала по контуру гнезда высверливается сплошной ряд отверстий, затем аккуратно зубилом выбиваются перемычки между ними и центральная часть будущего углубления. Если стена отделана плиткой, нужно использовать алмазную коронку или фрезу для вырезания в ней отверстия нужного диаметра.
4. Штробится канавка под электропровод.
5. В подготовленное посадочное гнездо устанавливается подрозетник. Делается это с помощью дюбелей, саморезов или другим способом. Возможно крепление его на цементный или гипсовый раствор. Если же розетка устанавливается в стену, отделанную гипсокартоном, ДСП или фанерой, используются прижимные винты (как установить розетку в гипсокартоне?).
6. Прокладывается провод. Одним концом он крепится к розетке, другим – к распределительному щиту или коробке. В крайнем случае он может быть сращён с отрезком уже подключённого кабеля.
7. При подключении проводов нужно следить, чтобы фаза была подана на один контакт (обычно слева), ноль – на второй (обычно – справа), а заземление (если оно предусмотрено) подавалась на центральное соединение.

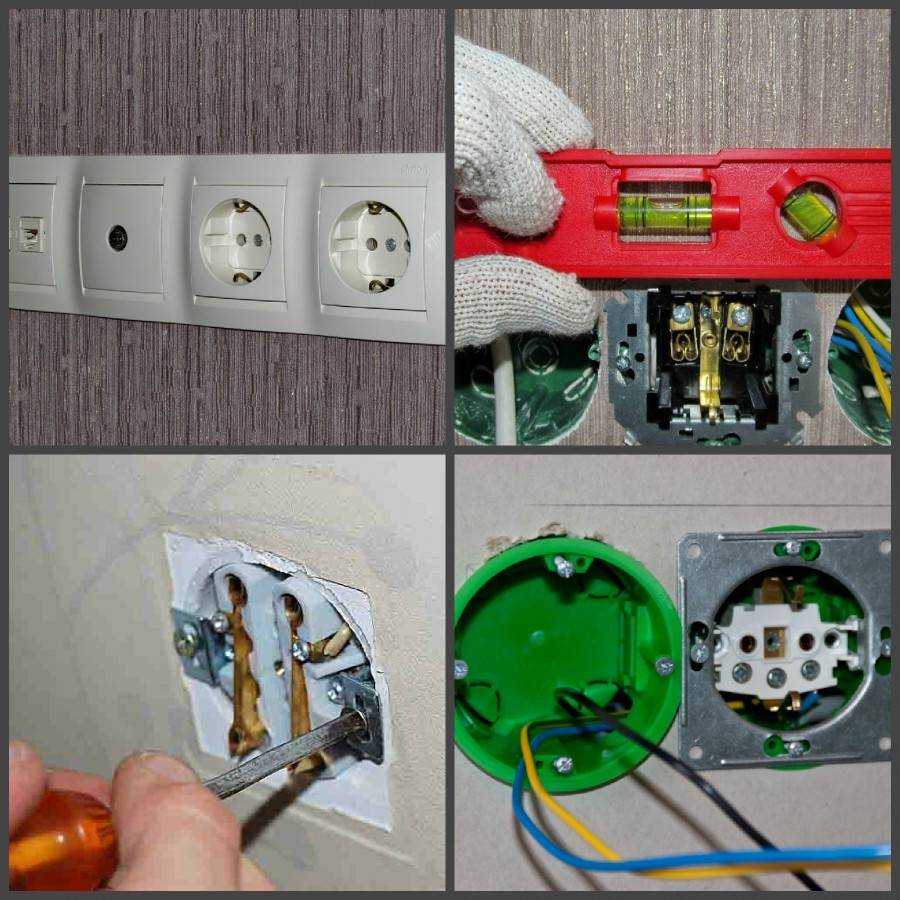

8. Механизм розетки крепится в подрозетнике.
9. После проверки правильности подключения устанавливается верхняя декоративная крышка.

Совет
При монтаже компьютерных розеток витые пары перед установкой не зачищаются. Они всегда под небольшим, но напряжением, их преждевременная зачистка может повредить оборудование.

Несколько приборов

соединены между собой приборы должны быть строго параллельно.
Совет

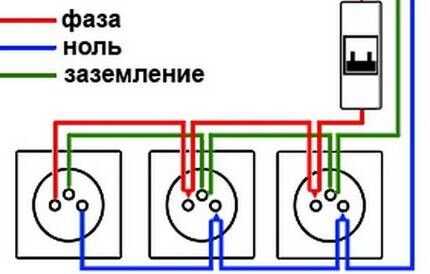

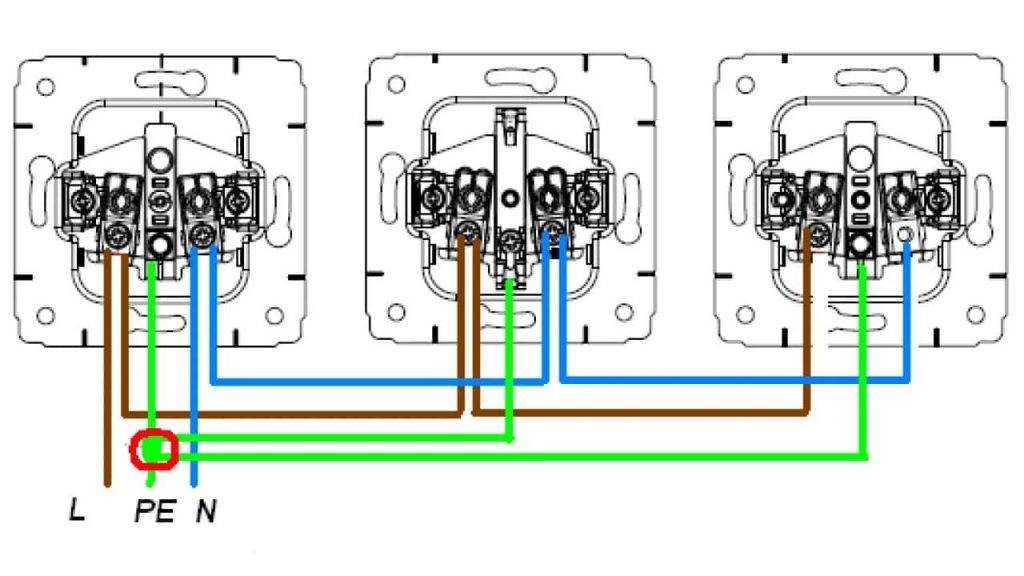

В группе розеток заземление должно вестись от общей точки к каждому прибору отдельно. Это необходимо, чтобы при отгорании провода на одной электророзетке все остальные не остались без заземления.

Особенности монтажа двойного подрозетника

Для стыковки подрозетников в бетонную стену берут специальные соединители. Такие конструкции ещё получили название бабочек. Разъёмы размещают, чтобы подключить бабочки на боковинах. Благодаря этому можно соединить как 2 подрозетника, так и гораздо большее количество.

Работы выполняют со следующим порядком:

· Сначала делают разметку. Надо отсчитать расстояние от пола до того или иного элемента. Полоса – строго горизонтальная, с определённой высотой. Тогда установить подрозетник в бетонную стену не составит труда.

· Подрозетники прикладывают к полосе, уже соединённые бабочкой. На полосе надо пометить центральные части каждого из устройств.

· Создают отверстия одним из способов, который был описан ранее.

· Между отверстиями создают соединительные штробы. Подходящий инструмент для этого – болгарка.

· Погружение провода внутрь одного из отверстий.

· После этого работа идёт стандартно. Легко разобраться с тем, как установить подрозетник в бетонной конструкции.

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

• приготовить нужный инструмент и материал;
• сделать разметку на стене, в месте установки розетки;
• высверлить углубления в стене;
• установить подрозетники.

Из инструмента возьмем:

• перфоратор;
• специальная коронка для сверления диаметром 70 мм;
• уровень;
• карандаш;
• шпатель.

Из материала возьмем:

• подрозетники;
• саморезы;
• строительный алебастр;
• вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

Правила расположения розеток

Естественно, что схему расположения розеток на кухне следует начертить на бумаге и отметить местонахождение каждого электрического прибора. При этом нужно учесть ряд обязательных требований, предъявляемых к монтажу электрической фурнитуры.

Вот основные из них:

• длина кабеля, который соединяет розетку с прибором, должна быть в пределах 1-1,5 м;
• монтаж розетки за кухонным столом осуществляется на высоте 8-10 см над поверхностью напольного покрытия;
• розетки, предназначенные для небольших приборов, можно закрепить на фартуке на расстоянии 1-1,2 м от пола;
• фурнитура для вытяжки монтируется на уровне 0,5-0,6 м от верхней части шкафа;
• расстояние от розетки до вытяжки должно составлять 0,2-0,3 м;
• вентиляционная система вытяжки не должна закрывать розетки;
• если фурнитура монтируется внутри тумбы под мойкой, то она должна быть влагостойкой (маркировка IP44);
• встраиваемые розетки для кухни крепятся за перегородкой тумб, расположенных вблизи электрических приборов, на высоте 0,3-0,6 м от пола;

Запрещается заниматься монтажом розеток:

• над газовой или электрической плитой;
• над мойкой;
• за выдвижной мебелью;
• за корпусом бытовых приборов.

Установка розеток на кухне осуществляется таким образом, чтобы:

• не повредить коммуникационные системы в доме (водопровод, вентиляцию, газопровод);
• они были вне досягаемости маленьких детей.

При наличии встроенной мебели (например, уголка или кухонной стенки) наилучшим вариантом станет использование внутренних розеток. Монтаж фурнитуры осуществляется внутри конструкций, что делает ее незаметной.

Кроме розеток для постоянно используемых бытовых приборов, следует установить запасную фурнитуру. Достаточно будет 3-4 розеток, которые могут применяться для работы блендера, пылесоса или зарядки мобильного телефона.

Также следует подумать об установке блока бесперебойного питания для силовых розеток, которые питают электрической энергией холодильник, плиту и вытяжку.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

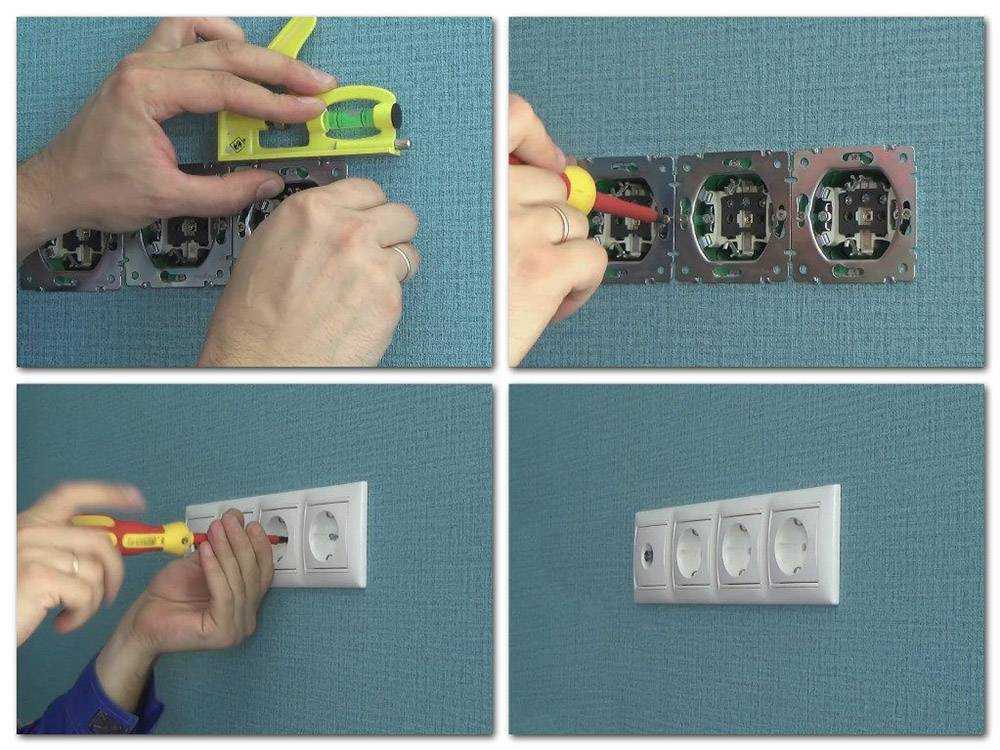

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Эти предметы разделяются на два типа:

1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Читать далее: Принудительная вентиляция в ванной комнате и туалете

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Подключение проводов

Во многих ситуациях весьма удобно подключить контакты к входной части электрической проводки при помощи готовых кусков провода, 20 см длиной. Лучшим образом подходит многожильный провод ПВЗ с концами в виде гильз.

Подсоединение фазы возможно сделать коричневым проводом, а для массы подойдёт синий цвет. Подключение заземления проводится проводом лимонного или жёлто-зелёного тона.

Провод со многими жилами оказывается удобнее и пластичнее вмещающих одну жилу, его получится с лёгкостью уложить, согнуть и проложить в трудно досягаемых участках подрозетника.

Ход работы следующий:

• Требуется подвести заземление;
• Перед монтажом на контакт заземления отдельной розетки требуется подсоединить провод установленной длины. Для первого подрозетника отрезается 15 см, для завершающего 40 см, а промежуточные нужно измерять по месту;
• Все проводки заземления следует подсоединить к единой точке – к земле входного кабеля;
• Здесь получится применить установочную колодку, но многие электромонтёры желают объединить землю привычным скручиванием, которое изолируют термо-усадкой;
• После протягивания заземления, сквозь все пластиковые коробки, нужно укрепить фазу с нолём на отдельных розетках;
• На начальной розетке имеются два контакта в виде пластинок, куда подключается отдельно идущий на фазу и также нулевой провод от вводного кабеля;
• На корпусе имеются два болтика, которые завинчиваются приличным усилием;

Элементы кухонной проводки

Схема электропроводки на кухне включает в себя следующие основные элементы:

• распредкоробка;
• электрические кабели и провода;
• выключатели и розетки.

Проводники можно прокладывать открытым и скрытым способом, но чаще всего на кухнях их прячут под внутреннюю отделку

К ним никакие эстетические требования не предъявляются, важно, чтобы они обладали безопасностью, достаточной токопроводимостью и нужными рабочими характеристиками

Розетки и выключатели располагают на стенах, а значит, они должны быть безопасны, функциональны, а также эстетически вписываться в стиль и дизайн кухни.

Как видим, одно из важных условий, предъявляемых к элементам проводки, это безопасность. Поэтому вся кухонная электрика должна быть достаточно изолирована.

Полезные советы

1. При высверливании дырок по контуру будущего посадочного гнезда используются как минимум два разных сверла. Сначала намечается центр отверстия тонким инструментом, затем оно расширяется до максимума. Если сразу начать сверление на максимальную ширину, нагрузки будут слишком велики, а плитка или штукатурка будут сильно повреждены.
2. Внешние крышки до испытаний после подачи напряжения не закрываются. Так проще обнаружить неправильное подключение или короткое замыкание.
3. Если используются два разных металла для сращивания проводов (например, основная проводка медная, а к розетке будет вести алюминиевый кабель), нужно пользоваться стальными клеммами для соединения. Прямой контакт нежелателен из-за гальванического окисления в месте соединения: растёт сопротивление, место скрутки начинает греться под нагрузкой.
4. Для изоляции соединений можно использовать обычную изоленту, но лучше – термоусадочную трубку, прогретую строительным феном или хотя бы зажигалкой.
5. Результат монтажа проверяется испытанием под нагрузкой (например, включением той же дрели или перфоратора в новую розетку). На случай короткого замыкания пробки или автомат должны быть исправными. При этом испытывать дрелью надо не в холостом режиме, а на полной мощности (например, сверлением контрольного отверстия в ненужном куске металлического уголка).

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние – в коробки (подрозетники), которые “прячут” в стене.

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

• Кусачки
• Уровень
• Плоскогубцы
• Отвертку
• Карандаш
• Нож.

Особенности устройства

1. Электророзетка имеет два или три отверстия, в которые входят контакты вилки.
2. Выключатель предусматривает замыкание и размыкание электроцепи, идущей к осветительным приборам.

• Механизм. Для выключателя он содержит набор подвижных контактов и элементы их крепления друг к другу, для розетки – контакты неподвижные, крепящиеся к проводам.
• Лицевая панель. Её видно снаружи. Для выключателя – это клавиша и окаймляющая её внешняя рамка, для розетки – корпус с одним, двумя, реже – с тремя разъёмами для подключения (как своими руками подключить 3 розетки?).
• Крепёжное устройство, которым прибор монтируется на поверхности или в глубине стены. Здесь могут быть распорные скобы, подрозетники и т. д. – зависит от фантазии производителя.

Важно
Прежде чем начинать любые работы по установке электроприборов, нужно обесточить помещение, выкрутив пробки или отключив автомат! Без этого ни о каком монтаже нельзя даже думать! Работа с приборами под напряжением чревата в лучшем случае электротравмой, в худшем – мгновенной смертью.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

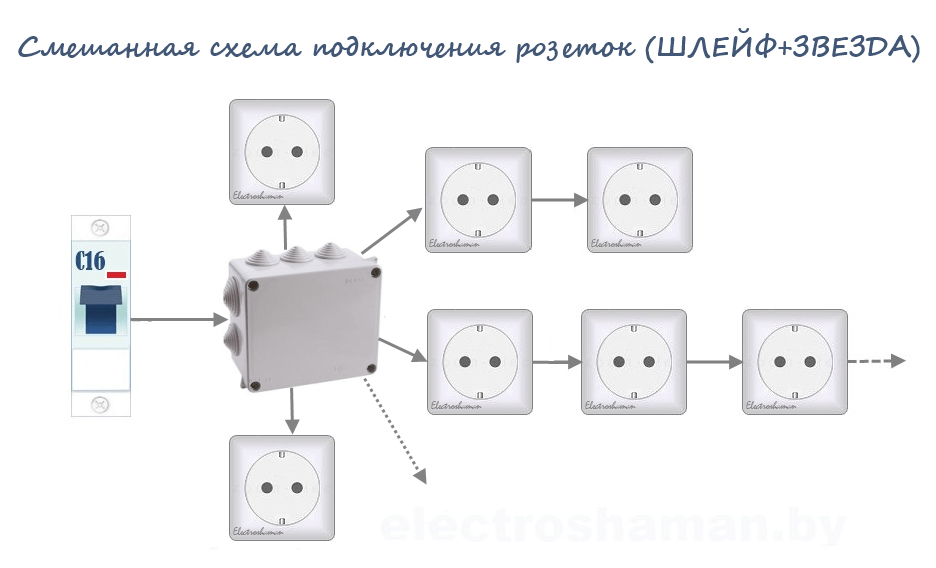

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.
