Как разобрать выключатель света: подготовка устройства к ремонту

Как перенести — инструкция

Предположим, перед нами стоит задача иного рода — по каким-либо соображениям, необходимо поменять место базирование прибора, активирующего освещение в комнате. Тогда в первую очередь надо задуматься о том, что кроме отвёртки понадобятся ещё кое-какие инструменты.

В первую очередь это касается спрятанной в стену проводки. Перенос выключателя здесь подразумевает долбление канала для кабеля и высверливание нового гнезда для прибора. Поэтому дополнительно понадобятся перфоратор с канальной лопаткой, а также коронка по бетону для перфоратора. Потребуется и новый кабель, двухжильный с сечением проводов 1,5 мм, а также канцелярский нож для удаления изоляции. Ну и под конец пригодится шпаклёвка для заделывания канала. Составим список:

перфоратор с лопаткой и коронкой,
кабель 2х1,5 мм (метраж в зависимости от длины переноса),
канцелярский нож,
шпаклёвка и мастерок для шпатлевания.

Приготовив всё необходимое, начинаем процесс.

Удаляем выключатель по ранее описанному алгоритму.
Отмечаем новое место, которое запланировали для нашего прибора, а также прочерчиваем линию кабеля по кратчайшему пути. Для этих целей используем простой карандаш.
Штробим перфоратором канал для проводов.
Высверливаем гнездо для выключателя.

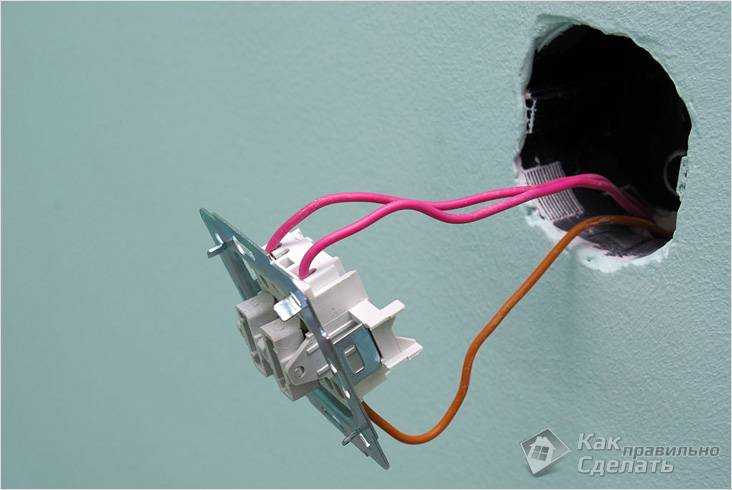

Вытаскиваем стакан под наш прибор со старого места и вставляем в новое.
Подсоединяем к освобождённым концам старых проводов новый кабель, при этом автомат должен быть отключён.

Здесь необходимо учитывать, что к выключателю всегда подходит один питающий фазовый провод от щитка, а отходит такой же — к светильникам. Поэтому нужно к силовой линии подсоединить коричневый провод, а к линии светильников — синий, чтобы не запутаться.
Укладываем кабель в проделанный канал. Замазываем шпатлевкой.
Устанавливаем выключатель по ранее описанному алгоритму.

При подсоединении прибора на новом месте коричневый провод используем, как подводящий, а синий — как выходящий.

В случае с открытой проводкой всё гораздо проще: после разъединения питающего автомата выключатель откручивается от стены, отсоединяется от кабеля и прикрепляется в другом месте. Затем проводят недостающие жилы. Кабель обычно прячут в декоративный короб. В конце процесса провода подсоединяют к выключателю.

Короб подбирают под цвет стены

Монтаж выключателя

Подключение двухклавишного выключателя

После того как выключателя света отремонтирован, нужно установить его на свое место, исполнять необходимо все тоже самое, но в обратном порядке. В случае появления затруднений можно использовать фото, если они есть, которые делались при демонтировании устройства.

С самого начала к одной из клемм присоединяют выделенный маркером провод, а затем и все оставшиеся провода. Потом фиксируют устройство в подрозетнике и устанавливают на свое место обрамление корпуса и украшающую крышку.

Часто случается так, что крышку никак не получается закрепить на основании устройства. В данном ситуации необходимо на пару оборотов выкрутить болты, которые удерживают корпус выключателя в подрозетнике, и после фиксации всех элементов снова затянуть их. В случае верного расположения корпуса крышка выключателя обязана подходить к нему в отсутствии каких-то усилий.

Снизить возможность обгорания контактов получается в том случае, если в комнате будут установлены осветительные устройства и лампочки наименьшей силы.

https://youtube.com/watch?v=DEHoQ9G6ffc

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Как самостоятельно отремонтировать выключатель света?

Вы здесь: Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
Осуществите подключение проводов, а также установку корпуса в подрозетник.
Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами.
Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками.

Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

инструкция по сборке корпуса

Схема подключения проходного одноклавишного выключателя

Схема подключения двойной розетки

Возможные последствия

Тем, кто затягивает с ремонтом искрящей розетки, рекомендуем внимательно прочитать этот раздел, после чего приступить к незамедлительному ремонту.

Не устранив причины искрения, домашний мастер подвергает риску себя и всех, кто проживает вместе с ним. Проблемный штепсельный разъем может вызвать пожар в Вашем доме. Порой достаточно слабой искры, чтобы пламя охватило жилище.

Пластмасса качественных изделий не подвержена горению, но это не значит, что она не расплавится и при попытке выдернуть штепсель можно подвергнуться пагубному воздействию электротока.

Не стоит слепо надеяться на срабатывание автоматических выключателей, особенно если они были установлены 5-10 лет назад и после этого не проверялись. Подключение устройства большой мощности или удлинителя с подсоединенным к нему оборудованием может вызвать возгорание проводки по причине перегрузки, а АВ окажется неисправным. На практике такие случаи не редкость, особенно удивляет, когда вставляют вилку в искрящий разъем, поскольку он расположен очень удобно.

Чтобы починить розетку или произвести ее замену, потребуется не более 10-20 минут, максимум вдвое больше при отсутствии навыков. Зато с надежным электрическим контактом опасность перестанет угрожать Вашему дому.

Типы выключателей

Чтобы определить, как починить выключатель света, нужно установить его тип. Далее для ремонта подбирается инструмент и запасные части.

Основные виды устройств:

Одноклавишный — зажигает и гасит свет при нажатии на кнопку рукой.
Двухклавишный выключатель может поочередно подсоединять к сети два источника света.
Поворотный — плавно регулирует уровень накаливания лампы. Часто употребляется другое название – диммер.
Сенсорный — управляет освещением прикосновением пальца.
Пакетный — включают рубильником, с фиксацией, при скачках напряжения автоматически срабатывает защита.
Внутренняя установка — при скрытой в стене электросети.
Внешнее расположение — при наружной проводке.

Другие типы механизмов – веревочные, ползунковые, акустические и перекрестные встречаются реже. В таких случаях, если сломался выключатель света, как починить? Инструкция та же, что и у массовых приборов.

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Выключатели старых типов

Кое-где еще можно встретить аппараты старых типов. Кроме дизайна, они отличаются от современных способом крепления (с помощью только разжимных лепестков) и более ремонтопригодной конструкцией клемм.

Прибор старого образца.
Прибор старого образца – тыльная сторона.

В случае выхода такого прибора из строя в его ремонте особого смысла нет. Но иногда подобный коммутационный элемент может служить уникальным элементом интерьера. Поэтому можно попробовать его восстановить, творчески используя приведенные инструкции. Для этого надо снять клавиши или декоративную панель, разжать лепестки, ослабить клеммы и вытащить выключатель. Ремонту путем зачистки подлежит только контактная группа и, в некоторых случаях, клеммы. Донора найти будет сложно. То же самое относится к еще более старым приборам – поворотным выключателям или в виде кнопки.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Признаки неисправности и основные виды поломок

Выключатель неисправен, если при включении слышится потрескивание

Перед тем как починить неисправный выключатель сначала нужно понять, как он работает, а также ознакомиться с основными причинами, по которым он мог сломаться. Характерные признаки поломки:

при нажатии на клавишу перекидной механизм начинает заедать и не переводится в нужное положение;
в момент переключения слышно потрескивание, а иногда заметно как внутри что-то искрит;
после нажатия кнопки прибор просто не включает освещение.

Обычно эти неисправности наблюдаются только с одной из клавиш, но не исключается возможность выхода из строя сразу двух или даже 3-х переключающих механизмов.

В первом случае предположительно могла выпасть ось, на которой фиксируется основание клавиши или внутрь попала посторонняя вещь (скопилась пыль). При характерном потрескивании и искрении наверняка обгорел один из замыкаемых контактов или сразу оба. Если свет после нажатия клавиши совсем не включается – дело, скорее всего, в том, что нарушен контакт в одной из точек соединения проводников с клеммами и ток не поступает в нагрузку. В этом случае сначала проверяется, не пропало ли напряжение во всей квартире и что лампочка осветителя полностью исправна.

Последовательность работы и меры безопасности

Перед началом работ необходимо обесточить линию, выключив рубильник на вводном щитке при этом обязательно повесить предупреждение, чтобы никто его случайно не включил. Это обязательное условие работы, поскольку работать на оборудовании с включенным напряжением запрещено.

Место проведения работ по возможности должно быть освобождено от посторонних предметов, чтобы был свободный доступ. Инструменты и расходные материалы рекомендуется расположить с максимальным удобством, чтобы было легко их взять. Рекомендуется проводить ремонт в светлое время суток или же использовать дополнительное освещение.

Перед тем как починить выключатель света рекомендуется установить в светильнике одну лампочку, которая будет играть роль индикатора работоспособности схемы.

Снятие крышки или клавиш;
Демонтаж декоративной накладки;
Проверка индикатором тока отсутствия напряжения на приборе;
Ослабление фиксаторов внутреннего крепления;
Извлечение прибора из подрозетника;
Отсоединение проводов от корпуса выключателя.
После этого рекомендуется надеть предохранительные колпачки на оголенные концы проводов или заизолировать их 1-2 витками изоляционной ленты.

Демонтированный корпус рекомендуется внимательно осмотреть на наличие деформаций, следов плохого контакта и непосредственно контактной группы.

Как починить выключатель: типы устройств

Если вы выяснили, что ваш выключатель не работает и решили его починить, то устройство нужно разобрать. Перед тем, как это сделать, в сети полностью отключается электричество. Для этого на щите отключите питание автоматом, а затем проверьте на выходе состояние напряжения.

Если вы не смогли обесточить необходимую вам линию, то лучше всего отключить от питания всю квартиру. Только после этого вы можете приниматься за ремонт выключателя. Но это еще не все. Прежде, чем снять выключатель, необходимо определить его тип.

Каким может быть переключатель:

Одноклавишный;
Двухклавишный;
Проходной, или трехклавишный;
Крутящийся;
Диммер – выключатель;
Включатель Сенсорный.

Сегодня на рынке существует большое разнообразие моделей выключателей, однако у большинства пользователей стоят обычные клавишные устройства.

Это интересно: Схема диодного мостика с двумя диодами и двумя конденсаторами: освещаем в общих чертах

Проверка лампы и патрона

Перед тем как разобрать выключатель света, необходимо проверить работоспособность осветительных приборов, в том числе контакты лапочки и плотность ее установки. По статистике, проблемы с лампочками или патронами гораздо более вероятны, нежели неисправность переключателя света. Лампы и патроны имеют значительно меньшие эксплуатационные сроки в сравнении с выключателями, поэтому риск их выхода из строя выше.

Рекомендуется проверить наличие фазового тока в различных позициях переключателя, используя отвертку-индикатор. В прошлые десятилетия электрики не видели особой разницы, куда устанавливать выключатель — до нагрузки или после нее. В настоящее время предпочтительное место установки выключателей — фазный, приводящий проводник. Если разница во время включения отмечается тестером, разрыва в электроцепи нет — необходимо искать другие причины проблемы.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

снизить потребление электроэнергии — это приводит к большей экономичности;
заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Технология ремонта

Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
Осуществите подключение проводов, а также установку корпуса в подрозетник.
Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Этапы демонтажа выключателя

Проверка работоспособности электропроводки

Алгоритм демонтажа для всех видов выключателей одинаковый. Чтобы в процессе не возникло трудностей, нужно следить за технологией и действовать последовательно.

Подготовка

Для начала нужно убедиться, что причина мерцания света или его отсутствия в выключателе. Для этого проверяют освещение в соседних комнатах. Если свет отсутствует во всей квартире или доме, возможно, был превышена допустимая нагрузка на электрическую сеть. Это происходит из-за одновременного включения приборов: утюга, чайника, микроволновой печи, холодильника, водонагревательного бака. В таком случае нужно проверить вводный автомат.

Если свет отсутствует лишь в одной комнате, перечень возможных причин сужается. Первым делом нужно убедиться в целостности лампочки и работоспособности патрона. Если осветительный прибор исправен, остается демонтировать выключатель и внимательно изучить.

Предварительно нужно определить тип переключателя. Устройства делятся на следующие разновидности:

одноклавишный, двойной и трехклавишный;
проходной;
диммер;
импульсный;
сенсорный.

Наиболее распространенные выключатели в России – клавишные.

Отключение напряжения в сети

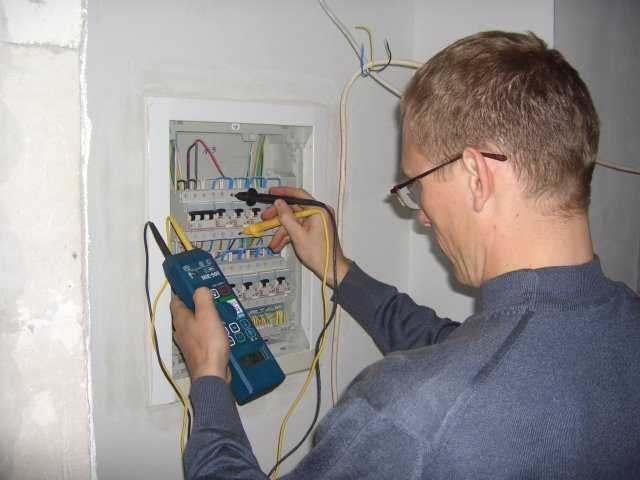

Перед началом работ нужно обесточить электросеть

Прежде чем вытащить выключатель из стены, нужно отключить электричество. В каждом жилом и офисном помещении электрические провода разветвляются на несколько линий: выводы к электрической плите и другим мощным бытовым устройствам, а также розеткам и выключателям. На распределительном щитке питание освещения отключается автоматом, однако на выходе обязательно проверяется наличие напряжения.

Снятие клавиш с выключателя

Снятие клавиш с помощью отвертки

Чтобы снять клавиши, потребуется плоская или крестообразная отвертка, а также портативный источник света и индикатор напряжения

С помощью плоской отвертки осторожно снимаются клавиши. Для этого острие вставляется между одной из клавиш и рамой

В этом случае отвертка служит рычагом давления. Приложив немного усилий, клавиша поддевается и с помощью пальцев извлекается из пазов. Вторая и третья клавиша (при наличии) снимается легче.

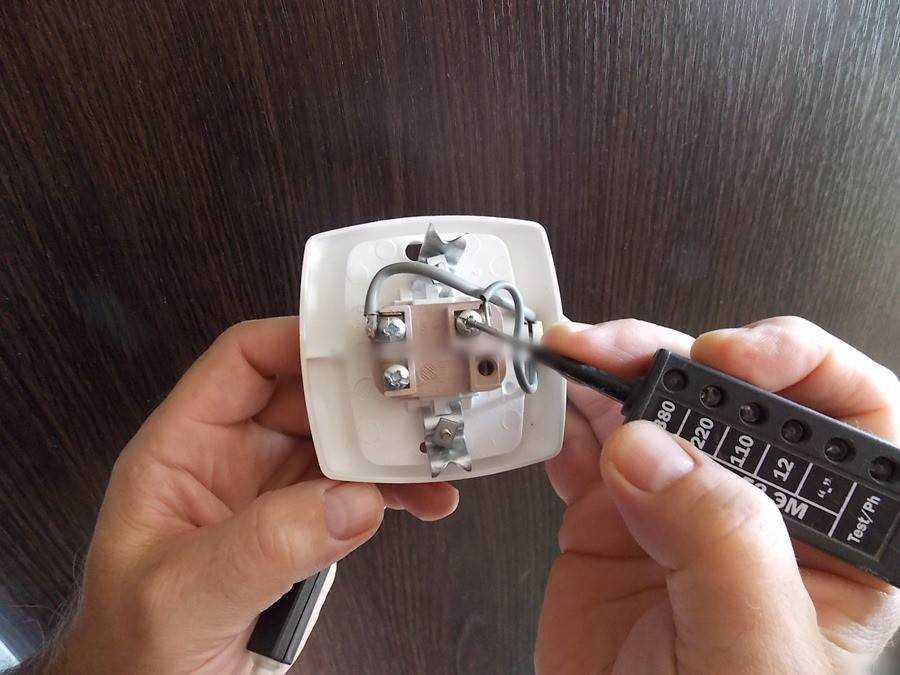

С помощью индикатора проверяется наличие напряжения на выходе, для этого отвертку прикладывают к каждому из контактов. Если переключатель расположен в затемненном месте, во избежание поломки и для удобства работы используют альтернативные источники света.

После съема клавиш приступают к проверке целостности контактов, а также наличия на них напряжения. На основании полученных данных можно убедиться в работоспособности устройства или его отсутствии.

Снятие рамы

Рама снимается, как и клавиши, отверткой

Когда была проверена работоспособность устройства и появилась необходимость его полностью демонтировать, снимают не только клавиши, но и фиксирующую раму, которая удерживает декоративное обрамление.

Рабочий инвентарь потребуется все тот же, что и в предыдущем случае. Если выключатель прикреплен к стене с помощью крестообразных винтов, используется крестообразная отвертка.

Фиксирующая рама расположена сразу под клавишами, демонтируют ее при помощи отвертки. Удерживается она благодаря защелкам, установленным на корпусе. Поддеваются зубцы и пальцами натягиваются на себя. Также вместе с ним одновременно удерживается обрамление, в противном случае оно упадет вниз.

Причины поломок

Перед тем как приступить к ремонту и разборке механизма, необходимо отыскать фазный провод. На него подается напряжение и при помощи индикаторной отвертки проверяется наличие тока на двух контактах. Затем клавиша механизма переводится во второе положение и проверка повторяется.

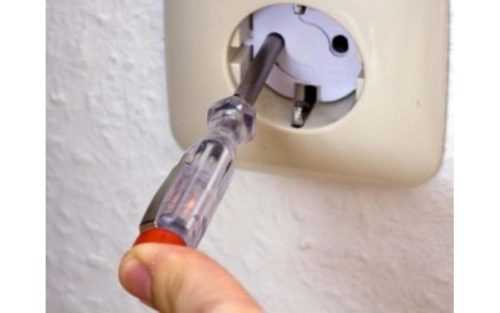

Проверка наличия напряжения в ближайшей к выключателю розетке при помощи отвертки-индикатора

Также необходимо осмотреть качество контактов устройства. При наличии на них следов окисления или перегорания, необходимо тщательно зачистить эти места. Если контакты оплавлены, то ремонту выключатель не подлежит.

Затем проверке подлежат контакты в местах закрепления проводов, их также следует почистить. А также удостовериться в прочности подключенных проводов.

Причин, по которым происходит поломка домашних выключателей, может быть несколько:

высокая влажность в комнате, приводящая к окислению контактов;
недостаточно закрепленный контакт, что ведет к замыканию выключателя;
неправильная эксплуатация устройства, выражающаяся в гудении, искрении, потрескивании во включенном состоянии;
превышение допустимого напряжения электротока;
перепады напряжения в сети;
брак со стороны производителя.

Как правило, при отсутствии производственного брака, неисправность выключателя происходит только по вине пользователя. Причем вина может быть не только прямой. но и косвенной — например, частые перепады напряжения в сети.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления

Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Это интересно: Проходные выключатели или бистабильное реле

Основные причины неполадки

Слабые контакты или их окисление могут привести к появлению треска при включении выключателя

Потрескивание может напоминать гудение или жужжание. У поломки бывает несколько причин.

Окисление контактов

Если контакты прибора обрастают нагаром или окисляются, в момент их сближения возникает электрическая дуга. Причина искрения осложняется размером нагара. Когда на замыкающих пластинах образуются отростки, проводка может загореться, т.е., контакты замкнутся.

Ослабевание пластины

Пружинка, которая дожимает контакт в момент включения, слабнет – характерный резкий и четкий щелчок уже не слышится. О неполадке свидетельствует мягкое включение устройства и необходимость надавливания на кнопку для появления света. Опасность состоит в том, что искрит включатель постоянно, вызывая риски возгорания.

Несоответствие мощности ламп контактам

Галогенная лампа или светодиодный источник с большой мощностью создает нагрузку на контакты. Простейший способ решить вопрос – заменить переключатель на соответствующий показателям мощности освещения.

Некачественное выполнение контактов и пластин

Поломка, характерная для бюджетных моделей. Кнопка работает по принципу плавного пуска, что в комплексе с маломощными автоматами провоцирует искрение.

Другие причины неисправности контактов

Высокая влажность провоцирует окисление контактов выключателя

К факторам, провоцирующим искры и трески переключателя, также относятся:

высокая влажность – активирует реакцию окисления;
неправильное или непрочное соединение жил;
повышенная нагрузка на контакты – возникает гудение;
постоянные колебания напряжения.

Поломки контактов приведут к выходу из строя бытовой техники.
