Двухклавишный выключатель: 90 фото основных вариантов установки

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводки
Выключатель для скрытой проводки

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Виды выключателей

Выключатель света – элемент электрической цепочки, назначение которого заключается в ее замыкании и размыкании, что влечет за собой соответственно включение и выключение осветительного прибора, включенного в цепь посредством данного выключателя.

По принципу действия выключатели делятся на механические и электронные.

За работу электронного выключателя отвечает микросхема управления освещением. Такие выключатели способны не просто зажигать и гасить свет в вашем доме, но и делать это плавно, по заданной программе, посредством пульта дистанционногоуправления. По способу исполнения электронные выключатели делятся на:

сенсорные – реагируют на прикосновенияи жесты;
диммерные – предназначенны для плавного включения и выключения освещения;
с датчиком движения – при обнаружении движения в помещении включает подсоединенный к нему осветительный прибор.

Принцип действия механического выключателя основывается на взаимодействии двух контактов – они замыкаются и размыкаются при включении и выключении осветительных приборов.

Клавишный с подсветкой

Механические выключатели, в свою очередь, могут быть следующих видов:

клавишные – замыкание и размыкание цепи происходит посредством нажатия клавишы;
тумблерные – цепь замыкается и размыкается переключением тумблера;
шнуровые – срабатывают при натяжении или отпускании шнурка (цепочки);
ползунковые – включают и выключают свет при передвижении ползунка из стороны в сторону;
кнопочные – функционируют посредством нажатия кнопочных механизмов.

Наиболее часто применимы в быту механические клавишные выключатели. Они просты в конструкции и при установке или демонтаже, удобны в использовании и недорого стоят. В зависимости от количества осветительных приборов или их групп, которыми необходимо управлять, такие выключатели могут иметь одну, две, три и более клавиш.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Ошибки подключения

Многие на этапе поиска и подключения общего вывода в проходном выключателе допускают ошибку. Не проверив схему, они наивно думают, что общая клемма — это та, у которой только один контакт.

Собирают схему таким образом, а потом почему-то переключатели работают некорректно (они зависимы друг от друга).

И лучше всего вызывать его, что называется, «живым», тестером или индикаторной отверткой.

Чаще всего такая проблема возникает при установке или замене сквозных выключателей разных фирм. Если раньше все работало, а после замены одного схема перестала работать, значит провода перепутались.

Но мог быть и вариант, что новый переключатель вообще не обзор. Также помните, что фоновая подсветка внутри изделия никак не может повлиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подключение фильтра делителя. Когда оба провода, с прохода №1 кладем на верхние контакты, а с №2 на нижние. Между тем, схема и механизм включения перекрестного выключателя совершенно иные. А провода надо соединить кроссом.

Подключение

Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.

Всего в таком устройстве три контакта:

входной, для фазового питающего провода;
два выходных для управления приборами.

В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

самозажимный
винтовой.

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод

При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция

Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить сквозной выключатель, и знаем, что управлять осветительными приборами можно с двух и более точек, но каждая из этих схем имеет свои особенности.

Такое устройство, как выключатель, может выглядеть элегантно и богато

В отличие от обычных одно-, двух- и трехклавишных коммутационных блоков, которые монтируются по отдельности, установка проходных выключателей осуществляется только попарно. Далее мы рассмотрим, как реализовать схему управления световыми группами из двух и более мест и функции подключения.

На видео наглядно показана принципиальная схема переключателя байпаса:

Посмотреть это видео на YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

подключение проходного выключателя практически не отличается от установки обычного 1-, 2- или 3-позиционного выключателя. Разница только в количестве клемм и проводов.

Для реализации двухсторонней схемы подключения выключателя потребуются два коммутационных блока, распределительная коробка, к которой подключаются провода от осветительных приборов и трехжильные кабели от выключателей.

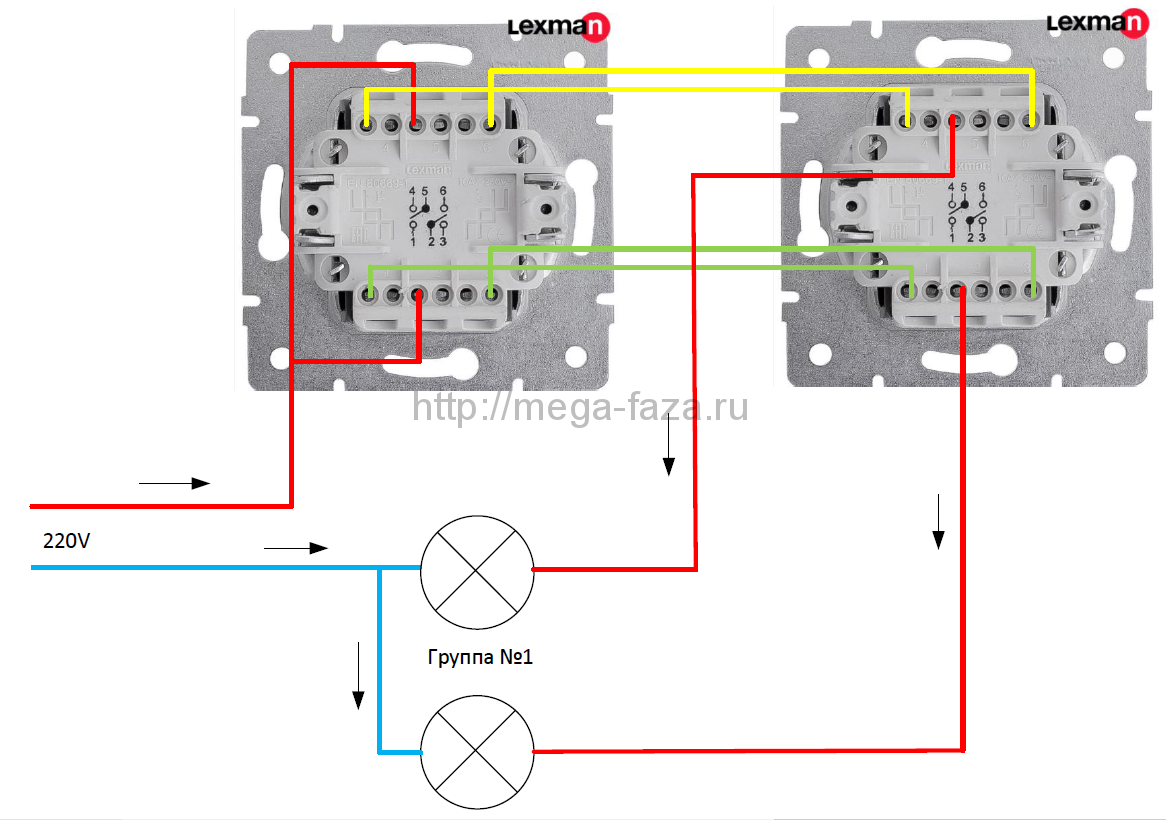

Схема подключения двухпозиционного переключателя

Фазная линия от распределительной коробки подключается к общему входному контакту 1 проходного выключателя. Выходные контакты подключены параллельно аналоговым клеммам второго блока коммутации. От общего разъема второго выключателя провод идет на клемму блока освещения. Другой вывод лампы соединяется проводом в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения выключателей из двух мест. На мой взгляд, ничего сложного в этом нет.

Схема подключения проходного выключателя с 3-х мест

Чтобы иметь возможность включать/выключать свет из трех мест, необходимо купить крестовой (крестовый) выключатель на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он переключает пару контактов одновременно. Как все должно быть организовано, смотрите на картинке. Если вы поняли, что выше, это легко понять.

Электрическая схема управления светильником с трех точек

Как собрать такую композицию? Вот процедура:

Ноль (и земля, если она есть) начинается сразу на лампе.
Фаза подключается к входу одного из проходных выключателей (с тремя входами).
Вход другого подается на свободный провод лампы.
Два выхода трехконтактного устройства подключены к входу перекрестного переключателя (с четырьмя входами).
Два вывода второго трехконтактного блока ведут на вторую пару контактов четырехвходового переключателя.

Та же схема, но с другого ракурса — где вы будете подключать провода к корпусам.

Куда подключать провода

А вот как разводить по комнате.

Проводка при управлении светильником с трех мест

Если вам нужна схема на четыре, пять и более точек, то она отличается только количеством кроссовых переключателей (на четыре входа/выхода). В любой схеме всегда есть два переключателя (с тремя входами/выходами) — в самом начале и в самом конце цепи. Все остальные элементы являются перекрестными единицами.

Схема подключения 5-точечных проходных выключателей

Уберите одно «перекрестие», получите контрольную карту из четырех точек. Добавьте еще — там уже будет расстановка на 6 КПП.

Чтобы окончательно все уложить в голове, посмотрите это видео.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех контрольных точек необходимо использовать сложную схему подключения, показанную на рисунке ниже. В таком комплекте используются не только две втулки, но и пара переключателей крестового типа.

При рассмотрении возможности одновременного управления светильником из 4-х мест потребуются два блока кросс-коммутации.

Если в этом помещении несколько световых групп, следует отдать предпочтение двухкнопочным выключателям крестового типа. Установленные таким образом проходные системы значительно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управления освещением с пяти точек необходимо два сквозных и три перекрестных выключателя. Схема подключения будет выглядеть так:

Схема управления светом от пяти и более мест с помощью проходных и перекрестных выключателей (1 и 2 — сквозные, х1, х2..хн — перекрестные)

Конструкция и принцип действия двухклавишного выключателя

Внутренняя конструкция двухклавишного выключателя

Переключатели и выключатели имеют простое строение и небольшое число деталей. Основными элементами являются:

кнопки (элементы переключения вверх/вниз);
корпус – внешняя панель, снимается перед началом работы;
клеммы – контакты, которые подсоединяют к проводам электропроводки.

Последние могут быть винтовыми, зажимными (зависит от конструкции). Клеммы на винтах соединяются петлей или напрямую. Такие надежно держат конец кабеля, длительный срок не ослабевают и не выходят из строя. Рекомендация монтажеров – проверять и подкручивать клеммы один раз в шесть месяцев.

Современные устройства дополняются новыми деталями – подсветкой, переходниками, защитой от перепадов напряжения и другими. Данные элементы не являются обязательными, призваны повысить уровень удобства.

Подключение выключателя света с двумя клавишами осуществляется посредством трех проводов – два параллельных (обычно подводятся сверху), один фазовый снизу. Некоторые двойные устройства состоят из двух отдельных выключателей под одним корпусом, такие называются модульными (имеют большее число проводов).

Пример подключения выключателя для двух групп освещения

Принцип действия заключается в следующем:

включение одной клавиши – свечение одной лампы или группы;
при подключении второй – меняется уровень освещенности (актуально для многоламповых схем);
при одновременном включении – свет загорается на полную мощность.

Кнопочные выключатели с двумя режимами позволяют экономить электроэнергию, сокращая освещенность при необходимости. Также повышается общий уровень безопасности помещения – механизмы сокращают число точек питания, что уменьшает вероятность замыканий и возгораний.

Техника безопасности

Все работы с электрикой нужно проводить в обесточенном помещении

Работа с электричеством и сетями относят к категории наиболее опасных. При несоблюдении требований можно получить удар тока – последствия зависят от уровня напряжения и индивидуальных особенностей (в меньшей степени). Основные правила (общие для всех типов действий с проводами):

обесточивание участка – первый и наиболее важный пункт;
проверка проводов на наличие напряжения – перед непосредственным подключением кабель тестируется специальными приборами (омметр и подобные, можно собрать в домашних условиях из подручных материалов);
использование дополнительной защиты – диэлектрические перчатки, инструменты с прорезиненными ручками, подобное;
изучение инструкций к приборам, рекомендаций мастеров;
исключение любого контакта с водой (например, влажные поверхности, лужи на полу).

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

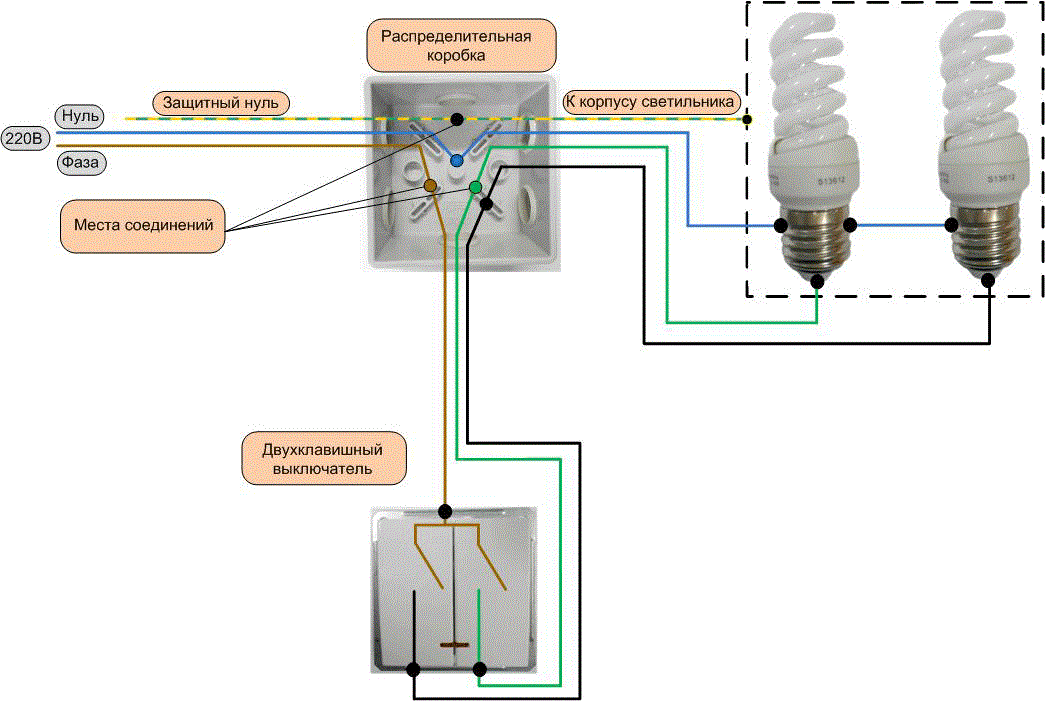

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Подключение к системе электроснабжения

Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.

Для облегчения идентификации используют буквенно-цветовые обозначения:

A, B, C — фазный;
N — нейтральный или ноль;
PE — защитный.

Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.

Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления

После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.

Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

механические;
сенсорные;
дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Подключаем к сети

Для эффективной и оптимальной работы устройства нужно грамотно подобрать подходящую схему трехклавишного выключателя. В любом случае из стены должно выходить четыре жилы: одна – фазная (чаще проводится отдельно) – “отправляется” в распределительную коробку, а остальные три жилы (помечены на схеме разными цветами) соединяются с группами лампочек.

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Также при открытом доступе в щиток посторонних лиц рекомендуется предупреждать остальных жильцов и соседей о проведении ремонтных работ с электричеством, а еще лучше – повесить предупреждающую табличку на видном месте

Если подробнее, то подключение трехклавишного выключателя выполняется следующим образом:

Убедиться в отсутствии напряжения, применив индикаторную отвертку.
Определить, где в приходящей проводке фаза, ноль и заземление (если соблюдалась маркировка при прокладке сети, то синим обозначается нулевой, зеленым – защитный, в противном случае придется включать сеть и определять фазу индикаторной отверткой).
Зачистить все провода на один сантиметр.
Фазу питающего провода из распределительной коробки подключить на общий контакт устройства (одиночный сверху).
Ноль основного провода соединить с нулевыми проводниками всех групп освещения.
Закрепить попарно оставшиеся жилы: один провод выключателя с одним светильником, второй – со вторым, третий – с третьим.
Проследить, чтобы винты и клеммы прилегали к проводам плотно, для чего можно попытаться “расшатать” их.
Соединить провода желательно клеммами WAGA и выполнить обычную скрутку с изолирующей лентой.
Вставить сердцевину выключателя в подрозетник.
Зафиксировать устройство винтами или специальными “лапками”.
Проверить правильность подключения, сверившись со схемой.
Закрепить защитную крышку.
Вставить сначала боковые клавиши (важно не промахнуться мимо размещенных пазов и кнопок), а следом установить центральную пластину.

Какой лучше использовать кабель

Согласно действующим нормам, при подключении запасного выключателя рекомендуется использовать 3-х жильный медный кабель сечением 1,5 кв.мм.

Самые популярные варианты:

ВВГнГ-3х1,5.
ШВВП-3х1,5.
ПВСнг-3х1,5.

Основное отличие вышеперечисленных проводников заключается в форме изоляционного покрытия и свойствах жил

При выборе кабеля обратите внимание на то, чтобы он был маркирован по ГОСТу

Это гарантирует, что при покупке провода сечением 1,5 кв.мм вы получите именно этот параметр, а не 1,0 или, например, 1,2 кв.мм. Помните, что несоответствие поперечного сечения может привести к перегрузке и несчастным случаям.

Как правильно подключить двухклавишный выключатель света и не допустить ошибок
