Светодиодная гирлянда: схема, дождь, штора на окно, самостоятельный ремонт

Причины поломки

Существует множество причин, способных привести гирлянду в неисправное состояние:

недостаточный контакт на проводниках;
вышедший из строя световой диод в одной из ламп;
поломка конденсатора или тиристора;
сгоревшая микросхема контроллера.

Микросхема на плате горит не часто. Среди всех причин сгоревшие микросхемы встречаются примерно в каждом десятом случае.

Лампочки одного из цветов горят тускло

В этой ситуации проблема может быть в повреждении провода. Для проверки нужно аккуратно на включённой гирлянде пошевелить провода и если свечение восстановиться, то необходимо найти место перелома провода или ослабления контакта и устранить проблему. Неисправность может быть в тиристоре, работоспособность которого можно проверить способом из предыдущего пункта, а устранить проблему можно лишь заменой элемента на новый.

Это интересно: Не работает музыкальный центр LG FFH -1079: в чем причина

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

Некачественный контакт на проводах.
Поломка одного из светодиодов.
Неполадки с конденсатором.
Перегорел резистор.
Проблемы с диодным мостом или тиристорами.

Некачественная пайка

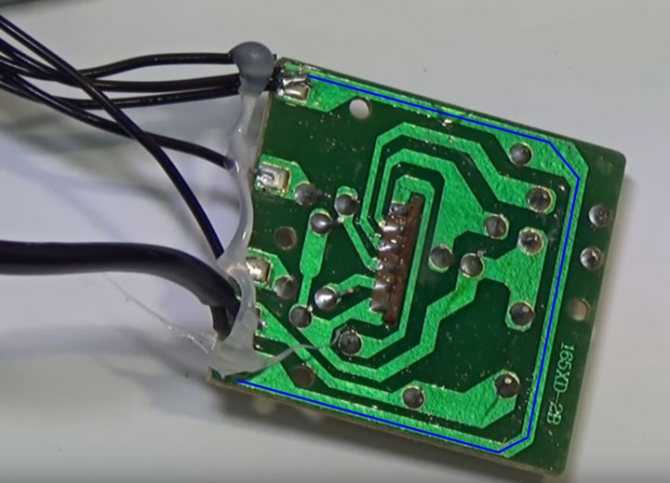

При отсутствии работы секции светодиодов необходимо проверить контакты платы Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

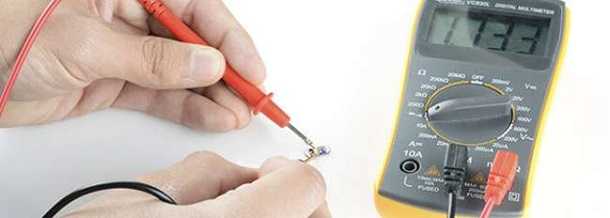

Прозвон проводов гирлянды мультиметром В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними — линия отреза (многие производители отмечают ее знаком «ножницы» или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Диагностика и ремонт гирлянды своими руками

Прежде чем отремонтировать гирлянду, необходимо визуально или при помощи приборов диагностировать поломку.

Виды неисправностей:

Не светятся один или несколько цветов;
Неисправность общего провода (сломанный, перебитый);
Вышли из строя лампы;
Сгоревший блок управления;
Отпаялся сетевой кабель.

При отсутствии свечения одного или нескольких цветов, в первую очередь, что нужно сделать, это разобрать блок управления и убедиться, что все провода надёжно припаяны к микросхеме. Отпаявшиеся провода, припаиваем на место. Если провода в порядке а лампы(светодиоды) не светятся, значить нужно искать (путём прозвонки) перегоревший источник света. Самым удобным способом это сделать, будет проткнуть провод с обеих сторон от лампы(светодиода) иголками, что бы они касались токопроводящей жилы и касаясь щупами обеих иголок прозвонить каждый источник света.

Что бы устранить неисправность общего провода, так же проверяем, припаян ли он к плате в блоке управления. Если пайка в порядке, визуально или прозвонкой необходимо найти место обрыва общего провода.

Вышедшие из строя лампы подлежат замене. Если лампочку заменить не является возможным (аналогичных ламп нет в наличии), убираем из электрической схемы патрон, а провода в месте разрыва нужно соединить напрямую. Скручиваем, спаиваем и изолируем. Образуя тем самым неразрывную цепь.

Блок управления, так же подлежит замене, с последующим припаивание всех проводов к микросхеме согласно инструкции. Если неисправность связана с сетевым кабелем, необходимо проверить его целостность или качество контакта в блоке управления. Лучшим вариантом, будет замена сетевого кабеля, особенно если эксплуатируется недорогая китайская гирлянда. В гирляндах «дюралайт», визуально и при помощи тестера нужно найти повреждённый участок, обрезать и соединить оставшиеся части соединителями.

Огромным отличием и плюсом советских гирлянд от тех, что производятся в настоящее время, была их надёжность. Как и любое устройство, гирлянды тех времён выходили из строя и подлежали ремонту. Но с помощью современных приборов и инструментов легко выявить неисправность, починить и заставить гирлянду работать.

В зависимости от поломки для работы потребуются:

Паяльник;
Пассатижи;
Индикаторная отвёртка;
Термотрубки или изолента.

После того, как вы достали из коробки гирлянду, попытались её подключить к сети, и проверка показала, что она не работает (не горят огоньки), можно приступать к ремонту. Так как в гирлянде схема подключения элементов цепи последовательная (если выходит из строя одна лампа, престаёт работать вся гирлянда), в первую очередь проверяем лампочки на целостность.

Если лампы целы, но гирлянда отказывается работать, проверяем, как они вкручены в патроны. При необходимости докручиваем лампочку.

Если все эти манипуляции не помогают можно переходить к третьему способу. При помощи индикаторной отвёртки (такие обычно используют для обнаружения скрытой проводки), ищем место обрыва контакта провода. Разрыв контакта может быть как в самом проводе, так и в патроне (отпаялся контакт). Включаем гирлянду в сеть и, касаясь изоляции провода, находим повреждённый участок. При необходимости припаиваем контакт в патроне или, убрав патрон, соединяем провода напрямую.

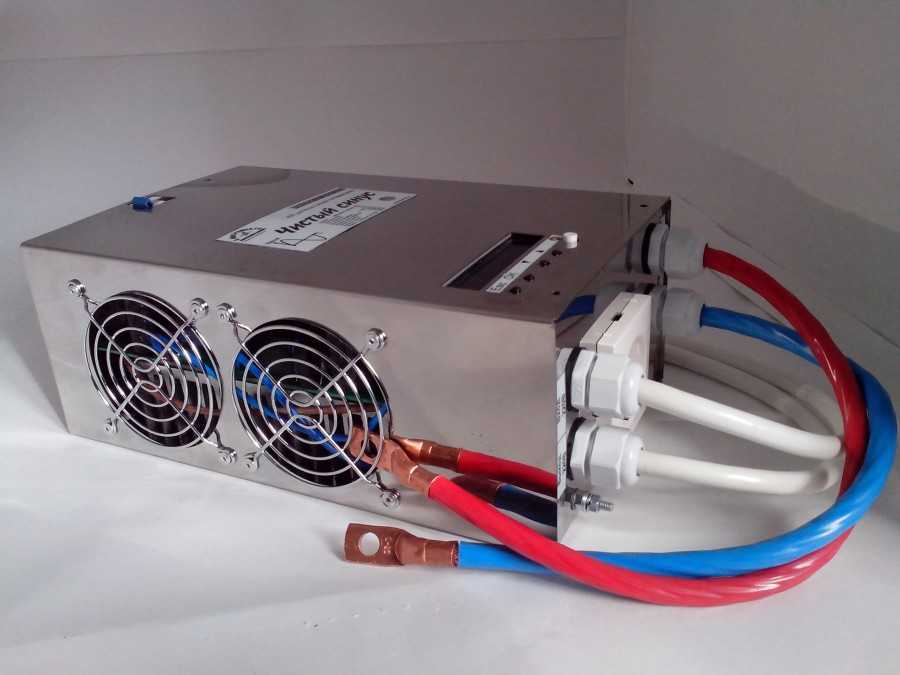

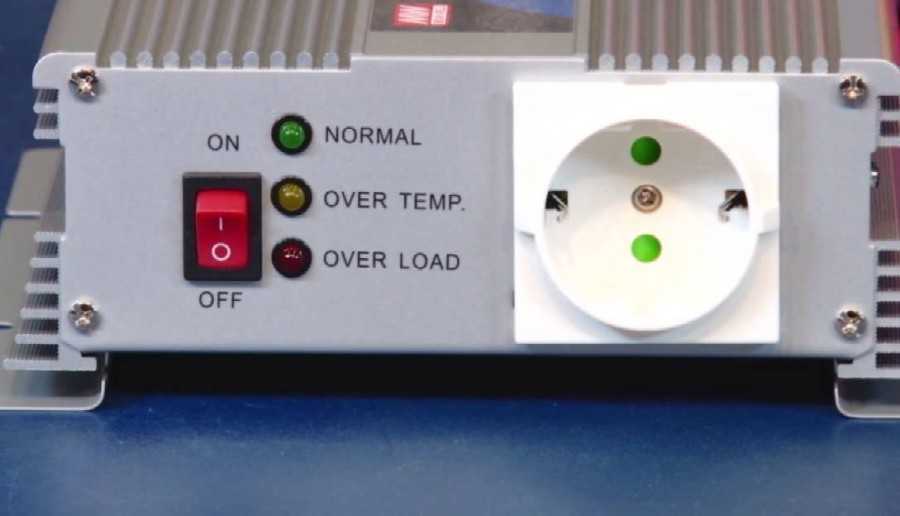

Тип охлаждения

Алюминий – это металл, обладающий высокой теплопроводностью, а преобразователи (особенно мощные) работая на больших нагрузках, способны перегреваться. Поэтому корпуса изготавливаются именно из этого металла.

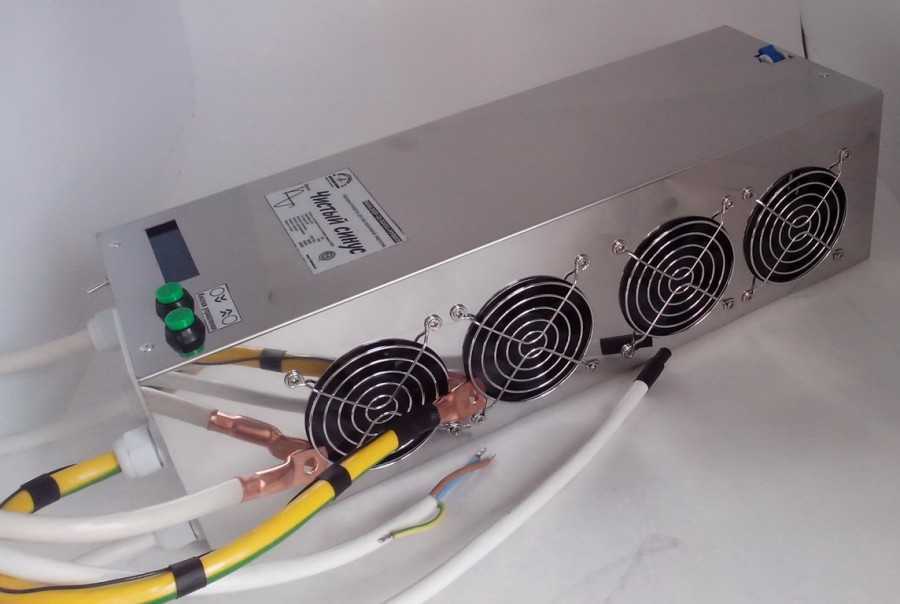

Для активной системы охлаждения в корпус монтируется вентилятор. Включается он, когда термодатчик зафиксирует превышение температуры. В автомобильных инверторах вентиляторы могут забиваться пылью, что приводит к плохой вентиляции воздуха, и перегреву.

Генератор для дома — назначение устройства, подбор мощности и советы по ремонту основных типов генераторов
Ветряные электростанции для дома: подбор современных моделей и расчет их эффективности + инструкция как сделать своими руками
Бензиновый генератор — выбор, подключение и установка современных устройств. Рейтинг лучших генераторов для дома 2021 года!

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Устройство и принцип работы

Устройство светодиодной гирлянды принципиально не отличается от обычной иллюминации на лампах накаливания. Но низкое потребление тока, свойственное LED-излучателям, позволило выполнить блок управления в виде миниатюрной коробки — стали не нужны мощные ключевые элементы (тиристоры) и отпала необходимость в радиаторах для них. Появление же недорогих микросхем-контроллеров дает возможность получить немыслимое ранее разнообразие цветовых эффектов.

Составные элементы гирлянды

Большинство елочных гирлянд состоит из трех элементов:

сетевой шнур;
контроллер (блок управления), управляющий зажиганием светоизлучающих элементов;
цепочки из светодиодов (чаще всего от 2 до 4), собственно и создающие световые эффекты.

Цепочки состоят из включенных последовательно светодиодов в таком количестве, что их суммарное рабочее напряжение составляет не менее 310 (а не 220) вольт. Как правило, каждая цепочка состоит из излучателей одного цвета.

Компоненты гирлянды

Схемотехника контроллера

В недорогих гирляндах применяются блоки управления на основе микроконтроллера Q803 (могут быть применены аналоги QD0056C и другие).

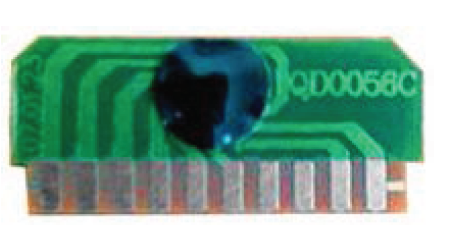

Специализированный микроконтроллер (Light controller) QD0056C

Назначение выводов Q803:

1 – синхронизация, на него подается переменное напряжение 50 или 60 Гц;
2 – общий провод;
3,4,5,6 – выходы управления тиристорами;
9 – выбор программы;
10 – питание.

Выводы 7,8 не используются.

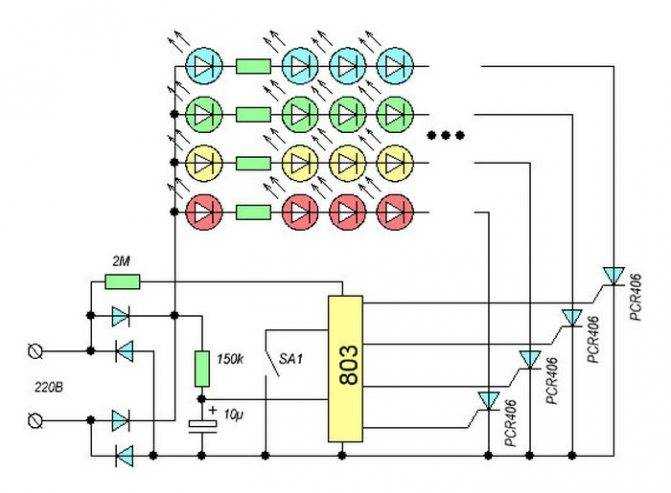

Типовая схема включения контроллера гирлянды QD0056C

Принципиальная схема реального блока управления приведена на рисунке. Сетевое напряжение подается на диодный мост, с которого снимается выпрямленное напряжение. Для питания микросхемы оно сглаживается фильтром на резисторе 150 кОм и конденсаторе 10 мкФ. Светодиодные цепочки также запитываются от выпрямленного напряжения (в некоторых блоках управления используется выпрямленное по однополупериодной схеме). Переменное напряжение для этой цели использовать нельзя, так как слабое место светодиодов – чувствительность к обратному приложенному напряжению. Постоянное же напряжение создаст проблемы с выключением тиристоров.

Переменное напряжение сети подано на вход Sync (вывод 1) для организации фазового управления тиристорами, позволяющего плавно изменять свечение. Контроллер включен по своей стандартной схеме, при которой он может управлять цепочками светодиодов в количестве до 4.

На практике схема гирлянды может иметь от 2 до 4 цепочек световых излучателей.

Переключателем SA1 выбирается необходимая программа. Прошивка микроконтроллера содержит 8 различных световых эффектов.

Как починить гирлянду, если не работает один из цветов

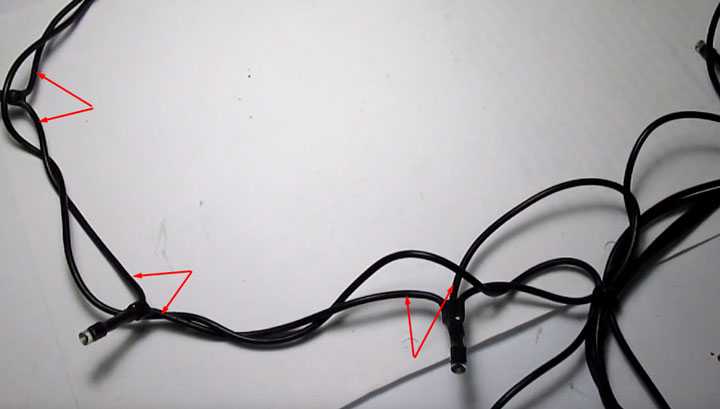

Причина 1. Обрыв цепи одной из веток

Из-за плохого качества провода могут обломаться либо у самой платы, либо где-то между светодиодами. В обоих случаях цепь размыкается и светодиоды перестают светиться.

Отделите неработающую ветку от остальных и внимательно осмотрите провод, чтобы проверить его целостность. Если он отошёл от платы, зачистите, припаяйте заново и для надёжности закрепите горячим клеем.

Если повреждение на кабеле между светодиодами, зачистите концы провода и спаяйте либо соедините их скруткой, а затем заизолируйте термоусадкой или изолентой.

Причина 2. Сгоревший светодиод

Часто горят и некачественные светодиоды. При последовательном соединении это означает такой же обрыв цепи, как и в предыдущем случае.

Найти нерабочий светодиод или лампочку в последовательной цепи сложнее. Один из вариантов — прозванивать каждый элемент с помощью мультиметра.

Ещё можно сделать перемычку из двух иголок, соединённых между собой проводком, и поочередно замыкать ими подводящий и уходящий провод на каждом светодиоде. Гирлянда при этом должна быть включена. Светодиод, при замыкании которого загорятся все огоньки ветки, и будет дефектным.

Для восстановления цепи нерабочий светодиод можно либо заменить, либо просто убрать и соединить концы проводов между собой, заизолировав их. Без последствий можно выбросить до пяти светодиодов в одной ветке.

Как устранить

Определите провод нерабочей ветки и поменяйте местами с одной из исправных, отпаяв или обрезав и соединив скруткой. Если дефектная линия после этого заработает, значит, проблема в тиристоре.

Провода, которые идут к тиристорам, обычно расположены в ряд у одного из краёв платы. На противоположном будет всего два провода — это питание. Перепутать их сложно.

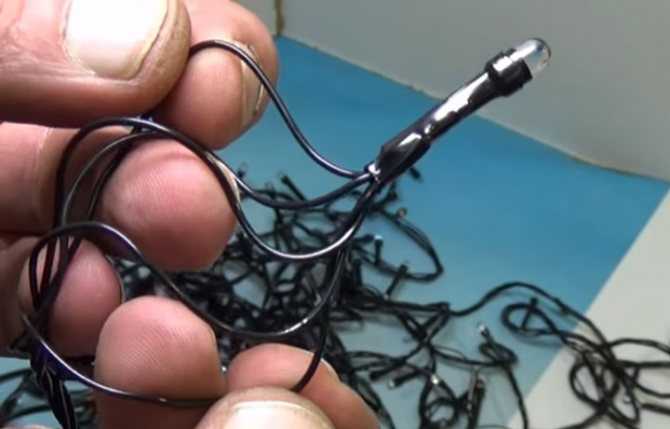

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

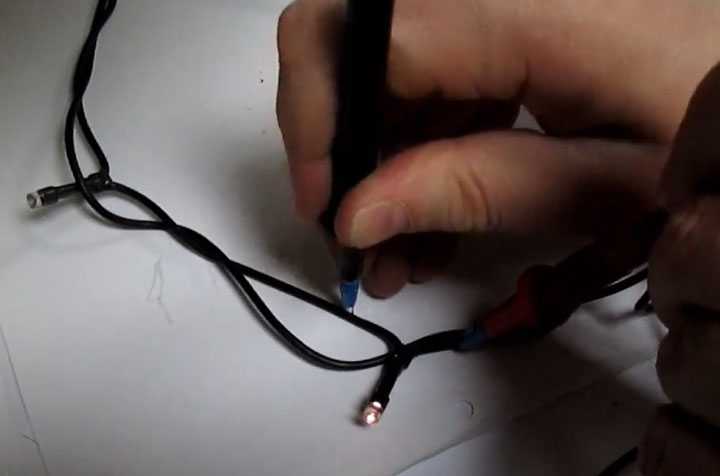

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Логика выбора комплектующих

Что такое адресный светодиод? Их еще называют NeoPixel, такое у них маркетинговое название. Это RGB-светодиод, цвет которого можно назначать программно.

Источник изображения: https://thecustomizewindows.com/2018/08/what-is-neopixel-led-can-we-interface-multi-color-led-strip-with-arduino/

Гирлянда из таких светодиодов — это по сути пиксельный экран, на нем можно рисовать любые картинки, в отличие от традиционных RGB-лент, где все светодиоды светятся одинаковым цветом.

Поэтому, выбирая себе гирлянду, ищите именно со словом “Адресная”.

Какую покупать? Я рекомендую ту, где светодиоды стоят достаточно далеко друг от друга, например на расстоянии 10 сантиметров. Это позволит сделать заметную пиксельную сетку на окне и при этом не разориться. У каждого светодиода в составе микросхема, которая определяет протокол взаимодействия с ним. Я купила ленту, состоящую из светодиодов с микросхемой WS2812B. Но у вас могут быть и другие, со своими особенностями.

Программировать мы ничего не будем, а воспользуемся готовой программой. Что приятно, она открытая, часто обновляется и лежит в свободном доступе на GitHub. Это проект WLED. Из сильных сторон проекта можно отметить активное международное сообщество, наличие веб- и мобильного интерфейса, легкость установки. Принцип простой: мы берем типовое железо на базе ESP, потом ставим на него готовую прошивку. Её даже не нужно компилировать и устанавливать себе на компьютер среду разработки

Что такое микроконтроллер? Это маленький компьютер, предназначенный для решения малого количества несложных задач, вычислительно слабый, но очень дешевый.

Примеры микроконтроллеров. Источник изображения: https://www.elprocus.com/wp-content/uploads/Microcontrollers-Types.jpg

Что такое микроконтроллеры ESP? Это чипы китайского производства, которые появились на рынке 10 лет назад и моментально обрели славу “народного WiFi”. Они поставляются сразу с возможностью беспроводной связи на борту, и стоят дешево, отсюда их популярность.

Источник изображения: https://aliexpress.ru/item/4000548447493.html

Но ESP сам по себе это просто микроконтроллерный модуль. Его в чистом виде неудобно подключать к чему бы то ни было, как минимум понадобились бы навыки пайки. Поэтому нам понадобится готовая отладочная плата микроконтроллера. Их существует много разновидностей.

Примеры плат на базе ESP. Источник изображения: https://randomnerdtutorials.com/esp8266-pinout-reference-gpios/

Как минимум, нам нужен USB-разъем для загрузки прошивки, и наличие выводов для подключения периферии. Исходя из этого, я выбрала известную и недорогую плату NodeMCU, она сделана на основе ESP8266 и к ней легко подключиться кабелем MicroUSB. Ее без проблем можно купить в России.

NodeMCU. Источник изображения: https://ru.wikipedia.org/wiki/ESP8266

Как починить гирлянду, если все светодиоды горят одновременно и не мигают

Причина 1. Поломка микросхемы

Повреждение микросхемы контроллера заставляет все светодиоды гореть одновременно и не мигая. Режимы перестают работать, а при нажатии кнопки огоньки загораются и гаснут, если её отпустить.

К сожалению, гирлянды с такой неисправностью не подлежат ремонту. Исправный контроллер от другой гирлянды не подойдёт. Он рассчитан на иное количество светодиодов и сопротивления, ток тиристоров. Поэтому в лучшем случае не заработает, а в худшем вызовет короткое замыкание.

Вы публикуете как гость. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта. Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Объявления

KRAB 27 постов

Falconist 26 постов

Dr. West 24 постов

Огонёк 27 постов

Изображения в теме

Похожий контент

По ходу создания диорамы(жилая улица), я захотел сделать освещение в виде маленьких фонарей. Раньше делал без освещения а сейчас решил попробовать в этом плане. Но столкнулся с рядом проблем.. 1. Изначально хотел подключить светодиоды от гирлянды напрямую к кроне 12В но диод просто проплавил стеклянную оболочку. И тут я понял что нужно уменьшать напряжение. Но вот беда, с электронникой я на вы, ну как.. паять умею, эти основы у меня есть, но чисто подключения проводов к платам))) а во всей электронной движухе я не шарю, но хотел бы. Прочитав несколько источников я понял что нужны резисторы что бы сбавить ток. Но как их подобрать, и стоит ли, если есть блок управления гирлянды. 2. Вариант с блоком управления. Мне нужен статичный свет, как убрать эффекты с гирлянды я уже понял. Но вот беда. На первых 5ти светодиодах стоят маленькие резисторы, которые не плохо так греются, чему свидетельствует коричневое пятно на прозрачной изоляции. А остальные светодиоды без резисторов. Вопрос, в одной линии 2 цвета, красный и жёлтый, мне нужен только жёлтый, можно ли обрезать красные светодиоды, оставив только один цвет, и подключив через катод →анод? 3. И можно ли убрать пару резисторов из первой 5ки светодиодов, или они там нужны? И мне нужно всего около 10 светодиодов, из 39 шт.

Приветствую всех, может кто нибудь подсказать тип и номинал светодиода подсветки в телевизоре LG 32LB565U?

нужно красный и зеленый смд светодиоды заменить на дип версию (их характеристики и схема tp4056 ниже). это нужно для того, чтобы вынести за корпус.

Проволочная гирлянда с капельными светодиодами за последние несколько лет с момента своего появления приобрела небывалую популярность. Минималистичные размеры и эффектный внешний вид по достоинству оценили не только дети и их родители, но и световые дизайнеры, оформители праздничных мероприятий и ещё множество людей, которые смогли найти применение новой технологии.

Потребление электроэнергии в проволочных гирляндах настолько мало, что это не могло остаться без внимания. Производители начали выпускать изделия разной длины с использованием в качестве источника питания самых разнообразных батареек. Так появилась электрическая гирлянда на батарейках с капельными светодиодами. Так как приверженцы сетевого подключения гирлянд тоже не перевелись, то для них появилась целая линейка изделий со стандартным USB разъёмом, который позволяет запитать светящийся декор от любого зарядного устройства для телефона, а в случае необходимости от Powerbank.Проволочная гирлянда — изделие простое и надёжное. Большинство из них ещё и максимально безопасные. Медный лужёный провод и присоединённые к нему светодиоды покрывается слоем прозрачного силикона, который прекрасно защищает от влаги. Причем настолько хорошо, что проволочная гирлянда с капельными светодиодами без проблем работает даже в ёмкости с водой.

Как отремонтировать гирлянду? Ремонт китайской светодиодной гирлянды

Разноцветная яркая гирлянда – одно из главных новогодних украшений для дома и улицы. Сверкающей иллюминацией можно преобразить не только новогоднюю елку, но также украсить окна, стены, мебель, ландшафт вокруг дома и многое другое.

Испортить настроение от подготовки к праздникам может неожиданная поломка елочной гирлянды. Что же делать, когда у изделия перегорели отдельные лампочки или оно не работает вовсе? Конечно, проще всего купить новую иллюминацию, но если у вас есть время и желание, то можно попытаться починить лампочки своими руками.

Какие бывают виды елочных гирлянд?

Сегодня абсолютное большинство китайской иллюминации производят с использованием светодиодных LED лампочек. Самые распространенные модели имеют 300 или 500 лампочек.

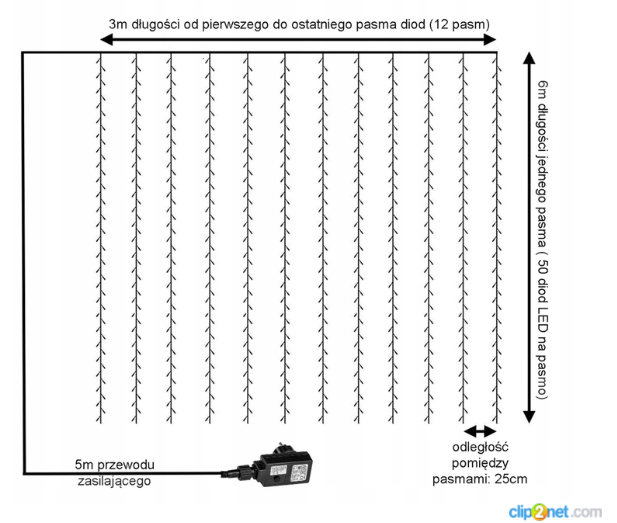

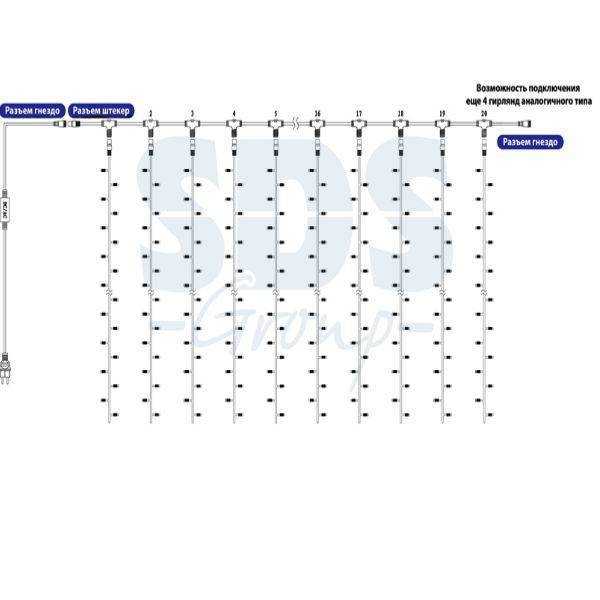

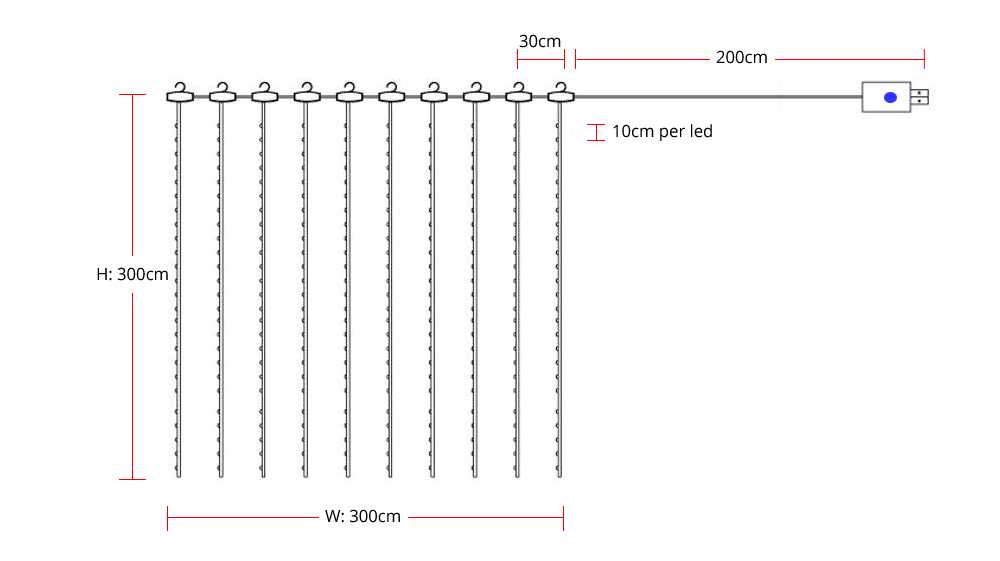

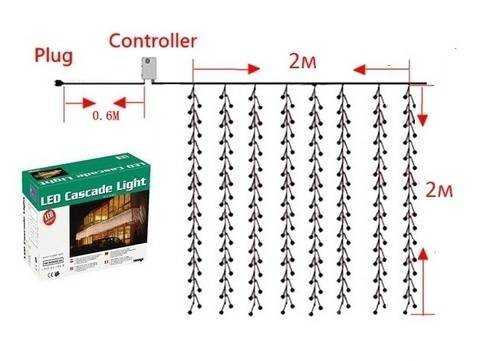

По форме иллюминация может быть в виде световой нити, штора (представляет собой горизонтальную световую нить, с которой свисают вертикальные нити с огоньками одинаковой или разной длины), сетка (похожа на рыболовную сеть, используется для завешивания окон и других плоских поверхностей), а по цветовому разнообразию — разноцветной или одноцветной.

Независимо от внешних характеристик, все светодиодные гирлянды имеют схожее устройство.

Из чего состоит светодиодная гирлянда?

Световая нить представляет собой пучок из пяти или трех тонких проводков, скрученных между собой. На четырех или двух из них расположены светодиоды, а пятый или третий провод остается пустым, он общий. Все проводки подсоединены к блоку питания, а точнее припаяны к плате, которую можно увидеть, если вскрыть блок питания (пластмассовая коробочка, размещенная рядом с вилкой). Если гирлянда имеет разные режимы работы, блок питания будет оснащен кнопкой для их переключения. Если с одной стороны к блоку питания будут подходить проводки со светодиодами, то с другой стороны будут прикреплены два проводы от вилки питания.

Плата внутри блока питания называется контроллер. Она состоит из диодного моста (маленький черный бочонок в верхней части платы), конденсатора (большой черный бочонок на фото), двух резисторов (светло-желтые детали по краям, похожие на бочонки) и тиристоров (черные квадратные детали в нижней части платы на фото) и кнопки. Количество тиристоров зависит от количества цветов в гирлянде, каждый тиристор отвечает за определенный цвет.

ТОП самых распространенных проблем

Поломались отдельные лампочки;
Не работает определенный цвет;
Не работает вся гирлянда;
Изделие работает неконтролируемо.

Самые слабые места китайских электрических новогодних украшений

Китайские производители, как правило, используют при создании электрической иллюминации довольно хлипкие материалы, качество сборки также не всегда бывает на высоте. Поэтому к разного рода поломкам стоит быть готовыми всегда, независимо от возраста покупки.

Распиновка светодиода

Для решения вопроса существует всего 3 способа:

Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.

Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод).

Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Вывод

Покупая такое изделие, не всегда получается порадовать себя и близких качественным украшением. Иногда за яркими огоньками и привлекательной стоимостью спрятана довольно простая и дешевая китайская гирлянда. Схема её будет легка для изучения и удобна для применения электротехнических навыков. Ремонт изделия также может принести моральное удовлетворение. Каждый сам определяет для себя, стоит ли это времени и сил. А может, лучше сразу взять вариант подороже? Ведь даже китайские гирлянды за большую цену гораздо качественнее своих дешевых «соотечественниц». Выбор за вами!

/ Купоны BuyInCoins
Цена: $5.58

Поиск товара в других магазинах Китая

Гирлянда пришла вот в такой незатейливой упаковке с названием «Happy Diwali»:

Что еще за Diwali и причем тут Дед Мороз?

Хоть на упаковке и присутствует гордое MADE IN CHINA, но возможно при разработке не обошлось без индийских разработчиков. Википедия сообщает нам, что Дивали — главный индийский и индуистский праздник. Дивали отмечается как «Фестиваль Огней» и символизирует победу добра над злом, и в знак этой победы повсеместно зажигаются свечи и фонарики. Главная тематика декораций фестиваля — светящиеся фонарики, огни, фейерверки и зажжённые свечи.

Блок переключения режимов представляет собой небольшую легкую белую коробочку из пластика с единственной кнопкой. На блоке перечислены доступные режимы:

Combination
In Waves
Sequential
Slo-Glo
Chasing/Flash
Slow Fade
Twinkle/Flash
Steady On

Блок управления:

Вскрытие показало, что блок внутри непустой:

Сильно потусторонних запахов замечено не было, обычный слабый запах пластмассы (если специально принюхиваться). Во время работы запахов также нет.

Гирлянда имеет евровилку, очень гибкие провода в полупрозрачной бесцветной оплетке. На вилке надпись 2.5A 250V (в магазине заявлена мощность в 6 W). Концы контакта вилки не скруглены, что затрудняет использование в розетках с «защитой от детей». Заявлено 100 светодиодов (не пересчитывал). Расстояние между светодиодами примерно 8-10 см. Измеренная приблизительно длина гирлянды получилась около 9.7 м (вместе с проводом, идущим к блоку). Провода возможно можно было сделать и потолще, но каких-либо проблем при эксплуатации не возникло.

Освещение довольно яркое, на видео может и есть эффект сильно частого мелькания, но это по большей части из-за быстрой смены режимов при съемке, а в целом большая часть режимов использует довольно плавную смену цветов в эффектах.

Фото гирлянды в рабочем режиме:

Вот так работает в реале:

Сразу стоит отметить, что светодиоды в куче выглядят совсем не так приятно, как если бы лента была развешена, например на елке. Успешно проработала в прошлом сезоне около месяца по несколько часов в день (сейчас тоже работает). Своих денег однозначно стоит.

Среди множества световых приборов, используемых для оформления новогодних елок, особое место занимает схема китайской гирлянды. Она, как и все аналогичные китайские изделия, отличается простотой и дешевизной. Возникает много споров о надежности подобных гирлянд, однако, большинство потребителей использует именно их.

Как отремонтировать светодиодную гирлянду своими руками
