Расчет заземления

Программы для расчета заземления: обзор 7 лучших

Согласно требований п.1.7.51 ПУЭ для защиты от поражения электрическим током все электрические приборы, подключаемые к сети с опасным уровнем напряжения соединяются с защитным заземлением.

Основным параметром заземления, определяющим его эффективность  и способность в полной мере выполнить возложенные на него функции, является переходное сопротивление.

Которое зависит от геометрических параметров заземляющих проводников, типа грунта, формы и принципа расположения электродов.

Расчет может производиться как вручную, так и с помощью онлайн калькулятора, увы, не всегда есть время на длительные вычисления, поэтому многие используют программы для расчета заземления.

Программа «Заземление»

Представляет собой довольно простую в использовании программу. Расчет заземления в ней производится на основании простых алгоритмов расчета. С рабочим полем и принципом ее работы несложно разобраться даже новичку, поэтому такую программу можно считать универсальной.

Для начала вычислений вам достаточно внести:

• размерывертикальных и горизонтальных заземлителей;
• способ ихрасположения и соединения;
• климатическиеусловия, в которых эксплуатируется заземление;
• данные огрунте, питании сети.

Нажав кнопку «Расчет» на экране появятся интересующие вас данные.

Работа в программе Заземление

Калькулятор elec.ru

Достаточно удобный вариант расчета заземления, если у вас нет времени дляустановки программы на ПК. Это онлайн калькулятор, который даже при минимальнойскорости интернета позволит рассчитать основные параметры заземляющихпроводников. Для этого вам достаточно перейти на страницу калькулятора и внестисоответствующие данные в поля сайта:

• предельноезначение сопротивления для заземления;
• характеристикигрунта, в котором оно будет устанавливаться;
• параметры длявертикальных электродов и горизонтальных соединений;

Нажмите кнопку «Рассчитать» и в разделе расчетных данных появятся интересующие вас параметры.

Программа расчета elec.ru

Чтобы перейти к этой утилите нажмите на ссылку: https://www.elec.ru/calculators/zazemlenie/

Калькулятор расчета заземления на нашем сайте

Калькулятор расчета заземления asutpp.ru

Также представляет собой довольно хорошую версию онлайн программы для расчета заземления. Здесь приведены методики расчета, по которым и осуществляются вычисления. Это наиболее удобный вариант, если вы не хотите тратить время и силы на установку программ, а произвести математические операции нужно срочно.

В сравнении с другими вариантами, этот калькулятор обладает удобным и понятным интерфейсом, при проектировании учитывается ряд важных показателей, а именно:

• послойныехарактеристики грунта с поправками на климатический коэффициент;
• соотношениедлины заземлителей и контактрующих веществ;
• число иразмеры электродов для заземления.

Для расчета вам достаточно нажать кнопку«Вычислить», и на экране вы увидите наиболее важные факторы дляопределения параметров будущего заземления.

Немаловажным фактором является полноесоответствие полученных параметров предъявляемым требованиям, установленнымнормативными документами.

Обновление расчетных характеристик также проводится вонлайн режиме – достаточно перезапустить страницу и начать новые вычисления.

https://youtube.com/watch?v=lj-i23-xzoc

Типы грунтов республики Казахстан и их удельные электрические сопротивления (карта)

Удельное сопротивление, среднее значение (Ом* м )	Сопротивление заземления для комплекта ZZ-000-015, Ом	Сопротивление заземления для комплекта ZZ-000-030, Ом	Сопротивление заземления для комплекта ZZ-100-102, Ом
Асфальт	200 — 3 200	17 — 277	9,4 — 151	8,3 — 132
Базальт	2 000	Требуются специальные мероприятия (замена грунта)
Бентонит (сорт глины)	2 — 10	0,17 — 0,87	0,09 — 0,47	0,08 — 0,41
Бетон	40 — 1 000	3,5 — 87	2 — 47	1,5 — 41
Вода
Вода морская	0,2
Вода прудовая	40	3,5	2	1,7
Вода равнинной реки	50	4	2,5	2
Вода грунтовая	20 — 60	1,7 — 5	1 — 3	1 — 2,5
Вечномёрзлый грунт (многолетнемёрзлый грунт)
Вечномёрзлый грунт — талый слой (у поверхности летом)	500 — 1000	—	—	20 — 41
Вечномёрзлый грунт (суглинок)	20 000	Требуются специальные мероприятия (замена грунта)
Вечномёрзлый грунт (песок)	50 000	Требуются специальные мероприятия (замена грунта)
Глина
Глина влажная	20	1,7	1	0,8
Глина полутвёрдая	60	5	3	2,5
Гнейс разложившийся	275	24	12	11,5
Гравий
Гравий глинистый, неоднородный	300	26	14	12,5
Гравий однородный	800	69	38	33
Гранит	1 100 — 22 000	Требуются специальные мероприятия (замена грунта)
Гранитный гравий	14 500	Требуются специальные мероприятия (замена грунта)
Графитовая крошка	0,1 — 2
Дресва (мелкий щебень/крупный песок)	5 500	477	260	228
Зола, пепел	40	3,5	2	1,7
Известняк (поверхность)	100 — 10 000	8,7 — 868	4,7 — 472	4,1 — 414
Известняк (внутри)	5 — 4 000	0,43 — 347	0,24 — 189	0,21 — 166
Ил	30	2,6	1,5	1
Каменный уголь	150	13	7	6
Кварц	15 000	Требуются специальные мероприятия (замена грунта)
Кокс	2,5	0,2	0,1	0,1
Лёсс (желтозем)	250	22	12	10
Мел	60	5	3	2,5
Мергель
Мергель обычный	150	14	7	6
Мергель глинистый (50 — 75% глинистых частиц)	50	4	2	2
Песок
Песок, сильно увлажненный грунтовыми водами	10 — 60	0,9 — 5	0,5 — 3	0,4 — 2,5
Песок, умеренно увлажненный	60 — 130	5 — 11	3 — 6	2,5 — 5,5
Песок влажный	130 — 400	10 — 35	6 — 19	5 — 17
Песок слегка влажный	400 — 1 500	35 — 130	19 — 71	17 — 62
Песок сухой	1 500 — 4 200	130 — 364	71 — 198	62 — 174
Супесь (супесок)	150	13	7	6
Песчаник	1 000	87	47	41
Садовая земля	40	3,5	2	1,7
Солончак	20	1,7	1	0,8
Суглинок
Суглинок, сильно увлажненный грунтовыми водами	10 — 60	0,9 — 5	0,5 — 3	0,4 — 2,5
Суглинок полутвердый, лесовидный	100	9	5	4
Суглинок при температуре минус 5 С°	150	—	—	6
Супесь (супесок)	150	13	7	6
Сланец	10 — 100
Сланец графитовый	55	5	2,5	2,3
Супесь (супесок)	150	13	7	6
Торф
Торф при температуре 10°	25	2	1	1
Торф при температуре 0 С°	50	4	2,5	2
Чернозём	60	5	3	2,5
Щебень
Щебень мокрый	3 000	260	142	124
Щебень сухой	5 000	434	236	207

Тип грунта	Ом*м
Известняк поверхностный	5 050
Гранит	2 000
Базальт	2 000
Песчаник	1 000
Гравий однородный	800
Песчаник влажный	800
Гравий глинистый	300
Чернозём	200

Принцип действия системы заземления

Принцип действия системы заземления чрезвычайно прост. В чем состоит поражающая (разрушающая) сила электрического тока? Все начинается с того, что в одном месте при создании особых условий, накапливается очень большое количество отрицательно заряженных частиц — электронов. Но так как все в природе стремится к равновесию, то этот избыток частиц устремляется туда, где их недостаточно. Звучит не очень пугающе, но когда поток электронов мчится к земле от наэлектризованных облаков, они, эти крошечные частицы, умудряются нагревать слои атмосферы до миллиона градусов по Цельсию.

Изобретатели научились пускать этот поток в мирное русло — по электрическим проводам. Проходя через проволоку, электроны заставляют её нагреваться и иногда от перегрева она, проволока, начинает ярко светиться. Поток электронов создает и электромагнитное поле, приводящее в движение роторы мощных моторов.

Но машины иногда выходят из строя и поток электронов, прокладывают свой путь через любой предмет, проводящий электрический ток, иногда подобным проводником становится и тело человека. Таким образом, заземление зданий предназначено для предоставления заряженным частицам, электронам, образно говоря, альтернативного пути — более удобной, с меньшим сопротивлением, дороги к выходу. В результате, большая часть электронов проходит по защитному контуру заземления и уменьшает силу тока, направленного на человеческое тело.

Исходные данные

При вычислении силового значения контура заземления, следует составить соотношение их количества, длины соединительных полосок и расстояния, на котором проводится вкапывание.

Таблица показателей токопроводимости различных грунтов

Название вида почвы	Показатели электропроводности в Ом·м
Торф	20
Черноземы и почвогрунты	50
Песок с залеганием грунтовых вод не глубже 5 м	500
Глина	60
Песок с грунтовыми водами, расположенными ниже 5 м	1000
супеси	150
Морские воды	0,2-1
Речная вода	10-100
Садовая земля	40
Крупнозернистый песок с большим количеством валунов	1000-2000
Скальная порода	2000-4000
Глина или гравий	70

Нужную глубину, на которую закапывают в землю вертикальный электрод, рассчитывают по формуле: При монтаже защитной конструкции нужно следить за тем, чтобы металлические стержни полностью входили в верхний слой земли и частично в нижние его уровни. Во время расчетов потребуется использовать средние коэффициенты уровня электропроводимости грунта в разные сезоны в тех или иных климатических зонах, представленные в данной таблице:

Сопротивление грунтов в разных климатических зонах

Виды электродов	Климатические зоны
I	II	III	IV
Вертикального типа	1,8 ÷ 2	1,5 ÷ 1,8	1,4 ÷ 1,6	1,2 ÷ 1,4
В виде полос	4,5 ÷ 7	3,5 ÷ 4,5	2 ÷ 2,5	1,5

Чтобы точно определить количество вертикальных элементов в собираемой конструкции, не учитывая показатели для узких полосок, их соединяющих, нужно использовать формулу:

В ней Rн, обозначающий силу тока, растекающегося по почве определенного типа, коэффициент сопротивления для которого берется из таблицы.

• у полосок 12х4 – 48 мм2;
• у уголков 4х4 мм;
• у стального круга– 10 мм2;
• у труб, стенки которых имеют толщину 3,5 мм.

Расчёт заземления и его особенности

Важнейшей функцией заземления является электробезопасность. Перед его установкой в частном доме, на подстанции и в других местах необходимо произвести расчёт заземления.

Как выглядит заземление частного дома

Электрический контакт с землёй создаёт погруженная в грунт металлическая конструкция из электродов вместе с подключёнными проводами – всё это представляет собой заземляющее устройство (ЗУ).

Вид простейшего заземления помещения

После монтажа заземлителя траншея засыпается грунтом, а один из электродов должен выходить наружу. К нему подключается провод над поверхностью земли, который идет к шине заземления в электрощите управления.

Предлагаем ознакомиться Расчет дымовой трубы: 4 важных нюанса для расчета

При нахождении оборудования в нормальных условиях на точках заземления напряжение будет нулевым. В идеальном случае при коротком замыкании сопротивление ЗУ будет равно нулю.

Решение задачи правильного расчёта заземления особенно важно для электростанции или подстанции, где сосредоточено много оборудования, работающего под высоким напряжением. ВеличинаRзопределяется характеристиками окружающего грунта: влажностью, плотностью, содержанием солей

Здесь также важными параметрами являются конструкции заземлителей, глубина погружения и диаметр подключённого провода, который должен быть таким же, как у жил электропроводки. Минимальное поперечное сечение голого медного провода составляет 4 мм 2 , а изолированного – 1,5 мм 2

ВеличинаRзопределяется характеристиками окружающего грунта: влажностью, плотностью, содержанием солей. Здесь также важными параметрами являются конструкции заземлителей, глубина погружения и диаметр подключённого провода, который должен быть таким же, как у жил электропроводки. Минимальное поперечное сечение голого медного провода составляет 4 мм 2 , а изолированного – 1,5 мм 2 .

Если фазный провод коснётся корпуса электроприбора, падение напряжения на нём определяется величинами Rз и максимально возможного тока. Напряжение прикосновения Uпр всегда будет меньше, чем Uз, поскольку его снижают обувь и одежда человека, а также расстояние до заземлителей.

Величина Uз должна иметь допустимое значение, чтобы обеспечить безопасность человека.

Снизить величины Uпр и Uш можно, если уменьшить Rз, за счёт чего также уменьшится ток, протекающий через тело человека.

Если напряжение электроустановки превышает 1 кВ (пример – подстанции на промышленных предприятиях), создаётся подземное сооружение из замкнутого контура в виде рядов металлических стержней, забитых в землю и соединённых сваркой между собой при помощи стальных полос. За счёт этого производится выравнивание потенциалов между смежными точками поверхности.

Заземление не только обеспечивает разность потенциалов до безопасного уровня, но и создаёт ток утечки, которого должно хватать для срабатывания защитных средств.

Соединять с заземлителем каждый электроприбор нецелесообразно. Подключения производят через шину, расположенную в квартирном щитке. Вводом для неё служит провод заземления или провод РЕ, проложенный от подстанции к потребителю, например, через систему TN-S.

Расчет заземления

При строительстве расчёт заземления

нужен обязательно: без этих вычислений проблематично установить какие-то электроприборы. А без них, в свою очередь, сложно себе представить современный дом: бойлеры и стиральные машины давно стали частью повседневной реальности. Да и электрокотлы есть во многих зданиях. К тому же расчёт заземления проводится ещё и просто при подключении конкретного дома к общей электросети.

Разумеется, такие вычисления делают профессионалы. Однако даже им не мешает проверить правильность расчётов. К тому же лишним не будет и дополнительный контроль. Он помогает убедиться в том, что всё сделано правильно, никаких проблем не будет.

Где ещё пригодится расчёт заземления?

Такие вычисления очень полезны студентам и учащимся. Подобные задачи нередко ставятся перед будущими электриками, инженерами или даже строителями. Справиться с таким заданием может понадобиться в контрольной или в рамках прохождения практики. И даже если вы способны рассчитать всё самостоятельно, дополнительная проверка лишней однозначно не будет.

Какие ещё строительные программы могут вам пригодиться?

На нашем сайте есть множество разных калькуляторов, которые будут полезными. Мощность охлаждения кондиционера, например, может пригодиться при организации работы офиса или же любого крупного торгового центра, где без такого оборудования просто не обойтись. На производстве его сейчас тоже нужно устанавливать. В противном случае придётся делать летом перерывы или сокращать продолжительность рабочего дня, что невыгодно самому собственнику.

А расчёт проточного водонагревателя поможет понять, какое именно оборудование вам потребуется, какую нагрузку оно выдержит. Это полезно и при покупке такой бытовой техники, и при контроле её установки. Заодно благодаря калькуляторам вы сможете разобраться с предстоящими расходами, понять, на чём можно экономить, а на чём – однозначно не стоит.

В частности, нельзя покупать оборудование с меньшей мощностью, чем нужна для конкретного объекта. Иначе эффекта от установки не будет: бытовая техника просто не справится с задачей. Причём от повышенной нагрузки она с большой вероятностью быстро выйдет из строя. И такая поломка не будет относиться к тем, которые можно исправить по гарантии. Также работа электроприборов с перенагрузкой способна спровоцировать короткое замыкание. Поэтому такие расчёты однозначно не помешают. И желательно их перепроверять, в чём и помогут калькуляторы.

Как сделать расчёт заземления?

С помощью калькулятора выполнять нужный расчёт достаточно просто. Для этого требуются такие исходные данные: верхний и нижний слои грунта, климатический коэффициент, количество вертикальных заземлителей, глубина верхнего слоя грунта, диаметр соединительной полосы. Также по вертикальному заземлителю надо указать диаметр, длину, глубину и ширину полки. Не забывайте определиться с точностью. От этого показателя зависит количество цифр после запятой.

Для расчёта достаточно нажать на кнопку. Данные появятся наверху, причём вы узнаете удельное электрическое сопротивление грунта, сопротивление одиночного вертикального заземлителя, длину горизонтального заземлителя, его сопротивление, а также общее сопротивление растеканию электрического тока. Все показатели вычисляются на основе проверенных формул. С нашими калькуляторами легче всё контролировать. Поэтому их стоит добавить в закладки. Обращайтесь!

Программы для расчета заземления – обзор лучших

«Электрик»

Первый программный продукт, который хотелось бы рассмотреть, называется «Электрик». Мы уже говорили о нем, когда рассматривали лучшие программы для расчета сечения кабеля. Так вот и с вычислениями параметров заземляющего контура «Электрик» может запросто справиться. Преимущество данного продукта заключается в том, что он достаточно прост в использовании, русифицирован и к тому же есть возможность бесплатного скачивания. Увидеть интерфейс программы вы можете на скриншотах ниже:

Все, что вам нужно – задать исходные данные, после чего нажать кнопку «Расчет контура». В результате вы получите не только подробную методику вычислений с используемыми формулами, но и чертеж, на котором будет изображен готовый контур заземления. Что касается точности расчетных работ, то тут мы рекомендуем использовать только самые последние версии программы, т.к. в устаревших версиях множество недоработок, которые были устранены со временем. Если вам нужно рассчитать заземляющий контур для частного дома либо более серьезных сооружений, к примеру, котельной либо подстанции, рекомендуем использовать данный продукт.

Расчет заземления в программе Электрик показан на видео:

Расчет молниезащиты. расчетные формулы молниеотводов

«Расчет заземляющих устройств»

Название второй программы говорит само за себя. Благодаря ей можно рассчитать не только контур заземления, но и молниезащиты, что также крайне необходимо. Интерфейс программки довольно простой, собственно, как и в рассмотренном выше аналоге. Выглядит форма для заполнения исходных данных следующим образом:

Если вам нужно выполнить простейший расчет заземляющего контура именно сейчас, можете воспользоваться нашим онлайн калькулятором расчета заземления. Точность вычислений конечно же уступает предоставленным в статье программным продуктам, однако все же приблизительные значения вы получите, на которые и стоит ориентироваться.

«Заземление»

Еще один программный продукт, чье название говорит само за себя. Как и в предыдущих двух программках, в этой можно без проблем разобраться, т.к. интерфейс простейший и представлен на русском языке. Последняя версия программы (v3.2) позволяет не только осуществлять расчет ЗУ, но и оценивать возможность использования ЖБ фундаментов промышленных зданий в качестве защитного контура. Помимо этого программа может помочь выбрать сечение ГЗШ, PE-проводника, а также проводников системы уравнивания потенциалов. Еще одна полезная функциональная возможность продукта – расчет напряжения прикосновения и шагового напряжения. Интерфейс вы уже встречали немного выше, выглядит он следующим образом:

Дело в том, что создатели этой программки одновременно являются и создателями «Электрик», поэтому вы можете скачать один из предоставленных в ассортименте продуктов.

«ElectriCS Storm»

Более сложной в использовании программой, для работы с которой требуются навыки моделирования, является ElectriCS Storm. Использовать ее для вычислений заземляющего контура дома не целесообразно, т.к. вы скорее всего запутаетесь и рассчитаете все с ошибками. Мы рекомендуем работать с данным софтом профессионалам в области энергетики или же студентам ВУЗов пересекающихся специальностей.

Преимуществом данного программного продукта является то, что можно осуществлять проектирование заземляющего устройства (ЗУ) и тем самым выводить 3D модель готовых защитных контуров. Помимо этого функциональные возможности программы позволяют рассчитывать электромагнитную обстановку и заземление подстанций.

Все чертежи можно сохранять в dwg формате, благодаря чему потом их можно открыть в AutoCAD.

«Акула»

Ну и замыкает наш список лучших программ для расчета заземления программный комплекс энергетика под названием «Акула», благодаря которому можно рассчитывать:

Обзор лучших программ для составления электрических схем

• заземляющие устройства;
• молниезащиту;
• характеристики защитных аппаратов;
• потери напряжения до 1 кВ;
• мощность объектов, а также электрокотлов и кондиционеров;
• сечение проводки;
• освещенность в помещении;

Интерфейс также интуитивно понятен и представлен на русском языке:

«Акула» доступна для бесплатного скачивания, поэтому найти ее в просторах интернета не составит труда. Напоследок рекомендуем просмотреть очень полезное видео по теме:

На этом наш обзор заканчивается. Надеемся, предоставленные программы для расчета заземления пригодились вам и помогли в организации защитного контура.

Рекомендуем также прочитать:

Расчет заземляющего устройства

Конструкция контура заземления, виды используемых материалов, ограничены условиями, которые содержатся в документах, к примеру, в ПУЭ, правилах устройства электроустановок.

Заземляться должны все без исключения электроустановки, как на подстанции, так и на предприятии или в быту.

https://www.youtube.com/watch?v=ytadvertiseen-GB

Наиболее распространенной конструкцией заземляющего контура является один или несколько металлических штырей (заземлителей), заглубленных в землю и соединенных между собой сварным соединением. При помощи металлического проводника контур заземления соединяется с заземляемыми устройствами.

Контур заземления

В качестве заземлителей используются неокрашенные стальные или стальные обмедненные материалы, размеры которых не должны быть меньше приведенных ниже:

• Прокат круглый – диаметр не менее 12 мм;
• Уголок – не менее 50х50х4 мм;
• Трубы – диаметром не менее 25 мм с толщиной стенок не менее 4 мм.

Ничем не покрытая сталь имеет высокую коррозионную способность, особенно на границе влажного грунта и воздуха, поэтому определена минимальная толщина стенок металла (4 мм).

Оцинкованный металл хорошо сопротивляется коррозии, но не в случае протекания токов. Даже самый минимальный ток вызовет электрохимический процесс, в результате чего тонкий слой цинка прослужит минимальное время.

Современные системы заземления выполняются на основе обмедненной стали. Поскольку количество меди для изготовления невысоко, то стоимость готовых материалов ненамного превышает стальные, а срок службы многократно возрастает.

Заземлитель из уголка

Наиболее распространенными конструкциями контуров заземления являются треугольное или рядное размещение электродов. Расстояние между соседними электродами должно составлять 1.2-2 м, а глубина закладки – 2-3 м. Глубина закладки (длина электродов) во многом зависит от характеристик грунта. Чем выше его электрическое сопротивление, тем глубже должны залегать электроды.

Там, где возможно протекание токов высокого значения, к примеру, на подстанции или предприятии с мощным оборудованием, подход к выбору конструкции контура заземления и его расчет имеют очень большое значение для безопасности.

Для того чтобы обезопасить помещения, где постоянно находятся люди, было создано специальное устройство – заземлитель. Это набор проводников, которые предназначены для отвода электрической энергии от приборов к грунту, тем самым исключая поражение током человека. Он состоит из заземлителей (горизонтальных и вертикальных стержней) и заземляющих проводников.

Наш сервис предлагает вам выполнить расчет заземления с помощью удобного онлайн-калькулятора. На основании типа грунта, климатической зоны и видов заземлителей, программа предоставит результат по сопротивлению отдельных стержней, а также общему сопротивлению на растекание. Мы работаем только по последним актуальным данным, в качестве источников использовались:

• правила устройства электроустановок;
• нормы устройства сетей заземления;
• заземляющие устройства электроустановок – Карякин Р. Н.;
• справочник по проектированию электрических сетей и электрооборудования – Барыбина Ю. Г.;
• справочник по электроснабжению промышленных предприятий – Федорова А. А. и Сербиновского Г. В.

МЕРЫ БЕЗОПАСНОСТИ ПРИ КОНТРОЛЕ ЗУ

Работы по измерениям характеристик ЗУ должны производиться в соответствии с действующими Правилами техники безопасности при эксплуатации электроустановок. Работы по измерениям электрических характеристик следует выполнять по нарядам.

При измерениях на действующих энергообъектах с использованием вынесенных токовых и потенциальных электродов должны приниматься меры к защите от воздействия полного напряжения на заземлителе при стекании с него тока однофазного КЗ на землю.

Персонал, производящий измерения, должен работать в диэлектрических ботах, диэлектрических перчатках, пользоваться инструментом с изолированными ручками.

Советуем изучить Сварочный аппарат для контактной сварки конденсаторного типа

При сборке измерительных схем следует сначала присоединять провод к вспомогательному электроду (токовому, потенциальному) и лишь затем к соответствующему измерительному прибору.

Europic 9

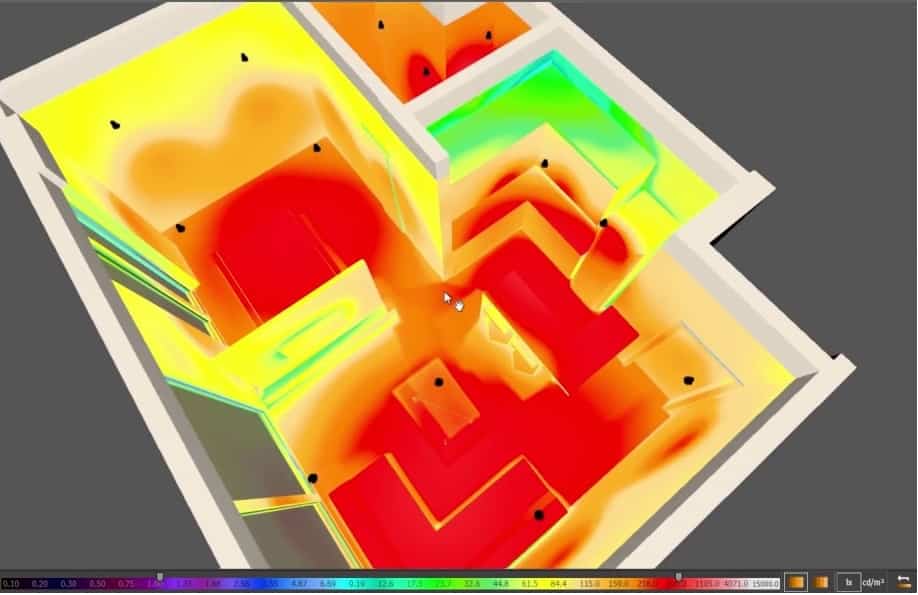

Программа Еuropic 9 Эта программа для проектирования освещения интерьеров была выпущена под патронатом компании GE Lighting. Сегодня пользователям представлена уже девятая версия утилиты, поэтому все нормы освещения в ней соответствуют действующим нормативным документам. Europic имеет удобную функцию моделирования трехмерных объектов при помощи набора готовых заготовок светодиодных светильников, ламп, прожекторов и прочего осветительного оборудования.

Этот софт предоставляет следующие возможности:

• Расчет освещенности по отношению к любой плоскости, точке или наблюдателю;
• Вычисление освещенности по кривым сложной формы (цилиндр, эллипс и т.д.).
• Определение теней или вероятности ослепления от люминесцентного, инфракрасного или светодиодного освещения.
• Интеграция новых типов осветительного оборудования в уже существующую базу программы.

Все отчеты в Europic можно собирать в удобную для обработки и дальнейшего использования форму. Поставляется она бесплатно при условии подписки лицензионного соглашения.

Расчет контура и его принципиальная схема

Перед тем как сделать контур заземления для частного дома, обязательно нужно ознакомиться с элементарными расчетами и общей схемой конструкции:

1. Расстояние от того места, где входят в дом электрические кабеля, до устройства АС контура должно составлять не менее 50 метров. Такая дистанция является самым оптимальным вариантом для установки горизонтальных и вертикальных электродов. Также не рекомендуется покрывать поверхность стальных электродов краской или битумными веществами, поскольку это существенно ухудшит электрические характеристики заземления.
2. Для определения размеров и сечения электродов контура заземления мы предлагаем воспользоваться специальной таблицей, в которой указаны различные значения в зависимости от материала. Таблица значительно упростит расчет.
3. Вся конструкция контура собирается из стальных уголков и ленты, которые соединяются между собой дуговой электросваркой. Во время приваривания элементов конструкции заземления необходимо проверять прочность их крепления.

Порядок изготовления и установки в грунт замкнутого контура прост и понятен. Сначала необходимо выкопать ров необходимой глубины (обычно 70-80 см). В том случае, если общая мощность потребления электроэнергии всеми приборами в доме достаточно большая, глубину траншеи лучше увеличить до 1,0-1,2 метра. Конфигурация рва должна напоминать правильный равносторонний треугольник, стороны которого составляют 1 метр. Перед тем, как начать копать ров, лучше разметить его форму на поверхности грунта.

По углам треугольной траншеи забываются, как уже было описано, трубы или уголок. От глубины их погружения будет зависеть сопротивление контура заземления. Желательно, чтобы длина забитых стальных труб составляла не менее 2 метров. При высокой жесткости грунта лучше воспользоваться буром, а не кувалдой. К торчащим концам труб крепятся стальные полосы контактно-дуговой сваркой. На этом сооружение заземления можно считать завершенным. Теперь необходима только проверка контура заземления для определения его сопротивления.

Несколько полезных советов, которые необходимо учесть при монтаже контура заземления своими руками:

1. Концы труб или уголков, которые будут вбиваться в грунт, желательно заострить при помощи болгарки, что позволит облегчить их погружение в землю.
2. Верхние концы уголков после забивания должны выступать над поверхностью дна траншеи на 20-30 см. Это необходимо для их более легкого соединения полосой.
3. Готовый сваренный контур необходимо соединить с шиной заземления внутри дома, используя кабель большого сечения, и надежно зажать клеммы для хорошего контакта.
4. Чтобы в местах сваривания сталь не подвергалась коррозии, их необходимо тщательно зачистить и покрыть влагозащитным веществом (краской, битумом).

Монтаж заземляющего контура необязательно проводить исключительно своими силами. Наоборот: и расчет, и установку произвести значительно проще, проконсультировавшись с электриками, обслуживающими участок. Таким образом, гораздо проще получить дельные советы по составу грунта и особенностям устройства заземления.

Расчет переносного заземления

Перед расчетом переносного заземления (ПЗ) следует учесть, что для этого типа защитных приборов требования к сопротивлению стеканию тока еще более высокие, чем у стационарных ЗУ (фото ниже).

Устройство переносного заземления из четырех заземлителей

При решении этой проблемы, прежде всего, следует научиться различать сети и установки с различными действующими напряжениями. Провода ПЗ (согласно требованиям действующих стандартов) должны выдерживать продолжительный нагрев при замыкании в питающих линиях трехфазного и однофазного напряжения. Для электроустановок с этим показателем до 1000 Вольт выбирается шина сечением не менее 16 кв. мм.

В сетях, где напряжение превышает 1000 Вольт, предельная величина сечения проводов ПЗ не должна быть менее 25 мм2. Точный расчет этого значения производится обычно по следующей формуле:

S = ( Iуст √tф ) / 272

где Iуст – это ток короткого замыкания;

tф – время его действия в секундах;

272– коэффициент, указывающий на тип металла проводника и отличающийся для разных токов КЗ (для меди, в частности он равен 250, а в расчетах взят с небольшим запасом).

В случаях, когда действующее напряжение не превышает 6-10 кВ – требуемое для надежной защиты сечение провода колеблется в пределах от 120 до 185 мм2. Поскольку комплект переносных заземлений с такими шинами будет очень тяжелым и неудобным в работе – согласно ПУЭ допускается использовать несколько ПЗ с меньшим сечением. При подготовке рабочего места такие заземления включаются в защищаемую цепь параллельно.

В последнем случае в формулу подставляются максимальные значения по времени воздействия тока короткого замыкания, а в трехфазных цепях искомая величина определяется для каждой их фаз

Во втором случае особое внимание уделяется аккуратности обустройства ПЗ, чтобы избежать недопустимого в условиях наложения защитного заземления межфазного замыкания

Помимо этого комплект такого заземления обязательно оснащается достаточно «мощными» зажимами, посредством которых элементы переносной конструкции надежно закрепляются на токопроводящих частях. Для их фиксации на заземляющих проводах должны применяться крепления, позволяющие обходиться без переходных элементов. Такая предусмотрительность позволит увеличить площадь контакта и повысить надежность имеющегося соединения. В этом случае конструкция способна выдержать значительные по величине токи и сохранить свою работоспособность в течение длительного времени.

При наложении такого заземления в трехфазных силовых цепях с напряжениями выше 1000 Вольт для получения более надежного контакта допускается использовать сварку. В исключительных случаях согласно ПУЭ разрешено болтовое сочленение, но только при условии предварительной пайки контактной зоны. В заключение отметим, что в рассмотренной ситуации для образования надежного соединения потребуется комплексный подход (ограничиваться только одной пайкой, например, не допускается).
