Подключение светодиодной ленты к блоку питания: 7 способов

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Как соединить части ленты между собой или как подсоединить провода к ленте

Данный метод подходит для обоих типов лент, то есть для одноцветной и многоцветной.Единственным различием в данном случае будет количество использующихся проводов.Для одноцветной ленты оно будет равно 2, а для многоцветной 4 – 5.Предположим, что вам нужно соединить несколько разрезанных частей ленты между собой. Или если на вашей ленте не было изначально припаянных проводов.Есть два варианта – использовать специальные коннекторы, либо паять.Мы будем паять, использование коннекторов не должно вызвать особых трудностей.

Находим ближайшие к краю контактные площадки

Берем кусочек провода требуемой длины, зачищаем и скручиваем

Скрученные провода должны выглядеть примерно, как на фото выше.

Берем паяльник и принадлежности, затем лудим провода. Пример на фото выше.

Припаиваем провода к ленте. Осталось заизолировать провода и готово.Таким образом, мы припаяли провода к ленте, если они отсутствовали по какой-либо причине.Если вам требуется соединить несколько кусочков ленты с определенным промежутком, то припаяйте одну сторону проводов, как показано выше. Затем зачистите противоположные концы этих проводов припаяйте их к другому кусочку ленты. Если потребуется заизолируйте оголенные части проводов.

Если вам требуется соединить несколько кусочков без расстояния между ними, то сопоставьте контактные площадки 2-х кусочков ленты друг напротив друга, так что бы они немного накладывались друг на друга, затем спаяйте. Выглядеть должно примерно так.

Главное — не перепутайте плюс и минус местами. Обозначения подписаны по обеим сторонам ленты.

Схемы подключения светодиодных лент

Есть разные схемы подключение нескольких светодиодных лент и о них рассказывает эта статья. Его можно производить разными способами:

• Последовательное — подключение светодиодной ленты с двух сторон. При этом к концу одного отрезка подключается начало следующего. Так соединяются отрезки ленты небольшой длины, оставшиеся от прокладки в других местах или в тех случаях, если требуется повернуть ленту под углом 90 градусов. Этим способом также соединяют отрезки светодиодных лент при ремонте. Ленты длиннее 5 метров так соединять нельзя из-за повышенного нагрева токопроводящих полосок внутри ленты и падения напряжения и светимости к концу.

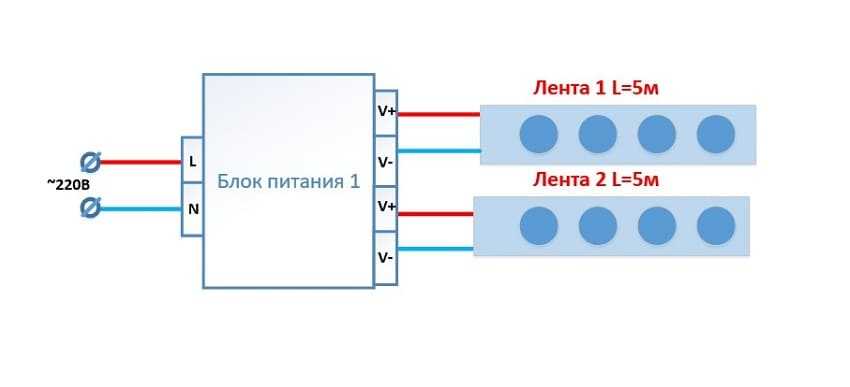

• параллельное подключение светодиодной ленты. При этом каждая лента подключается к блоку питания отдельным проводом. Один из вариантов этой схемы — магистральное. При этом толстым проводом прокладывается магистраль 12V, а к ней тонкими проводами подключаются отрезки ленты нужной длины.

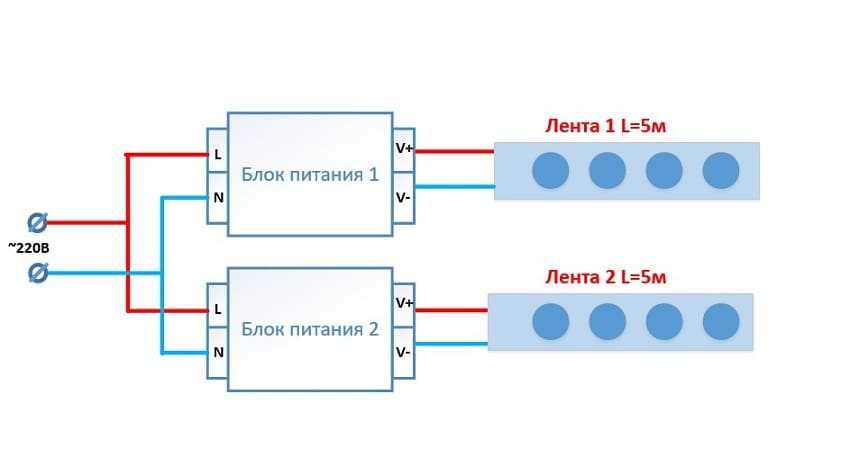

• независимое. В этом случае каждая лента подключается к своему блоку питания.

Напряжение питания

Зачастую люди покупают ленту, не особо задумываясь о ее напряжении. То, что насоветовал продавец, то и берут. А они далеко не всегда компетентны.

Наиболее оптимальным является выбор led подсветки на 12 вольт. У нее есть ряд преимуществ:

большой ассортимент, который всегда есть в наличии во многих магазинах

Легко можно найти на замену кусок выгоревшей подсветки или вышедший из строя блок питания на 12В. Однако есть здесь и свои ограничения.

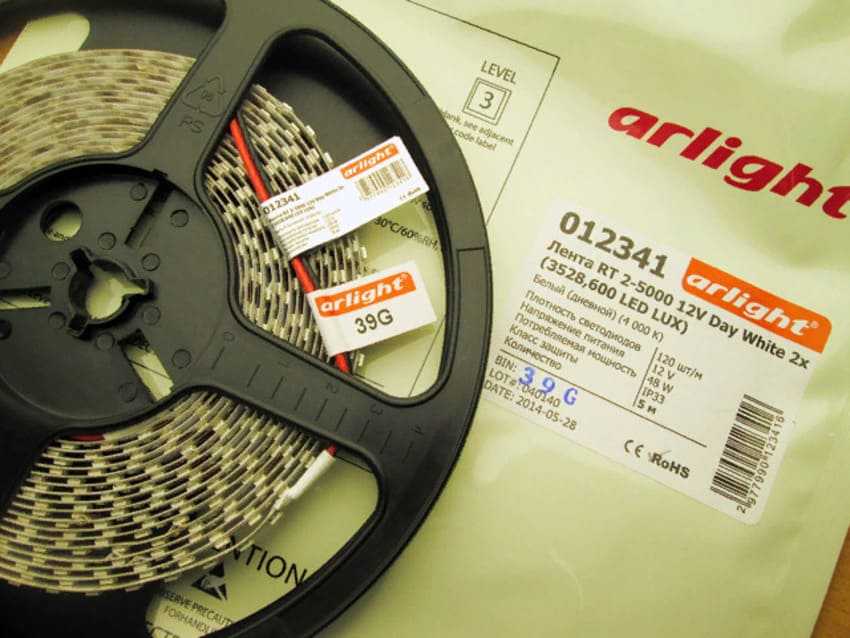

Данная лента поставляется в бобинах по 5 метров. Соединять последовательно их друг с другом нельзя.

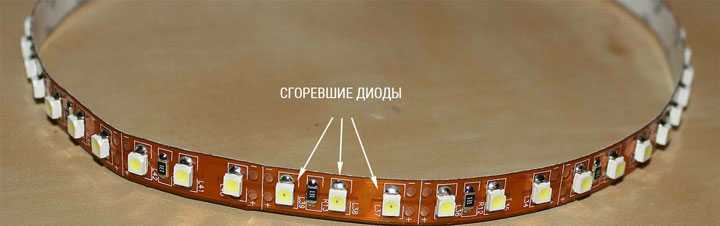

На 12 вольтах, при большой протяженности (свыше 5м), идут существенные потери напряжения. Ток в цепи возрастает, и в конечном итоге светодиоды выходят из строя.

Еще из преимуществ:

данную марку можно резать на маленькие кусочки по 5см

Тем самым, очень легко подобрать оптимальный размер по габаритам конструкции.

К тому же, такие маленькие кусочки легко запитать напрямую от батарейки, без всяких громоздких источников напряжения.

Из-за больших потерь напряжения, источник питания должен быть размещен как можно ближе к началу ленты. Если у вас нет такой возможности, то выбирайте модели на 24 или 36 вольт.

У светодиодной ленты 220В тоже есть ряд преимуществ и недостатков. К преимуществам можно отнести тот факт, что она поставляется строительной длиной до 100м.

Это очень удобно, когда необходимо подсветить участки фасада дома, либо какие-то металлоконструкции.

Вдобавок ко всему, она изначально идет в герметичном исполнении. Но ее толщина в данном силиконе является одновременно и недостатком.

Использовать такую ленту внутри помещений не удобно, так как она будет занимать много места.

Помимо этого, существенным недостатком является тот факт, что резать ее можно только каждые полметра. Ну и стоимость качественных экземпляров будет существенным образом отличаться от низковольтных моделей.

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

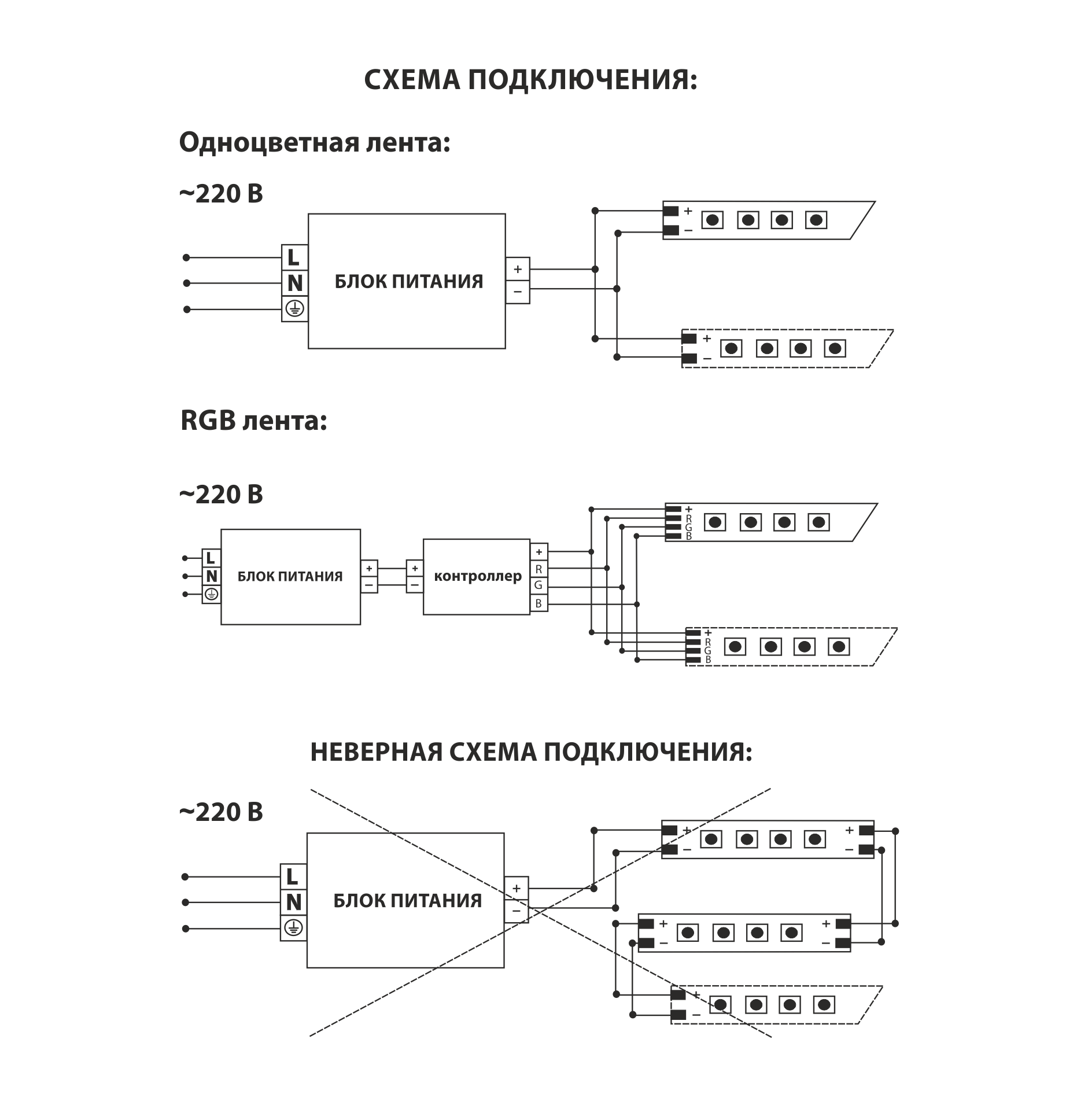

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.Для обеих схем большая часть выполняемых действий будет одинакова.Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, или воспользуйтесь меню навигации в начале статьи.Предупреждение!Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.

• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.  Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, и соединить их. Или нажмите для перехода.В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.Далее переходим к подключению блока питания или читаем, как соединить части ленты.Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем для автоматической прокрутки.Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

Подключение 20 метров светодиодной ленты

Давайте конкретно рассмотрим типичную ситуацию, когда вам нужно подключить 20 метров светодиодной ленты. Для этого вам понадобятся следующие материалы:

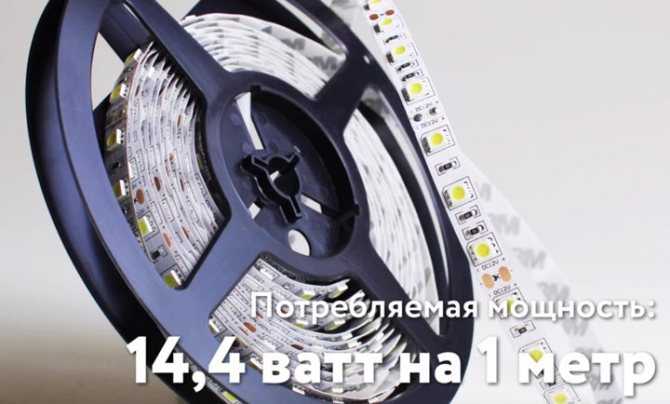

светодиодная лента SMD 5050/60 14.4Вт

два блока питания на 200Вт

контроллер

усилитель на 16А

шнур питания с вилкой под розетку

провода ПВС разного сечения (смотри рекомендации выше)

Воспользуемся самой первой вышеприведенной схемой. Первым делом подключаете провода на стороне 220В блоков питания.

С выхода одного блока присоединяете контроллер, с другого — усилитель.

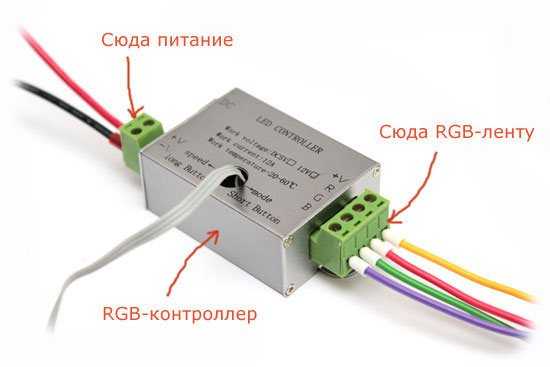

На контроллере есть два разъема.

Там где написано Power или стоят значки «+-» подается напряжение 12/24В от источника питания.

Там где буквы «RGBV+», подключаете провода идущие на лед ленту. Плюс здесь один (V+), все остальные буквы являются минусовыми контактами.

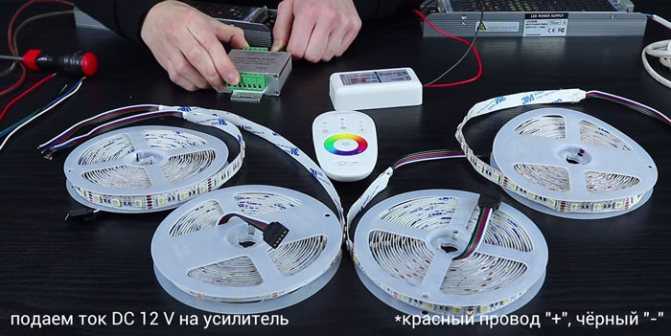

На усилителе два входа и один выход. Прежде всего это питание Power 12/24В от блока.

Есть кстати модели, где напряжение можно подать двумя способами. Через клеммную колодку, либо через специальный втычной разъем.

Второй вход Input — это куда подключаются провода и подается сигнал напрямую от контроллера, либо от предыдущего конца светодиодной ленты.

Output CH1, CH2, CH3, CH4 — выход на следующий отрезок Led ленты №2,3 и т.д.

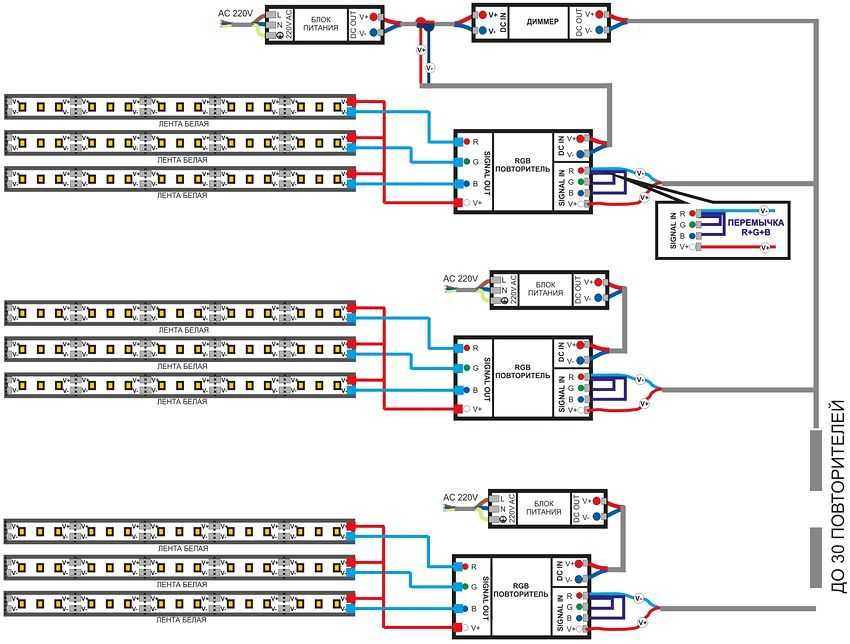

В итоге получаем следующую картинку. Сигнал от контроллера подается на две пятиметровые катушки и на вход усилителя.

К выходу последнего подключается еще две катушки. Все что остается — подать напряжение и проверить работоспособность всей схемы.

Способы соединения

Подключение светодиодных лент к источнику питания осуществляется последовательно

Поэтому обращайте внимание на полярность. Подключайте «+» только к одному полюсу, а «-» — к отрицательному полюсу

На конце ленты, поступающей на катушку, находятся сваренные проводники. Если вспышка одноцветная, то проводников два — «+» и «-«, при многоцветной их 4, — один общий «плюс» (+V) и три цветных (R — красный, G — зеленый, B — синий).

Спирали в их чистом виде

Но не всегда нужен кусок длиной 5 метров; часто требуются более мелкие куски. Разрежьте ленту по отмеченным линиям.

Линии резки в светодиодных лентах

На фотографии видны контактные площадки по обе стороны от линии реза. Они обозначены на каждой планке, поэтому при подключении трудно запутаться. Чтобы сделать это еще проще, используйте проводники разных цветов. Так его будет легче увидеть, и вы точно избежите путаницы.

Ссылки

Вы можете подключать светодиодные ленты без пайки. Для этого существуют специальные разъемы. Это специально разработанные устройства — пластиковые корпуса, обеспечивающие надлежащий контакт. Имеются разъемы:

• Для соединения труб в полосы.
• Соединение двух фильмов.

Все очень просто: открывается крышка, вставляется полоска или проводники с оголенными концами. Крышка закрыта. Связь установлена.

Метод очень простой, но не очень надежный. Контакт обеспечивается только за счет давления, и если колпачок немного ослабнет, начнутся проблемы.

溶接

Если у вас есть некоторые навыки сварки, этот метод лучше. Вам понадобится паяльник среднего размера с тонким или гладким наконечником. Вам понадобится канифоль или флюс и олово или припой.

Зачистите концы проводников от изоляции и скрутите их в плотный пучок. Возьмите горячий паяльник, положите проводник на канифоль и нагрейте его. Нанесите немного клея на конец паяльника и снова нагрейте провода. Провода должны быть каустическими — каустизированными. Таким образом, вы сможете легко припаять провода.

Как подключить диодные ленты

Предпочтительно припаивать колодки одинаково: Окуните паяльник в канифоль и нагрейте площадку. Убедитесь, что олово не просачивается через прокладки. Возьмите подготовленный проводник, положите его на площадку, нагрейте паяльником. Олово должно расплавиться и плотно прилегать к кабелю. Подержите проводник на месте около 10-20 секунд (иногда удобнее держать его тонкогубцами или пинцетом — проводник нагревается), вытащите его. Он должен прочно держаться. Таким же образом припаяйте все необходимые проводники.

При использовании RGB-лент с 4 проводами убедитесь, что площадки не соприкасаются при пайке. Расстояние между контактами очень мало, малейшая утечка может разрушить всю конструкцию

Действуйте осторожно

Посмотрите видео, чтобы увидеть процесс приклеивания диодной ленты. Все они должны быть повторены.

1 правило

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

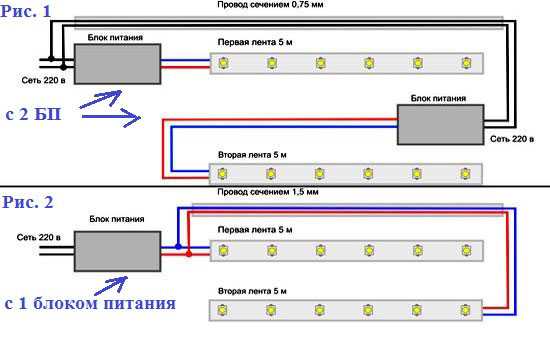

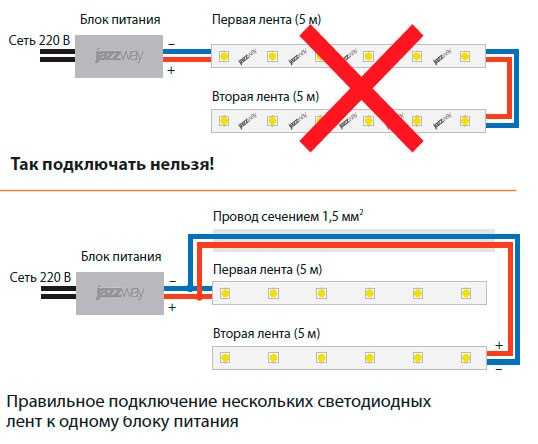

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Особенности установки трансформаторов

Установка трансформаторов производится по схеме, которая должна прилагаться к самим светодиодным лентам. Обычно их нарезают на части по три диода в каждой группе. Конструкция предполагает наличие токоограничивающего резистора. Но в некоторых случаях на одной части может быть от 5 до 10 диодов.

Место разреза указывается группами контактов с обеих сторон. Подключаются светодиоды по группам параллельным способом. Трансформатор может устанавливаться в любом месте помещения, но очень важна полярность «+» или «–».

При покупке трансформатора необходимо убедиться, что он действительно предназначен для светодиодов, так как некоторые люди по ошибке выбирают устройства, которые используются для галогенных ламп. Хотя они и могут понижать напряжение до необходимых 12 вольт, на выходе они дают переменный ток, так как для работы LED — лент необходим ток постоянный.

Блок питания должен быть оснащён системой плавного пуска, что поможет существенно увеличить срок работы ленты.
Устройство обязательно должно иметь около 20–30% запаса мощности.
Устанавливать рекомендуют в месте, где до него можно легко достать.
Если установить блок в маленьком помещении, то он будет сильно перегреваться, что приведёт к поломке.
Важно учитывать степень защиты блока.

Схема подключения

Минимальный рабочий отрезок светодиодной ленты – 1 модуль с тремя и более кристаллами, резистором. Максимальная протяженность низковольтной подсветки ограничивается 5 метрами. Если нужно охватить большую площадь, то можно к одному блоку питания параллельно подключить дополнительные линии, но при этом нужно правильно рассчитать и подобрать блок питания, чтобы хватило его мощности. Модели на 220 В могут быть не длиннее 100 м.

Катушка 5 метров

Подключение ленты на 220 В

Схема подключения подсветки включает источник питания, выключатель, выпрямитель и саму ленту. В качестве отключающего элемента могут быть использованы автомат в электрощите, вилка с розеткой или обычный выключатель.

Обычно такой тип лент уже имеет в комплекте блок — вилка, выпрямитель, коннектор, к которому она подключается после обрезки нужной длины.

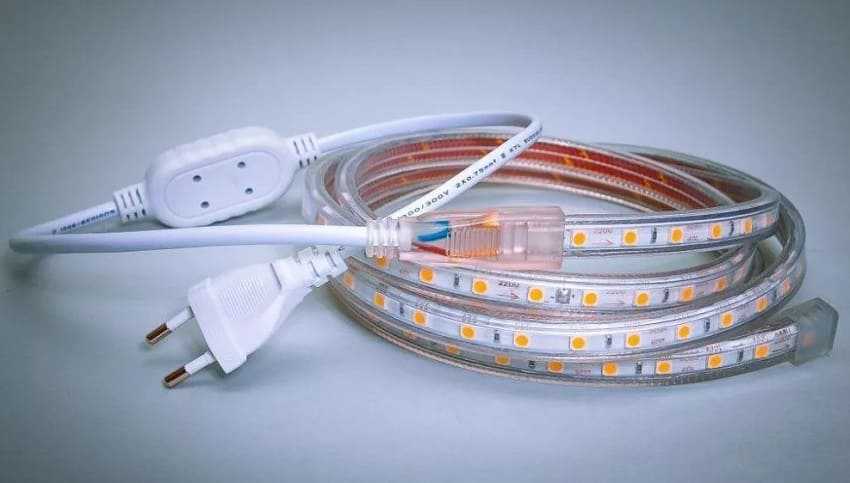

Лента на 220 вольт с комплектом для подключения

При этом общая схема комплекта будет выглядеть примерно так (в зависимости от модели):

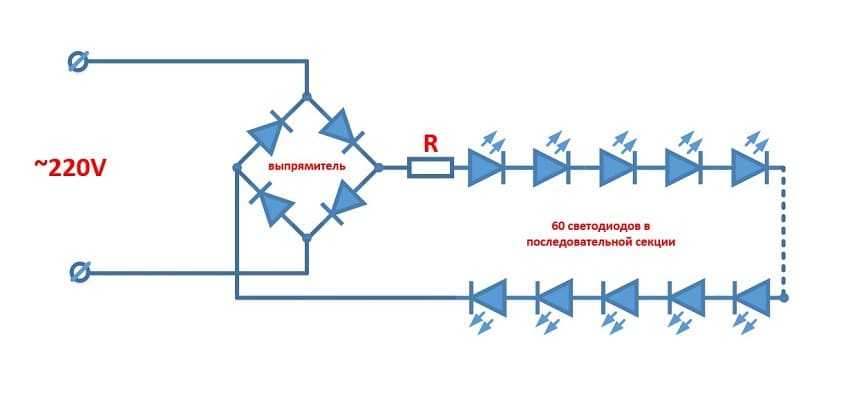

Схема ленты с рабочим напряжением 220 вольт Светодиодная лента 220 Вольт: как подключить, ошибки новичков, монтаж, коннекторы. Инструкция всем.

Светодиодная лента 220 Вольт: как подключить, ошибки новичков, монтаж, коннекторы.

Подключение ленты на 12/24 В

Простая схема включает источник питания с выключателем, блок питания для преобразования напряжения 220 В в нужные 12 или 24 В, светодиодную ленту. Отдельные контуры длиной до 5 м можно подвести к одному достаточно мощному БП. Другой вариант – взять несколько блоков “послабее”, их подключить к основному кабелю, а к БП – ленты. Если используется цветная светодиодная лента, но в схему, между ней и блоком питания включается контроллер. Настроить цвет свечения и яркость в таком случае можно с помощью пульта управления.

Различные варианты схем представлены в галерее ниже:

Несколько лент с одним БПВариант с несколькими БПСхема подключения RGB — ленты

Установка с питанием от компьютера

Светодиодные системы освещения в основном питаются напряжением 3 вольта, в то время как белые, красные, зеленые, синие и другие светодиоды питаются в среднем напряжением 2 вольта. Порт USB на компьютере или ноутбуке подает напряжение 5 вольт при силе тока 0,5 ампера или меньше. Это означает, что световая лента не должна потреблять более 300 миллиампер, согласно правилу запаса мощности. Уменьшите напряжение питания, используя следующую технику

• Последовательно распределите цветные светодиоды по парам и соедините эти пары параллельно.
• Параллельное подключение белых светодиодов через низковольтные импульсные стабилизаторы и огнетушащие диоды (но не резисторы). (Падение напряжения при включенной нагрузке расходует значительную мощность на нагрев).

Проблема в том, что белые светодиоды просто перегорают при напряжении 5 вольт. Максимально допустимое напряжение для них — 3,3 или выше. Они значительно нагреваются от проходящей через них силы тока и превышают номинальные рабочие значения, указанные в паспортных данных на определенные марки и модели некоторых ярких элементов.. Разберите их (при напряжении 2,5 В каждый), и они светятся тускло и излучают мало света.

Для этого источник питания снижается с 5 В до 3 В с помощью общего диода в цепи выпрямителя или так называемого DC-DC преобразователя. Напряжение от 5 до 20 вольт до 1,5-4,2 вольт. Выходное напряжение определяется резистором, который используется микроконтроллером платы (преобразователем) для определения необходимого значения. С помощью плоской отвертки выходное напряжение можно отрегулировать на 2 или 3 вольта. Пользователи заказывают такие инверторы и сами светильники через Интернет в китайских торговых сетях.

Если компьютер или ноутбук имеет точку отвода напряжения 3,3 В (такие блоки питания используются в процессорах последних поколений), то для вывода кабеля из этого места можно просверлить дополнительное отверстие в соответствующей точке корпуса. Для этого необходимо хорошо знать, как устроен ноутбук. Это гарантирует, что ноутбук не будет случайно поврежден из-за неуклюжего, недопустимого поглощения энергии адаптером питания. Из корпуса системного блока (внутреннего источника питания) могут быть получены другие напряжения: 5, 9, 12, 15, 19 и 21 вольт — ориентируйтесь на правильное напряжение, но не перегружайте источник питания по мощности и питанию в настоящее время.

Если в одном и том же исполнении предусмотрено и сетевое, и аварийное освещение, к источнику питания подключается соответствующая батарея (или блок батарей).

Как подключить ленту 12В/24В к блоку питания

Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).

Внимание! Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В

Определяем полярность контактов

Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.

Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-»

Что проверяем перед подключением ленты

Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.

Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

Подсказка: На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения

При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.

Подключение светодиодной ленты длиной 5 м

При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.

Это необходимо для равномерного распределения напряжения питания.

Заземление

Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В

После подключения светодиодной ленты производится подключение блока питания к электросети 220В.

Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.

Входные контакты для подключения проводов 220В обозначаются «L» и «N».

Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Подключение с использованием коннектора

На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.

Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.

Подключение таких блоков производится при помощи электроклемм или электроколодок.

Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.

• К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
• Подключение блока питания производится при выключенном напряжении электросети 220В.
• Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением

Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

Уверены, после такой пошаговой инструкции у вас все получится!

Источник
